すべての電気プロジェクトには安全性と効率性が求められます。そのため、使用するワイヤ ゲージを知ることは非常に重要です。American Wire Gauge システムは、他のシステムとともに、DIY やプロのプロジェクトにタッチ ポールを提供することで、システムの合理化に役立つ標準を作成します。12 ゲージ ワイヤは、その優れた導電性と耐久性から、世界で最も多く使用されているワイヤの 12 つであり、この記事の焦点となっています。この記事では、XNUMX ゲージ ワイヤの特性と用途、AWG の測定値を使用可能なエンジニアリング単位に変換するなどの技術情報を提供し、システム改善のための知識に基づいた決定を下すのに役立つ汎用的な洞察を提供します。
AWG とは何ですか? また、ワイヤ サイズとどのように関係しますか?
アメリカワイヤゲージ (AWG) では、直径に基づいてワイヤを測定および分類できます。ゲージ サイズはワイヤの太さを示し、ゲージが小さいほどワイヤは太くなり、ゲージが大きいほどワイヤは細くなります。たとえば、12 ゲージのワイヤはより多くの電流を流すことができ、14 ゲージのワイヤよりも太くなります。ワイヤのサイズは、過熱せずに流せる電流量、抵抗、ワイヤが熱くなり始める温度に影響するため、AWG システムを理解することが重要です。これにより、すべての配線作業に統一性がもたらされ、専門家と非専門家が要件に適した適切なワイヤを選択できるようになります。
AWG はどのように計算されますか?
AWG の計算は、ワイヤの直径と、ダイスを通して何回引き抜かれて「サイズダウン」されたかに基づいています。大きさの減少または増加は幾何学的比率に従い、ゲージ番号が減少するたびに直径ワイヤ率が減少します。AWG サイズのワイヤの直径を決定する式は、すべての曲げが比例することを保証する標準比率から導き出されます。この場合、約 1.12293 です。これは、ゲージが XNUMX つ増加するごとに面積が半分になることを示しています。これにより、ワイヤの電流容量が減少し、抵抗も増加します。各 AWG サイズには、直径、抵抗、および電流容量の値を示す表を含む、計算済みの標準も付属しています。
AWG における 12 ゲージ ワイヤとはどういう意味ですか?
アメリカ電線規格 (AWG) システムでは、12 ゲージ電線は均一な直径と電気容量を持つ特定のサイズの電線を指します。12 ゲージ電線の幅は、直径約 0.0808 インチ (2.053 mm) で使用されます。この電線は、20 アンペア標準の回路の住宅配線に使用され、エアコン、キッチン コンセント、小型電動工具などの中型電化製品に適しています。
12ゲージの電線の電流容量またはアンペア容量は、電線の断面積に基づいて決定され、適切な安全基準を維持しながら効果的な導電性を確保します。電線の抵抗率は1.588フィートあたり約1000オームで、長距離でのエネルギー効率に影響します。12ゲージの電線を使用する場合は、絶縁タイプや環境要因に関する適用可能な電気コードと基準を遵守することが重要です。これらの条件によって、 ワイヤーの性能.
AWG とメートル法のワイヤサイズの比較
電線の寸法を指定するための規格は、世界中に 2 つあります。アメリカ ワイヤ ゲージ (AWG) システムとメートル法のワイヤ サイズです。AWG は主に北米で使用されていますが、メートル法はヨーロッパやその他の地域で使用されています。これら 2 つのシステムの違いと変換についての知識は、正しいワイヤの選択を必要とする国際プロジェクトにとって非常に重要です。
1. ワイヤの直径と断面積
AWG については、各サイズにはワイヤの直径の大きさに対応する数字がありますが、直接的な順序ではありません。たとえば、12 AWG ワイヤの直径は約 2.05 mm、断面積は 3.31 mm² です。比較すると、ゲージ 12 の米国ワイヤは、断面積が平方ミリメートルで直接表されるため、メートル法の 4 mm² に近くなります。一方、メートル法のワイヤ サイズは、4 mm² などの平方ミリメートル単位の丸い数字で指定されます。
2. 電流容量に対する抵抗
電線の電気抵抗は、電線のサイズと材料構成によって異なります。銅導体の抵抗は、長さ4.61キロメートルの1 mm²電線では約4オーム、長さ1.588フィートの12 AWG電線では1000オームです。さらに、12 AWGの電流容量は、 ワイヤーの定格は20アンペアです4 mm の平方メートルのワイヤは、一般的に定格電流が高く、換気や絶縁、設置の状態に応じて 25 ～ 30 アンペアの範囲ですが、12 AWG ではより低い電流制限が許容されます。
3. 電磁気学は動的かつ多面的であり、変化に焦点を当てている
AWG をメートル法のサイズに変換する場合、およびその逆の場合、対応する値を持つメートル法と帝国法の等級で構成される標準チャートが使用されます。チャートは、断面積または断面の直径に関して、等しいまたはほぼ等しいサイズを結び付けます。
標準エンジニアは、電圧降下、絶縁、温度などの特定の設置前提条件に対処する必要があり、これにより標準との互換性が向上します。
4.開発されたフレームワークは、参照の有用性を示し、電気システムにおける重要性を強調します。
国際標準規格では、メートル法のケーブル サイズを規定する IEC 60228 や、AWG を採用する NEC (米国電気規格) などのツールが配線の選択に役立ちます。世界中のアプリケーションでの互換性に関する両方の規格を理解することで、特に異なるサイズ規定を使用する地域にまたがるプロジェクトでは、電気システムの安全性と効率性が確保されます。
これらのパラメータを注意深く評価し、正確に分析することで、さまざまな種類の電気設備の規制に準拠した最適なパフォーマンスが保証されます。

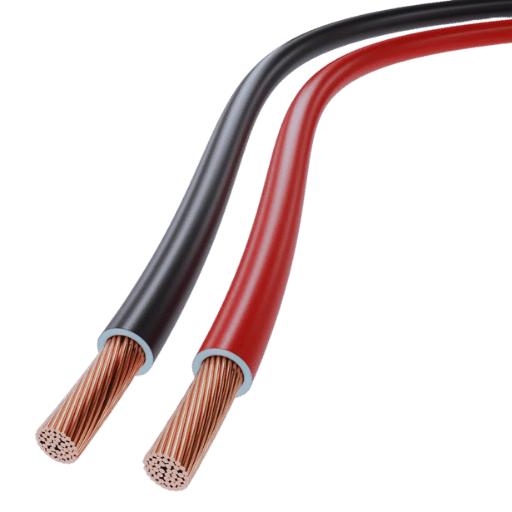

ワイヤサイズの変換表の使い方は？
ワイヤゲージ変換表を理解する
アメリカ電線規格 (AWG) システムでは、12 ゲージ電線は均一な直径と電気容量を持つ特定のサイズの電線を指します。12 ゲージ電線の幅は、直径約 0.0808 インチ (2.053 mm) で使用されます。この電線は、20 アンペア標準の回路の住宅配線に使用され、エアコン、キッチン コンセント、小型電動工具などの中型電化製品に適しています。
12 ゲージ ワイヤの電流容量または電流容量は、ワイヤの断面積に基づいて決定されます。これにより、適切な安全基準が維持され、効果的な導電性が確保されます。ワイヤの抵抗率は 1.588 フィートあたり約 1000 オームで、長距離でのエネルギー効率に影響します。12 ゲージ ワイヤを使用する場合は、絶縁タイプや環境要因に関する該当する電気コードと標準を遵守することが重要です。これらの条件によってワイヤの性能が大きく変わる可能性があるためです。
|
AWGサイズ |
直径（mm） |
断面積（mm²） |
電流容量（アンペア、おおよそ）* |
|---|---|---|---|
|
10 |
2.59 |
5.26 |
30 |
|
12 |
2.05 |
3.31 |
20 |
|
14 |
1.63 |
2.08 |
15 |
|
16 |
1.29 |
1.31 |
10 |
|
18 |
1.02 |
0.82 |
7 |
※電流容量は絶縁材の種類、周囲温度、設置条件により異なります。
配線サイズを変換する場合、過熱、電圧降下、その他の動作の非効率性を防ぐために、地域の電気コードと規格を満たすように細心の注意を払う必要があります。エンジニアと技術者は、選択した配線が回路の電圧とアンペアの要件に適していることを確認する必要があります。このような正確な計算により、システムの整合性が維持され、長期的なパフォーマンスが向上します。
12 ゲージのワイヤをミリメートルに変換する
12 ゲージのワイヤの直径は約 2.05 ミリメートルです。この値は、ワイヤのサイズを計測する American Wire Gauge (AWG) システムを使用して計算されます。精度を確保するために、AWG からミリメートルへの計算には特定のゲージ テーブル標準が使用されます。
ワイヤゲージ変換におけるよくある間違い
ワイヤゲージを変換するときによくある失敗は、信頼できる正確なゲージ表を参照しないことです。これは、変換がずれる可能性がある AWG からメートル法に変換するときに特に当てはまります。同様に懸念されるのは、丸めヒューリスティックです。これは重要ではないように見えますが、技術分野に適用すると、精度に大きく影響する可能性があります。また、ワイヤゲージの標準は均一で一貫していると考える人もいますが、異なる地域や文化では異なる標準が使用され、実際の相互運用性の問題が生じるという事実を無視しています。

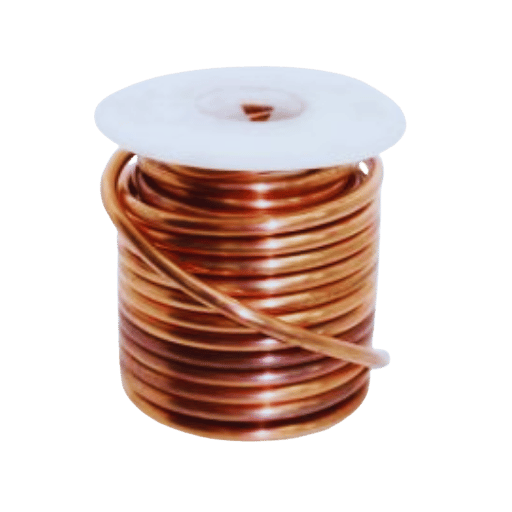

12 ゲージのワイヤの直径は MM で何ですか?
ワイヤーの直径の測定
ワイヤーのゲージは正確に測定され、一貫性を保つために、世界標準に合うようにメートル法に調整されています。アメリカワイヤーゲージ (AWG) システムでは、「12 ゲージのワイヤーの直径は約 0.0808 インチです」と規定されています。この値をミリメートルに換算すると、2.052 mm になります。
ワイヤーの直径を推定することは、ワイヤーが使用される際の機能と効率を評価するために不可欠です。たとえば、12 ゲージのワイヤーは、他の細いワイヤーと比較して太いワイヤーであるため、より多くの電流の流れに耐えることができるため、家庭用および産業用の電気システムで頻繁に使用されます。エンジニアやこの分野の他の専門家は、この測定を高く評価しています。これにより、電気の流れの障害を最小限に抑え、最終的に回路の過熱を防ぐのに役立つようにワイヤーのサイズを正確に決定できるためです。信頼できる比較と測定を行うことで、測定値が非ネイティブのデバイスやシステムと矛盾しないようにすることができます。
12ゲージワイヤMM直径の説明
12 ゲージのワイヤの直径は約 2.05 mm です。この値は、電流負荷を安全に管理しながらワイヤの抵抗が過度にならないようにするために、電気システムの設計において非常に重要です。さらに、計算された電流容量はワイヤの断面積に直接比例し、12 ゲージのワイヤの場合、断面積は約 3.31 mm² です。概ね、American Wire Gauge (AWG) システムなどの米国の規格では、このタイプのワイヤは、環境条件と使用される絶縁材の種類に応じて、住宅環境で 20 アンペアの電流に十分であると規定されています。
ワイヤーをミリメートル単位で正確に測定することで、主要な国際規格に準拠しやすくなり、特に正確な電気機能と熱機能が優先される場合に、国際的な相互運用性が向上します。多くの電気システムでは、柔軟性と設置に必要なサイズと、必要な電流容量のバランスが必要です。12 ゲージ ワイヤーを使用すると、このバランスが保たれ、多目的なソリューションになります。
ワイヤーサイズを決定するサーキュラーミルの役割
サーキュラー ミルは、ワイヤの断面積を表す測定単位です。ワイヤのサイズと電気機能に関して、ワイヤに高い精度で値を与えます。1 サーキュラー ミルは、直径が 1000 ミル (1/1 インチ) の円の面積と同じです。直径が 10 ミルのワイヤの面積は 100 サーキュラー ミルで、直径が XNUMX ミルのワイヤの面積は XNUMX サーキュラー ミルです。
この測定システムを使用すると、ワイヤの電流容量の計算が簡単になります。たとえば、12 AWG ワイヤは中心対称で、エネルギー劣化が 20 ℃ に設定された状態で 75 アンペアの電流を流すことができます。実際には、これらのワイヤの断熱しきい値は 75 ℃ です。したがって、6530 つの同心円の間にある約 20 ミルの面積を持つワイヤは、最大 10 アンペアの範囲の電流を流すことができます。一方、30 AWG ワイヤは、同じ熱制限で最大 10380 アンペアを使用し、10,380 円ミルの中心円面積を持ち、有効出力は XNUMX 円ミルになります。
円形ミルを使用すると、電圧降下、温度定格、絶縁の種類などの違いに応じてワイヤ サイズのスケーリングを調整する際の均一性が保証されます。さらに、ワイヤの特定の属性を定義するために面積測定に依存する NECA および国際規格への準拠が簡単になります。この方法により、エンジニアや電気技師は、低電圧と高電圧の両方のアプリケーションで効率と安全性を最大限に高めることができます。

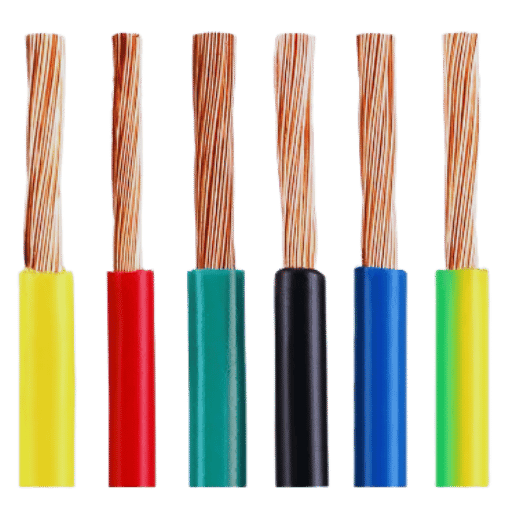

電気アプリケーションにおいてワイヤサイズを理解することが重要なのはなぜですか?
ワイヤゲージが導電率に与える影響
電気システムでは、ワイヤ ゲージがそのパフォーマンスに影響を及ぼしますが、ワイヤの導電性も例外ではありません。ゲージ ワイヤは、ほとんどの場合、American Wire Gauge (AWG) システムに従って分類され、値が低いほどワイヤの直径が大きくなります。直径が大きいため、ワイヤの電流抵抗は小さくなり、その結果、機器に電力を供給するときに失われるエネルギーの量が少なくなります。たとえば、12 AWG ワイヤは通常、最大 20 アンペアの電流をサポートしますが、より細い 18 AWG ワイヤは最大 10 アンペアの定格です。
ワイヤゲージの値が大きいほど抵抗が大きくなるため、ワイヤゲージが大きいほど電圧降下が大きくなる可能性があります。この例としては、高ゲージの抵抗が大きいワイヤに高負荷がかかると、効率が低下して過熱し、エネルギー損失が増大します。さらに、ワイヤの太さは熱を放射する能力と直接相関関係にあるため、太いワイヤは安全温度制限を超えることなく、持続的な電流の流れにうまく対応できます。産業用機械や住宅用回路などの高負荷環境では、ワイヤゲージを正確に選択することで、安全規制を満たしながらシステム パフォーマンスを向上させることができます。
AWG ワイヤサイズが電流容量に与える影響
電線の電流容量は、アメリカ ワイヤ ゲージ (AWG) システムによって直接影響を受けます。この値が低いほど、ワイヤは太くなり、抵抗が減るため、より多くの電流が流れます。逆に、値が高いほど、ワイヤは細くなり、抵抗が大きくなり、安全に管理できる電流が制限されます。ワイヤのサイズと電流を一致させることは、過熱、電圧降下、その他の危険な状態を防ぐために不可欠です。サイズ 14 AWG のワイヤの定格電流は通常約 15 アンペアですが、12 AWG のワイヤは最大 20 アンペアまで対応できます。選択したワイヤは、常に、使用目的に適用される安全および規制基準に従う必要があることに注意してください。
電気システムにおける電圧降下に影響を与える要因
電気システムにおける電圧降下には、配線の長さ、断面積、使用する材料の種類、伝送される電流など、さまざまな要因が影響します。電圧降下は、回路コンポーネント全体でエネルギーが減少すると発生します。これは、電気が導体を通過するときに失われるエネルギーとも定義されます。
- 導体の長さ: ワイヤが長い場合、抵抗が大きくなり、電圧降下が大きくなる可能性が高くなります。たとえば、同じ仕様の 100 フィートのケーブルでは、10 フィートのケーブルよりも大幅に損失が大きくなります。この問題を軽減するには、ケーブルを短くすることが推奨されます。
- ワイヤ ゲージ (断面積): 断面積が大きいため電圧降下が少なくなり、ゲージが低いほど優れています。言い換えると、ワイヤのゲージを AWG 14 から AWG 12 に上げると、高電流の回路での抵抗損失が少なくなります。
- 導体の材質: 導体の主な材質は銅とアルミニウムの 1.68 種類です。これらの材質にはそれぞれ長所と短所がありますが、電圧降下に関しては銅の方が優れています。銅の抵抗率は約 2.65 µΩ·cm で、アルミニウムの XNUMX µΩ·cm に比べてはるかに優れています。そのため、銅はアルミニウムに比べて電圧降下が低くなります。
- 電流負荷: 導体内の電流の大きさは、電圧降下に直接影響します。電流レベルが増加すると、抵抗損失が増加します。たとえば、オームの法則 V = I × R によれば、一定の抵抗を持つ特定の回路では、電流が 2 倍に増加すると、電圧降下も 2 倍になります。
- 動作温度: 温度変化は導体の抵抗値に影響を及ぼす可能性があります。銅とアルミニウムの導体は、温度が上昇すると抵抗が高くなります。そのため、高温環境に設置されたシステムでは電圧降下が大きくなる可能性があり、適切なディレーティングまたは高温定格の材料が必要になります。
電圧降下を緩和するための実際的な考慮事項
電圧降下を制御および低減するには、適切なワイヤ サイズ、高伝導性の材料の使用、最適な回路レイアウト設計などのベスト プラクティスに従ってください。一部のアプリケーションでは、米国電気工事規程 (NEC) などの規格で、システムの効率的な運用と耐用年数のために、分岐回路とフィーダーの電圧降下が 3% を超えないようにすることが推奨されています。また、長い導体が必要な回路の一部のセクションでは、システムを適切にバランスさせて必要なパフォーマンスを実現するために、電圧用直列昇圧トランスまたは高効率ソリューションを使用することをお勧めします。

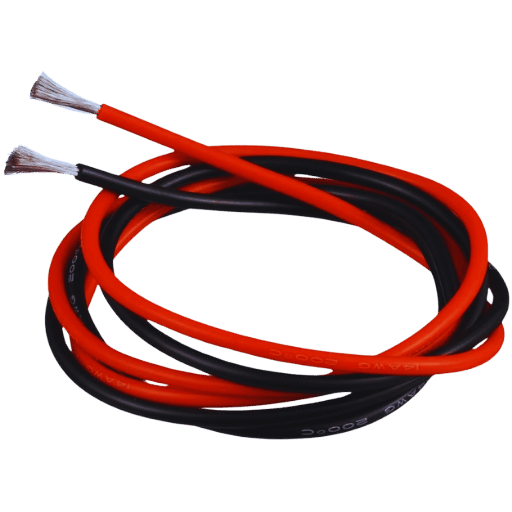

AWG と MM は 12 ゲージワイヤの電流容量にどのように影響しますか?
電流容量とその重要性の定義
アンペア容量または「アンペア容量」は、導体が温度定格を超えずに流すことができる電流の最小値に関するものです。導体のアンペア容量を超えると、熱暴走、絶縁損傷、火災の危険、過電流障害が発生する可能性があるため、システムの設計ではこの点が重要です。電線のアンペア容量は、導体の材質 (銅またはアルミニウム)、電線の断面積、絶縁の種類、周囲温度、結束または導管の設置条件など、さまざまな基準によって決まります。
住宅や商業施設でより一般的に使用されている 12 ゲージ ワイヤの銅導体の温度と絶縁を考慮した最大電流容量の測定値は、NEC 規格に従って XNUMX アンペアに設定されています。ただし、この値は、固有のケース シナリオによって大きく異なります。たとえば、ワイヤの周囲の温度が上昇したり、大量のワイヤが束ねられたりすると、熱安定性とシステム安全性のディレーティング係数が作用し始めます。NEC の調整表によると、最適条件よりも低い条件を維持しながら、かなりの電流容量を削減できます。対照的に、低グレードの絶縁材は、最適条件でこれらの値に追加することが許容されます。
同様に、専門家は電圧降下計算機や包括的な電流容量チャートなどのデバイスを使用して、安全性と運用効率のバランスをとる回路設計の最適化を支援します。適切なパフォーマンスの最適化とエネルギー効率を保証するには、電流容量定格を正確に理解して適用することが、エネルギー損失の削減とリスクの緩和に不可欠です。
AWG と電流容量の相関関係
アメリカ ワイヤ ゲージ (AWG) システムは、導体の電流容量、つまり電流搬送容量と直接関係があります。ワイヤ ゲージはワイヤの抵抗を測定するもので、電流を安全に流す能力 (つまり「電流容量」) に反比例するため、AWG の数値が高いほど、ワイヤの耐容量が低いことを示します。たとえば、10 AWG ワイヤは通常、同じ条件下で 14 AWG ワイヤよりも高い電流容量をサポートします。電気システムを安全かつ効率的に機能させるには、正しいサイズの AWG を使用することが不可欠です。導体の定格が要求値よりも低い場合、過熱や危険な事故が発生するリスクが高くなります。
配線電流容量ガイドラインに国家電気規格を使用する
米国電気工事規程 (NEC) は、電気システムの操作と安全性の維持に使用するための配線容量「電流容量」の決定に関するポリシーを定めています。NEC は、日常使用の場合、20 ゲージの配線に 12 アンペアの「電流容量」を割り当てています。この数値は、前身の絶縁が 60°C の銅導体の使用を想定しています。周囲温度が高い場合や、複数の導体が導管内に配置されている場合は、電流容量の回転調整を行う必要があります。NEC は、適切なボア位置合わせを確実にするために、特定の条件で必要な特定の設置について確認する必要がある電流容量表も提示しています。

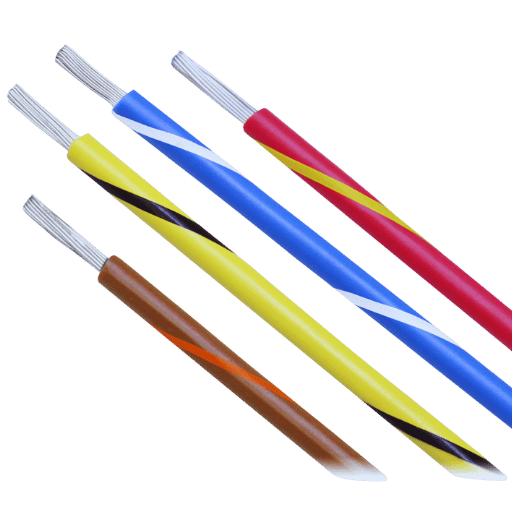

よくある質問（FAQ）
Q: アメリカワイヤゲージ規格 (AWG) システムとは何ですか?
A: アメリカ電線規格システムは、米国内で銅線やその他の材料などの電気導体の直径と断面積を測定するための標準です。さまざまな電気用途の電線の異なるサイズを区別するのに役立ちます。
Q: AWG サイズはワイヤの太さとどのように相関しますか?
A: ワイヤのゲージのサイズは、その太さと反比例します。AWG が低いほどワイヤは太く、AWG が高いほどワイヤは細くなります。たとえば、12 ゲージのワイヤは 26 ゲージのワイヤよりも太くなります。
Q: アメリカのワイヤゲージ変換表がなぜそれほど価値があるのでしょうか?
A: アメリカ電線ゲージ変換表は、AWG からメートル法など、あるゲージ システムから別のゲージ システムに変換するときに非常に重要です。この表は、電線の直径をインチとミリメートルで計算するのに役立ち、電気工事用のケーブルを正しく選択できるようにします。
Q: ワイヤの直径を計算するときに、メートル法の変換表をどのように適用しますか?
A: メートル法変換表には、AWG サイズに相当するものが mm 単位でリストされています。この表を使用すると、AGW サイズをメートル法相当に変換し、国際標準やアプリケーションで問題が発生しないように変換できます。
Q: ワイヤの断面積はなぜ重要ですか?
A: 電線の断面積によって、流せる電流量 (アンペア数) が決まります。断面積が大きくなると、電流容量も大きくなります。したがって、安全な電気設備を確保するには、適切な電線サイズを選択する必要があります。
Q: AWG サイズを標準ワイヤゲージと交換することは可能ですか?
A: AWG サイズは、変換計算機または変換表を使用して標準ワイヤ ゲージ (SWG) に変換できます。これは、他の国のワイヤ ゲージ規格を扱うときに便利です。
Q: 電気アプリケーションにおける適切なワイヤ サイズと見なされる要素は何ですか?
A: 適切なワイヤの直径は、電気放電 (アンペア - アンペア)、ケーブルの長さ、導体の種類 (銅線や合金など)、およびプロジェクトのその他の特定のニーズに基づいて決定されます。さらに、ワイヤ ゲージ ガイドを使用すると、適切なサイズを選択するのに役立ちます。
Q: 表皮効果と電流容量はどのような電気的特性と関係があり、どのような影響を与えますか?
A: 表皮効果により、電流 (AC) が表面近くの外側のシースに集中し、ワイヤの導体内の電流分布が悪化します。これにより、特に直径の大きいワイヤでは電流容量 (最大電流量) に問題が生じ、高電力アプリケーションでは周波数が高くなるにつれてワイヤの選択を調整する必要があります。
Q: AWG の観点から、撚線と単線の違いは何ですか?
A: 複数の細いワイヤで構成される撚線とは異なり、単線は単一の壊れない導電片で構成されています。どちらも同じ AWG 番号を使用できますが、撚線の方が柔軟性が高く、ワイヤの移動や曲げに最適です。
