大規模な電気設備においては、安全性、効率性、そしてコンプライアンスを確保する上で、電線サイズは極めて重要です。600アンペアのサービスに関する規制があるため、適切な電線サイズの選択は、電気技師、請負業者、さらには大型設備を所有する不動産所有者にとって、複雑でありながら不可欠な作業となります。このブログでは、電流容量や電圧降下から銅とアルミニウムの選択まで、意思決定に影響を与える重要な要素を詳しく解説し、お客様が十分な情報に基づいた選択を行えるよう支援します。新しい設備を設置する場合でも、既存の設備をアップグレードする場合でも、本記事はプロジェクトに着手するための基本的な洞察を提供します。電線サイズについて知っておくべきことをすべて解説しますので、ぜひお読みください。 600アンペアの電線サイズ お客様の特定のニーズに合わせて選択できます。

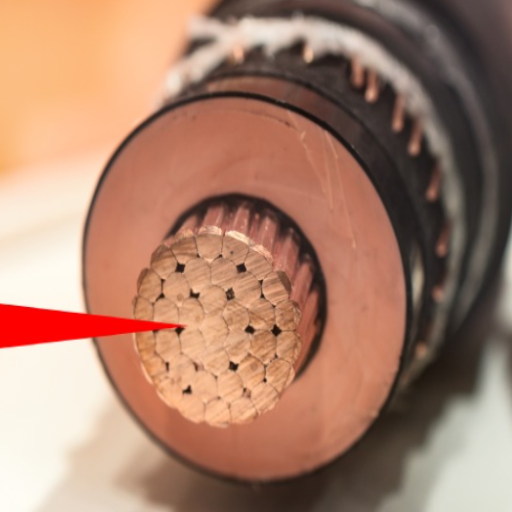

600アンペアの電線サイズの概要
600-アンプワイヤー 600アンペアの電流を安全に流せる特定のゲージと種類の電線です。適切な電線サイズは、材質（銅またはアルミニウム）、周囲温度、設置方法（地中導管または架空）などの要素を考慮して選択されます。銅導体の一般的なサイズは1250 kcmilから1500 kcmilです。アルミニウム代替品の場合、同じ負荷を流すには2000 kcmilなど、より大きなサイズが必要になります。電線サイズを選択する際は、必ず地域の電気工事規定と規格（米国電気工事規程（NEC）など）を確認し、コンプライアンスと安全性を確保してください。
600 アンペアのサービスとは何ですか?
600アンペアの電気サービスは、最大600アンペアの電気負荷に対応できる規定です。このサービスは、商業ビル、工業施設、または大規模な住宅物件で大電力が必要な場合に提供されます。一般的な600アンペアのサービスは、様々なサイズの導体を備えた600アンペアの配電盤、600アンペアの主ブレーカー、そしてこの負荷に対応できるユーティリティ接続で構成されるように設計されています。
600アンペアのサービスに必要な電線サイズは、導体の材質と設置環境によって異なります。一般的に、1250～1500kcmilの銅線が適していますが、アルミニウム導体は導電性が低いため、2000kcmilなどのより大きなサイズが必要になる場合があります。米国電気工事規程（NEC）では、適切なサイズの電線を選択するための仕様が定められており、システムの安全かつ効率的な運用を確保しています。
このようなサービスは、HVACユニット、重機、照明システムなど、連携して稼働する様々な規模の機器やシステムに提供できます。配電システムに応じて、建物の実際の要件に合わせて三相または単相でサービスが提供されます。通常、600アンペアのサービスを希望する請負業者や不動産所有者は、資格のある電気技師と協力し、地域の規制に従ってシステムを安全に設計、設置、保守することができます。
適切なワイヤーサイズの重要性
適切な電線サイズは、電気システム全体の効率的な運用と安全性を確保する上で非常に重要です。電線サイズが小さすぎると過熱、電圧降下、火災の危険につながる可能性があり、ケーブルサイズが大きすぎると不必要な費用や材料の無駄が生じる可能性があります。600アンペアのサービスでは、具体的なシステム要件と使用する絶縁材の種類に応じて、通常1,000kcmilから1,750kcmilの銅線が必要です。アルミ線も検討対象となりますが、同じ電流を流すには、通常、銅線よりもサイズを大きくする必要があります。
電圧降下も電線のサイズ決定において非常に重要な問題です。ケーブルが長くなるほど、電圧降下が電気機器の動作に影響を与えるリスクが高まります。例えば、ほとんどの規格では、適切な性能を確保するために電圧降下を3%未満に抑えることが推奨されています。電線の抵抗、回路を流れる電流、そして距離を正確に計算することで、適切な電線サイズを決定できます。
米国電気工事規程（NEC）などの承認規格への準拠は、安全性と適切な機能を確保するために不可欠です。NECは電線のサイズと材質ごとに電流容量定格を規定しており、これにより様々な設置経路が示されています。例えば、NECによると、1,000kcmilの銅線は標準条件下で545アンペアの定格電流を供給できますが、温度、電線管の充填量、その他の環境条件によっては変更が必要になる場合があります。適切な電線サイズを選択することは、システムの安全性にとって非常に重要であり、システムの寿命と信頼性にも影響します。
600アンペアの用途
600アンペアの電力供給は、大電流需要が求められる工業地帯、商業地帯、大規模住宅地で一般的に使用されています。例えば、工業施設の600アンペアのパネルは、重機、生産設備、高度な自動化システムを途切れることなく稼働させることができます。ショッピングモールや大規模オフィスビルなどの商業ビルでは、大規模な空調システム、エレベーター、大規模な照明ネットワークの負荷に対応するため、600アンペアの電力供給が好まれます。
現代の電力基準では、600アンペアの電力供給は、15,000平方フィートを超える建物や、複数の高エネルギー消費機器を備えた事業所に適した容量です。住宅地では、温水プール、ホームシアター、EV充電器などの設備が完備された住宅地に十分な電力を供給します。通常、これらのシステムは、負荷処理の安全性と効率性を確保するために、大型の配電盤に沿って銅線またはアルミニウム線で配線されます。
エネルギーシステムにおけるもう一つのイノベーションは、再生可能エネルギーの選択肢を統合するために600アンペアのパネルを使用することです。これは、太陽光発電パネルや風力タービンを電力網と組み合わせるものです。これにより、このようなシステムは、現代の電力負荷の電力容量要件を満たす持続可能な選択肢となります。

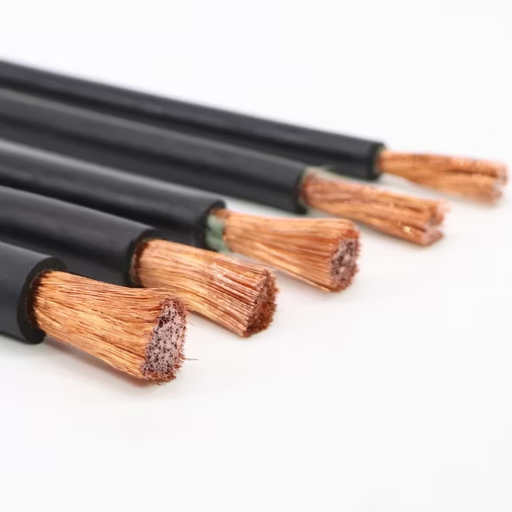

600アンペアに適した電線サイズの選択
600アンペアの配線に適した電線サイズを選択することは、安全性と効率的な運用の両方にとって非常に重要です。通常、銅導体には1,000 kcmil以上の電線サイズが必要であり、アルミニウム導体には1,250 kcmil以上の電線サイズが必要です。これらのサイズは、電流を安全に取り扱い、過熱に対する適切な保護を確保するための米国電気工事規定（NEC）規格に基づいています。周囲温度や電線管の種類などの要因によって要件が変わる可能性があるため、設置場所に応じた電線サイズの考慮事項については、必ず資格を有する電気技師に確認するか、地域の建築基準法を参照してください。
ワイヤーサイズに影響を与える要因
電気設備の配線サイズの選択には、いくつかの重要な要素が影響します。
電線への負荷または電流値：このサイズは、通電予定の電流値に基づいて選択する必要があります。電流値が高いと動作速度と加熱要件が低下するため、太い電線が必要になります。
電圧降下：電線が長くなると電圧降下が大きくなり、電気機器の性能が低下します。これを軽減するため、長距離の場合は太い電線が選択されます。
周囲温度：電線の電流容量は周囲温度の変化に応じて変動します。周囲温度が高いと電線の電流容量が低下するため、電線のサイズを適宜調整する必要があります。
電線管の種類と充填：電線管の放熱特性は、その種類と電線管内の電線数によって異なります。電線管が密集している場合は、放熱性の低下を補うために、より太い電線の使用を検討することをお勧めします。
導体材料：銅とアルミニウムは一般的な導体材料です。銅は優れた導体であるため、アルミニウムに比べてより細い電線を使用できますが、高価です。
電気工事規定：NECなどの地方および国の電気工事規定では、設置の種類や環境に応じて適切な電線サイズを選択するための規則が定められています。安全のために、必ずこれらの規則を遵守してください。
これらの要素を考慮し、資格を持った電気技師と話し合った後、用途に適した電線のサイズを決定できます。
600アンペアサービスの標準電線サイズ
600アンペアの配電線サイズの選択は、安全性、効率性、そして電気工事規定への適合性の観点から非常に重要です。導体材料の種類、設置環境、温度定格など、様々な理由により、電線サイズが変更されている場合があります。以下は、600アンペア配電線の標準電線サイズの詳細です。
銅導体：通常、銅導体は、1250℃、75アンペアの定格で600kcmilの電線サイズが必要です。温度定格が90℃まで上昇し、導体もそのような絶縁体で定格されるため、電線サイズはケースごとに異なります。優れた導電性と耐久性から、銅は好ましい選択肢です。
アルミニウム導体：アルミニウム導体は導電性が低いため、通常はより大きなサイズが必要です。600アンペアのサービスでは、2000℃で75kcmilの電線が一般的に使用されます。アルミニウム導体の終端処理と安全保護には注意が必要です。
並列導体：並列導体構成は、通常、600アンペアなどの高電流容量サービスで使用されます。600アンペアの容量を活用する方法は、設置条件や状況に応じて、500kcmil銅導体750組を並列に接続するか、XNUMXkcmilアルミニウム導体XNUMX組を並列に接続するというXNUMX通りがあります。
電圧降下に関する考慮事項：長距離配線における電圧降下を最小限に抑えるには、過度の電圧降下と動作効率の低下を防ぐために、より大きなサイズが必要になる場合があります。配線総距離、負荷、および材質を考慮して適切な計算を行う必要があります。
設置環境：電線管の種類、周囲温度、空気循環などの周囲条件は、導体の電流容量に影響します。不適合や過熱を避けるため、設置環境に適した電線サイズを選択してください。
適切な電線サイズの選択はNEC（電気設備安全基準）を厳守する必要があり、可能であれば、設置の安全かつ効果的な実施を保証するために、資格を持った電気技師を関与させる必要があります。これにより、600アンペアの電力供給において、最適な性能と保護が実現します。
600アンペアのサービスに適した電線の種類
600アンペアのサービスでは、銅線とアルミニウム線が一般的に使用されます。それぞれに独自の特性と用途があります。THHNやXHHWなどの銅線は優れた導電性と耐久性を備えているため、コンパクトな配線が求められる設備に最適です。SEやXHHW-2などのアルミニウム線は軽量で安価でありながら、大きなサービス負荷に対応するために必要な安全基準を満たしています。電線サイズの選択は電線の材質によって異なります。銅線の場合は最小1,000 kcmilで十分ですが、アルミニウム線の場合は少なくとも1,250 kcmilが必要です。電線サイズの選択は、必ずNEC（電気保安委員会）および資格を持った電気技師に確認し、正確性と適合性を確認してください。
アルミニウム線と銅線
600 アンペアのサービスの場合、電流容量と安全基準に基づいて、一般的に受け入れられているワイヤ サイズは 1250 kcmil アルミニウムと 600 kcmil 銅です。
| アルミ | 銅 | |
|---|---|---|
| ワイヤーサイズ | 1250キロミル | 600キロミル |
| 費用 | 低くなる | より高い |
| 重量 | ライター | 重い |
| 伝導度 | 低くなる | より高い |
| 柔軟性 | その他 | もっと少なく |
| 耐久性 | 穏健派 | ハイ |
| 腐食 | 腹痛 | 抵抗する |
| 拡大 | その他 | もっと少なく |
| 使用法 | 大きな荷物 | コンパクトアプリ |
| 寿命 | 穏健派 | より長いです |
この表では、600 アンペア サービスにおけるアルミニウム線と銅線の重要な違いと考慮事項を概説し、情報に基づいた選択を行うのに役立ちます。
アルミ線を使用する利点
アルミニウム電線には様々な利点があり、様々な電気用途に適しています。最も重要な利点の一つは、銅に比べて軽量であることです。そのため、設置が容易になり、システム構造への負担も軽減されます。アルミニウムは銅よりも約70%軽量でありながら、多くの用途で十分な導電性を備えており、特に大きな負荷の給電に有効です。
価格面でも、これはもう一つのメリットです。アルミニウムは銅よりも安価で、市場の変動にもよりますが、一般的に約30～50%安くなります。この差は、600アンペアのサービスのような大規模な設備においては、プロジェクト予算の大幅な削減につながることがよくあります。このコスト削減は、電線自体のコストだけでなく、電線が軽量で取り扱いが容易なため、人件費も削減できることからも生まれます。
現在電気配線に使用されているアルミニウム合金は、これまで発生していた腐食と信頼性の問題に対処するために開発されました。これらの合金は、耐酸化性と熱膨張差による問題を軽減する処理が施されており、長期使用においても電線の弾力性を維持します。アルミニウム電線は、特に高電流用途において、熱サイクルによる膨張が少なく、接続部の緩みを低減し、安全性を高めます。
もう一つの大きな改良点は、アルミケーブルの柔軟性が向上したことです。これにより、非常に狭い配管や電気盤内にアルミケーブルを敷設する際に、多少のメリットが得られます。アルミケーブルの平均寿命は銅線に比べて通常中程度ですが、適切な設置とメンテナンスを行うことで、その寿命は大幅に延長できます。
総じて、アルミ配線は、600アンペアのサービスのような大規模な電気設備において、非常に経済的で軽量かつ信頼性の高いソリューションを提供します。低価格と最先端の材料工学を組み合わせることで、安全性と効率性を一切損なうことなく使用することができます。
配線サイズのコード要件
600アンペアの配電線の導体サイズを決定するには、米国電気工事規程（NEC）のガイドラインを遵守することが不可欠です。NECで規定されている電線サイズは、全負荷電流を最小限の電圧降下で処理でき、絶縁体の温度定格を超えないサイズでなければなりません。電線サイズの選択は、導体の種類と絶縁定格によって異なります。
一般的に、600アンペアのアルミニウム配線には、1,000℃の絶縁定格を持つ75kcmilのアルミニウム電線が必要です。一方、銅導体の場合、銅の優れた導電性により、同じ負荷電流容量を維持しながら、電線サイズを500kcmilまで縮小できます。これらのサイズは電流容量に対応しているため、動作中の発熱を防ぎます。
設置環境条件、電線管の充填量、電圧降下の計算も最終的な電線サイズに影響を与える可能性があります。例えば、100フィートを超える長距離配線の場合、電圧降下を考慮し、遠端での最適な性能を確保するために調整を行う場合があります。地域によっては電気規格が改正されている可能性があるため、必ず地域の電気規格や規制を参照してください。安全性、効率性、コンプライアンスの観点から、これらの手順に従って作業を行うのが最善です。

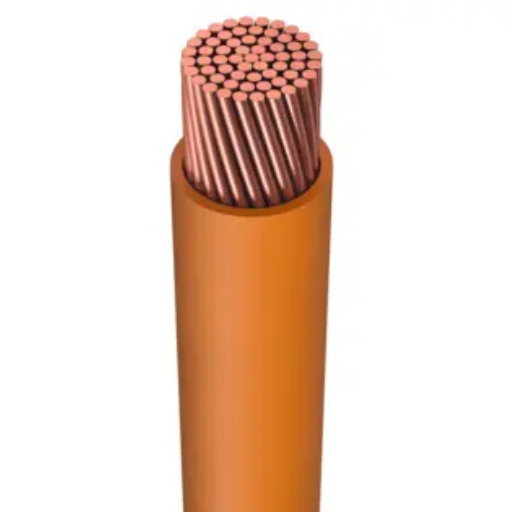

600アンペアサービスの設置に関する考慮事項
配線の定格電流は600アンペアであるため、設備および配電盤、断路器、導体などのその他すべてのコンポーネントも600アンペアの定格電流に対応し、NECの仕様に準拠する必要があります。電流負荷に対応できる適切なサイズの導体（銅またはアルミニウム）を選択し、NECに規定されている電流容量表を遵守してください。システムを適切に接地および接続することで、電気による危険や故障からの安全を確保できます。さらに、設置中の不要な遅延や故障を防ぐため、引込口の位置と設備が地域の電力会社要件に準拠していることを確認する必要があります。地域の法令を常に遵守し、設置プロセス全体を監督するために資格のある電気技師を雇うことをお勧めします。
配線工事のベストプラクティス
電気回路を適切に計画する：建物またはプロジェクトの仕様に従って、電気回路を綿密に計画してください。HVAC、オーブン、乾燥機など、電力を大量に消費する機器については、過負荷を防ぐため、別々の回路を構築することを検討してください。照明回路は、回路負荷を考慮して各部屋に割り当ててください。今日の住宅配線は、主に14ゲージと12ゲージの銅線で構成されています。より正確に言うと、12ゲージの銅線は通常、20アンペアのブレーカーと組み合わせて使用されます。
配線ラベルとカラーコードの確認：混乱を防ぎ、安全を確保するため、配線は標準のカラーコードに従って設置してください。通常、システムでは、黒または赤の配線が活線、白の配線が中性線、緑または裸銅線が接地線として使用されます。配線システム全体にわたって適切な配線ラベルを付けることで、トラブルシューティングや将来のメンテナンスが容易になります。
保護用コンジットの使用：地下室、ガレージ、外壁など、物理的な損傷の恐れがある場所では、配線を保護するために電気コンジットを使用する必要があります。コンジットには、PVC、EMT（電気金属管）、フレキシブルメタルコンジットなどがあり、湿気の多い場所ではPVCコンジットが最適です。
標準的なアーク故障および漏電遮断装置を設置する：現代の安全基準（主にNEC）に基づき、火災の原因となる配線の問題を防ぐため、すべての居住室にアーク故障遮断装置（AFCI）を設置する必要があります。同様に、キッチン、浴室、ガレージ、屋外コンセントなど、水道設備が備え付けられている場所には漏電遮断装置（GFCI）を設置する必要があります。
コンセントの適切な間隔を維持してください。NECの推奨によると、一般的な居住空間では、延長コードの使用を最小限に抑え、火災の危険性を最小限に抑えるため、コンセントの間隔は12フィート（約20メートル）以内にする必要があります。さらに、人間工学的ガイドラインに従い、キッチンカウンターでは床から48インチ（約XNUMXセンチ）、床からXNUMXインチ（約XNUMXセンチ）の高さにコンセントを設置する必要があります。
負荷と予備容量の計算：負荷は正確に計算し、すべての回路とパネル全体の容量を確立する必要があります。住宅の場合、200アンペアのサービスパネルは、通常、現在の家電製品の負荷と一部の機器の負荷の両方に供給するのに十分ですが、EV充電器や太陽光発電システムなど、将来のアップグレードのための追加スペースを確保することが望ましいです。
すべての接続と導通をテストする：設置が完了したら、マルチメーター、回路テスター、またはアナログメガーテスターを使用して、すべての接続が確実に行われていること、断線、逆極性、接地レベルの不良などの兆候がないことを確認してください。メインブレーカーをオンにする前に、各コンセント、スイッチ、および各器具が完全に動作することを確認してください。
これらの推奨事項に従えば、配線システムを安全かつ効率的に設置することが容易になり、システムは問題なく動作し続け、長期間にわたって規制に準拠します。
600アンペアシステムのメンテナンスのヒント
600アンペアの電気システムの適切なメンテナンスは、安全性、信頼性、そして長寿命化にとって不可欠です。以下の重要なヒントを覚えておいてください。
定期点検：目視検査と熱探知検査を定期的に実施し、部品の過熱、接続部の緩み、摩耗の兆候などを特定します。赤外線カメラを使用して、潜在的な問題を示唆する可能性のあるホットスポットを見つけます。
清掃とゴミの除去：機器の周囲のパネル、筐体、床は、埃、ゴミ、湿気から清潔に保ってください。腐食性物質は機器の性能を低下させる可能性があります。さらに、すべての換気システムに詰まりがないことを確認してください。
接続部の締め付け：時間の経過とともに、熱サイクルの変化により電気接続が緩む傾向があります。端子、ラグ、バスバーの接続部を点検し、必要に応じて締め付けてください。
試験と校正：回路ブレーカー、リレー、ヒューズなどの保護装置の適切な動作を確認するために、試験を行うことは不可欠です。また、監視機器やシステムの校正も確認し、正確な結果が得られるかどうかを確認してください。
接地の確認：接地およびボンディングシステムは、包括的で、正しく機能し、規格に準拠していることを確認するために検査する必要があります。接地が不十分だと、安全上の危険が生じたり、機器の故障につながる可能性があります。
専門家によるメンテナンス: 資格を持った電気技師を雇うことで、複雑なコンポーネントの年次または半年ごとのメンテナンスを実施し、製造元の推奨事項と地域の基準を組み込むことができます。
上記のメンテナンス方法を実装すると、600 アンペアのシステムの安全で効率的な運用が確保され、故障を防ぎ、修理コストを削減することに大きく貢献します。

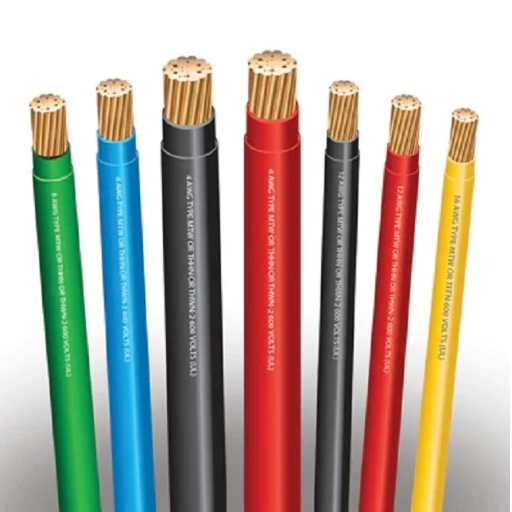

600アンペアの配線に関するコード要件
600 アンペアの電気負荷を安全かつ効果的に処理するには、特定のキー コード要件に従う必要があります。
電線サイズ：米国電気工事規程（NEC）によると、600アンペアのシステムでは通常、1,000 kcmil以上の銅導体、または1,250 kcmil以上のアルミニウム導体が必要です。負荷計算と設置条件に応じて、正確な電線サイズを必ず確認することをお勧めします。
温度定格：導体は、検討中の用途の温度に適した定格にする必要があります。一般的に、特定の絶縁タイプについては、NEC規格に基づき75℃または90℃が許容されます。
コンジットとレースウェイ: 600 アンペアのワイヤに適したサイズのコンジットを用意し、放熱性と設置の容易さに関する NEC の要件を満たしていることを確認します。
接地とボンディング: NEC 仕様に準拠した接地導体を提供し、故障電流の適切な管理を容易にし、電気の安全を確保する必要があります。
地方条例: 地域固有のコンプライアンスのために、地方自治体が NEC に課すすべての修正および追加要件を確認します。
安全性と法的基準を常に優先し、最新バージョンの NEC に従って、プロジェクト エンジニアまたは資格のある人がインストールを確認する必要があります。
米国電気工事規程（NEC）ガイドライン
お手伝いいたします！米国電気工事規程（NEC）のガイドラインは、安全で信頼性が高く、規格に適合した電気設備を確保するために策定されています。適切な回路設計と負荷計算、接地およびボンディングの要件、地域の規格改正など、重要な原則を遵守することが不可欠です。安全性とコンプライアンスを確保するための具体的な問題については、必ず資格を持った専門家にご相談いただき、最新のNEC規格をご参照ください。上記のいずれかについてご不明な点がございましたら、お気軽にお問い合わせください。
ローカルコードの考慮事項
電気設備に関する地域規定の要件は、NECの地域固有の改正となる傾向があります。改正は、地域の気候条件、建物の様式、安全基準に基づいて行われます。地域規定は定期的に更新されるため、配線方法、接地手順、特定の種類の電線管や耐候性機器などの特定の材料の使用に関して、追加または異なる制限が課される場合があります。
地域の法令遵守を確認するための一般的な方法は、管轄の地方自治体（AHJ）に相談し、作業前に適切な許可を取得し、NECの枠組み外で規定されている可能性のある追加の制限事項に関する情報を入手することです。地域の特定の要件に精通した認可を受けた請負業者に依頼することを強くお勧めします。これにより、ミスを最小限に抑えることができます。法令遵守と検査への準備を確実にするために、常に最新の地方法令を確認してください。
参照ソース
よくある質問（FAQ）
600 アンペアのサービスに推奨される電線サイズは何ですか?
600アンペアのサービスに推奨される電線サイズは、使用する電線の種類や設置環境など、いくつかの要因によって異なります。一般的に、銅線の場合、600アンペアのサービスには2/0AWG～1250mcmの電線サイズが必要ですが、アルミ線は導電性が低いため、より大きなサイズが必要になる場合があります。適合性を確認するには、地域の電気工事規定を確認することが不可欠です。
350 アンペアのアプリケーションに 600 kcmil の銅線を XNUMX 本使用できますか?
はい、350kcmilの銅線を600本並列に使用することで、XNUMXアンペアの電流を効率的に流すことができます。この方法は負荷を分散し、過熱のリスクを軽減するため、大電流が必要な住宅用途では有効な選択肢となります。
600 アンペアのアルミ線を使用する利点は何ですか?
600アンペアの配電にアルミ線を使用すると、銅線に比べて材料コストが低く、軽量化により設置が簡素化されるなど、いくつかの利点があります。ただし、安全性と性能を維持するためには、適切な接続と摩耗防止が不可欠です。
600 アンペアのワイヤサイズに最適なオプションを決定するにはどうすればよいですか?
600アンペアの電線サイズに最適なものを決定するには、導体の種類（銅またはアルミニウム）、設置環境、配電盤からの距離、電気負荷などの要素を考慮する必要があります。米国電気工事規程（NEC）のガイドラインに従うことで、安全基準を満たす適切な電線サイズを確実に選択できます。
600 アンペアの配線設備には特定の規定がありますか?
はい、600アンペアの配電線設置については、米国電気工事規程（NEC）に定められた具体的な規定が適用されます。これらの規定では、電気システムの安全かつ効率的な運用を確保するために、最小の電線サイズ、設置方法、および安全対策が規定されています。地域の改正により追加要件が定められている場合もあるため、必ずご確認ください。
600 アンペアのサービスに MCM ケーブルを使用する意義は何ですか?
MCMケーブル（600ミル）は、XNUMXアンペアのサービスにおいて重要な意味を持ちます。これは、安全な電気設備に不可欠な電線サイズを標準化した方法で示すためです。適切なMCMサイズを使用することで、電線は過熱や潜在的な危険を引き起こすことなく、必要な電流を流すことができます。
350 本の XNUMX kcmil ワイヤを並列に接続すると、パフォーマンスにどのような影響がありますか?
350kcmilの電線をXNUMX本並列に配線することで、電流容量を実質的にXNUMX倍にし、電圧降下を低減することで性能を向上させることができます。この構成は、高電流が必要な住宅用途に特に効果的で、より安全で効率的なソリューションを提供します。
600 アンペアの電線を設置するときは、どのような予防措置を講じる必要がありますか?
600アンペアの電線を設置する際は、すべての接続部が確実に固定され、摩耗や環境による損傷から保護されていることを確認してください。また、NEC規格を遵守し、適切な継手を使用し、設置場所や熱膨張の可能性などの要素を考慮して、電気システムの整合性を維持することも重要です。
