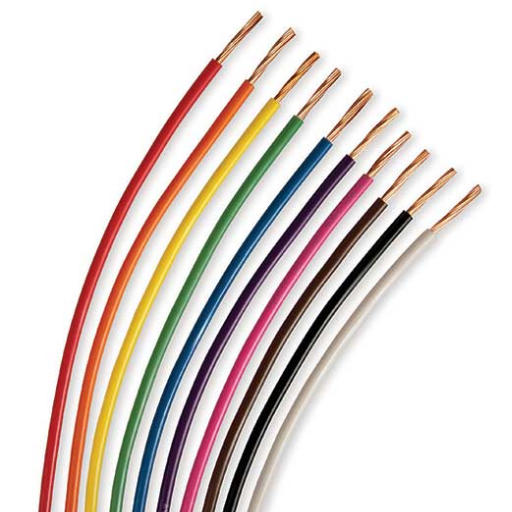

自動車用ワイヤーの理解
自動車用電線は、車両の電気システムに不可欠な部品であり、様々な機器や機能に電力を供給するための電圧を供給します。優れた導体である電線は銅またはアルミニウムで作られ、機械的な損傷を防ぎ安全性を確保するために硬質絶縁材で覆われています。自動車用電線は、ゲージサイズ、絶縁材の種類、用途によって異なりますが、一般的には日常的に使用する一次電線、高電流負荷を流すバッテリーケーブル、回路を保護するヒューズリンク電線などがあります。一般的に、適切な種類の電線を使用することで、車両の電気システムは完璧かつ確実に動作します。
自動車用ワイヤーとは何ですか?
自動車用電線は、車両の様々な電気系統や部品に設置する必要がある、高度に特殊化された電線です。一般的に、高温、激しい振動、油などの化学物質、さらには燃料といった過酷な条件に耐えられるよう作られています。自動車用電線は、その性質上、非常に高い導電性を持つ銅またはアルミニウムで作られるべきです。絶縁体には、PVC、GPT、高温架橋ポリエチレンなどの強力な素材が使用され、長寿命と安全性が確保されます。これらの電線は、従来の電気機器への電力供給、バッテリーケーブルの高電流伝送、回路保護用のヒューズリンク電線など、特定の用途に合わせて、ゲージやタイプが異なります。適切な自動車用電線を選択することは、車両の電気系統の大部分が最適かつ安全に機能するために不可欠です。
さまざまな種類の自動車用ワイヤーの重要性
自動車用電線の重要性は、車内の様々な電気システムの多様な需要パターンに対応できる能力にあります。架橋ポリエチレンなどの高温ケーブルは、耐熱性が求められるボンネット下の用途に一般的に使用されます。バッテリーケーブルは、バッテリーから車両の電気部品へ電力を伝送するために、高電流に耐えられるように設計されています。ヒューズリンクワイヤは、過負荷状態で溶断することで回路を保護し、損傷や火災から保護します。適切な電線を使用することで、性能が向上するだけでなく、長期的な信頼性と安全性も保証されます。さらに、湿気、振動、化学物質が存在する環境での発熱と摩耗を最小限に抑えるため、電圧降下要件に基づいて電線の絶縁体を選定する必要があります。
自動車用ワイヤーの一般的な用途
自動車用電線は、車内の電気系統を効率的かつ確実に稼働させるために、何千もの用途で使用されています。代表的な用途には、ヘッドライト、テールランプ、室内灯など、照明システムへの電力供給があり、これらは照明と環境からの安全性を提供します。また、点火システム、スターターモーター、オルタネーターなどの重要なユニットに電力を供給するための自動車用電線と見なされ、車両のスムーズな走行を確保し、エンジンの二次的なプロセスになります。自動車用電線は、インフォテインメント、ナビゲーション、診断ネットワークなど、多くの最新設定システムに接続し、利便性と機能性を高めます。その他の用途には、燃料システム、HVAC（暖房、換気、空調）、エアバッグやABS（アンチロックブレーキシステム）などの安全システムがあります。自動車用電線は本質的に柔軟性があるため、今日の自動車の複雑な電気要件を満たすことができます。

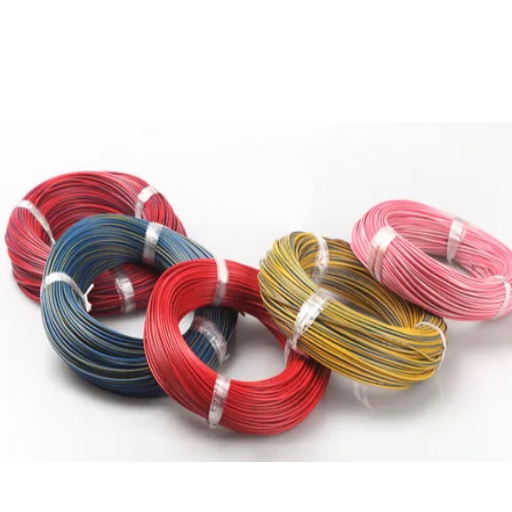

自動車用ワイヤーの種類
自動車用電線は、その用途に応じて、性能、信頼性、安全性を確保するために様々な種類があります。代表的な種類は以下の通りです。
GPTワイヤー
低電圧用の一次電線で、常に非常に柔軟で、油や化学物質に対する耐性があります。
GXLワイヤー
この電線は絶縁体が非常に薄く、高温にも耐えられるため、過酷な環境に最適です。
TXLワイヤー
車内の非常に狭いスペースや耐久性が必要とされる状況向けに設計された、より細く軽量なワイヤータイプです。
SXLワイヤー
このワイヤは、さらに厚い絶縁材を特徴としており、要求の厳しい用途でも耐摩耗性が向上します。
バッテリーケーブル
バッテリーをスターターや電源システムに効率的に接続するために、高負荷アプリケーションで使用されます。
各ワイヤ タイプは特定の機能を念頭に置いて設計されているため、自動車の電気配線システムが完璧に接続された状態が維持されます。
一次側ワイヤ：特性と用途
一次電線は、主に車両の低電圧電気用途に使用される、汎用性の高い単導体電線です。柔軟性と強度に優れ、狭い場所への配線に適しています。一次電線は主に銅またはアルミニウムで作られており、電流の良導体となります。絶縁体にはPVCなどの熱可塑性材料が使用されており、耐薬品性、耐湿性、耐摩耗性に優れています。この電線は、照明、スイッチ、リレーなど、信頼性の高い性能が求められる自動車部品の配線に適しています。様々なサイズと色が用意されており、識別が容易で、様々な電気システムとの互換性も確保されています。広範囲の温度範囲で動作するように設計されているため、様々な環境条件下で信頼性の高い性能を発揮します。
PVC自動車用ワイヤー：利点と限界
PVC自動車用電線は、その数々の利点から、自動車の電気システムに広く採用されてきました。PVC絶縁材を用いた耐久性の高い電線は、湿気、薬品、摩耗に対する耐性を備え、過酷な環境下でも優れた性能を発揮します。また、PVC電線は安価で、様々なゲージとカラーバリエーションが用意されているため、整理整頓が容易で、様々なシステムへの適用も可能です。さらに、幅広い温度範囲に耐えられるため、様々な条件下での自動車用途に最適です。
PVCワイヤーの利点
- 耐久性があり、湿気、化学薬品、摩耗に耐性があります
- ほとんどのアプリケーションに対応するコスト効率の高いソリューション
- さまざまなゲージと色をご用意
- 良好な温度範囲耐性
- 整理と設置が簡単
PVCワイヤーの限界
- 猛暑下ではパフォーマンスが低下する
- 架橋ポリエチレン（XLPE）よりも柔軟性が低い
- 狭い場所や振動の多い場所での使用は制限されます
- 環境への懸念 - 簡単にリサイクルできない
- 燃焼すると有毒ガスを放出する可能性がある
これらのいくつかの制限にもかかわらず、PVC 自動車用ワイヤーは、ほとんどの自動車の電気アプリケーションにおいて、実績があり、最も安価な代替品となっています。
架橋自動車用電線：特徴と用途
架橋ポリエチレン（XLPE）などの材料から作られる自動車用架橋電線は、従来のPVC絶縁材に比べていくつかの利点があります。主な特徴は優れた耐熱性で、高温下でも劣化することなく耐えられるため、高性能エンジンを搭載した現代の自動車に最適です。さらに、架橋電線は優れた耐摩耗性を備えており、化学物質、油、激しい振動など、過酷な環境条件下でも優れた性能を発揮します。
さらに、優れた柔軟性を備えているため、複雑な車両設計によくある狭いスペースにも容易に設置できます。架橋自動車用電線はPVCよりも優れた絶縁特性を備えており、電気絶縁性が向上し、ショートの可能性を低減します。そのため、ほとんどの場合PVCよりも高価ですが、その性能と信頼性は、特に負荷の高い用途において、初期コストを十分に上回る場合が多くあります。通常、架橋自動車用電線は、エンジンルーム、バッテリーケーブル、電気自動車内の高電圧部品など、重要性の高い領域で使用されます。

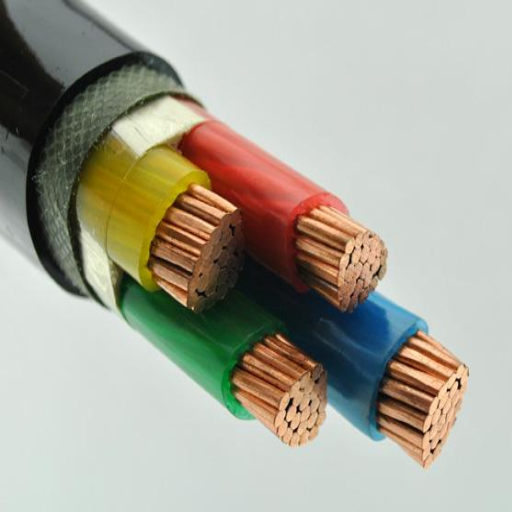

自動車電気配線規格
自動車配線規格は、安全性、信頼性、およびシステムの互換性を確保するために制定されています。これらの規格は、電線の絶縁、導体材料、定格電圧、および耐熱性に関するものです。一般的な規格としては、単芯電線の性能要件を概説したISO 6722や、低電圧一次側ケーブルの仕様であるSAE J1128などがあります。基本的に、配線規格は、自動車配線アプリケーションで想定される機械的、電気的、および環境的ストレスに電線が耐えられることを保証するために制定されています。
自動車業界の配線規格の概要
配線規格は、過酷な条件下での車両の安全性、信頼性、そして効率性を確保します。例えば、単芯電線の温度、電圧、耐燃性に関する規格ISO 6722、特に1128ボルト未満の低電圧自動車一次電線の要件に関する規格SAE J60、そして熱および機械耐久性に特に配慮した道路車両の電線性能に関する規格ISO 14572などが挙げられます。
これらの規格では、現代の自動車に使用される電線は、熱、振動、化学物質への曝露下でも性能を維持できることが求められています。これらの規格への準拠は、自動車部品間の互換性を確保し、製造を容易にし、故障の可能性を低減します。標準化された試験（熱老化試験、耐電圧試験、摩耗試験など）は、電線の性能保証にさらに貢献します。これにより、メーカーや設計者は製品に対する信頼を得ることができます。
自動車用電線の種類に影響を与える主な規制
自動車用電線の種類について言えば、単芯車両用電線に関するISO 6722設計要件などの主要な規制を挙げることができます。これらの要件は、自動車の環境下での電線の耐久性と信頼性を確保するものです。SAE J1128も北米では必須規格であり、自動車の低電圧一次電源用電線に関係しています。これらの要件はすべて、この分野における安全性、性能、互換性の確保に貢献し、厳しい要求を満たすための電線の試験とエンジニアリングの指針となります。
規格が安全性とパフォーマンスに与える影響
標準化された自動車配線規格は、安全性と性能に関するものです。これらの規格は、極寒から高温、振動から湿気、化学物質からその他の環境に至るまで、様々な環境条件における配線システムの信頼性を確保するために制定されています。しかし、ISO 6722に規定されているように、自動車に使用される電線の温度範囲と機械的耐久性は、現代の自動車のより高い電気需要にも耐えうる性能を備えていなければなりません。
安全への影響: 安全性の観点から、ISOやDINなどの規格を遵守することは、電気火災、システム故障、または短絡のリスクを軽減するのに役立ちます。理想的には、配線規格を適切に実装することで、電気系統の問題に関連する車両リコールの約70%を回避できます。さらに、SAE J1128に規定されている耐摩耗性や耐腐食性などの試験は、長期的な安全性と信頼性を直接的に向上させます。
性能面では、標準化された配線システムはエネルギー効率を向上させ、車両重量を軽減します。例えば、FLRY規格に基づく軽量電線の使用は、車両重量を約5%軽減し、燃費向上と排出量削減に貢献します。最終検証までは、これらの規制に基づき、より高い仕様の材料とより厳しい製造公差の材料を使用することで、メーカー間の一貫性を確保し、性能を最大限に高め、自動車設計における持続可能性への高まる需要に対応できます。
これらの世界標準を順守することで、安全性、革新性、環境保護をますます重視する世界市場において自動車会社の競争力を維持しながら、ユーザーを保護することができます。

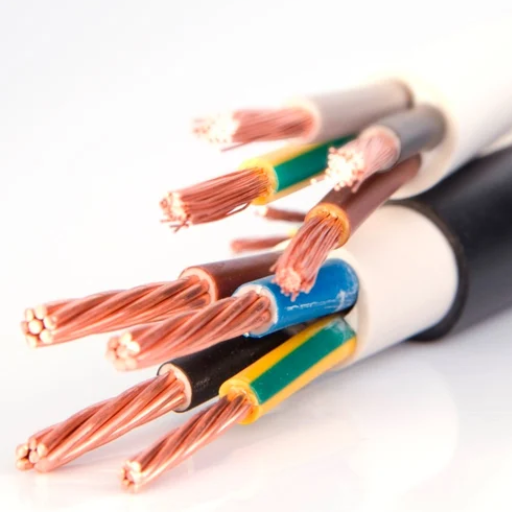

適切な自動車用ワイヤーの選び方
自動車用ワイヤーを選択する際には、次の主な要素を考慮する必要があります。
過熱することなく適切な電流を流すために、電気負荷に基づいて電線ゲージを選択してください。電線が細いほど電流は少なく、太いほど負荷は大きくなります。
過酷で要求の厳しい自動車環境においては、高耐久性・耐熱性の断熱材を選択することが有利となります。PVCは一般的に広く使用されていますが、架橋ポリエチレンは極めて高温の環境でよく使用されます。
特に狭い空間や動きが頻繁な場所では、ワイヤーが用途に対して柔軟であることを確認してください。
電線は、過酷な屋外環境に耐えるために、湿気、摩耗、化学物質に耐えなければなりません。
安全性と信頼性を高めるために、選択したワイヤが SAE や ISO 要件などの自動車規格と規制を満たしていることを確認します。
車両に適したワイヤーを選択した後、互換性と最適なパフォーマンスについて製造元の推奨事項を確認してください。
ワイヤーの種類を選択する際に考慮すべき要素
ワイヤの種類を選択する際には、安全性、効率性、アプリケーションとの互換性を確保するために、いくつかの重要な考慮事項を考慮する必要があります。
- ワイヤーゲージ (AWG): 電流負荷と回路全体の長さに基づいてワイヤゲージを選択してください。高電流負荷アプリケーションでは、過熱や電圧降下のリスクを防ぐため、より太いワイヤ（AWG番号が低いもの）が必要です。
- 導体の材質： 導体は銅とアルミニウムからお選びいただけます。銅は優れた導電性と柔軟性を備えているため、銅が推奨されます。アルミニウムは軽量で、特定の用途においてはよりコスト効率が高いため、現実的な代替品となります。
- 絶縁タイプ： 絶縁材は、高温や化学物質への曝露といった動作条件に耐えられる必要があります。一般的な絶縁材の種類としては、一般用途のPVC絶縁材や、過酷な環境に適した架橋ポリエチレン（XLPE）絶縁材などがあります。
- 温度定格： ストレス下での故障を防ぐために、電線絶縁体の温度定格は、アプリケーションの動作熱レベルと互換性がある必要があります。
- 定格電圧： 信頼性の高い電気性能と安全性を確保するには、ワイヤの電圧要件を満たすか、それを上回る必要があります。
- 抵抗： 過酷な環境では、湿気、油、紫外線、摩耗に耐えるように特別に設計されたワイヤを使用することで、ワイヤの寿命が延び、信頼性が維持されます。
- 柔軟性とアプリケーションのニーズ: 可動部品や限られたスペースを伴う用途では、曲げや振動に耐えられる柔軟なワイヤまたは編組構造を優先する必要があります。
これらの考慮事項を念頭に置くと、長期的な機能性を保証する標準と変更に沿って、特定のプロジェクトに適したワイヤ タイプを選択するのに役立ちます。
さまざまな用途におけるワイヤタイプの比較分析
特定の用途向けにワイヤを選択する場合、導電性、絶縁性、柔軟性、耐久性などの特性とともにワイヤの挙動を分析する必要があります。
| 比較要因 | オプション | オプションB | 最適な使用例 |
|---|---|---|---|
| 銅とアルミニウム | 銅：最高の導体、耐久性に優れている | アルミニウム：軽量、安価、適切な設置が必要 | 高性能のための銅、電力分配のためのアルミニウム |
| ソリッド vs ストランド | 堅牢：恒久的な設置、低コスト | 撚線：柔軟、耐振動 | 建物配線には単線、自動車/電子機器には撚線 |
| PVC 対 シリコン | PVC: コスト効率が高く、耐湿性/耐薬品性がある | シリコン：耐高温性 | 一般用途にはPVC、極度の熱にはシリコン |
| シールド付き vs シールドなし | シールド: EMI保護、敏感なアプリケーション | シールドなし：安価、干渉が最小限 | オーディオ/通信用にシールド、電源用にシールドなし |
これらの比較により、選択した配線の種類を特定のプロジェクト要件に合わせて調整できるようになり、アプリケーションが最適かつ安全でコスト効率の高い方法で実行されることが保証されます。
自動車アプリケーションにおける配線のベストプラクティス
安全な自動車配線は、安全性、耐久性、そして最適なシステム性能を確保する方法で実施する必要があります。配線プロジェクトに適用できる優れたプラクティスには、以下のようなものがあります。
- 適切なワイヤタイプとゲージを選択してください: 電線ゲージを選択する際には、安全な動作を確保するために電気負荷を考慮してください。スターターモーターなどの大型システムには太い電線（ゲージ番号の小さいもの）を使用し、センサーなどの低電流回路には太いケーブルを選択します。使用する電線の長さに応じて、電流値と予想される電圧降下を常に考慮する必要があります。
- 高品質の断熱材を使用する: 自動車用電線に使用する絶縁材料は、耐熱性、耐薬品性、耐摩耗性を備えたものを選定する必要があります。これらの材料は、短絡を防ぎ、過酷な条件下でも信頼性を確保するのに役立ちます。
- 配線を安全に配線する: 配線が鋭利な角、可動部品、熱源に接触しないように注意してください。さらに、コンジット、グロメット、ケーブルタイなどを設置して保護を強化し、配線を所定の位置に維持することで、振動や経年劣化を防ぎます。配線経路を慎重に検討することで、メンテナンスが容易になり、損傷の可能性も低減します。
- 適切な終端と接続をインストールします。 強度を高め、湿気や腐食から保護するために、熱収縮チューブを使用した圧着接続を使用してください。はんだ付けは追加の安全対策として使用できますが、はんだが脆くならないように細心の注意を払ってください。
- 配線システムのテストと検証: マルチメーターや回路テスターなどの診断ツールを使用して、配線の導通、抵抗、電圧レベルを確認してください。定期的に点検とテストを実施し、不具合が現れる前に発見しましょう。
- 業界標準に従う: ケーブルの性能要件を定める道路車両向けISO 6722などの自動車配線規格を遵守してください。ガイドラインに従うことで、すべての安全対策が確実に満たされ、電気システムの品質が向上します。
近年、自動車配線の分野では、車両総重量の軽量化を目的とした軽量アルミ配線の採用や、複雑なデータ通信システムに対応するために電気自動車にイーサネットベースのアーキテクチャを導入するといった開発が進んでいます。これらのトレンドに関する知識と徹底した配線手順を習得することで、効率的で信頼性が高く、将来を見据えたシステムを設計できます。

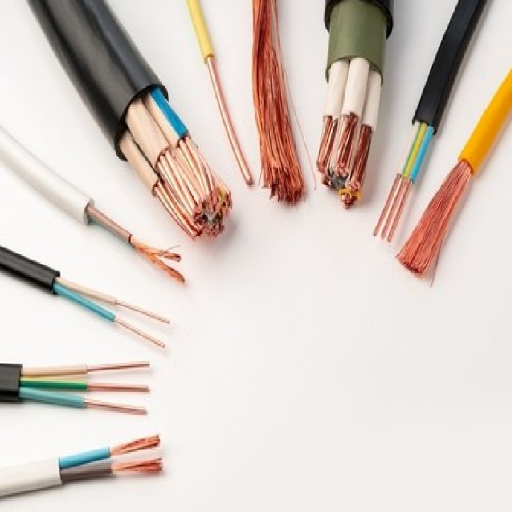

自動車配線の将来動向
未来の自動車配線は、効率性、接続性、そして持続可能性が鍵となります。車両の軽量化、ひいては燃費向上のため、アルミニウムや先進複合材といった軽量素材がメーカーの間でますます人気を集めています。一方、イーサネットベースのアーキテクチャは、主に電気自動車や自動運転車といった現代の車両において、大容量データパケットの伝送を容易にしています。こうしたシステムは、センサー、コントローラー、そしてソフトウェア間の高速かつ低遅延な通信を可能にします。環境に配慮したもう一つの提案は、リサイクル可能な素材の使用と、環境への影響を最小限に抑える配線製造プロセスです。こうした一連のイノベーションにより、自動車業界はより想像力豊かで、より環境に優しく、よりコネクテッドな車両の開発に向けて邁進しています。
自動車用電気配線の革新
現代の自動車の絶え間なく変化するニーズに応えるため、自動車業界では電気配線において数々の進歩を遂げてきました。従来、自動車の配線は銅線が標準と考えられていましたが、軽量なアルミ線が代替として徐々に進化を遂げています。アルミ線は車両の軽量化と燃費向上に貢献します。さらに、電気自動車（EV）の普及に伴い、高電圧配線システムが開発され、最適な電力供給と安全性が確保されています。最新の多重配線システムにより、複数の信号を1本のケーブルで伝送できるようになり、ワイヤーハーネスの簡素化と軽量化が実現しています。
スマート配線統合: スマート配線の統合は、もう一つのイノベーションです。スマート配線は、内蔵センサーと診断ツールを用いて、リアルタイムでパフォーマンスを監視し、故障を未然に防ぎます。また、リサイクル可能で生分解性のある配線材を使用することで、持続可能性の目標達成と環境への影響の低減が期待されています。これらの主要なソリューションは、データ漏洩を防ぐための堅牢なサイバーセキュリティプロトコルも備えており、より革新的で安全かつ効率的な輸送を実現するという業界のビジョンを体現しています。
電気自動車向けの新しいワイヤー技術
EV分野における新たな配線技術は、性能、安全性、そして持続可能性を追求しています。一つのトレンドは、電気自動車のより高い電力要件を満たすように設計された高電圧配線システムの開発です。これらの高電圧システムは、急速充電電流を流し、迅速なエネルギー伝達を促進するように設計されており、効率的な車両性能を保証します。もう一つのイノベーションは、アルミニウム配線などの軽量自動車用配線の技術と材料に関するもので、車両総重量の軽減に寄与します。これは最終的に車両のエネルギー効率を向上させ、航続距離を延ばすことにつながります。耐熱性と耐久性に優れた絶縁材料は、過熱や摩耗を防ぐことで、配線システムの安全性と寿命の向上につながる重要な進歩です。
ケーブル開発において持続可能性が重要な考慮事項となっていることも強調しておくべき点です。メーカーは、残留環境影響を最小限に抑えるため、リサイクル可能で生分解性の配線材料を選択するケースが増えています。したがって、これらの開発は、より環境に優しい交通機関を推進するための世界的な取り組みと合致しています。また、電気系統の動作に関する最新データを提供し、その故障を検知することで信頼性と予防保守の機能を向上させる革新的な配線システムも増加しています。これらすべてが、より革新的で持続可能な次世代EVに向けた技術を推進することにつながります。
持続可能性がワイヤーの種類に与える影響
電気自動車（EV）用の電線の開発は、持続可能性を最優先に考えています。工業化の進展に伴い、廃棄物の削減と資源の節約のため、アルミニウムや生分解性ポリマーなどのリサイクル可能な素材が好まれるようになっています。例えば、アルミニウム電線は、車両のライフサイクル全体を通してリサイクル可能であること、そして軽量であることから、車両の効率性を向上させるという理由から求められています。今後、製造プロセスはエネルギー消費量と排出量の削減を通じてより環境に配慮したものとなり、地球環境への配慮と整合したあらゆる目標を達成していきます。こうした取り組みにより、EVの配線システムは持続可能性を確保するだけでなく、特定の環境規制にも準拠しており、環境意識の高い購入者にとって魅力的なものとなっています。
主要なポイント（要点）
安全で効率的、そして信頼性の高い車載電気システムを実現するためには、自動車用電線の種類を理解することが不可欠です。適切なゲージと絶縁材の選択から業界標準の遵守、そして将来のイノベーションの活用まで、適切な電線選定は、環境および安全要件を満たしながら最適な性能を確保します。従来のPVC電線を使用する場合でも、電気自動車向けの高度な架橋材料を検討する場合でも、最良の結果を得るには、常に品質、コンプライアンス、そしてアプリケーション固有の要件を最優先に考えてください。
参照ソース
「モデリングと実験結果に基づく自動車用電力網の電圧安定性解析」
「電動およびハイブリッド電動非道路移動機械 - 現状と将来動向」
よくある質問（FAQ）
車両で使用される自動車用ワイヤーにはどのような種類がありますか?
自動車用電線には、プライマリー電線、バッテリーケーブル、そしてTXL電線やGXL電線といった特殊電線など、様々な種類があります。それぞれの種類は特定の用途向けに設計されており、車両の電気システムの要求を満たすために、様々なレベルの絶縁性、耐熱性、柔軟性を備えています。
自動車の電線の絶縁は性能にどのような影響を与えますか?
自動車用電線絶縁体は、高温、湿気、摩耗といった過酷な環境から電線を保護する上で重要な役割を果たします。PVCや架橋絶縁体などの素材は優れた耐熱性と耐久性を備えており、様々な環境下でも電線の性能と安全性を維持します。
自動車用途に最適なワイヤーは何ですか?
車載用途に最適な電線は用途によって異なります。一般的な回路配線には一次電線が推奨されることが多い一方、バッテリーケーブルでは高い電気負荷に対応するため、より厚い絶縁材が求められます。GXLやTXLなどの電線は、耐高温性と柔軟性に優れているため、現代の車載用途に最適です。
自動車用一次側線の温度範囲はどのくらいですか?
自動車用一次電線は通常、-40℃～125℃の温度範囲に対応しており、さまざまな環境条件に耐えることができます。この耐熱性は、特にボンネット下や車内用途において、電線の寿命と安全性を確保するために不可欠です。
自動車プロジェクトに適したタイプのワイヤを選択するにはどうすればよいですか?
適切な電線の種類を選択するには、電気負荷、設置環境、スペースの制約など、プロジェクトの具体的な要件を理解する必要があります。安全かつ効率的な性能を確保するには、電線の太さ、絶縁体の種類、高温や過酷な条件に耐えられる設計かどうかといった要素を考慮する必要があります。
PVC と架橋自動車用ワイヤーの違いは何ですか?
PVC自動車用電線は、優れた耐熱性と耐摩耗性で知られています。一方、架橋絶縁電線は、耐久性と柔軟性に優れています。架橋絶縁体は高温にも耐えられるため、過酷な環境にさらされる用途で多く使用され、トラックやトレーラーに最適です。
バッテリー ケーブルとは何ですか。何に使用されますか?
バッテリーケーブルは、車両のバッテリーを電気系統に接続するために用いられる太い電線です。高電流に対応できるよう設計されており、通常は過酷な条件にも耐えうる強固な絶縁体を備えた銅線で作られており、車両の電気部品への確実な電力供給を保証します。
薄肉ワイヤは自動車用途に使用できますか?
はい、薄肉電線は、スペースが狭く、重量が懸念される自動車用途に使用できます。ただし、特に熱や摩耗にさらされる可能性のある環境では、電線が電気性能と安全性に関する必要な基準を満たしていることを確認することが不可欠です。
自動車の配線の安全性と信頼性を保証する規格は何ですか?
自動車用配線は、安全性と信頼性を確保するための特定の規格に準拠する必要があります。これらの規格では、絶縁材の種類、耐熱性、耐久性といった要素を評価し、自動車用途に特有の電気負荷や環境条件に電線が耐えられることを保証します。
