トグルスイッチの配線方法：トグルスイッチと配線に関する包括的なガイド

トグルスイッチの配線 一見難しそうに思えるかもしれませんが、手順に従えば意外と簡単で満足感も得られます。電気系統の更新、自作プロジェクト、デバイスの修理など、どんな場合でもトグルスイッチの基本と配線方法を知っておく必要があります。トグルスイッチはほぼあらゆる業界で使用されており、主な役割は電流の流れを止めたり通したりすることです。このガイドでは、トグルスイッチの動作原理から必要な工具、配線方法まで、トグルスイッチに関するあらゆることをステップバイステップで解説します。この記事を読み終える頃には、あらゆるトグルスイッチの配線に必要な知識を習得し、自信を持ってプロジェクトを開始できるでしょう。

トグルスイッチについて

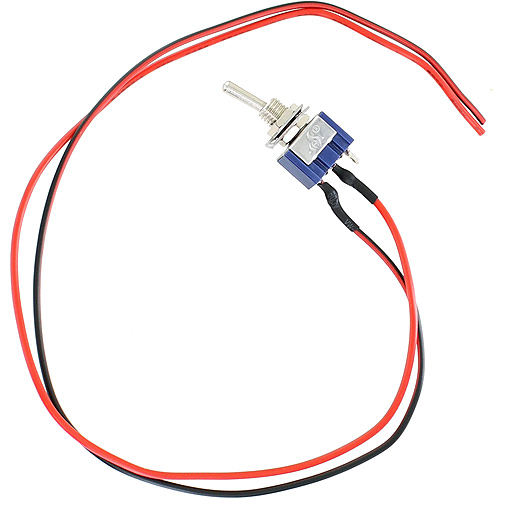

トグルスイッチは、電気回路のオン/オフに使用される最もシンプルなタイプのデバイスです。通常、レバーまたはハンドルを備えており、スイッチをオン/オフの位置間で切り替えます。これらのスイッチは、単極、双極など、1つまたは複数の回路の制御に対応するために、さまざまな構成で提供されています。また、堅牢性と使いやすさが高く評価されているため、機械から車両、家庭用電化製品まで、あらゆる用途に使用できます。トグルスイッチは主に、負荷への交流または直流の電流を最も効率的に流したり遮断したりすることを目的としています。

トグルスイッチとは何ですか?

トグルスイッチは、現代の電気設備に欠かせない要素であり、手動で開閉することを目的としています。レバーまたはアクチュエータの位置を変えることで動作し、電流の流れに応じて動作を行います。トグルスイッチは、特定の用途に応じて、SPST（単極単投）、SPDT（単極双投）、DPDT（双極双投）など、様々な構成で区別されます。

通常、トグルスイッチは、制御する回路との互換性を考慮して、電圧と電流で定格が決まります。例えば、産業用トグルスイッチは10A～30Aという高い電流定格と120Vまたは240Vという高い電圧定格を備えていますが、家庭用電化製品やデバイスで使用される小型のトグルスイッチは、通常、定格が低くなります。

耐久性はトグルスイッチのもう一つの基準です。多くのスイッチは、過度の熱、振動、湿気といった過酷な環境条件に耐えられるよう設​​計されており、IP保護等級の筐体を備えている場合が多いです。最近では、ユーザーフィードバック用のインジケータLEDを備えた新しいタイプもあり、簡単で直感的な操作が可能です。

したがって、トグル スイッチは、その汎用性、信頼性、使いやすさにより、電気工学および設計システムにおける日常的および産業的な目的に不可欠な要素となっています。

トグルスイッチの種類

トグル スイッチにはさまざまな種類があり、それぞれタスクや用途に適しています。

各制御アクショントグルスイッチは、環境に固有の独自の機能目的を果たすため、家庭用電化製品から産業システムまで、さまざまなアプリケーション分野で大きな意義を持ちます。

トグルスイッチの応用例

トグルスイッチは、幅広い分野でその汎用性と信頼性で知られています。

• 家電： 重要なオン/オフ機能を備えた照明スイッチ、電動工具、キッチン家電
• 産業システム: 機械の制御、重機の操作と停止、コンベアベルトの操作
• 自動車部門： 過酷な条件下でも信頼性の高い動作が求められるヘッドライト、イグニッション、ダッシュボードのコントロール
• 航空宇宙および海洋アプリケーション: 精度と堅牢性が求められるナビゲーションシステムや重要な機器

汎用性とシンプルな操作機構を併せ持つため、さまざまなアプリケーションで重要なコンポーネントとなります。

トグルスイッチの配線準備

必須の準備手順

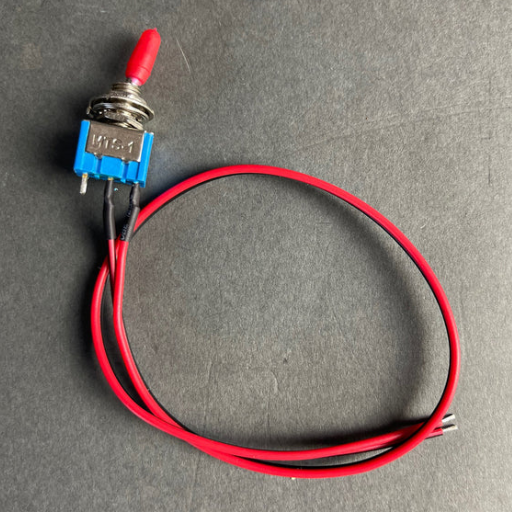

1. ツールと材料の収集: ドライバー、ワイヤーストリッパー、絶縁テープなどの必要な器具、および作業に関連するワイヤーとコネクタがあることを確認してください。
2. 電源をオフにする: 配線作業中は安全を確保するため、電源を切断する必要があります。
3. 回路を決定する: トグル スイッチが 1 つのデバイスを制御するのか、複数のデバイスを制御するのかを確認し、それに応じて配線パターンを計画します。
4. コンポーネントを確認します: スイッチとワイヤーに損傷がないかテストし、安全な使用と適切な機能を保証します。
5. 配線準備: トグルスイッチの周りに十分な長さを確保しながら、ワイヤの端から絶縁体を剥がします。

そうすることで、トグル スイッチを配線するための安全で効率的なセットアップが作成されます。

必要なツールと材料

安全上のご注意

• 電源を切る: 必ず電源をオフにし、電源プラグを抜き、回路に電力が供給されていない状態で作業してください。そうしないと、感電や怪我につながる可能性があります。
• ツールとワイヤーを検査する: 使用前に、すべての工具、配線、部品に損傷や摩耗がないか点検してください。工具、部品、配線、その他の機器が損傷していると、電気事故が発生する可能性が高くなります。
• 絶縁ツールを使用する: 通電中の電線に誤って触れないようにするため、必ず絶縁ハンドル付きの工具を使用してください。
• 保護具を着用してください: 安全メガネと絶縁手袋は、電気システムを扱う際の保護を強化するのに役立ちます。
• 水や湿気を避けてください: 水は感電の危険性を大幅に高める可能性があるため、作業スペースは乾燥した状態に保たなければなりません。
• 回路を理解する: 配線図と回路の目的を調べて、ショートや火災の原因となるような誤った構成をしないようにしてください。
• 接続を再確認してください: すべての接続が完了したら、電源を入れる前に、接続が機械的に強力であり、適切に絶縁され、正しい向きになっていることを確認してください。
• セットアップをテストします。 最も安全な方法は、電源を入れる前にマルチメーターで回路の導通をテストし、問題がないことを確認することです。

すべての安全上の危険を遵守することで、あらゆる可能性を減らし、作業環境と配線プロジェクトを効率的かつ安全に機能させることができます。

適切なトグルスイッチの選択

プロジェクトに特定のトグル スイッチを選択する際には、いくつかの考慮事項を考慮する必要があります。

これらの要素を総合的に考慮すると、電気プロジェクトの要件にぴったり合うように絶妙に調整されたトグル スイッチを選択するのに役立ちます。

トグルスイッチの配線手順ガイド

トグルスイッチの取り付け

トグルスイッチの取り付け

トグルスイッチの取り付けは、適切な操作と安全性を確保するために比較的簡単な手順で行えます。スイッチの設置場所は、作業者の手の届く範囲で、可動部品や水の浸入がない安全な場所を選んでください。ドリルまたは切削工具を使用して、スイッチの寸法に対応する適切なサイズの穴を取り付け面に開けます。トグルスイッチを穴に挿入し、付属の取り付け金具（ナット、ネジなど）で固定します。スイッチがしっかりと固定され、正しい方向に取り付けられていることを確認してください。

配線の接続方法は、スイッチの取り付け後の構成によって異なります。通常は、電源線、負荷線、アース線をスイッチのそれぞれの端子に接続します。すべての接続が確実に固定され、むき出しの配線が露出していないことを再確認してください。配線後すぐにトグルスイッチの動作をテストし、正しく動作することを確認してから、設置を完了してください。安全第一！設置作業中は必ず電源を切ってください。不明な場合は、資格のある電気技師に依頼することを検討してください。

インストールのテスト

インストールが成功したことを確認するには、次の手順に従ってください。

1. 接続を調べます: すべての配線が、接続すべき端子に正しく接続されているか確認してください。配線が緩んだり露出したりしていないか確認し、すぐに修正してください。
2. 電源を入れます: ブレーカーまたは電源をオンにして回路の電源をオンにします。
3. トグルスイッチをテストします。 制御対象装置を確認しながらスイッチのオン/オフを切り替えると、制御対象装置（白熱灯、モーターなど）がそれに応じて動作するはずです。

トラブルシューティング：

• デバイスが動作しない場合は、配線図に従って配線が正しいことを確認してください。
• マルチメーターを使用して導通を確認し、スイッチ端子と負荷に電圧が存在することを確認します。
• 故障したスイッチを使用するか、別のスイッチをテストして、故障したスイッチが原因であるかどうかを確認します。

トラブルシューティングを行ってもトグルスイッチが動作しない場合は、専門の電気技師のサービスが必要になる場合があります。デバイスの安全な設置と、通常通りの使用前に実際に動作することを確認するために、テストが重要です。

一般的な問題のトラブルシューティング

トグル スイッチの一般的な問題については、以下を確認してください。

これらのチェックを行った後も問題が解決しない場合は、安全上の理由から資格のある電気技師を呼ぶのが最善です。

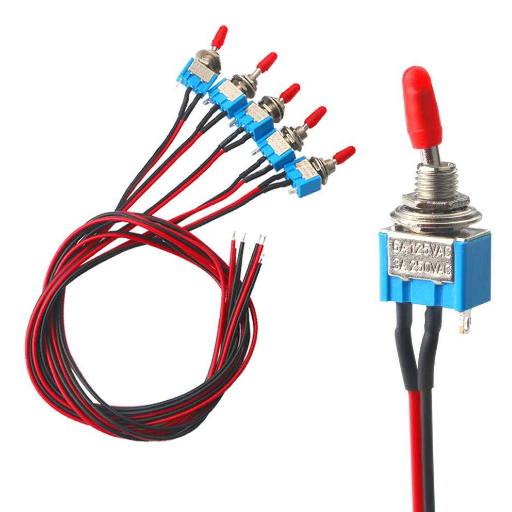

トグルスイッチの購入

トグル スイッチの購入に関する重要な考慮事項については、次のとおりです。

• 電気定格： トグルスイッチの電圧と電流の定格は、誤動作や危険を引き起こさないように、適用範囲内で考慮する必要があります。
• スイッチタイプ： いくつかの異なる回路では、トグル スイッチに単極、双極、またはその他の構成が必要となるため、これは検討事項です。
• 耐久性： トグル スイッチは、特に過酷な環境で使用する場合には、より長持ちさせるために、高品質の材料を使用する必要があります。
• 応用： トグル スイッチは、自動車、家庭用、産業用など、特定の用途に合わせて選択する必要があります。
• サイズとフィット感: スイッチの寸法が、設置予定のセットアップまたはパネルにぴったり合うことを確認してください。
• 資格： スイッチが UL や CE などの安全基準に準拠しているかどうか、認証を確認する必要があります。

上記の点を考慮することで、安全性と信頼性を備え、ニーズにぴったり合ったトグルスイッチを選択できます。

トグルスイッチの購入場所

トグル スイッチを購入する際は、いくつかの適切な場所を検索してください。

これらのプラットフォームでは、アプリケーションの要件に合わせて、安価なスイッチからカスタムメイドのプレミアムグレードのスイッチまで、幅広いオプションにアクセスできます。

購入時に考慮すべき要素

トグル スイッチの購入を検討する際には、正しい選択をするためにいくつかの重要な要素を考慮します。

1. 耐久性と素材: スイッチの耐久性と材質を確認してください。これはスイッチの動作能力と寿命に影響します。
2. 電気的仕様： 電圧と電流に関する仕様を考慮し、現在のプロジェクトに適していることを確認します。
3. スイッチ構成 本当に必要なものに応じて、トグル スイッチのタイプ (SPDT、DPDT) を選択します。
4. 品質検証: 購入する前に、顧客のレビューと認証を読んで、品質と信頼性を確認してください。

価格と品質を比較する

トグルスイッチの価格と品質について議論する際は、まず電子部品業界でよく知られているサプライヤーの中から選ぶべきです。Digi-Key、Mouser、Amazonなどのウェブサイトでは、通常、様々な選択肢とそれぞれの仕様が掲載されています。価格は、トグルスイッチの種類（SPDT、DPDTなど）、材質、メーカー名などの属性によって異なります。

総額を計算する際には、送料やその他の発生する可能性のある料金も考慮するようにしてください。
