正解 海洋電気配線 小型レクリエーションボートであれ大型商船であれ、すべての船舶に生命と財産の安全のために設置が極めて重要です 優れた海洋条件、海水への処分、継続的な振動、悪天候を考慮すると、コンポーネントはより高いグレードの基準を満たし、信頼性と耐用年数の延長を確保するために特別な技術を採用する必要があります まず、すべてのボート所有者/技術者が認識すべき船舶用電気機器、配線技術、手順の標準化について学びます このガイドは、船舶の電気システムのアップグレード、故障のトラブルシューティング、または基本の学習など、船舶用配線を安全かつ効率的に維持するのに役立ちます。.

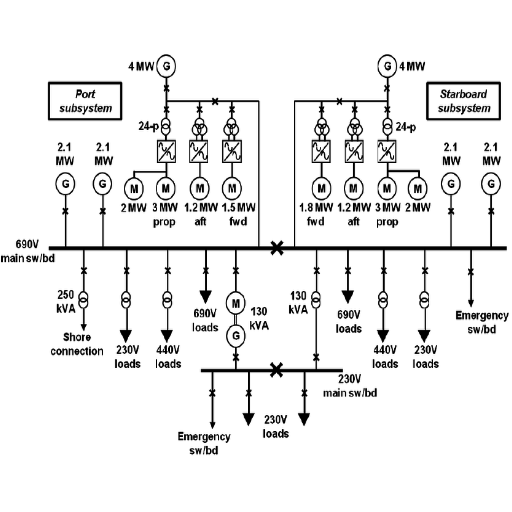

海洋電気システムの理解
船舶用電気システムの設計では、システムが安全性、機能性を満たし、過酷な環境条件に耐えられるようにしながら、船舶の機器に電力を供給することが主な考慮事項です。通常、そのようなシステムには、バッテリー、ケーブル、回路保護、スイッチ、配電パネルが含まれます。船舶用電気設備の基本原則には、船舶グレードで腐食に強い材料を使用することが含まれます。また、過負荷に対する正しい回路保護も必要であり、米国ボートヨット評議会 (ABYC) の基準など、受け入れられている基準に従って実装する必要があります。船舶用電気システムは、接続の緩みやコンポーネントの損傷などの潜在的な問題を特定するために定期的なメンテナンスと検査を受け、それによってシステムの動作信頼性が安全性を確保する必要があります。.
海洋電気システムのコンポーネント
船舶用電気システムは、船舶上での使いやすさと安全性を確保するために連携して動作するいくつかの重要なコンポーネントで構成されています。それらには以下が含まれます:
バッテリーとバッテリーバンク ー エンジンの始動、車載電子機器の操作、補助システムの動力源となる主な電源として機能します。これらは通常、海洋環境での使用に適した材料で作られた海洋グレードのディープサイクルバッテリーであり、耐久性と容量で知られています。.
配線とコネクタ ー 海洋グレードのワイヤーとコネクターを通して、海洋環境の腐食性の天候の中で独創性と耐久性が生まれます。使用されるワイヤーゲージは、電気負荷を安全に処理するために適切でなければなりません。.
回路保護 = システムが過負荷になったり、短絡したりするのを防ぐために、システムの損傷や火災の危険を回避するためにヒューズ、ブレーカー、または端子台が必要です。.
スイッチとパネル = これらの分配パネル、トグル スイッチ、およびセレクター スイッチは、容器のさまざまなコンパートメントへの電流の流れを制御および操作します。.
オルタネーターと充電システム = オルタネーターはエンジンの作動中にバッテリーを充電するため、車載システムに一定の電力供給を提供します。.
陸上電源接続 = 陸上電源入口とケーブルにより、船舶はドックにある外部電源に接続し、船内システムに AC 電力を供給できます。.
インバーターとコンバーター = これらのデバイスは AC 電力と DC 電力の間で変換され、機器に電力を供給できるようになります。.
船舶用電気規格に準拠しながら上記の一連のコンポーネントを統合することで、船舶の電気システムが信頼性が高く、効率的で、安全に動作できるようになります。メンテナンスやアップグレードが必要な場合や、進化し続ける船内電源の拡張のために後部を確保する必要があります。.
海洋等級の配線の重要性
海洋グレードの配線は、高湿度、海水、温度変化などの水生環境の過酷な条件に対応するように設計されており、通常の家庭用ワイヤーとは異なり、海洋ワイヤーは腐食環境でも優れた耐食性と長寿命を提供する錫メッキ銅、耐摩耗性、耐紫外線性、耐薬品性を備えた断熱材を製造しているため、比較的非常に丈夫で水中での使用に安全です。.
不適切な配線や、船舶定格でない電気機器の使用により、船舶内での火災や故障の発生率が大幅に増加する可能性があります。たとえば、電気故障は毎年すべての船舶事故の約 20% を占めます。ただし、高品質の船舶用ワイヤーは、安定した電気の流れを維持し、電圧降下を制限し、確実に電力を分配することで、これらの事故を減らすことができます。.
これらの船舶用ワイヤは、米国ボート ヨット評議会 (ABYC) または他の国の対応機関によって確立された厳しい基準に照らしてテストされており、走行中のボートの作業環境によって引き起こされる振動と機械的ストレスの両方に耐えるための安全性の観点から、船舶用グレードの配線への投資はあなたを遠くまで連れて行ってくれます; メンテナンスの観点から、船舶用ワイヤは腐食による故障や接続不良などの問題が最小限に抑えられるため、途中でメンテナンスコストを削減します。.
海洋グレードの配線は、船舶のオペレーターに安全性と効率性を提供し、信頼性の期待に応えます。.
ボートの共通電気規格
広く受け入れられているいくつかの規格は、船舶用電気システムの安全性と信頼性を確保するために共同で取り組んでいます。これらの規格は、ボートで使用される電気機器を設計、設置、保守するためのパラメータを概説し、過酷な海洋環境での故障のリスクを最小限に抑えることを目的としています。.
1.ABYC規格:米国ボート ヨット協議会は、ボート用電気システムの包括的な規格セットを定めており、例えば、ワイヤーサイズ、負荷電流、距離をカバーしている。接地システムはしっかりと接続されていなければならず、断熱材は高温や湿気への曝露に耐えられるものでなければならない。ABYC規格E-11は、ACおよびDC電源、配線保護、サーキットブレーカーを使用した過負荷や短絡に対する保護をカバーしている。.
2. ISO 規格: 国際標準化機構は、小型ボートの AC および DC 電気設備に関する ISO 13297 などの国際規制を発行します。ケーブルの配線、接地の手配、過電流に対する保護に関する仕様が記載されています。コンプライアンスにより、電気システムはさまざまな条件下で新しい環境および性能規格に準拠することが保証されます。.
3.UL Marine Standards: Underwriters Laboratories (UL) は、船舶用電気製品を認証します。船舶用コンポーネントのULリストに関しては、それらがテストされ、特定の安全性、信頼性、耐久性の基準を満たしていることを意味します。たとえば、UL 1426は、ケーブルが油、水、塩、紫外線腐食に耐える必要があるボートの配線をカバーしています。.
4. NFPA 302: The National Fire Protection Association brings in fire safety standards that are crucial; for instance, one applicable to pleasure and commercial motor craft is NFPA 302.NFPA 302 は、火災安全性の安全性を促進するための点火保護要件と燃料システムと電気設備の設計を規定しています。.
5.SOLAS規則:海上における人命の安全(SOLAS)条約は、商用船舶に対する電気安全規制を指示している。これらの規制は主に大型船舶に適用される;ただし、一部の要件は、非常用電源システムや耐火ケーブルなど、小型船舶の要件とも似ています。.
これらの基準を遵守することで、ボートの運航者と製造業者は、腐食、電気ショート、火災の危険など、海洋環境によってもたらされるさまざまなリスクを最小限に抑えることができます。電気システムの適切なメンテナンスと定期的な監査により、これらの法的措置が遵守されていることが保証され、最終的にはあらゆる種類の船舶の円滑な機能と運航の安全性が向上します。.

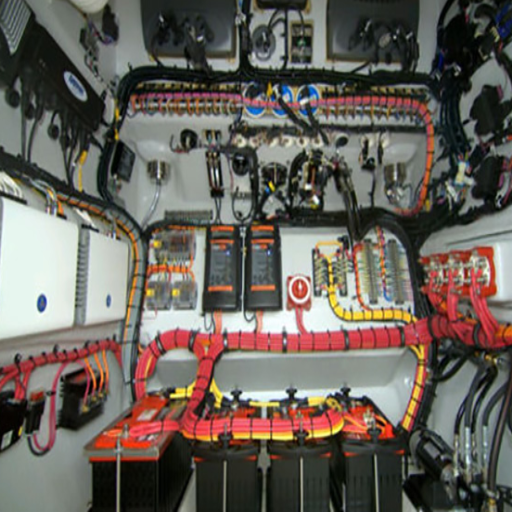

ボートの配線技術
ボート遊びの安全性と効率性で考慮される主な側面の1 つは配線プロセスです。 耐食性と過酷な海洋雰囲気での耐久性の高い錫メッキ銅製の船舶グレードのワイヤーを使用してください。 湿気、熱、または摩耗が問題を引き起こす可能性がある領域からワイヤーを慎重に通過させる必要があります。電気テープの代わりに熱収縮チューブを備えた正しいコネクタを使用することが不可欠です。これらは、時間の経過とともに劣化しない水密で安全な接続を提供するように設計されています。 保守中の識別と整理のためにすべてのワイヤーに明確にラベルを付ける必要があります。最後に、すべての電気回路は回路ブレーカーまたはヒューズ缶で保護する必要があります。これらの基本的な配線原理を遵守することで、リスクを軽減し、ボートの電気システムの寿命を延ばすことができます。.
適切な海洋電線の選択
安全性、信頼性、寿命を確保するには、船舶用の正しい電線を選択することが不可欠です。海洋環境では、電線は湿気、塩分、振動、温度変動にさらされますが、配線ソリューションはこれらの過酷な条件に耐えられるように設計されています。.
船舶グレードの配線では、裸の銅線よりも効果的に腐食に耐えるため、通常、錫メッキされた銅導体が使用されます 耐食性材料は、塩分や湿気の多い環境でも、時間の経過とともにワイヤの導電性を維持します 座礁したワイヤは曲がりが容易であるため、水上の振動や動きによって引き起こされる疲労や破損のリスクを最小限に抑えるため、米国ボートおよびヨット評議会は、固体導体の代わりに座礁したワイヤを使用することを推奨しています。.
ワイヤのもう 1 つの重要な側面は絶縁です。高耐熱性と耐摩耗性を実現する定格絶縁を探してください。架橋ポリエチレン (XLPE) は、その堅牢性と、通常は -40° F ～ 257° F (-40° C ～ 125° C) の広い温度範囲にわたって機能するため、この用途に非常に適しています。機能性を損なうことなく、配線がさまざまな動作条件に耐えられるようにします。.
ワイヤゲージも検討してください 正しいゲージサイズを使用すると、電圧降下や過熱を防ぎます 簡単に言うと、電流の引き出しが大きいほど太いワイヤが必要で、より大きなウインチ操作やエアコンにはより重いワイヤが必要です 素人の言葉で言えば、10 フィートを超える30 アンペアでの12V配線では、電圧降下を3%未満に最小限に抑えるために約10 AWGワイヤが必要になります 適切な選択を保証するために、常に電圧降下計算機または配線チャートを参照してください。.
最後に、すべての船舶用ワイヤがUL1426 やABYC規格などの業界標準に準拠していることを確認してください。これらの規格は、すべての配線が海洋使用要件についてテストおよび品質チェックされることを保証しているため、船舶の安全性、電気的性能、海洋環境問題に対する耐開発性を向上させるための前提条件となる適切な船舶用電線の選択です。.
ボートの配線に関するステップバイステップのガイド
電気システムの計画: ボートの特定の電気的要件を満たすシステム設計の作成から始めます。ライト、ナビゲーションキーパー、ポンプ、充電器などの詳細をすべてリストします。ワイヤー図を作成すると、レイアウト内のすべてがより正確かつ整理された状態に保たれます。.
ワイヤーを選ぶ: 安全および耐久性を確保するために、UL1426 かABYCのような受け入れられた標準によって適切な働く電圧のために評価される海洋ワイヤーを選んで下さい 正確さのためのワイヤー ゲージの図表を使用して、操業の長さおよびアンペア数の条件との相対的なワイヤー ゲージを選んで下さい。.
バッテリーとヒューズパネルを取り付けます: バッテリーは換気の良い安全な場所に設置し、ヒューズパネルを取り付けて回路を保護する必要があります。適切な接地は、故障や腐食の問題を防ぐのに役立ちます。.
ワイヤー配線: ワイヤー配線中は、鋭利なエッジ、摩耗しやすい領域、過度の熱が発生する場所を避けてください。ケーブルタイやクランプを使用してワイヤーを固定し、きちんとした状態に保ちます。追加の保護が必要な場合は、ワイヤー導管または織機を使用してください。.
コンポーネントを接続する: 圧着コネクタまたは端子ラグを使用して、ワイヤをコンポーネントに接続し、絶縁性が損なわれないようにすることができます。きちんとした固定接続を行い、露出端子を熱収縮チューブで保護して湿気の侵入を防ぎます。.
スイッチとブレーカーを入れる: すべての回路には保護のためにブレーカーまたはヒューズが必要です。電源のオンまたはオフを個々のコンポーネントに切り替えることができるスイッチを取り付け、それぞれに明確なラベルを付けます。.
システムをテストする: 接続とスイッチを確認した後、動作中のすべての回路をテストします。問題を解決してから続行します。.
システムを密封して下さい: 適切な密封剤か防水コネクターを使用して水の侵入に対して脆弱に見つけられるあらゆる関係か露出ワイヤーを防水して下さい 摩耗のレベルを規則的に点検して下さい。.
上記の手順に従うことで、自信を持って安全に作業し、効率的にボートに配線し、海洋環境の厳しさに備えることができます。.
接続に熱収縮チューブを使用する
熱収縮チューブは、ボートに搭載された耐久性と防水性を備えた電気接続を作成するための重要なアイテムです。遮音性、ひずみ緩和、湿気、腐食、摩耗に対する保護を提供します。熱収縮チューブの実用化には、まず必要な量まで収縮するチューブを選択する必要があります。最も一般的に入手可能な収縮率は 2:1 と 3:1 です。収縮率は、熱が加えられたときに物体が収縮するレベルを示します。典型的な海洋環境では、加熱すると真の防水結合を生み出す粘着性のある裏地を備えた二重壁の熱収縮チューブを使用する必要があります。.
チューブを適用するときは、適切な長さに切断されていることを確認し、その下のジョイントまたはスプライスの領域を完全に覆います 加熱する前にチューブを接続の上にスライドさせます ヒートガンまたは適切な熱源を使用して、過熱が材料を損傷する可能性があるため、過熱しないように注意しながら、チューブを均等に収縮させます 完全に収縮すると、チューブは接続の位置にぴったりとフィットし、それによって保護が固まります。.
業界調査から入手可能な最良のデータによると、熱収縮チューブは、高湿度環境で電気接続の寿命を最大40%延長できるため、船舶用配線システムの作業時間を増やすための非常に費用対効果の高い方法で、常に海洋使用に評価された高品質の材料を選択し、過酷な条件でも最適なパフォーマンスを確保します。.
海洋配線の主要コンポーネント
配線のセットアップ: 海洋グレードのワイヤは錫メッキ銅で構成されており、湿気や塩による腐食に耐えます。ワイヤは耐久性と安全性を確保するために海洋での使用に合わせて評価される必要があります。.
熱収縮チューブ: 接続を湿気、汚れ、腐食から絶縁して固定する保護カバーであり、電気部品の寿命が非常に長くなります。.
コネクタと端子: 信頼性が高く永続的な電気接続を確保するために、高品質の船舶グレードのコネクタと圧着端子を使用します。自動車用のプレーンコネクタは海洋条件に合わせて作られていないため、使用しないでください。.
回路保護装置: 回路ブレーカーは特に電気システムを過負荷から保護するために不可欠ですが、ヒューズも短絡による損傷を防ぐという同様の目的を果たします。.
適切なケーブル管理: ケーブルタイ、クランプ、導管はワイヤの誘導に役立ち、摩耗や偶発的な損傷を防ぎます。きちんと配置されたワイヤ経路は、将来のメンテナンスにも役立ちます。.
各コンポーネントが海洋グレードの品質基準を満たしていることを確認することで、海洋環境の厳しさに耐えることができる、信頼性が高く実行可能な配線システムが提供されます。.
ワイヤーゲージとその重要性を理解する
ワイヤゲージとは、ワイヤの物理的なサイズまたは直径を指し、ワイヤがどれだけの電流を流すことができるかを決定します; したがって、抵抗、電流、効率はワイヤのサイズと密接に関係しています。 American Wire Gauge (AWG) システムは、これらのサイズを示すために最も一般的に使用されます。ここで、ゲージ数が小さいほど、より大きな電流容量を持つワイヤを表します。たとえば、10 AWG ワイヤは 16 AWG ワイヤよりも多くのアンペア数を伝送し、それによって高出力回路に対応します。.
ワイヤーゲージの選択は海洋設置に不可欠な要素ですゲージが小さすぎるワイヤーは過熱し、絶縁を破壊し、最悪の場合火災を引き起こします例えば海洋環境では通常10 フィートの長さで14 AWGのワイヤーが必要で最大定格は15 アンペアで、その長さを超えると電圧降下に対する補償が必要になり、3%を超える電圧降下はより高い電圧でないと機器の動作に影響を与える可能性があります。.
より厚いワイヤーは長い距離をカバーするために必要です例えば、20 フィート伸びる電源ラインのために、それが過度の電圧降下なしに100 アンペアを処理できることを保証するために、1 AWGワイヤーが常に使用されるべきである海洋グレードのワイヤー、これは典型的には、それらの塩分と湿気の多い条件での耐食性のために銅が錫メッキされていることを意味する適切なワイヤーゲージの考慮と適切なワイヤーの適用は、安全で信頼性の高い電気システムの基礎を形成します。.
海洋配線で使用されるコネクタと端子の種類
コネクタと端子は相互に補完する必要があり、海洋配線設備での作業中に海上で経験する過酷な条件に耐えるように設計されています。 最も一般的に使用されるタイプのコネクタ構成には、圧着、熱収縮、突合せコネクタが含まれます。圧着コネクタは、高品質の圧着ツールを使用すると、ワイヤと端子の間に優れた機械的結合を提供するため、非常に人気があります。熱収縮コネクタには絶縁層が組み込まれており、追加の保護が提供され、湿気を密閉して腐食を防ぐ接着剤で裏打ちされた熱収縮スリーブを利用します。突合せコネクタは非常に優れた機能を持ち、耐久性と耐振動性を確保するために 2 本のワイヤを接合するために単純に使用されます。.
端子的には、リング端子とスペード端子が最も一般的です。リング端子は頑丈で、スタッドまたはネジの周りでリングを完全に締め付ける必要があるため、安全な接続を提供します。スペード端子は、逆に、接続と切断が簡単で高速であるため、より一時的なセットアップに最適な候補になります。いずれにせよ、海洋グレードの錫メッキ銅コネクタと端子は、厳しい海洋環境下で最高の耐食性と長寿命を提供するため、使用することを保証します。したがって、コネクタと端子の適切な選択と設置は、安全で効率的な海洋電気システムの重要な側面です。.
圧着コネクタを適切に使用する方法
圧着コネクタが正しく使用されると、特に海洋環境などの要求の厳しいアプリケーションで、安全で信頼性の高い電気接続が提供されます 圧着技術の段階的な最適化には、次のものが含まれます:
適切なコネクタとワイヤゲージを選択する: 圧着コネクタが使用しているワイヤゲージに確実に適合するようにします 不適切なサイズのコネクタは接続の緩み、さらに悪いことにワイヤを損傷し、電気システムの安全性と性能に重大な脅威をもたらす可能性があります ほとんどの圧着コネクタは、互換性のあるワイヤのサイズに応じてラベルまたは色分けされています。.
ワイヤーを準備する: ワイヤーストリッパーを使用してワイヤーから絶縁体を剥がし、約1/4 から3/8 インチ (6-10 mm) の銅ストランドを露出させます。 、接続を弱める可能性があるため、この操作中に導体にニッキングや損傷を与えないようにしてください。.
ワイヤーを正しく挿入します: 剥がされたワイヤー部分を完全に圧着コネクターに挿入し、すべてのワイヤーのストランドがコネクターのバレル内に完全にあることを保障します。これにより、外側に緩んだビットがないことが保証され、それによって良好な電気的接触が提供されます。.
適切な圧着ツールを使用する: 使用しているコネクタタイプ用に特別に作られた高品質の圧着ツールを使用します ラチェットクリンパーなど、均一な圧着ときちんとした圧着を保証する多くのツールが存在します ペンチやその他の間に合わせのものを使用しないでください 不均一で信頼性の低い圧着が発生する可能性があるため、業界データによると、不適切に圧着された接続により、特定の環境で最大 70% の電気的故障が発生することが示されています。.
圧着しながら正しい圧力を使用してください: 圧着ツールをコネクタバレルの上に置き、コネクタがワイヤにしっかりと圧着されるまで、安定した均一な圧力で絞ります。 、機械的および電気的に健全なボンディングを反映するバレルの典型的な変形に気づく必要があります。ワイヤーを優しく引っ張って圧着をテストしてください。; ワイヤーがしっかりと接着されている場合、圧着は通過します。.
接続をシールします (オプション): 特に湿気や振動にさらされる可能性が高い領域で、保護を強化するために、安全性を高めるために粘着性のあるライニングを備えた熱収縮コネクタを使用して、圧着後に熱を均一に塗布し、寿命を延ばす防水シールを作成します。.
上記の手順に従い、高品質の材料とツールに投資することで、クリンプコネクタが信頼性が高く、長持ちし、効率的な接続を提供できるようにすることができます。適切にクリンプされた端子は、抵抗の蓄積、過熱、早期電気的故障を軽減するのに役立ち、それによってすべての電気システムが機能し続けることを保証します。.

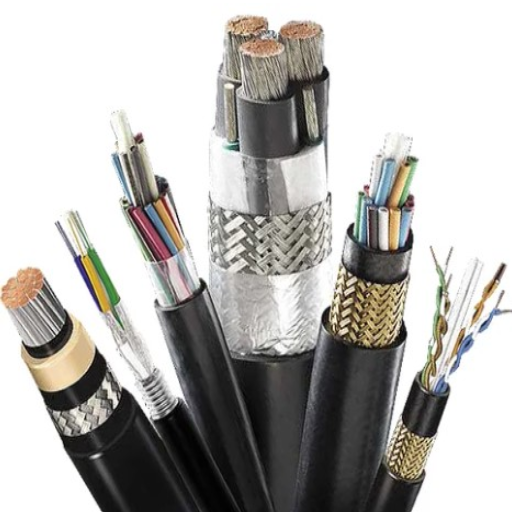

海洋電気システムの検査とトラブルシューティング
定期的な検査とトラブルシューティングは、船舶用電気システムの安全性と適切な機能にとって非常に重要です。まず、すべての接続、ワイヤ、端子を目視検査し、腐食、ほつれ、または損傷がないか確認します。適切な電力を得るために、システムおよび機器のさまざまなポイントでマルチメーターで電圧レベルを測定します。問題が検出された場合は、頻繁に違反する圧着の緩みや不良がないか確認します。また、すべてのヒューズと遮断器が無事であることを確認します。.
バッテリーから始まり、トラブルシューティング中に外側に作業するなど、さまざまなコンポーネントを体系的にテストすることで問題を分離するようにしてください 損傷または欠陥のある部品は、潜在的な損傷を防ぐためにすぐに交換する必要があります 各コンポーネントのメーカーの仕様とガイドラインを常に遵守してください 定期的なケアとメンテナンスは、電気的故障の回避と海洋設備の寿命の延長に大きく貢献します。.
ボートの一般的な電気的問題
ボートは湿気、塩分、振動などの過酷な環境条件にさらされることが多いため、電気的な問題が発生する可能性があります。一般的な問題の 1 つはバッテリーの故障で、バッテリーの過充電または過充電、バッテリー端子の腐食、またはバッテリーを長期間放電状態にしておくことによって発生する可能性があります。定期的なメンテナンスと接続用の耐食性端子の使用により、この問題は大幅に軽減されます。.
配線接続の緩みも、もう 1 つの一般的な問題です。塩水の腐食は、断続的な電力や壊滅的な停電につながる可能性のある即効性のあるプロセスです。これらの条件に耐えられる船舶グレードの配線と密閉コネクタを使用することは、1 ペニーの価値があります。.
不良オルタネーターとオルタネーター充電システムは、ボートの所有者によって重大な問題と考えられています。オルタネーターに欠陥があると、最悪のタイミングでバッテリーが消耗し、ナビゲーションや通信機器などの重要なシステムが混乱する可能性があります。オルタネーター出力の定期的な現場テストは、トラブルを早期に発見するための最良の方法です。.
電気システムのショーツは、多くの場合、故障の別の原因であり、通常は損傷した絶縁体やワイヤが適切に固定されておらず、表面にこすれることによって引き起こされます。このようなショーツはヒューズを吹き飛ばし、電気火災を引き起こす可能性さえあります。したがって、すべての配線が適切に固定され、絶縁されていることを確認することが重要です。.
最近のデータによると、適切な検査が維持され、正しい設置方法が使用され、高品質の船舶固有のコンポーネントが使用されていれば、船舶上のすべての電気的故障のほぼ 70 パーセントは予防可能です。したがって、トラブル領域に事前に対処すれば、ボーターは予期せぬ電気的問題の可能性をほぼゼロに減らし、その結果、水上での安全性が向上します。.
海洋電気配線を検査する方法
目視検査から始める: 目に見える配線を検査して、摩耗や腐食の兆候を検出します。 潜在的な危険性を示す可能性があるため、ほつれたワイヤ、変色、または熱痕がないか確認します。摩擦や応力による擦れを防ぐために、すべてのケーブルが固定され、適切にサポートされていることを確認します。.
すべての接続と端子をテストする: すべての接続と端子がきつく、汚染がないことを確認します 端子が緩んだり腐食したりすると、障害が発生したり、温度が上昇したりする可能性があります マルチメータを使用して、これらの接続ポイントで連続性が確認され、良好でしっかりとした接続が存在することが確認されます。.
バッテリーと充電システムを調べる: バッテリーと充電システムがきれいで、腐食がなく、完全に動作していることを確認します。オルタネーターから出力される電圧をテストし、バッテリーが推奨範囲内で充電を保持できることを確認します。.
回路保護装置を確認する: ヒューズ、遮断器、その他の保護装置がシステムに適したサイズとタイプであることを確認します。吹き飛ばされたヒューズを交換し、原因を調査して再発を防止します。.
絶縁および防水のための点検: 海洋ワイヤーが適切な絶縁および防水、特に湿気にさらされるものを持っていることを確かめて下さい 水露出から配線をシールドするために海洋の等級の熱収縮の管かケーブルのタイを使用して下さい。.
ABYC規格に従う: すべての電気設備が、American Boat and Yacht Council (ABYC) によって設定された規格または同等の船舶用電気規格に準拠していることを確認します。これには、水生環境で使用するために特別に設計されたゲージ、コネクタ、コンポーネントが含まれます。.
定期的な検査と定期的なメンテナンスは、電気的故障を回避し、船舶機器の寿命を延ばし、水上での安全を守るのに役立つ可能性があります。.
電気的問題のトラブルシューティング ステップバイステップ
問題の症状を特定する: 電気システムで発生する奇妙さを観察し始めます 一般的な症状には、ライトのちらつき、バッテリーの不安定な充電、ギアの故障、灼熱の臭いなどがあります 可能であれば、問題がいつ始まったか、どのような条件下で発生したかなど、特定の出来事に注意してください。.
接続とワイヤーを検査する: 腐食したコネクタ、ほつれたワイヤー、または緩んだ端子は、電気的問題の原因の1 つです エネルギー源のプラグを抜いて、接続とケーブルを確認して、それらが安全であることを統計的に示し、腐食関連の問題が海洋電気故障の30%を説明します。.
適切な電圧のテスト: マルチメータを使用してシステムの重要なポイントで電圧を確認します。測定値はメーカーが指定した範囲内にある必要があります。そうでない場合、バッテリーの故障、配線の不良、またはオルタネーターの故障の警告である可能性があります。突然充電が発生すると、一貫した電圧漏れが発生する可能性があり、一貫性によっては、重大なパフォーマンスの低下につながる可能性があります。.
ヒューズと遮断器を確認する: ヒューズが切れたり、ブレーカーがトリップしたりしていないかを確認します。すべての船舶電気的故障のうち約 20% は、遮断器の故障またはヒューズの定格の不正に起因すると考えられます。ヒューズを正しく定格されているものと交換します。.
バッテリーを検査する: 電圧計またはバッテリーテスターを使用してバッテリーの充電を確認します 信頼性の高い充電レベルまたは端子の目に見える腐食の兆候は、それらが洗浄、再充電、または交換を必要とするかどうかを決定する可能性があるとよく述べられています 50%を超えるオンボード電源障害はバッテリーに関連しています。.
家電製品と機器を評価する: 場合によっては、機器自体の問題により、GPSユニット、無線機、またはライトが誤動作する可能性があります 各アプライアンスを分離してテストし、これらのシステムの内部障害を除外します 損傷した機器は、電気システムの排水を防ぐために修理または交換する必要があります。.
必要であれば専門家に文書化し、相談する: 最初の診断手順の後、電圧測定値や特定された損傷部品を含む結果を文書化することをお勧めします 徹底的なトラブルシューティング手順の後でも、特定の問題は依然として認定船舶電気技師のレビューによると、専門的な評価により、長期修理費用と故障の再発が 65% 削減されます。.
この論理的なアプローチに従うことで、電気的問題のより安全で効果的な解決が保証され、リスクとダウンタイムが軽減されます。将来の問題を防ぐには、継続的なメンテナンスと定期的な検査が依然として重要です。.

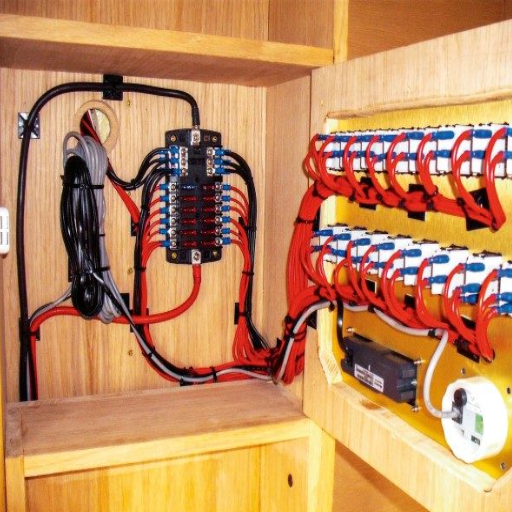

海洋電気システムを維持するためのベスト プラクティス
定期点検: すべての船舶用電気システムの定期点検を実施し、接続の緩み、腐食、摩耗の兆候を特定します。早期発見により、軽微な問題が重大な故障に発展するのを防ぎます。.
品質コンポーネントを使用する: 常に海洋グレードの品質グレードのコンポーネントを使用し、業界標準に準拠しています。これにより、過酷な海洋条件でも寿命と性能が保証されます。.
腐食から保護して下さい: 露出された関係で反腐食の化学薬品を使用し、すべての配線が正しく密封されていることを確認して下さい 端子および電池の接触を定期的にきれいにして寿命を延ばして下さい。.
バッテリーの状態を監視する: バッテリーの電圧レベルを定期的にテストし、漏れや腫れの兆候がないか確認してください。適度な信頼性を維持するために、古くなったバッテリーや弱くなったバッテリーはできるだけ早く交換する必要があります。.
認定専門家を雇用する: 疑わしい場合は、認定船舶電気技師にシステムの保守または修理を依頼してください。また、コストのかかる間違いを防ぎ、安全基準に確実に従うようにします。.
ドキュメント メンテナンス: すべての検査、修理、コンポーネントの交換の記録を保持します。これは、システムの履歴を追跡し、将来の問題を診断するのに役立ちます。.
錫メッキ銅配線の使用:利点と用途
錫メッキ銅配線は、耐久性と耐食性が向上した恩恵を受け、海洋および産業環境で標準装備されています。裸の銅が散乱する代わりに、錫でコーティングされています。このコートは、湿気や過酷な環境によって引き起こされる酸化や錆を防ぎます。.
その利点の中には、塩分や湿度のレベルが高い環境でも、長期間持続する性能があり、ボート、太陽光発電設備、屋外の配線システムに適しています。錫メッキ銅線は、設置中に亀裂が発生するリスクを軽減する程度でも、より柔軟で操作が容易です。さらに、通常の銅配線よりも導電性と寿命が優れており、重要な用途で信頼性の高い電気接続を保証します。錫メッキ銅線にとって初期コストが高いことは残念な現実です。しかし、メンテナンスの手間がかからず、生涯を通じて優れた性能を発揮するため、価値のある投資であると考えることができます。.
ケーブルタイとチューブによる配線の固定
これらの方法はシンプルで、組織と安全性を維持するために非常に効果的です。私は、ワイヤーが丈夫なケーブルタイで整然と束ねられていることを確認し、他の部品が絡まったり妨げられたりしないようにします。その後、チューブを使用して、これらのワイヤーをより困難な条件での摩耗、湿気、一般的な環境摩耗からさらに保護する場合があります。これらの方法間の共生関係は、信頼できるだけでなく、視覚的に魅力的でプロフェッショナルなものを構築するのに役立ちます。.
ビルジポンプと電気接続の維持
ビルジポンプとその電気接続の適切なメンテナンスにより、信頼性の高い動作が保証され、潜在的な故障が防止されます ポンプの動作を妨げる可能性のある破片がないか検査し、可能であれば定期的に清掃します フロートスイッチは定期的にテストして、必要に応じてポンプを作動させる必要があります 腐食や摩耗の兆候がないかすべての電気接続を検査します これらは効率に影響を与える可能性があるため、腐食を防ぐための適切な保護コーティングまたは抑制剤の適用を検討してください また、配線がしっかりと固定されていることを確認して、水やその他の環境要素への曝露を防止します これらの手順は、ビルジポンプシステムを最適な状態に保ち、安全性と信頼性を確保するのに役立ちます。.
参照ソース
ESP 教室における海事の比喩的および文字通りのマルチワード用語
よくある質問 (FAQ)
高品質の船舶用電線を使用することの重要性は何ですか?
高品質の船舶用電線を使用することは、水生環境で一般的な腐食、紫外線曝露、湿気に対する耐性が向上するため非常に重要です。これにより、ボートの電気システムの寿命と信頼性が保証されます。.
ボートスイッチパネルを正しく配線するにはどうすればよいですか?
ボート スイッチ パネルを正しく配線するには、各スイッチの接続の概要を示す図に従う必要があります。適切なワイヤ ゲージを使用し、バッテリ端子にワイヤをしっかりと接続し、電気的な問題を防ぐためにすべての接続がしっかりと固定されていることを確認することが重要です。.
熱収縮チューブを設置する適切な方法は何ですか?
熱収縮チューブを取り付けるには、まず接続の上にフィットする部分を切断します。接続する前にワイヤーにスライドさせます。圧着またははんだ付け後、ヒートガンを使用してジョイント周囲のチューブを均等に収縮させ、湿気や摩耗から保護します。.
海洋アプリケーションの一般的な電気的問題のトラブルシューティングはどのように行えますか?
海洋アプリケーションの一般的な電気的問題のトラブルシューティングを行うには、まず配線に目に見える損傷や腐食がないか検査します。マルチメーターを使用して電気システムのさまざまなポイントで導通と電圧をテストし、潜在的な問題を効率的に特定するのに役立ちます。.
船舶配線プロジェクトにはどのようなワイヤーゲージを使用すればよいですか?
船舶用配線プロジェクトで使用するワイヤ ゲージは、電流負荷と走行距離によって異なります。一般に、電圧降下を軽減し、安全性を確保するために、より長い距離にはより大きな AWG (American Wire Gauge) が必要です。.
ボートの配線に錫メッキ銅導体を使用する利点は何ですか?
錫メッキ銅導体は、特に海水環境において裸の銅よりも耐腐食性が高いため、ボートの配線において有益です。これにより、配線の寿命が延び、導電性が向上し、電気的故障のリスクが軽減されます。.
船舶用電気システムに適切なコネクタを選択するにはどうすればよいですか?
船舶用電気システムに適したコネクタを選択するには、リング端子や多導体コネクタなど、船舶用に定格されているコネクタを選択する必要があります。ワイヤゲージと互換性があり、安全で信頼性の高い接続を維持するために特定の用途に適していることを確認してください。.
配線図とは何ですか?なぜボートの配線に不可欠なのでしょうか?
配線図は、ボートの電気システム内の電気接続とコンポーネントを視覚的に表現したものです。これは、システムの設置またはトラブルシューティングのための明確なガイドを提供し、各コンポーネントが正しく接続されていることを確認するため、ボートの配線には不可欠です。.
