MV-105 ケーブルとそのアプリケーションを理解する

産業用および商用電気システムの重要な要素は信頼性と効率です。安全基準を満たす性能レベルでの送電に不可欠な要素の 1 つは、 MV-105 ケーブル。しかし、MV-105 ケーブルとは何ですか、そしてなぜ中電圧アプリケーションで幅広い利用率を見つけるのですか? ここでは、現代のインフラストラクチャにおけるそれらの重要性を明確に示すために、MV-105 ケーブルの特性、用途、利点を調査します。電気エンジニア、施設管理者、または単に電気部品を理解しようとしている好奇心旺盛な個人であっても、この記事では必ず MV-105 ケーブルの仕組みとさまざまな業界にとってのその重要性について説明します。では、この強力で多用途なケーブルについて詳しく知りましょう。.

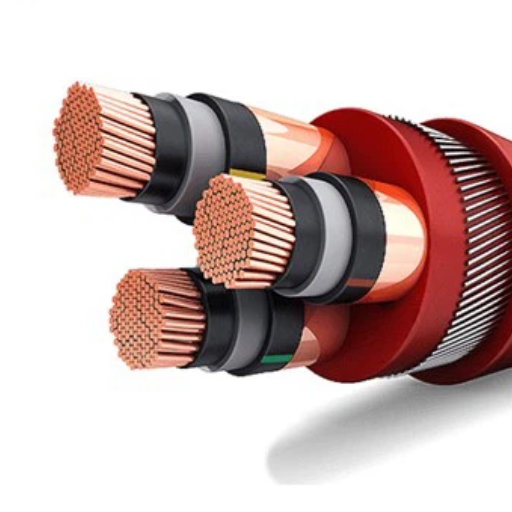

MV-105 ケーブルの概要

産業用および商業用の送電および配電に一般的に使用される中電圧ケーブルは MV-105 ケーブルです。 MV-105 ケーブルは最大 15 kV の電圧に定格されており、銅またはアルミニウムの導体、EPR 絶縁、保護を提供する外装ジャケットで構成されています。この設計は信頼性、熱や湿気に対する耐性、荒れた環境での耐久性を提供します。このケーブルの高い熱定格と柔軟性により、特に地下や密閉空間など、幅広い環境での設置が可能です。.

MV-105 ケーブルとは何ですか?

MV-105 ケーブルは、産業、商業、およびユーティリティ環境での中電圧での電力伝送用に設計されており、定格は15 kV未満です。その構造には、良好な電気伝導性を実現する銅またはアルミニウムの導体、電気的特性と熱および環境要因に対する耐性を高めるためのGPR絶縁体、および絶縁体の外側に半導体シールドと金属シールドが適用され、電圧等級付けを提供し、電界応力を最小限に抑えます。.

ケーブル全体は、良好な機械的強度、耐湿性、耐薬品性の PVC または別の適切な材料の外側ジャケットで覆われています。 「105」定格は、ケーブルが高効率で信頼性の高い動作性能で 105 °C で連続動作できることを示します。.

MV-105 は、地下システム、導管、および直接埋設用途での使用に適しています。これらのケーブルは、非常に高い熱抵抗、耐久性、柔軟性が要求されるエリアでの配電に特に適しています。また、ICEA S-93-639 や AEIC CS8 などの規格にも準拠しており、均一な品質を維持し、安全要件を遵守しているため、メキシコの重要な電力システムの設置ニーズや過酷な処理にも対応できます。.

タイプMV-105の仕様

MV-105 ケーブルは、定格最大 35 kV の中電圧ケーブルで、銅またはアルミニウムの導体で設計され、エチレン プロピレン ゴム (EPR) で絶縁されています。産業用途での直接埋設または導管設置に適しています。.

キーポイント	指定
電圧	35kVまで
指揮者	銅/アルミニウム
絶縁	EPR
温度	105° C (最大)
アプリケーション	直接埋葬
規格	ICEA、AEIC
柔軟性	高い
耐久性	例外的
抵抗	サーマル、モイスチャー
使用法	産業力

MV-105 電源ケーブルの用途

極端な電圧条件での強度と効率を体現するMV-105 電源ケーブルは、ヘビーデューティーな状況での産業用カートホイールの向きをさらに進めています ワイヤが最大35kVの電圧の電力システムに対応している場合、それらの主な用途はヘビーデューティーな配電の領域にあり、MV-105 ケーブルのいくつかの応用分野は次のとおりです:

公共事業配電システム: 地下公共事業配電システムでは、これらのケーブルが一般的に使用されます。直接埋葬条件に耐えることができ、動作温度は 105 度 (摂氏) であり、環境が脅威であっても無停電での電力供給に役立ちます。.

産業施設: これらのケーブルは、産業プラント、製造ユニット、化学プラント、発電施設で頻繁に使用されています。熱、化学、耐湿性の特性により、このような厳しい用途でもケーブルは長期間にわたって良好に使用できます。.

変電所の相互接続: MV-105 ケーブルは、高電圧と柔軟性が要求される変電所での電力相互接続に適しています。このケーブルは、エチレン プロピレン ゴム (EPR) によって提供される最高の絶縁特性を備えており、電気的故障の可能性を最小限に抑えます。.

再生可能エネルギー施設: 風力発電所や太陽光発電所などの再生可能エネルギー施設を非常に重視しており、発電設備から送電網への電力の移動には最高品質のケーブル配線装置が必要です。.

商業複合施設とキャンパス: 主に商業用高層複合施設、病院、大学キャンパスで、広大な送電網を介したクラス 1 およびクラス 2 の電力供給に使用されますが、ケーブル自体は設置中の引張荷重に耐えることができます。.

ICEAやAEICなど、さまざまな業界標準に従って、MV-105 ケーブルは優れた絶縁とシールドを備えて製造されているため、安全性を確保しながらエネルギー損失を制限できます。また、柔軟性が高いため、複雑な導管システムでも簡単に設置できるため、労働力とダウンタイムが削減されます。 MV-105 は、悪条件下でも優れた性能を発揮してきた確立された歴史があるため、重要な電力配分を必要とする長期的な用途に広く選択されています。.

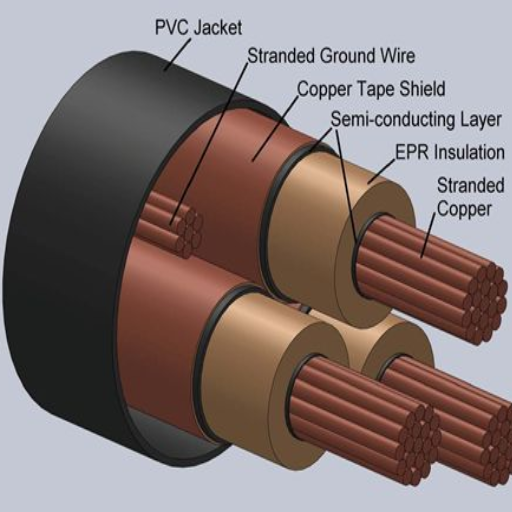

MV-105 構造と材料

MV-105 ケーブルは、高性能要件により優れた材料を使用したケーブルの構造を指す名前です。通常、銅またはアルミニウムが導体として使用され、優れた導電性を提供します。一方、導体はストランドシールドで囲まれ、その後、優れた誘電特性と耐熱性を備えたエチレンプロピレンゴム(EPR)製の絶縁体で囲まれています。絶縁体の上には、電場の均一な分布を確保するための半導体絶縁シールドがあります。金属シールドは、通常、接地とシールドの両方の機能を果たす銅テープで構成されています。金属シールドの外側には、湿気、化学物質、機械的ストレスなどの環境上の危険から保護するために、PVC またはポリエチレン材料で作られた外側ジャケットが敷かれています。このような構造により、MV-105 ケーブルは、いくつかの産業および配電目的にとって信頼性が高く、安全です。.

MV-105 電源ケーブルに使用される材料

MV-105 電源ケーブルは、特殊な構造を特徴とし、最高品質の素材を利用しており、電気的性能、耐久性、安全性のバランスを取るように設計されており、その主な素材は次のとおりです:

導体: 導体は、銅またはアルミニウムを使用して最適な導電性を提供するように設計されています 銅は、一般に、そのより大きな導電性と柔軟性のために好まれますが、アルミニウムは、重量とコストが懸念される場合に、銅導体は、通常、ASTM B8 規格に準拠して製造され、中電圧システムにおける適切な性能を保証します。.

絶縁: XLPEはケーブルのための最も一般的に使用される絶縁材です。 、湿気が入ることを可能にする他の材料よりよい誘電特性および熱安定性を示します。 XLPEの絶縁材システムはケーブルの標準で指定されるように高温で、典型的には105 °Cで効率的に作動します。.

半伝導層: 半伝導シールドは、内部導体をカバーし、別の半導体シールドは、絶縁体の外側もカバー これらのシールドは、半導体熱可塑性または熱硬化性化合物からなる 本質的に、それらは誘電応力を引き起こす可能性のある電界の不均一性を防止し、それによって絶縁材料の早期破壊を低減します。.

金属シールド: 金属シールドは、通常は銅テープまたはワイヤーで作られており、絶縁シールドを取り囲んでいます。このシールドは 2 つの目的を果たします。故障電流の戻り経路として機能し、隣接するケーブルやデバイスを妨害する電磁干渉 (EMI) を抑制し、それによって動作の安全性を高めます。シールドの銅テープ設計は通常、必要に応じて短絡電流を流すことを目的としています。.

アウタージャケット: ケーブルジャケットとも呼ばれる最外側の保護層は、主にPVCやポリエチレンなどのポリマー材料で構成されています 機械的研磨、化学物質、紫外線、その他の過酷な環境要素に対する耐性を確保します 屋外または地下の設置では、ケーブルに使用されるジャケットは、追加の耐湿性と耐食性を評価する必要があります。.

これらの材料の組み合わせにより、MV-105 ケーブルはより高い性能と安全パラメータを実現することができ、産業用電源、ユーティリティグリッド、地下設備などの中電圧用途に適しており、また、高品位設計により、寿命、過酷な動作環境に対する耐性、信頼性の高い電気性能を実現します。.

MV-105 の銅対アルミニウム コンダクター

MV-105 ケーブルに関して、アルミニウムと銅の導体の選択には、効率、コスト、性能の間のトレードオフが伴います。銅の導体は、同じ断面積でアルミニウムよりも約 61% 高い優れた導電性でよく認識されています。銅を選択すると、長距離にわたる電力損失が軽減されます。銅は引張強度が高いため、機械的耐久性と、製造、設置、または運用の段階で起こり得る損傷に対する耐性が向上します。.

対照的に、アルミニウムは銅の通電容量の約 30% と軽量であると考えられています。これにより、アルミニウムは取り扱いと設置が容易になり、架空設置やコスト削減が優先される場所に適しています。アルミニウムの単位重量あたりの価格は銅よりも大幅に低くなり、したがって、大規模プロジェクトやユーティリティ システムでのより安価なアプリケーションに対応できます。.

一方、アルミニウムは熱ごとに銅よりも膨張する傾向がありますが、多数の取り付けおよび設計オプションにより、接合部の信頼性が長期間にわたって容易になり、その結果、接合部の信頼性が保証されます。したがって、MV-105 ケーブルで使用する銅またはアルミニウム導体の好みは、中電圧用途の特定の機械的、運用的、経済的ニーズによって異なります。各材料は、設計基準と慎重に一致させると、さまざまな目的に適しています。.

絶縁の種類: EPR とその利点

エチレン プロピレン ゴム(EPR)は、非常に多目的な耐久性のある材料である、中圧ケーブルの適用の絶縁材のために広く利用されています。 、それにより過酷な環境条件でより大きい受け入れを見つける-50° Cから150° Cの温度範囲内で十分に機能できる優秀な熱安定性で、湿気、オゾン、または紫外線の存在下で、その最も大きい属性の1 つは不浸透性です; 従って、断熱材は屋外か地下の環境でも、長年にわたり有効です。.

EPRが提供する柔軟性は、特にスペースが非常に少ない、または頻繁に曲がる必要がある状況で、この絶縁を使用してケーブルを設置することの追加の利点です 対照的に、EPR絶縁は一般に優れた誘電特性を示し、その結果、より効率的な電気システムと信頼性が向上します EPR配合物の最近の進化により、電気的ストレスが軽減され、放電抵抗とケーブル寿命の点で性能がさらに向上しました。.

研究では、EPR で絶縁されたケーブルが高電圧に長時間さらされた後でも安定した電気特性を維持し、それによって電力システムの安全で信頼性の高い保護絶縁として機能するという事実を調査しています。現場での証拠によると、EPR ベースのケーブル システムは古い絶縁システムに比べて劣化の発生が少ないことが示唆されており、中核となるインフラストラクチャや産業用途に対する EPR 強化の利点がさらに強調されています。回復力、柔軟性、絶縁耐力の組み合わせにより、EPR は現代の中電圧ケーブル システムで人気のブランドになり続けています。.

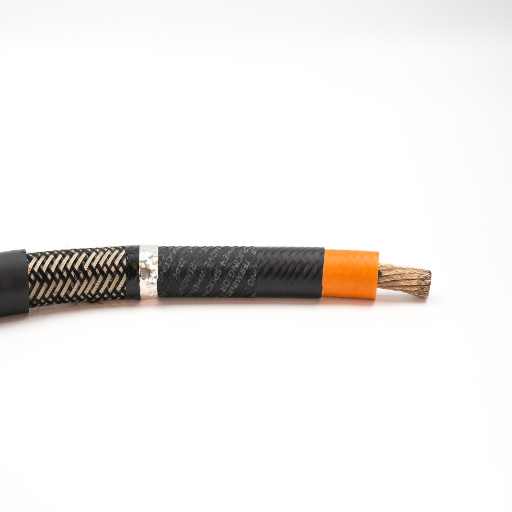

MV-105 の性能特性

MV-105 ケーブルは、動作電圧15 kVの中電圧電源ケーブルです。最高の絶縁強度を備え、熱や湿気に対する耐性が優れています。ケーブルは、EPR絶縁と硬質ジャケット材料を組み合わせて使用しており、環境力に対して堅牢です。定格動作温度は105°Cであるため、継続的な熱負荷下では、ケーブルは電気ストレスに対する優れた耐性を備えた完全な性能を維持できます。産業施設、配電システム、その他の要求の厳しい用途などの応用分野により、MV-105 ケーブルは信頼できる選択肢となります。.

15kV MV-105 の電圧定格と性能

15kv MV-105 ケーブルは、電圧範囲が最大15,000 ボルトの中電圧アプリケーション向けに設計されています。これらのケーブルは、AEIC CS8、ICEA S-93-639/NEMA WC74、UL 1072 などの業界標準に準拠しており、電気システムの安全性と信頼性を確保しています。より剛性が高く、絶縁され、ジャケット加工されているため、これらのケーブルの絶縁およびジャケット システムにより、機械的、熱的、電気的応力下で優れた性能を発揮することがさらに可能になります。.

その効率に重要なのは、最大 105 °C の周囲温度条件で最適な通電容量を提供することです。このケーブルは、絶縁耐力の向上、部分放電の可能性の低減、湿気や化学的攻撃に対する優れた耐性を提供し、それによってケーブルの寿命とサービスの安定性を高めます。これらのケーブルは、短絡や過負荷電流によって引き起こされる一時的な電気サージの処理も可能にし、重工業やユーティリティ用途に適しています。.

通常、ケーブルのデータシートやテストレポートでは、直接埋設やダクトでの使用などの設置構成に応じて、約 600 アンペアの範囲の容量で容量指定が行われます。これらの特性と、ケーブルの長さと終端に沿ったどこからでもコロナ放電を抑制するケーブルの能力は、これを最新の電気インフラで利用できる最も信頼性の高い中電圧送電オプションの 1 つとしています。.

温度評価と環境への配慮

中電圧ケーブルは、設置、動作、環境の影響などの要因により時間の経過とともに変化する可能性があるさまざまな温度条件下で確実に動作するように設計されています。たとえば、一般的なケーブルの温度パラメータは、短期的な状態動作と通常の状態動作で発行される場合があります。通常、連続動作時の導体の最大許容温度は、XLPE 絶縁ワイヤの場合は 90 °C です。短絡中 (5 秒を超えない)、250 °C に上昇する可能性があります。 EPR 絶縁ケーブルは通常、同様の動作パラメータを持ちます。.

ケーブルがどのように機能するかを決定する上で非常に重要な要素は、その環境条件、主に周囲温度、および設置方法です。 寒い天候では、ケーブルは保管および設置中に-40° Cという低い温度に耐えることが求められる場合があり、一部の特殊なケーブルはさらに寒冷な極端なケーブルに評価されます。ケーブルが直射日光にさらされ、危険なほど湿度の高い雰囲気中に敷設されている場合、耐紫外線性と防湿性も必需品として挙げられます。この目的のために、寿命と機能を確保するために効果的な保護シースと防湿技術が採用されています。.

最後に、異常に高温の領域や放熱が損なわれる可能性のある狭い空間に敷設されたケーブルにはディレーティング係数を適用する必要があります。これらの要因により、ケーブルの運用効率を最大化し、業界標準への準拠を確保するには、健全な設計と徹底的な熱分析が重要になります。これにより、中電圧ケーブルがあらゆる悪環境条件下で安全に電力を伝送できることが保証されます。.

MV-105 電源ケーブルの耐久性と寿命

MV-105 電源ケーブルは、強度と耐久性を強化するように設計されているため、さまざまな産業や公益事業サービスの中電圧用途に適しています。架橋ポリエチレン (XLPE) 絶縁などの頑丈な材料を使用して製造されたこれらのケーブル タイプは、ケーブルに高温での熱に耐え、悪条件下でも長年にわたって機械的ストレスに耐える独自の機能を与えます。.

したがって、それらは非常に耐久性があり、105° Cの温度で正常に動作し、140° Cで緊急過負荷を運ぶことが実質的に許可されています。絶縁システムは、ケーブルが絶縁体の外側シースや内部特性を劣化させる薬剤で処理されていない限り、湿気、化学的攻撃、物理的虐待に耐えることができます。ケーブル管理の実践を適切に設置し遵守すれば、ケーブルの寿命は通常の条件下で 30 年を超えることが予想されることが研究で示されています。.

摩耗や衝撃に対する耐性が向上すると、ケーブルが外力を受けたときに地下に設置される可能性も高くなります。この強度により、安定した性能が保証され、ケーブルの故障による修理や再始動に必要なダウンタイムが最小限に抑えられます。定期的な検査とメンテナンスは、問題を特定し、信頼性を維持するのに役立ちます。全体として、MV-105 電源ケーブルは、現在の配電にとってかなり耐久性があり、長期的なソリューションです。.

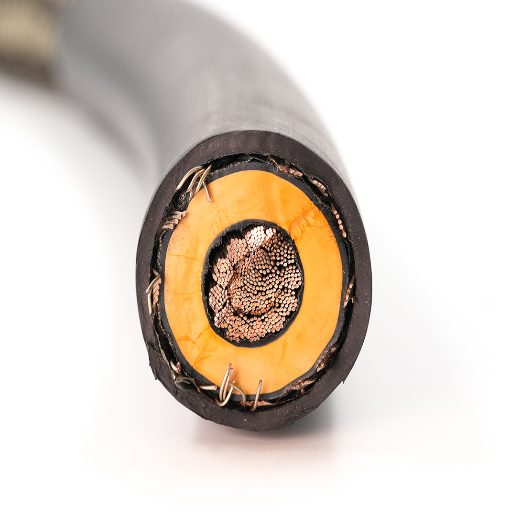

MV-105 のインストールとメンテナンス

適切な性能と寿命を得るには、MV-105 ケーブルを完璧に取り付けてメンテナンスする必要があります。取り付け中は、適切な取り扱いや潜在的な損傷の原因をすべて回避するなど、メーカーのガイドラインに厳密に従うことが不可欠です。適切な剥離、曲げ、固定技術を採用し、すべての接続を合法化して防湿性を確保する必要があります。.

メンテナンスには、摩耗、腐食、またはその他の損傷の兆候を発見するための定期的な目視検査が含まれます。初期の懸念事項を検出するために、絶縁抵抗テストなどの定期的なテストも実施する必要があります。ケーブルは、効率を維持するために、常に清潔に保たれ、ケーブルを汚染する可能性のある油や粉塵がないようにする必要があります。さらに、潜在的な問題がより大きな故障に発展するのを防ぐために、可能な限り早い時期に修理を行い、それによってスムーズな配電フローを確保する必要があります。.

MV-105 ケーブルの取り付けに関するベスト プラクティス

MV-105 ケーブルを安全かつ効率的に設置するには、次のベストプラクティスガイドラインに従ってください:

適切な取り扱いと保管: MV-105 ケーブルは清潔で乾燥した温度管理された環境で保管してください。これにより、湿気の侵入やケーブルの絶縁体やジャケットの損傷が防止されます。取り扱い中は、ケーブルの構造的完全性を維持するために、メーカーが指定するケーブルの最小曲げ半径を超えて曲がらないようにしてください。.

導管と溝の準備: 導管の設置と溝の準備は、ケーブルを引っ張る際にケーブルにかかるストレスを最小限に抑えるために実行されます 導管は、破片、鋭いエッジ、または任意の障害物がない必要があります 直接埋設によってケーブルを設置する場合は、砂や細かい土壌の適切な層で、ローカルコードで指定されているように、少なくとも24 インチの溝の深さを維持することをお勧めします。.

ケーブルの引き方技術: 正しい機器を使用して、引っ張る操作中の張力がケーブルの取り付けを損傷しないようにする必要があります ケーブルの材料と互換性のある潤滑剤を使用して摩擦を最小限に抑えます 引っ張る張力に注意し、過度の引っ張りは絶縁体や内部の導体を損傷する可能性があるため、ケーブルに設定された制限を決して超えないようにしてください。.

終端およびスプライシング: メーカーが推奨する付属品を使用し、終端およびスプライシングに関する関連指示に従ってください。すべてのコネクタは、電気的故障を防ぐためにしっかりと圧着され、十分に絶縁されている必要があります。スプライスの信頼性は、部分放電や高電圧テストなど、スプライシング後のテストによって確立される必要があります。.

接地と接合: MV-105 ケーブル シールドの適切な接地は、安全性と電磁干渉の軽減に不可欠です。金属部品とエンクロージャは、受け入れられた商用規格によって接地に接着され、それによって接地ループが排除されます。.

設置後のテスト: ケーブルの定格電圧の約200%から250%の範囲の電圧レベルを持つ高電圧耐性のテストは、設置のためのテストを構成します。これにより、製造または設置に起因する障害が最終的な故障につながる可能性がないことが保証されます。.

規格への準拠: 安全な動作を確保し、機器の故障や規格違反につながる可能性のあるその他の問題を防ぐために、設備が IEEE 400 や国家電気規格 (NEC) などの関連規格、および適用される公共料金規格に準拠していることを確認します。.

これらすべての実践は、設置中に細部にまで注意を払って行われれば、MV-105 ケーブルがその寿命全体にわたって効率的に機能することを保証できます。したがって、適切な計画、品質チェック、テストは、設置を成功させるために不可欠な要素です。.

MV-105 電源ケーブルのメンテナンスのヒント

MV-105 電源ケーブルの適切なメンテナンスは、その寿命を延ばし、信頼性を維持し、一貫したパフォーマンスを確保するために不可欠です。合理的なメンテナンス手順に関する詳細なヒントは次のとおりです:

定期的な目視検査: 環境ストレスによる摩耗や損傷の兆候がないか定期的に目視検査を行います。摩耗、亀裂、変色が観察される場合があり、さらなる劣化を防ぐために直ちに是正措置を講じる必要があります。.

絶縁試験: メゴメーターを使用して定期的に絶縁抵抗試験を実施し、絶縁劣化を検出します。試験の絶縁抵抗の初期ベースライン値からの変化に注意し、故障を防ぐために追跡調査する必要があります。.

熱モニタリング: ケーブルに適した熱状態を維持し、過熱を防ぎます。赤外線サーモグラフィーを使用したホットスポットや異常な温度変化の検出は、ワイヤーに過負荷がかかっているか、接続が不十分であるかを示す可能性があります。.

水分管理: MV-105 ケーブルは耐湿性ですが、進入による湿気への長期間の曝露や過度の相対湿度は、時間の経過とともにケーブルの性能に影響を与える可能性があります。湿気の進入を防ぐために、ケーブルの終端と接続部を適切に密閉するようにします。.

負荷制御: ケーブルが定格負荷内で動作することを確認することが不可欠です。過負荷は、過剰な発熱と絶縁材料の過度の劣化を意味します。電気負荷のレベルを監視するために、ケーブルにリアルタイムの負荷監視システムが設置される場合があります。.

部分放電試験: 部分放電試験は、ボイドや絶縁汚染などのケーブル システム内の欠陥を検出するために使用できます。この早期検出により、重大な障害が発生する前に軽微な修理を行うことができます。.

環境への配慮: 紫外線、極端な温度、化学汚染物質などの悪環境条件への直接曝露からケーブルを保護します。これらの脅威に直面する可能性が高い場合には、保護導管またはトレイを使用します。.

文書化と傾向分析: ケーブル上で実行されたすべてのテスト、検査、修理、その他の活動の詳細な文書を維持することで傾向分析が容易になり、一般的な問題や潜在的な新しい問題を特定するために使用できます。.

このようなメンテナンスにより、MV-105 電源ケーブルの動作寿命が大幅に延長され、計画外の停止が最小限に抑えられます。タイムリーな評価と予防措置により、長期にわたる安全な動作が保証されます。.

一般的な問題とトラブルシューティング

MV-105 電源ケーブルの保守では、問題が頻繁に発生する可能性があり、システムの効率的な動作と長寿命を確保するために専門的なトラブルシューティングが必要になります。.

絶縁材の劣化: 熱応力または吸湿性のために絶縁材は時間とともに、または化学傷つくかもしれません通常、絶縁材の問題は部分放電テスト、ぬれた絶縁材の抵抗テスト、または赤外線サーモグラフィーの点検によって識別されます例えば、熱イメージングはケーブルのどこかに異常な熱発生を識別し、絶縁材の欠如を示します従って、損傷したセクションを取り替えるか、または修理し、ある保護層をそれ以上の損傷を防ぐために適用するべきです。.

電気的ツリーイング: 高電圧の応力下での絶縁体内の微視的に小さな空隙の成長と伝播は、電気的ツリーイングとしても知られる段階的な破壊を引き起こします 部分放電測定は、電気的ツリーイングを検出するための欠陥を排除するための措置には、ケーブルの再終端や、応力集中点を回避するための接続部での応力制御の改善が含まれます。.

熱過負荷: 広告または不注意で、MV-105 ケーブルを通過する電流は、最も高温の危険なレベルに達し、故障の可能性を脅かします 負荷流量解析と熱モニタリングは、熱限界に近づいているケーブルをディレーティングまたは並列回路間で負荷を再分配する手順を実装し、このような持続的な過負荷状態を回避します。.

水分の侵入: 水分の侵入により誘電体の強度が低下し、シース内の腐食が発生します シースケーブルのテストとタイムドメイン反射率測定 (TDR) は、湿気の問題の原因を追跡するために使用される診断方法であり、ケーブルのケーシング中に遮水材料を使用し、接合部を密閉することは、湿気の侵入を減らす方法の 1 つです。.

コネクタおよびジョイントの故障: 不適切な取り付け、またはこれらのジョイントおよび終端の経年劣化により、接続が緩んだり、アーク放電が発生したりする可能性があります。定期的なテスト電圧耐性と目視検査により、コンポーネントが無傷で機能的に損傷したコネクタは、最高グレードの熱収縮性材料に置き換えられます。.

金属部品の腐食: MV-105 ケーブルの金属シールドと接地システムは、湿度や酸性土壌によって悪化する腐食性の高い環境で腐食を受けやすいため、土壌抵抗率を定期的に測定し、腐食防止法と組み合わせて、金属部品の腐食を保護する方法には、陰極防食や防食コーティングの適用などがあります。.

これらの問題のほとんどは、高度な診断と予防メンテナンスの使用により、大規模な混乱を引き起こす前に特定して修正できます。プロアクティブなトラブルシューティングにより、MV-105 ケーブルのパフォーマンスが向上し、メンテナンス コストがさらに削減され、システム全体の信頼性が向上します。.

MV-105 ケーブルの利点の概要

MV-105 ケーブルは、さまざまな用途での広範な採用に貢献する数多くの利点を備えています これらの頑丈なケーブルは、湿気、熱、化学物質への曝露などの環境要因に対する優れた耐久性を提供します 高クラスの絶縁材料も電気特性を強化するために使用され、長期間にわたって高レベルの信頼性を確保します MV-105 の設置とメンテナンスにより、ダウンタイムが最小限に抑えられ、コストも削減されます 長寿命、効率、手頃な価格により、これらのケーブルは中圧配電システムの堅牢なオプションになります。.

中電圧電源ケーブルの将来の動向

中電圧 (MV) 電力ケーブル業界は、効率的なエネルギー分配、持続可能性の目標、技術の進歩に対する需要の高まりによって急速に発展している分野であり、重要なトレンドの 1 つは、リサイクル可能で環境に優しい材料を使用したグリーン MV ケーブルの開発です。これらの開発は、二酸化炭素排出量を削減し、持続可能なインフラを推進する世界的な取り組みと並行して行われており、いくつかの国が環境法を強化しています。.

高度な断熱材は、熱性能と電気性能の向上に重点を置いた重要なトレンドです。高品質の XLPE と新しい複合材料を使用して、ケーブルを熱、機械的ストレス、長期間の経年劣化に対してより耐性を持たせ、過酷な作業環境でも信頼性の高いものにします。さらに、インテリジェントな監視技術が循環ネットワークにますます統合され、リアルタイムで診断および予測メンテナンスを実行できるようになり、公共事業や業界の予期せぬ故障やコストのかかるダウンタイムが削減されます。.

再生可能エネルギー部門は、MVケーブルの革新を推進するもう1 つの主要なプレーヤーです。 風力への重点の増大により、そして ソーラーパワー プロジェクト、ケーブルは現在、浸水や極端な温度などの過酷な条件に耐えるように設計されています たとえば、洋上風力発電所や地下送電システムに適した、より堅牢なケーブルの需要の急増が市場で観察されています 業界関係者は、世界の中電圧ケーブル市場は大幅に衰退すると予想されており、今後10 年間で数百億ドルの価値に達すると予想しています これは、MVケーブルが持続可能な目的のために世界中で堅牢なエネルギーネットワークを確立する上で重要な役割を果たしていることを示しています。.

適切な電源ケーブルの選択に関する最後の考え

何よりもまず、電圧、耐荷重、環境条件など、アプリケーションの特定の要件を満たすよう努めます。そこから、安全基準を損なうことなく、長期的な耐久性と効率性に重点が置かれます。将来性も設計の重要な要素となり、システムがより大規模にエネルギー需要に対応できるようになります。この観点により、持続可能な目標にも沿った、当面のエネルギー需要に対応する容量のケーブルを選択できるようになります。.

参照ソース

MV-90 & MV-105 電源ケーブル:

スリーコアMVケーブル(MV-105):

中電圧システムのワイヤとケーブルのサイズを決定する方法を理解します:

よくある質問 (FAQ)

MV-105 ケーブルとは何ですか?

MV-105 ケーブルは、配電用途向けに設計された中電圧ケーブルの一種です。通常、黒色の PVC ジャケットが特徴で、撚り線の裸の銅導体で構成されています。これらのケーブルは、高温、特に 105 °C での動作に定格されており、さまざまな要求の厳しい環境に適しています。.

MV 105 ケーブルの特性は何ですか?

MV 105 ケーブルは、環境要因から保護する黒色のPVCジャケットを備えています ケーブルは、クラスBのより線導体を設計しており、柔軟性と設置の容易さを確保しています その絶縁レベルは、高温に耐えるように設計されており、最大250° cの動作に対する許容誤差があり、産業用途に最適です。.

MV-105 電源ケーブルの導体の温度定格はどれくらいですか?

MV-105 電源ケーブルの導体温度定格は通常、通常動作時に 105° c です。この定格により、ケーブルは標準条件下で過熱することなく安全に電流を流すことができます。.

MV 105 ケーブルの建設にはどのような材料が使用されていますか?

MV 105 ケーブルの構造は、一般的にアニールされた裸の銅導体を含み、導電性と柔軟性を強化します ケーブルはまた、機械的保護と環境要因からの絶縁を提供する黒いPVCジャケットに包まれています さらに、いくつかの設計は、断熱性と耐湿性を追加するための紙層を含む場合があります。.

NECテーブルはMV-105 ケーブルとどのように関係していますか?

NEC (National Electrical Code) テーブルは、MV-105 ケーブルの設置と使用に関する重要なガイドラインを示しています。安全性と電気規格への準拠を確保するために、許容電圧定格、絶縁レベル、および必要な設置方法について概説しています。.

MV-105 ケーブルの接地導体の目的は何ですか?

MV-105 ケーブルの接地導体は安全機能として機能し、電気的故障が安全に地面に消散するための経路を提供します。これは、感電の危険を防ぎ、電気システム全体の安全性を確保する上で非常に重要です。.

MV-105 ケーブルは屋外用途に使用できますか?

はい、MV-105 ケーブルは紫外線および湿気から保護する耐久の黒いポリ塩化ビニールのジャケットのために屋外の適用で使用することができます。 、しかし、設置が長期性能を保証するためにローカル コードおよび標準に合致することを保障することは不可欠です。.

MV 105 ケーブルの絶縁における重なりの意味は何ですか?

MV 105 ケーブルの絶縁の重複は保護層でギャップがないことを保障するので重大です。 この設計特徴は湿気の侵入を防ぎ、過酷な環境での全体的な耐久性を高めるケーブルの完全性を維持するのを助けます。.
