あらゆる電気回路において、電流、抵抗、電位差の法則は、機器内の小さな針の動きやダムの下の大きな電線の動きなど、あらゆる動作を支配しています。そして、電気回路に関する知識は私たちの生活に深く浸透しています。 直列回路と並列回路 好奇心旺盛な学習者、エンジニアを目指す人、あるいは電気の問題を解決しようと挑戦する人であれば、ぜひこの章をお読みください。これらの電気回路はどちらも、最も単純なガジェットから複雑な電気回路まで、様々な用途に基づいて考察されています。この記事では、それぞれの回路の特性、電流と抵抗の分布、そして電位差の役割について実践的な洞察を得ていきます。これらの説明を通して理解を深める文章スタイルこそが、現代のテクノロジー主導の世界を構成する不可欠な概念を支える基盤なのです。

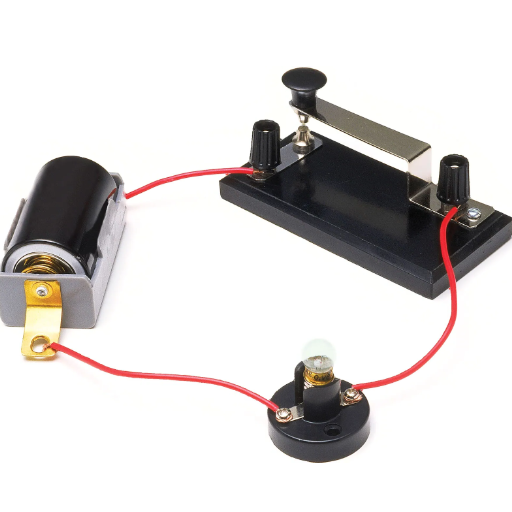

電気回路入門
電気回路とは、電流が流れる経路であり、電子機器やシステムを動作させる役割を果たします。電気回路は、抵抗、静電容量、電源などの部品が、電気を制御・方向付けるように接続された構成です。回路には、主に直列と並列の2種類があります。直列回路では、部品は単一の経路に接続され、すべての部品に同じ電流が流れます。並列回路では、複数の経路が交互に接続されるため、電流は複数の部品に同時に流れます。この基本原理を理解することは、電気システムの設計に役立ち、トラブルシューティングを容易にします。
直列回路と並列回路の定義
直列回路
直列回路とは、部品が一列に並んで接続され、電流の経路が単一かつ連続的である電気回路です。つまり、電流は部品を順番に通過します。部品の1つが故障すると、回路全体が遮断されます。直列回路は、ストリングライト回路や、すべての部品に同じ電流を流す必要がある簡単な電気試験装置などによく使用されます。
並列回路
並列回路とは、様々な部品が複数の分岐を介して接続され、電流を流すための独立した経路を提供する回路構成です。これらの分岐には等しい電圧が供給されるため、経路または部品の1つに障害が発生しても、回路の残りの部分は動作を継続します。並列回路は、複数の部品が独立して動作する必要がある家庭の配線システムや機器で威力を発揮します。
これら 2 つのタイプの回路にはそれぞれ用途があり、電気および電子システムの設計の基盤を形成します。
回路の種類を理解することの重要性
電気システムの設計、トラブルシューティング、そして効果的な最適化には、理解すべき様々な種類の回路があります。直列回路と並列回路では、電流と電圧がコンポーネント間でどのように分配されるかによって動作が異なります。これらの違いを理解し、どちらをいつ適用すべきかを理解することで、効率的な電力分配、デバイスの信頼性、そして特定の要件に合わせた設計が可能になります。例えば、直列回路は電流を一定に保つことができ、並列回路はコンポーネントに冗長性と独立性を与えることができます。これは、家庭用および産業用アプリケーションにおいて非常に重要です。こうした知識は、エネルギー効率が高くリスクのないシステムの構築に役立ち、同時に電気設計における安全基準の遵守を促進します。
直列回路と並列回路の応用
直列回路と並列回路は、その固有の特性により、逆の動作をします。直列回路は、ストリングライトや昔ながらのクリスマスライトのように、一定の電流が流れることが求められる場合に主に使用されます。回路は単一の連続した経路であるため、すべてのコンポーネントに均等な電流が流れます。これは、例えばコンポーネントの故障により回路が機能しなくなる場合、不利になる可能性があります。
一方、並列回路は、複数の機器を独立して動作させることができるため、家庭の電気配線で広く利用されています。例えば、部屋の照明を1つ消しても、他の家電製品の動作には影響しません。さらに、並列回路は自動車や産業用途の冗長システムにおいて、単一のコンデンサが故障した場合でも信頼性を確保するための補助的な役割を果たします。
このような回路は、太陽光パネルアレイなどの再生可能エネルギーシステムにとっても同様に重要であり、直列回路と並列回路を組み合わせて電圧と電流の生成と使用を最適化し、より簡単かつ効率的なエネルギーの消費と貯蔵を実現するため、今日の電力に欠かせない設備となっています。

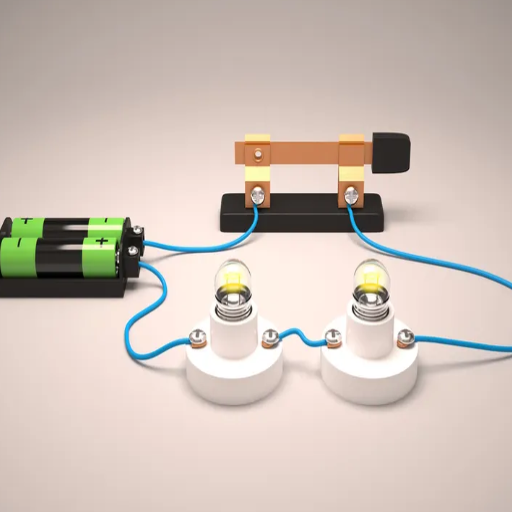

直列回路と並列回路の構成要素
抵抗
抵抗器は、磁束が自由に流れるのを防ぐ典型的な回路素子です。直列に接続すると全体の抵抗が増加し、並列に接続すると全体の抵抗が減少します。
コンデンサ
コンデンサは電気エネルギーを蓄え、回路の要件に応じて、必要な静電容量を実現するために直列または並列に接続できます。
電源
回路に寿命を与えるには、バッテリーまたは発電機からの電源が必要です。
ワイヤー
ワイヤーはさまざまなコンポーネントを接続し、電流が流れるようにします。
スイッチ
スイッチは回路の動作を制御し、必要に応じて電流をオンまたはオフにします。
直列回路の部品
直列接続された部品は端から端まで並べられるため、各部品を流れる電流は一定です。この構成は、回路全体に一定の電流を流したい場合に用いられます。直列回路に関する重要な詳細と考慮事項を以下に示します。
電流の流れ
電流が流れる経路は1つしかないため、直列に接続されたすべての部品に流れる電流は一定です。この経路が遮断されると、すべての部品に電流が流れなくなります。
電圧分割
電源によって半分に分圧された電圧は、回路内の各部品に分割されます。例えば、12Vのバッテリーと3つの同じ抵抗器を直列に接続した場合、各抵抗器の両端には4Vの電圧降下が生じます。各部品にかかる電圧は、オームの法則（V = IR）に従って計算されます。ここで、電流（I）は一定であり、抵抗（R）は各部品の抵抗値です。
直列抵抗
直列接続における抵抗の合計は、それぞれの抵抗値の合計に等しくなります。例えば、抵抗値がそれぞれ2Ω、3Ω、5Ωの抵抗器が3つある場合、合計は2Ω + 3Ω + 5Ω = 10Ωとなります。通常、この抵抗値は並列接続に比べてかなり大きくなります。
エネルギー使用量
電圧が分割されるため、各コンポーネント間のエネルギー消費も分割されます。各コンポーネントは、その抵抗に比例して、電気エネルギーを他の形態（熱、光、機械エネルギーなど）に変換します。
直列回路の用途
直列回路は、クリスマスライトや一部の古いストリングライトのような機器など、均一な電流が必要な用途で使用されます。しかし、1つのデバイスが故障したり断線したりすると回路全体が故障するという制約があるため、現代ではあまり利用されていません。
直列回路のこれらの特徴を理解することで、エンジニアや設計者は、パフォーマンスの向上を優先しながら、実際の状況で直列回路をより効果的に適用できるようになります。
並列回路のコンポーネント
並列回路は、構成要素が共通の点またはノードを介して接続され、電流が流れる経路が複数存在するという点で直列回路とは異なります。何よりも、このタイプの回路は信頼性と効率性が高く、現代の電気・電子システムにとって魅力的なものとなっています。
並列回路の大きな利点は、1つの部品の故障や断線が回路内の他の部品の動作に影響を与えないことです。例えば、現代の家庭配線システムでは、並列回路によって、1つのコンセントや照明器具の電力損失が他の部品の動作に影響を与えないことが保証されています。この特性により、並列回路は住宅用および商用電力システムなど、信頼性が最も重視される用途で広く使用されています。
並列回路の各分岐には、その分岐の抵抗と電圧に応じて電流が流れますが、すべての分岐にかかる合計電圧は一定です。オームの法則によれば、分岐を流れる電流はI = V/Rという式で計算されます。ここで、「I」は電流、「V」は電圧、「R」は抵抗を表します。例えば、4Ω、6Ω、12Ωの抵抗を持つ3つの抵抗が並列に接続された回路があり、回路に12Vの電圧が印加されているとします。この場合、各抵抗に流れる電流はそれぞれ3A、2A、1Aとなり、それらの合計は6Aとなり、これが回路を流れる合計電流となります。
対照的に、並列回路内のコンデンサは、個々のコンデンサの容量の合計に等しい合成容量を示します。これは電源設計において役立ち、電源の電圧変動をより平滑化します。
このように、並列回路は家庭用システムから大容量の産業用システムまで、あらゆる規格のシステムで多様な用途に用いられています。様々な条件下でも均等な電力を供給し、システムの機能を維持できる能力から、現代の電気設計の基盤となっています。
直列接続と並列接続のセル
セルを直列に接続すると、電圧は加算されますが、電流はセル1個あたりで同じです。1.5Vのセルを3個直列に接続すると、出力電圧は4.5Vになりますが、電流容量はセル1個分のままです。直列接続は、懐中電灯やその他の電子機器のバッテリーパックなど、より高い電圧が必要な場合に主に使用されます。
逆に、並列接続されたセルは、それぞれの容量を組み合わせて電流を供給しますが、電圧レベルは単一セルと同等に維持されます。例えば、1.5Vで容量がそれぞれ2000mAhのセルを3つ並列に接続すると、負荷に1.5Vを供給しますが、合計容量は6000mAhになります。このような構成は、パワーバンクや再生可能エネルギーシステムなど、より長いエネルギー貯蔵時間を必要とするアプリケーションに適しています。
これらの接続方式の主な違いは、電力の分配にあります。直列接続は、高電圧を必要とするアプリケーションに適しており、特定の電圧を必要とするデバイスを効率的に動作させることができます。一方、並列接続は、より長時間にわたって連続的に電力を供給することでデバイスの動作時間を延長します。そのため、並列接続は、長時間にわたって安定した電力を必要とするデバイスに最適です。
したがって、バッテリー構成を設計する際、そして場合によっては選択する際には、システム全体またはユニットが電圧や容量といった特定の要件を満たしていることが常に最も重要です。セルを直列接続する場合と並列接続する場合のオフセットを理解することで、携帯型電子機器や大規模電力システムの性能を最大限に引き出すことができます。

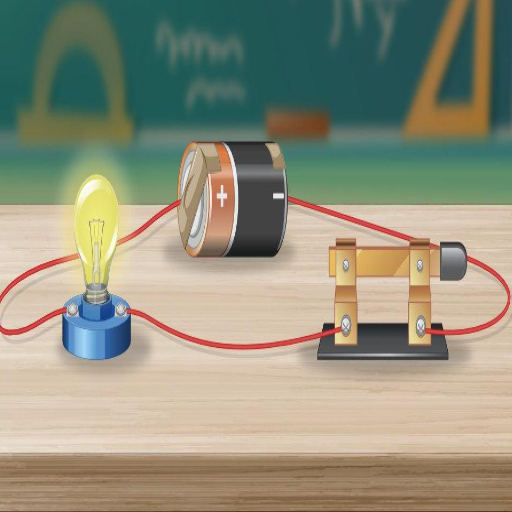

回路の電流と抵抗
電流と抵抗は、電気回路を理解する上で基礎となるものです。電流は導体を流れる電荷の量を表し、アンペア（A）で測定されます。抵抗は、物質が電流の流れにどれだけ抵抗するかを表し、単位はオーム（Ω）です。オームの法則は、電圧、電流、抵抗の間に単純な関係（V = IR）を示します。ここで、（V）は電圧、（I）は電流、（R）は抵抗です。この法則を回路に適用することで、抵抗または電圧の変化が回路を流れる電流にどのような影響を与えるかを分析できます。これは、電子部品の正確な設計と分析にとって非常に重要です。
直列回路の電流
直列回路のすべてのポイントにおける電流は等しくなります。電子が流れる経路は1つしかないため、電流は分岐したり変化したりすることはなく、回路全体で一定に保たれます。直列回路の総抵抗の計算は簡単で、個々の抵抗の合計になります。R_total = R_1 + R_2 + R_3 + … + R_n です。オームの法則から、電流は供給される電圧の合計と抵抗の合計の関数になります。I = V_total / R_total です。したがって、電圧が上昇するか抵抗が減少すると、電流が増加します。直列回路全体で電流が一定に保たれるため、これらの回路は非常に簡単に調査できます。しかし、そのパラメータ自体が故障のパラメータとなり、直列回路で最初の故障が発生すると、回路全体が混乱します。
直列回路の抵抗
これは直列回路における抵抗の分析として確かに価値のあるものです。直列に接続されたすべての部品の総抵抗は、それらの抵抗の合計に等しいと述べられています。
1. 直列回路の全抵抗はどのように計算されますか?
総抵抗 R_total は、回路内の各コンポーネントの抵抗値の合計に等しくなります。
2. 総抵抗は電流にどのような影響を与えますか?
オームの法則（V=IR）によれば、回路を流れる電流は全抵抗に反比例します。つまり、全抵抗が増加すると、電圧が一定であれば電流は減少し、逆もまた同様です。
3. 回路内のコンポーネントの 1 つに障害が発生した場合、どうなるでしょうか?
直列回路内の部品が故障したり、断線したり、あるいは故障したりすると、回路全体が遮断され、電流の流れが止まってしまいます。これが直列接続の主な欠点です。たった一つの部品の故障がシステム全体に影響を及ぼす可能性があるのです。
これらの原理を理解することで、直列回路を効率的に分析し、単純さと予測可能な動作が最も重要となる場合に直列回路を使用できるようになります。
並列抵抗：電流と抵抗の影響
並列接続の場合、抵抗器の抵抗値は小さくなり、全体の抵抗値の逆数は個々の抵抗値の逆数の合計と等しくなります。そのため、電流は複数の経路に分かれて流れ、最終的には回路を流れる電流の総量が増加します。並列接続では、各抵抗器の電圧降下は同じです。つまり、すべての抵抗器は同じ2点に直接接続されているからです。並列回路の主な利点の一つは、抵抗器の1つが故障しても回路全体に影響がなく、他の経路が電流を途切れることなく回路に流せることです。並列抵抗器は、故障時の性能と適切な電圧分配が最も重要となる電気システムで使用されます。

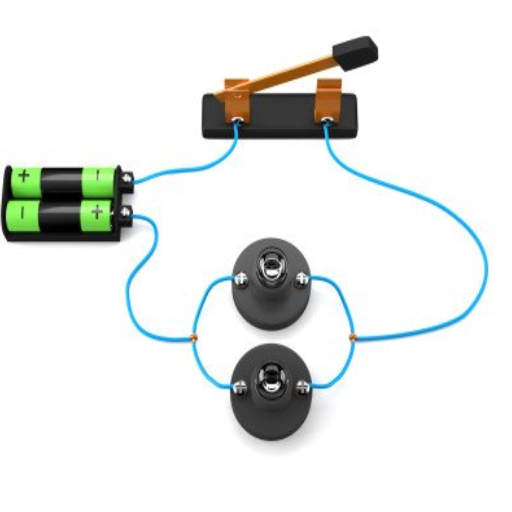

回路部品間の電位差
回路内の部品間の電位差を解析する際には、回路の種類や構成を考慮する必要があります。直列回路では、電流は回路全体に均一であるため、電位差は各部品の抵抗に応じて分配されます。一方、並列回路では、すべての部品が同じ2点に接続されているため、各部品間の電位差は一定です。したがって、設計と電圧分配の理解は、これらの考慮から生まれ、効率的で信頼性の高い電気システムの構築に役立ちます。
回路内の電位差の測定
電圧計を用いて電位差を測定する場合、接続は必ず電圧を観測する部品と並列に行う必要があります。電圧計は2点間の電荷あたりのエネルギー差を測定し、その単位はボルト（V）です。正確な測定値を得るには、電圧計は回路を流れる電流の流れを変えないよう、高い内部抵抗を持つ必要があります。この電位差は、エンジニアが回路内でエネルギーがどのように伝達されるかを理解するのに役立ち、故障診断や電力計算、そして最終的には回路効率の最適化に役立ちます。エンジニアにとって、あらゆる回路解析・設計において、この電位差を効果的に測定し、解釈することは非常に重要です。
直列回路の部品間の電位差
したがって、各要素における電位差の合計は、すべての要素にわたる総電位差に等しくなります。これは、直列回路では流れる電流がほぼ同じであるため、電圧が抵抗に応じて分割されるためです。数学的に表現すると、
ここで、V₁、V₂などは各部品間の電位差であり、V_totalは電源から回路に注入される電位差です。部品の抵抗が大きいほど、オームの法則（V = IR）に従えば、その部品が電圧に占める割合は大きくなります。これは直列回路におけるエネルギー分布を理解する上で非常に重要であり、電気設計とトラブルシューティングにおいて極めて重要です。
並列回路の部品間の電位差
並列回路では、回路内の各要素の電位差は、電源から供給される電位差と等しくなります。これは、並列回路の各分岐が、それぞれ電源に直接接続されているためです。直列回路では、電圧は各要素を通過するにつれて低下しますが、並列回路では、並列経路間の電圧は等しくなります。この事実により、並列回路内の要素をより明確に扱うことができ、これが並列回路が家庭用および産業用の配線ですぐに利用されるようになった最も単純な理由の一つです。
直列回路と並列回路：主な違い
| 側面 | 直列回路 | 並列回路 |
|---|---|---|
| コンポーネントは端から端まで接続され、電流が流れる単一の経路を形成します。 | コンポーネントは複数の経路に接続され、電流が各分岐を独立して流れるようにする | |
| 電流プローブ | 経路が1つしかないため、すべてのコンポーネントを流れる電流は同じです。 | 電流は抵抗に応じて枝に分割される |
| 電圧分布 | コンポーネント間の電圧降下は各コンポーネントの抵抗に比例し、電圧はコンポーネント間で共有されます。 | 電圧はすべての分岐にわたって同じままです。電圧はコンポーネント間で等しくなります。 |
| 我が国の抵抗力 | 直列に接続すると抵抗が加算され、全体として大きくなる。 | 経路が増えると抵抗が少なくなるため、効率的である。 |
| 信頼性の向上 | いずれかの部品が故障すると、その時点で回路が開き、電流が遮断されます。直列回路が断線すると、電流は回路を完全に流れなくなります。 | 1つのブランチに障害が発生しても、他のブランチは引き続き機能するため、信頼性が向上します。他のパスは影響を受けずに機能し続けます。 |
| 用途 | ストリングライトなど、使いやすさが重視される製品に使用されます。直列回路は通常、単純な用途に使用されます。 | 家庭や機械の電気配線システムに使用され、一般的に安定性と一貫性を重視します。並列回路は、安定性が高く、操作による影響が少ないため、家庭の電気配線などの複雑なシステムに使用されます。 |
これらの機能により、直列回路と並列回路が分離され、電気システムのさまざまなニーズに対応できるようになります。
直列接続と並列接続：メリットとデメリット
直列回路の利点
- 必要なコンポーネントが少なく、設計が簡単
- シンプルな構造とセットアップ
- 基本的なアプリケーションではコスト効率が高い
直列回路の欠点
- すべてのコンポーネントが適切に動作していることを前提としています
- 部品の故障は回路全体の動作に支障をきたす。
- 重要なアプリケーションでは信頼性が低い
並列回路の利点
- 最も信頼性が高く信頼できるデザイン
- 1つのブランチが失敗しても他のパスは機能し続けます
- コンポーネントは独立して動作する
- 現代の電気システムに最適
並列回路の欠点
- 直列回路よりも多くの材料を使用する
- 組み立てにもっと時間をかける
- 初期費用が高い
私の見解では、直列回路は設計が容易で部品数が少ないだけでなく、すべての部品が正常に動作するという利点があります。部品の故障は回路全体の動作に支障をきたします。この意味で、並列回路は最も信頼性が高く、信頼できる回路です。なぜなら、1つの分岐が故障しても他の経路は機能し続けるからです。しかし、直列回路よりも多くの材料と組み立て時間が必要になります。具体的な電気システムの要件に応じて、それぞれの回路を使い分けることができます。
直列回路と並列回路の使い分け
直列回路と並列回路のどちらを選択するかは、システムの具体的なニーズに大きく左右されます。直列回路は、すべての要素が同じ電流電圧降下を発生する場合に最適です。例えば、ストリングライトのような低電力アプリケーションや、1つのスイッチで複数の要素を制御するデバイスなどです。設計がシンプルで材料費も安価であるため、シンプルなアプリケーションに最適です。しかし、信頼性は低くなります。回路は動作しているすべてのコンポーネントが動作することを前提としているため、1つのコンポーネントに障害が発生すると回路全体が動作しなくなります。
並列回路は、信頼性とコンポーネントの独立動作が最も重視されるシステムに適しています。このような回路は、照明やコンセントのオン/オフなどの操作が他の操作と独立して動作する必要がある住宅用および商業用システムに見られます。このような回路は負荷に一定の電圧を供給し、1つの分岐の故障が他の分岐に影響を与えることを防ぎます。必要な材料は多くなりますが、設計の複雑さは汎用性と信頼性の代償に過ぎず、そのため、現代の多くの電気システムで採用されています。したがって、簡素化が重要になるか信頼性が重要になるかは、アプリケーションのニーズによって決まります。
参照ソース
よくある質問（FAQ）
直列回路とはどういう意味ですか?
直列回路とは、部品が鎖状に接続され、電流が流れる単一の経路を形成する回路の一種です。直列回路では、回路全体の電圧は回路内の部品間で分割され、各部品を流れる電流の総量は等しくなります。部品の1つが故障したり、取り外されたりすると、直列回路全体が切断され、すべてのデバイスが動作を停止します。
直列回路と並列回路の違いは何ですか?
直列回路と並列回路の本質的な違いは、接続方法にあります。直列回路では、部品は単一の経路に接続されているため、すべての部品を流れる電流は同じです。一方、並列回路では、部品は同じ電圧源に接続されているため、電流は別々の経路を流れます。つまり、並列回路では1つの部品が爆発しても、残りの部品は機能し続けるのに対し、直列回路では部品が故障すると電流の流れが完全に停止します。
抵抗器は直列でどのように動作しますか?
直列回路では、抵抗器を直列に接続すると、個々の抵抗値の合計に等しい抵抗値が生じます。この抵抗値の増加によって、オームの法則に従って回路を流れる電流の大きさが制御されます。各抵抗器に流れる電流は同じですが、各抵抗器の両端の電圧降下はその抵抗値に依存します。
短絡とは何ですか?
短絡は、抵抗の低い経路が存在する場合に発生します。この経路によって電流が本来の回路経路から逸れ、過剰な電流が流れます。この現象は直列回路でも並列回路でも発生する可能性がありますが、直列回路では部品の損傷や火災の危険性があるため、より危険です。短絡が発生すると、回路は開回路となり、電流の流れが制御不能になります。
直列回路でコンデンサをどのように利用すればよいのでしょうか?
直列接続されたコンデンサは、回路内で最小のコンデンサよりも小さい総容量を得るために使用されます。直列接続されたコンデンサの総容量の計算式は、抵抗器の場合と同様です。すなわち、1/CT = 1/C1 + 1/C2 + … + 1/Cnです。これに基づき、この種の回路はフィルタリングやタイミングなどの機能を果たします。
電池を直列に接続できますか？
はい、電池を直列に接続することで、回路内の蓄電素子に高い出力電圧を与えることができます。電池を直列に接続すると、回路の端子に供給される電圧は、各電池の電圧の代数和に等しくなります。この合成電圧は、機器のスイッチを入れるために追加の電圧が必要な場合に使用されます。
直列回路の例は何ですか?
直列回路の例として、クリスマスの電飾が挙げられます。各電球は直列に接続されており、電流は各電球に順番に流れます。さらに、1つの電球が切れたり取り外されたりすると、回路が切断され、他の電球もすべて消えてしまいます。つまり、直列に接続された部品は、他の放射動作に大きな影響を与える可能性があるということです。
並列回路の合計電流はいくらですか?
並列回路の全電流は、回路の各構成要素を流れる電流の合計です。つまり、電流が回路内の個々の経路を流れる一方で、外部の電源電流は複数の経路に分岐します。これにより、ある経路の導通が途絶えても抵抗の他端の電流には影響がないため、回路の柔軟性が向上します。
直列構成と並列構成の利点は何ですか?
長期的には、直列構成と並列構成は、電気技術者に特定の要件に応じてシステムを設計する柔軟性を提供します。直列システムは実装が容易で、アプリケーションでコンポーネントに均一な電流を流すことが求められる場合に使用されます。一方、並列システムは電流の有効な経路を提供し、コンポーネントが独立して動作できるため、複雑な電気システムで求められる信頼性を向上させます。
