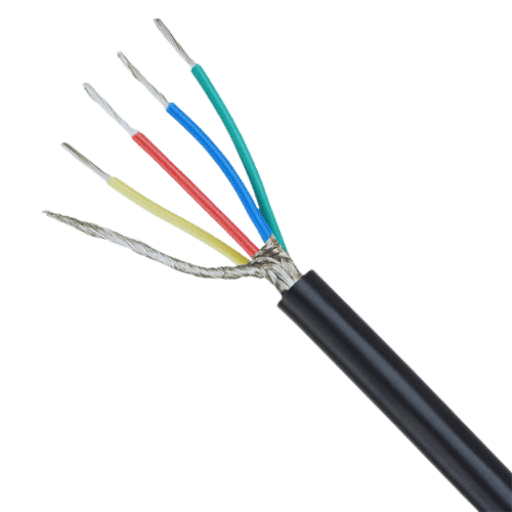

aとは何ですか シールドケーブル?
シールドケーブル、一般にスクリーニングケーブルと呼ばれる、導体を囲むシールド材料の追加の層を備えた電気ケーブルであり、シールド層とも呼ばれる。シールド層は主に金属箔または編組ワイヤーで作られている;その目的は、ケーブル内の信号の送信を外部の電磁干渉(EMI)または無線周波数干渉(RFI)から排除することである。この技術は、これらの干渉の影響を最小限に抑え、送信信号の品質と完全性を確保する。シールドケーブルは、送信信号がその完全性を保持するため、高い電気ノイズや他のデバイスの近くなどのシナリオで重要な役割を果たす。電気通信、データセンター、産業オートメーション、医療機器などの分野では干渉のない信号が必要になっている。.
シールドは内部でどのように機能しますか ケーブル?
ケーブルにおけるシールドとは、電磁干渉 (EMI) や無線周波数干渉 (RFI) の影響を軽減するために電極を包む導電性要素を使用することを指します。ケーブル内のシールドの存在は、アルミニウムや銅などの金属材料がほとんどであり、その目的は電磁波を内部導体から遠ざけ、同時に吸収することです。.
外部干渉を大幅に抑制する能力を考慮すると、シールドケーブルは、送信信号の歪みや劣化が最小限に抑えられることを保証します。これは、電気ノイズが重大な領域や他の電子機器に隣接する領域では非常に重要です。シームレスで干渉のない伝送は重要な要件であるため、シールドケーブルは電気通信、データセンターの運用、産業オートメーションのプロセス、医療機器の伝送において特に不可欠です。.
ケーブル構造の一部である静電バリアは、干渉がケーブルを貫通したりケーブルから出たりするのを防ぎます。バッファとして機能し、ケーブルの内部電気回路に電磁波が結合する可能性を減らします。シールドの利点は、情報の損失や劣化を軽減するために必要な信号の完全性を維持する上で非常に重要です。.
結論として、ケーブル内では、シールドは電磁波および無線周波数の干渉から保護するように設計されており、信号の忠実度が保証されます。外部干渉から保護し、自由な干渉通信が不可欠なセクター内の送信信号の品質と完全性を高めます。.
使用の利点 シールドされたイーサネット ケーブル
- 電磁干渉 (EMI) 保護: イーサネット ケーブル内のシールドは、信号の送信および転送中に外部の電磁干渉場の侵入に対する強力な防止方法として機能し、安全で中断のないデータ通信を保証します。.
- 無線周波数干渉 (RFI) 抵抗: 周囲の電子デバイス、電源、および無線デバイスは無線周波数干渉を生成し、これもイーサネット ケーブル内のシールドによって処理されます。 RFI は大幅に削減され、配線をシールドすると、送信中に信号が変更されず、抑止されないことが保証されます。.
- 電気的にノイズの多いエリアでの動作の改善: シールド付きイーサネット ケーブルは、強固な環境や電子デバイスが密集している場所など、電磁ノイズが多いエリアで特に役立ちます。これらのケーブルは、パケット ロスを削減し、ネットワーク全体のパフォーマンスを向上させるのに役立ちます。.
- ケーブルの実行時間が長くなる: ケーブル内に収められたシールドは、より高い減衰抵抗レベルを備えているため、信号を失ったり品質を低下させたりすることなく、ケーブルの実行時間を長くすることが可能になります。これは、ケーブルの長さを長くしたいエリアやデータセンターにとって非常に有益です。.
- 保証されたデータの完全性と伝送: シールドされたイーサネット ケーブルは、データの完全性と安全な伝送を保証する外部干渉に対抗します。これは、電気通信、医療、金融業界など、通信に障害がない必要がある分野で特に役立ちます。.
イーサネットケーブルを選択する際には、ネットワーク接続を保護し、データの損失を最小限に抑え、伝達されるあらゆる情報を保護するために、シールドされたタイプの利点を比較検討することが重要です。騒がしい設定で使用する場合でも、機密性の高いアプリケーションで使用する場合でも、シールドされたイーサネットケーブルは、今日の相互接続された世界で必要とされる適切なシールドを提供します。.
いつ使用すべきか シールドケーブル?
シールドされたイーサネットケーブルは、電磁干渉 (EMI) や無線周波数干渉 (RFI) が存在する人口密度の高い状況で非常に有利です。 以下、アジュバントがかけられている例を示します:
- 高干渉環境: シールドケーブルは、製造スペース、産業環境、データセンターなどの過酷な電気ノイズ環境において保護装置として機能します。データ送信中に安全を脅かす可能性のある外部干渉源から作業者を防ぎます。.
- 長時間のケーブル実行: 拡張可能なシールド ケーブルを備えたイーサネット ケーブルは、特に信号劣化のリスクが大幅に高まる傾向にあるケーブルが長距離をカバーしなければならない状況に対処する場合、データの損失や破損の可能性を最小限に抑えるため、シールドのないケーブルよりも大幅にうまく機能すると言われています。.
- 屋外設置: 屋外橋は、ケーブルに追加の保護機能が搭載されているため、高温、湿気、紫外線、その他多くの要因などの過酷な環境要因が存在する場合でも正常に動作します。.
- 重要な用途: 医療施設、金融機関、電気通信ネットワークは、データの完全性が失われる例です。シールド付きイーサネット ケーブルの使用は、これらの特定の機関にとってこのデータ損失のリスクを最小限に抑えるだけでなく、信号の劣化やネットワークのサプライチェーンの混乱の可能性も軽減します。.
シールド ケーブルへの投資は、敵対的な環境でイーサネット ネットワークを設計する場合、またはネットワーク内で信頼できる情報送信を必要とする管轄区域向けに、ネットワークの信頼性を確保し、送信される情報を保護するためのインテリジェントなアクションです。.
探検 シールドされていないイーサネット ケーブル
の利点 シールドされていないケーブル
プレーンイーサネットケーブルは、ネットワークの設置において数多くの利点を提供します 以下は、プレーンケーブルの主な利点セットです:
- 手頃な価格のソリューション: プレーン ケーブルはシールド ケーブルほどコストがかかりません。これにより、特に複数の設置が必要な場合には、財務上の考慮が必要となるため、シールドのないケーブルは経済的に適したオプションになります。.
- 柔軟性と操縦性: 狭いスペースで回す必要があるケーブルの設置は、シールドされていないケーブルがより柔軟で、作業が容易であるという事実によって助けられるでしょう。これらのケーブルは柔軟性が高いため、障害物の上や導管システムの内部に簡単に配線できます。.
- 設置のシンプルさ: シールド装置が必要ないため、シールドされていないケーブルのセットアップはそれほど難しくありません。単に接着と接地が必要最小限であるため、セットアップが容易になるため、あまり注意を必要としません。.
- 標準イーサネット デバイスとの互換性: イーサネット標準にあるアイテムやデバイスの場合、設置場所がそのようなインフラストラクチャで覆われている場合でも、シールドされていないケーブルを心配することなく使用できます。ケーブル自体は、極端な環境を使用せずにほとんどの通常の環境で正常に機能する傾向があり、データ転送を優れた効率で提供します。.
- 短距離から中距離への適用のための適性: 設置区域が制御され、要求される移動が中程度から短いなら、非シールド ケーブルは行います。 、オフィス、家、および小さい/中間の会社のセットアップのような環境の基本的なネットワーキングの目的のために信頼できます。.
これらの利点は、シールドされていないケーブルをイーサネット ネットワーク環境で使用しながら、コスト、パフォーマンス、設置などのパラメータを最適化できることを示唆しています。.
の共通アプリケーション シールドされていないイーサネット
ネットワーキング技術のスペシャリストとして、私はしばしばシールドされていないイーサネットケーブルが最良の選択肢である多様なインスタンスに直面しています UTPケーブルは、さまざまなネットワークアプリケーションによく適合し、優れた機能、信頼性、手頃な価格、およびシールドされていないイーサネットケーブルの典型的な用途には、オフィスエリア、家庭、中小企業が含まれます さまざまなケーブルタイプは、特定の用途と範囲を対象としており、標準的なネットワーキング要件に最適です 価格、パフォーマンス、および簡単かつ迅速なインストールを考慮すると、シールドされていないトップは幅広いネットワークに適しています。.
なぜ選ぶのか シールドされていないcat6?
- ネットワーキングの専門家として、私はあなたが自分自身を取得することをお勧めします シールドされていないCat6 ケーブル ここに理由は次のとおりです:
- 依存機能: シールドされていない Cat6 ケーブルは、制御された環境や短距離から中距離のアプリケーションに最適です。これらは高品質のデータ転送を保証し、ネットワークが効果的な通信と接続を維持することを保証します。.
- 手頃な価格の代替: シールドのない Cat6 ケーブルは、パフォーマンス効率が高く、手頃な価格であるため、ホーム オフィス、家庭、さらには小規模から中規模のビジネスに最適です。費用対効果が高く、品質を犠牲にしないため、ネットワーキングの優れた代替手段です。.
- シンプルな取り付け: シールドのない Cat6 ケーブルはシンプルなデザインなので、簡単に取り付けることができます。このようなシンプルさにより、取り付けがより迅速で強度も低くなり、特にシールドされたケーブルを検討する場合、さまざまなセットアップに最適な選択肢となります。.
シールドのない Cat6 ケーブルは、信頼性が高く、効率的で、コスト効率が高く、設置が簡単なネットワーク ソリューションを提供します。ただし、一部の環境では、シールドのないツイスト ペア ケーブルよりもシールドのないツイスト ペア ケーブルの方が優れています。.

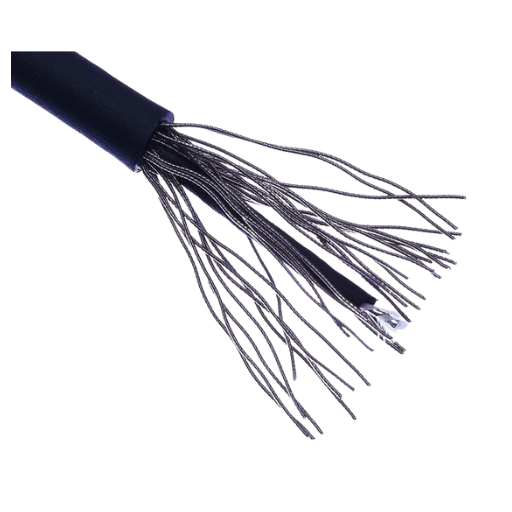

どうやって シールド vs シールドなし パフォーマンスに影響を与えますか?
への影響 クロストーク そして 干渉
ネットワーキング ソリューションの専門家である私は、シールド付きケーブルとシールドなしケーブルをクロストークと干渉に使用することの意味を十分に理解しています。 シールド付き Cat6 ケーブルには、フォイルまたは編組金属シールドによる保護層が余分に設けられているため、これらのケーブルは干渉に対する耐性が高まり、隣接するケーブル間のクロストークが最小限に抑えられます。 シールドなし Cat6 ケーブルは、信号障害の可能性を減らすバリアを提供して適切なデータ送信を容易にします。 シールドなし Cat6 ケーブルは、ほとんどの専門的なネットワーキング タスクでも優れたパフォーマンスを提供します。ただし、シールド付き Cat6 ケーブルよりも EMI とクロストークの感受性が高く、電磁干渉のある領域での使用には適していません。データの整合性を強化するために、ネットワークに適切な Cat6 ケーブルを選択する際には、特定の環境と起こり得る干渉源を分析することが非常に重要です。.
に対する 効果 データの整合性 と Transmission
シールド付きおよびシールドなしのCat6 ケーブルの選択は、データ伝送および整合性性能を決定します シールド付きCat6 ケーブルは、電磁干渉 (EMI) およびクロストークの低減を助け、貧弱な信号によって引き起こされるデータ伝送エラーの可能性を最小限に抑えるので、このようなワイヤは、外部電磁干渉に起因する信号中断のリスクを軽減するため、有利です。.
シールドのない Cat6 はある程度の干渉を許容しますが、ほとんどのネットワーキング タスクでは依然としてスムーズな送信を保証します。ただし、過剰な電磁干渉があると、EMI とクロストークの増加につながり、シールドされたケーブルがより最適になります。各ネットワークの設計は、問題のネットワークに最適なシールド付き Cat6 とシールドなし Cat6 のどちらかを選択しながら、信号強度と保存の妥協を避けるために適切に分析する必要があります。.
本質的に、シールドされたCat6 はあらゆる形態の干渉から保護し、データ伝送をより安全で信頼性の高いものにします。 cat6 ケーブルがシールドされているかシールドされていないかが機能するかは、ネットワークの状態と環境によって決まります。.
比較 シールド付きとシールドなし イン ネットワーク ケーブル セットアップ
シールド付きおよびシールドなしのCat6 ケーブルの形でネットワークケーブル配線を検討する場合、それぞれが独自の長所と短所を提供します ここでは、これら2 つの間の直接対面のコントラストを見ます:
シールドされた Cat6 ケーブル
- シールドにより、電磁干渉 (EMI) に対する優れた耐性が得られます。.
- 産業用場所や、複数の電子機器が互いに近くに位置し、EMI レベルが高い場所に最適です。.
- 追加のシールドにより、データの完全性が大幅に維持され、データの損失や損傷の可能性が最小限に抑えられます。.
- 通常、シールドされていない Cat6 ケーブルと比較して、購入価格が少し高くなります。.
シールドされていない Cat6 ケーブル
- これらは、内部が EMI にさらされる標準的なネットワーク設置に最適であり、信頼性を提供します。.
- 電磁干渉防止性能により、EMI に関係のない標準的なホーム ネットワークやオフィス ネットワークに最適です。.
- これらは一般的なネットワーキングに最適で、合理的なデータ伝送速度と日常のネットワーキング パフォーマンスを提供します。.
- シールドがないため、取り付けと取り扱いが比較的簡単です。.
シールド付きまたはシールドなしの Cat6 ケーブルの間を選択することは、特にネットワークの特定の要件と環境条件に関して困難になる可能性があるため、ここでは常に慎重な考慮が必要です。たとえば、データの整合性が重大な懸念事項となる環境での作業が予想されるとします。その場合、シールド付きの Cat6 ケーブルは理想的なオプションです。しかし、基本的な対象領域における標準ネットワーキングについて話す場合、シールドのない Cat6 ケーブルはコスト効率が高く、最適なソリューションです。.

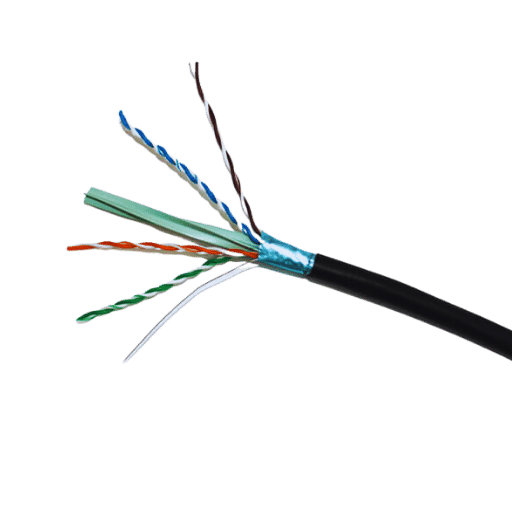

どちらかを選択します Cat6 シールド そして Cat6 シールドなし
考慮すべき要素: 環境 そして インストール
高シールドおよびシールドのないcat6 ケーブルの購入を目指すとします その場合、まずネットワークの設置要件やその他の環境条件を徹底的に理解する必要があります 考慮すべき事例は次のとおりです:
- EMI: シールドが電気機器の近くに設置されている場合、そのようなシールドされたケーブルは実行可能な解決策となるため、環境への電磁干渉の程度を評価することが不可欠です。.
- 信号の劣化: 医療業界や金融業界など、データ整合性要件が強いケーブルでノードやエリアに対処することが目標である場合、信号の整合性が確保されるため、シールドされていないケーブルにシールドされた Cat6 ケーブルを使用することが理想的です。.
- 設置の容易さ: 考慮すべき重要な要素は、ネットワークの設置が容易で管理可能かどうかです。これに対する理想的な解決策は、接地と絶縁が必要ないため、シールドのない Cat6 ケーブルを入手することです。.
Cat 6 ケーブルの主要な要件を理解することで、目標を達成し、ケーブルあたりのコストを最小限に抑えることができます。.
のコストへの影響 シールド対 シールドされていないイーサネット ケーブル
ネットワーク構成で利用するイーサネットケーブルの種類を決定する際には、ケーブルの有効性に関して選択したケーブルの種類から生じる価格差を考慮することが重要です。この場合、シールド付きケーブル、特に Cat6 タイプは、シールドなしタイプと比較して非常に頻繁に高い価格を指示しますが、前者は、コストはあるものの、電磁間干渉、EMI に対する保護を提供することができます。それでも、その追加の保護が必要かどうか、また潜在的なリスクとメリットはどのようなものであるかを考慮する必要があります。従うべき指針またはポリシーのいくつかは次のとおりです:
- 環境要因: ネットワークが電力線、機械、その他の電子機器などの高EMIソースの近くにある場合、Cat6 シールドケーブルを購入することは、長期的には安価な投資になる可能性があります これは、データ伝送エラーやネットワークのダウンタイムにつながる可能性のある潜在的なEMIに対する保護手段であり、修理やトラブルシューティング中に多くのコストが発生します。.
- 業界要件: 特定の業界では、ネットワークの信頼性とデータの整合性に関して、一定の基準が必要になる場合があります 医療と金融は、信頼性と安定性が非常に強い分野の一部です このような環境では、シールドケーブルを使用して送信中の信号劣化のリスクが軽減され、これにより接続が一定であることが保証されます。.
- 考慮要素: ルーターとワイヤレスモデムに対して提供されるシールドの量を常に覚えておいてください; シールドの十分性が低い場合は、ネットワーク構造を構成しやすくすると同時に、管理部分だけを中心とする場合は簡単に管理できるはずです シールドのないCat6 ケーブルは、より費用対効果が高く、より使いやすいように見えます。 高度なネットワーク構成や長期的な複雑な拡張の期待も、接地と絶縁ワイヤの使用に伴う初期コストの重大化により、将来的にはさらに特別な費用が発生する可能性があります。.
煮詰めることからサイフォンとインストールツールを見ることで、あなたはあなたのネットワークアーキテクチャの要件、その修飾子、およびニブルをトレースすることなく予算を理解することができるはずです。 参照点として、それはネットワークの専門家やプロバイダと相談し、あなたの欲求を設定する価値があり、不必要なハードウェアにお金を無駄にすることなく、より適切なソリューションを見つける必要があります。.
の長期的なメリット シールドされたcat6
ネットワーク設置の場合、シールドされた cat6 ケーブルには次のような長期的な利点があります。.
- 電磁干渉 (EMI) は、シールドされたCat6 ケーブル配線の使用によって改善された機能の1 つです 不適切にインストールされ実行された図の配線も、ネットワークのパフォーマンスに悪影響を及ぼす可能性があるためです これらのケーブルは、あらゆる電気セットアップに不可欠です。.
- シールドされていない cat6 ケーブルまたはシールドされた cat6 ケーブルのいずれかを使用できます。シールドされた cat6 ケーブルはクロストークと信号の劣化を低減します。そのため、信号の品質が向上し、その結果、パフォーマンスが向上し、データ伝送速度が向上するため、ネットワーク全体がより効率的になります。.
- シールドされていないカテゴリと同様に、シールドされた Cat6 ケーブルは過熱、電磁ノイズ、その他の外部バッフル要因の影響を受けやすいですが、許容誤差の程度が高くなります。このタイプのケーブルは、時間の経過とともにネットワークのパフォーマンスと一貫性を向上させます。.
- 最後に、シールドされた cat6 ケーブルは、将来の高帯域幅のニーズから電気セットアップやその他のインフラストラクチャを保護することを保証します。このケーブルは、パフォーマンスを向上させるために既存の電気レイアウトをアップグレードするのに理想的な選択肢です。.
このように、結論として、シールドcat6 ケーブル配線は、ケーブルの動作寿命を深めながら電気的干渉、高帯域幅要件、および信号品質の低下を軽減し、それが電気インフラに新しい技術をもたらすと述べました、シールドCat6 ケーブルを利用することで、最大のネットワークパフォーマンスを確保しながらリスクを最小限に抑えます。.
理解 電磁干渉 と その Impact
なんだって EMI そして、それはケーブルにどのような影響を与えますか?

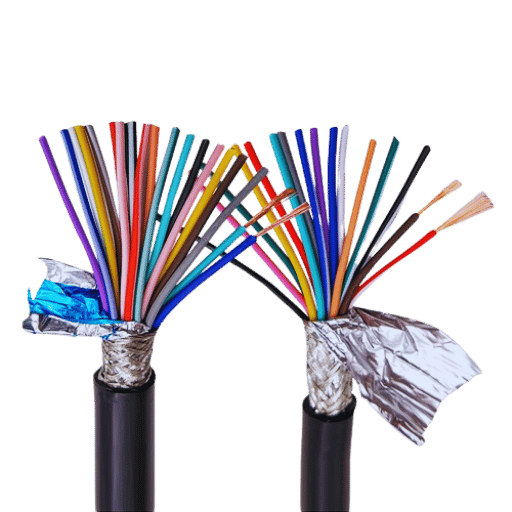

電磁干渉(でんじこふんそう、)、別名EMIとは、ケーブルやその他の電子機器の機能に悪影響を与える、異なる電磁場によって引き起こされる干渉または妨害のことであり、電力線、モーター、その他の電気機器など、さまざまなソースからの電磁波がケーブルを介して送信される信号を妨害し、信号を妨害し、データ伝送を混乱させ、ネットワークの有効性を低下させる可能性がある。.
ケーブルはEMIによって大きく影響を受け、シールドは1 つの解決です シールドとは、アルミニウムや銅などの金属物質でケーブルをケーブル導体を覆うケーブルの構築を指します このタイプのシールドは、不要な電磁波からケーブルを入ったり出たりするのを防ぐ壁として機能します ケーブルに電磁エネルギーを締め付けることで、シールドはケーブルワイヤを介して送信される信号を干渉から保護します。.
不要な電磁エネルギーは、地面の遮蔽ケーブルにより地面を介して自由に散乱する可能性があり、干渉の可能性をさらに低減します; これは、遮蔽ケーブルにとって極めて重要であり、信号伝送を危険にさらす可能性のある電磁エネルギーの集中を減らすことで、ケーブルの全体的な性能と信頼性を維持するのに役立ちます。.
EMI とそのケーブルへの影響を理解することは、堅牢なネットワーク インフラストラクチャを設計および設置するために必要です。データ送信の信頼性とパフォーマンスを向上させるために、EIM 損傷に対する対策としてシールド、および適切な接地が採用される場合があります。.
どうやって シールド 軽減 電磁干渉
シールドにより、電気伝導体のEMI干渉が低減され、ケーブルからの貫通または放出から外部電磁波が保護されます ケーブル内の電磁エネルギーを保持すると、干渉が減少し、デバイスによってワイヤを介して送信される信号の強度が維持されます ケーブルの効果的なシールド中に、次の利点が達成されます:
- 干渉の低減 (Reduction of Interference) ーこれはシールドされたケーブルとシールドされていないケーブルの両方の性能に強く影響します 一般的に、あらゆる種類のケーブルは外部ソースからの外部電磁場に非常に敏感です このような干渉は、特にケーブルが電子的にノイズの多い環境や、他のケーブルアセンブリの近傍で使用される場合には避ける必要があります。.
- 信号の完全性の保持: 内部信号の劣化、損失、または歪みを防ぐためにケーブルを外部干渉から完全にシールドすることは、データが送信されるときに忠実な信号を保持することを目的としており、これにより、シールドされたケーブル上で転送されるデータが正確になり、誤った送信の可能性が最小限に抑えられます。.
- パフォーマンスの強化: シールドはケーブルのパフォーマンスを向上させる上で大きな役割を果たします シールドは、信号が互いに干渉することを低減し、したがって、高い信号品質、帯域幅、およびデータ転送速度を確保します 電話、ビデオ通話、または業界のオートメーションシステムのような高速で信頼性の高いデータ転送ニーズにおいて極めて重要であり、シールドされていないデバイスとシールドされたデバイスのパフォーマンスは大きく異なります。.
- 電磁両立性: シールドは、ケーブルからの電磁放射が他の設置された電子機器に干渉する確率を減らすことにより、電磁両立性 (EMC) に達するのに役立ちます。これは、複数のデバイスが存在し、同時に動作する必要がある状況において重要です。.
これらのシールド技術の正しい知識と適切な適用は、ネットワークインフラストラクチャの設計と展開において非常に重要です。シールドは電磁干渉を効果的に軽減し、適切かつ適切なデータ転送を保証します。.
の 役割 接地 イン シールドケーブル
接地は、それが十分に行われれば、シールドされたケーブルの機能を保証します それは電気システムからの余分な電流の排出を可能にし、干渉問題の解決を助けます シールドされたケーブルは、EMIからケーブルをシールドする信頼性の高いアース接続で適切に接地されていますが、シールドされたケーブルの接地に関して留意しなければならないいくつかの点があります:
- 静電放電 (ESD) 保護: アース付きシールド ケーブルの場合、ケーブル シールドに発生する可能性のある静電荷が高電圧が発生する程度まで到達するのを防ぎ、電子回路やデータに損傷が発生する可能性がある静電荷が制御されたレベルに達することが許可され、ケーブルとそれに接続されているデバイスの保護が保証されます。.
- 電磁干渉 (EMI): 正しく接地されたシールドケーブルが不要な電磁場と干渉を可能な限り低く収集することはよく知られた情報です。これは、信号伝送を妨げるこのような干渉を最小限に抑えることを意味します。接地により、干渉源による電磁放射の流入によって引き起こされる電気ノイズの低減も容易になります。.
- 拡張パート1 ーループ防止: エレクトロニクスの世界では、シールドケーブルの使用により、システム内に複数のグランド基準点が存在する可能性がありますが、干渉を防ぐために複数のグランド基準点は使用されません。このような干渉はノイズを追加するだけでなく、元の信号を歪ませるだけでなく、騒音も追加します。このような干渉が必ず発生する場合、グランドシールドケーブルが不可欠です。これにより、グランドループの可能性が低減され、全体的なパフォーマンスが向上します。.
産業環境で動作する機器に関しては、受け入れられ合意された業界標準に従って接地を行う必要があります。エンジニアやその他の分野の専門家から支援を受け、設計および設置段階で特定のガイドラインに従うことで、信号の品質を向上させ、電磁干渉を軽減することで、ケーブルをシールドする際の最適な利点が保証されます。.

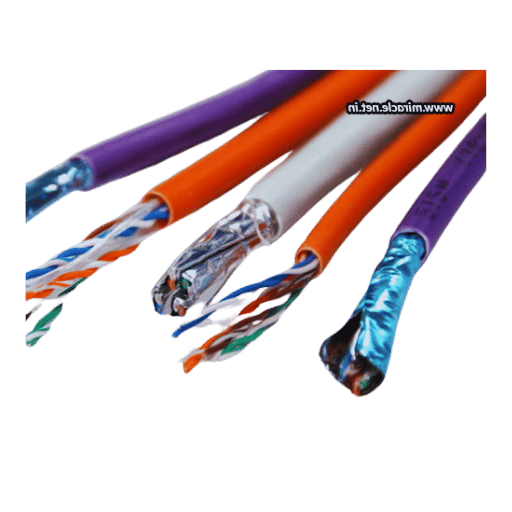

よくある質問 (FAQ)
Q: シールド付きケーブルとシールドなしケーブルの主な違いは何ですか?
A: シールド付きケーブルは、シールドなしケーブルとは異なり、特殊な保護機能を備えています。 「スーパーツイストペア」ケーブルの場合、実質的な電磁干渉から保護するために余分なカバーが付いています。 「シールドなしツイストペア」の場合、カバーはそれほど強力ではありませんが、EMI 干渉から保護されます。 「シールドなし」ケーブルの場合、シールド付きケーブルは、筋肉の EMI 干渉や金属編組やカバレッジによるクロストークに対して、各ワイヤ ペアの周囲をより強力に保護します。.
Q: シールドされたケーブルを通常のケーブルよりも必要とする特定の状況はありますか?
A: キットが高出力モーターまたは高度の電気エネルギーを放出する源の近くで動作している場合、STP ケーブルは干渉を引き起こす可能性があります。 United Tactical Patrol ケーブルは、主に家庭での使用と軽度のビジネス業務を目的としていますが、広範な電気機器を含む産業施設とデータ ハブは、それらとより効率的に連携します。.
Q: シールドケーブルは、シールドされていないケーブルよりも取り付けが難しいですか?
A: 述べたように、シールドケーブルは、シールドされていないものよりも設計が硬いため、設置がはるかに困難です シールド層はケーブルの直径に追加され、その柔軟性が低下します その上、シールドは、ケーブルが最適に機能できるように適切に接地されなければならないため、設置プロセスの複雑さが増します。 UTPケーブルがより多くの方法で曲げられ、終端が容易であるという事実は、なぜ設置が容易であるかを説明します。.
Q: シールドケーブルは、シールドされていないケーブルよりも優れたネットワークパフォーマンスを提供しますか?
A: シールドケーブルは、より優れたEMIを持つ環境でネットワークパフォーマンスを向上させることができます EMシールドは、長距離やノイズの多い環境での信号の歪みを助けるため、シールドツイストペアケーブルは、ほとんどの場合、好ましいオプションですが、通常のオフィスやEMIが低い家では、高品質のシールドケーブルとシールドケーブルの違いはほとんど測定する価値がありません; ケーブルの取り付け方法とケーブルの品質によって、通常、ネットワークのパフォーマンスが決まります。.
Q: シールドされたケーブルまたはシールドされていないケーブルに Power over Ethernet (PoE) で慣れていますか?
A: あなたがたまたまそれほど経験のないユーザーであれば、はい、シールドされていないユーザーとシールドされているユーザーの両方であることを知ってうれしいでしょう ケーブルはパワーをサポートできます over Ethernet (PoE).前項に照らすと、hochpower PoEアプリケーションは、シールドによる強化された熱管理により、シールドケーブルを使用する方が効果的であると考えられます。 PoEの場合、ケーブルの適切な規格に対するコンプライアンスと相互運用性の問題は、コードのジャケットがシールドされているかシールドされていないかには関係ありません。.
Q: シールドケーブルのドレインワイヤーの目的は何ですか?
A: ドレンです シールドケーブル内のワイヤ はケーブルに沿って走り、ケーブルの長さにわたって金属シールドまたは編組と接触する絶縁されていないワイヤーです。これは主に、誘導電流が地面に流れるようにするために使用され、ケーブル全体のシールドをさらに改善します。ドレインワイヤーが正しく機能するには、ケーブルの一端で地面で終端する必要があります。.
Q: シールドケーブルを使用することのデメリットはありますか?
A: はい、シールドケーブルに関してはいくつかの欠点があります。シールドケーブルは製造プロセス中に余分な材料と追加のプロセスが必要なため、通常はシールドされていないケーブルよりも高価です。シールドされたケーブルは直径も大きいため、かさばり、場合によってはステルスにルーティングするのが難しくなります。さらに、シールドが誤って取り付けられ接地されると干渉が大きくなり、ネットワークのパフォーマンスが低下する可能性があります。.
Q: シールド付き Cat6a とシールドなし Cat6a のどちらかを選択するにはどうすればよいですか?
A: シールド付きまたはシールドなしCat6aケーブルの選択は、作業環境のシールド要件によって異なります。 noisy電気環境、長い相互接続、または産業用途でシールド付きCat6aを採用する。 emi干渉が少ない通常のオフィスまたは住宅用途でシールドなしCat6aを検討する。 さらに、ケーブルの配線の容易さ、予算上の考慮事項、およびシールド付きまたはシールドなしケーブルに取り付けられたパッチ適用パネルとネットワーク機器を設置に利用するかどうかを検討する必要があります。.
参照ソース
1. 航空宇宙工学用途向けに、シールドされたケーブルの電磁放射感受性と実施された感受性試験セットアップとの間の相関関係を維持する()Spadacini et al., 2018, pp. 723 ~ 728)
- 方法論: カナダ規格と国際規格は、シールド ケーブルを含む航空宇宙産業で使用される放射線感受性試験装置のセットアップと並行して組み合わされています。.
- 主な調査結果: テスト手順レベル間の相関関係には、オーバーテスト (OT) と呼ばれる別の測定エンジニアリング マージンが提供され、RS にマークされた制限を超える BCI によって提供される過剰な干渉レベルを測定します。シールド付きケーブルとシールドなしケーブルの特徴的な特性のいくつかを図示し、分析します。.
2.寄生起電力軸受電流を備えた可変速交流誘導機の制御パラメータに関するレビュー()ワイカー&バインダー、2021 年、pp1-8)
- 方法論: テストは、グリースボールベアリングを備えた110kwケージ誘導機で行われ、さまざまな長さの2種類のモーターケーブル(シールド付きおよびシールドなし)であるパッシブフィルター(コモンモード、ディファレンシャルモード、デュアルモード)を利用しました。.
- 主な調査結果: 軸受電流の最低値は、テストしたケーブルのすべての構成で電圧サイン フィルターのデュアル モードで記録されました。シールドされたケーブルの場合、ローターからアースへの軸受電流はローターのアースによって減少することがわかりました。.
3.可変速AC誘導モータ駆動システムパラメータが寄生電気軸受電流に及ぼす影響()Weicker et al., 2020, pp. 1-10).
- 研究アプローチは、受動制御フィルター(コモンモード、ディファレンシャルモード、デュアルモード)とモーターケーブル(シールド付き、シールドなし; 11kW、15kW; さまざまな長さ)のさまざまな組み合わせに基づいて行われ、誘導エンジンの実験はこれらのケーブルを使用して行われました。.
- 重要な結果: デュアル モードを使用すると、すべてのフィルタ構成でベアリング電流が大幅に減少しました。.
