3방향 스위치 배선: 3방향 스위치의 기본 사항 이해

3로 스위치는 두 개의 다른 위치에서 하나의 조명이나 전기 설비를 작동하는 데 사용됩니다. 복도 조명을 반대쪽 끝에서 켜거나 공용 공간에 기능을 추가하는 경우, XNUMX로 스위치의 작동 방식을 아는 것이 중요합니다. 3방향 스위치 모든 것이 달라집니다. 이 글은 3로 스위치의 배선과 기능을 이해하기 쉽게 설명하고, 간단하고 이해하기 쉬운 단계로 나누어 설명합니다. 이 글을 읽고 나면 스위치의 작동 방식, 필요한 도구, 그리고 안전하고 효율적인 작업을 위한 몇 가지 팁을 명확하게 이해하게 될 것입니다. 집의 조명을 직접 관리할 준비가 되셨다면, 잘 찾아오셨습니다! 계속 읽어보세요!

3로 스위치 설계는 두 개의 개별 위치에서 조명 기구를 제어할 수 있도록 합니다. 이 스위치는 일반적으로 넓은 방, 복도, 계단 등 조작 편의성이 중요한 곳에서 사용됩니다. 두 스위치를 같은 조명에 연결하기만 하면 어느 지점에서든 스위치를 켜거나 끌 수 있습니다. 이를 위해 배선에는 특수 트래블러 와이어를 사용하여 스위치끼리 연결합니다. 트래블러 와이어의 작동 방식을 이해하면 문제 해결 및 설치에 도움이 되므로 효율적인 배치가 가능합니다.

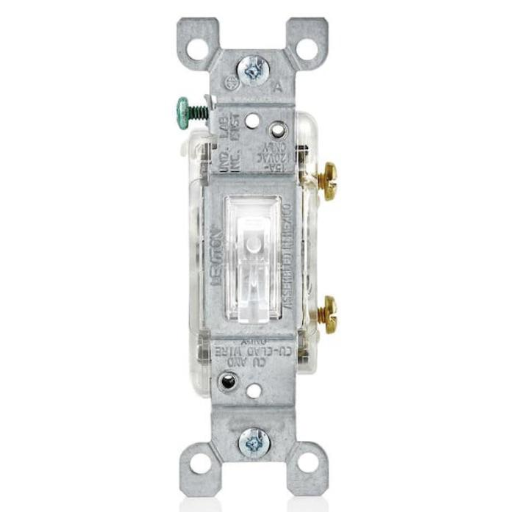

3-웨이 스위치란 무엇인가요?

본질적으로 3로 스위치는 조명 기구를 두 개의 먼 지점에서 조작할 수 있도록 하는 장치 세트의 한 메커니즘 역할을 합니다. 이 디자인은 전기 회로 설계의 기본 원칙, 즉 두 개의 고유한 3로 스위치와 조명 기구를 침해하는 것처럼 보입니다. 트래블러는 회로를 구성합니다. 트래블러의 전선은 두 스위치 사이에 전원에서 부하(조명)로 전류를 전달합니다.

현대화되는 14가지 배선 표준은 일반적으로 핫 와이어, 중성선, 그리고 두 개의 트래블러 와이어를 사용하는 3/12 또는 3/3 케이블을 사용합니다. 이러한 구성을 아는 것은 올바른 설치 및 문제 해결에 필수적입니다. 이 시스템은 간편함과 기능성의 균형을 잘 이루어 가정이나 상업 공간에서 다점 제어를 위한 신뢰할 수 있는 솔루션이 되고 있습니다. 또한, 스마트 기술의 발전으로 XNUMX로 스위치는 이제 앱이나 음성 제어를 통한 더욱 향상된 제어를 위해 무선 작동과 통합되고 있습니다.

최신 보고서에 따르면, 이러한 작업을 통해 계단, 긴 복도 또는 거실 공간의 인체공학과 조명을 기술적으로 개선하여 에너지를 절약할 수 있습니다.

3방향 스위치 작동 방식

3로 스위치는 하나의 조명 기구나 부하를 두 곳에서 제어할 수 있는 스위치입니다. 이는 각 스위치에 세 개의 단자와 공통 단자가 있는 특정 배선 방식을 통해 이루어집니다. 이 회로는 트래블러 와이어 시스템을 사용하는데, 전류가 한 스위치에서 다른 스위치로 전달되어 스위치 위치에 따라 전기 회로를 완전하게 하거나 차단합니다.

스위치 회로의 기본 구성 요소는 두 개의 스위치, 하나의 조명 기구, 그리고 전원입니다. 두 스위치 중 하나는 공통 단자에 활선(live wire)이 연결되어 있고, 다른 하나는 공통 단자에 부하선(load wire)이 연결되어 있습니다. 회로 내에서 두 개의 트래블러 와이어(traveller wire)가 한 스위치의 두 번째 단자와 다른 스위치의 해당 단자 사이에 연결되어 있습니다. 어느 스위치든 켜면 트래블러 와이어 연결이 반대로 바뀌어 다른 스위치를 통해 이전 상태와 관계없이 조명이 켜지거나 꺼집니다.

스마트 3방향 스위치 기술

3단 스위치 기술의 발전으로 무선 연결 기능을 추가한 "스마트 3단 스위치"라는 새로운 디자인이 등장했습니다. 이러한 스마트 스위치는 Wi-Fi 또는 블루투스 네트워크를 통해 통신하여 사용자가 앱이나 Alexa 또는 Google Assistant를 통한 음성 명령으로 제어할 수 있도록 합니다. 일부 제품은 에너지 사용량 추세를 기록하여 사용자가 조명을 최적화하고 에너지 소비를 줄일 수 있도록 지원합니다. 주거 지역에서 스마트 3단 스위치를 포함한 에너지 효율 시스템을 사용하면 전기 요금을 최대 30%까지 절감할 수 있다는 연구 결과도 있습니다.

일반형이든 스마트형이든 3방향 스위치는 특히 조명에 대한 다양한 제어가 필요한 분야에서 실용적이고 에너지 효율적인 솔루션으로 계속 사용될 것입니다.

3방향 스위치의 일반적인 용도

이 3로 스위치는 여러 곳에서 조명을 제어해야 하는 주거 및 상업용 건물에서 유용하게 사용됩니다. 가장 일반적인 적용 분야는 다음과 같습니다.

• 계단: 계단의 아래 또는 위에서 조명을 켜거나 끌 수 있습니다.
• 긴 복도: 양쪽 끝에서 조명을 켜거나 끌 수 있도록 허용합니다.
• 개방형 컨셉의 생활 공간: 주방, 식당, 거실 등 인접한 방 사이의 조명을 지속적으로 제어할 수 있습니다.
• 상업용 회의실: 조명을 고려한 다중 출입구 스위치
• 정원 또는 차도 구역: 두 개 이상의 진입 지점이 있는 장소에 안전하고 조작하기 쉬운 조명을 제공합니다.

현대 스마트 기술이 통합되면서 조광 및 원격 제어와 같은 매우 중요한 기능을 갖추게 되었으며, 궁극적으로 에너지 효율적인 설계의 핵심이 되었습니다.

3-웨이 스위치 배선의 구성 요소

3단자 스위치

각 3로 스위치에는 공통 단자 하나와 트래블러 단자 두 개, 총 세 개의 단자가 있습니다. 공통 단자는 전원이나 부하에 연결되고, 트래블러 단자는 두 스위치를 연결하는 데 사용됩니다.

트래블러 와이어스

스위치 사이에는 2개의 트래블러 와이어가 제공되어 여행을 위한 전류가 흐를 수 있습니다.

접지선

이 전선은 안전 장치의 또 다른 필수 요소입니다. 고장 발생 시 과도한 전류를 대지로 보내 잠재적인 전기 위험을 차단합니다.

전원 및 부하 연결

한 스위치는 전원에 연결되고, 다른 스위치는 부하(예: 조명기구)에 연결됩니다.

이러한 모든 구성 요소가 모여 작동하고 신뢰할 수 있는 3방향 스위치 시스템을 형성하여 조명 제어를 쉽고 효율적으로 제공합니다.

스위치 박스 이해

상자는 일반적으로 금속 또는 플라스틱으로 제작되며, 3로 스위치 시스템 내 배선 연결부를 보호하고 구성 요소를 정리하는 역할을 합니다. 스위치 상자 내부에는 열선에서 중성선, 접지선, 그리고 트래블러 와이어까지 다양한 전선이 있으며, 각 전선이 커넥터를 통해 안전하게 연결되어 있는지 확인합니다.

최신 스위치 박스는 전기 시스템 개발을 촉진하기 위해 제작됩니다. 업계 표준에 따르면 모든 스위치 박스는 충분한 용량(입방인치)을 제공하여 전선을 수용해야 합니다. 따라서 예를 들어 표준 32구 스위치 박스는 약 36~XNUMX입방인치의 용량을 제공하며, 설치 필요에 따라 여러 개의 스위치와 배선을 수용할 수 있습니다.

스위치 박스의 배치와 기능에 대한 지식은 주택 소유자나 전기 기술자가 조명이나 기타 전기 장치를 안전하고 효율적으로 제어할 수 있는 수단을 제공합니다.

전선 식별: 핫, 중성 및 접지

안전을 위해서는 전기 설비의 전원선, 중성선, 접지선에 대한 실무 지식이 필수적입니다.

와이어 타입	컬러 코드	함수	안전 참고 사항
열선	검은 색 또는 빨간색	소스에서 콘센트, 스위치 또는 장치로 전류를 전달합니다.	회로에 거주합니다. 예방 조치 없이 들어가면 위험할 수 있습니다.
중성선	백	회로를 완성하고 사용되지 않은 전류를 전기 패널로 다시 전달합니다.	에너지의 지속적인 흐름을 보장합니다
접지선	맨살, 녹색 또는 노란색 줄무늬가 있는 녹색	고장 조건에서 전류에 대한 안전한 경로를 제공합니다.	충격이나 위험한 손상을 방지합니다

와이어 게이지 및 유형의 중요성

따라서 전선 규격과 사용되는 전선의 종류는 모든 전기 시스템의 안전과 기능에 매우 중요합니다. 전선 규격은 전선의 두께를 측정하는 단위로, 일반적인 측정 방법은 미국 전선 규격(AWG) 표준을 따르는 것입니다. 전선의 규격 번호가 얇을수록 가열 없이 안전하게 전달할 수 있는 전류가 커집니다.

와이어 게이지 표준

• 12게이지 와이어: 일반적으로 일반 가정 회로에서 최대 20A의 전류를 전달하는 데 사용됩니다.
• 14게이지 와이어: 최대 15A를 전달하는 회로에서 사용할 수 있습니다.

와이어 재료 및 절연

와이어는 다양한 종류로 제공되며, 적용 분야에 따라 적절한 재료와 절연이 결정됩니다.

• 구리: 뛰어난 전도성과 내구성으로 인해 대부분의 주거 및 상업 분야에 선호됩니다.
• 알류미늄: 가볍고 저렴하지만 주의해서 사용해야 하며 산화 및 열팽창을 방지하기 위해 특수 연결이 필요합니다.
• THHN: 열가소성 고내열 나일론 코팅 단열재
• 로멕스®: 주거용 비금속 피복 케이블

적절한 전선 규격과 전선 유형을 선택하면 전기 규정에 따라 회로가 제대로 작동하고 안전합니다. 더 복잡하거나 부하가 큰 시스템의 경우, 전선 규격과 유형의 조합을 선택하는 데 도움을 줄 수 있는 자격을 갖춘 전문가의 조언을 구하는 것이 가장 좋습니다.

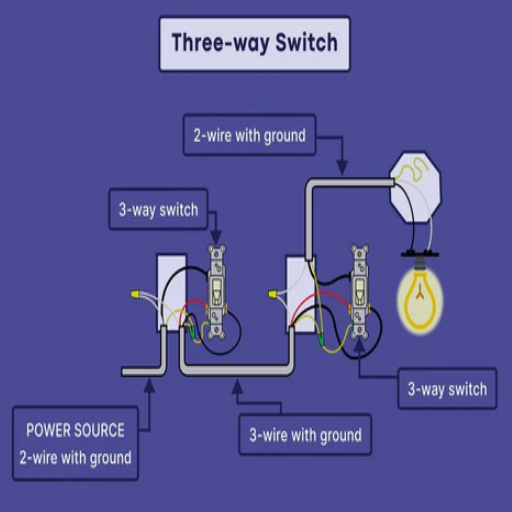

3방향 스위치 배선 방법

1. 전원 끄기: 안전을 위해 회로 차단기 패널의 전원을 끄세요.
2. 첫 번째 스위치 설치: 첫 번째 스위치에서는 전원에서 나오는 흑열선을 스위치의 공통 단자에 연결합니다. 다음으로, 빨간색과 검은색 트래블러선을 나머지 두 단자에 연결하고, 접지선을 녹색 나사에 고정합니다.
3. 트래블러 와이어 실행: 빨간색과 검은색 트래블러 와이어와 첫 번째 스위치에서 두 번째 스위치 위치까지 접지선을 계속 연결합니다.
4. 두 번째 스위치 설치: 두 번째 스위치에서 트래블러 와이어를 두 개의 황동 단자에 연결합니다. 등기구의 검은색 선을 공통 단자에 연결합니다. 접지선을 녹색 나사에 연결합니다.
5. 고정장치 연결: 스위치에서 남은 검은색 선을 조명의 핫 단자에 연결합니다. 전원에서 나오는 흰색(중성) 선을 조명기구의 중성 단자에 연결합니다. 접지선도 연결되어 있어야 합니다.
6. 회로 테스트: 차단기 패널에서 전원이 복구된 후 두 스위치 모두 작동 여부를 테스트합니다. 전구가 켜지거나 꺼져야 합니다.

필요한 도구 및 재료 수집

전기 프로젝트에서 모든 작업을 안전하고 효과적으로 수행하는 데 가장 중요한 요소는 항상 적절한 준비입니다.

필요한 도구

• 와이어 스트리퍼: 전선의 절연 피복을 벗기는 데 사용합니다. 여러 개의 전선 규격을 사용할 수 있는 멀티툴을 찾으세요.
• 드라이버: 스위치와 조명기구의 나사를 조이거나 풀기 위한 일자 드라이버와 필립스 드라이버 세트
• 전압 테스터: 비접촉 전압 테스터를 사용하여 회로에 전원이 공급되지 않는지 확인하십시오.
• 니들 노즈 플라이어: 더 쉽고 안전한 연결을 위해 전선을 구부리고, 비틀고, 조작하세요
• 전기 테이프: 안전과 내구성을 위해 연결부를 절연합니다.
• 파워 드릴: 새로운 고정물이나 상자를 장착하거나 구멍을 뚫거나 구성 요소를 고정하기 위해
• 와이어 너트: 안전한 전선 연결을 보장하고 전선 노출을 방지하세요.
• 측정 테이프: 와이어 길이와 고정물 배치를 정확하게 평가하는 데 필수적입니다.

필수 자료

• 전선: 일반적으로 전력 요구 사항 및 지역 전기 규정에 따라 12 또는 14 게이지입니다.
• 조명기구: 귀하의 스위치와 호환되며 원하는 분위기에 적합합니다.
• 스위치 : 필요에 따라 표준 또는 3방향 스위치
• 전기 상자: 새로운 스위치나 조명을 만드는 경우 새로운 접합 상자
• 케이블 스테이플: 깔끔한 설치를 위해 벽과 천장을 따라 배선을 고정하세요.
• 접지 나사: 금속 상자 또는 접지 시설에 접지선을 고정하기 위해

3방향 스위치 배선을 위한 단계별 가이드

1단계: 전원 끄기

스위치 전원을 제어하는 ​​차단기를 찾아 끄세요. 전압 테스터를 사용하여 전선에 전기가 남아 있는지 확인하세요.

2단계: 배선 이해

3로 스위치 구성에서는 두 개의 스위치가 하나의 조명이나 조명 기구를 제어합니다. 배선에는 세 가지 유형이 있습니다.

• 여행자 전선(보통 빨간색과 검은색): 신호가 한 스위치에서 다른 스위치로 이동하는 경로를 형성합니다.
• 공통선(검정색): 조명이나 조명기구에 연결합니다
• 접지선(녹색 또는 맨선): 안전 근거

3단계: 첫 번째 스위치 설치

드라이버를 사용하여 전선을 새 스위치에 연결합니다. 공통선은 어두운 색(공통) 나사에, 트래블러선은 황동 나사에 연결합니다. 접지선은 녹색 나사에 연결합니다. 스위치를 전기 상자에 조심스럽게 넣고 나사로 고정합니다.

4단계: 두 번째 스위치 배선

두 번째 스위치 위치에서도 같은 작업을 반복합니다. 공통선이 어두운 색 나사에 연결되어 있고, 트래블러 와이어가 황동색 나사에 연결되어 있는지 확인합니다. 접지선을 녹색 나사에 연결한 다음 스위치를 전기 상자에 고정합니다.

5단계: 조명기구 연결

조명기구 자체에서는 스위치에서 나오는 공통선이 조명기구의 검은색 선에 연결됩니다. 연결부는 와이어 너트로 고정하는 것이 좋으며, 접지선도 반드시 고정해야 합니다.

6단계: 설치 테스트

모든 배선이 완료되면 회로 차단기를 켜세요. 이제 스위치를 테스트하여 두 위치 중 어느 쪽에서든 전등이 켜지는지 확인하세요. 전등이 정상적으로 작동하지 않으면 차단기를 다시 켜고 배선을 다시 확인하세요.

배선 시 피해야 할 일반적인 실수

잘못된 전선 연결

가장 흔한 결함 중 하나는 트래블러 와이어의 식별 불량으로, 이로 인해 스위치가 비정상적으로 작동하는 것입니다. 항상 전압 테스터나 도통 테스터를 사용하여 연결을 확인하십시오. 또한, 잘못된 연결은 단락이나 감전 등 안전 위험을 초래할 수 있습니다.

잘못된 와이어 게이지 사용

선택한 전선이 회로의 부하 용량에 비해 너무 작아서 전선이 과열되어 결국 화재로 이어질 수 있습니다. 대부분의 경우 가정용 3로 스위치 배선에는 14 또는 12 게이지 전선이 적합합니다. 하지만 부하 요건을 항상 확인하고 해당 지역의 배선 규정도 참조하십시오.

회로에 대한 적절한 접지 제공 실패

접지선을 생략하거나 단단히 고정하는 것은 매우 흔한 실수입니다. 접지가 없으면 전기 서지와 고장이 발생하여 보호 수준이 떨어집니다. 접지는 오작동 시 감전으로부터 안전을 보장하는 추가적인 보호막 역할을 합니다.

지역 전기 규정을 따르지 않음

일련의 구성 중 하나는 최소 안전 기준을 보장하기 위해 마련되었으며, 이를 준수하지 않을 경우 안전하지 않은 설치가 발생하거나 처벌을 받을 수 있습니다. 예를 들어, NEC는 접속함 또는 배선 설치 사이에 필요한 특정 간격을 명시하고 있습니다.

정션 박스 과밀화

정션 박스에 전선이 너무 많으면 과열을 유발하고 나중에 문제 해결을 어렵게 만들 수 있습니다. 예를 들어, 박스 용량은 계산되어 있습니다. 따라서 일반적인 싱글 갱 박스는 용량(입방인치)에 따라 14게이지 전선 몇 개만 수용할 수 있습니다.

전원이 완전히 꺼지지 않았습니다

회로 차단기에서 전원을 차단하지 않고 스위치를 배선하는 것은 안전에 위험합니다. 비록 순간적인 실수일지라도 심각한 부상이나 장비 손상을 초래할 수 있습니다.

3방향 스위치 설치를 위한 전기 기술자 팁

3방향 스위치를 설치하는 데는 몇 가지 어려움이 있을 수 있지만, 다음의 간단한 제안을 따르면 어려움을 줄이는 데 도움이 될 수 있습니다.

• 배선도를 참고하세요: 3로 스위치의 표준 배선에 대한 기본 지식을 습득합니다. 한쪽에는 일반적으로 공통 단자와 두 개의 트래블러 단자가 있고, 다른 쪽에는 동일한 단자가 있습니다.
• 전원 끄기: 회로 차단기에서 전원을 끄는 것은 우발적인 접촉의 경우 매우 심각한 부상이 발생할 수 있으므로 중요합니다.
• 라벨 전선: 전선에 공통선, 트래블러선, 접지선을 표시하십시오. 그렇지 않으면 설치 중 혼란이 발생할 수 있습니다.
• 도구를 준비하세요: 작업을 효율적으로 수행하기 위해 테스트 도구, 절단 도구, 전선 피복 벗기기 도구 및 드라이버를 꼭 준비하십시오.
• 모든 연결을 확인하세요: 모든 전선 연결이 단자 내부에 단단히 고정되어 있는지 확인하십시오.
• 테스트 : 설치 후 전원 공급 장치를 조심스럽게 켜고 스위치가 제대로 작동하는지 테스트하십시오.

스위치에 적합한 위치 선택

스위치 위치는 기능과 접근성 측면에서 가장 중요한 요소 중 하나입니다. 고려해야 할 요소는 다음과 같습니다.

높이 요구 사항

일반적으로 이러한 스위치는 대부분 개인, 특히 어린이와 이동이 불편한 사람이 쉽게 닿을 수 있도록 지면으로부터 48인치에서 52인치 높이에 설치하는 것이 일반적입니다.

접근성 고려 사항

스위치는 출입구 근처에 설치하거나 방의 출입구에서 쉽게 접근할 수 있는 곳에 설치해야 합니다.

기능적 목적

스위치의 기능과 제어 대상을 생각해 보세요. 천장 조명 스위치는 방의 정문 근처에, 가전제품이나 무드 조명 스위치는 상황에 맞는 위치에 배치하면 됩니다.

장애물 제거

스위치를 벽에 설치해야 하는데, 가구, 캐비닛 또는 기타 고정 장치와 같은 장애물이 있으면 접근이 어려울 수 있습니다. 따라서 장애물 없이 접근 가능해야 하며, 이는 사용성을 크게 향상시킵니다.

규정 준수

항상 해당 지역의 건축법규나 관련 기관에 문의하여 스위치의 위치가 안전 및 법적 요구 사항을 준수하는지 확인하세요. 특히, 주택에 장애인이 필요한 경우 이는 매우 중요합니다.

전기 작업 시 안전 예방 조치

전기 작업은 사고와 부상을 예방하기 위한 주의가 필요합니다. 다음은 반드시 따라야 할 매우 중요한 안전 수칙입니다.

추가 안전 조치

• 지역 규정에 따르면: 특히 전기 시스템을 설치하거나 수정할 때는 항상 건축법규와 전기 표준을 준수하십시오.
• 한 번에 한 회로씩: 그룹화와 안전을 유지하려면 한 번에 한 회로나 전기 영역에서 작업하여 혼란스러워하지 않도록 하십시오.
• 보호 장비를 사용하세요: 대형 프로젝트 작업 시 위험을 최소화하기 위해 안전 고글과 장갑을 착용하세요. 예를 들어 불꽃이 튀는 경우가 있습니다.
• 비상 절차를 숙지하십시오: 사고가 발생하면 신속한 대처가 매우 중요합니다. 당황하여 대피하거나 주 전원을 끄는 방법을 알아두세요.

전문 전기 기술자에게 전화해야 할 때

간단한 전기 작업은 주택 소유자가 안전하게 수행할 수 있습니다. 그러나 특정 상황에서는 작업이 안전하고, 규정을 준수하며, 효율적으로 수행되도록 면허를 소지한 전문 전기 기술자의 도움이 필요합니다.

전문가의 도움이 필요한 위급 상황

회로 차단기가 반복적으로 트립됨

회로 차단기가 자주 작동한다면 심각한 회로 과부하 또는 배선 결함을 의미할 수 있습니다. 국제전기안전재단(ESFI)의 보고서에 따르면, 전기적 문제가 지속되면 전기 화재 위험이 높아질 수 있으며, 이로 인해 미국에서 매년 약 51,000건의 화재가 발생하는 것으로 알려져 있습니다.

깜빡이거나 어두워지는 조명

처음에는 귀찮게 느껴지는 깜빡이는 불빛은 느슨한 배선, 과부하 회로, 전압 변동 등의 문제를 나타낼 수 있습니다. 이러한 문제는 적절한 도구와 관련 교육을 받은 전문가의 지식을 바탕으로 정확하게 진단해야 합니다.

타는 냄새 또는 콘센트가 타다

어쩌면 콘센트 근처에 타는 냄새가 스치거나 그을음이 있는 것일 수도 있습니다. 어느 쪽이든 분명히 뭔가 의미가 있습니다. 전선이 과열되고 있는 것이고, 이는 화재 위험이 있습니다. 전문가가 문제의 원인을 추적하여 안전하게 해결할 수 있을 것입니다.

전기 패널 설치 또는 업그레이드

새로운 회로 차단기 패널 설치나 기존 패널 업그레이드와 같은 주요 업그레이드에는 건축법을 위반하지 않도록 관련 지식이 필요합니다. 그 외에도 전기차 충전소 설치 등 미래 에너지 수요에 대비하는 것도 복잡한 작업 중 하나입니다.

오래된 배선

알루미늄 또는 노브 앤 튜브 배선이 설치된 모든 주택은 긴급히 전문가의 검사를 받고 수리 또는 교체해야 합니다. 미국소방협회(NFPA)에 따르면, 전기 화재의 주요 원인 중 하나는 이러한 노후 주택의 노후된 배선입니다.

습한 지역 전기 작업

욕실, 주방, 실외 콘센트 등 습한 환경에서 작업할 경우 감전 위험이 더 높습니다. 전문가는 해당 구역의 접지 상태를 확인하고 누전 차단기(GFCI)가 제대로 설치되어 있는지 확인해야 합니다. 이는 습하거나 습기가 많은 환경에서 안전을 위해 매우 중요합니다.

허가 및 규정 준수

대규모 배선 교체 및 신규 시스템 설치와 같은 전기 관련 작업은 허가가 필요하며 엄격한 지역 법규를 준수해야 합니다. 면허를 소지한 전기 기술자는 이러한 법규를 숙지하고 최신 정보를 습득하여 모든 작업을 합법적이고 안전하게 수행할 수 있습니다.

일반적인 3방향 스위치 문제 해결

3방향 스위치 문제 해결에서 일반적인 문제와 잠재적 원인을 인식하는 것은 필수적입니다.

조명이 제대로 켜지거나 꺼지지 않음

원인: 느슨한 배선이나 잘못된 배선이 일반적인 원인입니다.

해결 방법 : 전선이 올바른 단자(공통 단자, 트래블러 단자, 접지 단자)에 단단히 연결되어 있는지 확인하세요.

스위치가 간헐적으로 수행됩니다

원인: 일관성 없는 성능은 일반적으로 스위치가 마모되거나 손상되어 발생합니다.

해결 방법 : 마모 흔적이 있는지 확인하고, 더 이상 작동하지 않으면 스위치를 교체하세요.

스위치가 조명을 제대로 제어하지 못합니다

원인: 주된 원인은 잘못된 배선입니다.

해결 방법 : 공통선이 올바른 단자에 연결되었는지 확인하세요. 연결이 올바르지 않으면 제대로 작동하지 않을 수 있습니다.

깜박이는 불빛

원인: 불빛이 깜빡이는 것은 스위치 내부의 접촉 불량이나 조명기구에 문제가 있음을 나타낼 수 있습니다.

해결 방법 : 느슨한 연결 부분을 조이고 고정 장치에 손상이 없는지 확인하세요.

두 스위치 모두 켜짐/꺼짐으로 전환되어야 합니다.

원인: 이는 트래블러 와이어가 제대로 연결되지 않았을 때 발생할 수 있습니다.

해결 방법 : 트래블러 와이어가 두 스위치의 트래블러 단자에 제대로 고정되었는지 확인하세요.

회로 연결 문제 식별

연결 느슨함, 배선 손상, 또는 단순히 회로 과부하는 회로 문제를 일으키는 몇 가지 요인입니다. 최근 몇 년간 수집된 데이터에 따르면, 미국 가정에서는 매년 약 51,000건의 전기 화재가 발생하며, 이는 주로 배선 불량 및 연결 불량으로 인해 발생합니다. 이러한 결함을 조기에 발견하면 잠재적 위험을 예방할 수 있을 뿐만 아니라 전기 시스템의 수명을 연장할 수 있습니다.

일반적인 연결 문제

• 느슨한 연결: 불빛이 어둡거나 깜빡거리거나 전원이 간헐적으로 공급되는 경우. 단자 나사를 조이거나 전선 너트가 완벽하게 맞는지 확인하면 해결할 수 있습니다.
• 과부하된 회로: 회로 차단기가 작동 중단되는 경우가 많습니다. 일반적으로 고전력 소모 가전제품이 너무 많이 같은 회로에 연결되어 있을 때 발생합니다.
• 손상된 전선: 단열재가 얇거나 습기, 해충 침입 또는 물리적 마모로 인해 균열이 생긴 경우 안전 위험

최신 탐지 도구

현대 시스템의 경우, 열화상 카메라나 회로 분석기 같은 첨단 도구를 통해 열선이나 비정상적으로 흐르는 전류를 정확하게 파악하여 고장을 더욱 정확하게 식별할 수 있습니다. 시스템과 프로세스의 효율성을 유지하려면 이러한 감지 도구를 사용하여 잠재적인 전기 문제를 사전에 점검해야 합니다.

3-웨이 스위치 고장 수리 방법

3로 스위치가 고장 났을 때의 기본 절차는 안전을 위해 차단기 패널의 전원을 끄는 것으로 시작됩니다. 그런 다음 덮개를 풀고 스위치를 벽면 박스에서 꺼냅니다. 전압 테스터로 확인하여 전류가 흐르지 않는지 확인합니다. 그런 다음 배선 연결을 검사합니다. 모든 전선은 단단히 고정되어 있으며 적절한 단자에 연결되어 있어야 합니다. 느슨하거나 손상된 전선이 발견되면 끝부분을 벗기고 단단히 꼬아 다시 연결합니다. 그런 다음 스위치를 다시 조립하고 전원을 다시 켠 후 스위치를 테스트하여 문제가 해결되었는지 확인합니다.

문제 해결을 위한 멀티미터 사용

회로, 스위치, 배선의 전기적 문제를 진단하는 데 이상적인 도구는 멀티미터입니다.

멀티미터 설정 및 사용

1. 올바른 설정을 선택하세요: 테스트하는 내용에 따라 전압, 저항 또는 연속성을 선택하십시오.
2. 전압 테스트: 전류 흐름을 측정하려면 프로브를 단자 지점이나 회로에 놓으세요.
3. 저항 테스트: 구성 요소를 회로에서 꺼낸 다음 프로브를 양쪽 끝에 놓아 저항 사양을 충족하는지 확인하십시오.
4. 연속성 테스트: 회로가 손상되지 않았는지 확인하십시오. 경고음이나 판독값은 양호한 연결을 나타냅니다.

결과 해석

판독값을 올바르게 해석하면 끊어진 전선, 고장난 부품, 느슨한 연결 등 오류를 분리하는 데 도움이 되므로 수리가 훨씬 쉬워집니다.

맺음말

3로 스위치를 이해하고 올바르게 설치하면 가정 조명 시스템의 기능과 편의성을 크게 향상시킬 수 있습니다. 기본 배선 원리부터 고급 문제 해결 기술까지, 이 종합 가이드는 3로 스위치 설치를 안전하고 효과적으로 수행하는 데 필요한 기본 사항을 제공합니다.

많은 주택 소유자가 기본적인 전기 작업은 성공적으로 완료할 수 있지만, 복잡한 설치나 지속적인 문제는 항상 면허를 소지한 전문가에게 맡겨야 합니다. 비용 절감을 위해 안전을 저해해서는 안 됩니다.

스마트 스위치로 업그레이드하든, 기존 문제를 해결하든, 새로운 회로를 설치하든, 이 가이드에 설명된 원칙과 절차는 3방향 스위치를 성공적으로 구현하기 위한 로드맵 역할을 할 것입니다.

참조 출처

크림프(접합)

전기 배선

아크 고장 회로 차단기

자주 묻는 질문

3방향 스위치 배선도는 무엇입니까?

3로 스위치 배선도는 두 위치에서 하나의 조명 기구를 제어하기 위해 XNUMX로 스위치를 연결하는 방법을 알려줍니다. 일반적으로 회로 작동을 쉽게 시각화하기 위해 선, 부하, 트래블러를 포함한 모든 전선의 배치를 보여줍니다.

3개의 전선으로 3방향 스위치를 연결하는 방법은?

3선으로 3로 스위치를 배선하려면 전원에서 나오는 검은색 선을 첫 번째 스위치의 공통 단자에 연결하고, 트래블러 와이어 두 개를 트래블러 단자에 연결합니다. 두 번째 스위치에서는 트래블러 와이어를 다시 단자에 연결하고, 공통 단자를 고정 장치에 연결합니다. 흰색 트래블러 와이어에 테이프를 붙여서 핫 와이어로 사용되었음을 표시해야 합니다.

3방향 스위치 회로를 어떻게 구동하나요?

3로 스위치 회로를 사용하려면 먼저 스위치 두 개와 조명 기구 하나를 찾아야 합니다. 이때 사용할 케이블은 14/3 또는 12/3입니다. 이 케이블의 경우, 피복 한 개에는 검정, 빨강, 흰색 세 가닥의 전선과 나동 접지선 한 가닥이 있습니다. 검정 전선을 전원선 한쪽에 연결하고, 빨간색과 흰색 전선은 두 스위치의 트래블러 단자에 연결합니다. 두 번째 스위치의 공통 단자는 조명 기구에 연결합니다.

3방향 회로에서 각 스위치는 어떤 역할을 하나요?

3로 스위치 회로에서 각 스위치는 서로 다른 두 위치에서 조명 기구를 제어합니다. 각 스위치는 다른 스위치의 위치에 관계없이 조명의 켜짐/꺼짐을 허용하거나 허용하지 않도록 회로를 완료하거나 방해할 수 있습니다. 이러한 다재다능함이 3로 스위치 시스템이 많은 인기를 얻는 이유 중 하나입니다.

3방향 스위치 배선에서 트래블러 와이어는 어떤 역할을 하나요?

트래블러 와이어는 3로 구성에서 두 스위치 사이에 전류를 전달하는 전선 역할을 합니다. 한 스위치가 켜지면 전원이 트래블러 와이어를 통해 다른 스위치로 전달되어 조명 기구의 상태를 전환합니다. 3로 스위치 배선에는 트래블러 와이어의 기능을 이해하는 것이 매우 중요합니다.

2방향 스위치 배선에 3선 케이블을 사용할 수 있나요?

아니요, 2로 스위치 배선에 3선 케이블을 사용해서는 안 됩니다. 두 스위치와 조명 기구를 제대로 연결하는 데 필요한 전선이 부족하다는 이유만으로 말입니다. 일반적인 3로 스위치는 제대로 작동하려면 최소 XNUMX개의 전선(트래블러 XNUMX개와 일반 XNUMX개)이 필요합니다. 적절한 기능과 안전을 위해 항상 올바른 배선을 사용하십시오.

3방향 스위치 설정에서 양극선을 무엇이라고 부릅니까?

3로 스위치 구성에서 양극선은 일반적으로 전원에서 나오는 뜨거운 전류를 전달합니다. 일반적으로 검은색이며 첫 번째 스위치의 공통 단자에 연결됩니다. 이는 회로의 안전과 올바른 배선을 보장하기 위해 양극선을 정확하게 식별하기 위한 것입니다.

3방향 스위치 배선 문제를 어떻게 해결할 수 있나요?

3선 배선 문제를 해결하려면 먼저 두 스위치와 조명의 모든 연결부를 살펴보세요. 느슨한 전선, 잘못된 연결 또는 손상된 부품이 있는지 확인하세요. 멀티미터로 도통 및 전압을 테스트하고 배선도와 비교하여 확인하세요. 문제 점검 지점을 찾았지만 여전히 해결되지 않으면, 자격을 갖춘 전기 기술자에게 문제를 해결해 달라고 요청하는 것이 좋습니다.
