집을 전기 위험으로부터 안전하게 보호하려면 AFCI와 GFCI의 차이점을 이해하는 것이 좋습니다. 이 두 장치는 모두 전기 안전을 보장하는 데 중요하지만, 서로 다른 목적을 가지고 있습니다. 집에 전기 회로를 설치하거나 전기가 필요한 장치를 설치할 때 AFCI의 용도와 적용 분야를 아는 것이 매우 유용합니다. AFCI와 GFCI이 글에서는 각 기기의 작동 방식, 활용 사례, 그리고 이러한 기기를 집에 설치하는 것이 얼마나 큰 도움이 되고 마음의 평화를 가져다주는지 설명합니다. 가장 쉬운 방법으로 기본적인 내용을 살펴보겠습니다.

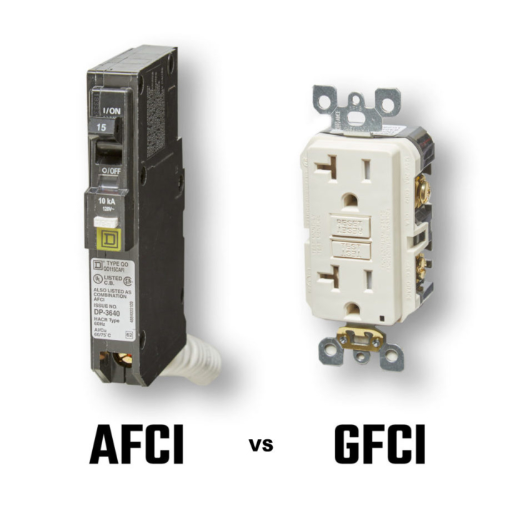

AFCI 및 GFCI 소개
집을 전기 위험으로부터 안전하게 지키려면 AFCI와 GFCI의 차이점을 이해하는 것이 좋습니다. 이 두 장치는 모두 전기 안전을 보장하는 데 중요하지만, 각기 다른 용도로 사용됩니다. 집에 전기 회로를 설치하거나 전기가 필요한 장치를 설치할 때 AFCI와 GFCI의 용도와 응용 분야를 아는 것이 매우 유용합니다. 이 글에서는 각 장치의 작동 원리, 적용 분야, 그리고 이 장치들을 집에 설치하는 것이 어떻게 생명을 구하고 마음의 평화를 가져다주는지 설명합니다.
간단히 말해서 AFCI는 다음을 의미합니다. 아크 결함 회로 차단기화재의 전조가 될 수 있는 전기 아크를 감지하고 차단하는 것이 목적입니다. 아크는 일반적으로 전선이 손상되거나 마모되어 발생하며, AFCI는 이러한 위험한 상황이 악화되기 전에 이를 차단합니다.
GFCI는 다음을 의미합니다. 접지 고장 회로 차단기는 감전으로부터 사람을 보호하기 위한 것입니다. 전류 불균형을 감지하면(일반적으로 전류가 신체나 물을 통과하는 것처럼 의도하지 않은 경로로 흐를 때 발생) 즉시 전원을 차단합니다.
AFCI란 무엇인가요?
An 아크 고장 회로 차단기(AFCI) 아크 결함으로 인한 전기 화재를 방지하기 위한 안전 장치입니다. 아크 결함은 일반적으로 손상, 부식 또는 기타 부적절하게 설치된 전선 사이에서 발생하는 의도치 않은 전기 방전으로 발생합니다. 이러한 방전은 과도한 열을 발생시켜 근처의 가연성 물질에 발화시켜 화재를 유발할 수 있습니다. AFCI에서 발생하는 위험한 아크는 차단되어 파괴를 일으키기 전에 전선을 따라 에너지가 전달됩니다.
AFCI의 주요 특징
- 포괄적인 보호를 위해 직렬 및 병렬 아크를 모두 감지합니다.
- 침실, 거실 및 일반 공간에 대한 현대 건축법에 따라 요구됨
- 일반적으로 전기 패널에 설치됨
- 듀얼 기능 장치에서 GFCI 보호와 결합 가능
- 중요한 화재 예방 기능 제공
GFCI란 무엇입니까?
A GFCI (Ground Fault Circuit Interrupter) GFCI는 전류 흐름의 불균형을 감지하면 전류를 차단하여 감전으로부터 사람을 보호하는 안전 장치입니다. 전류 흐름의 불균형은 일반적으로 물이나 사람과 같은 의도치 않은 경로에 누설 전류가 존재함을 나타냅니다. 따라서 GFCI는 전기 사고로 인한 심각한 부상 및 사망을 예방하는 데 필수적입니다.
GFCI 작동 방식
GFCI의 작동은 회로를 통과하는 전류의 흐름을 모니터링하고 조절하는 것입니다. 이 장치는 4~6mA 정도의 작은 전류라도 핫선과 뉴트럴선 사이에 불균형이 발생했음을 감지하면 밀리초 이내에 전원을 차단합니다.
GFCI 장치 유형
- 콘센트: 표준 콘센트를 직접 교체
- 회로 차단기: 전기 패널에 설치됨
- 휴대용 플러그인 장치: 일시적인 보호를 위해
- 자체 테스트 모델: 표시등과 자동 테스트 기능이 탑재되어 있습니다
전기 안전의 중요성
현대 사회에서 전기 안전은 인명, 재산, 그리고 주요 기반 시설을 손상으로부터 보호하는 데 매우 중요합니다. 일부 안전 기관의 자료에 따르면, 전기 위험은 주택 화재의 원인 중 하나이며 매년 수천 건의 사고가 보고되고 있습니다. 이러한 위험은 잘못된 배선, 노후된 시스템, 부적절한 기기 사용, 그리고 보호 조치 미비로 인해 발생합니다.
안전 성과: GFCI 및 AFCI 시스템 도입으로 전기 화재 및 감전 사고가 최대 50% 감소했습니다. 무사고 작업 및 최신 작업 시스템을 준수하여 NEC 또는 기타 안전 기준을 준수합니다.

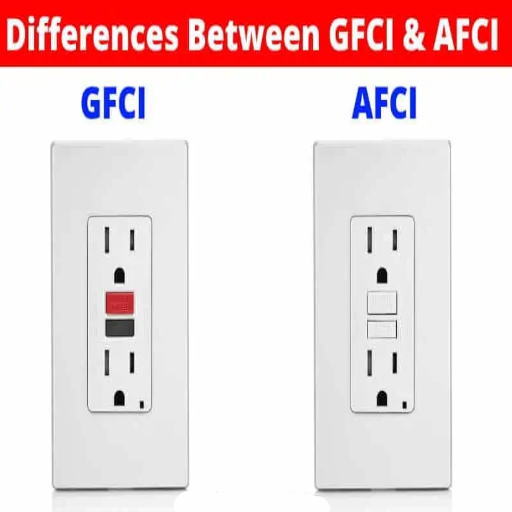

AFCI와 GFCI의 차이점
| 아래 | AFCI(아크 고장 회로 차단기) | GFCI(누전 차단기) |
|---|---|---|
| 주요 목적 | 아크 결함으로 인한 전기 화재를 예방합니다. | 접지 결함으로 인한 감전으로부터 사람을 보호합니다. |
| 감지 메커니즘 | 비정상적인 전류 경로 및 마이크로 아크에 대한 파형을 모니터링합니다. | 뜨거운 전선과 중성선 사이의 차이를 모니터링합니다(4-6밀리암페어 임계값) |
| 평균응답시간 | 아크가 발생하기 전에 회로를 차단하면 화재가 발생할 수 있습니다. | 1/40초 이내에 전원을 차단합니다. |
| 설치 위치 | 침실, 거실, 식당, 옷장 | 욕실, 주방, 차고, 야외 콘센트, 지하실 |
| 코드 요구 사항 | 지정된 지역의 120V 단상 콘센트에 필요합니다. | 습기 노출로 인해 감전 위험이 발생하는 경우 필요 |
| 보호 초점 | 재산 보호(화재 예방) | 개인 보호(감전 예방) |
해결된 전기 위험 유형
아크 결함
아크 결함은 손상되거나 노후화된 전선을 통해 전기가 방전될 때 발생합니다. 의도치 않은 아크는 전선이 끼거나, 전기 연결이 느슨하거나, 인프라가 노후화되어 발생할 수 있습니다.
접지 결함
지락은 전기가 사람이나 다른 전도성 물체를 통해 의도치 않게 땅으로 흐를 때 발생합니다. 이는 종종 장비 결함이나 누수에 의해 발생합니다. 접지를 통해 감전될 수도 있고, 사망에 이를 수 있는 강한 감전을 당할 수도 있습니다.
추가 전기 위험
- 과부하된 회로: 단일 회로에 너무 많은 기기가 연결되어 과도한 전류가 흐릅니다.
- 전기 서지: 번개, 전력망 변동 또는 고전력 장비로부터
- 결함이 있거나 노후된 배선: 현재 안전 기준을 충족하지 못하는 오래된 시스템

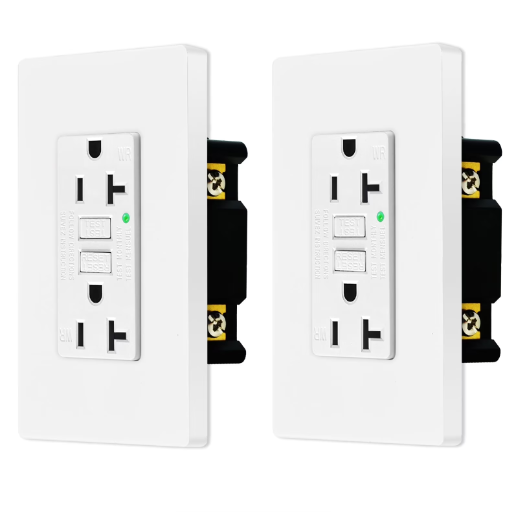

AFCI와 GFCI 중에서 선택하는 방법
다음과 같은 경우 AFCI 보호를 선택하세요:
- 침실, 거실 또는 식사 공간에 회로 설치
- 화재 예방이 최우선입니다
- 손상된 배선이나 느슨한 연결이 발생할 수 있는 영역 처리
- 신축 건물에 대한 현행 건축법규 요건 충족
다음과 같은 경우 GFCI 보호를 선택하세요:
- 주방, 욕실, 세탁실에 콘센트 설치
- 물이 있는 지역이나 습도가 높은 지역에서 작업
- 야외 콘센트 또는 수영장 장비 설치
- 감전으로부터 개인 안전을 지키는 것이 최우선입니다
다음과 같은 경우 조합 장치를 고려하세요.
- 화재 및 충격 보호가 모두 필요합니다.
- 설치 및 코드 준수 간소화
- 세탁실 등 여러 위험 요소가 있는 곳에 설치
AFCI 콘센트 설치 가이드
단계별 AFCI 설치
- 전원 끄기: 전기 패널의 차단기를 끄세요
- 전원이 꺼져 있는지 확인하세요. 전압 테스터를 사용하여 전류가 없는지 확인하세요.
- 기존 콘센트를 제거하세요: 플레이트를 풀고 와이어를 조심스럽게 빼냅니다.
- AFCI 콘센트에 배선을 합니다.
- 뜨거운 전선(검정색)을 황동 LINE 단자에 연결합니다.
- 중성선(흰색)을 은색 LINE 단자에 연결합니다.
- 접지선을 녹색 나사에 연결하세요
- 해당되는 경우 하류 출구에 LOAD 단자를 사용하십시오.
- 보안 연결: 모든 전선이 단단하고 제대로 연결되어 있는지 확인하세요.
- 콘센트 설치: 전기 상자에 다시 넣고 전면판을 부착합니다.
- 테스트 작업: 전원을 다시 켜고 테스트/재설정 버튼으로 테스트하세요.
GFCI 콘센트 설치 가이드
필요한 도구 및 재료
- GFCI 콘센트
- 드라이버(평두 및 필립스)
- 전압 테스터
- 전기 테이프
- 와이어 스트리퍼
- 니들 노즈 플라이어
단계별 GFCI 설치
- 전원 끄기 : 콘센트의 회로 차단기를 찾아 끄세요
- 전원이 꺼져 있는지 다시 확인하세요. 전압 테스터를 사용하여 전기가 들어오지 않는지 확인하세요.
- 기존 콘센트를 제거하세요: 드라이버를 사용하여 페이스플레이트와 콘센트를 제거하세요
- 와이어 유형을 식별하세요:
- 블랙(핫)
- 흰색(중성)
- 녹색 또는 맨 구리(접지)
- GFCI 콘센트에 배선을 합니다.
- 검은색 전선을 황동 "LINE" 단자에 연결합니다.
- 흰색 전선을 은색 "LINE" 단자에 연결합니다.
- 접지선을 녹색 단자 나사에 연결하세요
- 하류 출구를 보호하기 위해 "LOAD" 단자를 사용하십시오.
- 랩 연결: 노출된 전선 연결부에 전기 테이프를 사용하세요
- 마운트 및 테스트: 콘센트를 설치하고 전면판을 교체하고 전원을 복구한 후 TEST/RESET 버튼으로 테스트합니다.
가정용 전기 안전을 위한 모범 사례
정기 유지 보수 및 검사
- 전기 코드와 가전제품을 정기적으로 검사하세요. 손상, 닳음 또는 마모가 있는지 확인하세요
- 전문가의 검사 일정을 잡으세요: 오래된 주택의 경우 3~5년마다
- 전기 패널을 접근 가능한 상태로 유지하세요. 회로 차단기 접근을 방해하지 마십시오.
- 회로 차단기에 적절한 라벨을 붙이세요: 비상시 신속한 식별을 위해
안전한 사용 관행
- 콘센트에 과부하가 걸리지 않도록 하세요. 정격 용량의 80%까지 콘센트를 사용하세요
- 전용 콘센트를 제공하세요: 냉장고, 에어컨 등 무거운 가전제품의 경우
- 변조 방지 콘센트를 설치하세요: 어린이가 있는 가정에서는 추가 보호를 위해
- 사용하지 않는 가전제품의 플러그를 뽑으세요: 에너지 소비와 화재 위험을 줄입니다.
물과 전기 안전
- 습한 지역에 GFCI를 설치하세요: 욕실, 주방, 야외 콘센트
- 전기 제품을 건조하게 유지하세요: 젖은 손이나 물 근처에서 절대로 조작하지 마십시오.
- 서지 보호기를 사용하십시오. 전력 서지로부터 가전제품을 보호하세요
아크 결함 및 접지 결함 이해
아크 결함에 대한 설명
아크 결함은 전류가 느슨하거나 손상된 연결부를 통과하여 의도치 않은 전기 아크를 발생시킬 때 발생합니다. 이러한 아크는 주변 물질을 발화시킬 만큼의 열을 발생시켜 전기 화재를 유발할 수 있습니다. 일반적인 원인은 다음과 같습니다.
- 닳거나 손상된 전선
- 과부하된 회로
- 느슨한 전기 연결
- 손상된 전기 코드
접지 결함에 대한 설명
접지 고장은 전류가 의도치 않게 땅이나 사람의 몸과 같은 원치 않는 경로를 통과할 때 발생합니다. 이는 전기 장치나 전선이 물이나 다른 전도성 표면에 닿을 때 발생합니다.
보호에서 회로 차단기의 역할
회로 차단기는 전기 시스템의 안전을 보장하는 데 중요한 요소입니다. 과부하 및 단락 발생 시 전원을 즉시 차단합니다. 차단기가 작동하지 않으면 화재, 감전 또는 가전제품 손상으로 이어질 수 있습니다. 회로 차단기를 정기적으로 점검하고 점검하면 전기 위험으로부터 가정을 안전하게 보호할 수 있습니다.
현대식 회로 차단기 기능
- AFCI/GFCI 조합 차단기: 단일 장치에서 이중 보호 제공
- 자체 테스트 기능: 자동 기능 검증
- 표시 등 : 작동 상태 및 오류 조건 표시
- 여행이 필요 없는 디자인: 결함 조건에서는 닫힌 상태로 유지할 수 없습니다.

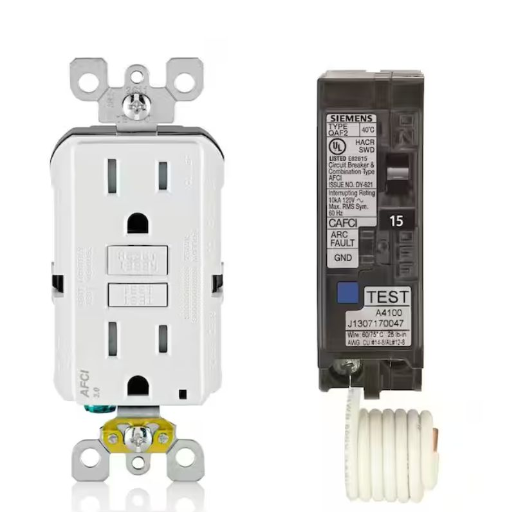

전기 문제 예방 팁
필수 예방 전략
- 정기적인 전문가 검사: 전기 기술자에게 배선, 스위치, 콘센트의 안전 문제를 점검해 달라고 요청하세요.
- 회로 과부하를 방지하세요: 하나의 콘센트나 전원 스트립에 두 개 이상의 장치를 연결하지 마십시오.
- 고품질 서지 보호 기능을 사용하세요. 고품질 서지 보호기 또는 전체 주택 서지 보호 시스템을 설치하세요.
- 손상된 구성 요소 교체: 닳은 연장 코드와 결함이 있는 가전제품은 즉시 처리하세요
- 건조한 환경을 유지하세요: 콘센트, 플러그 및 배선을 물 공급원에서 멀리 두십시오.
- 적절한 회로 라벨링: 비상 식별을 위해 회로 차단기에 올바른 라벨을 붙이세요
- 적절한 보호 장치를 설치하세요: 습한 지역에는 GFCI를 사용하고 생활 공간에는 AFCI를 사용하세요.
전기 기술자와 상담하기
전문가에게 전화 할 때
- 새로운 회로 설치 또는 주요 전기 업그레이드
- 시스템 평가가 필요한 30년 이상 된 주택
- 잦은 회로 차단기 트립 또는 전기 문제
- 전기 작업과 관련된 리노베이션 계획
- 적절한 AFCI/GFCI 응용 프로그램에 대한 확신이 없음
전문 설치의 이점
- 지역 전기 규정 준수를 보장합니다.
- 가정별 안전 요구 사항에 대한 적절한 평가
- 최신 안전 기술 및 이중 기능 장치에 대한 지식
- 설치된 작업에 대한 보증 및 보험 적용
- 안전성과 신뢰성에 대한 마음의 평화
맺음말
AFCI와 GFCI 장치의 차이점을 이해하는 것은 가정의 전기 안전을 유지하는 데 매우 중요합니다. AFCI는 아크 고장으로 인한 화재 위험을 방지하고 GFCI는 접지 고장으로 인한 감전을 방지하지만, 두 장치 모두 포괄적인 전기 안전 시스템에서 중요한 역할을 합니다. 현대 주택은 두 가지 보호 장치를 전략적으로 설치하여 가장 큰 이점을 얻을 수 있으며, 필요에 따라 편리한 이중 보호 기능을 제공하는 장치를 조합하여 사용할 수 있습니다.
정기적인 유지관리, 전문적인 검사, 그리고 현행 전기 규정 준수는 전기 안전 시스템이 지속적으로 안정적인 보호 기능을 제공하도록 보장합니다. 이 글에 제시된 지침과 모범 사례를 준수함으로써 주택 소유자는 전기 화재 및 감전 위험을 크게 줄이고 가족을 위한 더욱 안전한 생활 환경을 조성할 수 있습니다.
전기 안전은 세심한 주의, 적절한 설치, 그리고 정기적인 유지 보수를 필요로 하는 지속적인 책임임을 명심하십시오. 의심스러운 경우, 항상 면허를 소지한 전기 전문가와 상담하여 가정의 전기 시스템이 최고 수준의 안전과 규정 준수를 유지하도록 하십시오.
참조 출처
자주 묻는 질문
AFCI와 GFCI 보호의 차이점은 무엇입니까?
AFCI는 아크 고장 회로 차단기(Arc Fault Circuit Interrupter)를, GFCI는 접지 고장 회로 차단기(Ground Fault Circuit Interrupter)를 의미합니다. 두 장치 모두 위험한 상황에서 사람들을 보호하도록 설계되었지만, 서로 다른 위험 요소로부터 보호합니다. 아크 고장은 절연이 손상되거나 마모된 도체에 화재를 일으킬 수 있는 열을 발생시키는 의도치 않은 아크입니다. GFCI는 회로의 전류 흐름을 모니터링하고 접지 고장이 감지되면 전원을 차단하여 감전을 방지하기 위해 설치됩니다. 가정의 완벽한 전기 안전을 위해서는 AFCI와 GFCI의 차이점을 이해하는 것이 필수적입니다.
AFCI 보호는 언제 필요한가요?
미국 전기 규정(NEC)에 따르면, AFCI 보호 장치는 주택의 여러 장소, 특히 침실, 거실, 식당 공간에 적용되어야 합니다. 이러한 요건은 손상된 배선이나 전기 장치로 인해 발생하는 아크 고장으로부터 회로를 보호함으로써 전기 화재를 완화하는 데 필요합니다.
AFCI와 GFCI 장치는 어떤 종류의 보호 기능을 제공합니까?
AFCI와 GFCI 장치는 서로 다른 유형의 보호 기능을 제공합니다. AFCI 차단기는 화재를 유발할 수 있는 아크로부터 보호하고, GFCI 콘센트는 감전을 유발할 수 있는 접지 고장으로부터 보호합니다. 두 가지 유형의 보호 기능을 모두 갖추면 더욱 높은 수준의 전기 안전을 확보할 수 있습니다.
AFCI와 GFCI 차단기는 어떻게 설치하나요?
AFCI 또는 GFCI 차단기를 설치하려면 먼저 주 전기 패널의 회로 전원을 차단해야 합니다. 기존 차단기를 제거한 후, 제조업체의 지침에 따라 새 AFCI 또는 GFCI 차단기를 패널의 배선에 연결하십시오. 회로에 전원을 공급하기 전에 모든 배선 연결이 단단히 조여졌는지 확인하십시오. 전문 전기 기술자가 아닌 사람이 설치를 수행하는 경우, 해당 지역의 전기 규정 및 관련 법규를 준수해야 합니다.
집에서 GFCI 보호가 필요한 일반적인 구역은 어디인가요?
주방, 욕실, 세탁실, 실외 등 물이 있는 집 안의 모든 공간에는 GFCI 보호 장치를 적용해야 합니다. 이러한 장소에는 GFCI 콘센트를 설치해야 합니다. 접지 고장 발생 시 감전을 방지하여 습한 환경에서의 전기 안전을 최우선으로 생각하기 때문입니다.
AFCI 회로 차단기는 어떻게 작동하나요?
AFCI 차단기는 회로에 흐르는 전류를 추적하여 작동합니다. 의심스러운 패턴을 감지하고 아크 고장이 의심될 경우, 차단기가 작동하여 전원을 차단하여 화재 발생을 방지합니다. 이 기술은 위험한 배선 결함으로 인해 발생하는 아크 고장을 방지하는 주요 보호 장치입니다.
GFCI 콘센트와 AFCI 차단기를 함께 사용할 수 있나요?
네, GFCI 콘센트에 AFCI 차단기를 설치하여 두 가지 보호 기능을 모두 제공할 수 있습니다. 일부 최신 전기 패널에는 AFCI와 GFCI 보호 기능을 모두 제공하는 차단기가 장착되어 있어, 아크 및 접지 고장에 대한 완벽한 보호 기능을 제공하면서 전기 시스템을 간소화할 수 있습니다.
GFCI 콘센트는 언제 테스트해야 합니까?
매달 한 번씩 콘센트를 점검하는 것이 가장 좋습니다. 대부분의 GFCI 기기에는 테스트 버튼이 있어 콘센트가 제대로 작동하는지 확인할 수 있습니다. 정기적인 점검을 통해 기기가 제대로 작동하는지 확인하고 감전으로부터 보호할 수 있습니다.
신축 주택 건설에 대한 AFCI 요건은 무엇입니까?
미국 전기 규정(NEC)에 따르면 모든 신축 주택에는 침실, 복도, 거실에 AFCI 보호가 일반적으로 의무화되어 있습니다. 건축업자는 전기 안전을 강화하고 아크 고장 화재 위험을 줄이기 위해 이러한 위치에 AFCI 회로 차단기 또는 콘센트를 설치해야 합니다.
