이더넷 케이블 색상 코드: 배선, 색상 및 크로스오버 가이드

많은 사람들에게 복잡한 것에 대한 이해입니다 이더넷 케이블 색상 코드 처음에는 압도적 일 수 있지만이 기본 지식은 네트워킹의 모든 사람에게 필수입니다. 홈 네트워크를 설정하거나 연결 문제를 해결하려고하거나 더 복잡한 시스템을 구성하는 경우 배선 설정 및 표준은 의사 소통을 확실하게 확인하는 방법을 제공합니다. 이 튜토리얼에서는 이더넷 케이블링을 안내하고 다양한 색상 코드의 중요성을 설명하고 크로스 오버 구성을 설명하여 네트워크의 생성,수리 또는 관리에 모두 안심하고 참여할 수 있도록합니다. 문제 해결을 단순화 할 수있는 기술 및 통찰력을 선명하게하십시오!

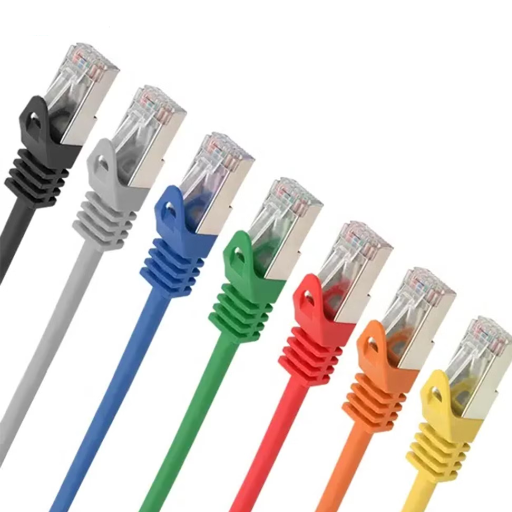

이더넷 케이블 소개

우리가 평신도의 기간에 있는 이더네트 케이블을 설명하는 것을 시도하는 경우에,우리는 말할 수 있었습니다: 이더네트 케이블은 그의 신청이 컴퓨터,대패를 연결하기까지 확장하고 근거리 통신망 (LAN) 로 전환한 네트워크 케이블 유형의 종류를 형성하,유선 인터넷 연결 및 통신에 네트워크를 통해서 근본적 자료의 믿을 수 있고는 빠른 전송을 제공합니다. 이더네트 케이블 유형은 Cat5e 또는 Cat6 와 같은 종류 종류에서 넓게 각 종류가 특정한 네트워크에 맞는 다른 속도 및 대역폭 원조를 제공하는 상태에서 변화합니다. 이 케이블은,그러므로, 안정되어 있고는 능률적인 타전한 네트워크를 집에서 또는 상업적인 위치에서 촉진하기에 생명 입니다.

이더넷 케이블이란 무엇입니까?

이더넷 케이블은 근거리 통신망 내부에 위치한 다양한 장치를 연결하여 데이터를 전송하는 일종의 네트워크 케이블로, 대부분의 유선 네트워크의 백본을 형성하며 컴퓨터, 라우터, 스위치 및 기타 많은 네트워크 지원 장치가 고속 및 안정적인 연결을 즐길 수 있습니다. 이더넷 케이블은 주로 데이터 전송 속도와 대역폭 기능을 기준으로 분류됩니다.

모든 이더넷 케이블 내부의 도체는 전자기 간섭 (EMI) 을 방지하기 위해 비틀어집니다. 그리고 실제로 일부 유형은 간섭이 심한 환경에 대해 과학적으로 지정되기도 합니다. 물리적 구성과 관련하여 이더넷 케이블에는 일반적으로 구리 도체가 있으며 일부는 실외 또는 장거리 응용 분야의 차폐로 보완됩니다. 이러한 케이블의 길이는 필요에 따라 몇 피트 또는 수백 미터가 될 수 있지만 IEEE 802.3 과 같은 이더넷 표준은 동작에 대한 사양을 유지합니다.

이러한 케이블은 네트워크에서 사용되어 대기 시간을 최소화하면서 일관된 처리량을 보장하므로 스트리밍, 온라인 게임 및 기업 통신 시스템과 같은 데이터 집약적인 프로그램에 매우 적합합니다.

이더넷 케이블의 종류

이더넷 케이블의 더 많은 범주는 성능 요구 사항 및 사용 사례의 다른 수준에 맞게 사용할 수 있습니다:

케이블 유형	최대 속도	대역폭	최대 거리	일반적인 사용
Cat5	100mbps	100mhz	100m	기본 네트워킹(구식)
Cat5e	1Gbps	100mhz	100m	홈/사무실 네트워크
Cat6	10Gbps(55m) 1Gbps(100m)	250mhz	100m	고속 네트워크
Cat6a	10Gbps	500mhz	100m	상업/산업
Cat7	10Gbps	600mhz	100m	고성능 설정
Cat8	40Gbps	2000mhz	30m	데이터 센터

Cat6 이더넷 케이블 개요

요즘 Cat6 이더넷 케이블은 성능,공정한 가격,상호 운용성이 혼합된 네트워크를 배포하는 사람들이 가장 좋아하는 케이블입니다. 길이가 100 미터 (328 피트) 이상에서 최대 1Gbps 의 전송 속도를 허용하면 Cat6 인 업그레이드가 이전 Cat5e 표준을 능가합니다. 또한 최적의 조건과 적절한 설정이 주어지면 Cat6 은 단 55 미터 (180 피트) 의 작은 거리에서 10-Gbps 전송에도 사용될 수 있습니다.

새로운 Cat6 케이블이 250MHz 주파수의 확장을 위해 개편되면서 누화의 최대 감소가 관찰되거나 그렇지 않으면 거리에 따라 신호 품질이 향상됩니다. 이는 가정과 사무실 또는 소규모 데이터 센터의 HD 비디오 스트리밍,게임 및 LAN 지원과 같은 강렬한 응용 프로그램에 대해 고려해야 할 추가 옵션입니다.

이 케이블은 이전 케이블보다 더 촘촘한 비틀림과 더 두꺼운 외부 피복을 사용하여 누화 간섭에 대해 Cat6 케이블에 더 엄격한 사양을 부여합니다. 가까운 장비나 이웃 케이블의 간섭에 덜 취약한 이 디자인은 전반적으로 더 나은 성능과 안정적이고 안정적인 전송을 보장했습니다.

Cat6 는 기가비트 속도를 지원할 수 있으면서도 하위 호환성을 유지하면서 네트워크를 미래 보장하려는 모든 사람에게 최상의 선택이 될 것입니다. 단점은 훨씬 더 높은 등급의 Cat7 및 Cat8 보다 저렴하므로 많은 중소형 경관 네트워킹 표현 상황에 대한 가치있는 경쟁자가 될 수 있습니다.

케이블 색상 코드의 중요성

케이블 색상 코드는 질서 있고 효율적인 네트워킹 인프라를 유지하는 데 매우 중요합니다. 문제 해결을 단순화하고 안전 문제에 대한 경고를 제공하여 데이터 센터 또는 엔터프라이즈 설정과 같은 보다 복잡한 시스템에서 적절한 케이블 식별을 보장합니다. 색상 코딩은 네트워크 유형이나 기능을 나타내거나 계층 구조를 나타내므로 잘못된 연결 및 가동 중지 가능성을 줄일 수 있습니다.

예를 들어,다양한 네트워킹 설정의 파란색 및 노란색 케이블은 각각 이더넷 및 POE (Power Over Ethernet) 장치를 연결할 수 있는 반면,빨간색 케이블은 일반적으로 중요한 연결 또는 서버 관련 링크를 나타냅니다. 광섬유 케이블은 자체 색상을 가지고 있습니다; 예를 들어,aqua 는 다중 모드 OM3/OM4 에 해당하는 반면 노란색은 단일 모드에 할당됩니다. 이러한 사전 정의된 표준은 설치 균일성과 확장성의 용이성을 촉진합니다.

홈 네트워킹에서 개인 라벨링 또는 코드 시스템은 또 다른 조직 계층을 형성할 수 있습니다. 소규모 설치든 광범위한 설치든 간에 공동 케이블 색상 코드 표준은 네트워크 관리 및 효율적인 운영을 지속적으로 개선할 것입니다.

이더넷 케이블 색상 코드가 설명되었습니다

이더넷 케이블 색상 코드는 설치 및 유지 보수의 용이성을 위해 표준화되므로 오류를 최소화합니다. 배선 표준은 기본적으로 두 가지입니다: T568A 및 T568B. 이 두 표준 모두 이더넷 케이블에 대해 동일한 색상으로 구분 된 와이어를 사용하지만 커넥터 내부에 다른 순서로 부착하십시오: T568A 표준은 흰색/녹색으로 시작하는 반면 T568B 는 흰색/주황색으로 시작합니다. 이러한 표준은 사용되는 다른 장비가 네트워크를 통해 올바르게 통신 할 수 있도록 보장합니다. 어느 것을 사용할 지에 관해서는 T568B 가 미국에서 더 인기가 있지만 어느 것을 사용하든 네트워크 전체에 걸쳐 일관성이 있어야합니다. 표준에 대한 지식과 준수는 네트워크의 안정적이고 효율적인 운영을 보장합니다.

배선 색상 코드 이해

이더네트 배선 색깔 부호는 케이블 내의 착색한 철사의 삽입을 위한 기준 T568A 와 T568B 를 따릅니다. 그러나,이 2 개의 철사에 색깔은 그들의 삽입의 순서가 그들과 호환이 되는 RJ45 연결관을 지키기 위하여 다른 동안 동일하,본질적으로, 색깔은 진짜로 주황색,녹색, 파랑,갈색, 전부 백색 지구를 동반합니다.

두 표준 모두 연선 케이블 배선의 한 가지 방법을 정의하지만,일반적으로 두 배선 방식 중 하나를 선택하는 것은 조직이나 회사의 네트워킹 직원에게 달려 있으며,둘 다 유효합니다: 다소 대중적인 관점과 달리 표준 중 어느 것에도 기술적으로 더 좋거나 나쁜 것은 없습니다; 그것은 전적으로 설치 중에 이루어진 선택의 문제입니다. 정부 기관을 중심으로 일하는 기술자들은 일반적으로 T568A 를 선택했지만 상업 세트 내에서 미국 전체가 거의 보편적으로 B 배선 방식을 삽입한다고 말하는 것이 안전합니다. 그러나 배선 방법 중 하나를 사용하면 네트워크에서 일관성이 유지되어야 성능과 안정적인 통신이 최적화됩니다.

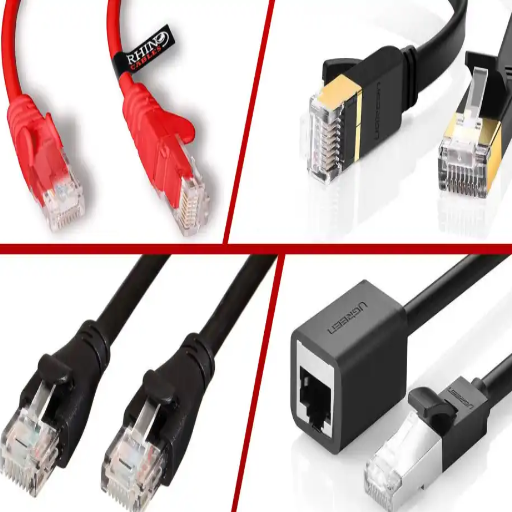

일반적인 이더넷 케이블 색상 및 용도

이더넷 케이블은 관례적으로 색상으로 구분되어 네트워크 내에서 목적 플래그 역할을 합니다. 다음은 일반적인 색상과 일반적인 용도에 대한 간략한 설명입니다:

빨간색 이더넷 케이블 사용: 중요성 및 사용법

이 빨간색 케이블은 일반적으로 네트워크 내의 중요한 연결을 위한 것입니다: 서버,방화벽 및 가동 시간과 신뢰성이 최우선되어야 하는 기타 매우 중요한 인프라. 네트워크 관리자가 빠른 문제 해결 또는 유지 관리를 위해 문제를 신속하게 식별하는 데 색상이 가장 중요합니다. 빨간색 케이블이 이러한 목적으로 사용되는 것은 매우 일반적이지만 표준이 존재하지 않으며 특정 역할은 각 조직에서 다르게 레이블을 지정할 수 있습니다. 네트워크 레이아웃에 올바르고 균일하게 적용하려면 항상 조직의 색상 코딩 표준을 참조하십시오.

크로스오버 대 직선 케이블

크로스오버 및 직선 케이블은 매우 다른 네트워킹 목적으로 고려되는 두 가지 유형의 이더넷 케이블입니다. 직선 케이블 유형은 가장 일반적으로 사용되는 이더넷 케이블이며,다른 유형의 장치,예를 들어 컴퓨터를 스위치 또는 라우터에 연결하기위한 반면,크로스오버 케이블은 중간 장치,예를 들어 컴퓨터를 컴퓨터에 연결하거나 스위치를 전환하지 않고 유사한 장치를 연결합니다.

주요 차이점은 배선에 있습니다. 직선 케이블은 양쪽 끝에서 동일한 배선 표준 (T568A 또는 T568B) 을 사용하는 반면 크로스 오버 케이블의 경우 한쪽 끝은 T568A 에,다른 쪽 끝은 T568B 에 배선됩니다. 요즘에는 Auto-MDI/MDIX 를 사용하여 장치가 연결에 따라 구성을 자동으로 조정하기 때문에 크로스 오버 케이블의 필요성이 크게 감소했습니다. 그럼에도 불구하고 일부 구형 장비 또는 수동 구성을 다룰 때 차이점을 이해하는 것이 여전히 유용합니다.

케이블 유형	끝 1 배선	끝 2 배선	기본 사용
직선	T568A 또는 T568B	End 1 과 동일합니다	다른 장치 유형 (전환할 PC)
크로스오버	T568A	T568B	동일한 장치 유형(PC에서 PC로)

다양한 이더넷 케이블을 식별하는 방법

이더넷 와이어는 물리적 구조,사양 및 표시를 보고 식별할 수 있습니다. 보통,카테고리 번호가 있는 이러한 표시 중 하나는 케이블 재킷의 한쪽 면을 따라 인쇄됩니다. 가장 높은 카테고리 케이블은 Cat6,Cat6a 등과 같이 속도와 간섭 측면에서 볼 때,또한 케이블의 두께에 유의하십시오; 높은 카테고리 케이블은 일반적으로 전자기 간섭으로부터 보호하기 위해 많은 차폐(STP)를 사용하여 더 두껍지만,낮은 카테고리 케이블은 일반적으로 차폐되지 않습니다(UTP).

연결관 유형에 의하여 케이블을 구별하는 주요 방법은 RJ45s 가 있는지 없는지 보는 것입니다. 이더네트 케이블에는 배선 기준이 변화할지도 모르더라도 거의 항상 RJ45 연결관이 있습니다 (T568A 또는 T568B). 연결관 안쪽에 철사의 색깔 배열을 검사하고 배선 도표와 비교해서 차이를 보십시오. 교차하는 케이블의 경우에,1 개의 끝은 T568A 기준에 따라 타전됩니다,반면에 다른 끝은 T568B 를 사용하여 타전됩니다. 이것은 똑바른 관통 케이블을 위해 아닙니다,양쪽 끝에 동일한 배선 기준을 따를 것입니다.

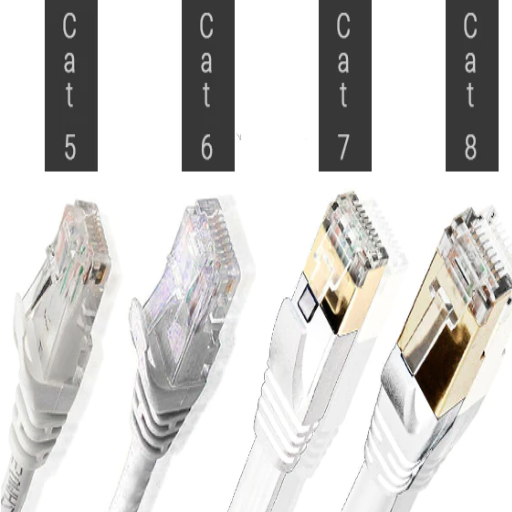

이더넷 케이블 색상의 실제 응용

이더넷 케이블 색상은 설치 및 유지 보수 중에 의도 또는 목적을 식별하는 데 널리 사용됩니다. 예를 들어:

• 파란색 케이블은 일반 또는 표준 네트워크 연결에 사용될 수 있습니다.
• 노란 케이블은 POE 신청을 지정합니다.
• 크로스오버 케이블은 때때로 녹색일 수 있습니다.
• 회색 케이블은 인프라 또는 사무실 관련 구내에서 사용됩니다.
• 주황색 또는 빨간색은 중요하거나 우선순위가 높은 연결을 나타냅니다.

이러한 색상 규칙을 따르면 기술자는 작업할 다양한 유형의 연결을 즉시 식별할 수 있으므로 프로세스 속도가 빨라지고 설치 및 문제 해결 중 오류가 최소화됩니다. 그러나 이더넷 케이블 색상을 지정하는 합의된 범용 표준이 없기 때문에 이러한 색상 규칙은 조직 전체에서 수정되지 않습니다.

다양한 이더넷 구성 및 색상 코드

거의 모든 이더넷 연결 설정은 자체 색상 코드를 사용하여 네트워크 관리를 용이하게 하고 연결 유형, 역할 또는 우선 순위를 구별합니다. 파란색 케이블은 일반적으로 터미널 서버 또는 네트워크 연결에 할당되는 반면 노란색 케이블은 연결 액세스 포인트 또는 기타 전원 공급 장치에 할당됩니다. 녹색 케이블은 크로스오버 케이블용이고 회색은 일반 연결용입니다.

앞서 설명한 빨간색 케이블은 조직의 정책에 따라 인프라 또는 우선 순위가 높은 연결용이 거의 없을 수 있습니다. 검은색 케이블은 장비 상호 연결을 나타낼 수 있으며 보라색 케이블은 때때로 VoIP 시스템용으로 예약되어 있습니다. 즉,색상 할당은 대부분 표준화되지 않았으며 조직에 따라 다릅니다.

위의 결과를 얻으려면 조직 내에서 정교하게 작성되고 유지 관리되는 문서나 ANSI/TIA-606과 같은 승인된 업계 표준을 참조하면 정확성에 도움이 될 수 있으며 때로는 문제 해결 또는 배포 시 혼란을 완화할 수 있습니다.

이더넷 케이블 배선 모범 사례

이더넷 케이블 설치 모범 사례: 신뢰성 달성 및 가능한 문제 최소화:

1. 올바른 배선 표준을 따르십시오: 배선과 케이블 전송이 잘 작동하기 위하여 항상 T568A 또는 T568B 업계 표준에 따라 타전하십시오. T568B 는 네트워크 전체에 일관성이 있는 것이 중요하더라도 상업적인 목적으로 자주 사용됩니다.
2. 적절한 케이블 관리 유지: 이렇게 하면 때 맞추어, 신호 힘을 저하하기 때문에, 철사를 구부리거나 꼬이지 마십시오 케이블 정리함, zip 동점, 또는 벨크로 결박을 케이블을 청초하게 지키기 위하여 고용하고 엉키게 하기에서.
3. 케이블을 전기 방해로부터 멀리 두십시오: 이더넷 케이블을 전력선이나 형광등이나 모터와 같이 EMI를 유발할 수 있는 장비로부터 멀리 두십시오.
4. 길이 제한 준수: 이더넷 케이블의 길이는 100 미터 (328 피트) 를 넘지 않아야 합니다. 이 이상의 모든 것은 신호 감쇠를 일으킬 수 있습니다.
5. 테스트 및 라벨 케이블: 연결 시 네트워크 케이블 테스터를 사용하여 케이블 테스트를 수행하여 연결이 적절한지 여부를 확인하십시오. 유지 관리 및 문제 해결이 용이하도록 각 케이블에 라벨을 부착해야 합니다.
6. 케이블의 올바른 범주를 선택하십시오: 네트워크의 속도 요구 사항에 맞는 이더넷 케이블을 선택하십시오; 일반적으로 Cat 5e, Cat 6 또는 Cat 6a가 트릭을 수행하여 더 높은 대역폭을 지원하고 누화를 줄입니다.

이러한 모범 사례에 따라 오류를 줄이고 연결을 극대화하는 신뢰할 수 있고 효과적인 네트워크를 위한 인프라를 구축할 수 있습니다.

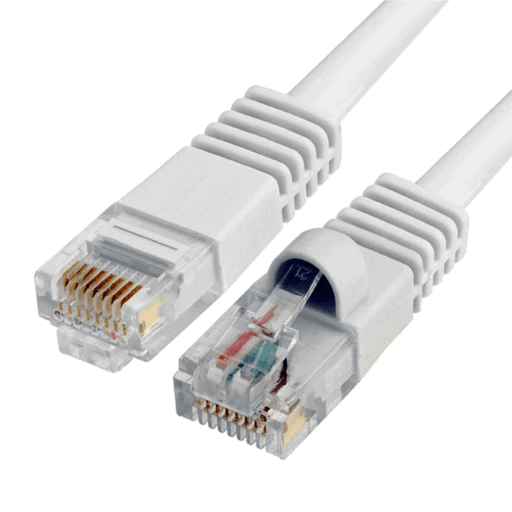

이더넷 케이블 문제 해결

케이블 색상 코드와 관련된 일반적인 문제

케이블 색상 코드는 네트워크 또는 전기 시스템의 설치 및 유지 관리에 실제로 필수적입니다. 이러한 케이블 색상 코드를 읽거나 관찰하는 것에 대한 무지로 인해 다음과 같은 문제가 발생할 수 있습니다:

잘못된 연결:

문제: 설치 중에 색상 코드를 무시하여 잘못된 연결을 만들면 시스템 오작동이 발생할 수 있습니다.
해결책: 항상 이더넷 케이블의 경우 TIA/EIA-568 또는 배선 시스템의 경우 로컬 전기 코드와 같은 해당 표준 코드를 따르십시오.

문제가 되는 문제 해결:

문제: 색상 코드를 준수하지 않으면 결함 지점이나 손상된 케이블 지점을 식별하는 데 의문이 제기되므로 문제 해결에 시간이 많이 걸립니다.
해결책: 적절한 라벨링과 부착은 쉽고 빠른 진단과 수리를 위해 색상 코드를 따르는 데 도움이 됩니다.

전선 또는 단락의 교차:

문제: 사용 설명서를 잘못 읽거나 이러한 전선을 혼합하여 색상을 무시하면 통신 시스템에서 신호가 교차될 수 있으며; 반면, 전기 시스템에서는 단락이 발생하여 위험한 결과가 발생할 수 있습니다.
해결책: 시스템에 전원을 공급하기 전에 승인된 도면 및 색상 코드 표준에 대해 모든 연결을 다시 확인하십시오.

시스템 신뢰성, 안전성 및 유지 관리 용이성은 적절한 색상 코드를 준수하는지에 따라 달라집니다. 오류를 방지하려면 항상 해당 지역이나 산업과 관련된 표준 및 모범 사례를 참조하십시오.

이더넷 케이블의 배선 오류를 수정하는 방법

이더넷 케이블에서 발견된 배선 오류에 대해,직무 요구 사항에 따라 T568A 또는 T568B 배선 표준 중 하나에 대해 배선 순서를 확인합니다. 순서가 잘못되면 커넥터를 매우 조심스럽게 잘라내고 케이블 재킷을 벗겨내고 적절한 순서로 와이어를 재정렬합니다. 그런 다음 압착 도구를 사용하여 새로운 RJ45 커넥터를 압착하고 네트워크 케이블 테스터를 사용하여 케이블을 테스트하여 적절한 연결을 보장합니다. 이것이 케이블의 작동을 보장하는 방법입니다.

이더넷 케이블을 교체해야 하는 경우

교체 여부에 대한 최종 결정을 내리기 전에 Les vies 유틸리티는 네트워크의 연결을 유지하기 위해 이더넷 케이블을 교체해야하는시기를 묻습니다. 케이블이 물리적으로 손상되거나,닳거나, 절단되거나,전선이 노출되면 중단 된 연결을 할 수 있습니다. 게다가 인터넷이나 장치 연결이 갑자기 느려지거나 간헐적으로 발생하는 경우 자연적으로 케이블에 결함이 있거나 너무 오래되어 오늘날의 속도를 견딜 수 없습니다.

CAT-5 와 같은 오래된 케이블은 더 높은 속도나 더 새로운 기술을 지원하지 않으므로 CAT-6 또는 CAT-6a 유형으로 업그레이드가 보장됩니다. 또한 이더넷 커넥터가 느슨해지면 커넥터의 엔지니어링 손상이 발생하고 연결이 더욱 약화됩니다; 이는 케이블을 교체하라는 신호입니다. 마지막으로 네트워크에서 모든 표준 문제 해결 테스트를 수행하고 라우터나 모뎀을 포함한 가능성을 살펴보면 딸꾹질을 일으키는 이더넷 케이블일 수 있으므로 교체해야 합니다.

새로운 케이블이 향후 설정 방지를 위한 속도 및 대역폭 요구 사항을 충족하는지 확인하십시오. 케이블을 주기적으로 검사하고 테스트하면 케이블이 장시간의 연결 문제를 방지하는 데 도움이 되므로 케이블이 좋은 세상이 될 것입니다.

참조 소스

“멀티모달 인간-컴퓨터 상호 작용을 위한 압력 감지 바닥의 설계 최적화”

“RS-485 를 사용하는 가변 주파수 드라이브를 위한 임베디드 Modbus 호환 대화형 운영자 인터페이스”

“스마트 그리드 시대의 디지털 포렌식 활용”

자주 묻는 질문 (FAQ)

이더넷 케이블 색상 코드 란 무엇입니까?

이더넷 케이블 색상 코드는 RJ45 커넥터의 이더넷 케이블 배선에 사용되는 색상 조합을 설명하는 수단입니다. 네트워크 관리자에게 이러한 색상 코드를 아는 것은 적절한 연결을 만들고 기능이 수행되도록하는 데 매우 중요합니다. 일반적인 표준은 케이블의 컬러 와이어 순서를 설명하는 T-568A 및 T-568B 입니다.

이더넷 케이블은 왜 다른 색상입니까?

이더네트 케이블은 배선 그룹화 및 기능을 구별하기 위하여 색깔 여러가지 입니다. 이 체계에 있는 색깔의 신청은 네트워크 관리자에 의해 네트워크 연결 문제의 더 쉬운 관리 그리고 말썽 해결을 가능하게 합니다. 보통 다른 색깔에서 지정해,우리는 파란 그들 보다는 다른 목적을 봉사하는 빨간 케이블을 찾아낼지도 모릅니다.

크로스오버 이더넷 케이블을 만드는 방법은 무엇입니까?

크로스오버 케이블을 만들기 위해서는 T-568A 와 T-568B 사이의 표준 레이아웃을 변경해야 합니다. 한쪽 끝의 주황색 와이어 쌍은 다른 쪽 끝의 녹색 와이어 쌍과 교체되어야 하므로 이더넷 장치가 스위치나 허브의 필요성을 우회하여 다른 이더넷 장치에 직접 연결할 수 있습니다.

일반적인 이더넷 케이블 색상은 무엇입니까?

파랑,노랑, 녹색,빨강, 등은 모두 전형적인 색깔 중 하나입니다. 각 색깔 조합은 체제에서 다른 기능을 봉사할지도 모릅니다. 파랑은,예를 들면,일반적으로 표준 케이블 또는 간선에 할당됩니다; 때때로,그러나, 특별한 목적 또는 기능을 나타내기 위하여 노란 빨간 이더네트 케이블은 안으로 떨어집니다.

네트워크 관리자는 이더넷 케이블에 색상 코딩을 어떻게 사용합니까?

네트워크 관리자는 이더넷 케이블의 색상 코드를 사용하여 네트워크 연결을 식별하고 추적합니다. 연결 또는 장치 유형별로 색상을 할당하면 문제를 신속하게 해결하고 케이블이 설정된 표준에 따라 올바르게 연결되었는지 확인할 수 있습니다.

이더넷 케이블이 부적절하게 수정되면 어떻게 되나요?

수정이 잘못되면 네트워크에서 문제가 발생할 수 있습니다. 예를 들어 잘못된 핀아웃으로 인해 통신이 실패 할 수 있습니다. 잠재적인 네트워크 성능 문제를 방지하기 위해 표준에 따라 커넥터와 케이블을 수정하는 것이 매우 중요합니다.

직선 케이블 대신 크로스오버 케이블을 언제 사용해야 합니까?

스위치가 없는 두 대의 컴퓨터와 같이 이더넷 지원 장치 두 대를 서로 직접 연결할 때 크로스오버 케이블을 사용하십시오. 직선 케이블은 일반적으로 컴퓨터와 같은 장치를 스위치에 연결하는 데 사용됩니다. 좋은 네트워크 설정을 위해서는 어떤 케이블을 사용해야 하는지 이해합니다.

이더넷 케이블의 색상 방향을 확인하는 방법은 무엇입니까?

이더넷 케이블의 색상 방향은 RJ45 커넥터의 두 끝 부분에 있는 배선을 확인하여 육안 검사를 통해 색상이 지정된 배선 표준, 즉 T-568A 또는 T-568B에 부합하는지 확인함으로써 확인할 수 있습니다. 이는 우수한 네트워크 연결을 보장하고 잠재적인 연결 문제를 선제적으로 해결하기 위한 중요한 단계입니다.

T-568A와 T-568B 표준의 차이점은 무엇입니까?

T-568A 와 T-568B 는 이더넷 케이블의 배선 구성에 대한 표준입니다. 다른 것들은 일정하기 때문에 쌍 중 하나에서 색상 순서의 반전으로 인해 장치가 호환되지 않습니다. 그러나 네트워크 관리자는 네트워크의 적절한 기능을 보장하기 위해 이러한 차이가 존재한다는 것을 기억해야합니다.
