태양 에너지 시스템은 현재 에너지 솔루션에서 중요한 위치를 차지하고 있으며 그 효율성은 서로 다른 다양한 하위 시스템이 일제히 작동하는 데 달려 있습니다. 이러한 하위 시스템 중에서 MC4 커넥터에는 종종 태양 전지 패널 상호 연결의 수명,신뢰성 및 안전성을 보장하는 구성 요소가 누락되어 있습니다. 이 기사에서는 MC4 커넥터의 정의,태양 광 시스템 아키텍처에서의 중요성 및 시스템 지속 가능성에서의 역할에 대해 자세히 설명합니다. 태양 광 설치 분야에서 일하는 전문가이든 설정을 개선하려는 취미이든이 기사는 현대 태양 에너지 시스템에서 MC4 커넥터의 중요성에 관한 유용한 정보를 제공합니다.

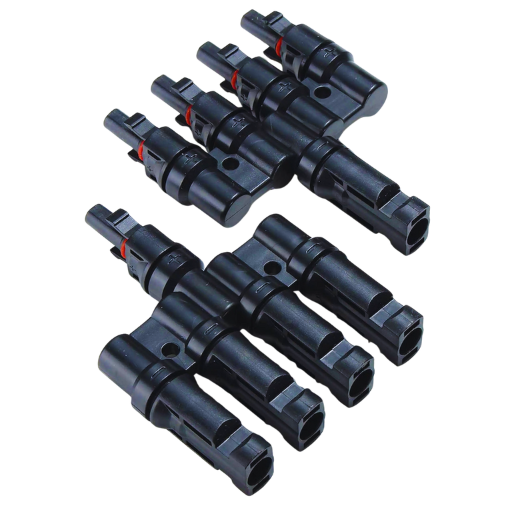

MC4 커넥터란 무엇이며 어떻게 작동합니까?
Mc4 커넥터는 주로 사용되는 단일 접점 커넥터가 특징입니다 태양광 PV 시스템 개별 태양 전지판을 연결하기 위해. mc4 라는 이름은 커넥터의 기능과 디자인을 설명하는 Multi-contact 4 의 줄임말입니다. 본질적으로 이러한 커넥터는 안전하고 비바람에 견디며 효율적인 방식으로 태양 전지 어레이 내에서 전기 연결을 만드는 것을 크게 용이하게합니다. 그들은 연결이 안정적임을 보장하는 스냅 메커니즘을 사용하여 연동되는 두 가지 구성 요소 (수형 및 암형) 로 구성됩니다. 기계적 먼지,물 및 응력을 담당하는 견고한 설계로 인해 이러한 커넥터는 신뢰성과 효율성을 보장하면서 유지 보수 작업을 용이하게하기 위해 태양 전지 패널 설치에 중요합니다.
MC4 커넥터의 정의 및 목적
MC4 커넥터는 태양광 시스템 내에서 태양광 패널을 연결하기 위해 사용되는 표준화된 부품 역할을 합니다. 태양광 패널 사이에 내구성이 뛰어나고 신뢰할 수 있는 전기 연결을 제공하는 동시에 물,먼지, 물리적 손상과 같은 환경적 위험으로부터 연결을 보호하도록 설계되었습니다. 단순한 스냅인 설계를 통해 MC4 커넥터는 신속하고 안전한 설치를 가능하게 하므로 태양광 발전 시스템의 효율성과 안전성을 보장하는 데 매우 중요합니다.
MC4 커넥터가 안전한 연결을 보장하는 방법
MC4 연결관은 광전지 체계를 위해 맞춘 다수 안전 및 효율성 특징을 전시합니다. 이 연결관은 날씨 저항하는 폴리탄산염과 PPO (폴리페닐렌 산화물) 같이 방어적인 물자를 사용하여 건설됩니다. 이 물자 혼자 태양 전지판을 위한 연결관의 장수를 보장하지 않을 것입니다,그러나, UV 방사선 습기,극단적인 온도 동요와 같은 도전적인 옥외 요인에 대하여 믿을 수 있는 보호를 제안합니다.
더욱이 커넥터는 IP67 등급 씰링으로 인해 먼지가 없고 방수 기능이 있습니다. 이러한 유형의 씰링은 악천후에도 전기 아크 또는 단락의 최소 가능성을 보장합니다. 또한 MC4 커넥터는 일반적으로 최대 30A 및 1,000V 의 높은 전류 및 전압 레벨을 처리하도록 설계되었으며 일부 고급 모델은 유틸리티 규모의 태양 광 발전소에 최대 1,500V 를 지원합니다.
모든 커넥터와 마찬가지로 의도하지 않은 연결 끊김의 위험을 완화하는 잠금 기능을 사용하는 태양광 패널에 사용되는 MC4 커넥터를 통해 보안이 강화됩니다. 특수 잠금 해제 도구를 사용하면 유지 관리 및 작동 중에 우발적으로 분리될 가능성이 크게 최소화됩니다. 표준 압착 도구 호환성은 특히 두 전선의 접합부에서 전기 연결에서 시스템의 무결성과 저항 완화에 필수적인 케이블 종단 문제를 해결합니다.
이러한 기술적 특성으로 인해 MC4 커넥터는 태양광 발전 시스템의 일반적인 신뢰성과 안전성을 향상시켜 재생 에너지 산업에서 널리 사용됩니다.
MC4 커넥터의 구성 요소
MC4 커넥터는 아래와 같이 태양광 발전 시스템에서 효과적인 기능을 수행할 수 있는 여러 구성 요소를 통합합니다:
남성 및 여성 커넥터
MC4 시스템에는 케이블 연결을 위한 두 쌍의 암수 커넥터가 있습니다. 각 커넥터에는 간단한 푸시핏 메커니즘이 있어 우연히 연결이 끊어질 가능성 없이 설치가 매우 간단합니다.
금속 접촉
금속에게서 하는 내부 접촉은 최대 전도도 및 산화 저항을 위한 주석 또는은 코팅을 가진 주로 구리입니다. 그들은 체계 효율성을 위해 필요한 상대적으로 낮은 접촉 저항이 있습니다. MC4 연결관을 위한 현재 수용량은 태양 전지판의 몇몇 조합을 위해 충분한 보다는 더 많은 것인 30A 를 보통 도달합니다.
절연 하우징
그들은 튼튼한 폴리카보네이트 부품이나 언급보다 강도가 낮은 다른 소재로 제공되어 자외선에 저항하고 극한의 온도, 습기 및 추가 햇빛으로부터 더 오랜 기간 동안 보호 할 수 있습니다. 이러한 커넥터의 장기적인 기능에 도움이됩니다.
잠금 메커니즘
커넥터는 사용 중에 실수로 연결이 끊어지는 것을 방지하기 위해 잠금 시스템으로 제작되었습니다. 이러한 잠금 메커니즘은 수많은 전기 안전 위험을 방지하고 시스템이 항상 중단되는 것을 방지하기 위해 제자리에 있어야 합니다.
씰링 링
MC4 커넥터에는 IP67 등급의 먼지 및 물 보호를위한 씰링 링이 통합되어 있습니다.이 높은 수준의 보호로이 실외 커넥터는 극한의 조건에서도 여전히 제대로 작동 할 수 있습니다.
케이블 글랜즈
이 동맥은 PV 케이블을 그립하고 그러므로 긴장을 구호하고 케이블 잡아당기기 및 다른 힘에 대하여 보호하는 밀봉하기 위하여 디자인됩니다. 이것은 임명과 가동 도중 케이블 연결의 힘을 개량합니다.
기술 사양
- 전압 등급: 일반적으로 모델에 따라 최대 1000V 또는 1500V DC.
- 현재 등급: 고성능 태양 전지 모듈과 호환되는 30A 이상의 건포도 용.
- 작동 온도: 대부분의 사용자를 위한 +85 도에 -40 도 사이에서 일반적으로.
- 방연제: 대부분의 MC4 주거는 UL94 V0 기준에 대부분의 신청을 위한 안전을 지키는 따릅니다.
이러한 구성 요소 및 기술 사양과 관련된 MC4 커넥터의 이러한 모든 요구 사항은 시스템의 효율성에 의존하면서 최신 태양 에너지 설치에 계속 사용할 수 있음을 보장합니다.
태양광 패널 커넥터를 올바르게 설치하는 방법은 무엇입니까?
커넥터 설치에 대한 단계별 가이드
시스템의 효율성,내구성, 안전성은 태양광 패널 커넥터의 적절한 설치에 크게 좌우됩니다. 자세한 조립 가이드는 다음 단계를 따르십시오.
도구와 재료를 준비합니다
와이어 스트리퍼, 압착 공구, 멀티미터 등 필요한 공구를 모으면서 충격을 피하기 위해 절연 장갑을 착용해야 합니다. MC4 커넥터, 보호 장비, 케이블도 가져와야 합니다.
케이블을 자르고 벗겨냅니다
케이블 길이는 저항으로 인한 에너지 손실을 줄이기 위해 신중하게 측정해야합니다. 와이어 스트리퍼를 사용하여 케이블 끝에서 6 ~ 7mm 의 절연체를 벗겨냅니다. 그렇게하면 전도도에 영향을 미치기 때문에이 단계에서 와이어 스트랜드를 파괴하지 마십시오.
금속 접점을 부착합니다
시작하려면 노출된 와이어를 커넥터의 금속 단자에 삽입해야합니다. 틈이 남지 않으면 모든 가닥을 완전히 삽입해야합니다. 압착 도구를 사용하여 접점을 단단하고 균일하게 함께 압착하여 최적의 전류 흐름을 보장해야합니다.
커넥터 하우징에 접점을 삽입합니다
주름진 접점은 클릭 소리가 들릴 때까지 MC4 커넥터 하우징 안으로 밀어 넣어야 합니다. 이는 접점이 단단히 잠겨 있음을 나타냅니다. 접점과 하우징 사이에 틈이 보이지 않는지 확인하십시오.
연결을 밀봉하고 조입니다
먼지 및 물 밀봉을 위해 내장 된 보호 링과 글랜드 너트를 활용하십시오. 너트가 꼭 맞는지 확인하지만 과도한 토크를하지 마십시오. 연결부에 최소 IP67 진입 보호 등급이 있는지 확인하십시오. 이는 정션 박스 내에서 사용할 때 도전적인 실외 환경에 이상적입니다.
연결을 테스트합니다
멀티미터로 완성된 연결의 연속성과 극성을 확인합니다. 전압을 확인하여 단락이 없는지 확인하고 판독값은 예상대로입니다. 극성은 일반적인 연습을 따라야 하며 수형 양극 커넥터와 암형 음극이 표시됩니다.
태양계에 연결하세요
커넥터를 태양계의 해당 연결부에 연결하십시오. 커넥터가 의도하지 않게 분리되지 않도록 완전히 결합되고 래치되어 있는지 확인하십시오. 커넥터의 효율적인 발전 및 성능을 위해 총 전류 및 전압 판독 값을 확인하십시오.
모범 사례에 대한 참고 사항
- 30미터가 넘는 설치의 경우 전압 강하를 더 두꺼운 케이블(예: 12AWG 케이블 대신 10AWG)을 사용하면 줄일 수 있는 중요한 전력 손실 요소로 간주하십시오.
- 특히 혹독한 기후 조건을 견디는 시스템에서 마모 또는 부식에 대한 커넥터 씰 및 관련 배선의 정기적 인 검사를 수행하십시오. 전반적인 안전 및 적절한 시스템 기능에 필요한만큼 부품을 교체하십시오.
- 권장 전류 및 허용 가능한 시스템 전압의 정격과 같은 전기 매개 변수의 제조업체 사양 및 규정을 준수하는지 확인하십시오.
향상된 성능, 신뢰성 및 사용 수명을 위해 위에서 설명한 대로 태양광 패널 커넥터의 모범 사례를 효율적으로 설치하고 준수하도록 보장합니다.
태양광 패널 설치 중에 피해야 할 일반적인 실수
틸트 각도 및 패널 위치 지정
태양광 패널의 셋업 중에 발생하는 가장 흔한 오산은 패널의 기울어짐 각도와 배치를 최적화하지 못하는 것입니다. 북반구에서는 태양광 패널이 남쪽을 향하도록 배치하는 것이 가장 좋으며,남반구에서는 최적의 위치가 북쪽을 향하게 됩니다. 또한 패널 프레임이 배치되는 고도도 해당 지역의 위도에 따라 달라집니다. 예를 들어,연구에 따르면 지정된 최적 각도에서 10 도 이내로 설정된 각도를 달성하지 못하면 5~10 퍼센트 사이의 에너지 효율 손실이 발생합니다.
태양 전지판 차광
태양광 패널은 서로 연결된 셀을 가지고 있으며 부분적인 음영 처리도 시스템의 전기 출력을 크게 감소시키고 계단식 효과를 유발할 수 있습니다. 태양광 패널 시스템을 설치할 때 설치자는 하루 중 특정 시간 및 계절에 따라 시스템에 영향을 미칠 수 있는 음영의 가능한 원인을 분석해야 합니다. 매핑 드론과 태양광 패스파인더는 태양광 패널이 방해받는 영역에 배치되지 않도록 음영 분석을 크게 지원하는 고급 알고리즘 기능을 갖추고 있습니다.
부하 추정이 부족합니다
시스템 설계 이전에 에너지 수요 (부하) 가 제대로 추정되지 않았기 때문에 수많은 설치가 성공하지 못합니다. 종종,정전된 시나리오를 미터로 재는 것에 비해 설치된 과잉 용량으로 인해 저발전이 발생합니다. 이러한 단점을 피하기 위해,최대 에너지 소비 시간,배터리 백업 한계 (있는 경우) 및 미래의 유연성을 고려하여 에너지 감사 및 부하 추정이 필요합니다.
부적절한 전기 배선 및 연결
비전문적인 배선 또는 불충분하게 조여진 전기 연결은 효율성 손실,안전 위험,때로는 화재까지 초래할 수 있는 일반적인 실수입니다. 자외선 차단 및 비내후성 케이블을 사용해서는 안 되며,모든 커넥터는 IEC 표준을 준수해야 합니다. 수치를 보면 제대로 제작되지 않은 커넥터는 태양계 고장의 거의 20 퍼센트를 유발합니다.
유지 관리 일정을 무시합니다
태양광 패널은 일반적으로 유지보수가 필요 없지만,최대 효율을 유지하기 위해서는 여전히 주기적인 검사가 필요합니다. 먼지,파편 또는 새 배설물의 일상적인 청소가 계획되지 않은 경우,시간이 지남에 따라 15-25% 의 작동 효율 저하를 초래할 수 있습니다. 게다가 인버터 및 배터리와 같은 특정 요소는 전원 공급 중단을 피하기 위해 정기적으로 살펴봐야 합니다.
이러한 감독을 방지하면 태양광 설비의 수명과 생산성이 향상될 뿐만 아니라 운영 지출이 줄어들고 지역 및 글로벌 규정을 준수합니다. 성공하려면 최고의 시스템 성능을 달성하기 위해 정확한 계획과 구현이 중요합니다.

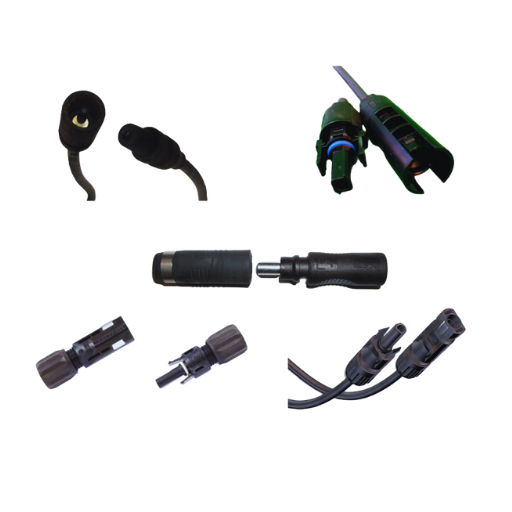

다양한 유형의 태양광 커넥터는 무엇입니까?
MC4 및 MC3 커넥터 비교
MC4 와 MC3 연결관은 태양 전지판과 체계의 나머지 사이 믿을 수 있는 연결에 있는 중요성 때문에 태양 광전지 (PV) 체계에서 사용에서 대중적인 것의 사이에서 입니다. 각 연결관에는 얼마나 잘 다른 용도를 위해 적응되는지 영향을 미칠지도 모르다 유일한 특성,장점, 및 불리가 있습니다.
MC4 커넥터
MC4 커넥터는 현대 태양계에서 가장 일반적으로 사용되는 커넥터입니다. 그들은 힘든 환경 문제에서 살아남을 수있는 안정적이고 강력하며 방수 연결을 제공하는 강력한 기계적 잠금 장치를 가지고 있습니다. MC4 커넥터는 최대 1,000 볼트 DC 의 더 높은 전압 등급을 가지며 대규모 PV 시스템에 매우 적합한 두꺼운 케이블을 수용합니다. 더욱이 통합 된 보호 시스템은 의도하지 않은 단절 가능성을 낮추고 시스템의 신뢰성을 높입니다.
MC4 연결관에는 뒤에 오는 명세가 있습니다:
- 전압 등급: 1000 또는 1500V DC(모델에 따라 다름)
- 현재 등급: 30a
- IP 등급: IP67 (먼지와 방수)
- 케이블 크기: 4~6mm 정사각형
MC3 커넥터
MC3 커넥터는 등급이 낮고 케이블 크기 호환성이 더 낮은보다 오래된 표준입니다. 지나치게 단순하여 다재다능하지만 더 크고 새로운 PV 시스템에는 적합하지 않습니다. 기술이 향상됨에 따라 이러한 커넥터는 시장이 태양 광 설치의 성능과 내구성을 위해 노력함에 따라 덜 인기를 얻었습니다.
- MC3 연결관의 기술 명세에는 다음을 포함합니다:
- 전압 등급: 600V DC 최대
- C현재 등급: 최대 20A
- IP 등급: IP65 (물과 먼지로부터 더 적은 보호 기능을 제공)
- 케이블 크기: 2.5~4mm 정사각형
주요 차이점
|
특징 |
MC4 커넥터 |
MC3 커넥터 |
|---|---|---|
|
잠금 메커니즘 |
잠금 클립이 있어 견고합니다 |
잠금 클립이 없어 더 간단합니다 |
|
전압 등급 |
최대 1000/1500V DC |
최대 600V DC |
|
현재 등급 |
최대 30A |
최대 20A |
|
환경 인감 |
IP67 (더 튼튼한) 는 가혹한 환경에서 이용된 태양 전지판을 위한 연결관을 위한 중요한 등급입니다. |
IP65 (덜 튼튼한) |
|
사용법 |
현대적이고 대규모 시스템 |
레거시, 더 작은 시스템 |
추천
최신 태양광 설치의 경우 MC4 커넥터는 더 높은 전압 등급,향상된 내구성 및 향상된 안전 기능으로 인해 선호되는 선택입니다. 그러나 MC3 커넥터는 MC4 커넥터의 고급 기능이 필요하지 않은 레거시 시스템이나 소규모 설정에서 여전히 볼 수 있습니다. 태양광 PV 시스템을 설계하거나 업그레이드할 때 커넥터와 케이블 간의 호환성을 보장하는 것은 성능을 최적화하고 운영 비효율성을 방지하는 데 중요합니다.
MC4 커넥터 사용의 장점
MC4 커넥터는 현대 광전지 시스템을위한 최상의 선택이 될 수있는 다양한 기능을 갖추고 있으며 그 중 일부는 다음과 같습니다:
더 높은 전압 등급
MC4 커넥터는 일반적으로 1,000VDC 또는 경우에 따라 1,500VDC 이상의 더 높은 전압을 처리하도록 제작할 수 있으므로 대규모 태양광 애플리케이션에 매우 적합합니다.
향상된 안전 기능
이러한 커넥터는 의도하지 않은 경우 커넥터의 분리를 방지하기 위해 추가 잠금 기능을 제공합니다. 또한 전기 접점의 추가 보호 기능이 노출되어 충격을받을 염려없이 작동 또는 유지 보수 중에 시스템에서 작업하는 것이 안전합니다.
향상된 내구성
새로운 비바람에 견디고 UV 저항하는 이기 때문에,MC4 연결관은 아주 높거나 낮은 온도 습한 상태,긴 태양 노출과 같은 더 가혹한 환경 조건에서 사용될 수 있습니다. 더구나,그들의 보호 등급 IP67 또는 IP68 는 또한 먼지와 물에 저항을 제공합니다.
설치 용이성
MC4 연결관은 마음에 있는 빠르고 간단한 분야 임명으로 개발되었습니다. 그들은 노동비 및 임명 시간을 낮추는 능률적인 배선을 허용하는 접촉과 스냅인 집합을 미리 주름을 잡았습니다.
호환성
MC4 연결관은 태양 기업에서 이렇게 평범하기 때문에,거의 모든 PV 단위 및 케이블은 호환성 일 것입니다. 겸용성 체계 통합의 이 수준 때문에 및 디자인은 더 쉽게 합니다.
최소 접촉 저항
MC4 커넥터에 사용되는 재료는 낮은 전기 접촉 저항을 나타내므로 손실을 최소화하면서 에너지 흐름을 촉진하고 궁극적으로 특히 고전류 응용 분야에서 시스템의 전반적인 효율성을 향상시킵니다.
풍부한
MC4 커넥터의 전압 및 전류 핸들이 증가함에 따라 주거용 및 상업용 규모의 PV 시스템을 모두 수용할 수 있는 능력도 향상되어 향후 업그레이드 또는 확장에 더 많은 유연성을 제공합니다.
이러한 기능을 채택함에있어 MC4 커넥터는 불행히도 현대 태양 광 발전 시스템의 성능과 신뢰성을 향상시키는 데 점점 더 중요한 역할을합니다.
태양계의 기타 전기 커넥터
MC4 연결관외에, 다른 일반적으로 사용하는 태양계의 전기 커넥터 anderson Powerpole 과 Tyco Solarlok 입니다. Anderson Powerpole 커넥터는 모듈성과 견고한 구조로 잘 알려져 있으며,태양광 설비를 비롯한 다양한 전기 응용 분야에서 사용할 수 있습니다. Tyco Solarlok 커넥터는 태양광 발전 시스템용으로 특별히 제작되었으며 혹독한 날씨에 강한 안정적인 연결을 제공합니다. 두 유형 모두 최적의 에너지 전달과 안정적인 시스템을 촉진하여 시스템 설계 및 혹독한 환경 조건을 고려한 특정 요구 사항을 충족합니다.

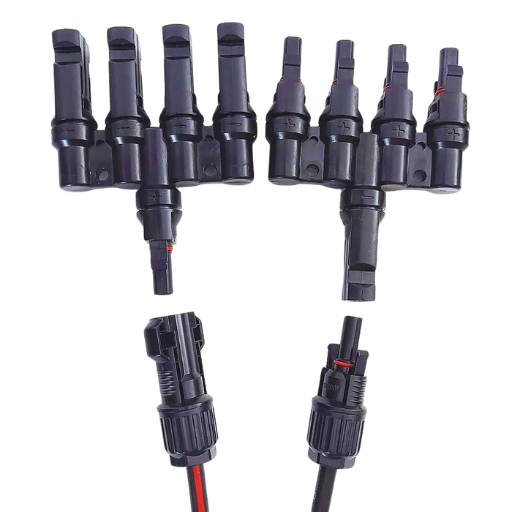

MC4 커넥터를 유지 관리하고 문제를 해결하는 방법은 무엇입니까?
MC4 및 PV 커넥터의 유지 관리 팁
MC4 및 PV 커넥터를 유지 관리하려면, 여기에 최선의 해결 방법.
- 정기 검사- 커넥터의 최적 성능을 위해 마모, 부식 또는 먼지가 눈에 보이는지 확인하십시오.
- 청소- 부드럽고 연마성이없는 천은 커넥터를 손상시킬 수있는 가혹한 화학 물질없이 사용할 수 있습니다.
- 연결 무결성 확인- 모든 연결이 에너지 손실이나 전기적 위험을 피하기 위해 긴밀하게 이루어졌는지 확인하십시오.
- 특히 씰과 내후성은 태양광 패널의 두 커넥터 사이의 연결에 대한 무결성을 유지하는 데 중요합니다. – 외부에 있는 씰은 비바람에 견디는 재료뿐만 아니라 손상되지 않도록 하십시오.
- 케이블과 커넥터에 과도한 기계적 스트레스를 주지 않도록 하여 연결 끊김으로 인한 조기 고장을 방지하십시오.
이러한 단계를 따르면 MC4 및 PV 커넥터를 유지 관리할 수 있으므로 에너지 전달의 수명과 효율성이 늘어납니다.
MC4 연결의 일반적인 문제 식별 및 해결
MC4 연결관은 그들의 건장한 건축 및 사용의 용이함 때문에 광전지 (PV) 체계로 대중적입니다. 아직도,적절하게 관리되지 않을 때,임명 또는 가동 도중 성과를 방해할 수 있는 몇몇 도전은 있습니다. 다음은 그들을 효과적으로 해결하기 위한 일반적인 문제점 그리고 방법의 개략 입니다:
느슨하거나 부적절한 연결
에너지 낭비 또는 깜박이는 힘의 더 일반적인 원인 중 하나는 MC4 연결관 사이 느슨한 이음쇠입니다. 그런 경우에,이 마감은 검열될 필요가 있고 그들이 열리거나 위임한 공구의 원조로 느슨하게 한 곳에 닫힙니다. 최근 학문에 따르면,MC4 연결관을 제대로 장악하는 실패는 5 퍼센트 만큼 전체적인 에너지 효율을 감소시킬지도 모르다 접촉 저항을 증폭하기 위하여 확률이 높습니다.
커넥터 불일치
다른 제조자의 연결관을 사용하는 것은 동등하게 증가된 불일치로 이끌어 낼 수 있었습니다,증가 저항과 과열의 리스크로 번역하는. 예를 들면,MC4 연결관이 외관에서 다른 것을 보일지라도,몇몇은 보편적으로 호환되지 않는 최적의 성과 및 절연제를 위한 IEC 62852 또는 UL 6703 에 고분고분한 일치한 상표 연결관의 사용을 추천하는 것이 신중합니다.
부식 및 산화
비,습도, 염수 분무 등 열악한 환경은 금속 접점의 부식을 초래할 수 있습니다. 노출로 인한 부식은 성능에 영향을 미칩니다. 세심한 주의를 기울여 커넥터를 배치하고 정기적인 유지 관리를 고려하여 부식 방지 물질을 청소하고 다시 적용합니다. 부식은 시간이 지남에 따라 전기 전도도를 최대 20 퍼센트까지 감소시킬 수 있다는 증거가 있습니다.
고전류로 인한 과열
정격 한계보다 높은 전류를 경험하는 커넥터는 외골격 과열로 자주 고통받습니다. 이로 인해 잠재적인 화재 위협이 되는 플라스틱 케이스가 녹을 수 있습니다. 사용할 커넥터를 선택할 때 항상 시스템의 최대 정격 내에 속하도록 합니다. MC4 커넥터의 대부분은 30A 정격이므로 높은 수요 조건을 비난하는 것이 손상의 주요 용의자가 됩니다.
내후성 고장
개스킷이나 씰 열화로 인한 수분 유입은 전기적 결함이나 절연 저항 감소로 이어질 수 있습니다. 수시로 고무 씰을 검사하고 손상된 구성 요소를 최대한 빨리 교체하십시오. 연구에 따르면 악천후 손상에 대한 합리적인 조치가 없으면 실외 시스템 아크 결함 가능성이 12 퍼센트 향상됩니다.
장력 하의 커넥터 고장
불충분한 스트레인 릴리프 또는 불량한 케이블 취급으로 인해 커넥터 또는 케이블에 가해지는 기계적 힘은 시간이 지남에 따라 단선 또는 시스템 손상을 일으키는 경향이 있습니다. 케이블 클립 또는 유연한 라우팅과 같은 강력한 스트레인 릴리프 기능을 구현하여 스트레스를 완화합니다.
이러한 문제를 사전에 해결하면 운영 위험을 줄일 수 있으며 동시에 MC4 커넥터를 사용하는 광전지 시스템의 효과와 내구성을 향상시킬 수 있습니다. 제조업체의 지침과 함께 설치 절차를 따르는 것이 가장 좋은 접근 방식입니다. 완전한 정지로 악화되기 전에 조기 고장을 찾기 위해 자주 검사를 실시해야 합니다.

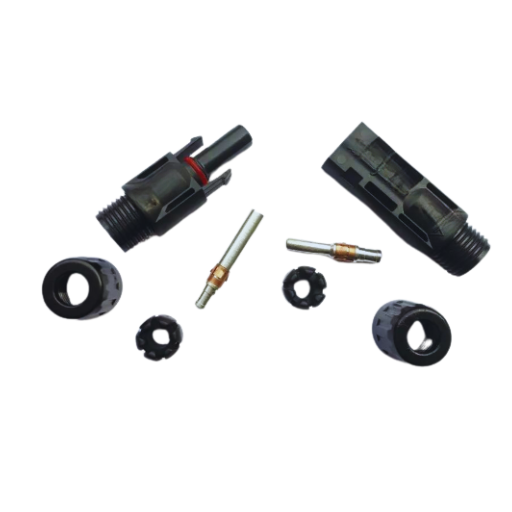

태양광 커넥터 표준이 중요한 이유는 무엇입니까?
커넥터에 대한 UL 및 NEC 표준 이해
UL (Underwriters Laboratories) 표준과 NEC (National Electrical Code) 는 모두 태양광 (PV) 시스템의 안전하고 효과적인 설치를 위한 기본 요소입니다. UL 표준,특히 UL 6703 은 PV 시스템 커넥터의 안전 및 성능 기준을 제시합니다. 이러한 구성 요소는 절연 저항,전류 용량 및 온도 허용 오차에 대해 엄격한 평가를 거칩니다. 이러한 테스트를 통과한 커넥터만 설치에 안전한 것으로 간주되며 전기 아크,과열 또는 시스템 고장을 방지할 수 있습니다.
NEC 는 장비 및 설치의 적절한 방법에 대한 철저한 범위를 제공합니다. NEC 의 2023 개정판에는 커넥터를 포함하여 PV 시스템을 구성하는 요소에 대한 세부 정보를 제공하는 690 조가 포함되어 있습니다. PV 시스템의 커넥터는 편광되고 부주의 한 단선에 대한 보안을 위해 잠글 수 있으며 실외 정격이 필요합니다. NEC 를 준수하려면 호환성과 신뢰성을 보장하기 위해 커넥터가 시스템의 전압 및 전류에 대해 정격이 있어야합니다.
UL 및 NEC 요구 사항을 무시하면 전기 화재,시스템 비효율성 및 값 비싼 수리와 같은 안전 및 운영 문제의 가능성을 높일 수 있습니다. 연구에 따르면 표준 이하 또는 비준수 커넥터는 현장 설치에서보고 된 문제의 20%-30% 로 추정되는 PV 시스템 오류의 중요한 원인입니다. 이러한 위험을 낮추기 위해 시스템 설계자와 설치자는 제품 선택에 부지런히 노력하고 제품이 UL 표준을 준수하고 설치 중에 NEC 지침을 준수하는지 확인해야합니다.
커넥터 표준이 태양 에너지 효율성에 미치는 영향
적절한 커넥터의 사용은 에너지 손실을 피하고 기능을 보장함으로써 태양 에너지 시스템의 효율성에 직접적인 영향을 미칩니다. 제 생각에는 UL 및 NEC 표준 공인 등급 커넥터의 사용은 저항 및 전력 누설과 같은 문제를 최소화하여 시스템 출력을 크게 손상시키고 규정 준수 및 올바른 설치를 강조함으로써 태양 에너지 시스템의 효율성과 안전성을 오랫동안 보장 할 수 있으므로 에너지 출력을 최적화하고 시스템 유지를 최소화 할 수 있습니다.

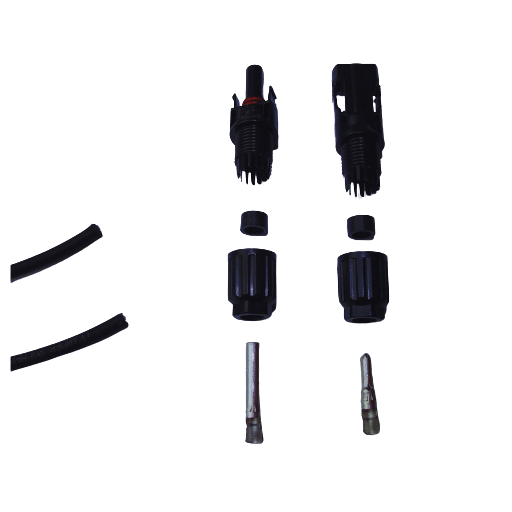

태양 전지판 시스템에 적합한 PV 케이블을 선택하는 방법은 무엇입니까?
PV 케이블을 선택할 때 고려해야 할 요소
태양광 패널 시스템의 안전성,효율성, 내구성은 태양광 (PV) 케이블의 적절한 선택에 달려 있습니다. 고려해야 할 주요 요소 중 일부는 도체 유형,케이블 외장,전압 및 전류 수준,환경 보호,설정 요구 사항에 대한 적합성 등입니다. 여기에서 태양광 케이블을 구입하십시오.
1. 지휘자 물자:
도체는 케이블의 전도성과 기계적 강도에 영향을 미칩니다. 구리는 유연하고 전기의 좋은 도체 인 반면 알루미늄은 무게가 적고 저렴하며 충분히 큰 단면적에서 사용되는 경우 합리적인 대체품이 될 수 있습니다. 예를 들어 구리 케이블은 저항력이 낮고 에너지가 열로 쉽게 낭비되지 않습니다.
2. 케이블 절연제 및 재킷:
PV 케이블 절연체는 극한의 환경 UV 복사,습기 및 온도 변화를 견뎌야 합니다. 따라서 XLPE 또는 TPU 재료는 날씨,화학 물질 및 열 폴리머 내구성 때문에 다른 폴리머보다 선호됩니다. 이러한 모든 요소는 오랜 시간 동안 외부에 있었던 후 시스템이 고장나는 것을 방지합니다.
3. 전압과 현재 등급:
태양 에너지의 효율적인 전송을 보장하기 위해 PV 케이블은 태양 전지 패널 시스템의 전압 및 전류 기준을 충족해야합니다. 그들의 전압 등급은 새로운 설치에 대해 최대 1,500 VDC 인 시스템 요구 사항과 일치해야합니다. 더 높은 전류 용량의 케이블을 선택하면 과열 위험이 줄어들고 전기적으로 안정적인 작동이 촉진됩니다. 산업 데이터에 따르면 과열 케이블은 안전성과 효율성을위한 적절한 등급을 유지하지 못합니다.
4. 환경 및 기계적 저항:
PV 케이블은 높은 기계적 부하,바람, 마모와 같은 극한의 작동 조건에 노출됩니다. 따라서 정격 온도는 해당 지역에서 중단 없는 작동 생산성을 허용해야 합니다. 예를 들어 유연하고 구부릴 수 있는 저항 케이블은 태양광 발전소에 통합된 추적 시스템에 유리합니다. 또한 설치 장소에 따라 설치류에 의한 손상으로부터 보호하는 것이 중요할 수 있습니다.
5. 표준 및 인증 준수:
TÜV 또는 UL 표준과 같은 적절한 인증이 없다는 것은 케이블이 특히 MC4 케이블을 사용하는 시스템에서 태양광 응용 분야에 사용하기 위해 필요한 안전 및 성능 조건을 준수하지 않는다는 것을 의미합니다. 예를 들어 IEC 62852 및 EN 50618 을 준수하도록 제조된 케이블은 PV 시스템을 위해 특별히 제작되었습니다. 이러한 표준을 따르면 케이블은 내구성이 있으면서도 광전지 설비에서 안전하고 효율적으로 작동합니다.
6. 불에 저항:
화재 안전에 관해서는 지붕 장착형 시스템에 고유 한 고려 사항이 있습니다. 화재 확산 위험을 줄이려면 난연성 등급의 케이블을 사용해야합니다. 연소 중 독성 가스의 방출을 줄이기 위해 할로겐 프리 케이블도 권장합니다.
이러한 요소를 고려할 때 태양광 패널 시스템의 설계자는 특히 MC4 케이블을 사용할 때 에너지 효율성,안전성 및 내구성을 향상시킬 수 있습니다. 특정 프로젝트 파라미터에 맞게 설계된 고급 케이블을 사용하여 최적의 태양 에너지 생산이 가능하다는 것은 의심의 여지가 없습니다.
태양열 어레이에서 PV 케이블의 역할
태양 전지판에서 인버터로 전기 에너지를 운반하고,결국 그리드 또는 저장 시스템은 광전지 (PV) 케이블로 알려진 태양 에너지 시스템의 백본 덕분에 가능해졌습니다. 그들은 또한 태양계를 연결합니다. 그러나 그들의 기여는 거기서 끝나지 않습니다; 그들은 태양계의 효과,장수 및 보안에 영향을 미칩니다.
1. 에너지 전달의 효과:
PV 케이블이 필요한 구리 및 알루미늄 케이블의 전도성은 놀랍습니다. 1,500 볼트의 직류 전압을 처리 할 수있는 고급 산화 환원 커넥터로 작동하는 현대 태양계가 있습니다. 이러한 시스템은 최소한의 손실로 생성 된 에너지의 효과적인 운송을 보장합니다. 도체의 탁월한 특성으로 인해 전체 전력의 일부만 손실하면서 거대한 전압과 전류를 견딜 수 있습니다.
2. 날씨와 환경 요인에 저항:
다른 제조업체가 가교 폴리에틸렌 (XLPE) 단열재로 생산하는 내열성 케이블은 높은 자외선,로 열,화산광, 심지어 높은 수준의 습도와 같은 극한의 환경 요인을 견딜 수 있습니다. 특정 산업 소재는 수십 년 동안 작동 안정성을 보장하면서 - 40 °C 및 90 °C의 극한에서 장치가 작동 할 수있게합니다.
3. 융통성 및 임명
태양 전지판의 디자인에 있는 고려사항을 위해,임명 용이성은 1 차적으로 중요합니다. PV 케이블은 그들에게 융통성을 주는 좌초된 지휘자를 사용하여 만들어집니다,옥상 체계 뿐 아니라 대규모 태양 농장과 같은 복잡한 윤곽을 위해 중요한 이 융통성은 태양 전지판의 체계에서 최대 에너지 산출을 달성하기 위하여 제일 가능한 윤곽을 원조합니다.
4. 화재 안전 및 규정 준수
화재에 대한 안전은 특히 주거용 또는 상업용 구조물에 장착 된 플레어 시스템의 경우 가장 중요한 측면 중 하나입니다. 난연성,할로겐 프리 케이블은 PV 케이블이 화재 위험 및 독성 배출을 크게 줄이기 때문에 태양 광 발전 응용 분야에 이상적입니다. IEC 60332-3 또는 EN 50618 규정을 따르는 산업에서는 PV 케이블이 적절한 안전 표준을 염두에두고 만들어 졌으므로 안심하십시오.
5. 작동 수명 및 신뢰성
대부분의 최신 PV 케이블은 25 년 이상의 완전한 수명을 충족합니다. 그 점에서 태양 전지판과 동일한 내구성 표준으로 설정됩니다. 제조 과정에서 기계적 응력,UV 및 열 내구성 테스트를 수행하여 장기적인 성능을 보장합니다. 언급 된 기능은 시스템의 유지 보수를 줄이고 신뢰성을 높이며 설치 후 PV 시스템에 도움이됩니다.
프로젝트에 적합한 PV 케이블을 선택하는 것은 태양 에너지 시스템의 효율성과 신뢰성을 향상시키는 데 매우 중요합니다. 정교한 재료로 제작되고 국제 안전 규정을 사용하는 평판이 좋은 PV 케이블에 투자하면 시간이 지남에 따라 에너지 생산성과 운영 지속 가능성이 높아집니다.
태양광 모듈에 가장 권장되는 PV 케이블
1. TÜV 인증 DC 솔라 케이블 (4mm²/6mm²):
이 케이블은 예외적으로 견고하며 태양 에너지 시스템의 최적 기능을 위해 특별히 제작되었습니다. 안전을 제공하고 사용을 연장하는 EN 50618 및 IEC/UL 표준을 갖추고 있습니다. 케이블은 이중 절연 전자 빔 교차 연결 XLPE 소재로 제작되어 우수한 열 안정성 (-40°C ~ 90°C) 과 설치 용이성을 위한 유연성으로 우수한 자외선 차단 기능을 제공합니다. 25 년 이상의 예상 수명으로 인해 국내,상업 및 유틸리티 규모의 프로젝트에 적극 권장됩니다.
2. 광전지 H1Z2Z2-K 태양 케이블:
이 케이블은 방염 및 할로겐 프리 구조로 잘 알려져 있습니다. 고전압 DC 어플리케이션용으로 특별히 설계되었으며 최대 1,5kV (1,500V) 범위의 전압도 견딜 수 있습니다. 이 케이블은 오존 및 날씨에 강하므로 열악한 실외 환경에 이상적입니다. 또한 화재 위험이 있는 상황에서 더 높은 안전 표준을 허용하는 낮은 연기 및 독성 설계를 통합합니다. 또한 이 케이블은 IEC 62930 규정 준수 및 TÜV 인증으로 인해 엔지니어 및 설치업체에서 권장했습니다.
3. Eland 태양 PV 케이블 1.5/2.5/4/6mm ²:
업계에서 정한 높은 기준은 모든 광전지 응용 분야에서 성능이 뛰어나기로 유명한 Eland Solar PV Cables 에 의해 완전히 충족되고 심지어 능가되었습니다. 이 케이블은 저연,할로겐 프리 절연 재료를 통합하여 환경 영향을 최소화하면서 정션 박스에 사용하기위한 기계적 강도를 극대화합니다. 케이블은 1,5mm2 에서 6mm2 까지의 단면적을 가진 다양한 시스템 요구를 수용하며 다양한 태양 전지 모듈 구성에 적응할 수 있습니다. 이 케이블은 TÜV 에 의해 독립적으로 검증되었으며 UV 및 내마모성을 갖추고있어 수십 년 동안 실외에서 사용할 수 있습니다.
4. Prysmian TECSUN (PV) 태양 케이블:
대규모 태양 설치를 위한 세계적인 승인은 TECSUN 케이블 및 공개토론을 통해 다른 국가와의 interfacing 를 통해 Prysmian 그룹에 의해 벌었습니다. 그들의 디자인은 태양 에너지 세계 체제에서 믿을 수 있는 해저 고압선 가동을 위해 근본 - 40°C에 +120°C의 넓은 온도 일 범위 때문에 가혹한 환경에 대하 이상적입니다. 고능률 및 안전 특징을 요구하는 진보된 광전지 체계는 이 케이블에 의해 정격 1,8kV 에 음식을 장만됩니다. IEC 62852 와 TÜV 2PfG 1169/08 의 밑에 그들의 증명서는 또한 추가 신뢰성과 성능 보증을 추가합니다.
5. HELUKABEL® 태양 PV1-F 케이블:
HELUKABEL® PV1-F 케이블은 비바람에 견디는 무할로겐 소재 덕분에 다양한 태양광 응용 분야에 내구성이 뛰어난 선택입니다. EN 50618 인증과 오존,자외선, 열 응력 저항을 준수하기 때문에 엘리트 케이블 솔루션의 일부로 케이블을 효율적으로 구성하여 뛰어난 구성과 상업적으로 사용되는 PV 시스템을 지원할 수 있었습니다. 그 구조는 1,5kV 입니다.
설비의 환경 위험 및 작동 전압에 가장 적합한 케이블을 선택함으로써 시스템 설계자와 엔지니어는 수십 년 동안 태양광 솔루션의 번거로움 없는 성능과 수명을 보장할 수 있습니다. 위에 강조된 각 권장 PV 케이블은 에너지 생성을 최적화하고 전 세계적으로 설정된 안전 요구 사항을 충족하는 데 있어 선도적인 성능입니다.
자주 묻는 질문 (FAQ)
Q: MC4 커넥터는 무엇이며 왜 태양 전지판에 중요한가요?
A: MC4 연결관은 태양 기업 내의 태양계의 다른 성분 뿐 아니라 서로 태양 전지판을 상호 연락하는 마개 연결관으로 이용됩니다. 그들은 안전하기 때문에 태양 PV 단위를 상호 연락하기를 위한 제일 선택권이기 때문에 긴요하,내후성 보호 및 믿을 수 있는 연결을 제공합니다. 그들은 4mm 직경 접촉 핀을 가진 다 접촉으로 알려지고 태양 에너지 체계에서 관례적으로 찾아낸 대로 고전압과 현재 전원 시스템의 부착을 가능하게 합니다.
Q: 태양 PV 체계에 있는 MC4 연결관의 역할은 무엇입니까?
A: MC4 연결관은 태양 전지판과 PV 단위 체계의 상호 연락 성분을 위한 일정한 안전 그리고 날씨 방패 연결을 형성합니다. 마개는 바다표범 어업을 지키기 위하여 함께 스냅하는 남성 부속 뿐 아니라 암 부속으로 건설됩니다. 연결관은 그들이 우연한 단절을 방지하기 위하여 장소에 잠길 수 있는 그런 방법으로 건설됩니다,따라서 전기 연결을 온전하게 지키. 이 특성은 기계설비에 있는 효과 그리고 안전을 지키고 있는 동안 태양 전지판의 문제 자유롭고 능률적인 상호 연결 그리고 정비를 제공합니다 태양 에너지 체계에 영향을 미칩니다.
Q: MC4 커넥터는 휴대용 태양 전지판과 호환됩니까?
A: 확실히,110W 모형과 같은 휴대용 태양 전지판은 MC4 연결관으로 갖춰집니다. 이 연결관은 패널의 능률적인 연결 그리고 분리를 허용하기 때문에 휴대용 태양계를 촉진합니다. 이 특징은 편리하게 임시 태양 임명을 설치하는 것을 돕고,야영 또는 이동할 수 있는 신청을 위해 이상적입니다.
Q: MC4 커넥터 MC4 커넥터를 올바르게 연결하려면 어떻게해야합니까?
A: MC4 연결관을 정확하게 연결하기 위하여는,이 간단한 단계를 따르십시오: 1. 2 개의 철사가 체계의 연결관에 확고하게 연결된다는 것을,그리고 체계가 de-energized,2. 그러므로 남성과 여성 연결관을 두십시오,3. 잠긴다는 것을 의미하는 “클릭”이 들릴 때까지 연결관을 미십시오,4. 부드럽게 잡아당겨서 연결이 안전하다는 것을 확인하십시오,5. MC4 자물쇠로 여는 공구를 항상 사용하여 연결을 끊지 마십시오. MC4 연결관이 태양계에 있는 적당한 극성을 붙들기 때문에 연결관을 연결하기 전에 극성을 검사하는 것을 기억하십시오.
Q: MC4 커넥터의 종류가 다른가요?
A: 예,표준 MC4,MC4-EVO 2 또는 심지어 타이코의 Solarlok 과 같은 다른 브랜드의 호환 가능한 것들을 포함하는 MC4 커넥터의 다른 유형이 있습니다. 모두 동일한 목적을 제공하지만 특정 디자인 및 호환성은 다를 수 있습니다. 따라서 동일한 브랜드의 구성 요소와 태양 전지판을 연결하거나 적어도 MC4 시스템 태양 광 발전 구성 요소 내에서 브랜드 호환성을 확인하는 것이 중요합니다.
Q: MC4 커넥터는 태양광 패널의 케이블을 늘리는 데 적합합니까?
A: 확실히! MC4 연결관은 연장 케이블과 함께 태양 전지판 사이 거리를 길게 하거나 변환장치 및 책임 관제사와 같은 다른 분대와 함께 사용될 수 있습니다. 정확한 철사 계기는 최소 전압 강하가 있다 그래야 더 긴 연장 케이블과 함께 사용되어야 합니다. 연장 케이블이 옥외 사용법을 위해 평가되고 사용중인 MC4 연결관과 호환이 되는 것을 항상 확인하십시오.
Q: 태양광 발전 시스템에 MC4 커넥터를 어떻게 보관합니까?
A: MC4 커넥터의 경우 유지 보수는 다음을 포함합니다: 1. 손상 및 부식에 대한 주기적 물리적 점검 수행. 2. 연결이 깨끗하고 습기가 없도록 보장합니다. 3. 느슨한 연결로 후속 조치를 취하고 필요한 경우 조입니다. 4. 커넥터가 파손 된 장치를 장착하는 것은 지체없이 수행해야합니다. 5. 연결부에 유전체 그리스를 사용하여 부식성 환경을 완화해야합니다. 6. 커넥터를 아크 처리하고 손상시키지 않으려면 부하 상태에서 연결을 끊지 마십시오. MC4 커넥터를 신중하게 유지 관리하면 교체 또는 수리가 필요하지 않으므로 태양 광 PV 시스템의 수명과 효율성이 향상됩니다.
참조 소스
1. “PV 시스템 커넥터의 기능 온도에 관해 기록된 결과에 대한 평가”(Lahbibet al., 2023)
주요 포인트
- 이 연구에서는 알제리 남서부 사막 지역의 태양광 발전소에서 불어오는 모래폭풍과 매우 뜨거운 온도가 태양광 모듈 간 MC4 커넥터에 미치는 파괴적인 영향을 면밀히 조사했습니다.
- 광전지 모듈 간 상호 연결을 유지하는 역할을 하는 MC4 커넥터는 맹렬한 바람에 의해 충실하게 호위되는 모래 알갱이로 인해 완전히 결함이 있는 것으로 나타났습니다.
- 이 연구는 커넥터의 고장으로 인해 전력 손실이 일반적인 시나리오의 경우 공칭 전력에서 거의 10%라고 추정했습니다.
- 제안된 해결책은 심각한 환경 조건으로부터 커넥터를 보호하기 위해 플라스틱으로 만들어진 불투수성 층으로 커넥터를 오버코팅하는 것입니다.
접근 방식:
- 본 논문의 저자가 수행한 연구에서는 열전대를 사용하여 각 MC4 커넥터의 고유 온도 변화를 측정하고 각 커넥터를 통해 흐르는 전류를 측정하여 소산된 전력을 얻었습니다.
- 적절한 시정 조치를 개발할 목적으로 커넥터 고장을 실험적으로 연구했습니다.
2. “태양광 발전을 위한 내결함성 시스템 및 진단 방법에 대한 심층 분석”(Stonier et. al., 2023, pp 1856-1873)
주요 결과:
- 이 검토에서는 PV 패널, 인버터, 배터리 및 충전 컨트롤러의 결함과 같이 태양광 발전(PV) 통합 마이크로그리드 시스템에 존재할 수 있는 다양한 결함을 조사합니다.
- 이 문서에서는 전원 공급이 중단되지 않도록 오류 조건에서 시스템을 작동하는 데 사용할 수 있는 내결함성 및 진단 접근 방식을 상당히 자세히 설명합니다.
- 이 검토는 태양광 PV 지원 마이크로 그리드 시스템의 모든 결함과 이를 완화하기 위해 취해야 할 조치에 대한 포괄적인 이해 문제에 중점을 둡니다.
방법론:
- 이 문서에서는 먼저 태양광 PV 지원 마이크로 그리드 시스템 내에서 발생할 수 있는 다양한 결함 범주를 설명한 다음 해당 진단 절차와 결함 해결을 위한 새로운 접근 방식을 제공합니다.
- 검토의 목적은 제안된 전략을 기존 솔루션과 비교하여 타당성을 입증하는 것입니다.
3. “태양 전지판의 비접촉 적외선 온도 센서를 기반으로 한 먼지 식별 및 제거”(Rupin et al., 2023, pp. 971–977)
주요 결과:
- 본 연구에서는 MLX90614 적외선 센서와 DHT22 온도 및 습도 센서를 사용하여 태양광 패널의 먼지 축적을 식별하는 접근 방식이 제시되었습니다.
- 이 시스템은 태양 전지판의 온도와 주변 온도를 구별하여 태양 전지판이 더러운지 확인합니다.
- 태양 전지판에 축적 된 먼지는 기어 모터 및 DC 모터를 사용하여 제거됩니다.
- 이전에 제안된 먼지 감지 방법을 개선하기 위해 이 먼지 감지 방법은 전동 먼지 제거 시스템을 제안합니다.
방법론:
- 연구진은 태양광 패널의 온도와 주변 온도를 모두 측정하기 위해 DHT22 센서와 통합된 MLX90614 적외선 온도 센서로 구성된 장치를 고안했습니다.
- 설정된 온도 범위를 사용하여 먼지가 식별되면 기어 모터와 DC 모터가 활성화되어 태양광 패널 표면의 먼지를 제거합니다.
- 태양광 패널 표면의 먼지 감지 및 제거에 있어 시스템의 효율성을 확인하기 위해 평가 및 연속 테스트가 수행되었습니다.
