전기 배선 왕국에서는 안전성,효율성 및 내구성을 보장하기 위해 특정 용도에 적합한 케이블을 선택하는 것이 중요합니다. 비닐 나일론 트레이 케이블 (VNTC) 은 독특한 기능과 광범위한 응용 분야로 인해 많은 산업 및 상업용 설치에서 인기를 얻고 있습니다. 이 게시물은 무엇을 구성하는지 살펴보고자 합니다 VNTC 케이블 그것의 핵심에 그것의 건축과 성과 측정항목을 분석해서 뿐 아니라 가장자리가 있는 다른 철사와 비교해서. 이 근본적인 점은 독자가 VNTC 철사가 쟁반 일 옥외 조정과 같은 다른 배선 상황에서 믿을 수 있는 이유를 이해하는 것을 도울 것입니다.

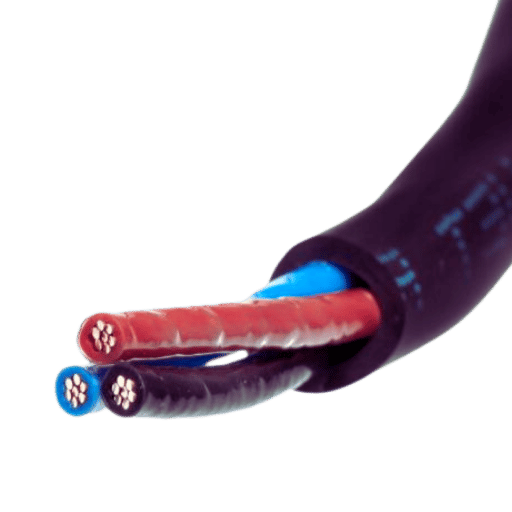

VNTC 케이블이란 무엇입니까?
VNTC 및 그 용도에 대해 설명합니다
비닐 나일론 트레이 케이블 (VNTC) 은 트레이 설치용으로 명시적으로 설계되었습니다. PVC 와 나일론 소재를 혼합하여 제작되어 마모,습기, 열악한 환경에 대한 강도를 제공합니다. 유연성과 내구성은 이 케이블을 배전,제어 배선 또는 계측 시스템이 필요할 수 있는 산업 및 상업 환경에 적합하게 만드는 주요 속성입니다. VNTC 는 고온에서 생존할 수 있을 뿐만 아니라 내화성도 갖추고 있어 실내 및 실외 응용 분야 모두에 적합하므로 다양한 전기적 요구에 매우 다재다능합니다.
VNTC 트레이 케이블의 일반적인 응용 분야
내구성과 환경 스트레스를 견딜 수있는 능력으로 인해 비닐 나일론 트레이 케이블 (VNTC) 은 많은 분야에서 사용됩니다. 이것은 좋은 옵션입니다 철사 및 케이블 설치도. 아래는 몇 가지 일반적인 용도입니다:
- 산업 시설: VNTC는 복잡한 레이아웃에서도 쉽게 설치할 수 있는 유연성으로 인해 배전 및 배선 제어를 위해 제조 공장이나 공장에서 사용됩니다.
- 상업용 건물: 상업용 건물에서 VNTC는 다양한 상황에서 안정적으로 작동해야 하는 조명 시스템 구성 요소, HVAC 제어 또는 화재 경보 시스템 역할을 합니다.
- 옥외 설치: VNTC의 내습성 품질은 노출된 장소 또는 외벽 내 연결 장비와 같은 옥외 용도에 적합합니다.
- 데이터 & 통신 시스템: 계측 회로 내에서 사용되는 것 외에도 VNTC는 데이터 처리 시설 내에서 활용되므로 민감한 장비에 필요한 안정적인 신호 전송을 보장합니다.
VNTC 케이블의 독특한 구조는 이러한 다양한 요구 사항을 충족하므로 전기 설치 중 안전과 효율성을 보장합니다.
VNTC 케이블의 기술 사양
비닐 나일론 쟁반 케이블 (VNTC) 는 산업과 상업적인 조정에서 통용되는 이유인 엄격한 전기와 환경 필요조건을 성취하기 위하여 창조되었습니다. 주요 기술 명세 중 몇몇은:
- 지휘자 물자: 지휘자는 융통성과 우수한 전도도를 지키기 위하여 구리를 좌초했습니다.
- 절연제: 절연제는 PVC (폴리 염화 비닐) 와 나일론의 혼합입니다; 절연제의 이 유형은 마포, 습기, 및 화학물질을 저항할 수 있어, 주문 케이블을 위해 완벽합니다.
- 온도 등급: 그것은 -20°C와 90°C (-4°F에 194°F) 사이 온도에, 철사 또는 케이블이 임명 도중 어떤 조건든지의 밑에 작동할 것이라는 점을 보증하는 사용될 수 있습니다.
- 전압 등급: 이 케이블은 보통 600 볼트로 평가되며, 이는 저전압에서 중전압 응용 분야에 적합합니다.
- 내화성: VNTC 는 NEC (National Electrical Code) 및 UL (Underwriters Laboratories) 표준을 충족하며,이는 내화성이 우수하다는 것을 의미합니다.
- 케이블 건축은 특정한 환경을 위해 디자인되는 THHN 와 유형 TC-ER 와 같은 각종 유형을 포함합니다.: 당신이 그들을 위해 필요로 하는 무슨을에 따라서 다른 건축으로 옵니다; 그들은 특정한 임명 필요조건에 따라 각종 도관 윤곽에서 사용을 위해 의미된 단 하나 다중 지휘자 디자인일 수 있었습니다.
이러한 기능은 다른 전선이 고장날 수 있는 곳의 신뢰성을 알고 있기 때문에 VNTC와 함께 작업할 때 전문가에게 마음의 평화를 제공합니다.
VNTC 트레이 케이블의 특성
VNTC 케이블에 사용되는 도체 재료
VNTC 케이블에 일반적으로 사용되는 도체 재료는 연선 구리입니다. 구리의 연선 도체는 다른 재료들 사이에서 전기 전도성이 좋아서 전력이 효과적으로 전달되기 때문에 사용됩니다. 연선 설계를 통해 유연성이 향상되어 필요에 따라 케이블을 다른 방향이나 위치에 쉽게 취급하고 설치할 수 있습니다. 또한 구리는 피로와 부식에 대한 저항력이 뛰어나 다양한 환경 상황,특히 12 AWG 응용 분야와 관련된 상황에서 내구성이 뛰어납니다. 이러한 기능은 신뢰성과 안전 표준에 타협이 없어야하는 사업장 및 공장을 다룰 때 필수적입니다.
VNTC 트레이 케이블에서 절연의 중요성
절연제는 VNTC 쟁반 케이블의 성과 그리고 안전을 위해 근본적입니다. 그것은 전기 누설을 방지하고 케이블 내의 현재를 지켜서 지휘자를 위한 방어적인 코팅으로 작동합니다. 습기,온도 변화,기계적인 긴장으로 성격을 나타낸 가혹한 환경에서,적당한 절연재는 전기 시스템이 온전하게 유지되는 정확한 절연제를 통해 단락의 위험이 감소될 수 있습니다,또한 주어진 케이블의 신뢰성 그리고 생활 경간을 증가시키는 동시에 최소한도 에너지 손실에 지도하는. 게다가,이 물자는 기업 기준 및 규칙에 따르기 위하여 특정한 온도 및 전압 등급을 저항할 수 있어야 합니다; 그러므로,상업 및 산업 신청 둘 다에 있는 안전한 가동은 달성되어야 합니다.
VNTC 케이블의 PVC 재킷의 장점
VNTC 케이블에서 PVC (Polyvinyl Chloride) 재킷은 성능과 내구성에 필수적입니다. 처음에는 화학 물질 및 자외선과 같은 다른 저항 중에서 내습성이 PVC 가 제공하는 것 중 하나로서 내부 도체가 주변 조건에 의해 손상되지 않도록 보호합니다. 이 기능은 산업 시설에서 전선을 설치할 때 특히 중요합니다. 왜냐하면 많은 화학 물질을 다루거나 때로는 극단적 인 온도 변화가 있기 때문입니다. 둘째,폴리 염화 비닐 재킷은 마모 및 충격에 대한 기계적 보호 기능을 제공하여 설치 또는 사용 중에 물리적 파괴 가능성을 줄입니다. 게다가 이러한 유연성으로 인해 화재 확산을 방지하고 연소시 연기 생성을 거의 보장함으로써 안전 규정을 충족하면서 컴팩트 한 영역에서 취급하고 고정하기가 더 쉬워집니다. 전반적으로 PVC 외장을 사용하면 VNTC 케이블의 수명도 매우 길어지며 안전하고 신뢰할 수있는 기능을 유지합니다.

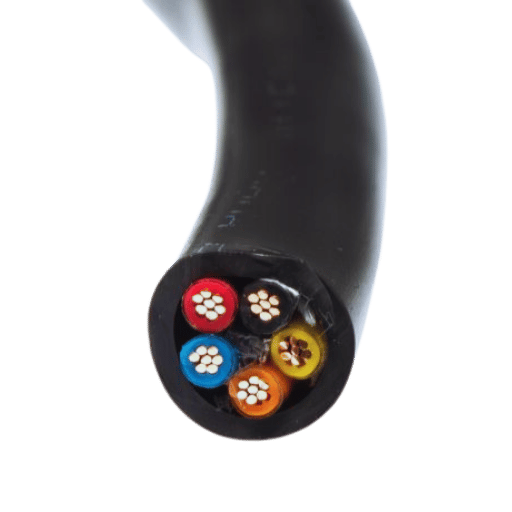

올바른 VNTC 케이블을 선택하는 방법은 무엇입니까?
14 AWG 및 기타 와이어 크기에 대한 고려 사항
VNTC 와이어를 구입할 때,특히 14 AWG 및 기타 크기의 와이어에서 가장 잘 작동하고 안전하도록 고려해야 할 몇 가지 사항이 있습니다. 일반적으로 전류 용량이라고하는 전류를 유지하는 용량은 가장 먼저 생각해야한다; 14 게이지 와이어를 사용하는 범용 회로의 경우 일반적으로 약 15 암페어이지만 특정 설치 조건에 대해 점검해야하며 응용 프로그램 요구 사항이 있습니다. 케이블 실행 길이에 따라 전압 강하가 증가합니다; 따라서 전력이 낭비되지 않도록 실행 시간이 길면 더 큰 게이지가 필요할 수 있습니다.
간과할 수 없는 또 다른 중요한 요소는 절연 재료 및 재킷 재료의 선택에 영향을 미칠 수 있는 화학 물질,열 또는 심지어 습기의 존재와 같이 케이블이 설치될 지점의 환경 조건입니다. 마지막으로,예상되는 하중을 견딜 수 있는 것 외에도 이러한 선택된 케이블 크기가 관련 당국이 시행한 안전 예방 조치를 고려하도록 항상 현지 전기 규정 및 규정을 준수해야 합니다. 이러한 측면을 체계적으로 평가함으로써 특정 응용 분야에 적합한 크기의 VNTC 케이블을 선택할 수 있습니다.
차폐형 VNTC 케이블과 비차폐형 VNTC 케이블을 선택합니다
차폐 및 비차폐 VNTC 케이블은 애플리케이션의 특정 요구 사항 측면에서 고려해야 합니다. 차폐 VNTC 케이블은 추가 전도성 재료 층으로 구성되어 전자기 간섭(EMI) 및 무선 주파수 간섭(RFI)으로부터 보호합니다. 이 기능은 특히 계측 케이블과 관련하여 신호 무결성을 보장하기 때문에 산업 환경이나 전기 소음이 높은 장소에서 도구가 됩니다. 반면, 간섭 가능성이 거의 없으면 차폐되지 않은 VNTC는 더 저렴하고 유연하기 때문에 괜찮을 것입니다.
시스템이 차폐되는지 여부는 전적으로 해당 환경, 사용 중 중단의 원인, 그러한 시스템이 요구할 수 있는 전기적 특성에 따라 달라집니다. 궁극적으로 최고 수준의 효율성과 신뢰성을 달성하려면 단점에 대한 장점, 특정 운영 요구 사항을 고려하여 각 대안을 고려해야 합니다.
직접 매립 애플리케이션을 위한 VNTC 케이블 선택
직접 매몰 용도를 위해 VNTC 케이블을 선택할 때,잘 작동하고 오래 지속되도록 하기 위해 몇 가지 사항을 고려해야 합니다. 첫째,명시적으로 정격으로 선택하는 것이 필수적입니다 직접 매설용 케이블 사용; 이들은 습기, 토양 화학물질 및 온도 변동을 저항할 수 있는 물자 및 건축 방법을 사용하여 했습니다. 재킷 물자는 또한 환경 강직을 저항해야 합니다; 그러므로, 열가소성 탄성 중합체 (TPE) 또는 PVC의 대부분의 케이스는 이용될지도 모릅니다.
둘째,케이블의 전체 절연은 가능한 전기적 결함으로부터 적절한 보호를 제공하기 위해 응용 프로그램의 필수 전압 등급 및 열 요구 사항을 충족하거나 초과해야합니다. 셋째,케이블이 놓일 지역 조건은 일부 지점에서 극도의 뜨거움/차가움으로 인해 추가적인 열 고려 사항이 필요할 수 있기 때문에 크기에 대한 결정을 안내해야합니다. 마지막으로,이러한 규정을 준수하지 않을 때 발생할 수있는 잠재적 인 합법성/법적 문제를 피하면서 안전 수준을 유지하기 위해 해당 지역 내에서 적용 가능한 코드 및 표준을 준수하는 것이 중요합니다. 이러한 모든 요소를 예리하게 고려하면 직접 매립 설치용으로 명시적으로 설계된 적합한 VNTC 케이블을 쉽게 선택할 수 있습니다.

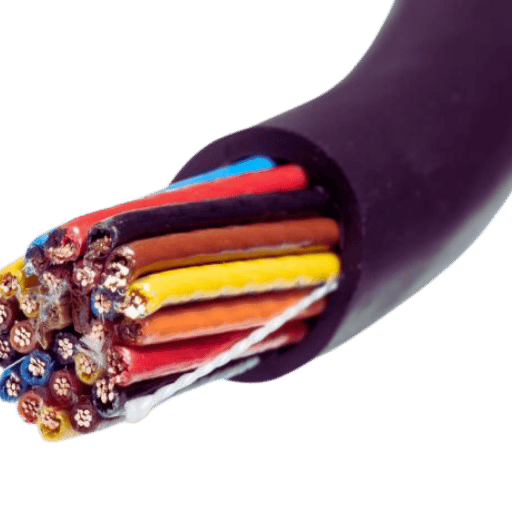

VNTC 케이블 설치 지침
케이블 트레이에 VNTC 케이블을 설치합니다
안전성과 최대 성능을 보장하려면 케이블 트레이에 VNTC 케이블을 설치할 때 모범 사례를 신중하게 계획하고 따르는 것이 필수적입니다. 첫 번째 단계는 케이블 트레이가 의도한 설치에 적합한 등급을 받았는지 확인하는 것이며,이는 부하 용량 및 지지 구조 등을 고려해야 합니다. 또한 날카로운 굴곡 또는 너무 많은 장력으로 VNTC 케이블을 라우팅하지 않는 것도 필수적입니다. 이렇게 하면 케이블이 약해질 수 있기 때문입니다.
또 다른 해야 할 일은 케이블 사이에 충분한 공간을 유지하여 케이블이 과열되지 않도록 하는 것입니다. 특히 이것이 일반적인 문제가 되는 인구 밀도가 높은 지역에서는 더욱 그렇습니다.
습하거나 건조한 장소에서 VNTC 케이블을 사용하기 위한 지침
안전과 장수를 보장하기 위해서는 습식 또는 건식 환경에서 VNTC 케이블을 사용하기 위한 특정 규칙을 따르는 것이 필수적입니다. 케이블은 습식 위치의 습기 노출에 대해 등급을 매겨야 하며 물 유입 및 부식에 강한 재료를 사용해야 합니다. 또한 손상을 일으킬 수 있는 물의 축적을 허용하지 않도록 종단 지점에서 적절한 밀봉 방법을 사용해야 합니다. 반면에 수분 함량 위험이 낮은 건조한 위치를 다룰 때는 여전히 온도 변화나 단열을 저하시킬 수 있는 화학 물질이 있을 수 있습니다. 따라서 이러한 요소도 고려해야 합니다. 두 경우 모두 마모 징후,손상 또는 환경 영향을 감지하기 위해 정기적인 점검을 수행해야 하므로 필요한 경우 신속한 유지 관리 또는 교체 조치가 가능합니다. 이러한 지침에 따라 사용자는 주로 케이블 트레이에 설치된 경우 VNTC 케이블이 다양한 생태학적 조건에서 안정적으로 작동하도록 할 수 있습니다.
VNTC 케이블에 대한 안전 주의 사항 및 UL 표준
VNTC 케이블을 설치할 때 사용자의 안전을 보장하고 규정 준수를 충족하기 위해 안전 및 관련 UL 표준을 준수해야 합니다. 통신의 안전을 보장하는 NEC (National Electrical Code) 및 UL 444 및 전원 케이블, 는,VNTC 케이블을 설치할 때 따라야 합니다. 안전에 관하여 고려되어야 하는 근본적인 것의 사이에서 적당한 개인 보호 장비 (PPE) 를 설치 과정 내내 사용하고,설치되는 장소에 있는 아무 위험도 지키고,위험 평가를 미리 실행합니다.
안전에 취한 일반적인 예방 조치 외에도 600v 및 환경 조건과 같은 다양한 전압 수준을 고려하여 모든 케이블이 지정된 응용 분야에 맞게 올바르게 평가되었는지 확인하는 것이 필수입니다. 절연 고장 또는 잠재적 회로 문제를 식별하기 위해 테스트하여 정기적 인 점검을 수행하여 사전 예방적 유지 보수 전략을 촉진해야합니다. 또한 설치를하는 사람들은 이러한 지정이 신뢰할 수있는 작동에 필요한 성능 기준 외에 엄격한 안전 요구 사항을 충족한다는 것을 나타내기 때문에 사용되는 VNTC 케이블 유형과 관련된 특정 UL 목록에 대해 알아야합니다. 전문가는이 조언 및 기타 적용 가능한 규정을 준수하여 위험을 줄이고 VNTC 시스템의 수명을 연장 할 수 있습니다.

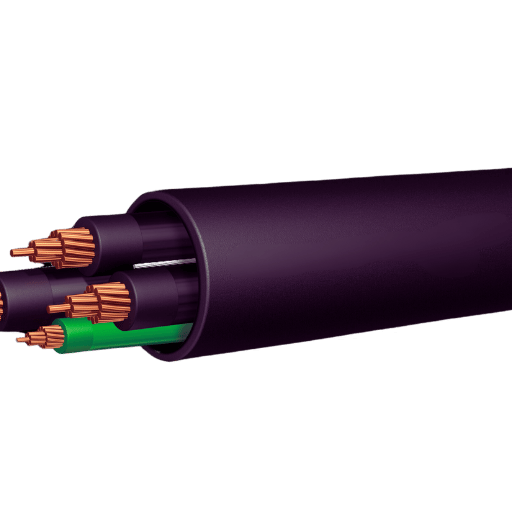

VNTC 케이블과 다른 트레이 케이블 비교
VNTC 대 다른 유형의 트레이 케이블
음성,데이터 및 제어용 케이블 (VDC) 은 음성,데이터 및 제어 신호가 필요한 통신 설정에서 사용하도록 고안되었습니다. 표준 트레이 케이블보다 유연하고 무게가 가벼워 비좁은 공간과 복잡한 설치에 적합합니다.
ITC (Instrument Tray Cable) 또는 TC (Tray Cable) 와 같은 다른 종류의 트레이 케이블과 달리 VDC 는 전선 사이의 크로스스탈크를 최소화하기 위해 특별히 제작되어 전자적으로 정보를 전송할 때 더 나은 성능을 보장합니다. 더욱이 많은 VNTC 는 까다로운 환경 및 기계적 요구 사항을 충족하는 견고한 절연 시스템을 자랑하므로 어려운 현장에 설치되는 동안 가혹한 조건을 견딜 수 있습니다.
다양한 유형의 트레이가 다양한 전기적 목적으로 사용될 수 있지만 VNTC만이 통신 무결성과 적응성에 초점을 맞춘 맞춤형 솔루션을 제공하므로 안정적인 음성 및 데이터 기능이 필요한 곳에 더 적용 가능합니다.
위험한 위치에서 VNTC 케이블의 장점
VNTC 케이블은 위험한 장소에서 사용하기에 적합한 많은 장점을 가지고 있습니다. 첫째,부식에 강하고 매우 가혹한 조건을 견딜 수있는 재료로 만들어 지므로 화학 물질이나 심지어 습기가 노출 될 수있는 지역에서 사용할 때 내구성이 뛰어난 기능을 통해 신호 연속성을 보장하고 안전성을 손상시킬 수있는 고장을 방지합니다.
둘째로,VNTC 케이블을 디자인하기에서 이용된 절연제 체계는 전자기 방해 (EMI) 에 대하여 최대 보호를 제안할 만큼 충분히 강합니다. 위험한 조정 내의 다른 전기 가제트가 동시에 작동하는 장소에서,이 특징은 중단 없이 명확한 커뮤니케이션을 유지하는 것을 돕습니다.
또한 대부분의 VNTC 와이어는 난연성 및 낮은 연기 품질을 갖추고있어 폭발성 환경의 안전성을 향상시킵니다. 화재 발생이있는 경우 이러한 속성은 유독 가스와 함께 화염이 퍼질 가능성을 크게 최소화하여 사람과 기계를 보호합니다. 일반적으로 이러한 케이블을 만드는 데 사용되는 고유 한 구성 방법과 안전 표준은 위험 지역에서 사용하기에 이상적입니다.
VNTC 케이블의 난연성 및 탄력성
VNTC 케이블은 화재가 발생하기 쉬운 지역의 안전을 위해 필요한 고급 내염성 재료로 제작됩니다. 이러한 구성 요소는 다양한 산업 요구 사항을 충족하는지 확인하여 화재 확산을 효과적으로 막을 수 있습니다. 또한 VNTC 케이블은 화재 중에 대기로 방출되는 독성 연기의 양을 크게 줄여 인력을 보호하고 장비 손상을 최소화하는 저연기 방출 품질을 갖추고 있습니다.
VNTC 케이블의 강도는 마모 및 기타 환경 요인에 저항하는 외부 솔리드 재킷 덕분에 다양한 조건을 견딜 수 있는 능력에 있습니다. 이 인성은 수명을 향상시키고 극한의 온도나 부식성 물질에 대한 노출과 같은 가혹한 환경에서도 안정적인 성능을 보장합니다. 따라서 이러한 기능 – 난연성 및 견고성 –을 결합하면 작동 무결성과 안전성이 핵심 고려 사항인 위험한 위치의 중요한 응용 분야에 사용하기에 이상적입니다.
참조 소스
자주 묻는 질문 (FAQ)
Q: 비닐 나일론 쟁반 케이블은 무엇입니까?
A: 메인 재킷 내부에 절연 도체가 있고 비닐과 나일론 소재로 만들어진 케이블의 한 종류는 비닐 나일론 트레이 케이블, 줄여서 VNTC라고합니다. 이러한 종류의 케이블은 오래 지속되도록 제조되었으며 전원 회로 및 제어 회로와 같은 다양한 산업 응용 분야에서 활용 될 수 있습니다.
Q: TC-ER는 비닐 나일론 쟁반 케이블의 맥락에서 무엇을 의미합니까?
A: 트레이 케이블—노출 실행(TC-ER)은 이 특정 지정을 통해 케이블을 케이블 트레이 내에 배치할 수 있을 뿐만 아니라 몇 가지 노출된 실행 응용 분야에도 적용할 수 있으므로 다양한 산업 환경에 동시에 적용할 수 있음을 의미합니다.
Q: 비닐 나일론 트레이 케이블을 위험한 장소에서 사용할 수 있습니까?
A: 그렇습니다,E2 등급 것과 같은 VNTCs 또는 비닐 나일론 쟁반 케이블의 특정 유형은 종류 1 사단 2 위험한 위치와 사용을 위해 특히 디자인됩니다. 그들은 그 조건 하에서 안전이 지켜지도록 화염 저항과 내구성에 관하여 특정한 요구에 응해야 합니다.
Q: 일반적인 VNTC 케이블에는 어떤 전압 등급이 있습니까?
A: 일반 VNC는 최대 600V 정격을 가지므로 산업 환경 내에서 다양한 전력 및 제어 기능을 제공할 수 있습니다.
Q: 비닐 나일론 쟁반 케이블은 직접적인 매장을 위해 적당합니까?
A: 실제로 직접 매립에도 적합하므로 필요한 모든 NEC(국가 전기법) 요구 사항을 충족하는 경우 추가 도관 없이 지하 설치 중에 사용할 수 있습니다.
Q: VNTC 케이블은 좌초된 구리 도체를 사용하여 어떤 이점을 제공합니까?
A: 그들은 단단한 철사 보다는 가동 가능하고 튼튼합니다. 이것은 철사가 구부려지거나 자주 이동되는 경우에 쉽게 끊지 않을 것이라는 점을,이 종류의 신청을 위해 완벽하다 의미합니다.
Q: VNTC 케이블은 햇빛에 의해 영향을 받을 수 있습니까?
A: 그렇습니다, 비닐 나일론 쟁반 케이블의 몇몇 유형은 햇빛을 저항합니다. 이것은 그들이 UV 광선에 의해 시간이 지남에 따라 손상해 얻기 없이 옥외 조정에서 이용될 수 있다는 것을 함축하고, 따라서 다른 환경 조건 하에서 일관된 성과를 지키.
Q: 도수로와 덕트는 VNTC 케이블을 설치하기에 적합한 장소입니까?
A: 예,레이스웨이 및 덕트는 VNTC 케이블을 수용할 수 있습니다. 이들의 다용도로 인해 안전 문제로 인해 맞춤형 케이블 어셈블리를 포함한 다양한 지점을 통해 전기 회로를 라우팅하는 신뢰할 수 있는 방법이 필요한 많은 산업 환경에서 적용할 수 있습니다.
Q: VNTC 케이블에 대한 90 °C 등급은 무엇을 의미합니까?
A: 그것의 90°C 등급은 그것의 절연재가 그런 고열에 지속적인 사용을 복종될 때라도 아직도 잘 실행하고 있는 동안 온전하게 남아 있을 것이라는 점을 보여줍니다, 극단적인 열 수준을 가진 지역을 위해 적당한 만드는.
Q: 차폐 트레이 케이블을 정의하고 사용해야 하는 경우를 식별합니다.
A: 차폐된 쟁반 케이블에는 전자기 간섭 (EMI) 에 대하여 보호로 작동하는 지휘 물자의 여분 층이 있습니다. 그들은 민감한 배선 체계가 필요한 지역에서 그러므로 발견됩니다. 그들은 주로 방해의 어떤 모양든지가 빈약한 기능으로 이끌어 낼지도 모르다 기계 사용 통제 회로로 사용됩니다.
