Untuk senario pendawaian elektrik, pemilihan konduit melangkaui norma, dan keselamatan dan kecekapan muncul dalam gambar. Jika anda berurusan dengan Wayar 10/3, kabel Romex atau UF, memilih saiz konduit yang betul adalah penting dalam memastikan pendawaian selamat daripada kerosakan fizikal dan mematuhi amalan pemasangan yang betul. Artikel tersebut akan membawa anda melalui prinsip saiz saluran, menjelaskan keperluan untuk kabel Romex dan UF, dan membantu anda melengkapkan diri anda dengan pengetahuan yang berguna dalam membuat keputusan termaklum untuk kerja elektrik anda yang seterusnya. Apabila anda selesai membaca, anda dengan yakin akan melihat pendekatan untuk saiz saluran sambil menjamin pemasangan yang selamat dan berbaloi dengan kod.

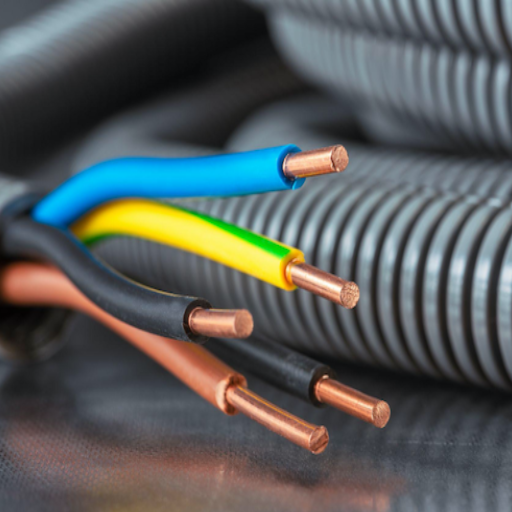

Pengenalan kepada Saiz Konduit
Saiz konduit menandakan proses memilih diameter konduit yang betul untuk mengandungi pengalir elektrik dengan selamat dan cekap. Saiz bergantung terutamanya pada nombor wayar, tolok dan jenis penebat, manakala NEC (Kod Elektrik Kebangsaan) memerlukan sekatan tertentu. Konduit bersaiz betul melindungi daripada kemudahan menarik wayar, terlalu panas dan piawaian keselamatan. Sebagai perkara biasa, saiz dari ยฝ inci hingga 2 inci digunakan dalam persediaan kediaman; bagaimanapun, yang lebih besar diperlukan dalam tetapan komersial atau perindustrian. Sentiasa ikut garis panduan NEC atau rujuk pihak berkuasa tempatan untuk mengesahkan saiz saluran yang sesuai untuk pemasangan anda.
Kepentingan Memilih Saiz Konduit Yang Tepat
Saiz konduit yang betul adalah penting untuk memastikan sistem elektrik berfungsi dengan selamat dan cekap. Saiz konduit yang tidak mencukupi boleh menyebabkan kerosakan pada penebat wayar akibat kesesakan atau peningkatan suhu kerana aliran udara yang terhad. Malah, ia juga memudahkan kerja penyelenggaraan kerana lebih banyak ruang disediakan di sana untuk penarikan dan penggantian wayar. Untuk membuktikan fakta bahawa sistem mematuhi peraturan keselamatan seperti yang digariskan dalam piawaian NEC, bahaya berkaitan elektrik seperti seluar pendek atau kebakaran dihapuskan. Di samping itu, semasa perancangan pemasangan, seseorang mesti mengambil kira pelbagai faktor, seperti jenis pendawaian, bilangan konduktor yang dibenarkan, dan aplikasi; sama ada kediaman, komersil atau perindustrian, supaya saiz konduit benar-benar sesuai dengan keperluan semasa dan mempunyai peruntukan untuk pengembangan masa hadapan.
Gambaran Keseluruhan Spesifikasi Wayar 10/3
Penjelasan wayar 10/3: Kabel yang terdiri daripada tiga konduktor 10 tolok dengan wayar pembumian, biasanya digunakan untuk peralatan dan litar berkuasa tinggi. Wayar "10" dalam 10/3 ialah sebutan Tolok Wayar Amerika (AWG), yang bermaksud wayar itu akan mempunyai diameter anggaran 0.102 inci dan mungkin membawa arus sehingga 30 amp, bergantung pada jenis penebat dan keadaan penggunaan. Oleh kerana wayar ini kebanyakannya digunakan untuk aplikasi 240 volt, ia biasanya ditemui dalam pengering elektrik, pemanas air, atau bahkan subpanel kecil. Ia naik sehingga 600 volt dalam penarafan dan selalunya dinilai untuk penebat termoplastik THHN atau THWN untuk memastikan kekuatan mekanikal dan rintangan haba.
Penggunaan wayar 10/3 berada di bawah skop NEC untuk mengelakkan terlalu panas dan untuk membolehkan sistem pendawaian beroperasi dengan selamat. Beberapa pertimbangan utama dalam reka bentuk termasuk keluasan konduktor, panjang litar untuk mengurangkan penurunan voltan, dan keadaan persekitaran seperti penarafan suhu dan pendedahan kepada kelembapan. Semasa membuat rancangan pemasangan, seseorang itu perlu memastikan bahawa wayar diberi nilai yang mencukupi untuk beban yang perlu dibawa dan bersaiz untuk peranti pelindung yang digunakan pada litar. Sentiasa semak dengan kod elektrik tempatan anda untuk kawasan tersebut dan pasang mengikut piawaian NEC untuk keselamatan terbaik dan prestasi penuh.
Kegunaan Biasa Romex dan UF Wire
Kawat Romex, juga dikenali sebagai kabel NM (bukan logam), bertujuan terutamanya untuk pendawaian dalaman di bangunan kediaman. Ia sepatutnya menjalankan litar melalui dinding, siling, dan lantai, memberikan kuasa kepada alur keluar, lampu, dan peralatan. Kerana ia fleksibel dan mudah dipasang, Romex telah menjadi standard untuk pendawaian elektrik isi rumah. Walau bagaimanapun, NEC memerlukan ia dipasang di kawasan terlindung yang kering, kerana Romex tidak mempunyai sarung pelindung yang mencukupi untuk tahan terhadap kelembapan atau kerosakan.
Kawat UF dinilai untuk kegunaan luar dan pengebumian langsung. Jaketnya yang tahan lasak dan tahan lembapan menjadikan pemasangan bawah tanah yang berdaya maju tanpa memerlukan konduit. Penggunaan wayar UF biasanya dikaitkan dengan penjanaan lekapan luar seperti lampu taman, garaj berkembar dan pam kolam, atau litar pejalan ke bangunan luar. Ia juga tahan UV dan mungkin terdedah kepada matahari jika perlu. Pendawaian Romex dan UF kedua-duanya akan memberikan penyelesaian yang boleh dipercayai jika dipilih dan diletakkan di tempat untuk aplikasi yang betul.

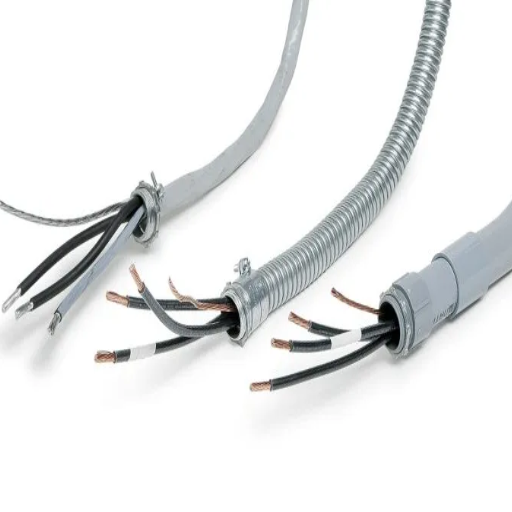

Menggunakan UF-B dan Romex dengan Conduit
Ia boleh diterima untuk menggunakan kedua-dua wayar UF-B dan Romex dengan konduit, walaupun beberapa spesifikasi berbeza digunakan untuk setiap satu. Kawat UF-B dinilai untuk pengebumian terus dan tidak memerlukan saluran untuk pemasangan bawah tanah; walau bagaimanapun, ia boleh diletakkan di dalam saluran untuk perlindungan mekanikal tambahan di kawasan yang mungkin berlaku kerosakan fizikal. Romex adalah untuk kegunaan dalaman dan mesti disertakan dalam konduit jika ia hendak digunakan di luar atau di mana-mana lokasi terdedah, mengikut keperluan kod elektrik. Apabila memasang konduit untuk mana-mana jenis wayar, pastikan saiz dan isian memenuhi keperluan kod elektrik tempatan, atau sebaliknya berisiko konduktor menjadi terlalu panas atau rosak.
Apakah Wayar UF-B?
Kawat UF-B adalah sejenis kabel yang boleh diletakkan di bawah tanah dan digunakan di luar tanpa sebarang jenis saluran. Ia mempunyai jaket PVC tahan UV yang kuat dan tinggi untuk melindungi konduktor daripada kelembapan atau sinaran UV dan faktor persekitaran yang lain. Kawat UF-B mengandungi dua atau lebih konduktor; satu mungkin wayar tanah kosong. Konduktor lain ditebat dengan bahan termoplastik. Ia adalah wayar yang bagus untuk digunakan di mana-mana kuasa elektrik diperlukan untuk pencahayaan luar, pam, bangunan luar, dll., dalam bentuk bawah tanah. Ia dinilai untuk maksimum 600 volt dan terdapat dalam semua saiz tolok, bergantung pada beban elektrik yang diperlukan. Sila sentiasa patuhi kod elektrik tempatan semasa memasang wayar UF-B.
Perbezaan Antara UF-B dan Romex
Oleh itu, kabel UF-B adalah kalis air, manakala kabel Romex tidak. Walau bagaimanapun, dalam kes NM-B, sarungnya lebih nipis dan kurang tahan lama, yang mengehadkannya kebanyakannya untuk kegunaan dalaman jauh dari persekitaran luar atau bawah tanah. Melihat dari pembinaan mereka yang berbeza, jelas sekali, mereka mesti tertakluk kepada keadaan kerja yang berbeza.
Sarung dan Penebat
Walaupun van UF-B terdiri daripada sarung termoplastik pepejal dan akan melindungi keseluruhan pemasangan, termasuk konduktor individu (yang dengan sendirinya terlindung dengan bahan termoplastik), ini menjadikan penggunaan kabel UF-B sesuai untuk pengebumian terus, tempoh pendedahan lembapan yang berpanjangan, dan banyak lagi keadaan sedemikian. Kabel Romex disalut dengan sarung yang lebih nipis dan kurang tahan lama yang tidak sesuai untuk persekitaran luar atau bawah tanah.
Aplikasi
Penggunaan luar terutamanya digunakan pada konduktor UF-B, seperti suapan kuasa bawah tanah untuk bangsal, pam dan pencahayaan landskap; Romex hanya untuk kegunaan dalaman; contohnya, pendawaian alur keluar, lampu dan lekapan lain ke dalam ruang kering dan terlindung seperti dinding dan siling.
Rintangan kepada Keadaan Persekitaran
Kabel UF-B adalah kalis UV dan boleh tahan terdedah kepada unsur-unsur, seperti kelembapan tanah dan cahaya matahari, manakala kabel Romex hanya boleh digunakan di kawasan di mana kelembapan tidak pernah tinggi, cahaya matahari langsung tidak pernah jelas, atau sentuhan dengan tanah atau air tidak boleh dilakukan.
Pelabelan dan Kos
Banyak pengeluar akan melabelkan kabel UF-B mereka seperti itu, manakala kabel jenis Romex jarang diberi sebutan sedemikian. Walau bagaimanapun, produk UF-B cenderung lebih mahal kerana ketahanannya yang lebih besar dan kes penggunaan yang agak khusus.
Keadaan persekitaran dan keperluan kod elektrik di tapak pemasangan mesti dipertimbangkan apabila memilih antara UF-B dan Romex. Kod dan piawaian tempatan harus dirujuk untuk memastikan pematuhan dan keselamatan.
Amalan Terbaik untuk Menjalankan Wayar UF-B
- Kedalaman pengebumian: Jika wayar UF-B dipasang di bawah tanah tanpa perlindungan sebarang saluran atau sarung, ia hendaklah ditanam pada kedalaman 24 inci. Di mana konduit digunakan, seperti konduit PVC, ia selalunya boleh diterima untuk mengurangkan kedalaman kepada 18 inci, menurut NEC.
- Penggunaan Konduit: Walaupun wayar UF-B direka untuk pengebumian terus dan tidak memerlukan konduit, melampirkannya dalam satu menyediakan perlindungan tambahan daripada kerosakan fizikal, yang mungkin penting di mana penggalian atau pemindahan tanah boleh dijangkakan.
- Pendedahan Kelembapan: Pegang erat supaya kotak simpang kalis air atau penyambung kalis cuaca melindungi sambungan apabila menamatkan atau menyambung wayar UF-B dalam persekitaran luar atau basah.
- Isu Penurunan Voltan: Sertakan penurunan voltan dalam pengiraan untuk larian yang lebih lama untuk menyemak dan memastikan tolok wayar boleh mengekalkan prestasi yang boleh diterima sepanjang jarak.
- Kabel Sampah: Jangan pasang wayar UF-B di mana ia mungkin terdedah kepada objek tajam, hentaman berat atau cahaya UV langsung untuk jangka masa yang panjang. Jika ya, perisai ekstrinsik tambahan mesti disediakan untuk perlindungan.
- Kod Tempatan: Sahkan kod elektrik tempatan untuk pematuhan dan dapatkan permit yang betul sebelum pemasangan. Ini menjamin keperluan keselamatan untuk projek dan mengurangkan bahaya.
Dalam mengikuti amalan terbaik ini, wayar UF-B benar-benar boleh digunakan untuk banyak kegunaan luar dan bawah tanah sambil mengekalkan keselamatan dan mematuhi keperluan. Sentiasa semak NEC dan kod tempatan untuk prosedur pemasangan.

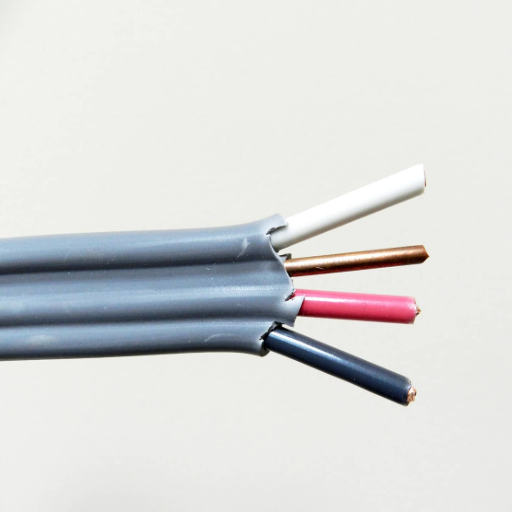

Menentukan Saiz Konduit yang Betul untuk 10/3 Wayar
Saiz konduit yang betul untuk wayar 10/3 dipilih dengan mengambil kira diameter wayar bersama-sama dengan peratusan isi konduit yang diberikan oleh NEC. Secara amnya, konduit PVC 1 inci digunakan untuk menampung kabel 10/3 UF-B mengikut NEC, menetapkan isian konduit maksimum sebanyak 53% untuk satu kabel. Saiz konduit yang lebih kecil akan memaksa pemasangan yang tidak betul dengan bahaya keselamatan. Sentiasa sahkan pengiraan anda dengan NEC dan sahkan silang kod tempatan.
Faktor-faktor yang Mempengaruhi Pemilihan Saiz Konduit
Terdapat beberapa faktor utama yang dipertimbangkan semasa memilih saiz konduit untuk kerja elektrik. Ini termasuk:
Kapasiti Isi Kabel
Menurut Kod Elektrik Kebangsaan (NEC), konduit tidak boleh mempunyai lebih daripada peratusan isian tertentu, yang berbeza dengan bilangan kabel di dalamnya; untuk pemasangan kabel tunggal, ia adalah 53% daripada luas keratan rentas dalaman konduit. Ini adalah supaya kabel tidak dijejalkan ke dalam ruang kecil, menyebabkan degradasi penebat akibat terlalu panas.
Jenis Kabel dan Penebat
Bergantung pada jenis kabel yang digunakan, seperti UF-B, THHN, Romex, dsb., terdapat keperluan yang berkaitan dengan konduitnya kerana dimensinya dan juga ketebalan penebat. Carta NEC yang berkaitan perlu dirujuk untuk digunakan dalam menentukan saiz untuk jenis kabel yang jelas itu.
Syarat Ambien
Pertimbangan mesti diberikan kepada suhu, kelembapan, atau pendedahan kimia. Konduit hendaklah membenarkan pemasangan pendawaian sedemikian rupa untuk memberikan perlindungan pendawaian daripada keadaan yang dinyatakan.
Jejari Bengkok dan Laluan Pemasangan
Bilangan selekoh dan susun atur laluan konduit memberi kesan kepada kemudahan penarikan kabel. Satu cara untuk memudahkan tugas pendawaian dalam pemasangan yang rumit adalah dengan menggunakan saluran yang lebih besar.
Pengembangan Masa Depan
Mendapatkan konduit yang lebih besar boleh memberi ruang untuk pemasangan pendawaian masa hadapan, sentiasa mengingati pilihan untuk menambah lebih banyak kabel di kemudian hari. Ini, sudah tentu, menjimatkan masa dan mengelak daripada membayar tambahan untuk pengubahsuaian.
Pengukuran konduit dengan betul melibatkan pengiraan dan mengambil kira NEC, serta kod bidang kuasa tempatan. Sentiasa, alat atau perisian yang diperakui akan digunakan semasa mengambil ukuran terperinci. Walau apa pun, perundingan dengan juruelektrik berlesen perlu dicari untuk pematuhan dan keselamatan.
Mengira Isi Konduit untuk 10/3 Wayar
Kira isian wayar untuk wayar 10/3 bermakna, mula-mula tentukan jumlah luas keratan rentas semua konduktor di dalamnya, dan bandingkan kawasan ini dengan isian yang dibenarkan bagi saiz konduit yang dipilih daripada National Electric Code (NEC). Wayar 10/3 biasanya terdiri daripada tiga konduktor 10 AWG dan satu wayar tanah, semuanya berpenebat.
Menurut NEC, luas keratan rentas wayar 10 AWG tunggal dalam keadaan biasa dengan penebat THHN berukuran kira-kira 0.0211 inci persegi. Nombor ini, apabila didarab dengan 4 untuk kabel 10/3 dengan 4 konduktornya, menghasilkan angka anggaran 0.0844 inci persegi untuk wayar itu sendiri. Jika kabel atau wayar berbilang konduktor sedang dipertimbangkan, ingat bahawa diameter jaket kabel (jika wujud) juga perlu diambil kira, jadi sentiasa sahkan diameter luar yang tepat dan rujuk spesifikasi pengeluar.
Jumlah ini kemudiannya disemak terhadap kapasiti isian tersedia bagi saluran yang dipilih untuk memastikan pematuhan. Contohnya:
Konduit seperti EMT, PVC atau tiub logam fleksibel. Begitu juga, konduktor dibenarkan mengisi peratusan tertentu kawasan keratan rentas konduit (NEC, Artikel 300): Satu kabel boleh mengisi 53%, dua kabel boleh mengisi 31%, dan tiga kabel boleh mengisi 40%. Walau bagaimanapun, seseorang perlu sentiasa merujuk kepada NEC Bab 9, Jadual 1, dan jadual khusus konduit yang digunakan untuk saluran yang digunakan (cth, Jadual 4 untuk EMT) untuk mengesahkan kawasan isian maksimum yang dibenarkan untuk saluran pilihan mereka.
Untuk melakukan pengiraan yang berkaitan, ia akan sentiasa dicadangkan sama ada untuk menggunakan kalkulator isian yang diperakui dan kod kawasan tempatan bersama-sama dengan kod NEC; ini akan memastikan keselamatan dan kod tetap utuh.
Saiz Konduit Disyorkan untuk Aplikasi Berbeza
Dalam mempertimbangkan saiz konduit untuk sebarang tujuan, saiz kabel, jenis penebat, dan bilangan konduktor mesti diambil kira untuk memenuhi spesifikasi NEC; ruang yang cukup mesti tersedia supaya terlalu panas atau kerosakan akibat fizikal tidak berlaku. Berikut ialah beberapa garis panduan dan cadangan umum untuk dipertimbangkan:
Permohonan Kediaman
Untuk litar pencahayaan yang menggunakan wayar 14 AWG atau 12 AWG, konduit EMT 1/2 inci biasanya cukup untuk sehingga tiga wayar. Saiz ini berfungsi dengan baik untuk kebanyakan pencahayaan umum dan aplikasi kuasa rendah.
Untuk 10 litar wayar AWG seperti untuk pemanas air atau unit HVAC yang lebih kecil, konduit EMT 3/4 inci ialah saiz yang sesuai untuk kiraan konduktor biasa.
Permohonan Komersial
Untuk pemasangan komersial kecil yang menggunakan berbilang konduktor 8 AWG atau 6 AWG, EMT 1 inci atau konduit tegar disyorkan untuk larian pada bahagian beban yang lebih tinggi, seperti jentera tugas berat atau sistem pencahayaan yang luas.
Penyumpan cahaya dengan konduktor yang lebih besar daripada atau sama dengan 4 AWG biasanya memerlukan konduit 1 1/4 inci atau 1 1/2 inci supaya berkas konduktor sesuai dan mempunyai kapasiti isian yang sesuai.
Aplikasi Perindustrian
Untuk litar kawalan motor yang mempunyai wayar 2 AWG atau lebih besar, dan juga dalam pemasangan seperti penyuap kepada peralatan industri, konduit 2 inci atau ke atas mungkin diperlukan. Selanjutnya juga diutamakan untuk ketahanan selanjutnya dalam persekitaran yang keras.
Dalam sistem voltan tinggi atau dalam sistem yang memerlukan berbilang litar, wayar atau dulang kabel adalah pilihan kepada ketidakpraktisan pengalir yang semakin meningkat.
Antara rujukan lain, bab NEC 9, Lampiran C, dan piawaian serantau yang berkaitan adalah penting untuk pemilihan saiz konduit yang tepat. Faktor-faktor seperti keluasan konduktor, kemerosotan akibat suhu, penggabungan atau pemasangan, dsb., pada asasnya menentukan saiz yang betul. Sentiasa semak dengan data pengilang dan peraturan tempatan untuk memenuhi pematuhan dan mempunyai prestasi terbaik yang mungkin.
Jenis Konduit Sesuai untuk 10/3 Wayar
Untuk digunakan dengan wayar 10/3, jenis saluran berikut biasanya diterima dan mematuhi kod elektrik standard.
Saluran PVC
Ia adalah jenis saluran yang paling ringan dan menjimatkan; ia sesuai dengan tujuan dengan sempurna apabila digunakan di bawah tanah atau di atas tanah, dengan syarat permukaannya terlindung daripada sebarang jenis kesan fizikal langsung.
EMT (Tiub Logam Elektrik)
Berdinding nipis dan agak murah, EMT akan berfungsi paling baik di dalam bangunan atau di mana selongsong pelindung yang tegar diperlukan.
RMC (Salur Logam Tegar)
Saluran sedemikian adalah tugas berat, dan perlindungan yang kuat ditawarkan di luar di mana sahaja diperlukan, atau di kawasan perindustrian.
FMC (Saluran Logam Fleksibel)
Ini menawarkan aplikasi dalam pemasangan yang memerlukan fleksibiliti yang hebat, seperti membongkok di sudut, tetapi dengan ketahanan yang kurang daripada yang tegar.
Apa sahaja jenis saluran yang anda selesaikan, anda ingin memastikan ia benar-benar sesuai dengan diameter wayar 10/3 dan dipasang mengikut peraturan NEC dan kod tempatan.
Konduit PVC Elektrik
Saluran PVC adalah bukan logam, ringan, dan murah. Firma pemasangan elektrik menggunakan kebanyakannya dalam perkhidmatan kediaman dan komersial, sementara ia menguji beberapa aplikasi perindustrian. Sebagai saluran polivinil klorida, ia sangat kalis kakisan dan kalis air, yang menjadikannya sesuai untuk persekitaran di mana ia akan bersentuhan dengan air atau bahan kimia. Saluran PVC boleh didapati dalam beberapa ketebalan, termasuk Jadual 40 dan Jadual 80, di mana penarafan Jadual 80 mempunyai dinding yang lebih tebal untuk bahan tugas berat.
Apabila menjalankan wayar 10/3 melalui saluran PVC elektrik, diameter saluran mestilah cukup untuk menampung isipadu wayar seperti yang dinyatakan dalam Kod Elektrik Negara. Untuk wayar 10/3, konduit PVC berdiameter 3/4 inci biasanya cukup, bergantung pada penebat wayar dan jumlah konduktor. Sentiasa pastikan anda menyemak kod elektrik tempatan untuk saiz saluran, kerana kawasan berbeza mungkin menguatkuasakan beberapa keperluan tambahan. Kelengkapan yang betul dan kimpalan pelarut bersama-sama bahagian saluran PVC adalah penting untuk sambungan yang selamat dan kalis air-bahan penting untuk keselamatan dan ketahanan pemasangan tertentu.
Pilihan Konduit Logam
Konduit logam memberikan perlindungan yang kuat untuk pendawaian elektrik, sama ada di luar atau di dalam rumah. EMT, atau sering dipanggil saluran dinding nipis, adalah ringan, murah dan paling mudah dibengkokkan. Dari sudut pandangan ini, ia sesuai untuk kerja dalaman di kawasan yang memerlukan perlindungan fizikal. IMC, lebih tebal dan lebih keras daripada EMT, akan digunakan terutamanya untuk lokasi luar atau tetapan industri yang terdedah kerana ia boleh menahan kakisan dan kesan fizikal yang lebih tinggi. Sementara itu, Konduit Logam Tegar, yang paling tebal dan paling sukar daripada semua, akan ditentukan untuk kawasan yang terdedah kepada kerosakan mekanikal atau keadaan persekitaran yang teruk dan akan memberikan perlindungan yang terbaik kepada konduktor.
Apabila konduit logam dipilih, seseorang harus mempertimbangkan keadaan pendedahan, tahap perlindungan mekanikal yang diperlukan dalam pemasangan, dan keperluan tempatan kod elektrik. Konduit logam, apabila digunakan untuk pemasangan, mesti dipasang sebagai asas yang sama kepada sistem elektrik utama untuk memastikan keselamatan. Kedua, proses menjalin dan menyambung bahagian konduit logam mesti dijalankan dengan berhati-hati supaya wayar dalam tidak rosak, sekali gus memelihara integriti pemasangan. Dalam kes pemasangan luar, kelengkapan dan kemasan jenis kalis cuaca yang tahan terhadap kakisan mesti dipertimbangkan untuk meningkatkan hayat sistem saluran. Seseorang mesti sentiasa mengesahkan keserasian dengan tolok wayar dan jenis penebat, yang memenuhi keperluan untuk pemasangan yang selamat.
Pertimbangan Kabel UF-B
Prasyarat untuk pengendalian kabel UF-B adalah untuk mengenali penggunaannya yang betul. Untuk tujuan berbuat demikian, ia secara langsung dikebumikan dan akibatnya di luar; dalam erti kata lain, pemasangan di mana saluran tambahan jarang diperlukan. Ini ialah kabel dengan sarung termoplastik yang menahan kelembapan, cahaya matahari dan keadaan bawah tanah, dengan itu membekalkan kuasa kepada lekapan luaran, bangunan luar atau lampu taman.
Sahkan sama ada penarafan kabel UF-B sepadan dengan voltan dan amperage untuk litar di tangan. Kebanyakan kabel UF-B digunakan untuk litar sehingga 600 volt, dan tolok wayar mesti dipilih mengikut apa yang diperlukan oleh beban yang akan disambungkan. Kabel akan tertimbus pada kedalaman minimum 24 inci jika tertimbus terus tanpa saluran (atau seperti yang ditetapkan dalam kod tempatan) melainkan ia dilindungi oleh saluran logam tegar, dalam hal ini pengebumian mungkin lebih cetek.
Sentiasa periksa kod dan peraturan elektrik tempatan. Penjagaan juga mesti diambil untuk mengelakkan selekoh tajam atau kerosakan pada penebat jika kabel dijalankan di bawah tanah atau melalui sebarang halangan. Perancangan yang betul, mengikut garis panduan pengilang, dan keperluan kod akan sentiasa memastikan pemasangan yang boleh dipercayai dan selamat.

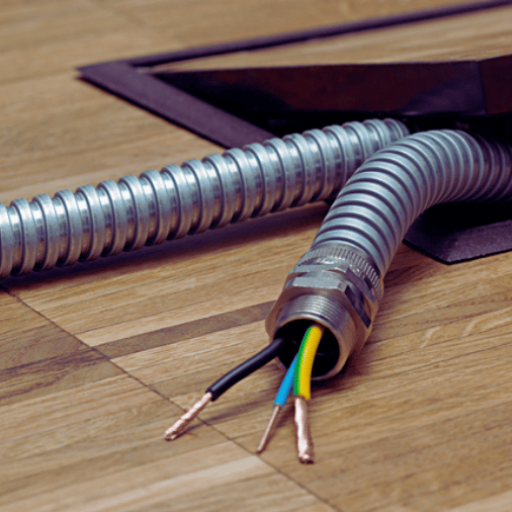

Garis Panduan Pemasangan untuk Menjalankan 10/3 Wayar dalam Konduit
Saiz Konduit dan Pemilihan Bahan
Apabila ia datang untuk memasang wayar 10/3, ia benar-benar penting untuk mengukur dan memilih saluran untuk jarak yang mencukupi dan ketahanan yang berkekalan. Untuk wayar 10/3, seperti dalam tiga konduktor bertebat 10-tolok ditambah wayar tanah, diameter saluran 3/4 inci biasanya disyorkan, mengikut sifat konduit yang dipilih, sama ada PVC, EMT atau konduit fleksibel. Sentiasa pastikan anda mengira isian saluran mengikut garis panduan NEC (Kod Elektrik Kebangsaan) supaya tidak melebihi peratusan isian yang boleh menjejaskan keselamatan serta kefungsian wayar.
Pertimbangan Lentur dan Laluan
Cuba elakkan selekoh tajam dalam konduit kerana ia mungkin menegangkan penebat atau meningkatkan usaha menarik. NEC memerlukan jejari kelengkungan untuk selekoh memenuhi spesifikasi yang sangat minimum, secara amnya dalam julat tidak lebih rendah daripada enam kali diameter saluran untuk jenis konduit tegar. Pelincir penarik mesti digunakan untuk meminimumkan geseran atau kemungkinan kerosakan pada penebat wayar semasa pemasangan.
Keperluan Kedalaman Pengebumian
Sekiranya konduit sedang dipasang di bawah tanah, maka keperluan kedalaman pengebumian NEC berikut harus dikekalkan. Sebagai contoh, konduit bukan logam biasanya harus ditanam sedalam 18 inci, manakala jenis logam boleh dikecualikan sehingga 6 inci di bawah beberapa syarat tertentu. Sentiasa sahkan keperluan kedalaman ini dengan pihak berkuasa kod tempatan.
Pertimbangan Perlindungan dan Meterai
Demi melindungi sistem daripada faktor persekitaran, tutupkan penghujung konduit dengan kelengkapan atau sebatian pengedap yang sesuai yang menghalang kemasukan lembapan atau serpihan. Gunakan bahan konduit tahan cuaca untuk aplikasi luar, terutamanya di kawasan yang terdedah kepada keadaan cuaca yang melampau.
Pemeriksaan dan Pengujian Akhir
Selepas pemasangan, periksa konduit dan pendawaian untuk memastikan keselamatan, penjajaran dan kesinambungan yang betul. Lakukan ujian kesinambungan menggunakan multimeter untuk memastikan semua sambungan selamat dan berfungsi. Pastikan semua kerja dilakukan dengan mematuhi kedua-dua spesifikasi pengilang dan garis panduan NEC sebelum menggunakan kuasa litar.
Amalan Terbaik untuk Memasang Konduit
- Pilih Jenis Konduit yang Betul: Pilih bahan konduit yang sesuai untuk persekitaran pemasangan yang diberikan. Untuk lokasi luar atau basah, pilih jenis tahan cuaca seperti PVC atau keluli tergalvani yang memenuhi kriteria NEC untuk rintangan kakisan dan UV.
- Rancang Susun Atur Saluran Anda: Setiap perincian larian saluran hendaklah dirancang dengan teliti sebelum pemasangan supaya bilangan selekoh dan sambungan paling sedikit diperlukan. Bengkokan yang berlebihan cenderung menyukarkan penarikan wayar dan akan menyebabkan kerosakan. Menurut NEC, tidak lebih daripada 360 darjah selekoh dibenarkan antara titik tarik.
- Gunakan Sokongan dan Jarak yang Sesuai: Sokong konduit dengan selamat pada selang waktu yang dicadangkan dengan menggunakan pengapit atau penyangkut yang sesuai. Seperti yang diberikan dalam NEC, saluran PVC secara amnya perlu diikat setiap 3 kaki dan pada setiap gandingan, dan keperluan jarak untuk konduit logam tegar mungkin berbeza.
- Mengekalkan Pelepasan Mematuhi Kod: Apabila konduit berjalan berhampiran struktur lain seperti panel elektrik atau sistem HVAC, sentiasa kekalkan kelegaan yang betul untuk gangguan dan NEC tidak ketara.
- Gunakan Alat dan Kelengkapan yang Betul: Gunakan alat seperti pembengkok dan pemotong saluran untuk tidak menjejaskan kekuatan struktur. Penggunaan kelengkapan dan penyambung berkadar adalah satu kemestian untuk mengelak ketat terhadap kelembapan.
- Pembukaan dan Penghujung Meterai: Tutup konduit terbuka di hujung dengan penutup yang betul untuk memastikan kelembapan, kotoran atau haiwan kecil keluar semasa menggunakan kelengkapan kalis cuaca di mana konduit memasuki peralatan atau kepungan.
- Menjalankan Pemeriksaan Teliti: Lakukan pemeriksaan visual untuk penjajaran, lampiran selamat dan pengedap sambungan. Setelah pemasangan selesai, ujian berfungsi, seperti ujian kesinambungan untuk memastikan integriti pendawaian dan sambungan, mesti dilakukan.
Pematuhan prinsip sedemikianlah yang menjamin keselamatan dan komited terhadap pemenuhan peraturan NEC, dengan itu juga menjejaskan jangka hayat dan kefungsian sistem saluran elektrik.
Petua Keselamatan Semasa Menjalankan Wayar
Bidang tumpuan dan amalan keselamatan utama berkaitan dengan pendawaian termasuk: perkara awal yang jelas ialah menyahtenagakan litar, sekali gus menghapuskan walaupun kemungkinan bahaya kejutan. Saya memakai PPE saya - sarung tangan bertebat dan cermin mata keselamatan yang berfungsi untuk mengelakkan salah satu daripada risiko licik tersebut. Pelabelan wayar yang betul dan mekanisme keselamatan adalah penting untuk memastikan keadaan teratur dan mengelakkan percampuran atau aktiviti penyelenggaraan yang salah pada masa hadapan. Dan akhirnya, saya melakukan semakan pematuhan dua kali dengan NEC untuk memastikan keselamatan dan piawaian operasi mengenai keperluan kesedaran pemasangan.
Kesilapan Biasa yang Perlu Dielakkan
Bukan Litar Nyah Tenaga
Mungkin salah satu kesilapan yang paling berbahaya berlaku apabila pekerja gagal memastikan bahawa litar telah dinyahtenaga sepenuhnya sebelum memulakan tugasnya. Sentiasa gunakan penguji voltan untuk memastikan tiada arus hidup mengalir dalam sistem.
Penggunaan PPE yang salah
Tidak menggunakan PPE yang betul atau menyalahgunakannya, seperti menggunakan sarung tangan berpenebat secara tidak betul atau hanya memakai pakaian berkadar arka, meletakkan pekerja dalam bahaya kecederaan serius. Pastikan PPE sesuai dengan betul dan sesuai dengan jenis yang diperlukan untuk tugas yang sedang dijalankan.
Pendawaian atau Pelabelan yang Tidak Betul
Sebarang pelabelan yang salah atau litar silang boleh menghasilkan ralat operasi dan kesukaran penyelenggaraan pada masa hadapan. Periksa semula sama ada wayar disambungkan dengan betul; pelabelan mesti mengikut amalan standard.
Tidak Mematuhi Peraturan NEC
Pemasangan boleh menjadi tidak selamat, atau masalah timbul untuk kesahihan yang berikutnya atau pemeriksaan yang gagal jika Kod Elektrik Kebangsaan (NEC) diabaikan atau salah faham. Pada setiap peringkat reka bentuk dan pemasangan, sentiasa rujuk kepada NEC semasa.
Mengelakkan Keperluan Pembumian
Pengaturan pembumian yang tidak mencukupi boleh menjejaskan keselamatan dan kefungsian sistem. Sambungan pembumian mesti diikat dengan betul dan bersaiz yang mencukupi untuk mengelakkan sebarang kerosakan elektrik.
penting: Dengan tidak melakukan kesilapan biasa ini, para profesional boleh menambah keselamatan, melindungi daripada pematuhan berkanun, dan memberikan kebolehpercayaan kepada kerja mereka.
Jadual Rujukan Saiz Konduit
Peratusan Pengisian Saluran NEC
| Bilangan Konduktor | Peratusan Pengisian Maksimum | Permohonan |
|---|---|---|
| 1 | 53% | Pemasangan kabel tunggal |
| 2 | 31% | Dua pemasangan kabel |
| 3 atau lebih | 40% | Pelbagai pemasangan kabel |
Saiz Konduit Disyorkan mengikut Aplikasi
| Jenis Permohonan | Pengukur dawai | Saiz Konduit yang Disyorkan | Jenis Konduit |
|---|---|---|---|
| Pencahayaan kediaman | 14 AWG โ 12 AWG | 1 / 2 inci | EMT atau PVC |
| Pemanas Air / HVAC | 10 AWG | 3 / 4 inci | EMT atau PVC |
| Pemasangan Wayar 10/3 | 10 AWG (3 konduktor + tanah) | 3/4 inci โ 1 inci | PVC, EMT atau RMC |
| Peralatan Komersial | 8 AWG โ 6 AWG | 1 inci | EMT atau Tegar |
| Pengumpan Besar | 4 AWG atau lebih besar | 1 1/4 inci โ 1 1/2 inci | Tegar atau IMC |
| Industri Motors | 2 AWG atau lebih besar | 2 inci atau ke atas | RMC atau IMC |
Keperluan Kedalaman Pengebumian
| Jenis Konduit | Pengebumian Terus (Tiada Konduit) | Dengan Konduit Bukan Logam | Dengan Konduit Logam |
|---|---|---|---|
| Kabel UF-B | 24 inci | 18 inci | 6 inci |
| Jadual PVC 40 | Tidak Berkenaan | 18 inci | Tidak Berkenaan |
| Jadual PVC 80 | Tidak Berkenaan | 18 inci | Tidak Berkenaan |
| Konduit Logam Tegar | Tidak Berkenaan | Tidak Berkenaan | 6 inci |
Perbandingan Jenis Konduit
| Jenis Konduit | Bahan | Penggunaan Terbaik | kos | Ketahanan |
|---|---|---|---|---|
| Jadual PVC 40 | Polivinil Klorida | Persekitaran bawah tanah yang menghakis | Rendah | Baik |
| Jadual PVC 80 | Polivinil Klorida (Dinding Tebal) | Tugas berat di bawah tanah, terdedah | Sederhana | Cemerlang |
| EMT | Keluli (Dinding Nipis) | Lokasi dalaman, kering | Rendah-Sederhana | Baik |
| IMC | Keluli (Perantaraan) | Luaran, perindustrian | Sederhana-Tinggi | sangat baik |
| RMC | Keluli (Dinding Tebal) | Persekitaran yang keras, perlindungan maksimum | Tinggi | Cemerlang |
| FMC | Logam Fleksibel | Larian pendek, ruang sempit | Sederhana | Sederhana |
- Untuk wayar 10/3, konduit 3/4 inci hingga 1 inci biasanya disyorkan bergantung pada jenis penebat dan keadaan pemasangan
- NEC mewajibkan peratusan pengisian konduit maksimum: 53% untuk satu kabel, 31% untuk dua kabel dan 40% untuk tiga atau lebih kabel
- Kabel UF-B direka untuk pengebumian terus dan penggunaan luar, manakala Romex (kabel NM) hanya untuk lokasi kering dalam ruangan
- Sentiasa nyahtenaga litar sebelum memulakan sebarang kerja elektrik dan gunakan PPE yang sesuai untuk perlindungan
- Kira jumlah luas keratan rentas konduktor dan bandingkan dengan kapasiti isian konduit untuk pematuhan
- Saluran PVC menawarkan rintangan kakisan yang sangat baik dan sesuai untuk pemasangan bawah tanah
- Konduit logam (EMT, IMC, RMC) memberikan perlindungan mekanikal yang unggul dan keupayaan pembumian
- Keperluan kedalaman pengebumian berbeza-beza: 24 inci untuk pengebumian langsung UF-B, 18 inci dengan saluran PVC, 6 inci dengan saluran logam
- Rancang laluan konduit untuk meminimumkan selekoh; NEC membenarkan maksimum 360 darjah selekoh antara titik tarik
- Sentiasa rujuk kod elektrik tempatan dan garis panduan NEC untuk keperluan pemasangan khusus
Kesimpulan: Memastikan Pemasangan Konduit Selamat dan Mematuhi
Memilih saiz konduit yang sesuai untuk wayar 10/3, sama ada menggunakan kabel Romex atau UF, adalah keputusan penting yang secara langsung memberi kesan kepada keselamatan, kefungsian dan jangka hayat sistem elektrik anda. Sepanjang panduan komprehensif ini, kami telah meneroka prinsip asas saiz konduit, keperluan khusus untuk jenis wayar yang berbeza, dan pelbagai faktor yang mempengaruhi amalan pemasangan yang betul. Memahami elemen ini adalah penting bagi sesiapa yang terlibat dalam kerja elektrik, daripada juruelektrik profesional kepada pemilik rumah termaklum yang merancang projek mereka.
Kod Elektrik Kebangsaan menyediakan garis panduan yang jelas mengenai peratusan pengisian saluran, kedalaman pengebumian, dan kaedah pemasangan yang mesti dipatuhi dengan ketat untuk memastikan pematuhan dan keselamatan. Untuk pemasangan wayar 10/3, konduit 3/4 inci hingga 1 inci biasanya menyediakan ruang yang mencukupi sambil mengekalkan margin keselamatan yang diperlukan. Walau bagaimanapun, saiz khusus akan bergantung pada pelbagai faktor termasuk jenis penebat, bilangan konduktor, keadaan ambien, dan sama ada pengembangan masa hadapan dijangkakan. Pertimbangan ini menyerlahkan kepentingan perancangan dan pengiraan yang teliti sebelum memulakan sebarang pemasangan.
Perbezaan antara kabel UF-B dan Romex amat penting untuk difahami. Pembinaan teguh kabel UF-B menjadikannya sesuai untuk aplikasi luar dan bawah tanah, menawarkan rintangan kelembapan dan perlindungan UV yang tidak dapat disediakan oleh Romex. Sebaliknya, Romex cemerlang dalam persekitaran dalaman di mana fleksibiliti dan kemudahan pemasangan menjadikannya pilihan utama untuk pendawaian kediaman. Menggunakan jenis kabel yang salah untuk aplikasi tertentu boleh menyebabkan kegagalan pramatang, bahaya keselamatan dan pelanggaran kod yang mungkin memerlukan pembaikan yang mahal.
Apabila ia berkaitan dengan bahan konduit, setiap jenisโsama ada PVC, EMT, IMC, RMC atau FMCโmenawarkan kelebihan berbeza yang sesuai untuk aplikasi tertentu. Rintangan kakisan saluran PVC dan keberkesanan kos menjadikannya sangat baik untuk pemasangan bawah tanah, manakala saluran logam memberikan perlindungan mekanikal yang unggul dan keupayaan pembumian yang wujud. Pilihan antara pilihan ini hendaklah berdasarkan keadaan persekitaran, keperluan perlindungan fizikal, pertimbangan belanjawan dan spesifikasi kod tempatan.
Teknik pemasangan yang betul adalah sama penting untuk pemilihan bahan. Mengikuti amalan terbaik seperti mengekalkan kedalaman pengebumian yang sesuai, mengehadkan selekoh konduit hingga 360 darjah antara titik tarik, mengamankan konduit pada selang masa yang betul, dan menggunakan kelengkapan yang sesuai memastikan kedua-dua keselamatan serta-merta dan kebolehpercayaan jangka panjang. Penggunaan pelincir penarik, pelabelan wayar yang betul, ujian kesinambungan menyeluruh dan pemeriksaan akhir semuanya menyumbang kepada pemasangan profesional yang memenuhi atau melebihi piawaian industri.
Keselamatan mesti kekal menjadi perhatian utama sepanjang setiap fasa kerja elektrik. Menyahtenagakan litar sebelum memulakan kerja, memakai peralatan pelindung diri yang sesuai, mengikut keperluan pembumian, dan mematuhi peraturan NEC bukanlah cadangan semata-mataโia adalah amalan penting yang melindungi nyawa dan harta benda. Kesilapan biasa yang digariskan dalam panduan ini berfungsi sebagai peringatan penting tentang perkara yang perlu dielakkan, membantu memastikan pemasangan disiapkan dengan selamat dan betul pada kali pertama.
Apabila sistem elektrik menjadi semakin kompleks dan permintaan kuasa terus berkembang, kepentingan saiz dan pemasangan saluran yang betul semakin meningkat. Sama ada anda bekerja pada litar kediaman ringkas atau pemasangan komersial yang kompleks, prinsip yang dibincangkan dalam panduan ini menyediakan asas yang kukuh untuk membuat keputusan termaklum. Ingat bahawa walaupun panduan ini menawarkan maklumat yang komprehensif, panduan ini harus melengkapkanโbukan menggantikanโperundingan dengan juruelektrik berlesen dan pihak berkuasa tempatan yang mempunyai bidang kuasa ke atas pemasangan elektrik.
Kesimpulannya, pemasangan konduit yang berjaya untuk wayar 10/3 memerlukan gabungan pengetahuan teknikal, perancangan teliti, bahan berkualiti, dan pematuhan kepada kod dan piawaian yang ditetapkan. Dengan memahami spesifikasi jenis wayar yang berbeza, mengira isian saluran yang betul, memilih bahan yang sesuai dan mengikut teknik pemasangan yang terbukti, anda boleh memastikan sistem elektrik anda beroperasi dengan selamat, cekap dan mematuhi sepenuhnya semua peraturan yang berkenaan. Pelaburan dalam saiz dan pemasangan saluran yang betul memberi hasil melalui keselamatan yang dipertingkatkan, prestasi sistem yang lebih baik dan ketenangan fikiran yang diperoleh daripada mengetahui kerja elektrik anda memenuhi piawaian profesional tertinggi.
Peringatan Keselamatan Akhir
NOTIS KRITIKAL: Semua kerja elektrik mesti dilakukan mengikut Kod Elektrik Kebangsaan (NEC) dan kod bangunan tempatan. Sentiasa nyahtenagakan litar sebelum memulakan kerja, gunakan peralatan pelindung diri yang sesuai dan sahkan bahawa litar dinyahtenaga sepenuhnya menggunakan penguji voltan. Jika anda tidak pasti tentang sebarang aspek pemasangan elektrik, berunding dengan juruelektrik berlesen. Kerja elektrik yang tidak betul boleh mengakibatkan renjatan elektrik, kebakaran, kecederaan serius atau kematian. Permit dan pemeriksaan tempatan mungkin diperlukan untuk pemasangan elektrik. Panduan ini adalah untuk tujuan maklumat dan tidak menggantikan kepakaran elektrik profesional atau keperluan pematuhan kod. Keselamatan anda dan keselamatan orang lain bergantung pada amalan pemasangan yang betul dan pematuhan ketat kepada semua kod dan peraturan yang berkenaan.
Sumber Rujukan
"Taburan Medan Elektrik di sekitar Mencemarkan Zarah Wayar Di Dalam Saluran Bas Bertebat Gas"
โReka bentuk Sistem Pemacuan Kabel Digerakkan Motor DC Berprestasi Tinggi untuk Peranti Kompakโ
โSimulasi Interaksi Struktur Bendalir Susunan Tiub Berbalut Wayar Menggunakan Grid Oversetโ
Soalan Lazim (Soalan Lazim)
Apakah saiz konduit yang diperlukan untuk 10-3-wayar?
Saiz konduit untuk 10-3 wayar secara amnya bergantung kepada bilangan konduktor yang dijalankan dan jenis konduit yang digunakan. Satu wayar 10-3 biasanya memerlukan konduit PVC 1 inci. Walau bagaimanapun, jika lebih daripada satu kabel sedang dijalankan atau jika terdapat beberapa selekoh, saiz konduit perlu ditingkatkan untuk menyediakan ruang yang cukup dan untuk mengelakkan terlalu panas.
Bolehkah saya menggunakan konduit PVC jadual 40 untuk 10-3 wayar?
Jadual 40 konduit PVC boleh digunakan untuk konduit untuk 10-3 wayar. Ia menawarkan perlindungan yang sangat baik tetapi ringan dan mudah digunakan. Jika digunakan sebagai pengebumian terus, pastikan saluran itu dinilai untuk kegunaan bawah tanah.
Apakah perbezaan antara jadual 40 dan jadual 80 PVC untuk saluran?
Berfungsi sebagai saluran yang lebih tebal untuk lebih ketegaran dan perlindungan terhadap gegaran, jadual 80 dinding saluran PVC adalah lebih tebal daripada jadual 40 dinding. Secara amnya, untuk kebanyakan situasi kediaman untuk 10-3 wayar, jadual 40 sudah memadai. Walau bagaimanapun, untuk kawasan yang terdedah kepada impak, jadual 80 adalah yang terbaik.
Bolehkah tiub logam elektrik sesuai untuk wayar 10-3?
Sudah tentu, tiub logam elektrik boleh digunakan untuk 10-3 wayar kerana ia memberikan rintangan kakisan dan perlindungan terhadap kerosakan fizikal. Ia meningkatkan perlindungan yang ditawarkan oleh saluran dalam kes apabila perlindungan tambahan diperlukan.
Bagaimanakah saya menentukan saiz konduit yang sesuai untuk berbilang selekoh?
Apabila menjalankan berbilang selekoh, ingat jumlah kapasiti isian untuk 10-3 wayar. Ia mungkin perlu untuk meningkatkan saiz konduit disebabkan oleh selekoh tambahan dan untuk memberi wayar di dalam ruang yang cukup untuk mengelakkan terlalu panas, mengikut keperluan NEC 300.5.
Bolehkah seseorang menggunakan PVC atau saluran logam tegar untuk pemasangan 10-3 wayar?
Kedua-dua PVC dan konduit logam tegar boleh diterima untuk melindungi 10-3 wayar. PVC, yang ringan, tahan kakisan dan mudah digunakan, diutamakan dalam kebanyakan tetapan kediaman. Untuk konduit logam tegar dengan ketahanan yang lebih tinggi dan perlindungan terhadap kerosakan mekanikal yang berat, pemasangan hendaklah dalam persekitaran yang lebih industri. Pilihan pada dasarnya bergantung pada keperluan pemasangan anda dan elaun mengikut kod dalam bidang kuasa anda.
Adakah kod tempatan membenarkan kabel UF-B dijalankan dalam saluran?
Ya, kod tempatan selalunya membenarkan penggunaan kabel UF-B dalam konduit, selagi pemasangan memenuhi semua keperluan dan piawaian keselamatan. Adalah lebih baik untuk merujuk keperluan tempatan ini untuk memastikan pematuhan semasa perancangan pemasangan.
Apakah saiz konduit yang biasanya disyorkan untuk pendawaian unit penyaman udara?
Bergantung pada tolok wayar yang digunakan, saiz saluran untuk pemasangan penghawa dingin berbeza-beza. Untuk wayar 10-3, biasanya digunakan untuk litar 30-amp, konduit 1 inci biasanya digunakan, tetapi kod atau garis panduan tempatan harus diperiksa untuk memastikan pemasangan yang betul.
Apakah jenis wayar yang perlu saya gunakan dalam saluran?
Apabila meletakkan wayar dalam konduit, gunakan wayar THWN (haba termoplastik dan bersalut nilon kalis air). Wayar ini sesuai untuk lokasi basah dan kering kerana ia memberikan perlindungan yang sangat baik terhadap haba dan aplikasi logam lembapan.โ
