16 mm gepantserde kabel: 3-aderige SWA koperen stroomkabel

Veiligheid, efficiëntie en duurzaamheid zijn drie cruciale factoren om te overwegen bij het kiezen van een kabel voor een elektrische installatie. Uit de vele beschikbare opties is een gepantserde kabel van 16 mm een ​​gemakkelijke en veelzijdige keuze voor zowel huishoudelijke als industriële toepassingen. Waarom is deze specifieke kabel zo populair geworden? In deze gids beantwoorden we vragen zoals hoe de kabel werkt, de structuur ervan en welke tips of voorzorgsmaatregelen u moet nemen bij het gebruik ervan. Net als alle andere dingen hebben gepantserde kabels van 16 mm enkele voor- en nadelen; we zullen ze bespreken zodat u goed geïnformeerd bent. Of u nu een ervaren elektricien bent of een doe-het-zelver, deze blogpost is waardevol om u te helpen bij het plannen van uw elektrische projecten.

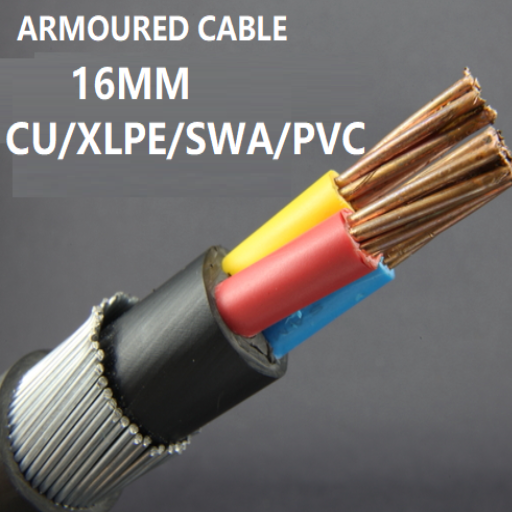

Wat is een 16mm gepantserde kabel?

Definitie en doel van gepantserde kabel

Een gepantserde kabel is een elektrische kabel die speciaal is ontworpen om verdere mechanische belasting door schokken, trillingen, slijtage of andere schadelijke krachten te weerstaan. Hij bevat een binnengeleider voor elektrische transmissie en een isolerende laag om lekkage te voorkomen. De kabel is ook voorzien van een beschermlaag van sterkere materialen. Het belangrijkste kenmerk is de staaldraad- of tapepantsering, die de kabel beschermt tegen mechanische schade zoals stoten, vocht, chemicaliën en andere externe factoren.

Gepantserde kabels vormen een essentieel onderdeel van veel industrieën en worden gebruikt in gereedschappen en apparaten die gevoelig zijn voor ernstige slijtage. Ze worden veel gebruikt in woningen, industriële installaties, stroomdistributiesystemen en andere buiten- en ondergrondse toepassingen. De stalen of aluminium pantsering versterkt niet alleen de kabel, maar maakt ook de constructie van versterkte kabels mogelijk die nodig zijn voor het veilig transporteren van elektriciteit onder hoge spanning.

Gepantserde kabels met geleiders van 16 mm² tot 300 mm² worden beschouwd als geschikte kabels voor het verwerken van elektrische stroomsterktes van 40 tot meer dan 600 ampère, afhankelijk van het kabeltype en de gebruikte isolatie. Versterking van 16 mm gepantserde kabels in standaardinstallaties heeft bijvoorbeeld vaak een capaciteit van 70 ampère, terwijl 35 mm tot 115 ampère kan ondersteunen. Bovendien verhogen isolatietypen zoals XLPE (cross-linked polyethyleen) de weerstand tegen oververhitting en breuk, waardoor betrouwbaarheid gedurende lange perioden wordt gegarandeerd.

Naast mechanische bescherming bieden gepantserde kabels ook weerstand tegen elementen zoals blootstelling aan uv-licht, vocht en temperatuurschommelingen. Dit maakt ze essentieel voor datacommunicatie-infrastructuur, projecten voor hernieuwbare energie zoals zonne- en windparken, en zelfs elektriciteitsdistributienetwerken. Met hun sterke constructie en effectieve elektrische geleiding bepalen gepantserde kabels functies in geavanceerde elektrische systemen.

Componenten van 16 mm gepantserde kabel

Een 16 mm gepantserde kabel bestaat uit verschillende componenten die de functionaliteit en effectiviteit garanderen. Een efficiënt ontwerp dat bestand is tegen zware omstandigheden, garandeert de betrouwbaarheid en duurzaamheid.

• Geleider – Kabels gebruiken doorgaans koper of aluminium als geleiders, omdat deze elektriciteit met een lage weerstand kunnen geleiden.
• Isolatie: geleiders worden omgeven door beschermende lagen, zoals vernet polyethyleen (XLPE) of PVC. Deze lagen geleiden elektrische stromen en zorgen voor de veiligheid van de gebruiker.
• Bedding – Een laag PVC, ook wel bedding genoemd, beschermt de draden, beperkt mechanische schade en helpt bij het beschermen van de interne structuur.
• Pantsering – Dit helpt om weerstand te bieden aan externe druk of impact en zorgt voor bepantsering met staaldraad of aluminium.
• Buitenmantel – Deze duurzame laag, gemaakt van PVC of polyethyleen, beschermt de kabel tegen schade door vocht, straling en temperatuurschommelingen.

Deze componenten werken samen om de robuuste prestaties van 16 mm gepantserde kabels in residentiële, industriële en commerciële elektrische systemen te garanderen.

Soorten isolatie die worden gebruikt in gepantserde kabels

Gepantserde kabels worden vervaardigd met verschillende isolatiematerialen voor specifieke operationele en omgevingsvereisten. Deze materialen garanderen veiligheid, efficiëntie en duurzaamheid in elektrische systemen. Hieronder vindt u enkele veelgebruikte soorten isolatie in gepantserde kabels:

• PVC (Polyvinylchloride) isolatie

Vanwege de betaalbaarheid, sterkte en bestendigheid tegen chemicaliën en vocht is PVC een van de populairste isolatiematerialen. Het is geschikt voor algemene toepassingen in woningen en lichte industriële omgevingen waar matige bescherming tegen mechanische schade en temperaturen vereist is. Het temperatuurbereik voor gebruik met gepantserde kabels, geïsoleerd met PVC, loopt op tot 70 °C.

• XLPE (Cross-Linked Polyethyleen) Isolatie

XLPE wordt veel gebruikt in hoogspanningstoepassingen vanwege de opmerkelijke mechanische duurzaamheid, de bestendigheid tegen hogere temperaturen (continu tot 90 °C) en de verbeterde elektrische, UV-, verouderings- en chemische bestendigheid ten opzichte van PVC. Deze eigenschappen maken XLPE geschikt voor extreme omgevingen.

• Ethyleen-propyleenrubber (EPR) isolatie

EPR wordt veel gebruikt voor midden- en hoogspanningskabels vanwege hun flexibiliteit en betrouwbare prestaties bij extreme temperaturen (-40 °C tot 90 °C). De thermische stabiliteit, flexibiliteit, ozonbestendigheid en waterbestendigheid zijn geschikt voor gebruik buitenshuis en op zee.

• Low Smoke Zero Halogen (LSZH) isolatie

LSZH is een goede keuze voor ruimtes waar gezondheidszorg, onderwijs en grote openbare bijeenkomsten plaatsvinden, omdat het geen giftige halogeengassen of veel rook produceert bij verbranding. Hoewel het duurder is dan PVC, biedt LSZH-isolatie gemoedsrust wanneer elke seconde telt tijdens een ramp.

• Natuurlijke en synthetische rubberisolatie

Rubberisolatie biedt vochtregulatie, flexibiliteit en thermische stabiliteit. Ze zijn het meest geschikt voor gespecialiseerde sectoren zoals olie- en gaswinning of de zwaardere omstandigheden van het leger, waar kabels extreme omstandigheden doorstaan.

Elk type isolatie voldoet aan de specifieke industriële behoeften, waardoor gepantserde kabels beter kunnen functioneren. De keuze van het isolatietype op basis van de bedrijfsspanning, omgevingsfactoren, thermische vereisten en naleving van veiligheidsvoorschriften bepaalt hoe effectief de isolatie presteert.

Wat zijn de toepassingen van 16mm gepantserde kabel?

16 mm gepantserde kabel is zeer gewild voor betrouwbare stroomoverdracht in commerciële en industriële toepassingen. Enkele veelvoorkomende voorbeelden zijn het leveren van elektriciteit aan gebouwen, het distribueren van stroom, werkzaamheden op bouwplaatsen en het aanleggen van buiten- en ondergrondse installaties. Door de constructie is deze kabel ideaal voor omstandigheden die een hoge mate van bescherming tegen mechanische belasting vereisen, zoals schokken of extreme weersomstandigheden. Bovendien wordt deze kabel vaak gebruikt voor de voeding van apparatuur zoals machines en buitenverlichtingssystemen, waar veiligheid en prestaties cruciaal zijn.

Waarom kiezen voor een 16 mm 3-aderige SWA-gepantserde kabel?

De eigenschappen van de 16 mm 3-aderige SWA-gepantserde kabel maken hem uniek in vergelijking met andere beschikbare opties. De kabel is voorzien van een staaldraadpantser, dat mechanisch sterk is en bestand is tegen schokken van buitenaf. Hierdoor is hij geschikt voor gebruik onder de grond en buitenshuis, zelfs bij slecht weer. Enkele belangrijke redenen om de kabel te gebruiken zijn:

• Grotere stroomdoorvoercapaciteit: Deze 16 mm 3-aderige kabel kan een verbazingwekkende hoeveelheid elektriciteit transporteren. Hij heeft een stroomdoorvoercapaciteit van ongeveer 94 ampère bij directe inbouw en 86 ampère in leidingsystemen. Deze functie stelt gebruikers in staat om zware industriële instrumenten, HVAC-apparatuur en elektrische voertuigladers te gebruiken zonder zich zorgen te hoeven maken over de energievoorziening.
• Isolatie en spanningsclassificatie: De kabel heeft een 600/1000 V-classificatie, net als de meeste standaardkabels, wat betekent dat hij geschikt is voor gebruik in woningen, bedrijven en fabrieken. Hij is gemaakt van crossover polyethyleen (XLPE), wat zorgt voor een uitstekende duurzaamheid en een gebruikstemperatuur tot 90 °C.
• XLPE-kabels worden vaak gebruikt voor ondergrondse toepassingen of gebieden die blootgesteld worden aan zware externe omstandigheden. De staaldraadpantsering draagt ​​bij aan hun betrouwbaarheid door ze te beschermen tegen vocht, corrosie en fysieke schade. Dankzij deze eigenschappen zijn de kabels ideaal voor gebruik op slecht bewaakte bouwplaatsen en plaatsen die blootstaan ​​aan mechanische belasting en chemicaliën.
• Naleving van veiligheidsnormen: De 16 mm 3-aderige SWA-gepantserde kabel voldoet aan de Britse normen, zoals BS5467, met betrekking tot brandveiligheid, operationele veiligheid en beperking van elektromagnetische interferentie (EMI). Dit is van cruciaal belang voor gevoelige elektrische installaties.
• Lange levensduur: Dankzij de stevige constructie van de elektriciteitskabel is er nauwelijks vervanging nodig, is er minder onderhoud nodig en is de kabel langdurig betrouwbaar.

De 16 mm 3-aderige SWA-gepantserde kabel is ongeëvenaard op het gebied van veiligheid en betrouwbaarheid onder extreme omstandigheden, waardoor deze geschikt is voor huishoudelijke en industriële toepassingen en voor aansluiting op duurzame energiesystemen.

Binnen- versus buitentoepassingen

Bij toepassingen binnenshuis ligt de nadruk op flexibiliteit, brandveiligheid en kosteneffectiviteit, terwijl bij toepassingen buitenshuis de nadruk meer ligt op mechanische bescherming en weersbestendigheid.

Parameter	Binnen	Buiten
Isolatie	Basis PVC	Weersbestendig
Duurzaam	Gemiddeld	Hoge
Flexibiliteit	Hoge	Gemiddeld
Kosten	Lagere	Hoger
Bescherming	minimaal	Verbeterde
Gebruik	Kantoren, woningen	Ondergronds, Open
Compliant	Vuur vrij	Weerbestendig

Wat zijn de voordelen van het gebruik van 16 mm gepantserde kabel?

1. Duurzaamheid – Dankzij de stalen draadpantsering is de 16 mm gepantserde kabel bestand tegen extreme omstandigheden, omdat deze beschermd is tegen fysieke schade.
2. Veiligheid: de kans op elektrische storingen, zoals kortsluiting of externe storingen, neemt af en vergroot de veiligheid van de constructie.
3. Veelzijdigheid – Deze kabel levert overal betrouwbare resultaten en is toepasbaar in residentiële, commerciële en industriële omgevingen.
4. Weerbestendigheid: de kabel kan zowel binnen als buiten worden geïnstalleerd en is bestand tegen extreme weersomstandigheden en andere elementen.
5. Langetermijnkostenbesparing: gepantserde kabels zijn betrouwbaar, gemaakt van 16 mm draad en vergen weinig onderhoud, waardoor u op de lange termijn enorm op kosten kunt besparen.

Mechanische beschermingsfuncties

De 16 mm gepantserde kabel is voorzien van een sterke mechanische bescherming die bestand is tegen zware omgevingsomstandigheden. De staaldraadpantsering (SWA) biedt uitzonderlijke bescherming tegen fysieke schade zoals stoten, beknelling en zelfs snijwonden. Deze kabel werkt het beste in gebieden met veel zware machines of voetgangersverkeer. Bovendien is de kabel ontworpen om spanning te weerstaan ​​en tegelijkertijd de interne geleiders te beschermen, zodat er geen onderbrekingen in de knelpunten van de elektrische stroom optreden.

Duurzaamheid en levensduur

Onvolkomenheden zoals slijtage door tijd of overmatige druk, temperatuurschommelingen, snijwonden en schaafwonden hebben geen invloed op de SWA-kabels. Dit maakt de SWA-kabel een optimale keuze voor extreme omstandigheden die 24 uur per dag in bedrijf zijn. Uit recent onderzoek blijkt dat steeds meer mensen uit verschillende sectoren vertrouwen op SWA-kabels vanwege hun hoge betrouwbaarheid in ondergrondse centra, buitenruimtes en gebieden met hoge vochtigheids- of temperatuurschommelingen. De SWA garandeert niet alleen het behoud van elektrische prestaties, maar minimaliseert ook de maximale logische downtime, waardoor kostenefficiënte operationele strategieën aanzienlijk worden gereduceerd.

Veiligheidsnormen en naleving

Voor SWA-kabels is het cruciaal om te voldoen aan veiligheidsnormen en andere regelgeving. Deze kabels ondergaan strenge tests door diverse instanties, zoals de International Electrotechnical Commission (IEC) en het British Standards Institute (BSI). Naleving garandeert bijvoorbeeld dat SWA-kabels en andere componenten zodanig worden geproduceerd, getest en geïnstalleerd dat het gevaar voor gebruikers en apparatuur tot een minimum wordt beperkt. In dit verband zijn de prestatienormen voor laagspannings-SWA-kabels vastgelegd in BS 5467 en BS 6724, die de geschiktheid voor diverse industriële en commerciële toepassingen garanderen.

Bovendien worden SWA-kabels vaak onderworpen aan tests op brandbaarheid, isolatie-integriteit en waterbestendigheid om hun betrouwbaarheid in diverse omgevingen te garanderen. Naleving van dergelijke normen draagt ​​bij aan de naleving van wettelijke eisen en verhoogt de betrouwbaarheid van elektrische systemen. Daarom hebben SWA-kabels de voorkeur voor moderne infrastructuur.

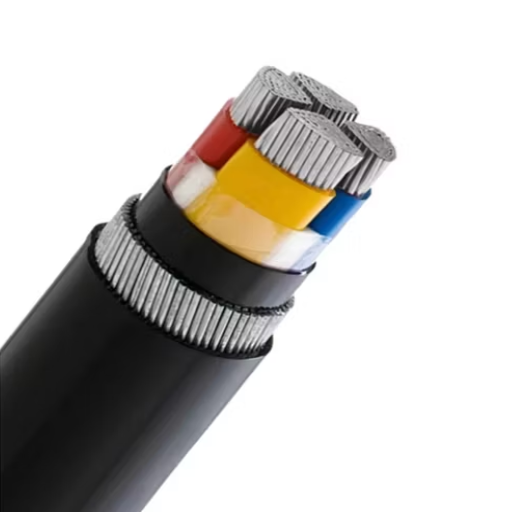

Waar kan ik 16mm gepantserde kabel kopen?

Het is cruciaal om bij de aankoop van 16 mm gepantserde kabel te kopen bij gerenommeerde leveranciers die kwaliteit garanderen. Goedgekeurde opties zijn onder andere gespecialiseerde elektrotechnische groothandels, doe-het-zelfzaken en gecertificeerde online leveranciers. Gerenommeerde leveranciers zoals RS Components, Screwfix en Toolstation hebben diverse gepantserde kabels op voorraad met gedetailleerde beschrijvingen en eerlijke prijzen. Veel leveranciers hebben bovendien hun eigen websites die directe aankopen mogelijk maken, waardoor de merkintegriteit gewaarborgd blijft.
Het is van essentieel belang om vooraf te controleren of de kabels voldoen aan de relevante normen en geschikt zijn voor het beoogde gebruik.

Kostenoverwegingen en budgettering

Bij het beoordelen van de kosten van gepantserde kabels moeten het kabeltype, de samenstelling, de lengte en zelfs de gebruikte materialen in overweging worden genomen. Koperdraden zijn bijvoorbeeld vaak duurder dan aluminiumkabels, omdat koper een betere geleiding en extreem duurzame eigenschappen heeft. Momenteel lijken versterkte kabels tussen de 100 en 150 euro te kosten. $1to$4 per voet voor kabels met een kleinere diameter en meer dan $ 10 voor kabels met een grotere diameter. In bulk zijn deze kabels zeer kosteneffectief en geschikt voor grotere taken.

Om een ​​project goed te begroten, moet men rekening houden met externe factoren, montagebehoeften en draagvermogen, naast andere vereisten. Bovendien moeten er extra kosten worden gereserveerd voor het installeren van kabelwartels en verschillende connectoren. Het is altijd verstandig om de prijzen van leveranciers te vergelijken, omdat kostenstijgingen tijdelijk worden weggenomen en de beschikbaarheid op de lange termijn afneemt. Zo blijven waarde en kosten in evenwicht.

Aankoopopties: op maat gesneden versus standaardlengtes

Parameter	Op maat gesneden	Standaard lengtes
Flexibiliteit	Hoge	Laag
Kosten	Per voet	Bulkprijzen
Afval	minimaal	Potentiële overmaat
Beschikbaarheid	Op Maat Gemaakt	Vooraf gedefinieerde
Convenience	Afgestemd	Klaar voor verzending

Referentiebronnen

1. ONTWERP VAN 500 kVA, 11/0.415 kV ONDERSTATION -

   Er worden ideeën besproken voor het gebruik van 16 mm gepantserde kabels in het ontwerp van onderstations.

2. Beurs bij UWindsor -

   Bevat presentaties van meer technische aard over bepantsering en de toepassing ervan.

Veelgestelde vragen (FAQ's)

V: Wat zijn de specificaties van een 16mm gepantserde kabel?

A: De 16 mm gepantserde kabel is een 3-aderige SWA koperen stroomkabel met een koperen geleider, XLPE-isolatie en een staaldraadgepantserde (SWA) constructie. Deze kabel is ontworpen voor stroomtransmissie en -distributie in veeleisende omgevingen.

V: Kan ik de 16 mm 3-aderige gepantserde kabel gebruiken voor installaties buitenshuis?

A: De 16 mm 3-aderige gepantserde kabel is geschikt voor binnen- en buitengebruik. De staaldraadpantsering biedt extra bescherming tegen fysieke schade en omgevingsfactoren.

V: Welk type installatie wordt aanbevolen voor 16 mm gepantserde kabel?

A: Het is raadzaam om de 16 mm gepantserde kabel door een gekwalificeerde elektricien te laten installeren. Een correcte installatie zorgt ervoor dat de kabel veilig vastzit en voldoet aan de elektrische normen.

V: Wat is de betekenis van de stalen draadpantsering in deze stroomkabel?

A: De staaldraadpantsering biedt extra bescherming tegen mechanische schade, waardoor de kabel betrouwbaar en veilig is voor gebruik in veeleisende omgevingen. Het maakt ook directe ingraving mogelijk.

V: Welke schoenplaat moet ik gebruiken om de 16mm-kabel vast te zetten?

A: Voor het vastzetten van de 16mm-kabel is het het beste om schoenplaatjes te gebruiken die compatibel zijn met de buitenmantel en diameter. Dit zorgt voor een stevige grip zonder de kabel te beschadigen.

V: Hoe kan ik de staat van mijn 3-aderige gepantserde kabel inspecteren?

A: Bij een regelmatige inspectie van kabels wordt gecontroleerd op zichtbare schade en of de stalen draadmantel intact is. Ook wordt gecontroleerd of er geen tekenen van corrosie of slijtage zijn op de PVC-buitenmantel.

V: Welk geleidermateriaal wordt gebruikt in de 16mm gepantserde kabel?

A: De 16mm gepantserde kabel maakt gebruik van gewoon gegloeid koperdraad als geleidermateriaal, wat zorgt voor uitstekende geleiding en prestaties bij elektrische toepassingen.

V: Is de XLPE-geïsoleerde kabel geschikt voor corrosieve omgevingen?

A: Ja, de geïsoleerde XLPE-kabel is ontworpen om bestand te zijn tegen corrosieve omgevingen. Hierdoor is hij geschikt voor verschillende toepassingen waarbij blootstelling aan schadelijke stoffen kan optreden.

V: Hoe gaat de 16mm gepantserde kabel om met de vraag naar elektriciteit?

A: De 16mm gepantserde kabel is ontworpen om te voldoen aan hoge elektrische eisen en is daardoor ideaal voor stroomtransmissie en -distributie in residentiële en commerciële omgevingen.

V: Waar kan ik een betrouwbare leverancier vinden van 16 mm 3-aderige gepantserde kabels?

A: U kunt betrouwbare leveranciers voor de 16 mm 3-aderige gepantserde kabel vinden via elektrotechnische groothandelaren, online retailers of gespecialiseerde elektrotechnische leveranciers die aanvullende informatie over hun producten kunnen verstrekken.
