Na fiação elétrica, segurança e funcionalidade são primordiais. Ao instalar subpainéis de 100 amperes, é necessário selecionar o tamanho e o tipo corretos de fio para evitar danos à casa e garantir o bom funcionamento do sistema elétrico. Este guia visa ajudar proprietários, entusiastas de bricolage e profissionais a compreender claramente os requisitos para a seleção de fios para um sistema de energia. Subpainel de 100 amperesDa decodificação dos tipos de fios à importância do dimensionamento adequado, este artigo o guia por cada etapa do processo. Seja para atualizar o sistema, adicionar circuitos extras ou iniciar um novo projeto, este artigo fornecerá as melhores informações para uma tomada de decisão informada e para evitar erros dispendiosos.
Introdução aos subpainéis de 100 amperes
O subpainel de 100 A é um painel elétrico secundário que fornece energia adicional para locais ou circuitos específicos dentro de um edifício. Normalmente, ele é instalado quando não há espaço suficiente no painel principal para acomodar circuitos adicionais ou quando a energia precisa ser controlada em áreas separadas de uma propriedade, como garagem, oficina ou porão. Além disso, um subpainel bem instalado garante a distribuição segura e eficiente da eletricidade, evitando sobrecarga do painel principal. Dessa forma, oferece-se maior flexibilidade para controlar o consumo de energia. Além disso, o subpainel deve ser instalado de acordo com os códigos e regulamentos elétricos locais para garantir sua segurança e confiabilidade.
O que é um subpainel de 100 amperes?
Um subpainel de 100 A é um painel elétrico que fornece uma capacidade adicional de 100 A para distribuir energia a espaços ou circuitos específicos dentro de uma propriedade. Por exemplo, pode ser instalado em residências maiores ou em situações em que o painel elétrico principal não tenha barramentos disponíveis para circuitos adicionais, ou onde seja necessário alocar espaço para um gerenciamento de energia mais eficiente. A classificação de 100 A é a capacidade máxima de corrente que o subpainel pode suportar, tornando-o adequado para alimentar garagens, oficinas e outras áreas com alta demanda elétrica.
Ao instalar um subpainel de 100 A, a fiação adequada é crucial para a segurança e a conformidade com o código elétrico. Um subpainel de 100 A normalmente requer um cabo de alimentação com quatro fios: dois fios fase, um fio neutro e um fio terra, todos conectados a um disjuntor bipolar de 100 A correspondente no painel principal. O tamanho do fio a ser usado para um subpainel de 100 A provavelmente seria Cobre calibre 4 ou alumínio calibre 2, dependendo da distância do trecho entre o painel principal e o subpainel. Fio de cobre calibre 4 funcionará para trechos de menos de 100 pés, mas se o trecho for mais extenso, pode ser necessário um fio mais pesado para reduzir a queda de tensão.
Um subpainel de 100 amperes fornece energia suficiente para diversas aplicações, como sistemas de climatização (HVAC), máquinas pesadas ou qualquer aparelho que consuma muita energia, incluindo fogões e secadoras elétricos. No entanto, recomenda-se identificar a carga total necessária antes de sobrecarregar o subpainel. Peça a um eletricista licenciado para analisar sua propriedade e, da mesma forma, considere a instalação do seu subpainel, levando em consideração o código elétrico da sua localidade.
Importância da fiação adequada
Informações críticas de segurança: A fiação é um fator-chave para determinar a segurança e a eficiência de qualquer sistema elétrico. Fiação defeituosa ou fiação de gás obsoleta podem levar a incêndios elétricos, picos de energia e falhas no sistema. De acordo com a Electrical Safety Foundation International, aproximadamente 51,000 incêndios elétricos ocorrem em residências a cada ano nos Estados Unidos, resultando em cerca de 500 mortes e US$ 1.3 bilhão em danos materiais. Esses problemas decorrem principalmente de instalações inadequadas, circuitos sobrecarregados ou deterioração dos materiais utilizados na fiação.
A fiação também garante o uso adequado da energia, reduzindo as perdas causadas por resistências ou quedas de tensão. Esse tipo de trabalho exige materiais que atendam a padrões de alto desempenho, como fiação de cobre e cabos isolados, para atender às necessidades energéticas de residências e indústrias modernas. Além disso, a conformidade com as normas nacionais, como a NEC, permite que o sistema elétrico atenda às diretrizes de segurança e se adapte a futuras expansões ou atualizações. Como as inspeções e a manutenção garantem a prevenção de riscos, a fiação elétrica é parte integrante da infraestrutura de qualquer edifício.
Aplicações típicas de subpainéis de 100 amperes
Um subpainel de 100 amperes é ideal para fornecer energia adicional a áreas específicas de uma propriedade quando o painel central não pode ser expandido com circuitos adicionais. Os usos típicos incluem:
- Operar uma garagem, oficina ou edifício externo onde ferramentas e equipamentos pesados, como serras elétricas ou compressores de ar, são empregados
- Ampliações ou remodelações residenciais para fornecer circuitos dedicados para novos eletrodomésticos, iluminação ou HVAC
- Áreas de alta carga, como cozinhas e lavanderias, onde a energia é distribuída sob demanda
- Circuitos dedicados para estações de carregamento de veículos elétricos
- Sistemas elétricos para piscinas e spas

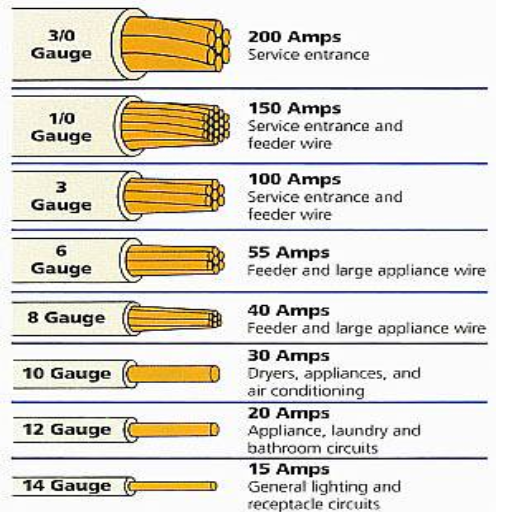

Tipos de fios para subpainéis de 100 amperes
Ao conectar um subpainel de 100 A, dois tipos principais de fio são usados: fio de cobre e fio de alumínio. Cada opção tem suas próprias considerações:
Fio de cobre
Possui melhor condutividade e alta resistência, garantindo assim um desempenho duradouro. Normalmente, um Fio de cobre calibre 4 é necessário para um subpainel de 100 amperes.
Fio de alumínio
Uma boa opção quando a minimização de custos é uma prioridade. Para um subpainel de 100 amperes, Fio de alumínio calibre 2 é normalmente recomendado para garantir uma passagem segura para a carga.
O tamanho do fio deve atender aos requisitos de amperagem e estar em conformidade com os códigos elétricos locais. Também é aconselhável consultar um eletricista licenciado.
Fio de cobre vs. alumínio: comparação detalhada
Vários fatores entram em jogo ao decidir entre fio de cobre e alumínio para usar em instalações elétricas:
| Fator | Fio de cobre | Fio de alumínio |
|---|---|---|
| Condutividade | Excelente – classificação 100% IACS | Bom – 61% de condutividade em peso |
| A durabilidade | Altamente resistente à oxidação e corrosão | Mais propenso à oxidação, requer conectores especiais |
| Custo | Custo inicial mais alto | Significativamente mais barato |
| Peso | Material mais pesado | Mais leve, mais fácil de manusear |
| Segurança (Safety) | Escolha menos reativa e mais segura | Requer técnicas de instalação adequadas |
Benefícios do uso de fio de cobre
- Excelentes propriedades de condutividade com muito pouca perda de energia
- Resistente à corrosão, o que o torna duradouro e requer menos manutenção
- Dúctil e pode ser dobrado ou moldado sem quebrar
- Material altamente condutor térmico, dissipando calor de forma eficaz
- Condutor confiável, eficiente e resiliente para sistemas elétricos
Benefícios do uso de fio de alumínio
- Uma alternativa mais barata ao fio de cobre
- Econômico para grandes projetos ou instalações extremamente longas
- Pesa menos que o cobre, mais fácil de manusear
- Causa menos estresse nos elementos estruturais de aço, especialmente nas linhas aéreas
- Excelente relação condutividade-peso
- As ligas de alumínio modernas são mais duráveis e resistentes à corrosão
Em última análise, a decisão de usar fio de cobre ou alumínio depende da natureza específica da aplicação, do orçamento e dos requisitos de longo prazo. Certifique-se de que o fio e a instalação estejam em conformidade com os códigos elétricos locais e considere consultar um eletricista profissional para obter orientação sobre a opção mais adequada para o seu projeto.

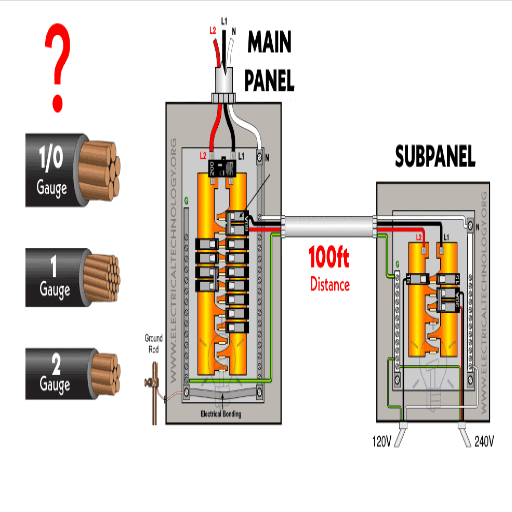

Escolhendo o tamanho certo do fio para seu subpainel de 100 amperes
O tamanho do cabo recomendado é geralmente cobre calibre quatro ou alumínio calibre dois Para subpainéis de 100 amperes. Com essa classificação, o fio normalmente deve transportar toda a corrente com segurança, geralmente quando atinge a distância máxima possível dentro dos limites permitidos. À medida que o comprimento do cabo aumenta, o tamanho do fio às vezes é aumentado para compensar a queda de tensão. Consulte sempre os códigos e regulamentos elétricos locais ou um eletricista licenciado para garantir o tamanho de fio adequado para sua instalação específica.
Compreendendo AWG (American Wire Gauge)
O sistema AWG (American Wire Gauge) é uma escala padronizada de diâmetros de fios. Este sistema varia de 0000 (4/0), o maior tamanho, a 40, o menor, e fios mais finos correspondem a números maiores. Por exemplo, o fio de número 12 é mais grosso que o fio de número 14. O diâmetro do fio afeta a resistência e a capacidade de corrente. Portanto, eles são essenciais em uma instalação elétrica segura e eficiente.
Tabela de Ampacidade de Fios AWG
| Tamanho AWG | Ampacidade Máxima | Aplicações típicas |
|---|---|---|
| 14 AWG | Ampères 15 | Circuitos de iluminação, pequenas tomadas |
| 12 AWG | Ampères 20 | Tomadas gerais, alguns eletrodomésticos |
| 10 AWG | Ampères 30 | Aquecedores de água elétricos, grandes eletrodomésticos |
| 8 AWG | Ampères 40 | Fogões elétricos, grandes condicionadores de ar |
| 6 AWG | Ampères 55 | Alimentadores de subpainéis, equipamentos grandes |
| 4 AWG | Ampères 70 | Subpainel de 100 amperes (cobre) |
| 2 AWG | Ampères 95 | Subpainel de 100 amperes (alumínio) |
Além da ampacidade, a queda de tensão é outro fator que precisa ser levado em consideração. A queda de tensão ocorre em longas distâncias e afeta negativamente a eficiência de um circuito elétrico. Para evitar quedas excessivas de tensão, fios mais grossos são usados em trechos longos.
Para segurança e conformidade, sempre verifique as recomendações de tamanho dos fios com o código ou as normas elétricas locais. Uma compreensão adequada do AWG garante um bom desempenho e reduz o risco de problemas decorrentes do dimensionamento incorreto dos fios.
Calculando o tamanho do fio para diferentes distâncias
Em cálculos de dimensionamento de fios que envolvem distâncias variadas, é preciso considerar a queda de tensão, a amperagem e a distância total entre a fonte e a carga. A queda de tensão é exacerbada pela resistência em distâncias maiores, resultando em efeitos adversos na eficiência do sistema elétrico. Para persuadir os técnicos a manter a queda de tensão em 3% ou menos, a bitola do fio deve ser selecionada com base na corrente transportada em amperes e na distância em questão, para que quantidades significativas de energia não sejam perdidas.
Diretrizes de distância:
- Para distâncias mais curtas com baixa amperagem, fios de calibre 12 ou 14 podem ser suficientes
- Quanto maior o comprimento ou maior a potência, maior deve ser o fio, como 10 AWG ou mesmo 6 AWG, para evitar uma queda de tensão tremenda.
- Calculadoras e gráficos estão disponíveis gratuitamente na Internet para simplificar o processo, levando em consideração a distância, a corrente de carga e a tensão.
É essencial respeitar os códigos e normas elétricas locais, estabelecidos para garantir segurança e confiabilidade. O superdimensionamento de um fio pode aumentar os custos, mas proporciona melhor desempenho e menor geração de calor a longo prazo. Em caso de dúvida, consulte sempre um eletricista licenciado para ajudá-lo a determinar o fio mais adequado às suas necessidades e executar todas as instalações de acordo.
Considerações sobre instalação de subpainéis de 100 amperes
Certifique-se de selecionar um subpainel com capacidade para 100 amperes e que atenda aos requisitos do seu slot. Um disjuntor bipolar de 100 amperes é usado para alimentar o subpainel a partir do painel principal. Para um subpainel de 100 amperes, a bitola do fio normalmente seria cobre nº 4 ou alumínio nº 2, sendo a distância e os requisitos de código o fator decisivo. Uma barra de aterramento deve ser instalada dentro do subpainel, e os fios neutro e terra devem permanecer isolados para evitar riscos à segurança. Além disso, todos os códigos elétricos locais devem ser estudados e as licenças devem ser obtidas, se aplicável. Para garantir a conformidade com os requisitos e a adesão às práticas de segurança, um eletricista é a chave do conhecimento.
Requisitos do cabo de alimentação
A escolha do cabo de alimentação correto para um subpainel de 100 amperes é crucial, pois depende tanto do tamanho do fio quanto da escolha do material, bem como do comprimento do cabo. Normalmente, Cobre #4 AWG ou alumínio #2 AWG É adequado para condutores de até 100 metros de comprimento. Se o comprimento for superior a 100 metros, os condutores devem ser dimensionados para evitar queda de tensão. O cabo de alimentação deve incluir:
- Dois fios quentes (Linha 1 e Linha 2)
- Um fio neutro
- Um fio terra
Nota importante de segurança: O condutor neutro deve ser mantido isolado do solo no subpainel, conforme os requisitos de segurança. Consulte os códigos locais da sua região, pois pode haver requisitos adicionais. Buscar ajuda profissional de um eletricista licenciado só aumentará sua segurança e garantirá a conformidade com os códigos. Certifique-se de obter todas as licenças necessárias antes de iniciar a instalação.
Usando conduíte para painéis de serviço de 100 amperes
Ao instalar conduítes para painéis de serviço de 100 A, o tipo e o tamanho do conduíte devem ser determinados pela bitola do fio e pelo número de condutores. Geralmente, conduítes não metálicos ou de PVC e metálicos ou EMT são usados em ambientes residenciais. Para serviços de 100 A, o tamanho do conduíte mais frequentemente recomendado é 1 ¼ polegada ao puxar condutores de cobre 3 AWG ou condutores de alumínio 1 AWG. Os conduítes devem atender aos requisitos de preenchimento da NEC, pois a superlotação pode levar a superaquecimento ou dificuldades de instalação.
Diretrizes de instalação de conduítes:
- Fixe e fixe os conduítes em um intervalo apropriado, conforme especificado pelas normas locais
- Siga o caminho prático mais curto para minimizar a queda de tensão
- Para fiação externa, o PVC Schedule 40 é normalmente usado
- O PVC da Tabela 80 pode ser necessário para proteção adicional em áreas expostas
- Para instalações subterrâneas, a profundidade da vala deve estar alinhada com os padrões NEC:
- 18 polegadas para enterramento direto
- 6 polegadas quando enterrado em conduíte de metal rígido
Conectores adequados e uma vedação à prova d'água para tais conduítes são essenciais, especialmente para trabalhos ao ar livre. Sempre verifique os requisitos da legislação local, pois algumas autoridades podem ter requisitos adicionais além dos descritos no NEC. Confie exclusivamente a um eletricista licenciado para garantir que a instalação seja segura e atenda aos requisitos da legislação.
Erros comuns de instalação a serem evitados
Erros críticos de instalação
1. Aterramento inadequado
A falta de aterramento adequado em sistemas elétricos é um dos erros mais comuns que levam a riscos de segurança. Certifique-se sempre de que o aterramento seja feito corretamente; caso contrário, uma pessoa pode sofrer um choque elétrico ou os aparelhos podem ser danificados.
2. Usando um tamanho de fio incorreto
Usar um tamanho de fio que não corresponda à carga do circuito causará superaquecimento e aumentará a probabilidade de incêndio. Consulte sempre o NEC e os códigos locais para obter informações sobre o tamanho do fio em sua aplicação específica.
3. Ignorando a sobrecarga do circuito
Circuitos sobrecarregados podem desarmar disjuntores e, na pior das hipóteses, causar um incêndio elétrico devido à conexão de muitos dispositivos em paralelo. Calcule a demanda de corrente e forneça um número adequado de tomadas, juntamente com um disjuntor, para suprir essa demanda.
4. Negligenciar a vedação de um conduíte
Parar em conduítes sem vedação, especialmente aqueles que passam por locais externos ou úmidos, permitirá a entrada de água, resultando em corrosão e danos. Conectores e plugues de conduíte estanques devem ser usados para a vedação.
5. Ignorando atualizações de código
Em um setor que muda rapidamente, é necessário atualizar os códigos com bastante frequência para manter as instalações o mais seguras possível. Não seguir um código atualizado nunca garante uma instalação segura e é penalizado de acordo. Mantenha-se sempre atualizado com os códigos NEC e locais mais recentes.
Ao evitar esses erros comuns, você garante que a instalação seja segura, econômica e compatível com os padrões aplicáveis.

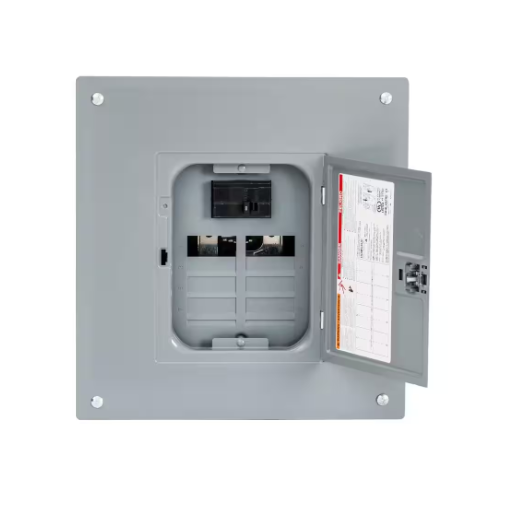

Compreendendo as especificações do painel de serviço de 100 A
Um painel de serviço de 100 amperes é capaz de acomodar uma corrente elétrica de até 100 amperes. Portanto, é considerado ideal para residências de pequeno e médio porte. Geralmente, ele possui um disjuntor principal com capacidade para 100 amperes e vários disjuntores que distribuem a eletricidade com segurança para diversas áreas ou aparelhos. O painel pode atender às necessidades diárias de iluminação, tomadas e eletrodomésticos básicos. É essencial garantir que o painel esteja em conformidade com o código elétrico local e seja instalado por um eletricista licenciado para fins de segurança e conformidade.
Definindo um subpainel de 100 amperes
Se você pensar em um subpainel como um painel de distribuição secundário, ramificando-se de um painel principal para fornecer capacidade e flexibilidade adicionais em circuitos e distribuição, então um subpainel de 100 amperes seria familiar o suficiente para não cumprir sua finalidade se instalado como tal. Por exemplo, uma oficina no porão pode ser alimentada por um subpainel de 100 amperes, garantindo que o painel central não fique sobrecarregado. O subpainel é conectado ao painel principal por meio de um cabo de alimentação, que possui seus próprios disjuntores para controlar e distribuir a energia de forma independente.
Também é fundamental confirmar, ao instalar o subpainel de 100 A, se o painel principal existente pode suportar a carga adicional. Um dos pontos-chave a verificar é o tamanho do fio entre o subpainel e o painel principal. Para um subpainel de 100 A, fios de cobre #4 AWG ou fios de alumínio #2 AWG são geralmente recomendados para transportar com segurança a carga elétrica.
Este tamanho específico de subpainel é suficiente para atender residências ou espaços que exigem uma carga elétrica moderadamente alta. Por exemplo, ele pode acomodar diversos circuitos para tomadas, iluminação, eletrodomésticos e uma pequena carga de HVAC ou aquecedor de água. O aterramento adequado do subpainel é essencial, o que requer uma barra de aterramento separada e o isolamento da barra neutra da barra de aterramento, conforme especificado nos códigos elétricos.
A instalação deve estar em conformidade com os requisitos do Código Elétrico Nacional (NEC) e todas as leis locais aplicáveis. Normalmente, a instalação do subpainel inclui um dispositivo de proteção contra sobrecorrente classificado para o subpainel, como um disjuntor de 100 amperes no painel principal e disjuntores correspondentes no próprio subpainel. É altamente recomendável contratar um eletricista licenciado para a instalação, a fim de garantir a segurança, a conformidade com os códigos e o desempenho ideal.
Comparando painéis de serviço de 100 A e outros tamanhos
| Tamanho do Painel | Apropriado para | Aplicações típicas | Capacidade de Alimentação |
|---|---|---|---|
| 100 Amp | Casas pequenas e médias | Iluminação básica, pequenos eletrodomésticos, HVAC leve | Até 24,000 watts |
| 150 Amp | Casas médias a grandes | Eletrodomésticos padrão, ar central, aquecimento elétrico | Até 36,000 watts |
| 200 Amp | Casas grandes, alta demanda | HVAC de alta resistência, carregadores de carros elétricos e piscinas | Até 48,000 watts |
Há uma avaliação interessante a ser considerada ao comparar o painel de serviço de 100 amperes com outros disponíveis, que envolve a análise detalhada dos requisitos elétricos do imóvel. Um painel de serviço de 100 amperes pode, de fato, atender suficientemente às demandas elétricas de residências pequenas, como iluminação, pequenos eletrodomésticos e unidades de indução de luz ou desembaçador. Por outro lado, residências grandes ou propriedades com demandas de energia mais altas, como carregadores de carros elétricos ou sistemas de climatização de alta potência, podem exigir pelo menos um painel de 150 ou 200 amperes para considerar a respectiva capacidade e flexibilidade futura. Na minha opinião, se eu tivesse que decidir, avaliaria cuidadosamente as necessidades de energia presentes e futuras, selecionando o tamanho do painel que melhor atendesse a essas necessidades sem que o sistema jamais excedesse sua capacidade.
Normas regulatórias para fiação de um subpainel de 100 amperes
Ao conectar um subpainel de 100 amperes, a principal consideração, como os requisitos de segurança e operação, é a conformidade com os códigos elétricos nacionais e locais. No NEC, um cabo de alimentação para um subpainel deve ter o tamanho adequado, normalmente usando Fio de cobre calibre 4 ou fio de alumínio calibre 2 para um alimentador com capacidade de 100 amperes. O condutor de aterramento deve ser instalado e conectado ao subpainel conforme os requisitos da NEC para evitar riscos elétricos.
Principais requisitos regulamentares:
- Dimensionamento adequado dos fios: Deve estar em conformidade com os requisitos de ampacidade da NEC
- Aterramento: Barramentos neutros e de aterramento separados no subpainel
- Conexão da haste de aterramento: Barramento de aterramento conectado ao sistema de haste de aterramento da propriedade
- Proteção de sobrecorrente: Disjuntor de 100 amperes no painel principal
- Requisitos do conduíte: Tipo de conduíte adequado para o ambiente de instalação
- Requisitos de licença: Podem ser necessárias licenças de construção locais
- inspeção: Inspeção profissional para conformidade com o código
Além disso, os barramentos neutro e terra do subpainel devem ser separados, com o barramento de aterramento conectado ao sistema de hastes de aterramento da propriedade, permitindo a dissipação correta das correntes de falha. A energia do painel principal para o subpainel é fornecida por um disjuntor de 100 amperes, e o conduíte usado para passar a fiação é considerado adequado para a instalação, como um conduíte de PVC ou metal para passagem externa ou subterrânea. Sempre confirme os requisitos específicos com os códigos de construção locais, pois eles podem ter um conjunto de regulamentações diferente ou mais rigoroso.
Recomendação Profissional: É altamente recomendável contratar um eletricista licenciado para a instalação de um subpainel de 100 A para garantir o cumprimento de todas as normas e regulamentos de segurança. Um subpainel bem projetado, instalado corretamente e inspecionado adequadamente não só garantirá a conformidade, como também garantirá um sistema elétrico funcional e seguro.
Conclusão
A instalação de um subpainel de 100 A exige uma análise cuidadosa da seleção dos fios, do dimensionamento adequado e da conformidade com os códigos elétricos. Seja escolhendo entre fios de cobre e alumínio, calculando os tamanhos de fio apropriados para diferentes distâncias ou garantindo aterramento e técnicas de instalação adequados, todos os aspectos desempenham um papel crucial na criação de um sistema elétrico seguro e eficiente.
Lembre-se de que trabalhos elétricos apresentam riscos significativos à segurança e possuem requisitos legais específicos. Embora este guia forneça informações abrangentes sobre a seleção de fios e considerações sobre a instalação, é sempre recomendável consultar um eletricista licenciado para o seu projeto específico. A instalação profissional garante não apenas a conformidade com os códigos locais, mas também a segurança da sua propriedade e de seus ocupantes.
Seguindo as diretrizes descritas neste artigo e trabalhando com profissionais qualificados, você pode instalar com sucesso um subpainel de 100 amperes que fornecerá distribuição de energia confiável por muitos anos.
Fontes de Referência
Perguntas Frequentes (FAQs)
Qual tamanho de fio deve ser recomendado para um subpainel de 100 A?
O tamanho do fio geralmente recomendado para um subpainel de 100 A normalmente inclui cobre 4 AWG ou alumínio 2 AWG. Esses tamanhos geralmente são adequados para transportar a carga elétrica com segurança, garantindo que o fio não superaqueça ou sofra queda de tensão.
Até que distância posso instalar um subpainel de 100 A alimentado por fio 4 AWG?
Para a instalação de um fio 4 AWG em um subpainel de 100 A, isso pode ser feito com segurança, dependendo do tipo de fio e da carga. Em geral, um fio de cobre 4 AWG será suficiente para qualquer instalação de até 50 metros. No entanto, o fio de alumínio teria que ser maior devido à sua condutividade relativamente menor.
Quais são os diferentes tipos de fio aceitáveis para um subpainel de 100 amperes?
Podem ser cabos THHN, URD ou MC. O THHN é mais frequentemente encontrado em fiação interna até as paredes. O URD é adequado principalmente para instalações subterrâneas. O cabo MC oferece maior flexibilidade na colocação de condutores dentro do isolamento e é uma escolha popular para aplicações residenciais.
Posso usar um disjuntor de 90 A em um subpainel com capacidade de 100 A?
Geralmente, um disjuntor de 90 A não é recomendado para uso com um subpainel de 100 A, pois não fornecerá a capacidade total necessária para o painel. Em vez disso, um disjuntor de 100 A deve ser usado para que o painel possa suportar com segurança sua carga total.
Qual é a carga máxima para um painel de serviço de 100 amperes?
Um painel de serviço de 100 amperes é projetado para 100 amperes, o que, com um cálculo do fator de demanda, permite cerca de 24,000 watts a 240 volts como carga nominal máxima. Isso é crucial para determinar a carga elétrica total e garante que os circuitos derivados nunca excedam a capacidade do painel.
Qual é a importância de usar o tamanho de fio correto para um subpainel de 100 amperes?
Usar o tamanho correto do fio para um subpainel de 100 A é crucial para segurança e eficiência. O tamanho correto do fio evita o superaquecimento e pode até causar um incêndio; além disso, quedas de tensão podem comprometer a eficiência do sistema em alguns casos, afetando os aparelhos alimentados.
Como determino se preciso de um novo painel ou de um subpainel?
Se suas necessidades elétricas exigirem isso, ou se seus métodos exigirem a instalação de um subpainel para alocar a carga elétrica existente, um novo painel será necessário se sua casa precisar ser adaptada ao código ou se houver demanda.
Quais são algumas vantagens obtidas ao usar fio de alumínio para um subpainel de 100 amperes?
O uso de fio de alumínio para um subpainel de 100 amperes oferece vantagens, incluindo menor custo de material e a vantagem de ser mais leve que o cobre. A chave, no entanto, continua sendo garantir que as conexões estejam firmes e classificar o fio para a amperagem necessária para evitar possível superaquecimento.
Tenho um subpainel de 100 amperes que alimenta outros subpainéis e circuitos?
Sim, um subpainel de 100 A pode ser usado para alimentar vários subpainéis e circuitos. Isso normalmente é feito em residências maiores, onde é necessário distribuir cargas elétricas para diferentes áreas, garantindo a proteção adequada do circuito e o cumprimento dos códigos elétricos.
