Escolhendo o fio do tamanho certo para um circuito de 50 Amp

Compreendendo os circuitos de 50 Amp

Um circuito de 50 A é adequado para configurações residenciais e aplicações comerciais que exigem energia substancial para carregar grandes aparelhos, ferramentas ou equipamentos, como faixas elétricas, RVs elétricos ou sistemas HVAC A operação do disjuntor de pólo duplo permite a saída de 240 volts O dimensionamento adequado do fio é essencial para segurança e eficiência; um fio de cobre ou alumínio de calibre 6 é geralmente recomendado para circuitos típicos de 50 A, com base na carga elétrica, para evitar calor excessivo É sempre aconselhável verificar as especificações de um fio e disjuntor de acordo com o código elétrico local para garantir segurança e conformidade.

O que é um circuito de 50 A?

Circuitos de cinquenta A são o tipo de circuito que comumente vemos Seguindo as convenções estabelecidas, eles podem fornecer 50 amperes a 120 volts ou 240 volts para aparelhos pesados, como fornos elétricos, sistemas HVAC ou conexões elétricas RV Por exemplo, em uma configuração de 240 volts, um circuito de 50 A pode fornecer energia que atinge até 12.000 watts (volts vezes amperes), tornando-o adequado para energizar dispositivos que exigem uma saída elétrica forte e constante.

Independentemente da segurança ou função, a fiação de circuitos de 50 A.M. é primordial, Normalmente, eles são fabricados a partir de condutores de 6 AWG Em algumas aplicações, no entanto, eles podem ser 4 AWG para minimizar a queda de tensão em longas tiragens Normalmente, o circuito utiliza disjuntores de pólo duplo, permitindo que este tipo de circuito lide com tensões mais altas, mantendo padrões de segurança adequados No entanto, dependendo dos requisitos dos aparelhos a serem conectados, o tamanho do fio ou tipo de disjuntor pode variar ligeiramente.

Aplicações de um Circuito de 50 Amp

Corrente elétrica poderosa: O circuito de 50 A pode fornecer uma carga pesada e é instalado em níveis residenciais, comerciais e industriais.

Importância de escolher o tamanho certo do fio

Escolher o tamanho correto do fio para proteger um circuito de carga de 50 A, por sua vez, garante segurança, eficiência e durabilidade A determinação do tamanho do fio em uma aplicação elétrica envolve considerar a capacidade atual, que é a quantidade de corrente que um condutor pode transportar com segurança sem gerar calor excessivo ou ser danificado Para um circuito de 50 A, o padrão American Wire Gauge (AWG) especifica que o tamanho do fio deve ser pelo menos tamanho 6 em cobre O uso de fio de alumínio, por outro lado, requer um tamanho maior de quatro fios porque o alumínio não conduz corrente tão bem quanto o cobre.

Material Fio	Tamanho AWG necessário	Capacidade Atual	Uso Típico
Cobre	6 AWG	55 Amps	Residencial padrão/comercial
Alumínio	4 AWG	Mais de 50 amplificadores	Instalações conscientes do orçamento

Um fio muito pequeno pode superaquecer, resultando em perda de energia e riscos potenciais, como incêndio Por exemplo, um fio subdimensionado aquece durante períodos prolongados de uso atual, não conseguindo utilizar efetivamente a carga atual Pelo contrário, um fio maior do que o necessário contribuiria para despesas desnecessárias sem nenhum benefício.

Considerações Ambientais e de Distância

O comprimento do fio e o ambiente em que ele é colocado são ainda outros elementos a serem considerados Particularmente em longos trechos de fio que transportam eletricidade para grandes propriedades ou instalações externas, a queda de tensão pode se tornar uma preocupação A queda de tensão ocorre a cada 100 pés de fio, potencialmente exigindo fio mais espesso para transportar a corrente Além disso, fios isolados especiais ou aqueles classificados para uso em condições climáticas adversas podem ser justificados em tais instalações expostas ao clima ou embutidas em paredes.

Tamanho e medidor de fio para um disjuntor de 50 Amp

Para um disjuntor de 50 A, o tamanho do fio recomendado é de cobre 6 AWG ou alumínio 4 AWG. O fio de cobre é frequentemente preferido devido à sua condutividade superior e maior durabilidade, embora o fio de alumínio possa ser usado como uma alternativa econômica quando instalado corretamente Mais importante, é necessário garantir que o fio usado seja classificado para 50 amperes e seja adequado para o ambiente em que será instalado, seja interno, externo ou para aplicações subterrâneas Sempre verifique novamente os códigos elétricos locais e, em caso de dúvida, consulte um eletricista licenciado para uma instalação correta.

Determinando o tamanho correto do fio

A escolha do tamanho de um fio é crucial para garantir segurança, eficiência e conformidade regulatória em instalações típicas Um tamanho de fio é escolhido com base na capacidade de transporte de corrente (em amperes), na distância dos fios executados e na queda de tensão, entre outros fatores, bem como na construção do fio, seja ele feito de cobre ou alumínio Por exemplo, um circuito de 50 amperes deve permanecer instalado geralmente por um fio de cobre de calibre 6 ou um fio de alumínio de calibre 4. embora se a corrida for longa, o tamanho do fio deve ser aumentado, considerando a queda de tensão.

Considerações de queda de tensão

As quedas de tensão ocorrem quando a tensão em um fio diminui, desencadeadas pela resistência à medida que a corrente flui, criando assim uma queda de tensão Os padrões da indústria exigem que as quedas de tensão sejam mantidas em 31TP3 T ou menos, o que é especialmente importante para equipamentos sensíveis Uma classificação de execução de fio de 100 pés em um circuito de 50 A exigirá o uso de um fio de cobre de calibre 4 ou um fio de alumínio de calibre 2 para garantir uma queda de tensão aceitável.

Distância	Tamanho do fio de cobre	Tamanho do fio de alumínio	Queda de tensão
Até 50 pés	6 AWG	4 AWG	<2%
50-100 pés	4 AWG	2 AWG	<3%
100-150 pés	3 AWG	1 AWG	<3%
Mais de 150 pés	2 AWG ou maior	1/0 AWG ou maior	<3%

Fatores Ambientais

Por outro lado, deve-se considerar a classificação de isolamento e se o fio pode existir no ambiente de instalação Os fios devem ser autorizados a suportar temperaturas e condições previstas, como as encontradas ao ar livre, subterrâneas ou em ambientes úmidos Por exemplo, o fio THHN é uma escolha comum para locais secos internos, enquanto o fio UF-B é usado para enterro direto e aplicações externas.

Opções de medidor de fio para um circuito de 50 Amp

O tamanho do fio pode ser selecionado com base no material do fio e no comprimento da instalação, garantindo que seja seguro contra sobrecarga e superaquecimento A recomendação padrão do fio é fio de cobre de calibre 6 na maioria das instituições, que pode lidar com segurança até 55 amperes e fornece um ligeiro amortecedor Como o fio de alumínio é menos condutor que o cobre, normalmente é necessário um fio de alumínio de calibre 4 para transportar a mesma carga de 50 amperes.

Quando o comprimento da corrida, no entanto, leva a queda de tensão tornando-se uma preocupação, então um aumento no medidor de fio deve ser necessário para manter a eficiência e segurança Pode-se usar uma calculadora de queda de tensão, ou um eletricista pode ajudar na determinação dos ajustes apropriados para longas distâncias.

Impacto do tamanho do fio na eficiência elétrica

A eficiência independente da eletricidade e o tamanho do fio são inseparáveis, pois a resistência dos condutores é um fator chave na avaliação de seu impedimento à eficácia, quanto mais fino o fio, maior sua resistividade, o que significa que a energia é perdida como calor Essa perda de calor reduz significativamente a eficiência e pode causar superaquecimento, danificando assim o equipamento E essas dimensões incomuns podem ser usadas com valores de resistividade mais baixos, mas podem ser menos produtivas para qualquer aplicação que exija maior potência ou layouts longos.

Com base nos amperes ou corrente elétrica que fluem através do fio, na distância a ser percorrida pela corrente e na queda de tensão máxima aceitável (geralmente 3 por cento para uma aplicação residencial típica), o tamanho ideal do fio condutor pode ser identificado Por exemplo, distâncias mais longas exigem fios mais grossos para atender aos padrões de eficiência e segurança Os cabos subdimensionados resultarão em baixa eficiência, custos de energia mais altos e possivelmente representarão um perigo devido a mau funcionamento ou incêndio.

Para obter orientações mais práticas, use calculadoras de queda de tensão, manuais elétricos ou simplesmente entre em contato com um eletricista licenciado. Seguindo essas etapas, combinadas com o NEC e os códigos locais, encontra-se um equilíbrio entre segurança, eficiência e custo-benefício. Selecionar o tamanho correto do fio desde o início é um fator crucial para garantir a longevidade e a confiabilidade de um sistema elétrico.

Queda de tensão e sua importância

Considera-se que uma queda de tensão resulta da diminuição da tensão enquanto a corrente elétrica passa por um condutor, é essencial em situações em que uma queda de tensão significativa pode significar baixa eficiência, falha operacional ou até mesmo danos ao equipamento elétrico, para mitigar os efeitos, considere a medição adequada do fio com base na distância, carga e material do condutor, seguir códigos estabelecidos, como o Código Elétrico Nacional (NEC), está implícito em garantir um sistema de operação elétrica seguro e eficiente.

Calculando a queda de tensão para um circuito de 50 Amp

Para encontrar a queda de tensão para um circuito de 50 A, a fórmula é:

Minimizando a queda de tensão com o tamanho adequado do fio

O tamanho adequado do fio deve ser selecionado para minimizar a queda de tensão devido à resistência do fio Tamanhos maiores com menos resistência do fio resultam em menor queda de tensão Siga estes pontos-chave para selecionar o fio do tamanho certo:

• Verifique carga e distância: Determine a carga de amperagem e calcule o comprimento do fio da fonte até a carga (ida e volta).Quanto maior a carga e a distância, maior o fio deve ser para alcançar um desempenho eficiente.
• Use gráficos de queda de tensão ou calculadoras: Essas referências fornecem recomendações rápidas e fáceis para o tamanho do fio com base na carga, distância e na queda de tensão desejada (normalmente entre 31TP3 T e 51TP3 T da tensão do sistema).
• Considere o material do fio: Os fios de cobre apresentam menor resistência que os fios de alumínio, o que reduz a queda de tensão, mas são mais caros.
• Margens de segurança: Inclua uma margem de segurança e considere fios ligeiramente maiores do que o calculado, para que possam acomodar qualquer aumento de carga ou mudança na distância.

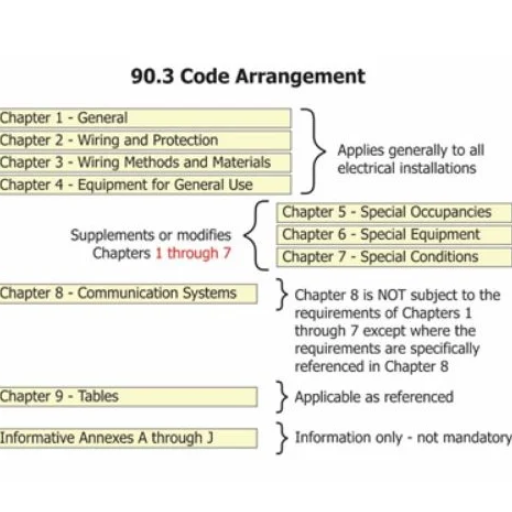

Códigos Elétricos e Padrões de Segurança

Os códigos elétricos são estabelecidos como códigos adequados para projeto, instalação e uso seguros de sistemas elétricos Esses códigos fornecem considerações fundamentais de projeto que devem ser seguidas na fiação, aterramento, proteção de circuitos e colocação de equipamentos Eles testemunham e, portanto, eliminam os perigos à vida e à propriedade através do fogo e da eletrocussão.

Deve-se ter em mente o código mais recente aplicável na área, uma vez que tais códigos são atualizados regularmente para se manter atualizado com as mudanças na tecnologia e considerações de segurança Sua adesão aos padrões aceitos garante a conformidade com os requisitos legais, ao mesmo tempo, aumentar a segurança e operação eficiente para qualquer sistema elétrico em edifícios residenciais, comerciais ou industriais Consulte um profissional licenciado quando em dúvida sobre uma disposição específica do código.

Visão geral dos códigos elétricos locais

Enquanto, por si só, a lei inglesa garante segurança, funcionalidade e conformidade em relação às instalações, um código elétrico local é muitas vezes um regulamento que é alterado a partir de um padrão nacional, como o NEC nos EUA, ou quaisquer regulamentos paralelos semelhantes aplicados em outros países Este código é então alterado para abordar questões e requisitos locais que surgem Por exemplo, uma localidade particular pode permitir certas especificações em sistemas de aterramento devido a diferenças na condutividade do solo, enquanto outra área pode impor especificações para proteção contra surtos devido a fatores relacionados à ocorrência de raios.

Aprimoramentos modernos de segurança

Os códigos e padrões que regem a fiação e as instalações consideraram muitas novas melhorias de segurança e medidas de conservação de energia da safra recente Alguns pensam, por exemplo, que os requisitos para incorporar AFCIs em edifícios residenciais devem ser tais que os incêndios elétricos possam ser evitados quando ocorre uma falha de arco elétrico Da mesma forma, a instalação de GFCIs em locais úmidos, como banheiros e cozinhas, é necessária para evitar choques elétricos Instalações de sistemas de energia renovável, para as quais são apresentadas recomendações para um método seguro e sólido de instalação ou manutenção de painéis fotovoltaicos (solares) ou sistemas de armazenamento de baterias de íons de lítio, são outra tendência crescente nos códigos.

Considerações Ambientais em Códigos

Também pode haver códigos locais que impõem, além dos requisitos de fiação, materiais de conduíte e práticas de instalação, de acordo com problemas peculiares a um determinado local, como clima frio ou ventos muito fortes Tais códigos garantiriam que as instalações fossem capazes de resistir a tensões ambientais e operacionais.

Conformidade com Códigos Elétricos para Circuitos de 50 Amp

A conformidade com o Código Elétrico Nacional (NEC) e os padrões locais garantirá a segurança e a funcionalidade desta instalação ou atualização de um circuito de 50 A.M. Esses circuitos são normalmente projetados para uso com grandes aparelhos, RVs ou equipamentos pesados Diante disso, o medidor de fio, os tipos de disjuntores e os receptáculos exigirão atenção especial.

Requisitos do medidor de fio

O NEC requer um mínimo de fio de cobre de calibre 6 ou fio de alumínio de calibre 4 para um circuito de 50 A para garantir um fluxo de corrente seguro Uma fiação menor pode comprometer a segurança e o superaquecimento, derretendo o isolamento e criando riscos de incêndio Para distâncias superiores a 100 pés, a queda de tensão pode exigir um aumento na espessura do fio para manter as tensões dentro dos limites aceitáveis no ponto de uso.

Disjuntores e Receptáculos

O disjuntor para um circuito de 50 A tem que ser avaliado em 50 amperes, combinando com o tipo de carga que serve Normalmente, os tipos de disjuntores de pólo duplo são selecionados durante a instalação para uma aplicação de 240 volts para fornecer proteção para aparelhos pesados Os recipientes também teriam que ser classificados para conexões de 50 A, normalmente utilizando um receptáculo NEMA 14-50, que suporta tanto 120 volts quanto 240 volts.

Aterramento e colagem

Um circuito de 50 A deve ser devidamente aterrado e ligado, o que é de extrema importância, especialmente em aplicações externas ou de RV. GFCIs e um condutor de aterramento apropriado ajudariam a reduzir o risco de riscos de choque, atendendo aos padrões de segurança atuais.

Emendas e licenças locais

Várias jurisdições aplicam estas alterações ao NEC. Por exemplo, certos locais podem exigir o uso de conduítes em instalações específicas, ou restrições suplementares podem ser impostas a instalações externas É, portanto, necessário obter licenças para iniciar o trabalho e garantir que tal trabalho seja realizado com a assistência de eletricistas licenciados familiarizados com esses códigos, para que as penalidades decorrentes do descumprimento possam ser evitadas.

Evitando incêndios elétricos com dimensionamento adequado do fio

Um primeiro passo crucial para garantir que os sistemas elétricos permaneçam seguros e funcionais: o dimensionamento adequado do fio Se os fios forem escolhidos muito pequenos para a corrente que eles têm que transportar, eles tendem a ficar quentes, às vezes dando origem a uma quebra de isolamento e um risco de incêndio O código classifica os tamanhos dos fios por classificação de ampere; assim, para um circuito de 50 A, o NEC declara um tamanho mínimo de fio de cobre de 6 AWG ou fio de alumínio de 4 AWG para garantir que o fio seja capaz de transportar a carga atual sem calor indevido.

Fatores Ambientais e de Distância

Outros parâmetros, como temperatura ambiente e distância, também são levados em consideração no cálculo dos tamanhos dos fios Qualquer aumento na temperatura ambiente ou uma distância maior aumentará a resistência no fio e permitirá que o calor se acumule ainda mais Por exemplo, a queda de tensão será um problema em circuitos muito longos, e os fios podem precisar ser aumentados para garantir que eles operem de forma eficiente e segura.

Padrões de isolamento modernos

Outro aspecto chave é o material de isolamento do fio Os fios mais antigos usavam bainhas de borracha e algodão como isolantes Hoje em dia, os fios são isolados com revestimentos termoplásticos, como THHN ou THWN, que suportam temperaturas mais altas e fornecem proteção adicional contra incêndios elétricos No entanto, é essencial selecionar os tipos de fios corretos para aplicações específicas, como configurações internas ou externas, para garantir a segurança e a conformidade com os códigos elétricos locais.

Instalação Considerações

Para instalação de fiação, certifique-se de que todas as conexões estejam seguras e os fios estejam devidamente isolados para evitar contato acidental ou curto-circuitos Use grampos de conduíte ou cabo aprovados para fixar os fios no lugar, evitando danos físicos De acordo com o código de construção local e NEC, verifique a seleção de posicionamento, espaçamento e aterramento Antes de instalar qualquer coisa, desligue o disjuntor e, em seguida, use um testador de tensão para confirmar que nenhuma corrente está fluindo para instalações complexas, contrate um eletricista licenciado para um trabalho seguro e confiável.

Comprimento de execução do fio e seus efeitos

O desempenho real e a segurança de qualquer circuito elétrico dependem enormemente do comprimento da corrida do fio O aumento da resistência pode ser criado executando os fios por mais tempo, o que causa uma queda de tensão Diz-se que a queda de tensão está em vigor quando há uma diminuição mensurável da tensão ao longo do caminho de condução de eletricidade através do fio, e, nesse nível, a tensão é insuficiente para quaisquer aparelhos ou equipamentos conectados a ele De acordo com os padrões, qualquer queda de tensão superior a 31TP3 T para circuitos de ramificação é considerada ineficiente e deve ser evitada para um desempenho ideal do sistema.

Tipo Circuito	Comprimento do fio	Tamanho original do fio	Atualização recomendada	Impacto de queda de tensão
Circuito 120V	50 pés	12 AWG	Nenhuma mudança necessária	Negligenciável
Circuito 120V	200 pés	12 AWG	10 AWG ou 8 AWG	Significativo sem atualização
Circuito 50A	Mais de 100 pés	6 AWG Cobre	4 AWG Cobre	Fator crítico

O medidor de fio é um desses fatores considerados na queda de tensão Fios mais finos (com números de calibre mais altos) resistem ao fluxo de corrente e, portanto, sofrem queda de tensão em longas distâncias É considerado uma boa prática erguer um fio mais espesso para longas tiragens Por exemplo, um circuito de 120 volts executando fio de 12 AWG para 50 pés experimentará queda de tensão insignificante, no que diz respeito a cargas residenciais; no entanto, a mesma carga funcionando por 200 pés provavelmente exigirá atualizações de fio para 10 AWG ou até 8 tamanhos AWG para manter o desempenho e a segurança.

Escolhendo o fio certo para diferentes ambientes

Vários fatores influenciam a seleção de fio para vários ambientes Primeiro, EU me concentro no clima em si - seja ele interno, externo ou exposto a diferentes condições extremas, como umidade, calor ou produtos químicos Para os casos em que a exposição inclui água, EU asseguro que os fios tenham isolamento do tipo apropriado, aqueles com classificações de cabo THWN ou UF, para resistir a danos causados pela água Nos casos em que altas temperaturas estão envolvidas, EU opto por aqueles classificados para alto calor, garantindo que o fio dure mais tempo Eu também consideraria o corpo de fio de cobre ou alumínio, levando em consideração considerações de condutividade e custo A correspondência do fio com as necessidades ambientais garante uma instalação segura e durável, que seja ambientalmente condicionada.

Meio Ambiente	Tipo de fio recomendado	Principais recursos	Considerações Especiais
Locais secos internos	THHN	Resistente ao calor, versátil	Uso residencial padrão
Áreas externas/úmidas	JOGADO	Resistente à água	Cozinhas, banheiros, exterior
Enterro Direto	UF-B	Subterrâneo avaliado	Garagens isoladas, dependências
Alta temperatura	THHN/THWN-2	Resistência ao calor reforçada	Perto de fornos, ambientes quentes

Melhores práticas para instalar um disjuntor de 50 amplificadores

Instale um disjuntor de 50 A com cuidado com a segurança e procedimentos padrão:

Principais diretrizes de segurança e recomendações finais

Conclusão

Isenção de responsabilidade: Este guia fornece informações abrangentes sobre a fiação de circuito de 50 A para fins educacionais Sempre consulte um eletricista licenciado e obtenha as licenças adequadas antes de iniciar qualquer trabalho elétrico para garantir a segurança e a conformidade do código.
