Desbloqueando o potencial de cabos e fios solares certificados pela UL

Nos últimos dez anos ou assim, houve um grande aumento na adoção de sistemas de energia solar que é impulsionado pela nossa necessidade de energia sustentável e renovável Enquanto os painéis solares estão se tornando mais eficientes e confiáveis, não podemos ignorar uma parte essencial que garante que esses sistemas funcionem melhor Cabos e fios solares certificados UL Este artigo se propõe a explicar por que se deve usar o fio listado ul em sua instalação de painel solar, observando suas especificações técnicas; padrões de desempenho, bem como benefícios sobre as opções não certificadas disponíveis no mercado Nosso objetivo não é apenas destacar o que a certificação ul significa, mas também mostrar como ela pode afetar os níveis de durabilidade e eficiência do seu sistema pv.

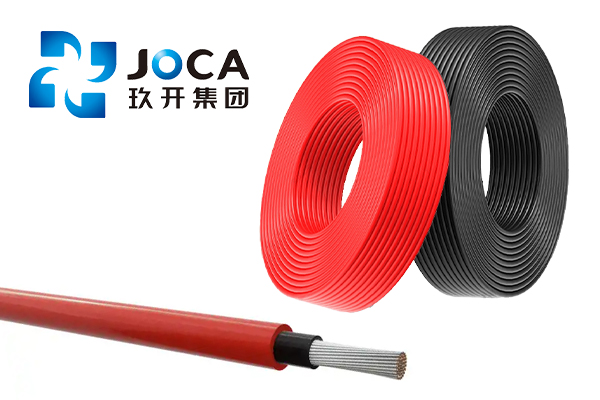

O que torna a certificação UL crucial para cabos e fios solares fotovoltaicos?

Os Fundamentos da Certificação UL para Sistemas Solares Fotovoltaicos

A certificação do Underwriters Laboratories (UL) é importante para sistemas solares fotovoltaicos (PV) devido a uma série de razões A primeira razão é que garante que eles cumpram com rigorosos padrões de segurança e desempenho definidos por organismos independentes de certificação e teste Durante o teste, os cabos e fios solares certificados pela UL são submetidos a condições ambientais extremas, como altas temperaturas, teor de umidade ou até mesmo radiação UV, confirmando assim sua resistência Por esta razão, tais fios devem ter excelentes propriedades resistentes à chama, bem como durabilidade mecânica para evitar curtos-circuitos ou incêndios que podem levar a acidentes elétricos Além disso, outra vantagem é que muitos códigos elétricos nacionais e internacionais podem ser satisfeitos usando componentes de certificação UL, tornando-os facilmente aceitos pelas autoridades locais durante os processos de aprovação de instalação e operação.Além disso, os requisitos elétricos em termos de classificações de tensão e capacidades de transporte de corrente necessárias para boas condições de trabalho e tempo de vida útil prolongado de qualquer sistema solar PV são atendidos apenas se cabos ou fios usados no processo de instalação forem produtos listados pela UL. Em resumo, deve-se escolher aqueles tipos de cabos ou fios que foram testados de acordo com essas regras regulatórias, mas não promovem a confiabilidade, especialmente quando promovem o desempenho a longo prazo.

Compreendendo o padrão UL 4703 para fios solares fotovoltaicos

Basicamente, o objetivo por trás da elaboração da norma UL 4703 era estabelecer critérios mínimos exigidos em relação aos aspectos de segurança em relação aos fatores de desempenho relacionados especificamente ao fio fotovoltaico (PV) comumente empregados em sistemas projetados para conversão de energia solar em energia. Este relatório descritivo considera a capacidade do cabo para suportar diversas condições adversas, como exposição à luz solar (UV) e alta temperatura, entre outras tensões mecânicas que podem ocorrer durante seu uso. Além disso, existem outros parâmetros sob propriedades retardadoras de fogo de teste, classificação de tensão, etc. ajuda significativamente a garantir a facilidade de uso e, ao mesmo tempo, conformar ambos os códigos de eletricidade internacionais nacionais locais. A conformidade também dá aos instaladores dos fabricantes a confiança de que um determinado produto pode funcionar de forma confiável quando submetido a um ambiente operacional normal, o que aumenta a eficiência dos níveis de segurança do sistema.

O papel da certificação UL na segurança de aplicações de energia solar

Tendo trabalhado muitos anos como um profissional especialista neste campo, reconheço a importância atribuída à certificação UL para aumentar a confiabilidade da segurança. A UL atua como um guia de controle de qualidade, portanto, tudo deve ser observado rigorosamente. Além disso, garantindo vários energia solar componentes como cabos e módulos de fios atendem a requisitos exigentes de desempenho de segurança, os riscos associados serão minimizados, como incêndios e falhas elétricas. Além disso, permite a adesão às regulamentações globais nacionais, tornando assim as instalações do processo de aprovação muito mais fáceis tanto para os instaladores como para os clientes do fornecedor. É, portanto, minha responsabilidade utilizar apenas os produtos certificados sob tais padrões porque duram mais e aumentam a eficiência, aumentando assim a confiança entre os consumidores e estabelecendo padrões mais elevados para nós mesmos.

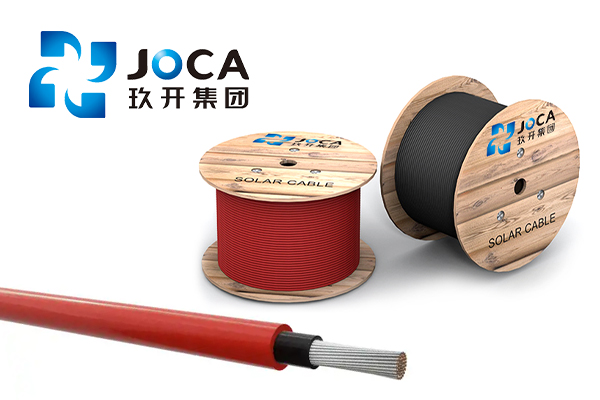

Escolhendo o AWG certo para suas necessidades de cabos solares

Escolhendo o medidor de fio para sistemas solares fotovoltaicos

Escolher um medidor de fio apropriado para um sistema solar fotovoltaico é essencial para alcançar o melhor desempenho e cumprir os regulamentos de segurança O padrão American Wire Gauge (AWG) especifica tamanhos de fio, onde números mais baixos significam fios mais grossos capazes de transportar mais corrente.

• Identifique a capacidade de transporte de corrente: O medidor de fio deve ser capaz de lidar com a corrente máxima produzida pelos painéis solares Por exemplo, o fio de 10 AWG tem uma classificação típica de 30 amperes, tornando-o adequado para a maioria das aplicações residenciais.
• Conta para a Queda de Tensão: A queda de tensão ocorre quando a energia elétrica é perdida devido à resistência nos condutores que pode levar à ineficiência na operação dos sistemas Como regra geral, vise uma queda de tensão inferior a 31TP3 T em qualquer parte do sistema Isso significa que em uma configuração de 12 V, a tensão não deve cair mais de 0,36 V em qualquer lugar nele.
• Avalie a distância: O comprimento da corrida do fio tem o efeito significativo na queda de tensão que exige assim o cabo de tamanho maior para umas corridas mais longas Para distâncias que excedem 100 pés considera usar pelo menos um cabo de 8 AWG ou mesmo melhor 6 AWG para minimizar perdas de energia ao longo da maneira.
• Classificação de temperatura: Os fios precisam ser classificados de acordo com suas temperaturas operacionais mais altas esperadas Os fios fotovoltaicos mais comuns são capazes de trabalhar em condições úmidas até 90 °C e áreas secas até 105° Verifique se o material isolante usado nos cabos atende a esses limites durante o processo de seleção.
• Condições Ambientais: Instalações solares ao ar livre expõem componentes, incluindo fios, à intensa radiação UV, ao teor de umidade, bem como às diferentes temperaturas ambientes. O fio PV (certificado UL4703) foi projetado especificamente para ambientes tão agressivos.

Conformidade com as Regras do NEC: O Código Elétrico Nacional (NEC) fornece diretrizes sobre como os sistemas fotovoltaicos devem ser instalados. De acordo com o artigo 690 do NEC, os condutores solares geralmente devem ser listados e rotulados como resistentes à luz solar, no mínimo, ao mesmo tempo que são classificados como uso externo.

Aqui estão apenas alguns exemplos de medidores de fio comumente usados, juntamente com suas correspondentes capacidades de transporte de corrente e aplicações típicas encontradas em sistemas solares fotovoltaicos:

• 10 AWG: Classificado até 30 amperes; adequado para instalações residenciais com distâncias curtas entre dispositivos.
• 8 AWG: Avaliado até 40 amperes; ideal para corridas mais longas em sistemas residenciais ou comerciais pequenos.
• 6 AWG: Avaliado em até 55 amperes; frequentemente usado em instalações maiores onde os painéis podem estar localizados distantes uns dos outros, resultando em maior queda de tensão.
• 4 AWG: Avaliado em até 70 amperes; normalmente usado em configurações muito maiores, com lacunas consideráveis entre inversores e matrizes que podem abranger centenas de metros em telhados ou campos.

Ao considerar todos esses fatores e referir-se ao NEC, deve-se ser capaz de selecionar fios do tamanho certo que irão melhorar a eficiência, segurança e confiabilidade em seu próprio sistema de geração solar elétrica.

O efeito do AWG na eficiência e segurança da energia solar

O sistema American Wire Gauge (AWG) é muito significativo no aumento da eficiência e segurança da energia solar A capacidade de transporte de corrente, queda de tensão e desempenho geral de um sistema solar fotovoltaico são diretamente afetados pela escolha do medidor de resistência e queda de tensão são reduzidos por fios mais grossos que transportam menos corrente em longas distâncias, melhorando assim a eficiência da transmissão de energia Isso leva a uma baixa perda de energia, aumentando assim toda a eficácia do sistema.

A segurança também é um fator importante a considerar Os fios devem ser capazes de lidar com a corrente esperada sem superaquecimento, evitando assim incêndios elétricos ou danos ao equipamento usando os AWGs certos Para instalações residenciais e comerciais de PVs solares, é necessário que as diretrizes do Código Elétrico Nacional (NEC), que especificam medidores de fio apropriados para diferentes capacidades atuais, sejam seguidas de modo a garantir que os padrões de segurança sejam atendidos Não apenas a seleção de AWG adequados mantém a eficiência, mas também garante a conformidade com os regulamentos de segurança, salvaguardando assim vidas e propriedades em geral.

Comparando 10 AWG Solar com 12 AWG Wires: o que você precisa saber

Ao comparar fios de 10 AWG a 12 AWG para instalações solares, vários fatores-chave precisam ser considerados: capacidade de transporte de corrente, queda de tensão, eficiência do sistema e segurança.

1. Capacidade de transporte atual:

• O fio 10 AWG geralmente tem uma capacidade de transporte de corrente mais alta em comparação com 12 AWG Especificamente, 10 AWG podem lidar com até 30 amperes, enquanto 12 AWG são classificados para até 20 amperes Essa capacidade aumentada é particularmente benéfica para sistemas maiores ou quando mais corrente é necessária.

2. Queda de tensão:

• Fios mais grossos, como 10 AWG, exibem menor resistência, o que resulta em queda de tensão reduzida em longas distâncias Isso é crucial para manter a eficiência, pois a queda de tensão mais baixa se traduz em menos perda de energia Por exemplo, o uso de fio de 10 AWG em uma distância de 100 pés pode resultar em uma queda de tensão de cerca de 21TP3 T, enquanto a mesma distância com fio de 12 AWG pode sofrer uma queda de aproximadamente 3%.

3. Eficiência do Sistema:

• A resistência reduzida e a queda de tensão mais baixa do fio de 10 AWG aumentam a eficiência geral do sistema Ao minimizar as perdas de energia, os fios de 10 AWG garantem que mais eletricidade dos painéis chegue ao inversor, maximizando a saída do sistema solar fotovoltaico.

4. Segurança e Conformidade:

• Usar o medidor de fio apropriado também aumenta a segurança. O fio 10 AWG, com sua maior capacidade de corrente, é menos propenso ao superaquecimento em comparação com o 12 AWG ao transportar correntes mais altas. A adesão às diretrizes da NEC é crucial; por exemplo, o fio 10 AWG é necessário para correntes de até 30 amperes, enquanto o fio 12 AWG é normalmente usado para 20 amperes ou menos para evitar superaquecimento e riscos potenciais de incêndio.

5. Parâmetros Técnicos:

• Fio de 10 AWG:
  • Capacidade Atual: 30 amperes
  • Queda de tensão: Aproximadamente 21TP3 T sobre 100 pés
  • Resistência: 1,24 {kft/kft
  • Fio 12 AWG:
  • Capacidade Atual: 20 amperes
  • Queda de tensão: Aproximadamente 31TP3 T sobre 100 pés
  • Resistência: 1,588 °C/kft

• Em resumo, escolher entre fios de 10 AWG e 12 AWG depende muito dos requisitos específicos de sua instalação solar, incluindo distância, demanda atual e considerações de segurança Para maior eficiência e maiores margens de segurança, o fio de 10 AWG é muitas vezes a escolha preferida, especialmente para sistemas maiores ou distâncias maiores. Seguindo as diretrizes da NEC garante que seu sistema seja seguro e eficiente.

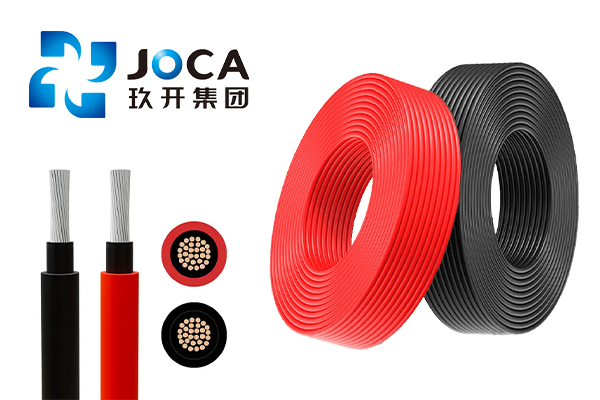

Garantindo Durabilidade e Eficiência com Fios Fotovoltaicos Solares Gêmeos

Fios solares fotovoltaicos de condutor duplo: vantagens e aplicações

Os fios solares fotovoltaicos de condutor duplo são conhecidos pela sua durabilidade e eficiência em sistemas de energia solar. O seu design, com dois condutores envoltos numa camada de isolamento robusta, oferece várias vantagens, que podem ser críticas na otimização de uma instalação solar.

1. Eficiência e Redução da Perda de Energia:

• Os fios condutores duplos geralmente têm menor resistência em comparação com os fios condutores únicos, contribuindo para a redução das perdas de energia Essa eficiência é especialmente benéfica em instalações maiores, onde minimizar a queda de tensão é crucial.

2. Durabilidade Aprimorada:

• O isolamento robusto de fios condutores duplos oferece proteção superior contra fatores ambientais, como radiação UV, umidade e temperaturas extremas. Isso resulta em uma vida útil mais longa e maior confiabilidade em instalações externas.

3. Facilidade de Instalação:

• O uso de fios condutores duplos simplifica o processo de instalação, pois reduz a necessidade de várias execuções de fios Isso não apenas economiza tempo, mas também diminui a probabilidade de erros de conexão, o que pode impedir o desempenho do sistema.

4. Estética e Organização Melhoradas:

• Os fios condutores duplos oferecem uma solução de gerenciamento de cabos mais limpa e organizada, tornando a manutenção e a solução de problemas do sistema mais diretas.

5. Parâmetros Técnicos:

• Fio Twin Conductor 10 AWG:
  • Capacidade Atual: 30 amperes
  • Queda de tensão: Aproximadamente 21TP3 T sobre 100 pés
  • Resistência: 1,24 {kft/kft
  • Fio AWG de 12 condutores duplos:
  • Capacidade Atual: 20 amperes
  • Queda de tensão: Aproximadamente 31TP3 T sobre 100 pés
  • Resistência: 1,588 °C/kft

• Em conclusão, os fios solares fotovoltaicos de condutor duplo oferecem vantagens significativas em termos de eficiência, durabilidade, facilidade de instalação e organização do sistema Suas especificações técnicas garantem que eles atendam às rigorosas demandas das modernas instalações solares, ao mesmo tempo em que aderem aos padrões da indústria Por essas razões, a integração de fios condutores duplos em sistemas solares fotovoltaicos é uma estratégia eficaz para maximizar tanto o desempenho quanto a longevidade da configuração.

Resistência UV e Classificações de temperatura de fios solares duplos

Os fios solares gêmeos são projetados intencionalmente para o uso nos ambientes exteriores os mais severos daqui podem durar por muito tempo no serviço assim como executar melhor Normalmente, estes tipos de cabos têm jaquetas feitas dos materiais UV-resistentes como o polietileno reticulado (XLPE) que os protegem de ficar danificados devido a ser exposto ao sol por muito tempo A capacidade de tais materiais para resistir raios UV é importante porque ajuda em manter o isolamento intacto impedindo desse modo falhas elétricas.

Quando se trata de classificações de temperatura, fios solares duplos são criados para que possam ser eficientes em uma ampla faixa de temperaturas Normalmente, fios solares duplos padrão podem suportar temperaturas entre - 40 °C e 90 °C (-40 °F e 194° F).Algumas variedades são altamente avançadas em termos de desempenho que podem até lidar com até 150 °C (302° F) temperatura máxima Esta grande tolerância ao calor permite que esses fios retenham suas propriedades mecânicas e elétricas sob qualquer condição climática, garantindo assim uma confiabilidade constante ao longo do ano.

Em resumo, o que torna os fios solares duplos bons para sistemas de energia solar externos é a sua forte resistência contra a luz UV, juntamente com classificações de alta temperatura; isso garante segurança e durabilidade.

Conectando tudo junto: conectores de cabos de painel solar

Conectores solares que resistem à água e à luz UV para uso externo

Em aplicações solares exteriores, conectores solares impermeáveis e resistentes aos raios UV são importantes para a segurança, bem como a eficácia em várias condições ambientais Normalmente, tais conectores são feitos de materiais termoplásticos resistentes que não se degradam, mesmo se expostos à luz solar direta por longos períodos de tempo Esses tipos de conectores se protegem contra a umidade através de sistemas de vedação especiais que geralmente empregam anéis de vedação ou juntas para manter a água fora, garantindo assim conexões elétricas confiáveis, mesmo quando está molhada Os modelos padrão atendem ou excedem a classificação IP67, o que significa que eles são estanques à poeira e também capazes de suportar imersão temporária em água.

Além disso, estes componentes podem operar dentro de uma ampla faixa de temperatura a partir de -40 °C (-40° F) todo o caminho até 85 °C (185° F), portanto, permanecer funcional em ambientes extremamente frios e quentes igualmente Eles têm mecanismos de bloqueio convenientes como conectores click-on que facilitam a instalação, proporcionando juntas estáveis fortes ao mesmo tempo, Portanto, através de ser resistente à radiação ultravioleta (UV), impermeabilidade mais tolerância a altas temperaturas; estes itens tornam-se indispensáveis para alcançar confiabilidade, segurança e eficiência operacional de sistemas de energia solar em ambientes ao ar livre.

Por que é importante combinar conectores com especificações de fio solar fotovoltaico

A correspondência de conectores com especificações de fio solar fotovoltaico garante conexões confiáveis e geração eficiente de eletricidade em um sistema fotovoltaico A falha em combinar os tipos de conectores pode levar a conexões de alta resistência que podem causar perda de energia devido ao efeito de aquecimento ou até mesmo iniciar riscos de incêndio Os conectores projetados especificamente para determinados tamanhos de fios devem ser usados porque permitem a transferência máxima de energia entre os painéis, minimizando as perdas causadas pela má conectividade.

Além disso, o uso de fios com classificações apropriadas, juntamente com conectores que atendem a padrões reconhecidos, como certificação IEC ou UL, aumenta a segurança geral durante o processo de instalação, bem como a vida útil de toda a configuração. Quando duas partes não são compatíveis, isso resultará na anulação de garantias, bem como no não cumprimento das regras obrigatórias estabelecidas pelas autoridades relevantes, portanto, sempre garanta que os conectores correspondam cuidadosamente às especificações do fio fotovoltaico. Isto quer dizer que a falha em conectar os fios corretamente pode levar a consequências graves, portanto, deve-se prestar muita atenção ao realizar esta tarefa, a fim de evitar qualquer forma de acidente ou dano.

Ferramentas e Kits para Instalação Segura de Cabos Solares

Ferramentas necessárias para compactar cabos solares fotovoltaicos

Sem dúvida, as ferramentas de crimpagem são um requisito essencial quando se trata de montar ou comprimir cabos solares PV. Normalmente, compressores de boa qualidade que são projetados especificamente para condutores solares devem ter a capacidade de ajustar as forças de crimpagem e mudar matrizes para que possam caber diferentes tamanhos de terminais, bem como medidores de fio Os principais tipos de ferramentas de compressão incluem:

• Crimpers de catraca: Os modelos de catraca fornecem pressão uniforme, o que resulta em conexões mais precisas.
• Crimpadores Hidráulicos: Estes são recomendados onde é necessária uma força enorme com o mínimo esforço exigido pelo usuário, especialmente em cabos maiores.
• Crimpadores de ação de alavanca: Eles têm design ergonômico e são fáceis de usar, portanto, adequados para instalações repetitivas.
• Ferramentas de crimpagem hexagonal (Hex): Esta ferramenta é recomendada para comprimir conectores solares, como MC4, porque fornece consistentemente fortes crimpagens em forma hexagonal.
• Ferramentas Crimper multifuncionais (múltiplas finalidades): Alguns modelos podem separar os fios do corte, tornando-os versáteis na execução de diversas tarefas.

Devem ser adquiridos crimpadores especializados em vez de usar alicates normais ou spanners ajustáveis, uma vez que ajudam a manter a confiabilidade do sistema, garantindo que seus padrões de segurança sejam atendidos e, ao mesmo tempo, minimizando o risco de falhas de conexão.

O papel das ferramentas de decapagem e corte de cabos para uma instalação precisa

A precisão dos cabos de decapagem e corte afeta diretamente o quão bem várias seções dentro de um sistema solar fotovoltaico se conectam umas com as outras Consequentemente, há necessidade de empregar decapas e cortadores de cabos de alta qualidade durante o processo de instalação Ao contrário de outros instrumentos usados para remoção de isolamento de fios, esses dispositivos garantem que nenhum condutor será cortado ou danificado enquanto os revestimentos externos estão sendo retirados, mantendo assim a continuidade entre os caminhos elétricos intactos Aqui estão alguns tipos importantes, juntamente com suas características:

• Descascadores automáticos de fios (Automatic Wire Strippers) Eles podem trabalhar em fios com diferentes espessuras e produzir tiras puras por toda parte sem prejudicar os condutores.
• Descascadores de fios ajustáveis (Ajustable Wire Strippers) Estes decapantes destinam-se a vários medidores para que um indivíduo possa definir o comprimento certo da tira necessária num determinado momento, bem como a quantidade de pressão a ser aplicada.
• Cortadores de cabos Eles possuem mandíbulas fortes que os permitem cortar cabos pesados de maneira fácil e limpa, possibilitando assim a preparação de fios em medições exatas.
• Strippers de cabos rotativos (Rotary Cable Strippers) Este tipo de stripper funciona girando em torno do isolamento, realizando assim um trabalho mais uniforme, especialmente em cabos de grande porte.
• Ferramentas de corte de precisão - Esses cortadores de arame de pequeno porte trazem cortes finos sem deformar as extremidades.

Ao utilizar esses dispositivos exclusivos, cada cabo é preparado com a máxima precisão, levando a instalações seguras e eficientes de sistemas solares fotovoltaicos. Qualquer pessoa que não aplique ferramentas de remoção e corte de cabos de maneira adequada pode acabar com conexões elétricas ruins, bem como isoladores danificados, reduzindo assim os níveis de confiabilidade.

Do fabricante à instalação: Navegando nas especificações do cabo solar

Decifrando opções de produtos: fios solares listados na UL versus fios solares reconhecidos na UL

Conhecer a diferença entre os produtos listados na UL e reconhecidos pela UL é essencial para a conformidade e desempenho na escolha de fios solares para sistemas fotovoltaicos (PV).A certificação UL (Underwriters Laboratories) significa que um produto foi testado extensivamente para garantir segurança, bem como confiabilidade; no entanto, o escopo deste termo varia de um contexto para outro.

fios solares listados UL: Estes foram submetidos a testes abrangentes para que possam atender a rigorosos requisitos de segurança aplicáveis apenas a produtos completos projetados para uso em aplicações específicas Além de serem certificados individualmente de acordo com suas próprias especificações, os fios listados UL também são certificados com base em como funcionam dentro de sistemas maiores Esta certificação implica que tais fios podem ser instalados diretamente em aplicações de uso final sem necessidade de mais testes; portanto, os empreiteiros que desejam uma adesão simples aos códigos de construção muitas vezes os consideram atraentes.

Fios solares reconhecidos UL: Por outro lado, os componentes reconhecidos geralmente passam por avaliação limitada a certas propriedades porque se destinam a ser usados em conjunto com outras peças formando um conjunto que então passa por testes como uma unidade inteira Enquanto os fios reconhecidos atendem a padrões de segurança particulares; se tais padrões serão satisfeitos por esses fios à luz de sistema completo permanece sujeito a avaliação adicional Isso traz mais flexibilidade durante a fase de projeto ou durante a fabricação, mas exige que todos os aspectos necessários para garantir a segurança e conformidade geral do sistema sejam levados em consideração.

Para instalações de sistemas fotovoltaicos, o uso de fios listados pela UL pode agilizar o processo de aprovação, dando confiança de que cada componente satisfaz de forma independente altos níveis de segurança, bem como desempenho No entanto, ao lidar com soluções personalizadas; desde que haja verificação abrangente de conformidade através de testes completos de sistemas montados, então ainda pode ser possível flexibilidade necessária na fase de projeto, optando pela ULRW. Compreender essas diferenças orienta a tomada de decisão para escolhas baseadas no conhecimento, onde a conformidade estatutária anda de mãos dadas com o melhor resultado possível do ponto de vista do desempenho da instalação solar.

Padrões globais e conformidade para fios e cabos solares fotovoltaicos

Garantir que os fios e cabos solares fotovoltaicos estejam em conformidade com os padrões globais é crucial para manter a segurança, o desempenho e a longevidade dos sistemas fotovoltaicos Organizações como a Comissão Eletrotécnica Internacional (IEC), Underwriters Laboratories (UL) e a Organização Internacional de Padronização (ISO) estabelecem os padrões primários para fios e cabos fotovoltaicos.

Padrões principais:

CEI 62930: Esta norma especifica requisitos para cabos flexíveis usados em sistemas fotovoltaicos de até 1,5 kV DC. Inclui critérios de resistência mecânica, retardamento de chama e desempenho elétrico.

• Parâmetros Técnicos:
  • Classificação de tensão: até 1,5 kV DC
  • Faixa de temperatura: -40 °C a +90 °C
  • Retardo de chama: adere à IEC 60332-1
  2. UL 4703: Este padrão UL cobre fio fotovoltaico para uso em painéis solares aterrados e não aterrados, definindo classificações elétricas, testes ambientais e características físicas.
  • Parâmetros Técnicos:
  • Classificação de tensão: 600 V a 2.000 V
  • Classificação de temperatura: -40 °C a +90 °C
  • Resistência à luz solar: Testado por UL 1581
  3. ISO 14507: Esta norma internacional especifica requisitos para o impacto ambiental e reciclabilidade de cabos fotovoltaicos
  • Parâmetros Técnicos:
  • Teste Ambiental: Resistência UV, resistência ao ozônio
  • Reciclabilidade: Cumprimento das directivas relativas à gestão de resíduos
  4. PT 50618: Esta norma europeia aplica-se a cabos para sistemas fotovoltaicos, concentrando-se na durabilidade e desempenho a longo prazo em condições ambientais adversas.
  • Parâmetros Técnicos:
  • Classificação de tensão: 1,5 kV DC
  • Faixa de temperatura: -40 °C a +90 °C
  • Durabilidade: Vida útil mínima de 25 anos

• Considerando esses padrões garante que os fios e cabos fotovoltaicos são adequados para uma variedade de condições ambientais e cumprem rigorosos critérios de segurança e desempenho Essas certificações fornecem aos instaladores e fabricantes a confiança de que seus sistemas solares funcionarão de forma confiável e eficiente ao longo da vida útil pretendida Compreender e aderir a esses padrões globais são essenciais para o desempenho ideal do sistema solar fotovoltaico e conformidade regulatória.

  Fontes de referência

  Aqui estão três fontes confiáveis e relevantes que fornecem informações sobre como desbloquear o potencial de cabos e fios solares certificados pela UL:
  Estas fontes oferecem uma visão completa da importância da certificação UL no contexto dos cabos solares, fornecendo informações práticas e técnicas adequadas para uma variedade de públicos interessados no tema.

  1. “Navigating o Mundo dos Cabos Solares Certificados pela UL-Certificating the Kuka Cable
  • Fonte: https://www.kukacable.com/news/1701.html
  • Resumo/Anotação: Este artigo fornece um guia abrangente para entender a importância da certificação UL para cabos solares Ele enfatiza os benefícios de segurança e confiabilidade que vêm com o uso de produtos certificados pela UL em projetos de energia renovável A fonte discute os protocolos de teste e padrões que os cabos devem atender para obter a certificação UL, tornando-se um recurso valioso para aqueles que procuram garantir a conformidade e segurança em suas instalações solares.
  2. “É importante usar cabos listados na UL para seus painéis solares” Por que é solar
  • Fonte: https://hufftsolar.com/top-5-reason-why-its-important-to-use-ul-listed-cables-for-your-solar-panels/
  • Resumo/Anotação: Esta postagem do blog descreve os principais motivos pelos quais o uso de cabos listados na UL é crucial painel solar sistemas Abrange aspectos como segurança, confiabilidade e conformidade com os padrões da indústria O artigo é particularmente útil para proprietários e instaladores que precisam tomar decisões informadas sobre seus componentes solares Os insights práticos e explicações claras fornecidas tornam-no um recurso acessível para leitores em vários níveis de especialização técnica.
  3. “Photovoltaico (PV) Teste e certificação de cabos UL
  • Fonte: https://www.ul.com/services/photovoltaic-pv-cable-testing-and-certification
  • Resumo/Anotação: Esta página da UL (Underwriters Laboratories) detalha os processos específicos de teste e certificação para cabos fotovoltaicos (PV).Ela destaca os rigorosos padrões e procedimentos envolvidos na certificação UL, garantindo que os cabos atendam aos altos critérios de segurança e desempenho Como fonte autorizada da organização que concede a certificação, esta página é essencial para a compreensão dos requisitos técnicos e regulatórios de cabos e fios solares certificados pela UL.

  Perguntas frequentes (FAQs)



  Q: O que é certificação UL 4703, e por que é importante para cabos e fios solares?

  A: A certificação UL 4703 foi definida pela Underwriters Laboratories (UL) como um padrão para fio fotovoltaico (PV) usado em sistemas de energia solar Isso garante que o fio atenda a rigorosos requisitos de desempenho e segurança, como bom envelhecimento térmico, resistência contra a exposição à luz solar, umidade, solventes, grease, baixa perda de energia (ideal) para sistemas de energia fotovoltaica aterrados e não aterrados Esta certificação é muito importante porque garante que as instalações solares sejam confiáveis e seguras, o que está de acordo com o Código Elétrico Nacional (NFPA 70).

  Q: Como faço para selecionar o medidor de fio certo para o meu sistema de energia solar?

  R: Vários fatores determinam qual medidor de fio deve ser usado em um sistema de energia solar; esses fatores incluem, mas não se limitam a; corrente (ampacidade), tensão do sistema e comprimento total do fio executado Para aplicações solares abaixo de 600 V é aconselhável usar um fio que seja certificado UL 4703 de modo a ser compatível com ambos os sistemas aterrados & não aterrados. Levando em conta o fluxo esperado de corrente elétrica, deve-se calcular para que eles consultem o Código Elétrico Nacional ou um profissional que os ajudará a escolher o tamanho de fio apropriado, garantindo assim a máxima eficiência, bem como segurança durante toda a instalação.

  Q: Os cabos e fios solares certificados UL podem ser usados em ambientes externos?

  R: Sim, cabos e fios solares certificados pela UL, especialmente aqueles compatíveis com UL 4703, são feitos para aplicação externa onde são expostos a condições extremas. Eles são isolados e encamisados, fazendo-os resistir a coisas como exposição à luz solar, variações de temperatura, chuva, etc. Eles também têm uma resistência à umidade muito boa, juntamente com sua capacidade de permanecer inalterados por solventes ou graxa, o que os torna adequados para confiabilidade de longo prazo em instalações externas desta natureza.

  Q: Qual é o significado do cobre encalhado em fios solares?

  A: O cobre encalhado usado geralmente em cabos certificados UL 4703 fornece a flexibilidade que faz fácil instalar comparado aos fios contínuos que são mais propensos a quebrar Os fios de cobre encalhados igualmente têm a perda de poder mais baixa e a condutibilidade alta assim que jogam um papel grande para conseguir a eficiência mais alta de sistemas solares do picovolt Este tipo particular de construção equilibra bem entre a durabilidade e o desempenho especialmente sob circunstâncias dinâmicas típicas para aplicações solares.

  Q: Como o calor afeta os cabos e fios solares certificados pela UL?

  A: Os cabos e os fios solares certificados UL como UL 4703, UL44 & UL 854 tipos são projetados de modo que possam operar dentro da vasta gama de temperaturas exibindo desse modo propriedades excelentes do envelhecimento térmico Estes fios têm a isolação assim como os materiais do revestimento que resistem ao dano da solda daqui assegurando a segurança mesmo em temperaturas elevadas encontradas em instalações fotovoltaicasNo entanto, a exposição contínua às temperaturas além dos limites especificados pode alterar as características elétricas do fio, conduzindo a uma esperança de vida reduzida (por conseguinte, deve-se assegurar a seleção do cabo ou do fio com uma classificação apropriada da temperatura baseada no ambiente esperado da aplicação.

  Q: São fios solares que são certificados UL capazes de suportar a umidade e a água?

  R: Embora não sejam à prova d'água, os fios solares certificados pela UL (por exemplo, os compatíveis com UL 4703) têm boa resistência à umidade. ‘Resistente à umidade’ refere-se à sua capacidade de trabalhar bem fora em condições possivelmente úmidas sem entrar em curto-circuito por umidade. Isso é conseguido evitando a penetração de líquidos que pode prejudicar a integridade elétrica do fio, mas deve-se notar que se você planeja enterrar ou submergir parcialmente esses cabos, podem ser necessárias salvaguardas adicionais, como usar cabo ou conduíte com classificação de ‘enterro direto’.

  Q: Que ferramentas são exigidas ao frisar fios solares certificados UL?

  A: Você usará tipicamente uma ferramenta de crimpagem da profissional-categoria para o tipo específico do conector e o medidor de fio que estão sendo usados ao crimpar fios solares UL-certificados Uma boa conexão do crimpagem é importante porque assegura a baixa resistência que é crucial para a transferência eficiente da eletricidade em todo o sistema do picovolt; portanto, a segurança não deve ser comprometida tampouco O dispositivo deve igualmente fornecer a pressão uniforme de modo a não danificar nem o terminal nem o condutor desde que este afecta a confiança durante toda a vida de tal instalação (os fabricantes recomendam geralmente determinados modelos ao lado de seus produtos; assim, pode-se referir a aquelas instruções.

  Q: Como EU descubro quanto fio solar certificado UL EU preciso?

  A: Para determinar quanto fio solar certificado pela UL você precisa para o seu projeto, primeiro mapeie onde todos os painéis estarão localizados em relação uns aos outros e depois meça a distância de cada painel de volta a um inversor ou outro ponto onde eles precisarão se conectar Também considere quaisquer corridas verticais que possam ser necessárias entre níveis, como sistemas de montagem em terra com várias linhas empilhadas umas sobre as outras (comprimento adicional) É sempre uma boa ideia adicionar cerca de 101TP3 T extra apenas no caso de haver complicações imprevistas durante a instalação, então agora seria um ótimo momento para fazer essas contas Uma vez que você tenha feito esse cálculo, ele lhe dará o comprimento total, que pode ser inserido ou selecionado a partir do tamanho de fio em massa apropriado para compra.

  Q: Onde posso comprar UL certificados fios solares 0 como o fio 60 v ul 4703?

  R: Para o seu projeto, você pode tentar comprar fios solares certificados pela UL de um fornecedor confiável que lida com suprimentos elétricos ou solares A Powerwerx é um exemplo de uma dessas empresas; eles têm vários tipos desses cabos, bem como outros componentes e acessórios relacionados em estoque que podem ser visualizados de acordo com necessidades específicas com base em diferentes projetos Você deve sempre optar por materiais testados e aprovados ao comprar, portanto, certifique-se de que quem os vende atenda aos padrões de segurança, caso contrário, poderá haver problemas mais tarde no que diz respeito ao desempenho em relação aos sistemas de energia.

  P: Como entro em contato com alguém de uma empresa que conhece cabos e fios solares certificados pela UL?

  R: Se você quiser mais informações sobre cabos e fios solares certificados pela UL de uma determinada empresa, visite seu site oficial, onde detalhes de contato, como endereço de e-mail ou número de telefone, podem ser listados A maioria dos fornecedores oferece departamentos de atendimento ao cliente com pessoal experiente nesta área, capaz de lidar com quaisquer dúvidas sobre produtos, bem como auxiliar os clientes na seleção de itens de acordo com as especificações técnicas exigidas pelo projeto que está sendo realizado; portanto, ter fatos relevantes prontos sobre o que exatamente precisa ser feito ajudaria a facilitar uma assistência mais rápida.
