Qual é a finalidade de um fio terra em aterramento elétrico?

Os sistemas elétricos fornecem energia para quase todos os aspectos da vida moderna e devem, portanto, ser seguros e confiáveis para funcionar Um fator importante na segurança de um sistema elétrico é o fio terra, às vezes negligenciado por muitos nos sistemas de aterramento O que faz a fio terra faça, e por que é importante Este blog aborda a grande necessidade do fio terra em aterramento elétrico, na proteção de pessoas, propriedades e aparelhos de possíveis riscos elétricos, cargas fatais que podem comprometer a segurança de um ataque de tempestade Ao final desta discussão, você provavelmente teria ido longe em compreender como este fio muito simples salva uma casa e um local de trabalho e atende aos padrões de segurança.

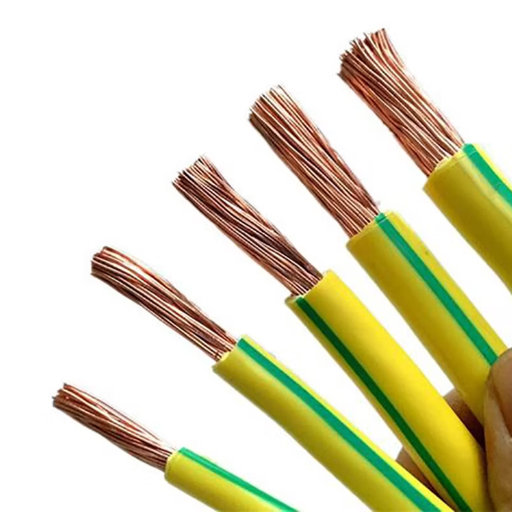

Compreendendo o fio terra e sua importância

Os fios de aterramento em seu núcleo servem como o caminho seguro para o fluxo dessa corrente de surto em caso de surto ou falha A conexão vai do sistema elétrico direto para o solo, que atua como um reservatório para absorver e neutralizar essa corrente excessiva Desta forma, uma condição perigosa de choques, incêndios ou danos aos aparelhos é evitada para que a eletricidade perdida de qualquer fonte seja canalizada para longe dos seres humanos e da propriedade pelo fio terra para a segurança geral e estabilidade do sistema elétrico A fiação de aterramento benéfica é exigida pelos códigos de segurança e faz parte integrante dos sistemas elétricos contemporâneos.

Definição de Fio Terrestre

Como uma característica de segurança indispensável em qualquer circuito elétrico, o fio terra está lá para evitar possíveis riscos elétricos para o homem e propriedade O objetivo básico do fio terra é fornecer um caminho seguro para correntes perdidas fluírem para a terra no caso de uma falha, digamos, um curto-circuito ou relâmpago A existência de fios terra é uma característica essencial nos sistemas elétricos modernos para sua segurança e rentabilidade.

Além disso, a diminuição do risco de choque de terrenos adequados também ajuda na diminuição dos danos devido a picos de energia, essencialmente protegendo a infra-estrutura e o equipamento conectado a ela O aterramento adequado tem um papel integral na proteção dos dispositivos contra ruído elétrico destrutivo Os dispositivos de proteção contra surtos geralmente redirecionam picos e surtos repentinos de tensão para terrenos para fornecer proteção a aparelhos, como computadores, sistemas telefônicos e equipamentos médicos, contra danos.

Condutores de aterramento e ligação são exigidos por códigos elétricos em todo o mundo, com especificações estabelecidas pelo Código Elétrico Nacional (NEC) para correta instalação e manutenção Se o aterramento adequado não estiver presente, a segurança elétrica e a estabilidade ficam muito comprometidas, resultando em incêndios elétricos, riscos de choque e falha do equipamento É, portanto, óbvio que a instalação e manutenção de condutores de aterramento contribui melhor para a segurança elétrica completa de residências e instalações comerciais.

Por que o aterramento é essencial para a segurança elétrica

O aterramento atua para fornecer uma maneira inofensiva de corrente elétrica extra para fluir para longe na superfície da terra, evitando o acúmulo de eletricidade potencialmente perigosa no ar Isso eventualmente protege um indivíduo de obter um choque elétrico Também garante que o equipamento de entrada-saída seja contratado para o serviço Ao manter os níveis de tensão estáveis na força, o aterramento evita incêndios de surtos ou fiação deficiente Além disso, em casos de relâmpagos e surtos de energia, ele salta para trás o prejudicial da energia prejudicial longe de edifícios e aparelhos, minimizando os danos O aterramento deve estar em conformidade com os códigos de segurança para garantir menos danos à propriedade ou à vida.

Como funciona o fio terra em sistemas elétricos

O fio de aterramento fornece um caminho direto para qualquer excesso de corrente elétrica a ser conduzido com segurança na terra, evitando assim circunstâncias perigosas ou danos Em caso de falha, digamos um curto-circuito ou um surto de energia, este sistema de aterramento rapidamente direciona o excesso de eletricidade para longe de aparelhos e edifícios, mitigando os perigos de choques elétricos e incêndios Geralmente é fixado à haste de aterramento e aos painéis elétricos para que quaisquer correntes flutuantes ou perdidas sejam neutralizadas No grande esquema dos sistemas elétricos, os fios de aterramento são de fato importantes para a estabilidade, a segurança dos operadores e o cumprimento dos requisitos do código de segurança.

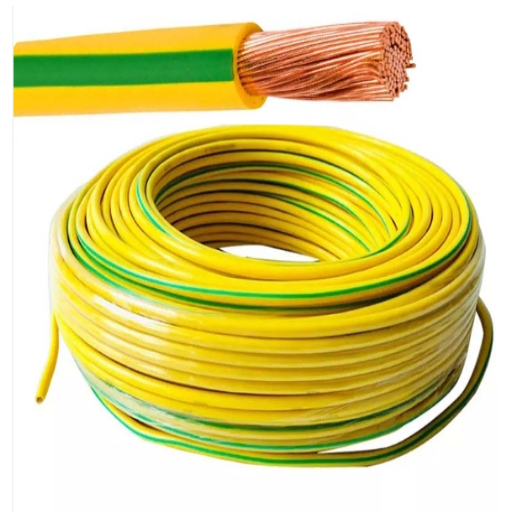

Tipos de Fios Terrestres

Fio de cobre nu

Os fios desta categoria sempre foram empregados para conduzir dentro do sistema de fiação residencial e no sistema de fiação comercial por causa de sua condutividade perfeita Não tendo isolamento, esses fios são acessíveis e fáceis de instalar.

Fios Terrestres Isolados

Protegidos por algum revestimento isolante, esses fios são usados onde é necessária segurança extra para evitar contato acidental ou danos.

Aterramento Hastes

Geralmente, as hastes de cobre ou aço galvanizado conectam o sistema elétrico à terra para que as correntes elétricas possam ser dissipadas com segurança.

Fios de solo trançado

Sendo de natureza altamente flexível, são utilizados em locais que requerem algum movimento ou vibração, como em veículos ou máquinas.

Correias Terrestres

Uma tira fina e plana de material condutor usada em algumas aplicações, bem como determinado fio aplicado para aterramento de veículos ou equipamentos.

Tipos comuns de cabos de aterramento

A parte essencial do sistema elétrico é, na verdade, um cabo de aterramento; torna o local seguro, fornecendo uma maneira de surtos elétricos chegarem ao solo Estes são alguns tipos comuns de cabos de aterramento:

Tipo	Material	Características	Melhores Aplicações
Fio aterramento cobre sólido	Cobre	Boa condutividade, resistente à corrosão, resistente às intempéries	Instalações permanentes em ambientes residenciais, comerciais e industriais
Fio aterramento cobre encalhado	Fios de cobre torcidos	Mais flexível que o cobre sólido	Aterramento automotivo ou de equipamentos onde a flexão/movimento é necessário
Fio de cobre estanhado	Cobre com revestimento de estanho	Resistência de corrosão melhorada, flexível	Ambientes marinhos e de alta umidade
Correias de solo trançadas	Cobre estanhado ou outro material condutor	Plano, em forma de malha, altamente flexível	Sistemas com vibração ou movimento (veículos, máquinas)
Fio de aterramento de alumínio	Alumínio	Menos condutivo que o cobre, econômico	Grandes instalações onde a economia de custos é importante

Cada cabo de aterramento possui características específicas para caber aplicações particulares O cabo de aterramento direito depende se o cabo deve ser flexível, ser resistente a condições adversas, e o peso do cabo, em considerações de preço.

Escolhendo o fio terra certo para suas necessidades

A seleção de um fio terra envolve considerar o material, tamanho, isolamento e ambiente de aplicação O cobre se destaca como o material mais amplamente utilizado devido à sua excepcional condutividade e durabilidade, enquanto o alumínio atua como seu concorrente mais barato com um pouco menor condutividade O tamanho do fio, que se refere ao seu American Wire Gauge (AWG), é de extrema importância para que ele sirva com segurança ao propósito de transportar a corrente com segurança do perigo de superaquecimento.

Os fios isolados serão selecionados nos casos em que possa haver um perigo da umidade, da abrasão, ou dos produtos químicos, visto que os fios desencapados são usados, por exemplo, com hastes de aterramento em um ambiente de baixo risco Também, considere as necessidades da aplicação Por exemplo, as instalações exteriores exigem revestimentos resistentes às intempéries, visto que o equipamento industrial pode precisar de fios de alta flexibilidade devido ao movimento constante.

Aplicações de diferentes tipos de fios de aterramento

Os fios de terra são usados em várias aplicações, com cada um exigindo um tipo especial de fio para atender aos padrões de segurança e desempenho:

• Fios de cobre sólido geralmente são selecionados para aterramento em obras residenciais por possuírem muito boa condutividade e confiabilidade no aterramento de sistemas elétricos em residências.
• Fios de cobre encalhados são selecionados em ambientes dinâmicos de instalações industriais e comerciais onde é necessária flexibilidade para movimentos ou vibrações frequentes através de sistemas de fiação.
• Fios aterramento alumínio representar uma opção barata para instalações de grande escala em redes de serviços públicos, onde tais fios leves têm uma vantagem de preço.
• Fios aterramento isolados são geralmente usados onde a proteção contra umidade, produtos químicos ou temperaturas extremas precisa ser garantida, ou seja, em instalações externas ou ambientes severamente industrializados.
• Fios especiais como cobre estanhado mantenha a resistência de corrosão aumentada; portanto, são mais apropriados para o uso marinho - e subterrâneo-nível.

A categoria certa de fio de aterramento é feita de segurança e funcionalidade de patente ao longo do tempo para qualquer instalação elétrica.

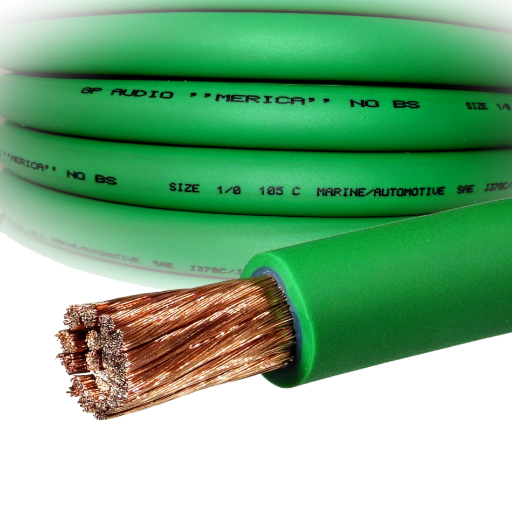

Fios terrestres em sua casa

No projeto de qualquer casa, a segurança elétrica é assegurada com fios de terra Eles expulsam qualquer excesso de corrente para a Terra, reduzindo assim as chances de um choque elétrico e incêndio Normalmente, os fios de terra são conectados a tomadas, aparelhos e ao painel elétrico principal da casa A primeira coisa a garantir é que os fios de terra sejam instalados corretamente e intactos, de modo a proteger tanto a sua casa quanto o sistema elétrico, Se você acha que há problemas com o aterramento, os empreiteiros estão por perto para tê-lo inspecionado e reparado.

Identificação de fios terrestres em sistemas elétricos residenciais

Os fios de terra são simplesmente identificáveis porque são ou nus ou de cor verde Eles podem ser conectados à barra de barramento de terra no painel elétrico ou fixados a uma haste de aterramento que é conduzida no solo Os fios de terra também podem ser fixados a partes metálicas de saídas, acessórios ou aparelhos para que o excesso de corrente elétrica seja canalizado para longe.

Uma maneira de detectar um fio terra dentro de uma tomada é removendo a tampa da tomada e verificando se há um fio nu ou um fio com isolamento verde conectado ao terminal terra Os códigos modernos exigem tomadas aterradas para ser instalado, e tais tomadas terão três slots o terceiro pino sendo o slot Em casas mais antigas que não têm um sistema aterrado, verifique com um eletricista sobre ter uma atualização para maior segurança Sempre desligue a energia para circuitos antes de realizar quaisquer inspeções ou reparos.

Como os fios terrestres melhoram a segurança nas residências

O aterramento é um aspecto importante da segurança doméstica porque ajuda a fornecer um caminho direto para o excesso de corrente elétrica em caso de falha Sem aterramento, a situação pode se tornar perigosa com choques elétricos, incêndios ou danos aos aparelhos Durante uma falha, como um curto-circuito, o fio terra fornece um caminho para a corrente fluir com segurança para a terra, reduzindo assim o risco de vida e propriedade.

Os sistemas de aterramento também estabilizam os níveis de tensão e protegem eletrônicos sensíveis de picos de energia Se você instalou e manteve corretamente os fios de aterramento ou tem sido um problema contínuo, eles são essenciais para a segurança elétrica geral da casa e até o nível dos padrões elétricos atuais Se não tiver certeza do próprio sistema de aterramento da sua casa, ter um eletricista licenciado verificar será altamente benéfico.

Problemas comuns com fios e soluções terrestres

Corrosão do fio terra

Problema: Esses fios de aterramento ou suas conexões podem ficar corroídos com o passar do tempo devido à umidade ou efeitos ambientais A natureza corrosiva enfraquece a condutividade do fio e pode até se tornar um risco à segurança.

Solução: Torne um hábito inspecionar os fios de terra quanto à corrosão Substitua ou limpe os fios se eles mostrarem corrosão, usando ferramentas apropriadas e, se possível, forneça um revestimento ou gabinete à prova de intempéries para evitar mais exposição.

Fios soltos ou desconectados

Problema: Se esses fios estivessem frouxamente conectados, então o aterramento poderia falhar Desgaste devido a danos, acidente vascular cerebral ou má aplicação, nessa ordem, pode ser uma causa.

Solução: Durante as inspeções elétricas de rotina, certifique-se de que todas as conexões do fio terra estejam bem presas Recoloque qualquer uma que esteja solta, com grampos ou conectores apropriados.

Haste de aterramento danificadas ou ausentes

Problema: Estes sistemas de aterramento utilizam uma ou mais hastes que devem ser cravadas na terra, estas hastes podem ser danificadas, instaladas de forma inadequada, ou mesmo ausentes no caso de casas mais antigas, sem uma haste de aterramento adequada, a melhor metade da eficiência do sistema desaparece.

Solução: Verifique a presença de uma haste de aterramento e inspecione-a quanto a danos. Em caso de falta ou queda de terra, peça a um eletricista que a instale ou substitua em conjunto com o código elétrico então atual.

Locais de aterramento inadequados

Problema: Às vezes, os fios de aterramento podem ser conectados a um local inadequado, como um tubo de gás ou uma estrutura fraca, e tais conexões podem se tornar riscos à segurança.

Solução: Os fios de terra são supostos ser conectados aos pontos aprovados da terra, não a algo como uma tubulação de gás Assim assegure-se de que os fios de terra estejam conectados em um local aprovado, tal como uma haste de terra ou um painel elétrico de acordo com o código Nunca conecte fios de terra aos materiais inseguros ou não aprovados.

Isolamento Danificado

Problema: O isolamento em torno dos fios terra pode ter se desgastado ou sido danificado e agora pode sofrer curtos-circuitos ou ficar exposto à corrente elétrica.

Solução: Substitua uma camada de isolamento danificada ou, se o dano for pequeno, remende levemente e repare usando materiais de alta qualidade, de modo a prolongar a vida útil do sistema.

Ao lidar com esses problemas preventivamente, você garante que seu sistema de aterramento seja seguro, eficaz e alinhado com os regulamentos de segurança.

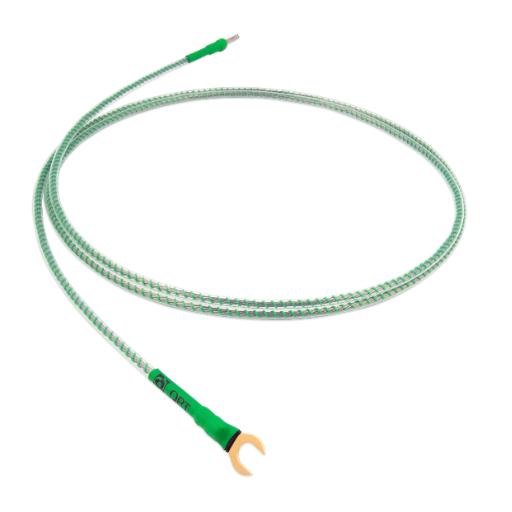

Trabalhando com Fios Terrestres

1. Garanta conexões adequadas: Os fios de aterramento devem sempre se conectar com segurança a pontos de aterramento aprovados, como hastes de aterramento ou terminais especiais. Frouxidão ou conexões inadequadas podem não ser seguras.
2. Use materiais corretos: Materiais de alta qualidade e resistentes à corrosão devem ser usados para fios e conectores de aterramento para que a deterioração não ocorra e uma longa vida seja garantida.
3. Inspeções Regulares: Inspecione regularmente danos, corrosão ou conexões soltas. Quaisquer defeitos observados devem ser resolvidos imediatamente para manter o sistema operacional.
4. Siga os códigos e padrões locais: Aceite aterramento adequado com base em códigos elétricos locais e padrões de segurança Além da segurança, uma falha em fazê-lo pode colocá-lo em risco de consequências legais ou prejudicar seu registro de conformidade.

Trabalhar com fios terra, mantendo um sistema elétrico seguro é viável quando você segue todas essas diretrizes.

Papel dos Eletricistas na Instalação do Fio Terrestre

Os eletricistas são cruciais na instalação de fios de terra, onde a segurança, conformidade e funcionalidade dos sistemas são os principais aspectos Os processos de transferência incluem avaliação do local, escolha de materiais apropriados e instalação correta do fio de terra para que a eletricidade tenha um caminho seguro para a terra em caso de falha Os eletricistas garantem que suas instalações estejam em conformidade com os códigos e padrões elétricos locais, minimizando assim os perigos que podem constituir questões legais Após a instalação, eles testam e inspecionam o sistema para confirmar que o aterramento é adequado e funcional Os danos ao equipamento, choques elétricos e riscos potenciais de incêndio são salvaguardados com sua orientação, fornecendo um sistema suave e seguro.

Melhores práticas para instalação de fios terrestres

Selecione Materiais de aterramento apropriados

Utilize condutores de alta qualidade, preferencialmente cobre ou alumínio, pois ambos os materiais possuem alta condutividade e durabilidade. Caso se espere que os componentes sejam expostos ao meio ambiente, as pinças e hastes do sistema de aterramento também devem ser resistentes à corrosão.

Siga os Códigos Elétricos Locais

Enraizar todo o trabalho nos códigos elétricos nacionais e locais (como o NEC nos Estados Unidos) deve ser preeminentemente final para conformidade e segurança Os fios terra devem ser dimensionados de acordo com os requisitos de amperagem e sistema fornecidos na especificação do código.

Estabeleça conexões de aterramento adequadas

Conecte o fio terra a hastes de aterramento, tubos de água ou aço de construção As conexões devem ser apertadas e livres de corrosão para garantir um caminho de aterramento forte e consistente.

Teste o sistema de aterramento

Logo após a instalação, meça a resistência do teste de solo com um testador de resistência ao solo para verificar a utilidade do sistema O valor de resistência ao solo medido deve ser preferencialmente inferior a 25 ohms, mas pode variar de acordo com códigos ou aplicações locais.

Erros comuns de instalação a serem evitados

Ser fios de aterramento de tamanho inferior ou inferior ao dimensionado, pontos de aterramento mal conectados ou material inadequado que possa representar um perigo para a vida e a propriedade pode afetar a vida útil Os fios de aterramento nunca devem ser colocados em posições onde arestas vivas possam cortá-los ou danificá-los.

Seguir tais diretrizes certamente melhorará os riscos à segurança elétrica e mitigará o perigo de choque, danos ao equipamento e ocorrência de incêndio.

Manutenção de fios de aterramento para desempenho ideal

A manutenção dos fios de aterramento é essencial para a segurança e desempenho confiável Verifique os sistemas de aterramento regularmente quanto a corrosão, conexões soltas ou danos físicos Quaisquer conexões soltas devem ser apertadas, e qualquer dano aos fios deve ser reparado imediatamente antes de comprometer a eficácia real do aterramento Os pontos de aterramento devem estar limpos e livres de detritos porque sujeira ou corrosão podem afetar a condutividade Verifique a resistência do solo de tempos em tempos com as ferramentas adequadas e certifique-se de que está dentro dos limites permitidos, conforme dado pelos padrões e regulamentos da indústria Embora a manutenção seja uma clara melhoria de segurança, também prolonga a vida útil dos sistemas elétricos.

Soluções de aterramento para segurança elétrica

• Inspeção Regular: Realize inspeções periódicas dos sistemas de aterramento para encontrar danos, falhas e corrosão e para corrigi-los.
• Instalação adequada: Certifique-se de que todos os componentes de aterramento estejam instalados de acordo com os padrões da indústria, usando materiais de boa qualidade que permitam uma condutividade confiável.
• Conformidade com os padrões: Cumprir os regulamentos e códigos de segurança aplicáveis, como o NEC, para garantir que os sistemas de aterramento mantêm os padrões de segurança exigidos.
• Testes periódicos: Empregue métodos confiáveis de teste para determinar se as resistências ao solo estão dentro de limites seguros e faça ajustes quando necessário.
• Atualizações do sistema: Atualize sistemas de aterramento antigos ou deficientes com meios modernos de iluminação natural para fornecer padrões de uso e segurança de longo prazo.

Soluções inovadoras de aterramento em sistemas elétricos modernos

Os sistemas elétricos modernos estão fazendo uso de tecnologias mais recentes e métodos engenhosos para práticas aprimoradas de aterramento, para que a segurança, a confiabilidade e a eficiência possam ser garantidas Um desenvolvimento importante inclui sistemas de aterramento inteligentes equipados com sensores habilitados para IoT, que monitoram os níveis de resistência ao solo em tempo real e identificam quaisquer falhas ou qualquer degradação no desempenho do aterramento com considerável precisão Com esta abordagem altamente proativa, pode haver uma queda nos acidentes elétricos que ocorriam anteriormente, bem como um reforço da conformidade regulatória em relação à segurança.

Outro desenvolvimento emocionante relaciona-se com o uso de materiais avançados como nanocompósitos em eletrodos de aterramento, Estes materiais fornecem melhor condutividade e resistência do que é possível com materiais tradicionais, como cobre ou aço Por exemplo, alguns estudos relatam que certas hastes de aterramento à base de nanocompósitos fornecem quase 301TP3 T menos resistência para condições idênticas, garantindo assim a estabilidade das conexões elétricas em maior medida, mesmo em condições adversas do solo.

Em áreas industriais, o aterramento de alta resistência (HRG) está sendo adotado com mais frequência Os sistemas HRG permitem o controle da corrente de falha para que os distúrbios sejam minimizados e equipamentos caros não sofram danos Um estudo de caso de fabricação mostrou que o uso do HRG reduziu o tempo de inatividade devido a falhas elétricas em 401TP3 T, o que resultou em economias substanciais de custos e ganhos de produtividade.

Por outro lado, técnicas de aterramento híbrido estão agora sendo usadas em sistemas de energia renovável, como usinas de energia solar e eólica Essas técnicas combinam aterramento convencional com métodos avançados, como aterramento eletrolítico, para fornecer aterramento confiável em configurações remotas e altamente híbridas garantem aterramento ideal mesmo sob condições ambientais variadas.

Assim, as inspeções em tecnologia para aterramento têm demonstrado continuar melhorando a eficiência de segurança dos sistemas elétricos em vários locais, juntamente com a relação custo-eficiência e a sustentabilidade das instalações hoje em dia. Estas seriam as melhorias tecnológicas contínuas que resolveriam os desafios externos enfrentados no aterramento elétrico de diversas indústrias.

Regulamentos e Padrões para Uso de Fios Terrestres

Uma vez que os regulamentos e padrões modernos para a aplicação do fio terra são projetados em torno da segurança, confiabilidade e conformidade, seus requisitos tornam-se essenciais Eu pessoalmente acredito que o cumprimento de diretrizes como as abraçadas nos Estados Unidos pelo Código Elétrico Nacional (NEC) ou outras normas internacionais como a IEC 60364 torna-se primordial Essas normas estabelecem os requisitos para os condutores de aterramento, incluindo a seleção de materiais, procedimentos de instalação e testes Assim, a adesão a esses regulamentos pode garantir a prevenção de riscos elétricos e garantir a eficácia do sistema para suas várias aplicações.

O Futuro das Tecnologias de Aterramento

Materiais empreendedores, sistemas de monitoramento e sustentabilidade estão esculpindo o futuro da tecnologia aterrada Uma das tendências mais populares é transformar sistemas em sistemas de aterramento inteligentes que, por meio de sensores e tecnologia IoT, fornecerão monitoramento da integridade do solo em tempo real. Isso permite manutenção preditiva para reduzir o tempo de inatividade e aumentar a segurança em infraestruturas elétricas críticas.

Outra tendência é para materiais ecológicos de alto desempenho para melhorar a condutividade e reduzir o impacto ambiental, como alumínio revestido de cobre e ligas avançadas Além disso, a evolução dos padrões para acomodar novas técnicas de aterramento para instalações de energia renovável e recursos energéticos distribuídos também destaca essa tendência para sistemas de energia mais limpos e sustentáveis. Em última análise, as inovações visam garantir segurança, eficiência e confiabilidade em um mundo elétrico cada vez mais complexo.
