În acest articol, vom discuta despre caracteristicile și utilizările termocupluri tip J, aplicat pe scară largă în industrie și cercetare științifică pentru măsurarea temperaturii. Cele două fire care alcătuiesc un termocuplu de tip J sunt unite la un capăt: un fir este fabricat din fier în timp ce altul este compus din constantan. Când există o schimbare a nivelului de căldură în jurul acestei articulații, se generează o tensiune electrică numită termoelectricitate care poate fi măsurată. Această parte prezintă informații detaliate despre modul în care funcționează aceste dispozitive, inclusiv principiile lor de funcționare, capacitățile intervalului de temperatură și proprietățile unice, permițând oamenilor să înțeleagă mai bine de ce sunt esențiale pentru detectarea și controlul temperaturilor în diferite aplicații.

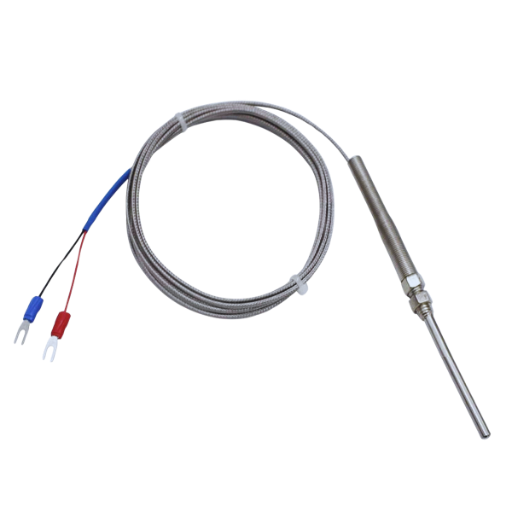

Ce este un termocuplu de tip J?
Compoziția și construcția unui termocuplu de tip J
Un fir metalic unic numit termocuplu de tip J este realizat din fier (Fe) și constantan (aliaj Cu-Ni). Această combinație creează o joncțiune la care sunt unite, cunoscută sub numele de joncțiune de măsurare sau fierbinte, care generează tensiune proporțională cu temperatură. În scopuri de izolare împotriva influențelor mediului și pentru a garanta citiri precise, în special pentru termocuplurile de tip E, poate fi necesar să se utilizeze materiale izolante precum oxidul de magneziu sau ceramica. Întreaga configurație poate fi acoperită cu înveliș de protecție din oțel inoxidabil sau termoplastic, în funcție de locul în care va fi folosit și de cât de fierbinte se află în jur. Acest design robust permite termocuplurilor de tip J să funcționeze în mod fiabil într-un interval de temperatură aproximativ de la -40°C la 750°C (de la -40°F la 1382°F), făcându-le astfel aplicabile în multe procese industriale și aplicații de detectare a temperaturii.
Domeniul de temperatură de funcționare al termocuplurilor de tip J
Un interval de temperatură de la -40°C la 750°C (de la -40°F la 1382°F) poate fi suportat de termocuplul de tip J. Gama de operare depinde de aplicația și materialele în care este construit. Trebuie avut în vedere faptul că temperaturile ridicate pot provoca oxidarea firului de fier, ceea ce, pe de o parte, ajută la sensibilizarea termocuplului, dar îi limitează și eficiența atunci când se întâmplă acest lucru. Prin urmare, pentru mediile în care există temperaturi extreme, trebuie să luați în considerare mediul înconjurător și să alegeți modele adecvate de termocuplu, astfel încât nu numai să reduceți erorile, ci și să garantați citiri precise pe parcursul utilizării lor.
Aplicații comune pentru termocuplurile de tip J
Termocuplurile de tip J sunt standard în diferite sectoare industriale datorită flexibilității și fiabilității lor. Unele dintre cele mai populare domenii în care sunt utilizate includ prelucrarea metalelor (în cuptoare și cuptoare pentru a monitoriza temperatura), sistemele HVAC (pentru gestionarea climatului interior) și procesarea alimentelor (unde măsurarea precisă a temperaturii este crucială pentru siguranța și calitatea produselor). . Mai mult, astfel de dispozitive își găsesc aplicația în laboratoare ca parte a setărilor experimentale sau în industria auto pentru monitorizarea temperaturilor componentelor. În plus, acest tip de termocuplu servește în sectorul petrochimic, asigurând controlul procesului și facilități de generare a energiei unde monitorizează temperaturile turbinei, arătând astfel numeroasele sale utilizări în industrii.

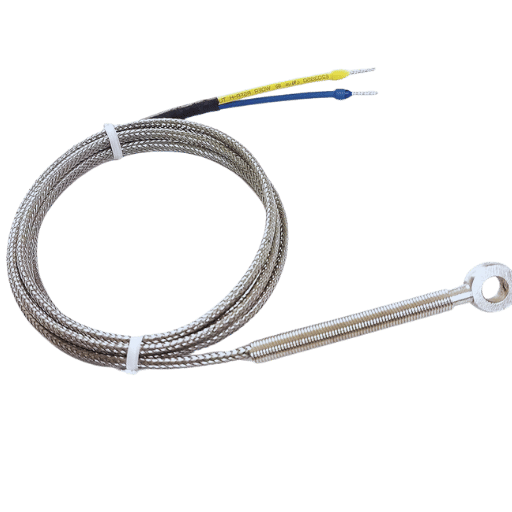

Cum funcționează un termocuplu de tip J?
Principiul de bază de funcționare al termocuplurilor
Termocuplurile funcționează prin efectul Seebeck, care este atunci când se creează o tensiune în punctul în care două metale diferite sunt unite dacă există o diferență de temperatură între ele. În esență, la un capăt al unui termocuplu, două fire din aliaje metalice diferite sunt atașate pentru a forma ceea ce este cunoscut sub numele de joncțiune. Când această joncțiune particulară este supusă la temperaturi inegale, generează un curent electric care poate fi măsurat ca tensiune; această tensiune este direct proporțională cu gradientul de temperatură dintre punctul de măsurare (joncțiune) și punctul de referință (alte extreme). Apoi, un instrument citește tensiunile produse și le convertește în citiri ale nivelului de căldură. Termocuplurile sunt dispozitive simple, dar durabile, care pot rezista la o gamă largă de temperaturi; prin urmare, sunt utilizate pe scară largă în industrie, în special termocuplurile de tip E, pe baza simplității și caracterului lor puternic.
Măsurarea temperaturii cu termocuplu tip J
Datorită caracteristicilor lor unice, termocuplurile de tip J sunt utilizate pe scară largă pentru măsurarea temperaturii în diferite contexte. Ele pot măsura temperaturi între -40°C (-40°F) și 750°C (1382°F), făcându-le bune pentru locuri cu intervale moderate de temperatură. De obicei, firul pozitiv este realizat din fier, în timp ce firul negativ este realizat din constantan, un aliaj cupru-nichel; asta le da putere si sensibilitate.
Pentru a obține acuratețe atunci când se utilizează un termocuplu de tip J cu un instrument de măsurare, acestea trebuie calibrate corect pentru a compensa variațiile conexiunii electrice, care pot afecta precizia. Tensiunea de la termocuplu poate fi interpretată folosind tabele de conversie sau circuite integrate recunoscute de industrie, făcând posibile măsurători precise de temperatură. Fiabilitatea tipului J îl face potrivit pentru utilizarea în industriile de producție, cum ar fi fabricile de procesare a alimentelor și sistemele HVAC, unde eficiența operațională se bazează pe controlul temperaturilor în limite de siguranță.

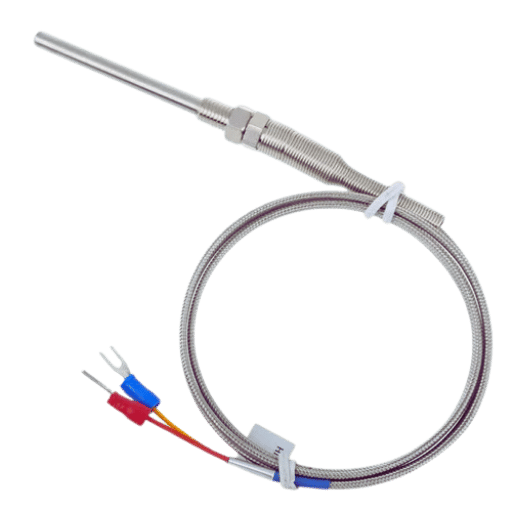

Care sunt caracteristicile unui termocuplu de tip J?
Materiale de sârmă și manta pentru termocuplu tip J
Termocuplurile de tip J folosesc materiale speciale de sârmă pentru a asigura măsurarea exactă a temperaturii. În acest caz, piciorul pozitiv al termocuplului de tip J este alcătuit din fier, care are o conductivitate ridicată și o performanță bună la un interval de temperatură moderat. Piciorul negativ folosește un aliaj de cupru-nichel numit constantan care rezistă la oxidare și rămâne stabil în diferite condiții de mediu.
Diverse cerințe industriale pot fi îndeplinite prin utilizarea diferitelor carcase pentru termocupluri de tip J. Unele materiale comune ale tecii sunt oțelul inoxidabil, care este durabil și rezistent la coroziune și ceramica, care poate rezista la temperaturi ridicate și medii dure. Selectarea corectă dintre aceste opțiuni este importantă deoarece afectează foarte mult cât timp va funcționa un termocuplu după cum este necesar sau dacă va funcționa în aplicații specifice, cum ar fi procesarea alimentelor sau fabricarea chimică, unde rezistența împotriva contaminărilor și condițiilor extreme este crucială.
Identificarea codului de culoare pentru termocuplurile de tip J
Codul de culoare pentru termocuplurile de tip J a fost standardizat pe baza convențiilor de codificare a culorilor termocuplurilor. La termocuplurile de tip J, conductorul pozitiv se distinge printr-un fir alb, în timp ce cel negativ este indicat prin izolație roșie. Această metodă de codificare a culorilor este esențială pentru a asigura instalarea și conexiunile corecte, deoarece nerespectarea acestui lucru ar duce la citiri greșite ale temperaturii. Prin urmare, toți practicienii și tehnicienii care utilizează măsurătorile de temperatură în munca lor trebuie să urmeze aceste coduri de culoare, în special în diferite medii industriale, dacă se dorește să se obțină uniformitatea și fiabilitatea.
Avantajele și dezavantajele termocuplurilor de tip J
Termocuplurile de tip J au multe avantaje care le fac utile în diferite procese industriale. Aceste dispozitive pot măsura de la -40°C la 750°C (de la -40°F la 1382°F), ceea ce acoperă majoritatea aplicațiilor de uz general. De asemenea, au un timp de răspuns rapid, deoarece sunt mici și fabricate din constantan care este stabil și nu se oxidează ușor chiar și atunci când sunt utilizate în medii reducătoare în care sunt utilizate în mod obișnuit termocuplurile de tip T.
Cu toate acestea, există dezavantaje legate de termocuplurile de tip J, cum ar fi toleranța scăzută în comparație cu tipurile alternative. În zonele foarte încălzite, versatilitatea lor este limitată; de exemplu, tipul K funcționează mai bine la temperaturi ridicate unde acesta ar eșua. Mai mult decât atât, fierul din materialul său pozitiv pentru picior poate rugini, ceea ce duce la un comportament nesigur în condiții dure, mai ales dacă umiditatea este prezentă în jurul său mult mai departe decât orice alte tipuri moderne, cum ar fi precizia sau liniaritatea în intervalele lor de temperatură mai scăzute, deși este critic pentru senzorul precis. aplicațiile în punctele extreme au fost îndeplinite de termocuplu de tip j, prin urmare utilizatorii trebuie să ia notă de aceste limitări în timp ce selectează termocuplul adecvat pentru un anumit caz de utilizare.

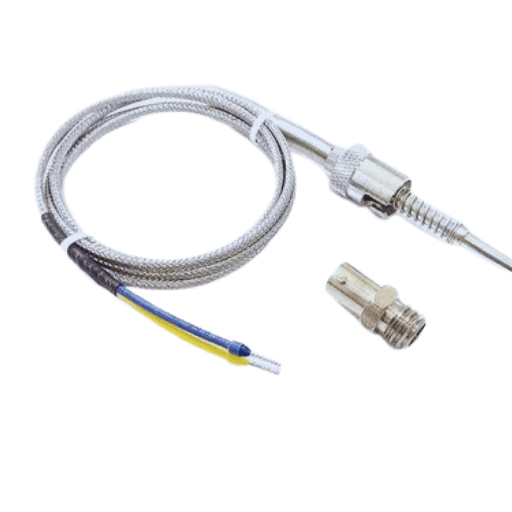

Cum instalezi corect un termocuplu de tip J?
Ghid de instalare pentru măsurarea exactă a temperaturii
Pentru ca termocuplurile de tip J să măsoare cu precizie temperatura, trebuie urmați acești pași de instalare:
- Alegerea unei locații adecvate: Plasați termocuplul acolo unde reflectă temperatura reală a materialului sau procesului studiat. Nu îl puneți în apropierea unor potențiale radiatoare sau surse de zgomot electric.
- Imersie adecvată: pentru aplicații cu lichide și gaze, scufundați complet vârful de detectare pentru a obține citiri corecte. Pentru termocuplurile de tip T, adâncimea de imersare ar trebui să fie în mod normal de cel puțin trei ori mai mare decât diametrul exterior al mantalei pentru a da rezultate sigure la măsurarea temperaturilor.
- Prevenirea pierderilor de căldură: Protejați împotriva pierderilor de căldură din cauza curenților de aer în timpul instalărilor în zonele cu curent de aer, deoarece acest lucru ar putea cauza citiri inexacte. Acest lucru este deosebit de critic pentru locațiile exterioare unde mișcarea aerului poate afecta stabilitatea temperaturii.
- Considerații privind cablarea: Dacă este necesar, utilizați fire de prelungire adecvate și asigurați-vă că se potrivesc cu tipurile de termocuplu pentru a evita introducerea de erori în măsurători. Joncțiunile de conectare trebuie să fie izolate și amplasate în mod ideal în același punct cu temperatură egală măsurată pentru a minimiza gradienții termici.
- Calibrare: Calibrați termocuplurile în mod regulat conform instrucțiunilor producătorului; acest lucru ajută la menținerea preciziei uniforme în timp, mai ales atunci când este utilizat în aplicații critice.
Aceste sugestii permit utilizatorilor să optimizeze performanța termocuplurilor de tip J de calitate industrială, oferind în același timp măsurători fiabile de temperatură, ceea ce sporește și fiabilitatea senzorului.
Tipuri și considerații de conector
Pentru a selecta conectorii de termocuplu, este important să cunoașteți tipurile acestora și aplicațiile potrivite pentru aceștia. Unele tipuri comune de conectori sunt:
- Miniconectori standard: Acești conectori sunt utilizați cel mai mult în aplicațiile de termocuplu deoarece sunt mici și pot funcționa cu diferite tipuri de termocuplu. Ele vin ca fiind specifice polarității sau nepolarizate, dar trebuie să se asigure că tipul potrivit corespunde cu materialul termocuplului pentru a evita erorile de măsurare.
- Conectori industriali: Conectorii industriali sunt fabricați robust pentru a rezista la medii dure; pot avea, de asemenea, caracteristici de rezistență la intemperii și capacități de reducere a tensiunii. Astfel de conectori ar trebui aleși atunci când procesul va supune termocuplul la vibrații, praf sau umiditate, asigurându-i astfel durabilitatea și performanța constantă în timp.
- Conectori cu montare pe panou: Conectorii cu montare pe panou permit conectarea ușoară a termocuplurilor la sistemele de control sau monitorizare unde sunt necesare instalații fixe. Acestea au adesea o placă de montare și pot fi înlocuite fără a perturba întregul design al sistemului pentru simplitate în timpul activităților de întreținere.
Potrivirea materialului conectorului cu termocuplul este necesară pentru măsurători precise. Pe lângă aceasta, în timpul instalării trebuie urmate bune practici de cablare, ținând cont de considerentele de mediu care ar putea afecta în mare măsură măsurătorile.
Greșeli frecvente de evitat în timpul instalării
Când oamenii instalează termocupluri plus conectorii lor, de obicei fac greșeli, ceea ce poate duce la inexactitate și la defecțiunea echipamentului. Aceste erori includ:
- Cablare incorectă: cea mai importantă greșeală este cablarea greșită a unui termocuplu. Conectarea cablurilor unui termocuplu la bornele conectorului trebuie făcută cu respectarea polarității pentru măsurători corecte. Nerespectarea acestei cerințe poate da valori de temperatură inversate.
- Factori de mediu ignorați: neconsiderarea condițiilor de mediu poate compromite instalarea unui termocuplu. De exemplu, conectorii de calitate industrială capabili să reziste la solicitările mecanice induse de vibrații sunt necesari atunci când se folosesc astfel de tipuri în medii cu vibrații mari. De asemenea, expunerea la umiditate poate necesita conectori rezistenti la intemperii, care previn ruginirea, în special pentru senzorii de exterior.
- Plasarea incorectă a termocuplurilor: poziționarea greșită a senzorului unui termocuplu într-o aplicație poate duce la măsurători de temperatură nereprezentative. Prin urmare, trebuie avut grijă în timpul instalării, astfel încât să fie evitate zonele cu puncte calde sau reci localizate și să fie măsurate numai acele locuri în care va reflecta temperatura reală a mediului.
Cunoașterea acestor greșeli comune în timpul instalării termocuplurilor și respectarea celor mai bune practici poate crește considerabil acuratețea și fiabilitatea măsurătorilor acestora.

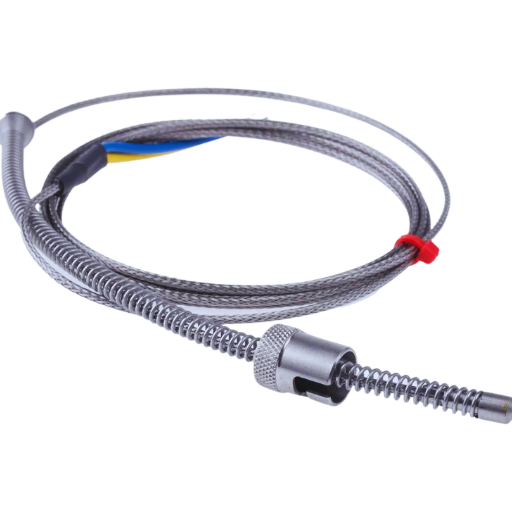

Cum întrețineți și depanați un termocuplu de tip J?
Sfaturi de întreținere regulată pentru termocuplurile de tip J
Pentru performanța și durabilitatea optime ale termocuplului de tip J, este necesar să se efectueze activități regulate de întreținere, cum ar fi următoarele:
- Calibrare regulată: Calibrarea de rutină a termocuplurilor de tip J este importantă pentru a menține acuratețea măsurătorilor. Comparați-le periodic cu standardele de temperatură cunoscute pentru a stabili orice abateri care ar putea necesita recalibrare.
- Inspecția vizuală a conexiunilor senzorului este importantă pentru a asigura acuratețea. Efectuați inspecții vizuale frecvente pentru a verifica dacă nu există deteriorări fizice pe firul termocuplului însuși și la punctele sale de conectare. Atenție la semne de uzură, coroziune sau contacte slăbite care ar putea afecta performanța și fiabilitatea acestuia; orice piesă afectată trebuie înlocuită imediat.
- Proceduri de curățare: Curățați joncțiunile dintre diferitele metale care formează termocuplul și conectorii în mod regulat pentru a îndepărta particulele de praf, resturile sau orice alte substanțe care pot împiedica măsurarea precisă prin crearea unor căi de rezistență suplimentare peste ele. Utilizați agenți de curățare adecvați care nu corodează aceste materiale și asigurați-vă că toate reziduurile sunt clătite complet.
- Preveniți supraîncălzirea: Nu depășiți temperaturile maxime permise indicate de specificațiile producătorului. Temperaturile excesive pot cauza daune permanente și pot face citirile inexacte, necesitând o nouă achiziție.
- Ecranarea trebuie făcută pentru a proteja senzorii de interferențe electromagnetice în zonele industriale. Poate fi necesar să se ia în considerare ecranarea în jurul termocuplurilor de tip J utilizate în medii expuse la prea multe interferențe EMF sau condiții dure. Acest lucru va ajuta la menținerea integrității semnalului, reducând în același timp șansele de a obține citiri greșite din cauza influențelor externe.
Respectarea acestor instrucțiuni de întreținere va permite utilizatorilor să maximizeze fiabilitatea și acuratețea termocuplurilor lor de tip J, obținând astfel performanțe uniforme în diferite aplicații.
Probleme comune de depanare și soluții
- Citiri intermitente: acestea apar adesea din cauza conexiunilor proaste sau a rupturii firelor termocuplului. Verificați conectorii pentru coroziune sau slăbiciune și asigurați-vă că sistemul de măsurare integrează în siguranță termocuplul. Dacă este necesar, restabiliți conexiunile și înlocuiți toate firele deteriorate.
- Citiri inexacte ale temperaturii: erorile de calibrare sau factorii de mediu pot fi de obicei acuzați de inexactități. Verificați calibrarea termocuplului față de surse de temperatură de încredere atunci când citirile sunt în mod constant greșite. De asemenea, asigurați-vă că nu este expus la curenți sau surse de căldură radiantă care ar putea denatura citirile sale.
- Timp de răspuns lent: O reacție lentă poate indica un blocaj fizic sau un contact termic insuficient cu mediul măsurat. Curățați orice materiale izolatoare din jurul punctului de joncțiune a termocuplului care ar putea obstrucționa transferul de căldură și asigurați-vă că atinge bine. Dacă aveți nevoie de timpi de răspuns mai rapid și au rămas prea mici după această procedură, atunci alegeți un alt tip de termocuplu cu o capacitate de răspuns mai mare, potrivit pentru aplicația dvs.
Acești pași de diagnosticare vor îmbunătăți dramatic fiabilitatea și versatilitatea termocuplurilor de tip J în diferite condiții prin creșterea nivelurilor lor de performanță în consecință.
Extinderea duratei de viață a termocuplurilor de tip J
Mai multe practici de întreținere și factori de mediu trebuie să fie luate în considerare pentru a prelungi durata de viață a unui termocuplu de tip J. În primul rând, asigurați-vă că este instalat corect; termocuplul trebuie să fie bine fixat, astfel încât să nu fie deteriorat de solicitările mecanice sau de vibrații care ar putea cauza defectarea mai devreme decât era de așteptat. Al doilea punct este protejarea lor de condiții externe severe, cum ar fi substanțele corozive și umezeala excesivă, care le-ar putea crește foarte mult rezistența atunci când sunt utilizate împreună cu o manta de protecție și o izolație adecvată. În plus, acestea ar trebui calibrate în mod regulat și verificate frecvent pentru semne de deteriorare; acest lucru ajută la menținerea eficienței acestora, permițând astfel înlocuiri în timp util acolo unde este necesar. În cele din urmă, funcționează în limitele specificate de temperatură pentru a nu suferi o degradare prea mare, scurtându-și astfel durata de viață utilă. Aceste sugestii vor permite utilizatorilor să maximizeze fiabilitatea și durabilitatea termocuplurilor de tip J, în special atunci când folosesc cabluri de prelungire.
Surse de referință
Întrebări frecvente (FAQ)
Î: Ce înseamnă ele prin termocuplu de tip J?
R: Termocuplurile de tip J sunt senzori de temperatură utilizați în mod obișnuit, fabricați din aliaj fier-constantan. Acest lucru le permite să fie utilizate în diverse aplicații pentru măsurarea temperaturii. Piciorul pozitiv este din fier, în timp ce piciorul negativ este din constantan (cupru-nichel).
Î: Cum diferă un tip K de un termocuplu de tip J?
R: Termocuplurile de tip K și J sunt utilizate pe scară largă, dar au caracteristici diferite. Aliajele pe bază de nichel-crom sunt folosite la fabricarea termocuplurilor de tip K, permițându-le să măsoare temperaturi mai mari decât cele măsurate de termocuplurile de tip J, care funcționează de obicei la intervale de temperatură mai scăzute. De asemenea, tipul J este recomandat pentru utilizare în atmosfere oxidante.
Î: Pentru ce pot folosi un termocuplu de tip J?
R: Diferite procese industriale, cum ar fi cuptoarele și cuptoarele, necesită măsurarea temperaturii, care se poate face folosind un termocuplu de tip J. Aliajul său fier-constantan funcționează bine în medii cu niveluri ridicate de oxidare.
Î: Cu ce materiale izolatoare sunt construite termocuplurile de tip J?
R: Materialele de izolare PFA și fibră de sticlă pot fi utilizate pe termocuplurile de tip j în timpul producției, în funcție de temperaturile de utilizare anticipate și de rezistența chimică cerută de aplicația particulară pe care o servesc.
Î: Cum se calibrează un termocuplu de tip J?
R: Producătorii sau laboratoarele de calibrare specializate pot efectua servicii de calibrare pentru termocupluri de tip j, comparând tensiunea de ieșire (emf) cu măsurătorile standard de temperatură recunoscute pentru a verifica acuratețea în limitele de eroare prescrise în timpul procesului de producție.
Î: Conectorii de dimensiune standard pot folosi termocupluri de tip j?
R: Da, termocuplurile de tip J pot fi utilizate cu un conector de dimensiune standard. Acest lucru le permite să fie integrate în diferite sisteme sau dispozitive de măsurare a temperaturii.
Î: Care sunt restricțiile utilizării unui termocuplu de tip J?
R: Când sunt utilizate în condiții de temperatură redusă sau înaltă, termocuplurile de tip J se vor oxida mai repede decât alte tipuri, cum ar fi Tipul K sau Tipul N, care au, de asemenea, intervale de temperatură mai mici și durate de viață mai scurte în aceste medii.
Î: Cum afectează tipul de joncțiune performanța unui termocuplu de tip J?
R: Indiferent dacă este împământat, neîmpământat sau expus afectează cât de repede răspunde la schimbările de căldură și cât de bine le rezistă în timp. Deși susceptibilă la interferențe cu alte componente electrice atunci când sunt poziționate strâns împreună (în special cele care au împământare comună), o joncțiune cu împământare oferă un răspuns rapid; unul neîmpământat oferă o bună izolare electrică, în timp ce unul expus reacționează cel mai rapid, dar se rupe ușor.
Î: Pot fi utilizate termocuplurile de tip J în atmosfere oxidante?
A: Da, pot. Aliajul fier-constantan utilizat pentru realizarea acestui tip de termocuplu îi permite rezistența la oxidare, făcându-l potrivit pentru multe aplicații industriale în care este necesară măsurarea temperaturii în condiții care favorizează oxidarea.
