Înțelegerea tehnologiei fotovoltaice (PV) este esențială pentru utilizarea eficientă a energiei solare. Cablajul panourilor solare este un aspect important al acestei tehnologii. În calitate de instalator certificat sau de pasionat industrial, a ști cum să cablați un panou solar este o parte indispensabilă a construirii și întreținerii sistemelor de energie regenerabilă. Acest ghid își propune să dezvăluie complexitățile sistemelor fotovoltaice, înarmandu-vă cu cunoștințele teoretice și practice necesare pentru cablarea panourilor solare cu siguranță. Alte părți care trebuie abordate, cum ar fi alte verticale de cablare, și principiile de bază ale tensiunii, curentului și măsurilor de siguranță adecvate vor fi discutate în acest articol. Pregătiți-vă să vă împuterniciți proiectele de energie solară învățând cum să utilizați energia curată în cel mai eficient mod posibil.

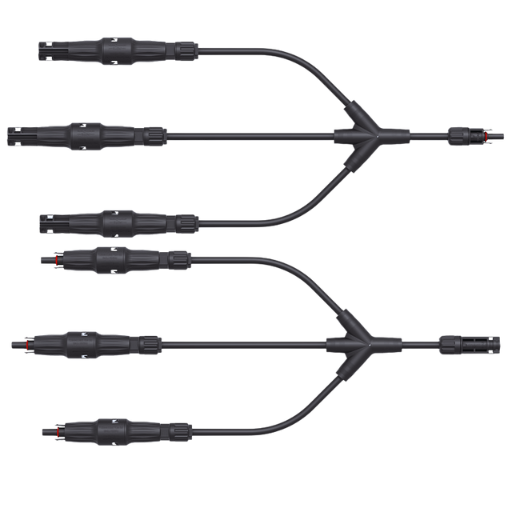

Care sunt Bazele cablajului panourilor solare?
Pentru a obține o bază înțelegerea cablajului panoului solar, este important să acordați atenție următoarelor metode de cablare: tipuri de cablare, conexiuni electrice și probleme de siguranță.
- Metode de cablare: Panourile solare pot fi conectate în serie, paralel sau o combinație a celor două.
În cablarea în serie, tensiunea fiecărui panou solar este combinată. Borna pozitivă a unui panou solar este conectată la borna negativă a următorului panou solar.
Cablajul paralel crește curentul prin conectarea tuturor bornelor pozitive, precum și a tuturor bornelor negative.
- Conexiuni electrice: Dimensionarea corectă a cablului este foarte importantă atunci când conectați panourile solare la un regulator de încărcare, un invertor sau un banc de baterii, în caz contrar, pot apărea pierderi de energie sau supraîncălzire. Pentru a spori eficiența, utilizați cabluri și conectori de protecție solară, deoarece acestea vor asigura durabilitatea sistemului.
- Probleme de siguranță: ca și în cazul oricărei operațiuni, este foarte importantă respectarea procedurilor de siguranță, cum ar fi deconectarea alimentării la conexiuni și purtarea echipamentului de protecție. Asigurați-vă conformitatea cu codurile electrice locale pentru alte componente pentru a evita potențiale pericole.
Aceste principii ar trebui să fie simplu de înțeles, dar, fără ele, vă sunt sistem solar panou este posibil ca configurarea să nu funcționeze în mod fiabil și eficient.
Înțelegerea Sistem Pv și componentele sale
Un sistem fotovoltaic captează lumina soarelui și o transformă în energie electrică folosind panouri solare. Componentele sale principale includ:
- Panouri solare: Ei captează lumina soarelui și o transformă într-o formă de electricitate de curent continuu folosind celule fotovoltaice.
- invertor: Schimbă curentul electric continuu produs de panouri într-un curent alternativ, făcându-l potrivit pentru aparatele de uz casnic.
- Sistem de montare: Plasați panourile solare într-o poziție fixă la unghiul corect și înclinați-le pentru o expunere optimă la lumina soarelui.
- Baterie (Opțional): Magazinele generează energie care este mai mult decât ceea ce este necesar în timpul zilei pentru perioadele de lumină solară scăzută sau în timpul nopții.
- Controler de încărcare (în sistemele cu baterii): Controlează fluxul de energie către și de la baterie pentru a preveni supraîncărcarea și descărcarea profundă.
- Cablaj electric: Unește componente pentru un flux eficient de energie.
- Sistem de monitorizare: Permite urmărirea producției de energie și a performanței sistemului pentru a detecta probleme și ineficiențe.
Toate componentele de mai sus funcționează la unison pentru a se asigura că sistemul funcționează eficient, este eficient și oferă energie curată și regenerabilă. Pentru a maximiza performanța și longevitatea, instalarea și întreținerea corespunzătoare sunt esențiale.
Cheie Cabluri și conectori Folosit în cablarea panourilor solare
Ca orice altă configurație electrică, manipularea necorespunzătoare a cablurilor și a conectorilor poate cauza disfuncționalități, probleme de siguranță și ineficiențe VC în panourile solare. Ulterior, să aprofundăm componentele:
Cabluri fotovoltaice (PV).
Cablurile concepute pentru aplicații solare sunt denumite cabluri fotovoltaice. Sunt robuste și rezistente la radiațiile UV, precum și la condițiile meteorologice nefavorabile. Unele cabluri fotovoltaice utilizate în mod obișnuit ar fi cabluri de cupru flexibile, cu un singur conductor, cu izolație din polietilenă reticulat (XLPE), care, în funcție de sistem, ar putea gestiona tensiuni de la 600V la 2000V. Aceste cabluri au, de asemenea, rezistență la umiditate și abraziune, ceea ce ajută la extinderea longevității.
Conectori MC4
Cel mai popular tip de conectori folosiți în panourile solare sunt conectorii MC4. Acești conectori sunt făcuți pentru a putea rezista la cantități mari de tensiune de curent continuu, majoritatea conectorilor având o capacitate sigură de 1000 V și în sisteme noi, chiar și până la 1500 V. Acești conectori nu numai că permit trecerea la tensiune înaltă, dar garantează și conexiuni ferme și rezistente la intemperii; o calitate esențială pentru sistemele de exterior. Mai mult, designul simplu „snap-in” facilitează extinderea sau întreținerea sistemelor.
Cabluri AC și DC
Cablurile DC trimit energie electrică de la panourile solare la invertor, în timp ce cablurile AC transportă ieșirea invertorului către rețea sau cablajul de acasă. Izolarea cablurilor DC este de obicei dublă, deoarece acestea încearcă să reducă pierderile de energie la nivelul minim posibil pe distanțe lungi. Cablurile de curent alternativ au caracteristici largi de proiectare pentru transmiterea curenților alternativi și sunt fabricate în mare parte din aluminiu sau cupru.
Pentru a conecta două panouri solare, trebuie folosite fire de interconectare a bateriei pentru a asigura un flux adecvat de energie.
În sistemele cu capacitate de stocare a energiei, firele de interconectare a bateriilor sunt folosite pentru a conecta bateriile solare în paralel sau în serie. Aceste fire sunt compuse din cupru cu rezistență scăzută, care nu se supraîncărcă termic cu ușurință și, prin urmare, este izolat pentru a gestiona sarcinile de curent ridicate pentru o eficiență maximă.
Cabluri de împământare
Compuse din cupru flexibil sau aluminiu, aceste cabluri transferă energia electrică excesivă din sisteme, oferind protecție împotriva supratensiunilor electrice și a loviturilor de trăsnet. Deoarece aceste cabluri determină conformitatea cu o serie de standarde de reglementare, siguranța împotriva vătămărilor este oferită în mod evident.
Conexiuni cablu cutie de joncțiune
Cutia de joncțiune servește drept carcasă de protecție pentru cablurile panoului solar, protejându-le de scurtcircuite sau alte daune externe. În plus, o cutie de joncțiune conține conexiuni cu mai multe contacte care poartă o caracteristică de protecție împotriva condițiilor de mediu, cum ar fi umiditatea și căldura, protejând în același timp fluxul de electricitate între panouri.
Dimensiunea firelor și importanța acestuia
Dimensiunea unui fir este unul dintre factorii principali în sistemele solare funcționale optim. Un fir extrem de supradimensionat sau subdimensionat duce la pierderi excesive de căldură și energie. De exemplu, sistemele rezidențiale mici folosesc fire de 4 mm², în timp ce sistemele comerciale mai mari, cu distanțe mai mari și curenți mai mari, pot folosi fire mai mari de 8 mm².
Planificarea atentă și selecția corectă a cablurilor și conectorilor facilitează funcționarea eficientă a sistemului solar, dar, cel mai important, durabilitatea și siguranța sunt asigurate. Selectarea componentelor adecvate reduce nevoia de întreținere, permite un transfer optim de energie și prelungește durata de viață a sistemului, făcându-l un factor esențial de luat în considerare la orice instalație solară.
Considerații importante în Bazele cablajului panoului solar
Evaluări de tensiune și curent
Când tăiați valorile tensiunii și curentului, verificați dacă cablurile și conectorii care constituie cablajul panoului solar pot susține ieșirea din sistem. Supraîncălzirea, ineficiența sau incidentele nesigure pot apărea din extinderea valorii nominale a acestor componente.
Lungimea cablului și rezistența
Acolo unde este posibil, cablurile trebuie scurtate pentru a economisi energia de lucru. Lungimea cablurilor poate provoca o cădere de tensiune care afectează eficiența sistemului. Acest lucru poate fi remediat folosind cabluri dimensionate corect.
Conexiuni în serie și paralele
Tensiunea de ieșire, curentul sau combinația dorită ia în considerare dacă se aplică cabluri în paralel sau în serie. Conexiunile în serie transferă tensiune, în timp ce cele paralele pot crește curentul. Planificarea anterioară asigură coerența cu invertorul și alte subsisteme.
Împământare și siguranță
O bună împământare este esențială pentru a reduce riscul de șoc electric și pentru a ajuta la atenuarea potențialului fulger și a curenților de defect care curg prin sistem. Conectarea cablurilor solare trebuie efectuată la codurile electrice locale și la procedurile de siguranță pentru a se asigura conformitatea și protecția.

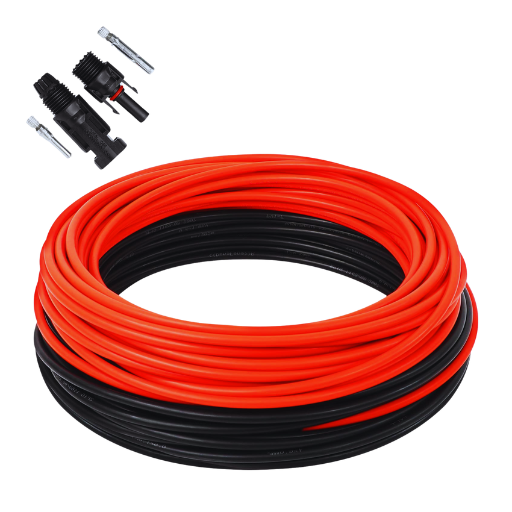

Cum să Cablați panouri solare în serie?
Avantajele Panouri solare conectate în serie
O combinație de două sau mai multe panouri solare poate crește productivitatea sistemului datorită tensiunii de ieșire mai mari.
Când panourile solare sunt înșirate în serie, tensiunea fiecărui panou se adună, ceea ce duce la o ieșire totală de tensiune mai mare. De exemplu, ieșirea cumulată atunci când trei panouri de douăzeci și patru de volți sunt conectate în succesiune este de 72 de volți, sistemele electrice pe distanțe mari de cablu pot beneficia de această configurație.
Greutate redusă în anumite sisteme
Adesea, sistemele de înaltă tensiune sau electrice duc la un curent mai mic, ceea ce înseamnă pierderi de rezistență mai mici din cauza cablajului. Pentru distanțe lungi între panoul solar și regulatorul de încărcare sau invertorul, cablarea în serie este mai eficientă.
Flexibilitatea proiectării
Panourile sunt mai ușor de utilizat, deoarece majoritatea invertoarelor moderne și regulatoarele de încărcare de urmărire a punctului de putere maximă (MPPT) au capacitate de intrare de înaltă tensiune. Acest lucru crește foarte mult ușurința și simplitatea cu care astfel de dispozitive pot fi încorporate în cablarea sistemelor care sunt alimentate în serie.
Cost redus în cablare
Conexiunea în serie permite utilizarea cablurilor mai subțiri, cu amperaj redus, deoarece curentul nu are variații. Acest lucru nu numai că minimizează investițiile materiale, dar garantează și fiabilitatea sistemului.
Câteva beneficii ale funcționării în condiții de lumină scăzută
Datorită cablajului în serie, rețeaua solară poate funcționa bine chiar dacă există un curent scăzut în condiții înnorabile sau slabe. Tensiunea mai mare face posibil ca sistemul să încarce bateriile sau să furnizeze energie unui invertor, ceea ce este mai eficient decât să se bazeze pe sistem pentru a o face singur.
De ce acești factori măresc performanța generală a sistemului
Mai multe sisteme de stocare a energiei și bănci de baterii de înaltă tensiune au o cerință extremă de tensiune. Conexiunile în serie facilitează adăugarea acestor componente la un sistem alimentat cu energie solară, fără a fi nevoie să adăugați dispozitive de conversie a tensiunii suplimentare.
O înțelegere a acestor beneficii este importantă în dezvoltarea unui sistem de energie solară rezonabil, care să ofere o acoperire completă pentru anumite nevoi de energie și să ia în considerare condițiile de mediu unice.
Ghid pas cu pas: Conectarea panourilor solare în serie
Selectați panourile solare potrivite
Când conectați panourile solare, asigurați-vă că tensiunea și curentul nominal al panourilor sunt compatibile. Încercarea de a utiliza panouri incompatibile poate duce la ineficiențe și daune, în special atunci când șirurile de două sau mai multe panouri solare sunt conectate în serie.
Înclinați panourile
Plasați panourile solare în direcția în care primește cel mai mult soare. Setați panourile cu același unghi și direcție de înclinare, astfel încât să producă energie în mod constant.
Conectați bornele pozitive la bornele negative
Cu cablurile furnizate, conectați borna pozitivă a panoului unu cu borna negativă a panoului doi. Acest lucru ar trebui făcut secvenţial pentru toate celelalte panouri. Acest lucru circuitează panourile în serie, ceea ce crește tensiunea, dar menține aceeași cantitate de curent.
Verificați conexiunile
Verificați fiecare conexiune și asigurați-vă că toate firele sunt bine conectate și că nu există piese slăbite. Conexiunile corecte de energie sunt esențiale pentru a evita pierderile de energie și riscurile electrice.
Măsurați tensiunea de ieșire
În timp ce panourile sunt conectate în serie, utilizați un multimetru pentru a confirma tensiunea totală de ieșire. În mod ideal, ar trebui să fie egală cu suma tensiunilor individuale ale panoului.
Conectați-vă la controlerul de încărcare al sistemului pentru a regla ieșirea de la celula solară.
Odată terminată cu conexiunea în serie, următorul pas este conectarea matricei la terminalul fie al controlerului de încărcare, fie al sistemului energetic, conform instrucțiunilor producătorului.
Veți fi finalizat conexiunea în serie pentru sistemul dumneavoastră de energie solară în siguranță și eficient. Verificați întotdeauna literatura specifică componentelor atunci când interconectați panoul solar cu următoarea componentă.
Consideraţii pentru Conexiuni în serie și paralele
Un proiect fotovoltaic (PV) eficient trebuie să ia în considerare modul în care configurațiile în serie și paralele ale fiecărui sistem, fuzionate ca una, vor afecta tensiunea generală, curentul și eficiența sistemului. Dacă aceste valori sunt optimizate, sistemele pot îndeplini anumite cerințe energetice în timp ce maximizează utilizarea spațiului.
Comportamentul de tensiune și curent
În configurațiile în serie, numărul de panouri crește, iar tensiunea sistemului crește, dar curentul total al sistemului rămâne egal cu curentul unui panou solar individual. De exemplu, conectarea a patru panouri solare de 40V fiecare având un curent de 10A va da o ieșire de 160V și un curent de ieșire de 10A. O astfel de configurație este bună pentru sistemele de tensiune mare, datorită pierderilor reduse de energie prin cablare de calitate scăzută pe distanțe lungi.
În configurații paralele, tensiunea devine egală cu tensiunea unui panou, în timp ce curentul crește. Folosind exemplul anterior, conectarea a patru panouri de 40V/10A are ca rezultat o ieșire de 40V cu un curent de ieșire de 40A. O astfel de configurație este bună pentru sistemele de joasă tensiune și curent ridicat.
Influențe asupra productivității
Atât performanța, cât și eficiența pot fi îmbunătățite folosind rețele mixte serie-paralel, dar există probleme cu dezechilibru care trebuie abordate. Umbrirea și degradarea duc adesea la panouri nepotrivite care afectează negativ eficiența sistemului. Unele cercetări sugerează că doar 10% umbrire pe un singur panou dintr-un șir de serie poate reduce producția totală a șirului la sub 50%. Aceste situații pot fi atenuate cu diode de bypass sau tehnologia de urmărire a punctului de putere maximă (MPPT) din controlerele de încărcare.
Ilustrație de aplicare practică
Într-o aplicație rezidențială cu o sarcină de 5 kW, cerințele de tensiune și curent ale sistemului pot fi îndeplinite cu o combinație de conexiuni în serie și paralele. De exemplu:
Luați în considerare utilizarea a douăzeci de panouri de 250 W fiecare evaluat la 40 V și 6.25 A. Cinci panouri ar putea fi conectate în serie pentru a forma șiruri de 200 V, 6.25 A. Aceste patru șiruri ar putea fi apoi conectate în paralel, producând în cele din urmă 200V la 25A. Această configurație oferă un compromis rezonabil între cantitatea de cablare, dimensiunea sistemului și suprasarcina de integrare a invertorului.
Cum influențează parametrii operaționali ai sistemului performanța fotovoltaică
Tensiunea și curentul de ieșire ale panoului variază în funcție de temperatură. Temperaturile mai ridicate influențează tensiunea mai semnificativ decât temperaturile mai scăzute în conexiunile în serie și acest lucru pune mai multă stres asupra componentelor panoului. Coeficientul de temperatură al tensiunii trebuie luat în considerare cu atenție în specificațiile sistemului, astfel încât să fie atins intervalul de funcționare dorit.
Instrumente de eficienta
Ca o caracteristică de siguranță de grad minim, dispozitivele de protecție la supracurent (siguranțe sau întrerupătoare de circuit) trebuie incluse în sistemele mixte serie-paralel pentru a aborda nivelurile crescute de curent care sunt experimentate în configurațiile paralele. Scalabilitatea este un avantaj suplimentar care este adesea trecut cu vederea. Sistemele pot fi mărite în dimensiune prin simpla adăugare de șiruri sau panouri suplimentare și fără efort extins de reconfigurare.
Integrarea conexiunilor în serie și paralelă permite ca sistemele fotovoltaice să fie proiectate în funcție de nevoile operaționale variate, asigurând în același timp eficiența și fiabilitatea. Ca în cazul oricărei probleme de optimizare, cele mai favorabile rezultate sunt cele care țin cont de condițiile de mediu, cererea de sarcină și caracteristicile echipamentului.

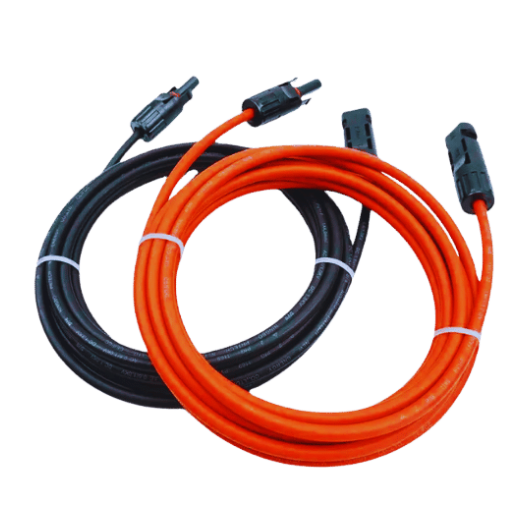

Cum să Cablați panourile solare în paralel?
Beneficiile Operației de Panouri solare conectate în paralel
Tensiune de ieșire constantă
Unul dintre avantajele principale ale conectării panourilor solare în paralel este că tensiunea rămâne constantă, indiferent de câte panouri sunt conectate. De exemplu, dacă fiecare panou funcționează la 12 volți, sistemul va scoate 12 volți indiferent dacă se adaugă două sau zece panouri. Acest lucru este important pentru sistemele de joasă tensiune sau băncile specifice de baterii.
Pierderea de putere minimă din cauza umbririi
Cablajul paralel crește performanța în cazurile în care pot apărea unele umbriri. Deoarece fiecare panou funcționează independent, umbrirea unui panou nu reduce la fel de mult randamentul celorlalți, ceea ce păstrează eficiența generală a sistemului. Cercetările indică faptul că sistemele paralele pot recupera între 80-90% din producția potențială de energie în medii parțial umbrite.
Flexibilitate în extinderea sistemului
În sistemele paralele, scalabilitatea este ridicată și pot fi adăugate noi panouri fără a modifica nivelurile de tensiune sau a modifica în mare măsură configurația. De exemplu, un sistem mic cu 2 panouri poate fi extins fără probleme până la un sistem cu 10 panouri, făcând aceste configurații potrivite pentru actualizările viitoare.
Creșterea fiabilității
Conform configurației prezentate, fiabilitatea sistemului este îmbunătățită cu o configurație paralelă, deoarece defecțiunea unui singur panou nu afectează întreaga funcționalitate a matricei. Această abordare este cea mai utilă pentru aplicații critice, cum ar fi sistemele off-grid, unde alimentarea cu energie trebuie să fie continuă.
Flexibilitate pentru instalații în afara rețelei
Circuitele paralele sunt potrivite pentru instalațiile în afara rețelei, în cazurile în care nevoile de energie nu sunt foarte solicitante și sunt necesare ieșiri constante de joasă tensiune/curenți mari. De exemplu, cabinele la distanță care utilizează o configurație solară cu cablu paralel pot susține o sursă de alimentare constantă pentru iluminat, încărcare și aparate mici cu doar două panouri solare. Unele rapoarte susțin că sistemele paralele sunt mai des folosite pentru aplicații off-grid datorită rezistenței și adaptabilității lor.
Suport pentru dispozitive de joasă tensiune
Dispozitivele care urmează să fie alimentate în aceste circuite paralele USB pot fi setate la intrări de tensiune specifice, cum ar fi sistemele de 12V sau 24V. Acest lucru permite încărcarea directă a bateriei sau alimentarea aparatelor cu puține sau deloc componente suplimentare, ceea ce simplifică sistemul în loc să îl complice.
Având în vedere avantajele deja menționate, cablarea paralelă devine o opțiune atractivă de implementat în proiectarea sau modernizarea unui sistem solar fotovoltaic, mai ales acolo unde fiabilitatea, scalabilitatea sistemului și evitarea umbririi au prioritate.
Ghid spre Cablaj solar paralel
Sfatul meu cu privire la cablarea solară paralelă este să vă familiarizați mai întâi cu elementele de bază ale modului în care funcționează conexiunile paralele. Pentru cablarea panourilor solare în paralel, interconectez părțile pozitive ale fiecărui panou, precum și părțile negative. În acest mod, tensiunea pe toate panourile rămâne aceeași, în general egală cu ieșirea unui singur panou, în timp ce curentul crește. Cu această metodologie, creez un sistem cu performanțe uniforme chiar și atunci când unul dintre panouri este parțial umbrit sau este mai puțin eficient.
Înțelegerea Seria vs Paralel Cablarea
Diferența cheie dintre cablarea în serie și paralelă este modul în care sunt afectate tensiunea și curentul.
- Cablaj în serie - Când panourile solare sunt conectate în serie, borna pozitivă a unui panou este conectată la borna negativă a panoului următor. Ca rezultat, tensiunea sistemului este egală cu suma tuturor tensiunilor individuale ale panoului. Curentul, totuși, este egal cu un singur panou. Din experiența mea, această configurație este cea mai bună pentru sistemele în care este necesară o tensiune mai mare pentru a respecta parametrii invertorului.
- Cablaje paralele - În cablarea paralelă, fiecare panou are bornele sale pozitive și negative legate, astfel încât toate să poată fi conectate la o singură sursă. Tensiunea colectivă produsă este aceeași cu cea a unuia dintre panourile paralele, în timp ce curentul produs este suma totală a tuturor panourilor. Aceasta înseamnă că acest aranjament este preferat atunci când este necesară o tensiune constantă sau atunci când umbrirea este de așteptat să reducă funcționarea sistemului.
Ambele tehnici au utilizări specifice, astfel încât alegerea pe care să o utilizați se bazează în întregime pe cerințele sistemului, cum ar fi potrivirea tensiunii și alte considerații externe.

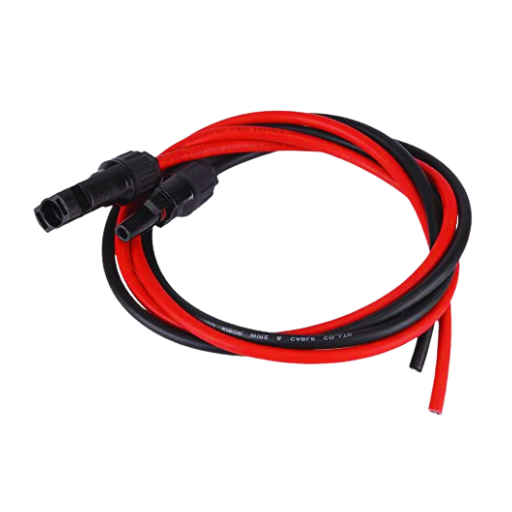

Care sunt diferitele moduri de a Conectați-vă matricea solară?
Explorarea Serie și cablare paralelă
De obicei, nevoile specifice ale sistemului dumneavoastră determină stilurile de cablare, fie în serie, fie în paralel.
- Cablajul în serie unește panourile în așa fel încât să crească tensiunea: borna pozitivă a unui panou este legată de borna negativă a panoului anterior. Acest lucru este adecvat pentru sistemele care necesită o tensiune mai mare pentru a satisface reducerea minimă sau mai mică a puterii invertorului pe distanțe extinse.
- Cablajul paralel este locul în care mențineți aceeași tensiune de ieșire ca un singur panou, dar toate bornele pozitive ale panoului individual sunt conectate, la fel ca toate bornele negative. Acest lucru menține un curent mai mare și este util în iluminarea slabă sau când panourile sunt parțial umbrite.
Alegeți stilul de cablare care se potrivește cel mai bine cu specificațiile de performanță optimă ale sistemului dumneavoastră pentru curent și tensiune.
Cum să Conectați panourile solare pentru performanță optimă
Atât factorii ecologici, cât și caracteristicile electrotehnice ale sistemului trebuie luați în considerare la conectarea panourilor solare, astfel încât acestea să funcționeze la eficiență maximă. O combinație de conexiuni în serie și paralelă este în general utilizată pentru un interval optim de tensiune și curent.
Verificați parametrii tensiunii sistemului
Majoritatea invertoarelor tipice au o fereastră de tensiune, cum ar fi 48V pentru sistemele rezidențiale și până la 600V pentru instalațiile mai mari. Tensiunea invertorului nu trebuie să fie atât de mare încât să depășească limitele de funcționare (nu trebuie formate șiruri de serie sau combinații). De exemplu, dacă luăm un panou tipic de 200 W cu o tensiune de ieșire de 40 V, două panouri conectate în serie vor oferi o ieșire de 80 V. La cablarea în serie, tensiunea totală este suma fiecărui panou dintr-o serie și a tensiunii de ieșire a fiecărui panou.
Priviți capacitatea actuală
Conexiunile în serie reduc curentul la nivelul unui singur panou, făcând firele mult mai ușor de transportat pe distanțe mai mari. În cazul situațiilor de umbrire și sau de lumină scăzută, recoltarea de energie poate fi realizată prin metoda paralelă. De exemplu, cele patru panouri de 200W conectate în paralel vor menține tensiunea panoului (adică 40V) dar vor multiplica de patru ori curentul și vor putea suporta mai multe zone.
Utilizați utilizarea cutiilor combinate și a siguranțelor
Instalarea unei casete de combinare permite integrarea în siguranță a conexiunilor în serie și paralelă. Siguranțele sau întreruptoarele ar trebui să fie integrate pentru protecția la supracurent. Aceste componente ajută la evitarea deteriorării cauzate de supratensiuni prin protejarea invertorului și a panourilor. O regulă tipică este să setați valorile nominale ale siguranțelor la 1.25 până la 1.56 ori valoarea nominală curentă a panoului.
Utilizați dimensiunile adecvate ale cablurilor pentru a reduce pierderea de putere
Pierderea de putere cauzată de rezistență crește odată cu lungimea firului și scade odată cu diametrul cablului. În sistemele cu curent ridicat, utilizați cabluri concepute pentru a gestiona în mod adecvat sarcina. De exemplu, cabluri cu grosimea de 8 AWG ar trebui folosite pentru un sistem conectat în paralel care utilizează 40 A.
Aceste linii directoare permit planificarea corectă a conexiunilor panourilor solare, permițând sistemului dumneavoastră de energie solară să funcționeze mai eficient, cu mai puține pierderi de energie și pentru o durată mai lungă.

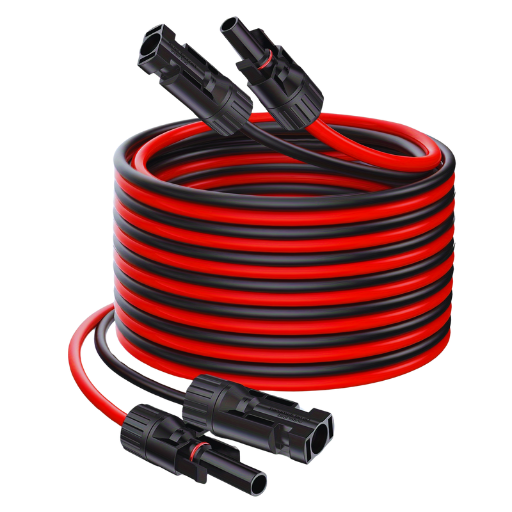

Care Metoda de cablare a panoului solar Este potrivit pentru tine?
Factori de luat în considerare: Serie sau paralel
Alegerea dintre una dintre următoarele tehnici de cablare a panourilor solare: serie, paralelă și hibridă serie-paralelă necesită înțelegerea caracteristicilor electrice și a mediului înconjurător pentru performanță și eficiență optimă. Aspectele cheie sunt următoarele:
Ieșire de curent și tensiune
Creșterile de tensiune vor fi observate utilizând cablarea în serie, în timp ce curentul va rămâne neschimbat. De exemplu, conectarea a trei panouri solare de 12V și 10A în serie oferă o ieșire totală de 36V și 10A. Sistemele care necesită potrivire de înaltă tensiune, cum ar fi invertoarele și regulatoarele de încărcare, beneficiază de această configurație. În plus, pierderile de putere pe cabluri lungi sunt atenuate.
În cablarea paralelă, curentul de ieșire este crescut în timp ce tensiunea unui singur panou este menținută. De exemplu, aceleași trei panouri conectate în paralel dau 12V la 30A. Această configurație în paralel este cea mai potrivită pentru aplicațiile de joasă tensiune care necesită un curent ridicat.
Compatibilitate sistem
Confirmați specificațiile cu invertorul și controlerul de încărcare. Este posibil ca unele invertoare să nu funcționeze eficient decât dacă este îndeplinit un anumit domeniu de tensiune, ceea ce face ca configurațiile în serie să fie favorabile. Pe de altă parte, controlerele de încărcare cu algoritmi care utilizează Maximum Power Point Tracking (MPPT) tind să prefere curenți mai mari proveniți din conexiuni paralele, deoarece folosesc puterea.
Probleme de umbrire și performanță
Reducerea performanței din cauza umbririi parțiale este mai mare în cablarea în serie decât în cablarea paralelă. Cablajul paralel permite funcționarea independentă a fiecărui panou, reducând astfel pierderile de ieșire din cauza umbririi. Un panou umbrit poate reduce curentul total al seriei. Prin urmare, cablarea paralelă are un avantaj.
Coeficienți de temperatură
Eficiența sistemului se degradează odată cu creșterea temperaturii ambiante. Configurațiile în serie pot fi mai eficiente în climatele mai reci, deoarece tensiunile mai mari nu sunt la fel de afectate de pierderile de rezistență ca cele mai scăzute. În schimb, este mai ușor să mențineți un curent constant în medii fierbinți cu configurații paralele, deoarece sunt evitate căderile excesive de tensiune.
Dimensiunea și scalabilitatea sistemului
Datorită potrivirii mai ușoare a tensiunii și integrării necomplicate în baterii, cablarea paralelă este mai ușoară pentru sistemele solare la scară mică. Cu toate acestea, cablarea în serie face instalațiile mari mai economice, deoarece nu sunt necesare cabluri grele și costisitoare. În loc de curenții mai mari care curg prin fire în configurații în serie, există costuri mai mici ale materialelor din firele care au materiale mai puțin costisitoare.
Metodologia de conectare a cablajului la componentele dvs., specificațiile și cerințele sistemului, condițiile site-ului și cerințele de energie determină cel mai bun design de cablare pentru performanța sistemului dvs. solar. Fiecare abordare oferă avantaje distincte, astfel încât selectarea configurației potrivite garantează producția maximă de energie și durabilitatea sistemului de panouri solare.
Impactul Ieșire panou pe opțiunile de cablare
Turnurile de ieșire ale unui panou solar, inclusiv curentul, tensiunea și puterea, ieșirea este crucială în conceperea celor mai bune scheme de cablare posibile. În cele mai multe cazuri, panourile solare au ceea ce se numește o putere nominală care specifică modul în care panourile solare funcționează în condițiile standard de testare (STC). De exemplu, tensiunea unui panou standard de 400 W sub STC este de aproximativ 40, iar amperii este de aproximativ 10. Aceste valori vor dicta câte panouri trebuie să fie conectate pentru a obține tensiunea de sistem și nivelurile de curent necesare în parametrii setați.
Într-o configurație în serie, tensiunile panourilor individuale se adună și curentul din circuit rămâne constant. Această configurație este utilă în sistemele de înaltă tensiune, inclusiv cerințele unui sistem de baterii mai mare de 48 de volți, precum și reduce cantitatea de curent care minimizează pierderile rezistive în fire. De exemplu, utilizarea a zece panouri de 400W în serie, fiecare producând 40 volți, va da un sistem cu aproximativ 400V și 10A. Acest scenariu folosește și cabluri mai slabe în comparație cu utilizarea echivalentului în configurație paralelă.
În sistemele paralele, tensiunea rămâne aceeași în timp ce suma curenților crește. Această metodă este utilă pentru aplicații cu specificații de joasă tensiune, cum ar fi sistemele de 12V sau 24V. Aceste modele sunt, de asemenea, favorabile în regiunile parțial iluminate, deoarece un singur panou umbrit reduce doar contribuția sa individuală de curent, mai degrabă decât întreaga matrice, așa cum este cazul modelelor de serie. Un exemplu ar fi cablarea acelorași 10 panouri de 400 W în paralel, ceea ce duce la 40 V la 100 A. Puterea de ieșire ar rămâne aceeași, totuși, cablurile ar trebui să fie mai groase pentru a face față curentului crescut.
Datele recente de la instalațiile solare indică faptul că cablarea în serie devine din ce în ce mai comună în aplicațiile la scară largă, în special odată cu introducerea controlerelor de încărcare Maximum Power Point Tracking (MPPT) care gestionează eficient nivelurile de tensiune înaltă asociate conexiunilor în serie. Pe de altă parte, instalațiile rezidențiale supuse umbririi sau care utilizează echipamente mai vechi preferă cablarea paralelă pentru a asigura eficiența și compatibilitatea.
În cele din urmă, selectarea parametrilor corespunzători de ieșire a panoului solar și potrivirea acestora cu specificațiile sistemului garantează un sistem de energie solară eficient și durabil. Considerațiile pentru eficiența optimă și costul scăzut trebuie să includă: dimensionarea cablului, echilibrul componentelor sistemului (BOS), condițiile amplasamentului și designul general al sistemului.
Consultanta a Instalator solar pentru cele mai bune practici
Contractorii solari experți au cunoștințe de neegalat în timp ce analizează proiectarea optimă a sistemelor de energie solară pentru o locație de contur și condiția prealabilă a acesteia. Ei evaluează factori precum zona geografică, perioada medie de lumină solară și umbrirea locului relevant, necesari atunci când se decid dimensiunile și aranjarea panourilor solare într-un anumit sit. De exemplu, cercetările indică faptul că expunerea medie zilnică la soare diferă drastic, variind de la 5.75 ore de vârf la soare în California până la sub 3.8 ore în secțiunile din nord-vestul Pacificului. Această diferență are o influență directă asupra cantității de panouri și a cerințelor de potență ale acestora pentru a atinge obiectivele energetice stabilite.
În plus, instalatorii excelează în alegerea altor părți ale sistemului, cum ar fi regulatoarele de încărcare MPPT, invertoarele și stocarea, toate pentru a satisface nevoile electrice ale sistemului în ansamblu. Calculele firului de siguranță și pierderea de energie prin căldură și rezistență din manualul ACCA D și codurile electrice locale ghidează dimensiunea firului. Cercetările recente sugerează că utilizarea combinată a sistemelor de înaltă tensiune și cablarea în serie pentru instalațiile mari tinde să scadă costul de instalare, oferind în același timp performanțe mai bune, ceea ce este benefic atât din punct de vedere economic, cât și tehnologic.
Instalatorii solari pot analiza înclinarea acoperișului, precum și înclinarea și direcția panoului, folosind evaluări detaliate ale amplasamentului și instrumente avansate de simulare pentru a maximiza randamentul energetic. Pentru acești profesioniști, proprietarii de case pot ajuta la înțelegerea creditelor fiscale federale, a anumitor stimulente de stat și a politicilor de contorizare netă care pot reduce considerabil costurile asociate cu instalarea, facilitând tranziția la energia solară. Lucrul cu instalatori de energie solară calificați garantează că va fi stabilit un sistem eficient de energie solară care să îndeplinească toate standardele de reglementare, să funcționeze optim și să ofere rentabilitate maximă a investiției pe parcursul duratei sale de funcționare.
Întrebări frecvente (FAQ)
Î: Care sunt diferitele tipuri de configurații de cablare a panourilor solare?
R: Configurațiile cablajului panoului solar pot fi setate fie în serie, fie în paralel. Când sistemul solar este conectat într-o configurație în serie, tensiunea crește pe măsură ce borna pozitivă a unui panou solar este atașată la borna negativă a altui panou solar. O configurație paralelă face opusul, atunci când conectează toate bornele pozitive, conectând, de asemenea, toate bornele negative. Unele sisteme solare fotovoltaice utilizează o metodă între cele două care se numește cablare serie-paralelă.
Î: Cum pot conecta panourile solare cu sârmă?
R: Metoda de conectare a panourilor solare este simplă. Mai întâi, veți conecta terminalul pozitiv al unui panou solar la terminalul negativ al următorului panou din serie. Curentul rămâne același în timp ce tensiunea crește. Atunci când faceți acest lucru, asigurați-vă că utilizați cablu solar sau fir fotovoltaic care este clasificat pentru utilizare în exterior și este rezistent la UV. Fiecare producător oferă un ghid de cablare a panoului solar și, dacă există vreun nivel de incertitudine, este întotdeauna cel mai bine să consultați un profesionist.
Î: Ce beneficii există în conectarea panourilor solare într-o configurație în serie vs paralelă?
R: Aranjarea panourilor solare în serie permite o creștere a tensiunii, menținând în același timp curentul constant, ceea ce face posibilă acoperirea distanțelor mai lungi cu mai puțină pierdere de energie. În aranjamente în paralel, curentul crește în timp ce tensiunea rămâne aceeași, ceea ce este favorabil atunci când sunt necesari amperi mai mari. Majoritatea modelelor solare rezidențiale încorporează conexiuni în serie, deoarece folosesc fire de ecartament mai mic și sunt mai universale cu invertoarele. În orice caz, alegerea între serie și paralelă este determinată de cerințele unui anumit sistem solar fotovoltaic și de tensiunea panourilor implicate.
Î: Ce tip de sârmă este folosit pentru cablarea panourilor solare?
R: Firul care este cel mai des folosit pentru instalarea panourilor solare este fie PV, fie cablul solar. Aceste panouri solare moderne au fost produse ținând cont de industria solară și pot rezista în condiții dure de exterior, cum ar fi lumina UV și temperaturi extreme. Deoarece cablul fotovoltaic este de obicei izolat dublu și are o tensiune de înaltă tensiune, este ideal pentru interconectarea panourilor solare în diferite configurații.
Î: Cum influențează diferitele tipuri de panouri solare cablurile?
R: Panourile solare monocristaline, policristaline și cu peliculă subțire au ieșiri diferite de tensiune și curent. Acest lucru poate afecta numărul de panouri care pot fi conectate într-un șir și design de sistem. De exemplu, panourile cu eficiență mai mare pot produce mai multă tensiune per panou, ceea ce ar necesita mai puține panouri într-o serie. Asigurați-vă că verificați parametrii anumitor panouri solare atunci când vă proiectați aranjamentul cablajului.
Î: Care sunt consecințele unui panou conectat incorect între o serie de alte panouri?
R: Dacă un panou solar este conectat incorect (polaritate inversă) într-o serie de panouri, acesta poate scădea ieșirea pe întregul șir. În anumite cazuri, poate pune în pericol panoul sau alte părți ale sistemului. Utilizați întotdeauna un multimetru pentru a asigura tensiunea și polaritatea corecte atunci când instalați sau întrețineți un sistem solar fotovoltaic, deoarece toate conexiunile trebuie verificate încrucișat.
Î: Care este rolul unui invertor solar pe cablajul panoului solar?
R: În general, invertoarele solare au un impact mare asupra gamei de panouri solare și asupra modului în care acestea sunt interconectate. Invertoarele de tip șir necesită de obicei ca panourile să fie aranjate în serie pentru a obține tensiuni mai mari. Pe de altă parte, microinvertoarele sunt montate pe fiecare panou, ceea ce înseamnă o mai mare libertate de mișcare în cablarea și aranjarea panoului. Numărul total de panouri care pot fi aranjate într-un șir și designul general sunt afectate de tipul de invertor utilizat. Consultați întotdeauna ghidul invertorului alături de ghidul de cablare al panoului solar pentru o planificare adecvată.
Î: Este posibil pentru mine să revizuiesc panourile sistemului meu solar fotovoltaic în viitor?
R: Da, este posibil să adăugați panouri suplimentare la sistemul dvs. solar fotovoltaic existent, deși există câteva considerații de reținut. Cablajul curent pentru sistem, precum și invertorul și spațiul de pe acoperiș vor limita posibilitățile de extindere. Dacă panourile suplimentare fac parte din planurile dvs. viitoare, ar trebui să luați în considerare modul în care designul dvs. inițial va adapta aceste modificări. Ar putea necesita invertoare de capacitate mai mare sau spațiu suplimentar pe șiruri. Discutați cu un specialist solar pentru a vă asigura că sistemul dumneavoastră poate face față schimbărilor viitoare fără probleme de siguranță sau complexitate inutilă.
