H01N2-D
Cablu de sudură din cauciuc de înaltă flexibilitate
Specificații tehnice
Standard: BS EN 50525-2-81 (H01N2-D / H01N2-E armonizat)

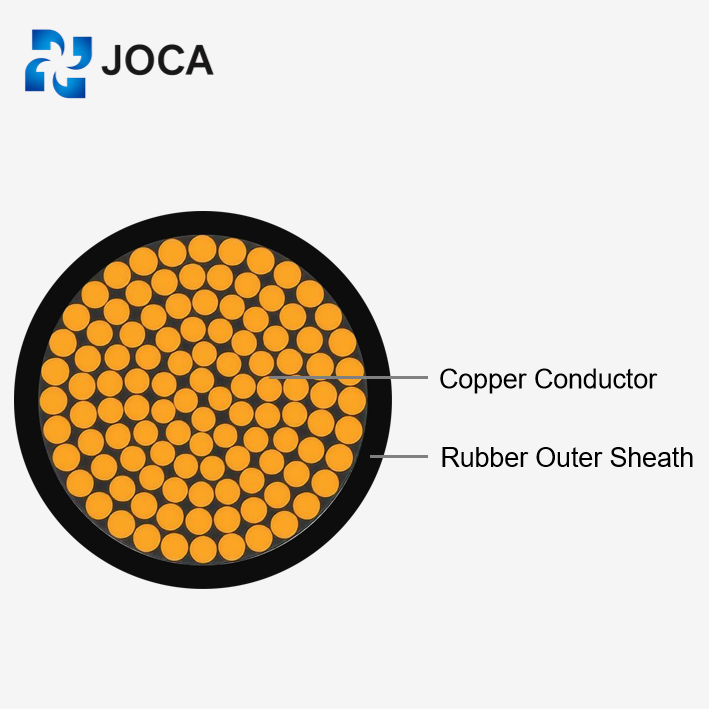

Conductor: Cupru torsadat extra flexibil, clasa 6 (respectă cu strictețe standardul BS EN 60228)
Strat separator: PET (bandă de poliester) de înaltă calitate pentru a facilita dezizolarea
Material teaca: Compus robust de cauciuc (tip EM5) conform BS EN 50363
Tensiune nominală: 100V (450V pentru aplicații care nu necesită sudură)
Temperatura de operare: -20°C până la +85°C (flexie)
Raza minimă de îndoire: Diametru total de 6x (flexibilitate superioară)
Personalizare: JOCA oferă la cerere versiuni rezistente la ulei și ignifuge.
- Procesare rapidă a probelor cu soluții personalizate
- Materiale de înaltă calitate
- Opțiuni de preț accesibile
- Livrare globală
- Pentru o mai bună protecție a datelor, asigurați-vă că toate încărcările sunt securizate
Economisiți cel puțin 30% în medie
-
descrierea produsului
Cablu de sudură din cauciuc: Descrierea și specificațiile produsului
H01N2-D este un cablu specializat pentru sudură cu arc, construit pentru a conecta sursele de alimentare la port-electrozi fără a restricționa mișcarea operatorului. Se bazează pe Toroane de cupru extraflexibile clasa 6, un design care menține cablul moale pentru a reduce oboseala încheieturii mâinii în timpul manevrelor complexe. Acest miez este încapsulat într-o carcasă rezistentă teacă de cauciuc EM5 reticulată sau policloropren (PCP), conceput pentru a rezista la contactul direct cu stropii topiți, uleiurile minerale și podelele rugoase din beton. Evaluat pentru 100V circuite de sudură (până la 450V pentru instalații fixe), cablul își menține flexibilitatea până la -20 ° C și respectă cu strictețe EN-50525 2-81 standarde, asigurând siguranța și durabilitatea în medii dinamice cu curenți mari.
-
Avantaje
Cablu de sudură din cauciuc: beneficii și caracteristici
Manevrare fără lupte: Folosește fire de cupru clasa 6. Cablul rămâne liber și suplu, eliminând tensiunea în timpul lucrărilor de precizie cu torța.
Imunitate la stropire: Mantaua de cauciuc reticulată ignoră scânteile de sudură. Picăturile topite ricoșează fără a se lipi sau a se arde.
Bloc de ulei: Etanșat chimic împotriva lubrifianților din atelier. Grăsimea se depune la suprafață; mantaua nu se va umfla și nu va deveni spongioasă.
Pornire la rece: Rămâne maleabil până la -20 ° CÎl poți derula în diminețile geroase fără ca izolația să crape.
Gata de tragere: Construit pentru podele rugoase. Trageți-l peste grătare de oțel sau beton - teaca rezistă la rupere.
Dimensiuni/Parametri
| Construcție (nr. x mm2) | Rezistența conductorului la 20°C (Ω/km) | Capacitate de curent 100% (Amperi) | Capacitate de curent 85% (Amperi) | Capacitate de curent 60% (Amperi) |
|---|---|---|---|---|
| 10 | ≤ 1.91 | 100 | 103 | 108 |
| 16 | ≤ 1.21 | 135 | 145 | 175 |
| 25 | ≤ 0.78 | 180 | 195 | 230 |
| 35 | ≤ 0.554 | 225 | 245 | 290 |
| 50 | ≤ 0.386 | 285 | 305 | 365 |
| 70 | ≤ 0.272 | 355 | 385 | 460 |
| 95 | ≤ 0.206 | 430 | 470 | 560 |
| 120 | ≤ 0.161 | 500 | 540 | 650 |
| 150 | ≤ 0.129 | 580 | 630 | 750 |
-
Procese de producție a cablului de cauciuc
JOCA produce aceste cabluri folosind Vulcanizare continuă (CV) tehnologie. Acest sistem automat sincronizează firele de cupru cu extrudarea cauciucului, permițând Izolatie EPR și Teacă exterioară PCP să se întărească uniform. Acest proces integrat asigură o legătură consistentă și solidă între straturi, fără defecte structurale. În ceea ce privește controlul calității, efectuăm teste de rutină de imersie în ulei și de flexibilitate pe loturile de producție pentru a verifica conformitatea cu IEC 60245 și EN 50525.
Ambalare pentru expediere
Pentru a satisface diverse nevoi de transport, există multe metode de ambalare care pot fi utilizate.
Mai ai întrebări?
Î: În ce se decodează de fapt codul „H01N2-D”?
A: Este defalcarea armonizată a construcției cablului:
H: Standard armonizat.
01: Tensiune nominală 100V (specificații de sudare).
N2: Teacă din cauciuc cloropren (PCP).
D: Conductor flexibil de cupru. Acest cod este garanția dumneavoastră că respectă EN-50525 2-81 normele internaționale.
Î: Care este principala funcție a acestui cablu?
A: Acesta conectează latura secundara a sursei de alimentare pentru sudură la suportul electrodului sau la clema de împământare. Dincolo de sudură, industria auto o folosește adesea pentru sarcini grele cabluri jumper deoarece face față curenților mari fără a se rigidiza.
Î: H01N2-D vs. H01N2-E: De care am nevoie?
A: Se reduce la cerințe de flexibilitate.
Tip D: Flexibilitate standard. Perfectă pentru majoritatea sudurilor staționare sau semimobile.
Tip E: Flexibilitate extra-ridicată. Folosește fire de cupru mai fine. Alegeți această opțiune dacă sudorul mișcă constant torța în unghiuri strânse și complexe pentru a reduce tensiunea la încheietura mâinii.
Î: Poate supraviețui expunerii la petrol și substanțe chimice?
A: Da. Teacă elastomerică reticulată EM5 este conceput pentru podele murdare. Blochează pătrunderea uleiurilor minerale, a grăsimilor și a substanțelor chimice. De asemenea, acționează ca un scut fizic împotriva abraziunii betonului și a muchiilor metalice ascuțite.
Î: Care este limita reală de tensiune?
A: Pentru sudarea cu arc, este evaluat la 100VTotuși, pentru transmisia de putere fixă, fără sudură, poate gestiona până la 450 / 750VVerificați întotdeauna fișa tehnică a producătorului înainte de a-l utiliza pentru aplicații care nu sunt legate de sudură.
Î: Este sigur pentru șantierele navale în aer liber?
A: Absolut. Jacheta din neopren are o textură nativă Rezistență la UV și la ozonNu se va crăpa la soare sau ploaie și rămâne flexibil chiar și atunci când temperatura scade, ceea ce îl face standardul pentru șantierele de fabricație în aer liber.
Î: Cum aleg dimensiunea potrivită (secțiunea transversală)?
A: Nu ghici. Uită-te la aparatul tău de sudură. Amperi de ieșire și Ciclu.
Potriviți amperii cu ai noștri Tabelul capacității de încărcare.
Verificați lungimea. Dacă folosiți cabluri lungi (peste 10 m), treceți la dimensiunea următoare (de exemplu, 50 mm² până la 70 mm²) pentru a opri Cadere de tensiune de la slăbirea arcului tău.
Î: De ce există un strat de bandă adezivă în interior?
A: Asta este Bandă separatoareCreează o barieră antiaderentă între cupru și teaca de cauciuc. Acest lucru vă permite să dezlipiți izolația în câteva secunde, fără ca cauciucul să se lipească de fire sau să rupă cuprul.
