Dominar el tamaño del cable: su guía definitiva para gráficos de calibre y cableado de 12 voltios

Seleccionar el tamaño de cable adecuado es uno de los elementos críticos que no deben descuidarse al diseñar sistemas eléctricos de 12 voltios confiables y eficientes. Un tamaño de cable adecuado garantiza un rendimiento óptimo, evita el sobrecalentamiento y reduce posibles caídas de voltaje, todo ello fundamental para la vida útil y la seguridad de sus circuitos. Ya sea un proyecto automotriz de bricolaje, un sistema eléctrico para vehículos recreativos o cableado marino, uno debe apreciar los principios fundamentales de las tablas de calibre de cable y su aplicación a sistemas de 12 voltios. Esta guía tiene como objetivo prepararlo para abordar cuestiones de tamaño de cables rompiendo las tablas de calibre y adaptando las especificaciones eléctricas a sus necesidades. Prepárese para simplificar los detalles complejos que tienen que ver con el sistema de tal manera que informen la precisión de su próximo encuentro práctico con el sistema.

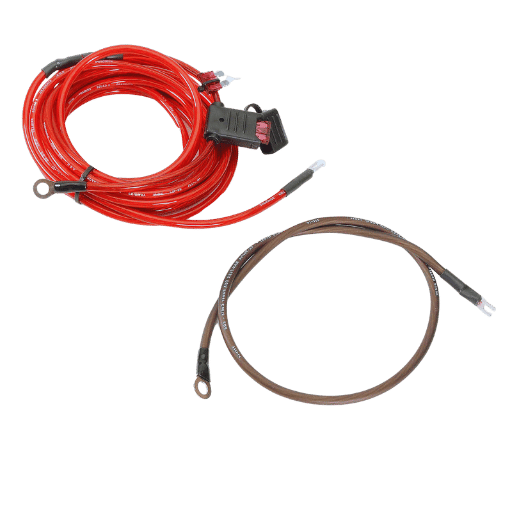

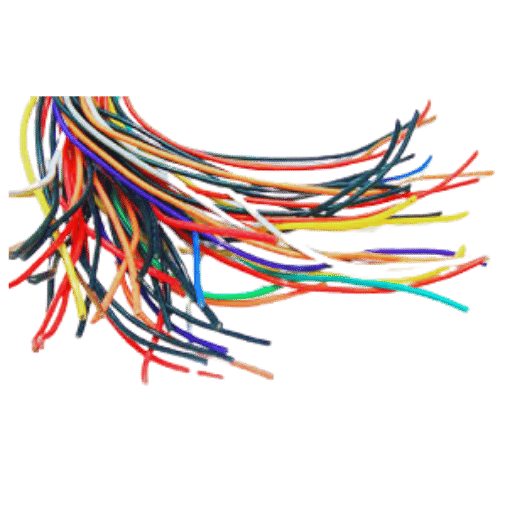

¿cómo determino el tamaño de cable correcto para sistemas de 12 voltios?

Para seleccionar el calibre de cable adecuado para sistemas de 12 voltios, debe abordar los siguientes tres aspectos:

1. Corriente (Amperaje): Determina el valor máximo de la corriente el cable se transportará en amperios. Esto afecta en gran medida la selección del tamaño del cable, ya que debe soportar el calor y la corriente sin sufrir daños.
2. Distancia (longitud del recorrido del cable): determine la distancia total de ida y vuelta desde la fuente de alimentación hasta la carga y viceversa. El aumento de la distancia aumenta el nivel de resistencia, lo que puede provocar una caída de tensión, también conocida como ‘caída de tensión’.
3. Caída de voltaje: La caída de voltaje para el sistema eléctrico específico no debe exceder los 3% del voltaje de trabajo. La reducción de voltaje puede causar una disminución de la eficiencia del sistema, lo que tiene un efecto en el rendimiento general del sistema.

Consulte la tabla de calibre de cable para sistemas de 12 voltios y seleccione el cable que se ajuste a los requisitos de amperaje y distancia en la caída de voltaje especificada. Garantizar cálculos precisos dentro de estos límites permite un rendimiento óptimo para el sistema eléctrico. Sus estándares de desempeño también pueden garantizarse dentro de los límites calculados de forma segura del sistema.

Comprensión del calibre del cable y su importancia

El espesor del cable, conocido como calibre de cable, es fundamental en los sistemas eléctricos. El espesor del cable determina tanto la capacidad de transporte de corriente sin sobrecalentamiento como la eficiencia de la mitigación de caídas de voltaje. Seleccionar el calibre de cable correcto garantiza un funcionamiento y un rendimiento seguros. Para la mayoría de las aplicaciones, una tabla de calibre de cable confiable indica los requisitos de amperaje y distancia al tiempo que cumple con los valores recomendados. La seguridad y la eficiencia siempre deben estar a la vanguardia al determinar el tamaño del cable en una configuración eléctrica.

Factores que influyen en la selección del tamaño de los cables

Completar el proyecto a tiempo y dentro del presupuesto puede resultar un desafío. Los siguientes son Factores de Planificación Estratégica:

Capacidad de carga actual (ampacidad).

La ampacidad denota la cantidad de corriente eléctrica que un cable puede transportar de forma segura sin sobrecalentarse. Por ejemplo, un cable de cobre de 12 AWG normalmente maneja hasta 20 amperios en una situación promedio. En el caso del Código Eléctrico Nacional, su ampacidad no debe violarse dentro de los límites de máximo sobrecalentamiento o incendio.

Material de alambre.

¿Qué filamento debería utilizar? ¿Cobre o aluminio? La principal característica distintiva entre ellos es la conductividad con ampacidad. El alambre de cobre, por ejemplo, es más conductor y menos dañado que el aluminio. En este caso, los cables fabricados en aluminio tienen fines específicos de corto alcance. De lo contrario, conllevan una caída de tensión demasiado alta.

Caída del nivel de tensión.

Se trata de una cuestión de rendimiento en cuanto a la autonomía. Para un circuito que cubre distancias muy largas, seleccionar un calibre de cable más grande minimiza las pérdidas. El capítulo 8 contiene amplia información sobre martilleo y jeepers del H203.Longitud del circuito

La distancia desde la fuente de energía a la carga determina el tamaño del cable. Una distancia mayor aumenta la resistencia y la caída de voltaje, lo que requiere un calibre de cable más grueso. Por ejemplo, 20 amperios en un circuito de 100 pies probablemente necesitarán un cambio de cable de 12 AWG a 10 AWG para reducir la caída de voltaje.

Las condiciones ambientales afectan la capacidad del cable y la temperatura, en particular, es crucial. La ampacidad de un cable se reduce con temperaturas más altas. Las temperaturas de funcionamiento elevadas requerirán ajustes que se pueden realizar con los factores de reducción que se encuentran en las tablas estándar.

Tipo de aislamiento

Los componentes de un cable lo aíslan térmicamente, al igual que el material utilizado para su aislamiento eléctrico. Los cables con aislamiento termoplástico recubierto de nailon (THHN) de alta resistencia al calor, por ejemplo, se pueden utilizar hasta 90°C, mientras que otros polímeros pueden tener límites de temperatura más bajos.

Códigos y estándares específicos de la aplicación

Se deben seguir estos códigos regionales o locales. Estas normas a menudo proporcionan cálculos obligatorios, especialmente sobre las dimensiones necesarias, para instalaciones críticas o de servicio pesado, como sistemas industriales o paneles principales residenciales.

Se puede seleccionar un cable que haga que un sistema eléctrico funcione de manera correcta, segura y dentro de las regulaciones tomando en consideración todos los factores mencionados junto con tablas de referencia precisas y códigos junto con estos factores.

Uso de tablas de tamaños de cables para una selección precisa

Los gráficos que contienen tamaños de cables ayudan a encontrar el cable eléctrico apropiado para un circuito determinado. Los gráficos proporcionan datos de ampacidad de la capacidad del cable para transportar corriente en relación con la temperatura predominante, el tipo de aislamiento utilizado y la longitud del circuito.

Por ejemplo, un cable de cobre de 14 AWG generalmente tiene una clasificación de 15 amperios de corriente en condiciones residenciales. Un cable de cobre de 12 AWG puede manejar 20 amperios. Estas clasificaciones también dependen de las condiciones ambientales, como la temperatura del aire que rodea los cables y el haz de cables.

La agrupación de cables puede aumentar la carga debido al calor general, por lo que es necesario ajustar estas clasificaciones. Es necesario calcular la capacidad de reducción debida al aumento de calor.

La caída de voltaje es otra consideración clave. Es posible que las máquinas y dispositivos conectados al circuito no funcionen bien si el voltaje disminuye mucho a medida que aumenta la distancia debido a la longitud del circuito. Por lo tanto, para mitigar esto, se debe especificar y calcular el porcentaje de caída de voltaje permitida; normalmente se establece en 3% para circuitos críticos. Los cables también deben calcularse en consecuencia. A modo de ilustración, supongamos un circuito de 120 voltios con una carga total de 15 amperios en 50 pies; Se puede utilizar un cable de 10 AWG cuando se cumple el límite de caída de voltaje.

Actualmente, las tablas de tamaño de cables modernas incluyen detalles sobre materiales como el cobre y el aluminio, ya que los cables de aluminio generalmente deben tener un tamaño mayor que sus homólogos de cobre debido a su menor conductividad. Otros estándares adicionales, como los del sistema American Wire Gauge (AWG), proporcionan subdivisiones de clasificación particulares que ayudan en la clasificación de uniformidad.

Al analizar las tablas de tamaño de cables en sus condiciones específicas, los electricistas y diseñadores pueden garantizar que sus sistemas funcionen según lo previsto sin ninguna violación del protocolo de seguridad.

¿cuáles son los efectos de la caída de voltaje en el cableado de 12 voltios?

Causas de la caída de voltaje en los sistemas automotrices

En los sistemas automotrices, la caída de voltaje ocurre cuando la energía eléctrica disminuye mientras fluye a través del cableado y los componentes debido a factores como la resistencia, la longitud del cable y el calibre insuficiente del cable. El tipo y calibre del cable utilizado tiene un impacto considerable en la resistencia, lo que a su vez afecta el flujo de corriente. Por ejemplo, las conexiones de faros y motores de arranque experimentan disminuciones significativas de voltaje debido al cableado demasiado resistente y espacios de tamaño insuficiente antes del consumo.

La longitud del cable contribuye igualmente de manera importante. La caída de voltaje también aumenta con la distancia debido al aumento de la resistencia del cable. Según los estándares de la industria, los cables de cobre pierden aproximadamente un cuarto de voltio por cada 10 pies a 10 amperios, dependiendo del diámetro. Los circuitos mal diseñados que no consideran la longitud pueden afectar gravemente el rendimiento de los componentes que dependen de 12 voltios debido a un rango muy limitado de caída de voltaje permitida.

Los terminales y conectores mantenidos ayudan a mitigar las posibilidades de una caída sustancial de voltaje, pero cuando se mantienen mal, aumentan el calor causado por una resistencia excesiva. La industria automotriz está preocupada por la exposición severa a la humedad y las sales de la carretera, ya que contribuyen a la corrosión que degrada los conectores. El mantenimiento y las inspecciones programadas periódicamente contrarrestan este problema.

Para minimizar la caída de voltaje, los diseñadores de sistemas automotrices recomiendan mantener la caída de voltaje para sistemas críticos bajo 3% y para sistemas no críticos bajo 5%. En subsistemas esenciales, esto se traduce en una caída máxima de 0,36 voltios en un circuito de 12 voltios. Lograr un rendimiento confiable en diseños de cableado automotriz implica determinar con precisión el calibre de cable adecuado y utilizar herramientas de diseño, como el gráfico AWG, para la carga y longitud actual del circuito.

Calcular la caída de voltaje a 12 voltios

En un sistema de 12 voltios, la caída de voltaje puede verse afectada por varios factores, incluida la longitud del conductor, la corriente y la resistencia del material del cable. En tales sistemas, la caída de voltaje se puede calcular usando la siguiente fórmula:

\text{Voltage Drop (V)} = \frac{2 \times Longitud \times Actual \times Resistencia por unidad Longitud}{Área transversal}

Unde:

• La longitud es la distancia unidireccional del conductor medida en pies o metros (se multiplica por dos para un cálculo de ida y vuelta).
• La corriente se refiere a la cantidad de amperaje en el circuito.
• La resistencia por unidad de longitud se refiere a la resistividad del cable, generalmente dada en ohmios por pie o metro de cierto calibre y material como el cobre.
• El área seccional indica el tamaño del cable y se mide en AWG o mm².

Cálculo de ejemplo:

• Supongamos que tenemos un circuito de CC de 12 voltios que impulsa una carga de 18 A. Emplea un cable de cobre de 20 pies de longitud unidireccional. Además, la resistividad del cable de cobre de 12 AWG es de aproximadamente 1,588 mBe/pie.
• La longitud total del cable del circuito será:
• Longitud total = 20 pies * 2 = 40 pies.

Usando la ecuación:

• Conversión de pérdida de voltaje a Ohm = 2 * L * I³R
• Caída de voltaje (V) = (2 × 20 pies × 18 amperios × 1,588 mBe/pie) ~ 1 = 1,143 voltios.
• En este escenario, la caída de voltaje se determina en 1,143 voltios. Para reducir la caída de voltaje a límites aceptables se requeriría un cable de menor resistencia (por ejemplo, se considera aceptable 3% para sistemas críticos). Es posible que se necesite un cable de 10 AWG para reducir aún más la caída (reistancia de 0,999 miliohmios/pie).

Tablas de búsqueda para dimensionamiento de cables:

Para optimizar la estimación, los ingenieros han creado tablas de calibre de cable específicas que indican la longitud máxima permitida del circuito para que la corriente establecida permanezca dentro de una caída de voltaje establecida estandarizada. Por ejemplo:

Para 15 amperios a una caída de voltaje de 3% de 0,36 voltios, el 12 AWG se ajusta hasta aproximadamente 25 pies (en un sentido).

En caso de amperajes mayores o distancias más largas, estos cables deberían actualizarse a un calibre mayor (10 AWG, 8 AWG) para reducir la caída de voltaje.

Seguirlos permitiría que el sistema funcione sin problemas y mitigaría los problemas de desperdicio de energía (mayor sobrecalentamiento o degradación del rendimiento) dentro del equipo en funcionamiento debido a una alimentación suministrada insuficiente.

Minimizar la caída de voltaje para un rendimiento eficiente

Formas de reducir las estrategias de caída de voltaje

La implementación de los siguientes métodos ayudará a lograr niveles de rendimiento óptimos y al mismo tiempo reducirá la caída de voltaje.

Seleccione geométricamente los conductores correctos

Los conductores deben seleccionarse correctamente porque afectan directamente el aumento o disminución de la caída de voltaje. Los cables más grandes con calibres de 8 o 10 serían eficientes para distancias más largas con cargas de corriente más altas. A modo de ejemplo, un circuito de 20 amperios de más de 50 pies tendría una caída menor de voltaje usando un cable de 8 AWG versus un cable de 12 AWG debido a que tiene una menor resistencia por unidad de longitud.

Reducir la distancia física del conductor

La reducción de la longitud del conductor reduciría directamente la caída de tensión experimentada. Los diseños de circuitos razonables pueden colocar la fuente de energía justo al lado de la carga para minimizar la distancia y, por lo tanto, la caída de voltaje general. La ubicación central de las unidades de distribución de energía en instalaciones industriales es ventajosa. Ayuda a ahorrar tiempo y distancia al encaminar el equipo.

Menor demanda actual

Es posible lograr una caída de voltaje más baja reduciendo la corriente de la carga. Esto se puede hacer desplazando la carga a través de múltiples circuitos para equilibrar mejor la corriente que transportan o implementando equipos energéticamente eficientes. Por ejemplo, las bombillas incandescentes mejoradas pueden extraer muchos menos recursos que sus contrapartes tradicionales, lo que a su vez aumenta la eficiencia.

Considere los niveles de voltaje

Operar con un voltaje del sistema más alto, por ejemplo, usando 240 voltios en lugar de 120, reduce el porcentaje de caída de voltaje para una salida de potencia determinada. Los sistemas de mayor voltaje tienen una corriente más baja, lo que reduce las pérdidas resistivas en los conductores. Esto es especialmente ventajoso para la transmisión de energía a largas distancias.

Utilice materiales de alta calidad

Los conductores de cobre se prefieren porque tienen una resistividad mucho menor que el aluminio. Para sistemas esenciales, el uso de cableado de cobre de alta calidad mitiga las pérdidas oxidantes y resistivas a la corrosión resultantes del uso de cables de mala calidad, mejorando la eficiencia.

Referencia de datos de caída de voltaje

Para un sistema con 120 voltios, la siguiente tabla muestra rangos aceptables de tamaños de conductores para varias distancias y cargas de corriente con una tapa de caída de voltaje de 3%:

Tamaño del conductor (AWG)	Carga actual (amperios)	Distancia máxima (pies, unidireccional)
12 AWG	15	25
10 AWG	20	50
8 GTE	30	85
6 AWG	40	135

Utilizando esta tabla como guía, los ingenieros y electricistas pueden seleccionar el tamaño de conductor adecuado durante el diseño del sistema para garantizar un rendimiento y seguridad óptimos.

Al seguir estas estrategias y aprovechar materiales de alta calidad, la caída de voltaje se puede minimizar de manera efectiva, garantizando tanto la seguridad como la eficiencia de los sistemas eléctricos.

¿cómo utilizar una tabla de calibre de cable para aplicaciones de 12 voltios?

Lectura e interpretación de una tabla de calibre de alambre

Al tratar con cualquier sistema eléctrico de 12 voltios, es fundamental utilizar el calibre de cable adecuado, ya que afecta el rendimiento y la seguridad del sistema. Una tabla de calibre de cable ayuda a seleccionar el tamaño de cable correcto en función del amperaje y la distancia a la que debe transportarse el cable. Las dos consideraciones principales al utilizar una tabla de calibre de cable son la caída de voltaje y la capacidad de transporte de corriente.

Caída de voltaje

Para sistemas de 12 voltios, maximizar la caída de voltaje se establece en un 3 por ciento para garantizar la eficiencia. Perder voltaje durante la transmisión es parte de cualquier sistema eléctrico. En sistemas que requieren 12 voltios, lo ideal es perder 0,36 voltios durante la transmisión de energía. Seleccionar el calibre de cable adecuado puede aumentar la eficiencia en una longitud de cable específica.

Capacidad de carga actual

El calibre del cable también determina la corriente máxima que el cable puede transportar sin sobrecalentarse. Según los cálculos, un cable de 8 AWG sólo puede soportar 30 amperios en distancias medias. Pero un aumento en la longitud del cable significa que el rendimiento se verá afectado y los estándares de seguridad requerirán cables más gruesos.

Caso de uso de selección de calibre de alambre

Considerando un sistema de 12 voltios que alimenta un dispositivo que requiere 20 amperios de corriente a través de un circuito de 20 pies (distancia de 10 pies desde el dispositivo y viaje de regreso de 10 pies), se puede realizar el siguiente análisis:

La recomendación del calibre del cable es aproximadamente un cable de 10 AWG que pueda dar servicio adecuadamente a la corriente sin una caída de voltaje excesiva y esté dentro de los límites aceptables.

En caso de que la carga deba moverse a una distancia de 40 pies, probablemente será necesario utilizar un cable de 6 AWG para mejorar el voltaje y minimizar la pérdida de energía.

Cuando se aplica con consideraciones del mundo real como el tipo de carga, la temperatura del medio ambiente y el tipo de aislamiento utilizado, uno se vuelve elegible para un rendimiento óptimo sin sacrificar los estándares de seguridad y eficiencia utilizando la tabla de calibre de cables. Tenga siempre en cuenta utilizar el conjunto de normas y regulaciones más actuales antes de finalizar la aplicación de cables para cualquier propósito.

Comparación de tamaños de AWG para diferentes amperajes y longitudes

Seleccionar el medidor de cable americano (AWG) apropiado implica equilibrar la capacidad de transporte de corriente (amperaje) con la longitud del recorrido del cable para garantizar eficiencia y seguridad. A continuación se muestra una tabla de referencia que demuestra tamaños de AWG comunes para diferentes niveles de amperaje y distancias, teniendo en cuenta al mismo tiempo una recomendación típica de caída de voltaje de 3% o menos en clasificaciones de voltaje estándar (120 V o 240 V).

Medidor de alambre (AWG)	Amperaje máximo	Longitud máxima (pies) a 120V	Longitud máxima (pies) a 240V
14 AWG	15 amperios	50 pies	100 pies
12 AWG	20 amperios	50 pies	100 pies
10 AWG	30 amperios	85 pies	170 pies
8 GTE	40 amperios	70 pies	140 pies
6 AWG	55 amperios	85 pies	170 pies
4 AWG	70 amperios	115 pies	230 pies

Debes prestar atención a los siguientes componentes críticos:

1. Determinar la longitud del cable en relación con la región donde se llevará a cabo la instalación puede ayudar a evitar aumentos innecesarios de resistencia que tienden a causar caídas o pérdidas de voltaje en... Figura 1.

2. Elegir incluir cables con temperaturas nominales más altas, a su vez, garantiza que otros componentes, como el material aislante, no se sobrecalienten, lo que provocará un mal funcionamiento o una degradación de la calidad con el tiempo.

3. En su recomendación, NEC enfatiza que algunas cargas que se consideran continuas tienden a requerir que se tenga en cuenta en el cálculo el 125 por ciento del valor nominal de corriente/amperios.

Normas de seguridad: consulte siempre con las normas NEC más actualizadas. Proporcionan documentos completos con tablas verificadas y datos necesarios para las consultas enumeradas.

Los pasos mencionados anteriormente proporcionan métodos para determinar la selección adecuada del calibre del cable necesario para diferentes tipos de instalación eléctrica teniendo en cuenta la longitud del cable necesario y la carga que puede transportar sin sobrecargar el cable.

12 voltios

Medidor de alambre (AWG)	Amperaje máximo (a 12V)	Longitud recomendada (pies)
20 AWG	11 amperios	Hasta 5 pies
18 AWG	16 amperios	Hasta 7 pies
16 AWG	22 amperios	Hasta 10 pies
14 AWG	32 amperios	Hasta 15 pies
12 AWG	41 amperios	Hasta 20 pies
10 AWG	55 amperios	Hasta 25 pies
8 GTE	73 amperios	Hasta 30 pies
6 AWG	101 amperios	Hasta 35 pies

Notas:

• Asegúrese de verificar los requisitos de amperaje de la aplicación específica y tener en cuenta la disipación de calor.
• Para recorridos que excedan las longitudes recomendadas, considere un calibre de cable más grueso para reducir la caída de voltaje.
• Este cuadro es para orientación general; Consulte siempre las especificaciones del fabricante y cumpla con las pautas de seguridad.

¿cuál es el papel del alambre de cobre en los sistemas de 12 voltios?

Ventajas de utilizar alambre de cobre en aplicaciones automotrices

Conductividad superior

Entre los metales, el cobre posee una de las conductividades eléctricas más altas, lo que lo convierte en una opción ideal para sistemas de 12 voltios. Esto asegura que la pérdida de energía y el calor generado serán mucho menores que si se emplearan otros materiales como el aluminio.

Durable y flexible

El alambre de cobre resiste altos niveles de abuso y es muy duradero, lo cual es primordial en aplicaciones automotrices con vibraciones y movimiento. Su flexibilidad facilita el recorrido a través de espacios reducidos sin ofrecer problemas de integridad estructural.

Resistente a la corrosión

En aplicaciones automotrices, y para evitar fallas eléctricas, se debe tener en cuenta la medición del tiempo durante el cual el sistema está expuesto a la humedad, cambios de temperatura y sales de la carretera, siendo naturalmente resistente a la corrosión cableada con cobre que extiende su vida útil.

Capaz de llevar corrientes más altas

En el caso de sistemas de 12 voltios que son densos en componentes, un cable de cobre de 6 AWG capaz de transportar 101 amperios para recorridos que se extienden hasta 35 pies, lo que hace que el cobre sea una opción óptima. Además, cada material tiene una sección transversal de menor valor en comparación con otros portadores de energía.

Disipar el calor de manera eficiente

En aplicaciones automotrices, se reduce el riesgo de sobrecarga cuando los circuitos de alta carga requieren resistencia, lo que mejora significativamente la seguridad y la confianza al usar cobre en cables.

Facilidad para conectarse

Los cables de cobre son mecánicamente resistentes, lo que facilita la soldadura y el engarzado. Esta confiabilidad fortalece la confiabilidad de la conexión y reduce las posibilidades de conexiones sueltas o defectuosas en el futuro.

Durabilidad económica

A pesar de que el aluminio es más barato que el cobre, este último tiene un costo inicial más alto, es más fácil de mantener, más eficiente y duradero a largo plazo. Este menor gasto a largo plazo hace que el cobre sea una opción más atractiva para usos automotrices.

Teniendo en cuenta todos los factores anteriores, el alambre de cobre todavía se usa comúnmente en el diseño y construcción de sistemas automotrices de doce voltios eficientes y confiables.

Comparación de alambre de cobre con otros conductores

En comparación con el aluminio, al evaluar el alambre de cobre, se deben considerar varios factores, incluida la conductividad eléctrica, la resistencia, el peso y la rentabilidad.

Conductividad eléctrica

El cobre es bien conocido por su alta conductividad eléctrica (el líder mundial). Tiene una conductividad de aproximadamente 59,6 x 106 siemens por metro (S/m) a 20°C, aproximadamente 60% más que la del aluminio. Esto hace que el cobre sea preferible para usos donde la pérdida de energía es motivo de preocupación.

Fuerza y durabilidad

El cobre ofrece una excelente resistencia a la tracción, aproximadamente 200-250 MPa para el cobre recocido. El aluminio, por otro lado, suele tener una resistencia a la tracción mucho menor, alrededor de 40-50% del valor del cobre, lo que puede provocar fallos debido a tensiones mecánicas. Esto garantiza la resistencia del alambre de cobre en entornos expuestos al desgaste mecánico y a vibraciones, como entornos automotrices e industriales.

Consideraciones de peso y tamaño

Aunque el aluminio es significativamente más liviano, alrededor de 30-40% de peso de cobre, este beneficio se ve compensado por una conductividad mucho menor del aluminio. Los conductores de aluminio a menudo deben tener un área de sección transversal mayor que los cables de cobre para aumentar la conductividad, lo que restringe la flexibilidad del diseño en sistemas sensibles al espacio.

Resistencia térmica y a la corrosión

Con un punto de fusión de 1085°C, el cobre tiene mejor resistencia térmica que el aluminio, que tiene un punto de fusión de 660°C. Además, el cobre no es susceptible de formar capas de óxido, lo que puede provocar la corrosión de los contactos eléctricos, a diferencia del aluminio. que forma libremente capas de óxido con el tiempo.

Implicaciones de costos

Por libra, el aluminio es 50-60% más barato; sin embargo, debido a su menor durabilidad y mayores requisitos de espesor para lograr una conductividad comparable, los gastos de mantenimiento y reemplazo a largo plazo tienden a aumentar. Por otro lado, el cobre tiene un costo inicial más alto, pero debido a su rendimiento y menor mantenimiento, se vuelve más rentable durante la vida útil de la aplicación.

Resumen de comparación

Propiedad	Cobre	Aluminio
Conductividad eléctrica	~59,6 x 106 S/m	~38 x 106 S/m
Resistencia a la tracción	200-250 MPa	70-100 MPa
Peso	Más pesado que el aluminio	~30-40% el peso del cobre
Resistencia a la corrosión	Excelente	Requiere tratamiento para prevenir la oxidación
Resistencia térmica	Punto de fusión más alto (1.085°C)	Punto de fusión más bajo (660°C)
Costo	Mayor mantenimiento frontal y menor	Menor por delante, mayor mantenimiento

En general, el alambre de cobre sigue destacándose como material conductor preferido en aplicaciones automotrices, industriales y de alto rendimiento debido a su combinación inigualable de eficiencia eléctrica, durabilidad y rentabilidad a lo largo del tiempo.

Mantener un consumo de corriente óptimo con alambre de cobre

Al mantener un consumo de corriente adecuado en los sistemas eléctricos de alambre de cobre, hay varios problemas críticos que deben observarse en conjunto: el calibre del alambre, la temperatura de operación, así como los requisitos de carga del sistema. El estándar American Wire Gauge (AWG) ofrece una guía para la selección del espesor del cable en función del amperaje necesario. Por ejemplo, un cable de cobre de 12 AWG tiene una potencia nominal de 20 amperios en condiciones normales, mientras que un cable de 10 AWG más grueso admite 30 amperios.

La capacidad actual se ve muy afectada por la temperatura de funcionamiento. Si bien los cables de cobre tienen baja resistencia al calor, las temperaturas más altas agravarán mucho la resistencia y aumentarán las pérdidas de energía. Esto pone de relieve la necesidad de una ventilación o aislamiento adecuados para evitar el sobrecalentamiento en sistemas de alta demanda. Fuentes de la industria muestran que para los cables de cobre, la vida útil esperada del aislamiento de los cables de cobre disminuye 50% por cada aumento de temperatura de 10°C, lo que ilustra la importancia de la gestión de la temperatura para la durabilidad general del sistema.

Además, en el contexto del cableado a largas distancias, una caída de voltaje es un factor importante. La caída de voltaje ocurre cuando la electricidad se envía a través de un cable, como por el calor generado debido a la resistencia de un cable. Incluso con la baja resistividad de 1,678 °Ccm para el cobre, todavía tiene menos caída de voltaje en comparación con el aluminio. En cables más gruesos y de longitudes más cortas, un sistema eléctrico funciona de manera más eficiente, lo que, a diferencia de la pérdida de energía, permite una pérdida de energía mínima. Tomando como ejemplo un cable de cobre de 12 AWG, que transporta una carga de 20 A a 120 V, en un recorrido de 100 pies, aproximadamente reduciría el voltaje de 3%; en el caso de los NEC, está dentro de márgenes aceptables.

Para mantener el nivel óptimo de consumo de corriente y preocuparse por el nivel de seguridad, se requieren cables de cobre de alta calidad adaptados a los requisitos del sistema y protocolos de seguridad establecidos. Los controles periódicos junto con el mantenimiento corporal refuerzan el funcionamiento de los cables, evitando el sobrecalentamiento y el mal funcionamiento durante todo el uso eléctrico.

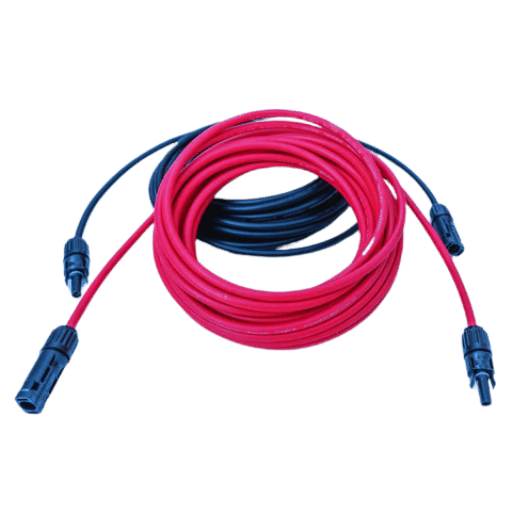

¿cómo afecta la longitud del cable al voltaje y al amperaje?

Impacto de la longitud del cable en la caída de voltaje

La longitud de un cable es fundamental para la caída de voltaje en un circuito eléctrico. La caída de voltaje es causada por la resistencia eléctrica, lo que provoca una reducción del voltaje a medida que la corriente fluye a través del cable. El aumento de la longitud del cable aumenta la resistencia y, por lo tanto, también aumenta la cantidad de caída de voltaje. Este es principalmente el caso en circuitos con mucha corriente o cuando el cable está hecho de materiales que no conducen bien la electricidad.

Caída de voltaje V = (2 x Longitud x Corriente x Resistencia por Unidad de Longitud)

En ingeniería eléctrica estándar, la fórmula anterior se utiliza para calcular la caída de voltaje.

En este caso, la longitud es la distancia desde el punto de partida hasta el final del cable (normalmente duplicada para el circuito de retorno),

La corriente se refiere a la cantidad de corriente eléctrica que fluye a través del circuito,

La resistencia por unidad de longitud es la medida del cable.

Como ejemplo, un cable de cobre de calibre 12 (ampliamente utilizado debido a la baja resistividad y alta conductividad del cobre) a una distancia de 100 pies que transporta una corriente de 15 amperios puede sufrir una caída de voltaje de hasta 3%. La caída de voltaje no puede exceder el rango recomendado de 3-5% para la mayoría de los sistemas; de lo contrario, habría degradación del rendimiento del equipo, riesgos de seguridad o reducción de la eficiencia.

Para mejorar el problema de caída de voltaje para recorridos largos de cables, utilice cualquiera de estas técnicas comunes:

Utilice un cable más grueso: cuanto más grueso sea el cable, menor será la resistencia, lo que a su vez disminuye la caída de voltaje. Por ejemplo, reemplazar un cable de calibre 14 por un cable de calibre 10 disminuye en gran medida las pérdidas a lo largo de la distancia.

Acorte la longitud del recorrido: diseñar el circuito de modo que la longitud física del cable sea más corta ayuda a mantener los niveles de voltaje ideales.

Utilice materiales más conductores: Cambiar el material menos eficiente por materiales más conductores, como el cobre o, en casos extremos, el aluminio, mejora la eficiencia, eliminando materiales más potentes e ineficaces.

En aplicaciones industriales, los sistemas de transmisión de energía de larga distancia agregan consideraciones como transformadores elevadores para un control de voltaje efectivo. Seguir estas prácticas permite la funcionalidad y confiabilidad del sistema dentro de los parámetros eléctricos de los estándares NEC. Para mantener el cumplimiento, la planificación avanzada y los cálculos sofisticados del circuito minimizan la caída de voltaje, lo que aumenta la eficiencia general y la seguridad de la aplicación.

Cálculo del amperaje máximo para varias longitudes de cable

El límite superior de amperaje que puede transportar un cable depende de múltiples factores, como el calibre del cable, el tipo de material del que está hecho (cobre o aluminio), el tipo de aislamiento y la longitud total del circuito. La resistencia de un circuito aumenta con valores de longitud elevados, lo que provoca también una caída de tensión. Para cualquier estructura eléctrica destinada a cumplir con los códigos eléctricos para funcionar de forma segura, es obligatorio un cálculo detallado paso a paso en la determinación del tamaño del cable y la corriente máxima.

Factores que afectan la capacidad actual

1. Calibre de alambre americano (AWG) del alambre: cuanto menor sea el valor del calibre del alambre, más grueso será el alambre, lo que le permitirá transportar grandes corrientes con bajo calentamiento.
2. Constructividad del material: Los cables de cobre tienen una mayor capacidad de carga de corriente en comparación con los cables de aluminio del mismo diámetro porque los cables de cobre tienen una mejor conductividad.
3. Temperatura ambiente: cuando la temperatura del entorno aumenta por encima de ciertos límites, la cantidad de corriente que un cable puede transportar de forma segura puede reducirse, lo que significa que las condiciones extremas necesitan reducirse.

Caída de voltaje: una pérdida de voltaje en una distancia superior al tres por ciento no es deseable para muchas aplicaciones, lo que significa que es necesario realizar algunos cambios en el tamaño del cable o en la carga.

Tabla de cálculo de ejemplo

A continuación se muestra una tabla simplificada que demuestra la relación entre el calibre, la longitud y el amperaje máximo de los cables de cobre a 120 V con un margen de caída de voltaje de 3%:

Medidor de alambre (AWG)	Longitud máxima (pies)	Amperaje máximo (A)
14	50	15
12	70	20
10	120	30
8	150	40
6	200	55

Para circuitos que exceden estas distancias, es posible que se requieran calibres de cables más grandes o configuraciones de transformadores elevadores para acomodar la carga de manera segura.

Cálculos avanzados

Para mayor precisión, la caída de voltaje (\(V_d \)) se puede calcular usando la siguiente fórmula:

\[V_d = 2 \times I \times R \times L \]

Unde:

• \(I \) es la corriente en amperios,
• \(R \) es la resistencia por unidad de longitud (ohmios/pie),
• \(L \) es la longitud del cable unidireccional (pies).

Al sustituir valores conocidos en la fórmula, el tamaño y el amperaje de los cables se pueden adaptar a la aplicación específica. Para sistemas a gran escala, se recomienda consultar herramientas y directrices de ingeniería profesionales, como las de los estándares NEC o IEEE.

Pautas para seleccionar el cable correcto según la longitud

Calcular la longitud total del circuito

Calcule la distancia unidireccional, en pies, del cable que se extiende desde la fuente de energía hasta la carga, midiendo desde la fuente de energía. Multiplica esta distancia por dos para un recorrido completo de la corriente.

Verifique el uso actual

Tenga en cuenta la corriente (en amperios) que utiliza la carga. Esto suele reflejarse en las especificaciones de la carga.

Tenga en cuenta la caída de voltaje

Verifique que la caída de voltaje no supere los 3% del voltaje suministrado para un rendimiento óptimo del sistema. Aplique cálculos de caída de voltaje apropiados o use tablas de referencia para determinar tamaños de cables razonables.

Elegir el calibre de cable adecuado

Determine la longitud del circuito, la corriente total y la caída de voltaje aceptable, luego revise los estándares NEC y las tablas de ampacidad para seleccionar el calibre de cable adecuado.

Verifique Establecer estándares

Asegúrese de que el cable seleccionado cumpla con todos los códigos de instalaciones de seguridad eléctrica y NEC relevantes, o estándares locales para maximizar la eficiencia y seguridad de la instalación.

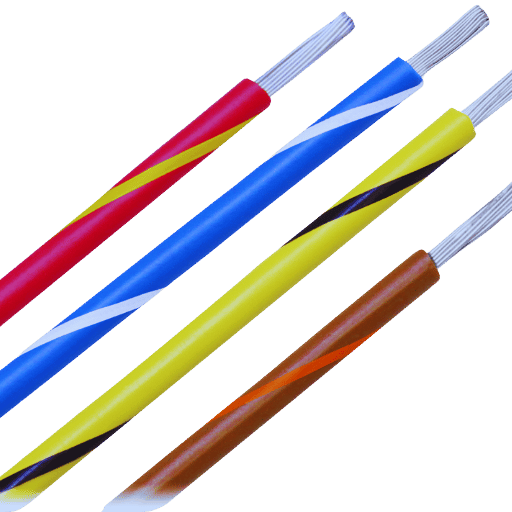

¿cuáles son las pautas de seguridad y tamaño del cableado de 12 voltios?

Cumplir con los estándares del Código Eléctrico Nacional

El Código Eléctrico Nacional (NEC) da instrucciones muy específicas que se deben seguir durante la instalación de sistemas eléctricos para promover la seguridad y la eficiencia. En el caso de sistemas de 12 voltios, es muy importante seleccionar el calibre de cable correcto para evitar el sobrecalentamiento del conductor debido a una caída excesiva de voltaje y al sobrecalentamiento, ya que cualquiera de estos podría provocar fallas en el sistema e incendios.

En NEC, se destaca que el tamaño del cable debe cumplir con la carga de corriente (amperios), la longitud del circuito y los límites permitidos para la caída de voltaje. A modo de ejemplo, para aplicaciones de bajo voltaje como 12 voltios, durante un empalme de 20 pies, el nivel de corriente no excede los 15 A, un 10 AWG (American Wire Gauge) generalmente se considera satisfactorio si se va a utilizar dicha restricción de caída de voltaje (en este caso, la mayoría recomienda un 3%-5% normalmente).

NEC también establece que los cables deben tener una clasificación de aislamiento de no menos que THHN o THWN...., especialmente en lugares donde existe la posibilidad de contacto con la humedad, una fuente de calor o incluso el exterior. Además, en tales instalaciones, los cables deben pasar a través de conductos donde el Código se refiere a proteger los cables de las influencias ambientales para mayor protección.

Los dispositivos de protección contra sobrecorriente (OCPD), como disyuntores o fusibles, son un ejemplo de otro aspecto esencial discutido en el NEC. Se colocan en línea y protegen contra sobrecargas o posibles cortocircuitos. Para garantizar la seguridad, la clasificación del disyuntor no debe exceder la ampacidad del cable.

Se pueden evitar situaciones peligrosas y la confiabilidad y durabilidad de los sistemas de 12 voltios se pueden garantizar siguiendo los estándares NEC junto con los requisitos de carga eléctrica del sistema.

Garantizar un cableado seguro de 12 voltios en sistemas automotrices

Las prácticas de diseño o instalación deficientes para sistemas de cableado automotriz de 12 voltios pueden comprometer su seguridad y eficiencia. Un aspecto clave de la atención es elegir el tamaño de cable correcto, que debe corresponder con el consumo de corriente y los límites aceptables de caída de voltaje del sistema. Por ejemplo, en circuitos automotrices, es costumbre mantener la caída de voltaje por debajo de 3% para evitar errores del sistema y reducir el rendimiento de los componentes involucrados. Determinar el calibre de cable americano (AWG) correcto en función de la carga actual y la longitud del cable se hace más fácil con el uso de gráficos de calibre de cable.

Igualmente importante es el tipo de aislamiento utilizado para los cables. Los cables de calidad automotriz GXL y TXL, que contienen aislamiento de polietileno reticulado (XLPE), se fabrican específicamente para hacer frente a desafíos extremos como calor, aceite, fuerzas vibratorias y abrasiones cortantes. En comparación con los materiales estándar aislados de PVC no automotrices, estos cables poseen una robustez mucho mayor.

Es igualmente importante garantizar conexiones de conexión a tierra confiables para eliminar el riesgo de rendimiento intermitente de los circuitos y problemas de ruido eléctrico. Las mejores prácticas para lograr resultados óptimos incluyen un engarzado adecuado, así como el uso de terminales y puntos de conexión a tierra de buena calidad donde el contacto metal con metal es esencial para la conexión a tierra. La protección de los terminales contra la corrosión, la humedad y otros entornos hostiles se puede lograr mediante el uso de tubos termocontraíbles revestidos de adhesivo.

En última instancia, encaminar y asegurar adecuadamente los mazos de cables reduce la posibilidad de sufrir daños mecánicos. Ejemplos de esto incluyen evitar bordes afilados, calor o movimiento; además, utilizar materiales protectores como conductos o tubos de telar. Seguir estos principios protegerá el sistema de cableado y mejorará la seguridad y confiabilidad de los sistemas eléctricos del vehículo.

Lista de verificación para una instalación segura y eficiente de sistemas eléctricos

Realizar un análisis de carga del sistema

Evalúe los requisitos de carga eléctrica del sistema antes de la instalación. Estime el consumo de energía del sistema y verifique si el alternador y la batería pueden suministrarlos. Para vehículos modernos, recuerde tener en cuenta las cargas adicionales de la electrónica avanzada y las características de seguridad.

Elija el tamaño de cable correcto

Seleccione cables que tengan el calibre adecuado según la demanda de carga actual. Por ejemplo, un cable que soporta una carga de 20 amperios no debe tener menos de 12 AWG. Los cables que son demasiado pequeños se sobrecalentarán y pueden provocar que el aislamiento se derrita y se produzcan incendios eléctricos.

Ponga a tierra adecuadamente el sistema

Asegure todas las conexiones a tierra para garantizar que no surjan caídas de voltaje ni problemas de ruido. Todos los puntos de contacto de los cables de conexión a tierra deben estar libres de suciedad y corrosión y deben estar estrechamente unidos. Los sistemas de puesta a tierra multipunto requieren un diseño cuidadoso para evitar bucles de tierra.

Elija Conectores y Terminales de la Más Alta Calidad

Utilice conectores clasificados para el nivel de voltaje y corriente previsto y preferiblemente resistentes a la intemperie. Preferiblemente, los conectores deben engarzarse ya que esto garantiza una mayor integridad de la conexión que los accesorios soldados que pueden aflojarse debido a la vibración.

Proteja sus circuitos con fusibles y relés

Coloque los fusibles lo más cerca posible de la fuente de energía. Utilice relés para controlar cargas de alta corriente, ya que protegen los interruptores y reducen el calor producido. Los fusibles deben seleccionarse según el cable y la carga que deben transportar.

Seleccione los materiales aislantes adecuados

Utilice cables con un aislamiento protector excepcional contra el calor y la abrasión en zonas calientes y de alto movimiento. Para estas aplicaciones, puede ser adecuado el polietileno reticulado (XLPE).

Plan de Protección Ambiental

El diseño del sistema debe evitar cambios de humedad, polvo y temperatura. Utilice conectores y ojales sellados y aplique grasa dieléctrica a las juntas de los terminales para evitar daños corrosivos.

Siga las prácticas de enrutamiento adecuadas

Evite zonas de alto calor, superficies afiladas y piezas móviles al encaminar los cables. Utilice ojales, clips y bridas para cables para asegurar el cableado a intervalos medidos, teniendo cuidado de evitar un exceso de holgura que podría provocar desgaste.

Pruebe después de instalar el sistema

Realice comprobaciones de continuidad, voltaje y resistencia del multímetro en todos los circuitos. Calcule el voltaje de la carga para garantizar que el sistema funcione según lo previsto sin errores. Solucione cualquier problema detectado de inmediato.

Mantener los estándares de la industria

Cumplir con las normas de cableado automotriz ISO 6722, así como con las pautas específicas prescritas por el fabricante. Con una trazabilidad adecuada, el sistema documentado se puede diagnosticar y solucionar problemas fácilmente en el futuro mediante diagramas de cableado y componentes mapeados.

Preguntas frecuentes (FAQ)

P: ¿Por qué es vital elegir el tamaño de cableado correcto de 12 voltios?

R: En caso de sobrecalentamiento, elegir el tamaño de cableado correcto de 12 voltios es importante porque aborda la carga de corriente y los riesgos de incendio. Además, reduce la caída de voltaje, lo que ayuda a mejorar la entrega de energía a sus dispositivos.

P: ¿Cómo funciona el sistema American Wire Gauge (AWG) cuando se trata de seleccionar los tamaños de cables?

R: American Wire Gauge es un sistema para calibres de cables arbitrarios que asigna números al diámetro y al área de la sección transversal de los conductores eléctricos. Los medidores con números más pequeños tienen diámetros mayores, lo que aumenta la cantidad de corriente (amperios) que se puede transportar a 12 voltios con una caída de voltaje mínima.

P: ¿Cuáles son los criterios de un sistema de 12 voltios que requieren que aumente el tamaño del cable?

R: Los factores que influyen en el tamaño del cable necesario para un sistema de 12 voltios incluyen la distancia que debe cubrir el cable, la fuente de alimentación con la clasificación de amperios del equipo y el rango permitido de caída de voltaje. Una mayor longitud acompañada de mayores amperios requiere un mayor tamaño de cable para garantizar funcionalidad y seguridad.

P: ¿Qué papel juega la ampacidad en el cableado de 12 voltios?

R: El significado de ampacidad es la corriente de carga que un cable puede transportar de forma segura. En un sistema de 12 voltios, comprender la ampacidad salvaguarda la capacidad del cable para transportar la corriente sin sobrecalentarse, protegiendo el cable y los dispositivos conectados a él.

P: ¿Cuál es el mejor método para calcular el calibre de cable adecuado para mi proyecto de cableado de 12 voltios?

R: Usar la calculadora o gráfico diseñado específicamente para proyectos de 12 v simplificará el cálculo del tamaño del calibre. En el caso de sistemas de 12 voltios, se puede utilizar una calculadora del tamaño del cable, lo que proporciona una solución eficiente. Tiene en cuenta los amperios totales, la longitud del cable y la caída de voltaje permitida.

P: ¿Cuál es el tamaño de cable recomendado para una aplicación de 100 amperios y 12 voltios?

R: Al considerar una carga de 100 amperios y un suministro de 12 V, el calibre del cable no debe ser inferior a 2 AWG o 1/0 AWG, según la longitud del recorrido. Consulte siempre una tabla confiable de tamaños de cableado de 12 voltios para garantizar consideraciones adecuadas de carga y caída de voltaje.

P: ¿En qué se diferencia el cable trenzado del cable sólido en el cableado de 12 voltios?

R: El alambre trenzado se compone de múltiples alambres más pequeños retorcidos entre sí, después de lo cual se aísla con una funda. Esta complejidad puede proporcionar una asombrosa cantidad de flexibilidad y resistencia a las vibraciones, necesaria para aplicaciones automotrices y marinas. El alambre macizo, aunque más rígido, se utiliza a menudo en instalaciones fijas. Ambos tipos tienen una ampacidad similar pero difieren en su manejo.

P: ¿Cuál es el impacto de usar un cable de tamaño insuficiente en un sistema de bajo voltaje?

R: Pueden surgir muchos problemas al utilizar cables de tamaño insuficiente para un sistema de bajo voltaje. Una mayor resistencia puede provocar un sobrecalentamiento en el cableado y en el equipo conectado, lo que aceleraría la degradación del equipo y pondría en peligro vidas. Se produciría una pérdida de eficiencia en todo el sistema. Asegúrese siempre de que los cables estén cargados generosamente con el tamaño, en proporción, se podría decir, a la distancia y la longitud de recorrido.

• P: ¿De qué manera la longitud de un cable afecta el tamaño del cableado de 12 voltios?

R: La longitud del recorrido del cable afecta la caída de voltaje debido a la resistencia inherente del cable. Un recorrido de cable más largo tiende a aumentar la resistencia general, lo que requiere el uso de un cable de mayor calibre para mantener niveles de voltaje seguros y la eficiencia del sistema.

Fuentes de referencia

1. Investigación y diseño para la jerarquía de potencia de un conjunto de hidrófonos coherentes acústicos oceánicos remolcables lineales de 160 elementos

• Autores: Max K Radermacher et al.
• Publicado: 2022
• Hallazgos clave: Tsu artículo analiza el diseño de un sistema de suministro de energía para un conjunto de hidrófonos e incluye consideraciones de diseño del calibre del cable y la transmisión de energía para grandes distancias. La investigación destaca la necesidad de especificaciones de cables adecuadas para reducir la caída de voltaje a través de los cables.
• Metodología: Los autores completaron los pasos de investigación y diseño del sistema de energía submarino junto con la selección detallada de los componentes constituyentes y el diseño esquemático, esforzándose por lograr confiabilidad y rentabilidad (Radermacher et al., 2022, págs. 1-17).

2. Un nuevo dispositivo (FAQ.FIX®) para la colocación de brackets de ortodoncia en técnica de alambre recto

• Autores: Francesco Mazzeo et al.
• Publicado: 2013
• Hallazgos clave: Si bien no se refiere indirectamente al diámetro del alambre, este artículo analiza la precisión de la colocación que puede tener un soporte donde se aplican calibres de alambre en ortodoncia.
• Metodología: Tla investigación incluye la construcción de un prototipo de dispositivo que mejora la precisión de la colocación de los brackets, un paso importante en los procedimientos de ortodoncia (Mazzeo et al., 2013a, 2013b).

3. Aplicación de Metodologías Six Sigma en la Fabricación de Arneses de Cableado Automotrices

• Autores: Kamal Kamal y otros
• Liberado: 2018
• Palabras clave: Este artículo investiga la aplicación de metodologías Six Sigma en la fabricación de mazos de cables para automóviles, posiblemente en lo que respecta a la calibración, las mediciones y el control de calidad general de los calibres de cables.
• Enfoque de investigación: Los autores aplicaron los principios de Six Sigma para agilizar los procesos destinados a lograr tasas de defectos más bajas y una mejor calidad del producto dentro de las actividades de fabricación (Kamal et al., 2018).

4. Caída de voltaje

5. Batería eléctrica
