Cable solar PV1-F (TUV 2PfG 1169) | Cable fotovoltaico de 1000 V/1500 V CC
Cable solar reticulado por haz de electrones TÜV 2PfG 1169 PV1-F LSZH

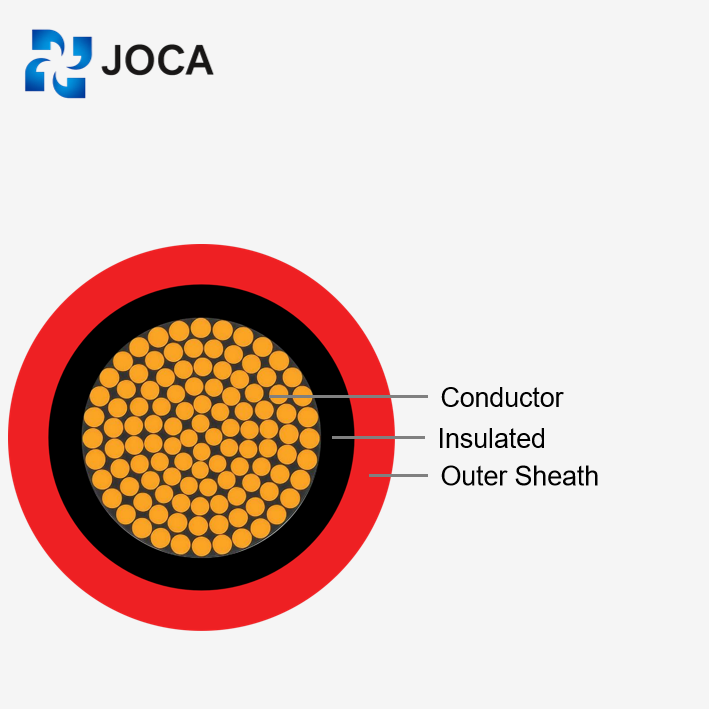

- conductor: Conductor de cobre estañado recocido electrolítico, clase 5 según EN 60228 / IEC 60228.
- Aislamiento : Aislamiento de caucho termoendurecible libre de halógenos, tipo EI6 según EN 50363-1, según
Tabla 4 de la Norma TÜV y según tabla 6 de la Norma UTE. - Vaina exterior: Vaina exterior de caucho termoendurecible libre de halógenos, tipo EM8 según EN 50363-6, según
Según la tabla 4 de la norma TÜV y la tabla 6 de la norma UTE. Color rojo o negro.
- Procesamiento rápido de muestras con soluciones personalizadas
- Materiales de alta calidad
- Opciones de precios asequibles
- Entrega global
- Para una mejor protección de datos, asegúrese de que todas las cargas sean seguras
Ahorra al menos un 30% de media
-
Descripción del producto
Descripción del producto de cable solar PV1-F
Seguro Conexiones fiables en sistemas fotovoltaicos en todo el mundo con este PV1-F altamente flexible cable solar. Además, activamente mantiene Certificaciones completas de TUV, UL, IEC, CE y RETIE. Específicamente, es estrictamente conoce a estándares rigurosos como UL4703, IEC62930 y EN50618/CPR.
Además de reunir registros, este cable versátil conecta Diversas aplicaciones, incluyendo granjas a gran escala, azoteas y estaciones flotantes. resiste Climas exteriores duros, que van desde desiertos hasta zonas costeras. En consecuenciaElija nuestro cable PV1-F para un funcionamiento estable y duradero. minimiza tasas de fracaso y maximiza el retorno de su inversión.
-
Ventajas
PV1-F - Descubra las ventajas
a. Compuestos reticulados por haz de electrones
b. Resistente a los rayos UV, al ozono y a la hidrólisis.
C. Resistente a altas temperaturas, los materiales no se derriten ni fluyen.
d. Buena flexibilidad en frío
mi. Vida útil muy larga > 25 años a 90 ℃
F. Compatible con todos los conectores populares
Especificaciones del cable solar PV1-F
| Construcción de cables | |
|---|---|
| Conductor | Cobre estañado, propiedad eléctrica y estructura de acuerdo con EN60228 Clase 5. |
| Acústico | Material ROHS de copolímero de poliolefina reticulado por haz de electrones LSZH, color previo negro o según solicitud del cliente. |
| Vaina exterior | Material ROHS de copolímero de poliolefina reticulado por haz de electrones resistente a los rayos UV y LSZH, color anterior negro o según solicitud del cliente. |
| Especificaciones Técnicas | |
| Tensión nominal | UO/U 0.6/1KV(CA)/ 1KV(CC) |
| Tensión de prueba | Sin averías a 6.5 kv (CA) 50 HZ 5 min y 20 ℃ ± 0.5/15 kv (CC) 5 min 20 ℃ ± 0.5 |
| Conectores de clasificación de temperatura | Temperatura de trabajo -40 ℃ ~ +90 ℃, temperatura máxima del conductor 125 C (continuamente 20 h), temperatura de cortocircuito permitida 200 °C en 5 segundos |
| Tiempo de vida | Vida útil esperada25 años |
| Radio de curvatura | Instalación fija>4D, Movida ocasionalmente>5D |
| Propiedades/estándares del material | |
| Rendimiento resistente al fuego | IEC-60332 1 |
| Emisión de gases | IEC 61034; EN50268-2 |
| Baja carga de fuego | DIN 51900 |
| Aprobaciones | TUV 2PFG 1169/08.2007 PV1-F |
| UNE211 23 | UNE 20.460-5-52,UTE C 32-502 |
Dimensiones/Parámetros
| Construcción | Construcción de conductores | Espesor nominal del aislamiento | Espesor nominal de la funda | Diámetro exterior | Resistencia del conductor a 20 ℃ máx. | Capacidad de carga actual |
|---|---|---|---|---|---|---|
| n×mm2 | n×mm | mm | mm | mm | Ω / Km | A |
| 1 × 2.5 | 49x0.24 | ≥ 0.5 | ≥ 0.5 | 5.2 | 8.21 | 41 |
| 1 × 4.0 | 56 × 0.28 | ≥ 0.5 | ≥ 0.5 | 5.9 | 5.09 | 55 |
| 1 × 6 | 84 × 0.28 | ≥ 0.5 | ≥ 0.5 | 6.2 | 3.39 | 70 |
| 1 × 10 | 77x0.39 | ≥ 0.5 | ≥ 0.5 | 7.3 | 1.95 | 98 |
| 1x16 | 126x0.39 | ≥ 0.5 | ≥ 0.5 | 8.5 | 1.24 | 132 |
Certificaciones TUV para cables solares PV1-F
-
Procesos de producción de cables de Solor
En la fábrica de cables de JOCA, nuestro sistema de fabricación digitalizado de alta tecnología optimiza la eficiencia y la precisión tanto en la producción como en la inspección. Al minimizar la intervención manual, este proceso reduce el error humano y mejora significativamente la fiabilidad del producto. El uso de tecnologías avanzadas, como la detección digital inteligente de imágenes, la detección láser y una completa maquinaria de pruebas, garantiza que cada producto cumpla con los más altos estándares de calidad antes del envío.
Embalaje para envío
Existen numerosas técnicas de embalaje que se pueden utilizar para satisfacer diferentes requisitos de transporte.
| Fotos de embalaje | Método del embalaje | Cantidad/palé (piezas) | Metro/palet (M) | GW/palet (KGS) | Tamaño del palet (m) | Palet/20GP | Metro/20GP |
|---|---|---|---|---|---|---|---|
 | 100M / ROLLO | 4mm²-176 piezas | 4mm²-17600m | 4 mm²-1144 kg | 1.12x1.12x1.12m | 20 | 4mm²-352000m |
| 6mm²-160 piezas | 6mm²-16000m | 6 mm²-1360 kg | 6mm²-320000m | ||||
| 200M / ROLLO | 4mm²-90 piezas | 4mm²-18000m | 4 mm²-1170 kg | 1.12x1.12x1.12m | 20 | 4mm²-360000m |
| 6mm²-81 piezas | 6mm²-16200m | 6 mm²-1377 kg | 6mm²-324000m | ||||
 | 100m/bidón de plástico | 4mm²-125 piezas | 4mm²-12500m | 4 mm²-850 kg | 1.12x1.12x1.12m | 20 | 4mm²-250000m |
| 6mm²-100 piezas | 6mm²-10000m | 6 mm²-900 kg | 6mm²-200000m | ||||
 | 500m/tambor de madera | 4mm²-27 piezas | 4mm²-13500m | 4 mm²-1197 kg | 1.12x1.12x1.12 | 20 | 4mm²-270000m |
| 6mm²-27 piezas | 6mm²-13500m | 6 mm²-930 kg | 6mm²-270000m | ||||
| 1000M/tambor de madera | 4mm²-12 piezas | 4mm²-12000m | 4 mm²-830 kg | 1.12x1.12x1.12 | 20 | 4mm²-240000m |
| 6mm²-12 piezas | 6mm²-12000m | 6 mm²-1070 kg | 6mm²-240000m |
¿Tienes más preguntas?
P: ¿Para qué se utiliza el cable PV1-F?
A: El cable PV1-F es made por la . Energía DC in configuraciones solares, principalmente corriendo entre su paneles solares y el inversor. LoEstá diseñado para manejar outdoor condiciones durante años, y No se inmuta ante el fuerte sol, temperatura cambios, o mal tiempo.
P: ¿Qué hace que la especificación del cable solar PV1-F sea única?
R: La especificación del cable solar PV1-F cumple con la norma EN 50618, lo que lo hace aplicable a todos los sistemas fotovoltaicos. La clasificación de alto voltaje, las propiedades retardantes de llama y la capacidad de resistir los rayos UV y el ozono son algunas de las características de este tipo de cables. El cobre estañado se utiliza habitualmente como material conductor que proporciona una mejor conducción y reduce los riesgos de corrosión. Gracias al aislamiento libre de halógenos y a los materiales de revestimiento con baja formación de humo durante la combustión, se mejora la seguridad contra incendios.
P: ¿Cuáles son las especificaciones técnicas del cable solar PV1-F?
R: Las especificaciones técnicas para los cables solares PV1-F incluyen el material conductor (generalmente cobre estañado para su mejor conductividad y resistencia a la corrosión), materiales aislantes como los libres de halógenos y con baja producción de humo que mejoran su seguridad, voltaje nominal (hasta 1.5 kVDC que generalmente se usa al conectar módulos a inversores), así como el cumplimiento de la norma EN 50618. Para resistir factores ambientales como el calor o el frío, estas especificaciones hacen que el cable PV1-F sea muy sostenible y al mismo tiempo permite la transferencia de electricidad a través de plantas fotovoltaicas alimentadas por energía solar.
P: ¿Cómo afecta el tamaño y el tipo de conductor al rendimiento del cable solar pv1-f?
R: El tamaño (en mm², por ejemplo, 6 mm²) o incluso el tipo (a menudo, cobre recubierto de estaño) pueden influir fuertemente en la funcionalidad de los cables solares PV1-F. Por lo tanto, los conductores más grandes facilitan un mayor flujo de corriente que se necesita para sistemas con alta potencia de salida. El cobre estañado en los conductores ayuda a prevenir la corrosión y proporciona una mejor conectividad eléctrica, lo que garantiza una transmisión de energía eficiente y la durabilidad del sistema de energía solar.
P: ¿Se puede utilizar el cable solar gemelo PV1-F para aplicaciones solares comerciales?
R: Sí, los cables solares gemelos PV1-F son perfectos para su uso en aplicaciones solares comerciales porque tienen un diseño muy resistente junto con especificaciones técnicas que cumplen con todos los requisitos. Este tipo de cables conocidos como gemelos son particularmente convenientes cuando se trata de conectar varios paneles o conjuntos solares de manera eficiente, facilitando así una instalación más sencilla y una interconectividad optimizada entre sistemas solares fotovoltaicos dentro de una configuración comercial.
P: ¿Cuáles son algunos accesorios que ayudan en la conexión del cable solar pv1-f para un sistema de energía solar?
R: Los accesorios esenciales para conectar el cable solar PV1-F en un sistema de energía solar incluyen conectores que se utilizan para unir de forma segura tramos de cable y clips o soportes para cables que permiten gestionar y organizar los cables. Es importante utilizar accesorios diseñados compatibles con las propiedades eléctricas y mecánicas del cable solar PV1-F para realizar una instalación segura y eficiente.
P: ¿Cómo determina la resistencia a las distintas condiciones climáticas la elección de un cable solar fotovoltaico?
R: Un criterio importante para seleccionar un cable solar fotovoltaico adecuado es su resistencia a la intemperie porque estará expuesto a condiciones exteriores como radiación ultravioleta, fluctuaciones de temperatura, humedad, etc. El cable solar fotovoltaico ideal tiene aislamiento resistente a los rayos UV, características retardantes de llama y diseño resistente a la intemperie para garantizar un rendimiento confiable y durabilidad en diversos entornos ambientales. En consecuencia, este tipo de cable fotovoltaico es más adecuado para lugares donde se pueden experimentar condiciones climáticas adversas.
P: ¿Por qué se deberían utilizar cables solares pv1-f en lugar de cables eléctricos normales al instalar sistemas fotovoltaicos?
R: Algunas ventajas de utilizar cables solares PV1-F en lugar de cables eléctricos comunes durante la instalación de paneles incluyen su mayor resistencia, capacidad bajo luz ultravioleta extrema, climas duros y conformidad con la norma EN 50618 aplicable a sistemas fotovoltaicos. Además, estos cables satisfacen requisitos específicos de tensión/corriente de forma que garantizan una alta eficiencia de transmisión entre inversores/unidades de almacenamiento de baterías junto con un flujo de energía seguro desde el propio panel.
