El cable blindado con alambre de acero (SWA) es un tipo de cable eléctrico fabricado para usarse en un entorno donde las tensiones son considerablemente altas y la protección mecánica es indispensable. Debido a que es sólido y resistente, el cable SWA se usa principalmente para el suministro de electricidad de la red, instalaciones interiores y exteriores y tendido directo sobre el suelo. Por lo tanto, esta guía tiene como objetivo explicar de manera integral los cables SWA, sus características estructurales, los pasos de fabricación y sus numerosas aplicaciones. Ya sea que sea un ingeniero eléctrico, un contratista o simplemente desee conocer algunos detalles técnicos sobre cómo trabajar con electricidad, esta guía le será útil. Este documento analizará las ventajas del cable SWA y las condiciones que se deben cumplir al instalarlo y realizar su mantenimiento.

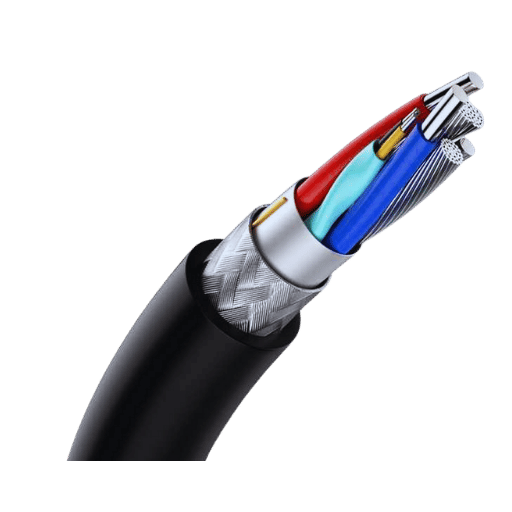

¿Qué es Blindado Cable, ¿Y por qué se utiliza?
El cable blindado, en particular el blindado con alambre de acero (SWA), tiene características diseñadas específicamente para ofrecer una mayor defensa mecánica a los conductores eléctricos. Este tipo de cable está compuesto por varias capas de alambre de acero galvanizado, lo que aumenta su resistencia y su idoneidad para cualquier entorno sometido a estrés físico o daño mecánico, en particular para las configuraciones de cable blindado con núcleo. Esta forma de protección es fundamental para garantizar que los conductores no sufran daños mecánicos, pero que el flujo eléctrico siga siendo posible y seguro en caso de fallo mecánico. Como tal, el cable SWA se encuentra comúnmente en entornos industriales y de construcción donde la transmisión de energía es letal, incluidas las redes eléctricas, subestaciones y otras instalaciones al aire libre. Su principal aplicación es donde los tendidos de cables deben soportar golpes accidentales, elementos duros, aplastamientos o socioambientales, lo que lo convierte en un componente estructural para promover las provisiones eléctricas y las medidas de seguridad.
Entender Cable blindado
Los cables con armadura, es decir, los cables con armadura de alambre de acero (SWA), están diseñados en capas para brindar protección y resistencia. Los conductores como el cobre o el aluminio son el centro de la transmisión de la corriente eléctrica. Estos están cubiertos con materiales aislantes en XLPE (polietileno reticulado) para bloquear la transferencia de corriente eléctrica. Existe la armadura de alambre de acero, que cumple la función de protección mecánica. Esta construcción significa que los cables son lo suficientemente fuertes como para soportar el maltrato, ya sean golpes inesperados o cambios climáticos, y aún así no comprometen la prestación del servicio eléctrico. En aquellas aplicaciones industriales al aire libre, duras y exigentes, donde el corte de la electricidad es el mayor problema, los cables blindados son los que mejor funcionan.
Aplicaciones de Blindado Cable
Los cables blindados, duraderos y fiables, se utilizan ampliamente en diversos procedimientos. Las plantas de fabricación y procesamiento también se utilizan en lugares donde hay una carga mecánica extrema para minimizar las interrupciones en los equipos críticos. Al implementar sitios de construcción, los cables blindados proporcionan conexiones temporales a los equipos y accesorios permanentes para los sistemas de iluminación. Los sistemas de cableado para líneas de telecomunicaciones y transmisión de datos incluyen estas herramientas en abundancia debido a su capacidad para resistir daños y condiciones adversas. Además de proteger contra la tensión mecánica, los cables blindados protegen aplicaciones submarinas y subterráneas como el petróleo y el gas, donde la integridad operativa es importante.
Ventajas del uso Alambre de acero blindado Cable
Los cables blindados con alambre de acero son una excelente opción cuando el blindaje y la protección son de máxima necesidad, ya que brindan varias ventajas y beneficios. Su mejora en la protección mecánica es una ventaja importante porque incluye protección contra daños causados por fuerzas de compresión o tensión o impacto físico y garantiza que el suministro eléctrico sea ininterrumpido. Estos cables también brindan un servicio prolongado porque son impermeables a la humedad, los ácidos y las temperaturas extremas, entre otros factores. Además, la construcción de cables blindados con alambre de acero reduce la interferencia electromagnética, lo que es importante para la transmisión eficaz de señales en los sistemas de datos y comunicación. Además, su diseño estructural permite el uso subterráneo o sobre el suelo, lo que los hace adecuados para varios usos industriales y comerciales, incluidos aquellos que requieren una cubierta de PVC negro.

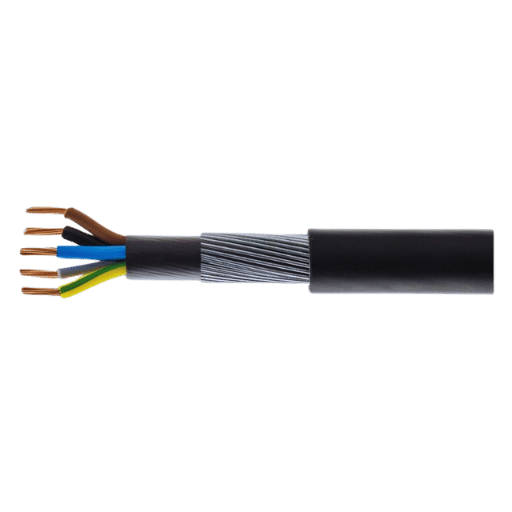

Cómo elegir la clínica de SWA Cable para sus necesidades?
Factores a considerar al elegir SWA Cable
Se deben tener en cuenta algunos aspectos clave al elegir un cable con armadura de alambre de acero (SWA) para su proyecto. En primer lugar, determine los factores ambientales que influirán en el lugar donde se instalará el cable. Por ejemplo, la temperatura, la humedad, las condiciones de enmascaramiento y la presencia de productos químicos son algunos de los factores más importantes que afectan el aislamiento y los materiales de la cubierta del cable. En segundo lugar, evalúe las tensiones mecánicas que experimentará el cable durante su tiempo de funcionamiento. El cable puede experimentar eventos de tensión, compresión e impacto; por lo tanto, se debe incorporar un blindaje mecánico adecuado. Posteriormente, los requisitos de carga eléctrica para soportar su aplicación dictarán el cable y el tamaño del conductor adecuados para su flujo eléctrico superior al promedio, especialmente en aplicaciones monofásicas de 3 núcleos.
Además, durante la instalación, debe observar las medidas de seguridad reglamentarias de la zona para evitar infracciones. Por último, evalúe la ubicación y el tipo de instalación, ya sea sumergida, subterránea o sobre el suelo. Esto le ayudará a encontrar un cable con el blindaje ambiental y mecánico deseado, especialmente para sistemas de cable blindado con núcleo reforzado. Tener en cuenta todos estos factores en detalle le permitirá elegir el SWA adecuado. Cable para sus necesidades operativas mas eficientemente
Comparando SWA de 3 núcleos y Núcleo 4 Cable
La diferencia clave al comparar los cables SWA de 3 núcleos y los de 4 núcleos radica en su construcción y su idoneidad para la implementación según los requisitos específicos de cada aplicación. Según mi investigación en Internet, el cable SWA de 3 núcleos se utiliza predominantemente para cableado monofásico para proporcionar un solo cable con corriente, un cable neutro y un conductor de tierra. Este retorno neutro se utiliza de forma robusta en instalaciones con un conductor neutro en una operación monofásica. Sin embargo, el cable SWA de 4 núcleos está destinado a instalaciones de cables trifásicos, que incluyen tres cables con corriente y un cable de tierra. Por lo tanto, se utiliza para circuitos eléctricos más intrincados con cargas con cables con corriente que se distribuyen en tres fases del circuito. Por lo tanto, la elección de uno de los dos cables depende de los requisitos de las fases y la aplicación del sistema. Muchas personas plantearon la cuestión de la posibilidad de utilizar cables de 4 núcleos en una red monofásica donde existen requisitos operativos o de instalación que justifican varios conductores.
El uso del Calculadora de cables para una selección precisa
Durante el proceso de selección de un cable, principalmente mediante el uso de una calculadora de cables, me aseguro de que los datos de entrada, como la longitud del cable, la corriente de carga y el tipo de circuito, sean correctos, ya que esto ayudaría a determinar el mejor tamaño de cable posible. Una calculadora de cables incorpora la caída de tensión, la capacidad de transporte de corriente de un cable y las condiciones de instalación, que sirven como una guía útil para seleccionar un cable seguro y eficiente. Esta herramienta es particularmente eficiente para evitar las consecuencias de usar un cable de menor capacidad, lo que daría lugar a un sobrecalentamiento u otras formas de problemas eléctricos. Para comenzar, tomo todos los parámetros necesarios para mi instalación e ingreso toda esta información en una de las calculadoras de cables más conocidas de la web. Las fuentes más confiables indican que es recomendable verificar estos resultados con los controles y estándares locales, ya que podrían ayudar a resolver el problema.

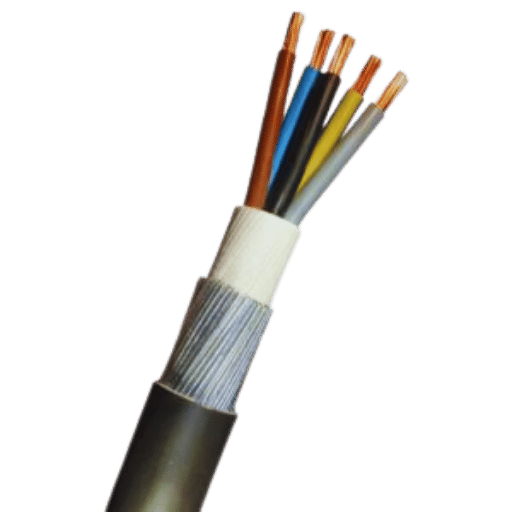

¿Cómo es Cable blindado de alambre de acero ¿Construido?

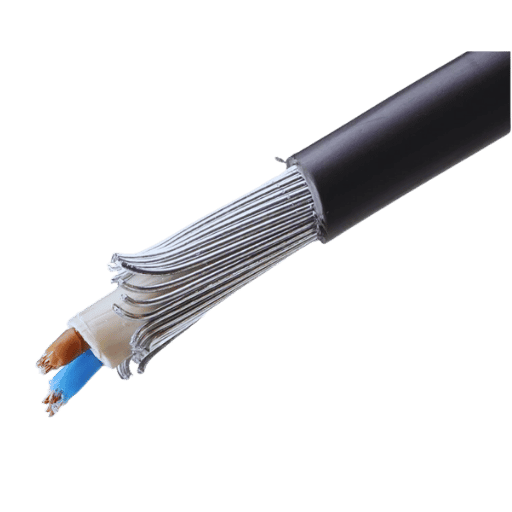

Componentes de Cable blindado de alambre de acero
Las características constructivas del cable SWA le confieren resistencia y durabilidad, características cruciales para su aplicación en sistemas de distribución y permiten que los cables SWA transmitan electricidad de forma eficaz gracias a su estructura central de cables de cobre o aluminio. Estos cables también vienen equipados con una funda de polímero que aísla los cables de las descargas eléctricas. Para añadir más resistencia contra daños mecánicos, se retuerce una capa de cables de acero galvanizado alrededor de la funda, lo que permite enterrar los cables o colocarlos directamente bajo la luz solar intensa. La capa final es de PVC endurecido, que no solo resiste las inclemencias del tiempo y los productos químicos, sino que también preserva la resistencia general del cable. Estas características hacen que el cable SWA sea especialmente adecuado para el entorno urbano, que es propenso a la corrosión y a los daños mecánicos.
Papel de Armadura de alambre y Acústico
La tecnología SWA de los cables puede soportar tensiones externas debido a su protección con armadura de alambre, aspecto en el que consigue una alta resistencia mecánica. Gracias a ello, la tecnología SWA de los cables puede enterrarse directamente en el suelo y llevar a cabo todas sus funciones sin preocuparse por condiciones adversas. Por otro lado, la armadura de alambre del cable encierra el alambre y ayuda a minimizar los daños y contracciones del cable. necesidad de aislamiento del cable es su capacidad de ayudar a evitar cortocircuitos, que resultan en la falla eléctrica del cable, lo cual es crucial para ayudar a gestionar los cables de baja tensión. Estos cables son extremadamente importantes para el correcto funcionamiento del vehículo.
Además, el aislamiento de un cable de alimentación afecta a la gestión térmica, ya que minimiza el riesgo de sobrecalentamiento, lo que mejora la seguridad. Tanto la armadura del cable como el aislamiento ayudan a que el cable SWA funcione a pleno rendimiento incluso en centros urbanos e industriales.
Importancia de los PVC y XLPE vaina
Los cables SWA contienen una cubierta de PVC con características esenciales como una buena resistencia al impacto y a los factores químicos y climáticos. El PVC, como material de cubierta, también es económico y protege los cables expuestos a varios usos. Por el contrario, el polietileno reticulado (XLPE) tiene mejores características termométricas y puede soportar temperaturas más altas que el PVC. El rendimiento eléctrico se mejora ya que el XLPE tiene un alto dieléctrico y es resistente al agua. Debido a estas propiedades, la cubierta de XLPE se puede utilizar en condiciones ambientales más severas. Por lo tanto, seleccionar el material de cubierta adecuado es una decisión compleja que depende de los requisitos de la aplicación, como la temperatura y las condiciones ambientales, ya sea PVC o XLPE.

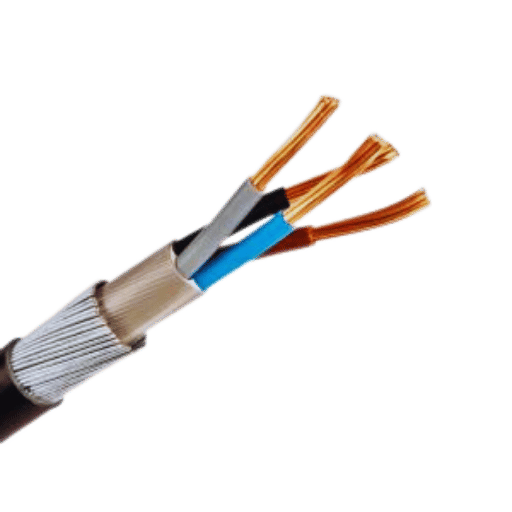

¿Cuáles son las pautas de instalación para Cable blindado SWA?
La preparación para la Entierro directo of Cable SWA
En cuanto al enterramiento directo de los cables SWA, es importante tener en cuenta que el cableado debe poder funcionar en entornos de alto rendimiento para mantener intacta la capacidad de corriente del cable. Como primer paso, asegúrese de que las zanjas estén en la ubicación correcta, es decir, las condiciones del suelo, las áreas de estrés mecánico y otras estructuras subterráneas. Asegurándose de que la tubería de agua y el ancho de la zanja sean suficientes para brindar protección a los cables, especialmente donde se han instalado cables unipolares, comience el proceso de colocar aislamiento en forma de arena o tierra fina en la zanja (menos de 450 mm para el jardín y 600 mm para caminos y senderos). La arena se debe esparcir uniformemente sobre el fondo de las zanjas para permitir que los cables se asienten en el suelo sin una tensión excesiva del suelo o presiones externas; esto funciona excepcionalmente bien para los cables de menor voltaje. Los cables SWA se deben colocar directamente en la zanja después de que se haya colocado la arena y, para cubrir los cables, esparza más arena sobre los cables. Esto es para garantizar su protección contra factores externos y posibles daños. Para rellenar la zanja con el material utilizado luego de una excavación profunda, es esencial compactar el material suavemente para rellenar los huecos existentes y al mismo tiempo garantizar la estabilidad.
Como último paso, cubra la parte superior de la capa de cables con cinta adhesiva para advertir sobre futuras excavaciones y facilitar el mantenimiento. Como se demostró anteriormente, el cumplimiento adecuado de las pautas mejorará en gran medida la durabilidad y la seguridad de la instalación de cables SWA.
Prácticas de instalación seguras para Cable de alimentación de red
Para alcanzar el estado operativo de la instalación de los cables de alimentación principales, existen prácticas estándar que se deben seguir y existe una orden por parte de la supervisión para mantenerlos en el mayor grado posible. Antes de la instalación, asegúrese de que el tendido de los cables esté libre de fuentes y de que los servicios cercanos estén correctamente guiados. Coloque los cables con el aislamiento adecuado para el uso designado y el entorno de instalación de cables previsto. Según las regulaciones, todas las instalaciones deben estar a más de 500 mm de profundidad por debajo de la superficie del suelo para las condiciones domésticas normales. Además, se deben utilizar medidas de protección como conductos o canaletas donde el cable pueda dañarse por estrés mecánico o condiciones climáticas. Los dispositivos terminales instalados para realizar las conexiones deben evitar los riesgos de sobrecalentamiento o arco eléctrico, que pueden ser peligrosos. Para cumplir con las normas locales para la instalación eléctrica, se deben realizar pruebas de continuidad y resistencia de aislamiento, impedancia de bucle de tierra y todas las demás que garanticen el cumplimiento después de la instalación. El mantenimiento regular del cable y las inspecciones exhaustivas pueden evitar que el cable sufra fallas impulsadas por el estado, lo que proporciona seguridad adicional.
Mantener los Cable SWA de baja tensión
Para garantizar la protección y la confiabilidad duraderas de los cables de acero blindados de baja tensión, es necesario comenzar con las prácticas de mantenimiento. Estas incluyen controles periódicos que resaltan cualquier evidencia de corrosión o desgaste físico, sobre todo en los puntos de conexión y terminación. Es importante asegurarse de que el cable esté libre de humedad y estrés mecánico. También se deben verificar los aspectos de protección de la conexión a tierra para asegurarse de que se eviten las descargas eléctricas, asegurando bien todas las conexiones a tierra. Asegúrese de realizar pruebas periódicas de la resistencia del aislamiento para establecer si se encuentra dentro de los límites conocidos y de imágenes térmicas, así como para aislar los puntos calientes. Cualquier acción correctiva que se pueda llevar a cabo debe cumplir con las instrucciones técnicas requeridas, ya que esto ayudará a mantener la estabilidad general y la seguridad del funcionamiento del sistema de cable.

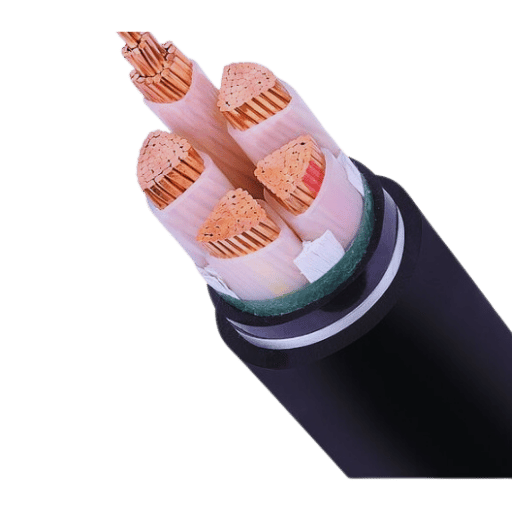

Explorando los diferentes tipos de SWA básico Cable
Caracteristicas de Blindaje SWA de 16 núcleos y 3 mm Cable
Varias características importantes caracterizan al cable blindado SWA de 16 núcleos de 3 mm que mejora su uso en diferentes entornos. Para empezar, esta construcción de cable tiene tres núcleos separados, lo que permite su uso en circuitos de potencia trifásica que son comunes en aplicaciones industriales y comerciales. Su área de sección transversal de 16 mm² también es adecuada en términos de capacidad de transporte de corriente sin una gran caída de tensión y pérdida de energía en longitudes. Sobre la funda, hay una armadura de alambre de acero (SWA) incrustada que le da a la cubierta del cable una excelente resistencia mecánica contra impactos, así como protección contra fuerzas físicas, lo que es deseable en aplicaciones subterráneas o externas del cable. La armadura también funciona como un conductor de continuidad de tierra, lo que aumenta la seguridad del cable. La funda exterior del cable está hecha de PVC que protege contra la humedad, los productos químicos y los rayos UV, lo que aumenta su vida útil y durabilidad. Estas características permiten que el cable blindado SWA de 16 núcleos de 3 mm se utilice en muchas aplicaciones interiores y exteriores, especialmente en casos en los que se requiere protección y confiabilidad adicionales.
Entender Ese núcleo de 10 mm x 3 y Los cables individuales de 16 mm x 3 núcleos son adecuados para diversas aplicaciones, especialmente en baja tensión. Configuraciones de cable.
Se hace referencia al cable de 10 mm x 3 núcleos. Se suele utilizar donde existen cargas de conexión eléctrica moderadas, lo que lo hace adecuado para fines residenciales y comerciales ligeros. Su área de sección transversal es de 10 mm2, suficiente para un flujo de energía eficiente para pequeños sistemas trifásicos y para garantizar que el codo del cable de clavija única tenga suficiente conductividad y capacidad de rotación.
El cable monofilar de 16 mm x 3 núcleos tiene otros requisitos eléctricos más exigentes, en particular para aplicaciones de carga conectada industriales en las que se prevén cargas de alta potencia. Este tipo de cable tiene un diámetro de núcleo mayor de hasta 16 mm, lo que proporciona mejores capacidades de transporte de corriente y conductividad que el rango inferior y, por lo tanto, es más adecuado para instalaciones trifásicas más grandes.
La durabilidad de ambos cables se preserva gracias a la permeabilidad de los factores ambientales y las tensiones mecánicas que presentan las cubiertas protectoras y el aislamiento. La elección de uno u otro depende de las características de carga específicas con las que se trabaja bajo una exposición particular que detalla el examen técnico previo a la instalación.
Aplicaciones de 6 mm 3 núcleos SWA Cable
El cable SWA de 6 núcleos de 3 mm es útil para diversos trabajos. Principalmente, se utiliza en condiciones que requieren cargas moderadas de energía. Se utiliza en el ámbito doméstico o residencial para los minicircuitos de subdivisión, lo que permite la distribución de energía a dependencias o cobertizos de jardín. En entornos comerciales, es eficaz para el suministro de electricidad a minimáquinas y dispositivos que requieren una gran absorción de fuerza. El núcleo del cable es fundamental para reforzarlo para el uso subterráneo, ya que proporciona una cantidad significativa de seguridad, y el cable puede sobrevivir y permanecer intacto en lugares con un alto riesgo de que dichos cables se dañen o durante condiciones climáticas adversas. Su adaptabilidad y resistencia permiten que este cable se utilice para construcciones temporales para suministrar energía al sitio o para eventos, lo que permitirá un rendimiento eficaz y altos estándares de seguridad.
Fuentes de referencia
Preguntas Frecuentes (FAQ)
P: Defina el cable con brazo de alambre de acero (SWA).
R: Los cables con armadura de alambre de acero (SWA) se utilizan principalmente para la distribución de electricidad y energía eléctrica. Están provistos de capas de armadura de alambre de acero galvanizado, lo que ayuda al cable a soportar mayores fuerzas de tracción y protección mecánica. Debido a su durabilidad, los cables SWA se pueden instalar en zanjas y utilizar en áreas con condiciones adversas.
P: ¿Cuáles son los componentes principales de un cable SWA?
R: Los cables SWA comprenden varios componentes, incluidos conductores y aislamiento de cobre, blindaje de alambre de acero y una cubierta exterior. El blindaje de alambre de acero tiene como objetivo brindarle al cable resistencia y protección a medida que se enrolla alrededor de las capas internas, lo que ayuda a aumentar la vida útil de las instalaciones monofásicas de 3 núcleos. Si bien el PVC negro es el material más común para la cubierta exterior, a veces se usa una cubierta LSZH (Low Smoke Zero Halogen) con fines ignífugos.
P: ¿Cuáles son las desventajas de utilizar cables SWA armados con alambre de acero?
R: Las desventajas de utilizar cables SWA dependen de la aplicación específica. Algunas de las desventajas que se deben tener en cuenta incluyen infestaciones de roedores, corrosión debido a la absorción de humedad y daños en la protección mecánica durante la instalación. Sin embargo, esta es una opción adecuada para varios métodos de instalación.
P: ¿En qué se diferencia la armadura de alambre de acero (SWA) de la armadura de alambre de aluminio (AWA)?
R: Por un lado, si bien los cables SWA y AWA brindan protección mecánica, existen algunas diferencias clave. Esto es interesante: el blindaje de alambre de acero brinda una protección más fuerte y mejor contra el maltrato mecánico, lo que lo hace adecuado para condiciones más duras. Por otro lado, el blindaje de alambre de aluminio es más liviano y más flexible, lo que puede ser una ventaja para algunos tipos de instalaciones. Por lo tanto, la decisión de usar blindaje de acero o aluminio depende de las particularidades de un proyecto, considerando la amplia variedad de aspectos ambientales involucrados.
P: En la Lista de Tarifas de Trabajo, ¿qué significa “6 mm x 3 núcleos” en el contexto del cable SWA?
R: En la especificación del cable SWA, las dimensiones y la descripción del cable se indican como 6 mm x 3 núcleos. 6 mm significa el área de la sección transversal de cada conductor, mientras que tres núcleos significa que el cable tiene tres unidades de conductores primarios. Esta disposición conocida se utiliza ampliamente para el riego de líneas eléctricas trifásicas o como un cable monofásico de tres núcleos con un conductor conectado a tierra.
P: ¿De qué manera especifican las normas británicas el cable SWA?
R: El cable SWA se describe en relación con las normas BS, que tratan diferentes aspectos particulares sobre la construcción y el rendimiento del cable. La especificación BS tiene particularidades como el tamaño del conductor, la cantidad de núcleos, la tensión nominal y el tipo de aislamiento. Por ejemplo, la especificación “BS 5467” es una especificación común relacionada con los cables blindados estándar para el suministro eléctrico.
P: ¿Se pueden utilizar cualquier nivel de voltaje excepto bajo voltaje con el cable SWA?
R: En general, el voltaje para el que se utiliza el cable SWA es bajo, no más de 1 kilovoltio. Sin embargo, existen cables que son cables SWA cuyo voltaje nominal es mayor que este, por ejemplo, cables de 3.3 kV, 6.6 kV o 11 kV. Esto normalmente aparece en la designación del cable, el voltaje nominal para el que está destinado el cable, y está etiquetado en el nombre del cable; esto significa que es esencial utilizar el tipo correcto de cable proporcional al nivel de voltaje requerido de la red eléctrica.
P: ¿Cuál es la influencia del blindaje en la instalación del cable SWA?
R: El blindaje de alambre de acero en los cables SWA influye en la instalación en varios aspectos. Por un lado, hace que el cable sea más pesado y rígido, lo que puede sensibilizarlo. Sin embargo, el blindaje también permite mayores cargas de tracción en el cable cuando se lo instala, lo que permite longitudes de cable más largas. Se necesitan cables y tecnologías específicamente diseñados para conectar a tierra correctamente el blindaje y brindar soporte en caso necesario.
P: ¿Hay otras opciones disponibles para instalaciones subterráneas si no se considera el cable SWA?
R: El cable SWA es una de las opciones más comunes que se utilizan en instalaciones subterráneas, pero no está disponible exclusivamente, ya que existen alternativas, como las opciones de cable unipolar, que pueden adaptarse mejor a necesidades específicas. Estas incluyen cables XLPE (polietileno reticulado), que tienen una flexibilidad y propiedades eléctricas favorables, y los cables blindados con propiedades LSZH para aplicaciones con baja emisión de humo o sin halógenos son ideales. Depende del cable utilizado, la ubicación donde se instaló, la legislación que lo rodea y los métodos de instalación.
