Organizar los cables de alimentación es esencial para mantener las cosas en orden y eficientes en las empresas o industrias. Los sistemas de bandejas portacables proporcionan una forma sencilla de gestionar cables eléctricos, líneas de datos y cables de comunicación minimizando la congestión y mejorando la seguridad; estas bandejas se encuentran en diferentes formas. Las bandejas de cables que son fáciles de instalar no solo aceleran la instalación sino que también garantizan la conformidad con los códigos estipulados por varios sectores. Este artículo analizará los diferentes tipos de sistemas de bandejas portacables, sus métodos de instalación y sus ventajas con respecto a soluciones de gestión de cables de alimentación de calidad razonable a largo plazo. Al comprender las especificaciones técnicas y las áreas donde se pueden aplicar estos dispositivos, las personas pueden decidir mejor cuál es la mejor manera de atender sus necesidades de organización de cables.

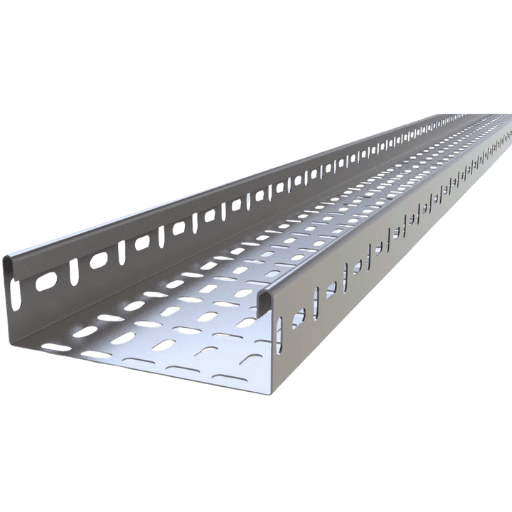

¿Cómo se elige el sistema de bandeja portacables adecuado?
¿cuáles son los diferentes tipos de bandejas para cables?
Existen varios tipos de sistemas de bandejas portacables diseñados para diferentes aplicaciones. Incluyen:
- Bandeja de escalera: Tienen un diseño abierto, lo que las hace perfectas para haces grandes o cables pesados. Proporcionan buen soporte y ventilación y, por tanto, pueden utilizarse tanto en interiores como en exteriores.
- Bandeja inferior sólida: Una bandeja inferior sólida es adecuada para organizar cables que necesitan una base más estable. Es de naturaleza compacta y cuenta con una base sólida, por lo que puede ser eficaz para cables más pequeños o donde el polvo y otros materiales extraños pueden plantear problemas. Las bandejas de fondo sólido ofrecen protección adicional, lo que las hace aplicables en áreas con mayores requisitos de higiene.
- Bandeja perforada: Las bandejas perforadas tienen muchos orificios en todas partes para que el aire pueda circular mientras soporta cargas de cables livianos. Se emplean comúnmente en lugares donde la estética requiere la gestión de cables junto con ellos.
- Bandeja de malla de alambre: este tipo de bandeja de cables está hecha de malla de alambre liviana, lo que facilita su transporte e instalación. Las mallas de alambre permiten suficiente flujo de aire en su interior, minimizando así las posibilidades de sobrecalentamiento, especialmente si las bandejas están suspendidas correctamente.
- Bandeja de canales: para instalaciones de pequeña escala o categorías de cables específicas, las bandejas de canales proporcionan una ruta cerrada para los cables más adecuados para entornos residenciales o comerciales ligeros.
La elección de la bandeja portacables depende principalmente de factores como el peso y el tipo de cables que se manipulan, las condiciones ambientales y el cumplimiento de los códigos pertinentes.
¿de qué materiales están fabricados los sistemas de bandejas portacables?
Los sistemas de bandejas portacables suelen estar fabricados con diferentes materiales según su uso y entorno. Los siguientes son algunos de los materiales comunes:
- Acero: Este material es sólido y resistente y tiene una excelente integridad estructural. Se utiliza en escaleras y bandejas de fondo sólido para aplicaciones de alta resistencia. Suele estar protegido por galvanización o pintura, lo que lo hace resistente a la corrosión.
- Aluminio. Las bandejas de aluminio son ligeras y no se corroen fácilmente. También se pueden transportar fácilmente, por lo que deben usarse al instalar equipos en escritorios que deben moverse con frecuencia.
- El plástico reforzado con fibra de vidrio (FRP) es altamente resistente a productos químicos agresivos y a la corrosión. Este tipo de bandejas se utilizan principalmente en entornos industriales donde están expuestas sustancias agresivas.
Estos materiales se eligen según su capacidad de peso, condiciones ambientales y cumplimiento de los estándares de la industria para que los sistemas de bandejas portacables puedan funcionar bien en los usos previstos sin causar ningún daño.
¿Cómo se determina el tamaño correcto de la bandeja portacables?
Se deben considerar varios factores al encontrar el tamaño correcto de la bandeja portacables. Lo primero que hay que hacer es observar cuántos cables hay y sus tamaños porque la bandeja debe ajustarse a las cantidades de cable actuales y futuras. Además, considere qué tipo de cable es 'óptico o de alto voltaje, por ejemplo -- y conozca su diámetro junto con los radios de flexión necesarios. Para no crear problemas de refrigeración en lugares concurridos, sería prudente dejar suficiente espacio entre ellos para que el aire pueda circular libremente alrededor de las fuentes de calor. Por el contrario, el sobrellenado puede provocar un sobrecalentamiento, lo que amenaza las normas de seguridad y los niveles de rendimiento. Ahora observe las reglas y procedimientos prescritos por las autoridades pertinentes, como los códigos de práctica y los organismos de normalización sobre la capacidad de dimensionamiento, entre otras cosas, que pueden haberse implementado para mejorar la eficiencia dentro de las instalaciones eléctricas.
¿cómo se instalan las bandejas de cables?
Guía paso a paso para la instalación de bandejas portacables
- Planificación y evaluación: elija la ruta a través de la cual se colocará la bandeja portacables y asegúrese de que cumpla con las especificaciones de diseño y los códigos locales. Calcule la carga del cable y dimensione una bandeja en consecuencia.
- Recoge Materiales y Herramientas: Monta todas las piezas necesarias, incluyendo secciones de bandejas, soportes, conectores, pernos o tornillos para la fijación de juntas, entre otros; También obtenga herramientas como taladros con varias brocas y niveles si es necesario.
- Instalar soportes: Coloque soportes o colgadores que sostengan las bandejas en ciertos intervalos especificados por los fabricantes, pero asegúrese de que estén nivelados en toda su longitud, ya que esto puede afectar su capacidad para transportar peso.
- Ensamble secciones de bandejas de cables: une diferentes piezas de sistemas de canalizaciones de cables utilizar elementos de conexión aplicables, como acopladores más tornillos o combinaciones de tuercas y pernos, para mantenerlos apretados y no perder resistencia estructural en estas conexiones.
- Coloque la bandeja: levante las secciones ensambladas sobre soportes ya fijos asegurando una alineación adecuada en toda su extensión y teniendo cuidado de no tocar nada más que pueda alterar la posición deseada.
- Fije los canalizaciones de cables a las estructuras de soporte: conecte de forma segura cada sección a los soportes de soporte, siguiendo las pautas de espaciado recomendadas para el flujo de aire entre los adyacentes. Asegúrese de una buena organización para que ninguno se mueva innecesariamente; de lo contrario, todo será caótico más adelante cuando sea necesario solucionar problemas.
- Inspección final : Verifique cada detalle sobre lo que se ha hecho según los estándares de seguridad; Si hay algún área no conforme, rectifique antes de poner en uso el sistema organizador de cables.
¿qué herramientas se necesitan para instalar bandejas de cables?
- Taladro: Cuando se trata de fijación de soportes y bandejas.
- Nivel: Un organizador de cables de escritorio está diseñado para mantener limpia una superficie plana.: Para alinear correctamente la instalación.
- Cinta métrica: El espaciado y los soportes se pueden medir con precisión con esta herramienta.
- Juego de llaves de tubo: Los pernos y sujetadores se deben apretar con este juego de herramientas.
- Destornillador: Los conectores y sujetadores deben asegurarse con tornillos o tuercas; de lo contrario, podrían desmoronarse fácilmente durante el uso.
- Cortador de cables: Utilice una herramienta de pelado de cables si es necesario después de cortar los cables para que los extremos queden lisos sin deshilachados ni bordes afilados, lo que podría causar lesiones al manipularlos más adelante.
Errores comunes que se deben evitar durante la instalación
- Planificación insuficiente: Una planificación insuficiente conduce al uso ineficiente de bandejas y accesorios para cables.: Un examen descuidado de los planos de instalación puede provocar un mal emplazamiento del cable y un espaciado incorrecto.
- Instalaciones de soporte incorrectas: no asegurar los soportes correctamente o no montarlos a alturas incorrectas puede hacer que la bandeja pierda estabilidad.
- No considerar los límites de peso: sobrecargar la bandeja portacables por encima de su capacidad puede provocar que se hunda o se rompa estructuralmente.
- Mala gestión del cable: no observar el espacio del flujo de aire y las recomendaciones de organización del cable puede provocar un aumento del calor y complicar los procedimientos de mantenimiento futuros.
- No seguir los procedimientos de inspección: la falta de una inspección final antes de operar todo el sistema deja fallas ocultas que podrían causar fallas en el sistema sin ser detectadas.
- Medidas de seguridad Ignorancia: Ignorar la ropa de seguridad adecuada expone al personal a peligros, mientras que el incumplimiento de las normas de seguridad puede dar lugar a que se tomen acciones legales contra alguien.
Evite estos errores comunes y asegúrese de que su bandeja portacables sea eficiente en términos de velocidad de operación y vida útil.

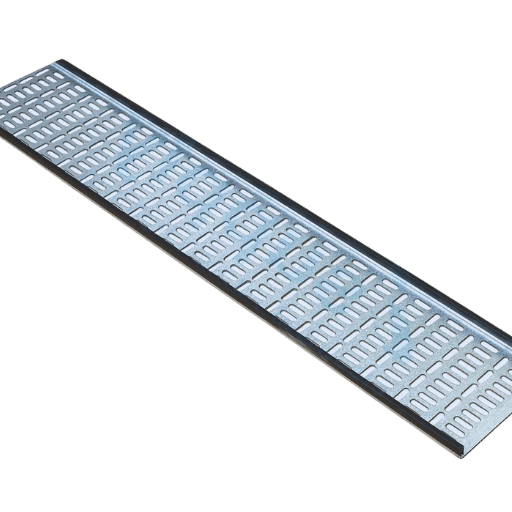

¿Cuáles son los beneficios de utilizar una bandeja de gestión de cables?
¿cómo mejoran las bandejas de cables la gestión de cables?
La gestión de cables se puede mejorar con bandejas de cables. Las bandejas de cables crean una ruta a seguir para los cables eléctricos y de datos y al mismo tiempo los soportan. Esto se hace separando diferentes tipos de cables entre sí, reduciendo las interferencias electromagnéticas y facilitando la solución de problemas cuando hay problemas con la configuración. Otro beneficio de tener un diseño abierto, como lo hacen las bandejas de cables, es que permiten una buena circulación de aire a su alrededor, evitando así el sobrecalentamiento y los daños posteriores a los cables. Además, dado que se puede acceder fácilmente a estas bandejas durante el mantenimiento o las modificaciones, las personas no deberían tener ningún problema para hacerlo sin alterar todo lo demás a su alrededor; de esta manera es posible alterar rápidamente partes del sistema de cableado dejando todo lo demás intacto, ahorrando así tiempo consumido en dichas actividades, promoviendo así la eficiencia dentro de la industria de servicios de construcción. Aparte de eso, la pulcritud durante la instalación se logra mediante este método, prolongando así la vida útil de los cables usados
¿Por qué las bandejas de gestión de cables son esenciales para los centros de datos?
Hay muchas razones por las que las bandejas de gestión de cables son esenciales En un centro de datos. En primer lugar, brinda un lugar por donde se pueden pasar muchos cables, especialmente en un ambiente con cableado denso, sirviendo así como un sistema ordenado. Esta disposición simplifica el mantenimiento y reduce el riesgo de desconexión accidental, entre otros beneficios. En segundo lugar, mejoran la seguridad porque reducen los tropezones con los cables, creando caminos claros, especialmente en corredores con áreas de alto volumen de tráfico humano, como entradas o salidas de edificios a calles, etcétera. Además, estas cosas permiten sistemas de ventilación adecuados que ayudan a gestionar la disipación de calor de los equipos, lo que evita el sobrecalentamiento, contribuyendo así a la eficiencia general de la instalación. Por último, implementar bandejas de gestión de cables se considera un enfoque de mejores prácticas hacia la escalabilidad en el que se puede actualizar o cambiar fácilmente la infraestructura de la red sin introducir caos en el sistema de cableado.

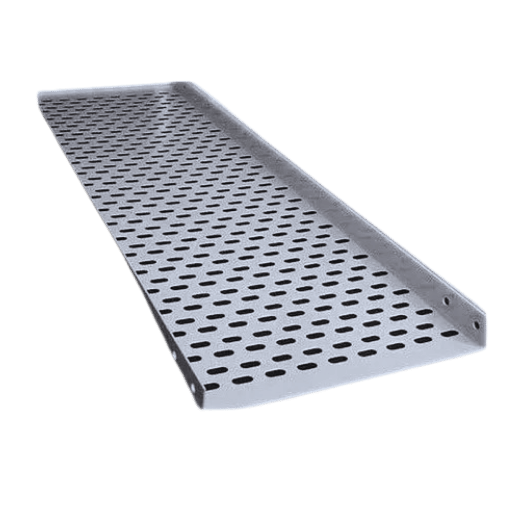

¿cómo se mantienen y cuidan los sistemas de bandejas portacables?
Consejos para la limpieza y mantenimiento de bandejas de cables
- Inspección frecuente: examine periódicamente los organizadores de cables para asegurarse de que funcionen bien.
- Eliminación de polvo y suciedad: utilice una aspiradora o un cepillo suave para limpiar las bandejas de polvo y suciedad acumulados. Esto no sólo se hace con fines estéticos sino que también ayuda a mantener abierto el flujo de aire, lo que a su vez mejora la eficiencia de enfriamiento del sistema.
- Comprobación del estado de los cables: evalúe periódicamente el estado de los cables dentro de una bandeja determinada. Busque cualquier indicio de desgarro, decoloración o tensión física. Los cables defectuosos deben reemplazarse inmediatamente para evitar averías y mantener la integridad del sistema.
- Garantizar una distribución uniforme de la carga: esté interesado en cuánto peso soportan las diferentes partes de su infraestructura de cableado en un momento dado. No exceda los límites recomendados porque hacerlo puede provocar puntos de flexión o colapso.
- Bridas y clips para cablesUso: Utilice bridas o clips adecuados al sujetar estos artículos en un solo lugar (generalmente denominado canalización). Asegúrese de no aplicar demasiada fuerza, lo que podría romperlos y, al mismo tiempo, mantener todo limpio. De esta manera, mantienes las cosas organizadas y reduces el movimiento alrededor de las conexiones, entre otros beneficios.
- Siga las instrucciones del fabricante: consulte siempre lo que los productores hayan escrito sobre el uso, cuidado y mantenimiento, además de los agentes de limpieza, que deben usarse al limpiar estos sistemas si es necesario. Dicho cumplimiento puede ayudar a mejorar los niveles de rendimiento además de extender la vida útil de los sistemas de gestión de cables, según expertos en este campo.
¿cómo inspeccionar las bandejas de cables en busca de daños?
Las bandejas de cables deben verificarse sistemáticamente para determinar su destrucción y garantizar que sean seguras de usar y funcionales. Comience observando con los ojos todo el tramo de la bandeja si hay signos visibles como grietas por corrosión o distorsiones. Concéntrese en las juntas y conexiones, ya que a menudo pueden fallar debido a tensiones o desgaste. Además, inspeccione las áreas de difícil acceso con una linterna y verifique si se ha acumulado humedad, lo que implica probables procesos de oxidación. Al probar físicamente la firmeza de estos objetos, se puede saber si se deben realizar más investigaciones sobre los métodos de montaje, así que presiónelos suave pero firmemente; si un artículo se dobla inesperadamente, es posible que algo haya salido mal durante la instalación. Por fin, apriete firmemente todos los herrajes de sujeción, como tornillos y soportes, asegurándose de que estén libres de oxidación; después de eso, anote sus descubrimientos seguidos de las acciones de servicio necesarias en caso de que se encuentre alguno de ellos.

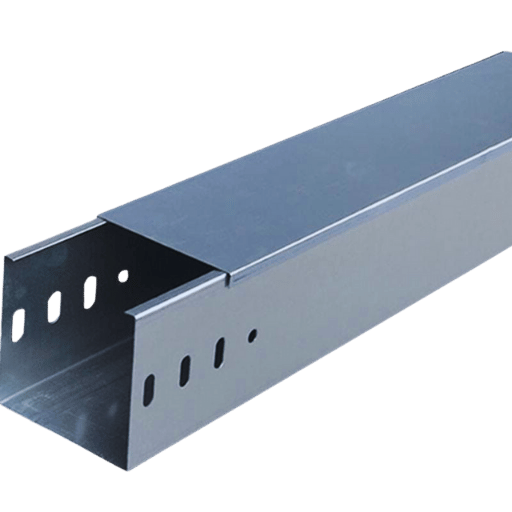

¿Cuáles son las mejores prácticas para la instalación de bandejas portacables?
¿Cómo garantizamos un soporte adecuado para las bandejas de cables?
Si no se garantiza que el soporte para las bandejas de cables se realice correctamente, todo el sistema puede ser peligroso y débil. El paso inicial es seguir las leyes de construcción locales y las pautas de la industria, lo que ayudará a determinar el espaciado requerido y las configuraciones de soporte. Otra cosa que se debe hacer es utilizar soportes y colgadores de soporte correctos, que puedan soportar cables de cierto peso que se colocan en estos canales. Los tramos horizontales deben tener soportes instalados cada diez pies, mientras que verticalmente deben estar más cerca que esto para evitar que se cuelguen demasiado debido a su peso. Además, asegúrese de que las cargas estén distribuidas uniformemente sobre la bandeja para que los puntos de tensión no se formen en ningún lugar sino en un área. Los soportes deben someterse a controles periódicos en los que una persona los examina en busca de fallas o debilidades y luego realizar los cambios necesarios, como agregar refuerzo.
Consideraciones de conexión a tierra y unión para sistemas de bandejas portacables
La conexión a tierra y la unión son necesarias para la seguridad y confiabilidad de los sistemas de bandejas portacables. Esto significa que todas las piezas metálicas, como soportes o hardware asociado, deben estar adecuadamente conectadas a tierra para no crear ningún riesgo de incendio causado por fallas eléctricas. La conexión debe ser resistente a la corrosión y resistente utilizando un conductor de puesta a tierra que cumpla con NEC (Código Eléctrico Nacional). Además, se debe realizar la unión entre materiales conductores para minimizar posibles diferencias de voltaje y mejorar el funcionamiento de los dispositivos de protección contra sobrecorriente. Por lo tanto, se debe verificar si la conexión a tierra aún está intacta de vez en cuando y tener un sistema de tierra actualizado que pueda adaptarse a cambios de configuración de carga o equipo.
¿Cómo integramos las bandejas de gestión de cables con otros sistemas?
Para integrar con éxito las bandejas de gestión de cables con otros sistemas y según las normas pertinentes, es necesario realizar una planificación y coordinación detalladas. En primer lugar, se debe evaluar la configuración de todo el establecimiento para determinar dónde entrarán en contacto las bandejas de cables con líneas de suministro de energía, redes informáticas o sistemas de detección de incendios, entre otros. Colocar estos dispositivos de manera que no obstaculicen los tipos mecánicos de equipos y puntos de entrada. Además, se deben emplear los conectores y convertidores adecuados para unir diferentes conductos o aparatos sin romper los recorridos de los cables y hacerlos accesibles para revisiones frecuentes.
Otra cosa a considerar a la hora de crear caminos para cables eléctricos son los futuros planes de expansión. Esto evita que sea necesario realizar demasiadas modificaciones cada vez que se requieran cables nuevos más adelante. Se deben utilizar etiquetas de identificación adecuadas con procedimientos de mantenimiento de registros que abarquen todas las unidades interconectadas, ya que esto promueve la transparencia y acelera la detección de problemas durante las reparaciones. El contacto regular entre personas interesadas en este proceso garantiza el cumplimiento de las expectativas funcionales respetando las normas de seguridad.
Fuentes de referencia

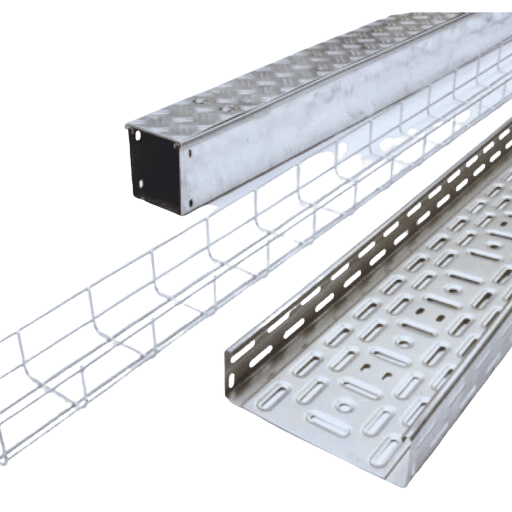

Preguntas frecuentes (FAQ)
P: ¿Cuáles son los beneficios de utilizar sistemas de bandejas portacables de malla metálica para la gestión de cables?
R: Los sistemas de bandejas portacables de malla metálica tienen una gran aireación para los cables y también son livianos. Además, son fáciles de mantener y expandir cuando sea necesario. La apertura de las mallas de los cables permite que el aire se mueva más libremente, por lo que es menos probable que los cables de alimentación y otros cables eléctricos se sobrecalienten.
P: ¿En qué se diferencia una bandeja portacables de malla metálica de una escalera portacables?
R: Normalmente compuesta por dos largos rieles de acero unidos por peldaños para formar una estructura en forma de escalera, una bandeja portacables de malla de alambre está diseñada como una rejilla que consta de alambres de acero soldados. Las escaleras de cable pueden soportar cables más pesados y tramos más largos entre soportes, mientras que las bandejas de alambre pueden transportar cargas más livianas y brindar más flexibilidad en el recorrido de las rutas.
P: ¿Cuándo debo optar por bandejas tipo cesta en lugar de otras bandejas?
R: Las bandejas para cestas funcionan bien debajo de los escritorios y en pisos elevados donde se producen cambios frecuentes en el tendido de cables. Se pueden modificar fácilmente en diferentes formas dependiendo de la situación actual, lo que los hace muy versátiles.
P: ¿Qué hace una abrazadera en un sistema de gestión de cables?
R: Las abrazaderas sujetan los cables dentro de la bandeja para que no se muevan y se dañen. Esto facilita la disposición ordenada de todos los cables, ahorrando así tiempo durante los procedimientos de mantenimiento, especialmente dentro de edificios comerciales o fábricas donde puede haber muchos de ellos.
P: ¿Se pueden utilizar bandejas de cables de malla de alambre de acero junto con otras soluciones de gestión de cables?
R: ¡Absolutamente! Las cestas de malla de alambre de acero siempre se pueden combinar con diversos equipos de montaje, como sistemas de conductos, bandejas de canales o soportes de puntales, para crear un enfoque integral para la gestión de cables.
P: ¿Es posible recubrir o tratar bandejas de cables específicamente por motivos de durabilidad?
R: A este tipo de dispositivos generalmente se les aplica una capa, como en polvo o galvanizados con zinc, para fortalecer su resistencia contra la corrosión. También están disponibles los pregalvanizados, que brindan defensa adicional para usos tanto interiores como exteriores, lo que los convierte en accesorios confiables.
P: ¿Qué ventajas tienen los sistemas de bandejas portacables premontados?
R: Los sistemas de bandejas portacables preensamblados ahorran tiempo y mano de obra durante la instalación. No es necesario perforar agujeros ni fijar piezas en el sitio, ya que están listas para su uso, lo que hace que la configuración sea fácil y rápida.
P: ¿Cómo puedo evitar que crezcan bigotes de zinc en mis bandejas de cables?
R: Para evitar este problema, utilice bandejas tratadas adecuadamente, como con recubrimiento en polvo o pregalvanizadas. Además, los métodos correctos de manipulación e instalación también reducen las posibilidades de que se produzcan cortocircuitos, lo que puede provocar cortocircuitos cuando tocan equipos sensibles.
P: ¿Los sistemas de bandejas portacables también funcionan bien en entornos comerciales, aparte de las zonas industriales?
R: Sí, estos sistemas son muy flexibles y se pueden utilizar en casi cualquier entorno, incluidos lugares comerciales. Permiten diferentes opciones de enrutamiento, se adaptan a varios tamaños y tipos de cables y son fáciles de mantener, por lo que se pueden aplicar ampliamente.
P: ¿Puedo usar canales de cable y bandejas para organizar cables en un escritorio de pie?
R: Sí, puede utilizar bandejas tipo cesta junto con canales de cable al disponer los cables dentro de una configuración de escritorio de pie. Esto garantiza que los cables estén bien gestionados y ocultos para que no creen un espacio de trabajo desordenado y, al mismo tiempo, los mantengan alejados de debajo de la mesa donde podrían agruparse.
