Cómo cablear paneles solares: una guía completa sobre los conceptos básicos del cableado de paneles solares

Dado que cada vez más personas buscan fuentes de energía respetuosas con el medio ambiente, no es de extrañar que muchas personas crean que los paneles solares son el camino a seguir. Teniendo esto en cuenta, lo que tenemos aquí es una guía completa sobre ¿Cómo puedes cablear tu propio panel solar? para no sólo garantizar la eficiencia sino también facilitar la instalación. Además de analizar los elementos esenciales de una instalación solar y las diferentes opciones de cableado disponibles, proporcionaremos instrucciones para cada etapa que se debe seguir para tener éxito. Ya sea un experto o un principiante en el campo de la energía verde, la lectura de este manual le brindará a cualquiera tanto los conocimientos técnicos como los pasos prácticos necesarios al trabajar con la energía del sol.

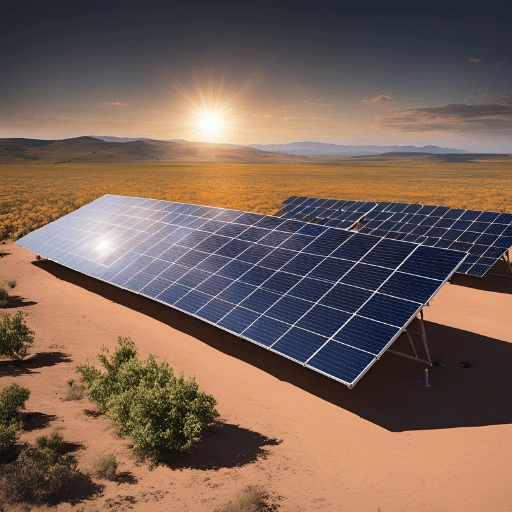

¿Cuáles son los diferentes tipos de cableado de paneles solares?

Comprender las conexiones en serie y en paralelo

Para cablear los paneles solares correctamente, es importante conocer la distinción entre conexiones en serie y en paralelo para optimizar la eficiencia y obtener la producción de electricidad esperada en su sistema solar.

Conexión en serie: en una conexión en serie, se conecta el terminal positivo de uno panel solar al terminal negativo de otro panel en un sistema solar. Esta configuración aumenta el voltaje total mientras mantiene la corriente (amperaje) en el mismo nivel. Por ejemplo, si conecta cuatro paneles de 12 V en serie, el voltaje de su sistema será de 48 V, pero la corriente seguirá siendo igual a la de un panel. Esta disposición se adapta a sistemas que requieren niveles de voltaje más altos para minimizar la pérdida de energía en largas distancias.

Conexiones en paralelo: todos los terminales positivos de diferentes módulos están conectados, mientras que todos los terminales negativos también están conectados. Este tipo de cableado aumenta la corriente general pero mantiene el voltaje de un solo panel. Por ejemplo, cuando se conectan en paralelo cuatro paneles de 12 V, el voltaje del sistema permanece en 12 V solo cuando sumamos las corrientes de cada panel. Se deben utilizar conexiones en paralelo cuando se requiere más corriente para cargar la batería o ejecutar cargas de alta corriente.

Con la elección y combinación adecuadas de conexiones en serie y en paralelo, uno puede diseñar su sistema de paneles solares de acuerdo con las necesidades energéticas específicas, garantizando así una producción de energía eficiente y confiable.

Cableado de paneles solares: serie versus paralelo

Dependiendo de la cantidad de energía que necesites, es importante elegir el cableado adecuado. Si desea que la energía viaje una larga distancia sin mucho desperdicio debido a la resistencia, lo mejor sería conectar los paneles en serie porque esto aumenta el voltaje. Por otro lado, si su configuración requiere cargar baterías con alta corriente o electrodomésticos en funcionamiento que consumen muchos amperios continuamente, se deben usar conexiones en paralelo, ya que disminuyen la resistencia total, permitiendo así el máximo flujo de corriente. El conocimiento sobre las conexiones en serie y en paralelo puede ayudar a lograr la mayor eficiencia y confiabilidad posibles en la instalación de paneles solares.

¿Cómo funcionan los cables de los paneles solares en serie?

Si los paneles solares están conectados en serie, el terminal positivo de un panel está conectado al terminal negativo del siguiente panel. Esta disposición aumenta el voltaje general del sistema mientras mantiene la corriente igual a la de un panel. Para ilustrar, un sistema de 48 V se forma conectando cuatro paneles de 12 V en serie, pero la corriente permanece en el nivel de un solo panel. Las conexiones en serie son valiosas para aplicaciones que necesitan un voltaje más alto para reducir el desperdicio de energía durante la transmisión a largas distancias. Un acuerdo de este tipo es beneficioso para instalaciones solares a gran escala donde la transferencia eficiente de energía es crucial.

¿Cómo cablear paneles solares en serie?

Guía paso a paso para la conexión en serie

1. Reúna el equipo: asegúrese de tener todas las herramientas y el equipo de seguridad necesarios para la instalación, como módulos solares, cables, un regulador de carga y los accesorios de montaje adecuados.
2. Coloque los módulos solares: coloque los módulos solares en las ubicaciones deseadas, asegurándose de que estén orientados hacia el sol. Fíjelos firmemente mediante soportes adecuados.
3. Conecte Paneles en una Cadena: Conecte el terminal positivo de un módulo al terminal negativo de otro. Haga esto hasta que todos los paneles estén conectados. Por ejemplo, conecte el terminal positivo del primer panel al terminal negativo del segundo panel, etc.
4. Confirme la conectividad: verifique que cada conexión esté apretada y haya cables sueltos. Las conexiones incorrectas pueden provocar un rendimiento deficiente o incluso accidentes.
5. Conéctese con un regulador de carga: una vez que cada módulo se haya conectado en serie, tome el terminal positivo restante de un extremo (primer panel) junto con el de su lado opuesto (último panel) y conéctelos a su controlador de carga. La función principal de este dispositivo es regular el voltaje y la corriente que sale de los paneles para que las baterías no se sobrecarguen.
6. Pruebe sus circuitos: después de realizar todas las conexiones necesarias, pruebe sus circuitos verificando el voltaje y la salida de corriente con un multímetro. Asegúrese de que todo esté dentro del alcance.
7. Observar la eficacia: Supervisar su funcionamiento mediante la realización de controles periódicos con fines de mantenimiento. Esto también puede permitir una rápida detección y corrección de fallas si surgen.

Los siguientes procedimientos le guiarán a la hora de cablear sus paneles solares en serie, garantizando un mejor rendimiento y una vida útil más larga para todo su sistema de energía solar.

Ventajas de conectar paneles solares en serie

Hay varias ventajas al conectar paneles solares en serie:

1. Mayor salida de voltaje: se observa un aumento en el voltaje general del sistema mientras se mantiene la misma corriente cuando se conecta en serie. Esto es muy útil porque se puede transmitir más energía eléctrica a grandes distancias con voltajes más altos, reduciendo así la pérdida de energía.
2. Adecuado para inversores domésticos: la mayoría de los inversores funcionan mejor dentro de rangos de voltaje específicos. Por lo tanto, conectar los paneles en serie ayuda a alcanzar el nivel de voltaje requerido y, por lo tanto, una mejor compatibilidad y rendimiento.
3. Diseño simple del sistema: este método de conexión simplifica el diseño y la instalación. energía solar sistemas aumentando los voltios y manteniendo los amperios bajos, lo que también puede reducir los costos de cableado.
4. Funciona mejor en condiciones de poca luz: cuando hay poca luz, una disposición de este tipo aún podría producir suficiente diferencia de potencial para cargar baterías o hacer funcionar los electrodomésticos, aunque la salida de los paneles individuales se habría reducido significativamente.
5. La capacidad de expansión es fácil: solo implica agregar uno tras otro sin tener que volver a cablear mucho, aumentando así los voltios paso a paso hasta alcanzar el nivel deseado de potencia, lo que lo hace adecuado para ampliar instalaciones.

Estos beneficios los han hecho ampliamente utilizados en instalaciones residenciales y comerciales donde la eficiencia en el aprovechamiento y uso de la energía solar es primordial.

Problemas comunes con las conexiones en serie

Pero algunos problemas son habituales al conectar paneles solares en serie:

1. Impacto de las sombras: uno de los principales problemas de los circuitos en serie es su vulnerabilidad a las sombras. Si un panel está parcialmente sombreado, puede afectar a toda la serie al reducir su eficiencia y potencia total de salida.
2. Pérdidas causadas por falta de coincidencia: los paneles pueden perder energía debido a diferencias en su rendimiento causadas por imperfecciones de fabricación o envejecimiento con el tiempo, creando pérdidas por falta de coincidencia donde un panel menos efectivo restringe el flujo de corriente a través de todo el conjunto.
3. Mayores riesgos de voltaje: Con las conexiones en serie vienen voltajes más altos, lo que podría resultar en arcos eléctricos más severos, requiriendo aislamiento adicional o precauciones de seguridad para proteger contra daños o peligros.
4. Solución de problemas complejos: se vuelve más difícil detectar fallas dentro de una matriz conectada en serie porque cualquier falla afecta a otras partes; por tanto, resulta complejo identificar dónde radica exactamente el problema.
5. Inflexibilidad del diseño: a veces, se debe utilizar una cantidad específica de paneles en serie para cumplir con los requisitos de voltaje de un inversor; esto significa que hay un margen limitado para variaciones en el diseño del sistema y alternativas de expansión.

Por lo general, estos desafíos se abordan mediante métodos como la instalación de diodos de derivación, la optimización del sombreado en la ubicación de los paneles durante la instalación, revisiones periódicas y monitoreo destinado a la detección y corrección oportuna de inconsistencias en el rendimiento.

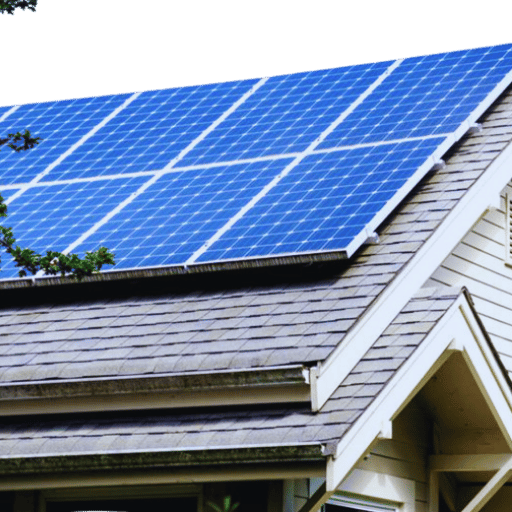

¿Cómo cablear paneles solares en paralelo?

Guía paso a paso para la conexión paralela

1. Reúna los elementos esenciales: confirme que tiene todos los materiales necesarios, como fusibles o disyuntores, conectores, paneles solares y una caja combinadora. También se deben considerar guantes aislantes y otros equipos de protección.
2. Examine las especificaciones del panel: asegúrese de que todos los voltajes nominales de los paneles solares sean los mismos para evitar una menor eficiencia debido a una falta de coincidencia del panel, que podría causar daños.
3. Coloque los paneles solares: coloque los paneles solares en la ubicación deseada, asegurándose de que estén colocados correctamente frente a la luz solar directa para que puedan estar expuestos al máximo.
4. Conecte los terminales positivos de muchos paneles solares: utilice conectores adecuados para conectar los terminales positivos (+) de cada panel solar entre sí; esto puede incluir conectores de derivación o conectores MC4 diseñados explícitamente para conexiones en paralelo.
5. Conecte los terminales negativos: de manera similar, una los terminales negativos (-) de cada panel solar por separado, asegurando una conexión segura y firme.
6. Instale fusibles o disyuntores: contar con dispositivos de protección contra sobrecorriente adecuados entre las salidas combinadas y el controlador de carga o inversor de su sistema solar es fundamental. Esto ayudará a proteger el sistema solar de fallas eléctricas.
7. Incorpórelo a una caja combinadora: si el diseño de su sistema lo requiere, enrute los cables positivo y negativo juntos desde conexiones paralelas hacia una caja combinadora. Esto puede facilitar la gestión y organización de los cables y ofrecer protección adicional.
8. Conexión al controlador/inversor de carga: una la salida de una caja combinadora o conecte directamente cables combinados a la entrada del controlador/inversor de carga. Conecte los paneles fotovoltaicos siguiendo las instrucciones del fabricante y observe las precauciones de seguridad.
9. Pruebe y supervise: una vez que todas las conexiones estén lo suficientemente ajustadas, pruebe el sistema para asegurarse de que todo funcione como se esperaba. Supervise la producción periódicamente para detectar cualquier signo de mal funcionamiento o ineficiencia.

Seguir estos pasos le permitirá conectar paneles solares en paralelo, lo que permitirá sistemas más flexibles con un rendimiento uniforme incluso cuando algunos módulos estén a la sombra o tengan un rendimiento deficiente.

Beneficios de los paneles solares en paralelo

1. Mayor flexibilidad y capacidad de expansión: la instalación de paneles solares uno al lado del otro proporciona los medios para un fácil crecimiento. Agregar más paneles sin cambiar la configuración del cableado lo hace perfecto para futuras actualizaciones y escalabilidad.
2. Mejor rendimiento en sombreado parcial: las conexiones paralelas garantizan que el sombreado de un panel no afecte en gran medida a todo el sistema. Cada panel funciona de forma independiente, manteniendo así la máxima eficiencia incluso si uno o algunos están parcialmente sombreados.
3. Voltaje reducido, sistemas más seguros: cuando se conectan en paralelo, el voltaje total del sistema disminuye, pero la corriente permanece constante. Esto puede disminuir los peligros relacionados con los sistemas de alto voltaje y podría facilitar el cumplimiento de regulaciones eléctricas y requisitos de seguridad específicos.

Desafíos del cableado paralelo

1. Aumento de corriente: la dificultad más importante con el cableado paralelo es el aumento de corriente. Esto significa que niveles más altos de corriente requerirán cables más gruesos y componentes más vitales para manejar la carga adicional, lo que aumentará el costo del sistema.
2. Complejidad en la detección de fallas en la industria solar: en comparación con el cableado en serie, la detección de fallas en una configuración de cableado en paralelo puede resultar complicada. Si hay un problema, puede que no sea fácil determinar dónde ocurrió exactamente, lo que requiere más herramientas de monitoreo y diagnóstico.
3. Potencial de desequilibrio: la flexibilidad tiene un precio, especialmente cuando se trata de cableado paralelo; puede haber un desequilibrio de corrientes. Los paneles tienen diferentes características, como nivel de rendimiento o tasa de degradación; por lo tanto, no producen cantidades iguales de energía eléctrica, lo que genera ineficiencias y reduce la vida útil.

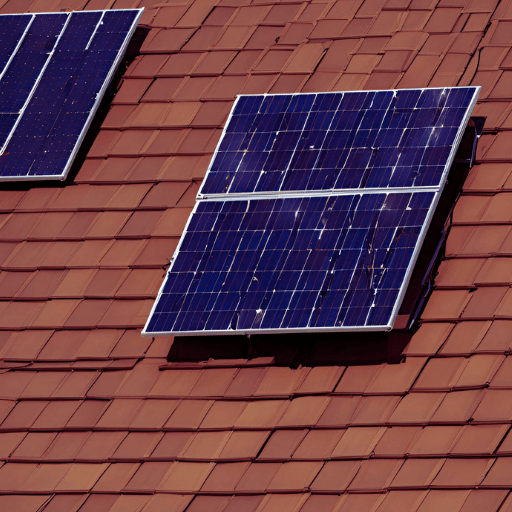

¿Cómo se conectan paneles solares a un inversor?

Elegir entre un inversor string y un microinversor

Inversor de cadena

1. Eficiencia: Mejor eficiencia con la misma configuración.
2. Costo: Generalmente menos costoso como puesta en marcha de módulos solares.
3. Complejidad: Menos piezas y diseño más sencillo en el sistema.
4. Escalabilidad: No funciona bien con instalaciones de pequeña escala.

Microinversor

1. Eficiencia: Funciona mejor en diferentes condiciones.
2. Costo: La inversión inicial por panel es alta.
3. Complejidad: Más complejo de configurar, más componentes involucrados en el proceso de instalación.
4. Escalabilidad: Puede escalar rápidamente y es adecuado para cualquier tamaño de sistema solar, desde instalaciones de pequeña escala hasta instalaciones de gran escala.

Cableado de paneles solares a un inversor o controlador de carga

Para conectar paneles solares a un inversor o controlador de carga, haga lo siguiente:

1. Conexión en serie: Conecte el terminal positivo de un panel al terminal negativo de otro hasta que todos los paneles hayan sido conectados. Hacer esto aumenta el voltaje para que coincida con lo que requiere un inversor o controlador de carga.
2. Conexión en paralelo: conecte todos los terminales positivos y todos los terminales negativos. Esto aumentará la corriente y mantendrá el voltaje constante, lo que funciona para sistemas que requieren alto amperaje.
3. Configuración híbrida: utilice conexiones en serie y en paralelo a la vez para obtener los niveles de voltaje y corriente deseados. Este método tiende a emplearse en instalaciones más extensas donde es necesario equilibrar el rendimiento con la confiabilidad.

En cada caso, no exceda el total de voltios o amperios especificados por su inversor/controlador de carga. Además, para la seguridad del sistema, utilice cables del tamaño correcto con dispositivos de protección como fusibles o disyuntores.

Cómo garantizar una instalación correcta del inversor para obtener la máxima potencia de salida

Para obtener la máxima potencia de salida de su sistema solar, debe seguir las mejores prácticas de instalación. Aquí hay una lista de cosas que deben hacerse:

1. Elija el lugar correcto: el inversor debe instalarse en un lugar fresco, seco y bien ventilado. No lo expongas a la luz solar directa ni a temperaturas extremas, ya que esto reducirá su eficiencia y vida útil. También se debe considerar la accesibilidad para fines de mantenimiento y monitoreo.
2. Montaje adecuado y ventilación: cuando asegure el dispositivo en una superficie firme, utilice los soportes recomendados y otros componentes de hardware. Deje suficiente espacio a su alrededor para que el aire pueda fluir libremente, evitando el sobrecalentamiento, que puede provocar un mal rendimiento.
3. Realización de conexiones eléctricas correctamente: asegúrese de que todas las conexiones eléctricas se realicen de acuerdo con las instrucciones del fabricante. Se deben utilizar cables adecuados para conectar los paneles solares, las baterías y la red, entre otras cosas. Verifique si alguna conexión está suelta antes de confirmar una falla en la corrección de la polaridad, lo que podría causar daños.
4. Conexión a tierra y cumplimiento de seguridad: siga los códigos eléctricos locales y las recomendaciones de los fabricantes al conectar a tierra los inversores correctamente; esto ayuda a prevenir fallas resultantes de rayos y otras fallas debidas al suministro eléctrico. Los dispositivos de protección contra sobretensiones y los disyuntores no deben faltar en las proximidades de los sistemas, ya que protegen contra tales riesgos.
5. Configuración de los ajustes de monitoreo de los sistemas: Dependiendo de sus requisitos, configure los ajustes que se encuentran en los inversores. Puede utilizar herramientas proporcionadas por proveedores o buscar soluciones de terceros que realicen un seguimiento de la eficiencia del rendimiento de las diferentes piezas a lo largo del tiempo, entre otras cosas. Recuerde también actualizar el firmware periódicamente para aprovechar las últimas mejoras introducidas por los diseñadores en términos de funciones agregadas.

Seguir estos consejos ayudará a aumentar la eficiencia y la vida útil de los inversores, permitiendo una alta generación de energía a partir de paneles solares en cualquier momento.

¿Cómo se conectan los paneles solares utilizando una caja combinadora?

¿Qué es una caja combinadora?

Una caja combinadora es un panel eléctrico que combina las salidas de varios paneles solares en una sola conexión. Simplifica las instalaciones de paneles solares al reducir muchos cables de paneles separados a unos pocos. Los dispositivos de protección contra sobrecorriente, como fusibles o disyuntores, están contenidos en la caja combinadora para proteger cada cadena de paneles; además, suele tener un interruptor de desconexión principal para el control del flujo de electricidad. La seguridad, la eficiencia y el mantenimiento del sistema de energía solar mejoran cuando estas características se combinan en este dispositivo.

Guía paso a paso para cablear una caja combinadora

1. Medidas de seguridad: asegúrese de que todas las fuentes de energía estén apagadas y de tener guantes aislantes, gafas de seguridad u otro equipo de protección personal (EPP). Además, asegúrese de que su caja combinadora sea adecuada para los niveles de corriente y voltaje de su panel solar.
2. Montaje de la caja combinadora: Ubique la caja en un lugar de fácil acceso cerca del panel solar que esté protegido de las condiciones climáticas. Utilice una superficie adecuada para instalarlo de forma segura, siguiendo las instrucciones de montaje del proveedor.
3. Enrutamiento y fijación de cables: tienda cables positivos y negativos desde cada cadena de paneles solares hasta la caja combinadora. Coloca prensaestopas o conductos por donde entran a través de la pared de la caja para protegerlos y organizarlos adecuadamente. Todos los cables deben estar claramente marcados con su función.
4. Conexión de cables a barras colectoras: en este paso, conecte individualmente los cables positivos (de cadenas) a los terminales positivos de la barra colectora dentro de la caja mientras conecta los negativos a las barras negativas. Asegúrese de que todas las conexiones realizadas aquí estén apretadas antes de verificar la continuidad entre ellas utilizando un multímetro o un dispositivo similar, según lo exigen las regulaciones NEC.
5. Instalación de protección contra sobrecorriente: proteja cada cadena en su caja combinada con fusibles o disyuntores que tengan las clasificaciones correctas para las clasificaciones actuales de las cadenas involucradas; esto evita que se produzcan situaciones de sobrecorriente, mejorando así la seguridad durante la operación.
6. Puesta a tierra/Sistema de conexión a tierra: Establezca una conexión a tierra entre el marco/conductor(es) de unión de los módulos solares y la barra colectora de tierra instalada dentro o fuera del CB, dependiendo de los códigos eléctricos locales adoptados a nivel del sitio (generalmente conectado a través de un cable de cobre). ). Asegure una conexión a tierra adecuada del CB de acuerdo con los requisitos del código eléctrico local.
7. Conexión al inversor: Enrute los cables de salida combinados, es decir, cables rojo/negro/blanco recubiertos –ve/+ve/tierra respectivamente, provenientes de los buses directamente a los terminales de entrada del inversor, garantizando la seguridad durante todo el proceso de cableado y respetando estrictamente sin ningún compromiso. de manera que cumpla con los estándares necesarios establecidos por el Código Eléctrico Nacional (NEC).
8. Inspección y prueba finales: Verifique si todas las conexiones están bien apretadas. Luego, debe realizar pruebas de continuidad del sistema y verificar la funcionalidad de los dispositivos de protección contra sobrecorriente. Una vez que esto se haya hecho con éxito, encienda la fuente de alimentación y observe de cerca cómo se comporta o opera el sistema.

Siguiendo estos pasos, se puede garantizar un proceso de cableado seguro y eficiente para sus cajas combinadoras, mejorando los niveles de seguridad en torno a las instalaciones de energía solar.

Beneficios de utilizar una caja combinadora en el cableado de paneles solares

Una caja combinadora es muy ventajosa en el cableado de paneles solares.

1. Simplificando el cableado y reduciendo el desorden: estas cajas combinan varias cadenas de paneles solares en una sola salida, minimizando la cantidad de cables que llegan a un inversor. Esto simplifica el cableado general, haciéndolo más organizado y más fácil de administrar.
2. Aumento de la seguridad del sistema: por ejemplo, se puede incluir un fusible o disyuntor como dispositivo de protección contra sobrecorriente para proteger contra posibles fallas eléctricas. Un sistema de este tipo evita daños no sólo a los módulos sino también a otros elementos, garantizando al mismo tiempo la seguridad del usuario.
3. Facilitar el mantenimiento y la supervisión: a menudo, estas cajas tienen funciones de supervisión que permiten a los usuarios realizar un seguimiento del rendimiento y el estado de las cadenas en tiempo real. Esto mejora la detección rápida de problemas para solucionarlos oportunamente, acelerar el servicio y optimizar la eficiencia del sistema.
4. Facilitar la instalación: la centralización de la conexión acelera enormemente el proceso; Además, algunos componentes pueden venir preinstalados, lo que reduce la mano de obra requerida y el nivel de complejidad durante la instalación de un sistema fotovoltaico.

Incluir una caja combinadora en su cableado lo ayudará a aprovechar al máximo su configuración de energía solar en términos de funcionalidad y eficiencia, garantizando así una solución energética sólida y confiable.

¿Se pueden mezclar diferentes tipos de paneles solares?

Consideraciones para el cableado de paneles con diferentes especificaciones

Cuando se trabaja con placas solares de diferentes potencias, hay varios puntos clave a considerar:

1. Compatibilidad de voltaje: asegúrese de que los voltajes nominales de todos sus paneles estén dentro del rango aceptable de su controlador de carga e inversor. El uso de voltajes no coincidentes provocará ineficiencias y puede dañar el equipo del módulo solar.
2. Corriente coincidente: Idealmente, las corrientes (amperaje) deberían ser similares entre los módulos; de lo contrario, la salida de un panel podría limitar la corriente total, lo que reduce la eficiencia del sistema.
3. Equilibrio de la potencia de salida: cada cadena debe tener aproximadamente la misma potencia de salida combinada para no desgastar ninguna parte de manera desigual ni estresarla más que otras. Si las potencias están desequilibradas, la energía total producida puede ser menor, lo que puede provocar inestabilidad en todo el sistema.
4. Configuración en serie versus en paralelo: tenga en cuenta cómo los organiza; si son diferentes y se colocan en serie, entonces su rendimiento disminuye porque el flujo está determinado por el panel de corriente más bajo a lo largo de toda la cadena. Sin embargo, en el caso del paralelismo, donde hay desajustes de voltaje, se producen pérdidas de energía e ineficiencia.
5. Utilice optimizadores/MLPE: puede utilizar microinversores u optimizadores de energía en cada nivel de módulo, lo que ayuda a solucionar problemas relacionados con diversas especificaciones, como diferentes potencias. Estos dispositivos funcionan garantizando la máxima cosecha independiente de cada panel.

Siguiendo estos consejos, puede combinar varios paneles solares en un sistema de energía solar eficaz que funcione eficientemente como una unidad completa.

Coincidencia de voltaje y corriente para paneles solares mixtos

Es necesario hacer coincidir el voltaje y la corriente mientras se integran paneles solares mixtos para garantizar una eficiencia óptima del sistema y evitar dañar el equipo. Los voltajes desiguales pueden provocar un desperdicio de energía y destruir el controlador de carga y el inversor. Asegúrese siempre de que todas las clasificaciones de voltaje del panel estén dentro de un rango aceptable de compatibilidad de los componentes del sistema.

De manera similar, se requiere una coincidencia de corriente precisa porque diversas salidas de corriente de varios paneles pueden limitar el rendimiento del sistema. La salida del panel de amperaje más bajo restringirá la capacidad actual total de una matriz, reduciendo así la eficiencia general. Puede abordar estas variables de forma eficaz mediante el uso de optimizadores o dispositivos MLPE cuando sea necesario para gestionar paneles solares mixtos.

Uso de un controlador de carga con paneles solares mixtos

Cuando se trabaja con paneles solares mixtos es necesario conocer sus diversas características eléctricas y utilizar un controlador de carga. Estos controladores regulan la corriente de los módulos fotovoltaicos a las baterías, garantizando así un funcionamiento suave y seguro. Es importante tener en cuenta que en tales casos se debe emplear un controlador de carga de seguimiento del punto de máxima potencia (MPPT). Este tipo de cargador puede manipular su entrada para lograr la mayor potencia de salida posible de cada panel independientemente de la disparidad de voltaje o corriente, a diferencia de los de modulación de ancho de pulso (PWM). Por lo tanto, esto hace que el sistema funcione de manera eficiente, ahorrando energía y aumentando la vida útil de los electrodomésticos conectados; por lo tanto, es necesario utilizar una carga MPPT cuando se trata de diferentes tipos de paneles solares.

Fuentes de referencia

Panel solar

Controlador de carga

Energía solar

Preguntas Frecuentes (FAQ)

P: ¿Cuál es la diferencia entre cablear paneles solares en serie o en paralelo?

R: Cuando se trata de cableado en serie y paralelo de paneles solares, lo que cambia es simplemente el voltaje. Mientras que la corriente no se ve afectada.

P: ¿Cómo conecto varios paneles solares en serie?

R: Para conectar varios paneles solares en serie, debe unir un terminal positivo de un panel con un terminal negativo del siguiente. Puede repetir este proceso hasta que todos los paneles estén conectados. Esta disposición aumentará la producción de voltaje total de su panel solar.

P: ¿Se pueden conectar los paneles solares en paralelo y en serie?

R: Sí, se puede utilizar una combinación de conexiones en paralelo y en serie al cablear los paneles solares; esto se llama conexión serie-paralelo. Con una disposición de este tipo, es posible hacer coincidir el voltaje y la corriente más estrechamente con lo que requiere su sistema, especialmente cuando se utilizan diferentes especificaciones de múltiples módulos solares.

P: ¿Qué componentes se necesitan para cablear un sistema de paneles solares?

R: Algunas de las piezas importantes necesarias para configurar una red cableada incluyen células o módulos fotovoltaicos (paneles solares), cajas combinadoras/sistemas inversores, controladores/reguladores de carga, baterías (opcionales), cables y conectores adecuados, entre otros. Todos los elementos deben trabajar juntos correctamente para garantizar la máxima eficiencia.

P: ¿Cómo conecto el terminal positivo de un panel al terminal negativo de otro?

R: Al conectar un terminal positivo de un panel con un terminal negativo de otro durante el proceso de instalación dentro de su sistema de energía, use el tamaño/tipo correcto de cables y conectores recomendados por el fabricante/diseñador para esa aplicación en particular dentro de un contexto/contexto determinado. condiciones ambientales, etc., también conocido como “Cableado de paneles solares”.

P: ¿Cuál es la razón por la que un instalador conoce el cableado de los paneles solares?

R: El diseño eficiente y seguro de un sistema de energía solar depende en gran medida de la comprensión del instalador sobre cómo cablear los paneles solares. Cablear correctamente este sistema fotovoltaico para que funcione a la corriente máxima y produzca electricidad en modo de seguridad logra los niveles de voltaje correctos.

P: ¿Cómo afecta el cableado al rendimiento de un sistema solar fotovoltaico?

R: Una de las cosas más importantes que se deben garantizar al instalar un sistema solar fotovoltaico es su cableado porque esto afecta drásticamente el rendimiento. Una conexión en serie puede lograr un voltaje más alto, mientras que una conexión en paralelo permite una corriente más alta. La configuración correcta permitirá que estos módulos funcionen juntos de manera efectiva y cumplan con todos los requisitos eléctricos de su sistema de energía o inversor.

P: ¿Qué debo considerar al elegir entre cableado en serie o paralelo para mi panel solar?

R: Para seleccionar si la conexión en secuencia o en paralelo es mejor para mi conjunto fotovoltaico, hay algunos factores que debo tener en cuenta, como verificar si su inversor puede manejar altos voltajes/corrientes, averiguar a qué distancia está cada panel. serán entre sí y también desde el punto donde se conectan con un inversor, tomando nota de cualquier posible sombra que pueda ocurrir durante diferentes épocas del año, etc., calculando la potencia total necesaria en función del patrón de uso durante el período deseado, consultando a profesionales Quienes instalan sistemas en tejados como el suyo ayudarían a dar una idea de qué funciona mejor según su experiencia.

P: ¿Cómo afectan los rastreadores del punto de máxima potencia (MPPT) al cableado de los paneles solares?

R: Los rastreadores del punto de máxima potencia (MPPT) siguen ajustando las cargas eléctricas hasta garantizar que los módulos estén funcionando en sus puntos de mayor potencia. Al conectar estos dispositivos entre sí, especialmente cuando se utiliza un método mixto, es decir, conexiones en serie y en paralelo, la eficiencia y el rendimiento no deben verse comprometidos dentro de un sistema fotovoltaico de este tipo; aquí es donde los MPPT resultan útiles.
