Aunque los cables blindados y no blindados son vitales en los sistemas electrónicos y de comunicación modernos, sus diferencias y aplicaciones a menudo se conciben de forma errónea. Por lo tanto, es esencial que los profesionales de diversas industrias, como la fabricación o las telecomunicaciones, tomen la decisión correcta entre estos tipos de cables para evitar cualquier distorsión del nivel de rendimiento, la confiabilidad y la conformidad del sistema. En esta guía, lo guiaremos a través del mundo del apantallamiento de cables, exponiendo todos los principios técnicos que lo sustentan, así como describiendo sus ventajas y desventajas. Ya sea que desee reducir la interferencia electromagnética, aumentar la integridad de la señal y mejorar el conocimiento de los estándares de la industria, este artículo le brinda información crítica necesaria para tomar decisiones bien informadas. Así que siga leyendo mientras simplificamos las complejidades del apantallamiento de cables y le brindamos el conocimiento suficiente para optimizar sus soluciones de cableado.

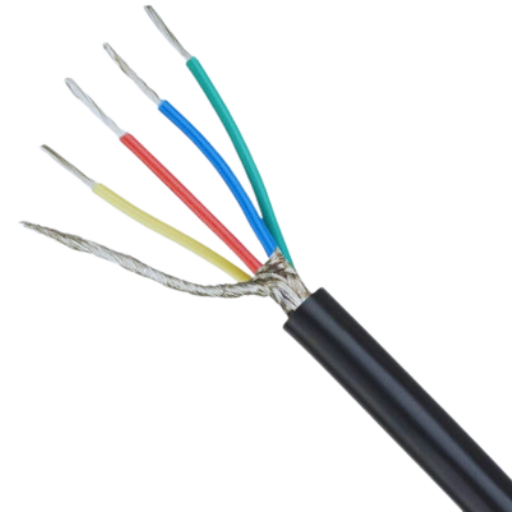

¿Qué es el apantallamiento de cables y por qué es importante?
El apantallamiento de cables implica el uso de materiales conductores o semiconductores, como trenzas metálicas, láminas o cintas, que envuelven y protegen los cables internos. El apantallamiento de cables se realiza principalmente para minimizar la interferencia electromagnética (EMI) tanto de fuentes externas como del propio cable, que puede obstaculizar el funcionamiento del dispositivo conectado. Al reducir la distorsión y el ruido de la señal, los cables apantallados garantizan una transferencia de datos confiable y preservan la calidad de la señal, especialmente en áreas con alta EMI o sistemas electrónicos vulnerables.
Definición de blindaje de cables
La interferencia electromagnética (EMI), que puede provocar la degradación de la señal en sistemas que dependen de una transmisión limpia y constante, se protege mediante el uso de pantallas de cables. La EMI puede provenir de maquinaria industrial, transmisores de radio o dispositivos electrónicos cercanos. Los cables pueden bloquear señales externas no deseadas y reducir cualquier emisión de los propios cables que pueda interrumpir el funcionamiento de los equipos cercanos debido al uso de pantallas hechas de materiales conductores como el cobre o el aluminio.
Una ventaja conocida del apantallamiento de los cables es su capacidad para mejorar la compatibilidad electromagnética. De este modo, los sistemas electrónicos pueden funcionar juntos sin interferir entre sí, incluso en entornos con actividades electrónicas intensas. Por ejemplo, se ha demostrado mediante pruebas industriales que los cables de par trenzado reducen el ruido electromagnético hasta en un 85 % en comparación con los cables no apantallados cuando están apantallados con una malla o una lámina metálica.
Las aplicaciones del apantallamiento de cables varían ampliamente: van desde las telecomunicaciones y los centros de datos hasta la automatización industrial y la atención sanitaria. Por ejemplo, los dispositivos de diagnóstico por imágenes, como las máquinas de resonancia magnética, requieren cables blindados para no interferir en la precisión del diagnóstico. Del mismo modo, los cables Ethernet de alta velocidad utilizados en redes de datos dependen del cableado blindado para mantener velocidades de transferencia de datos fiables en entornos con ruido eléctrico.
Al seleccionar el blindaje de un cable, la elección del tipo y nivel de blindaje (blindaje de lámina, blindaje trenzado o una combinación de ambos) debe determinarse según el requisito específico de la aplicación. La frecuencia de interferencia, la longitud del cable y las condiciones ambientales son algunos de los factores que determinan el grado correcto de protección para un rendimiento óptimo y una confiabilidad a largo plazo.
Finalidad del apantallamiento de cables en sistemas eléctricos
El apantallamiento de cables, en esencia, es un intento de minimizar la interferencia electromagnética preservando la integridad de la transmisión de la señal y reduciendo el riesgo de degradación de la misma. Esto se vuelve muy crítico en lugares como centros de datos, salas de equipos médicos o instalaciones industriales donde numerosos dispositivos funcionan simultáneamente debido a que tienen una alta interferencia electromagnética. El apantallamiento de cables garantiza esto al contener los campos eléctricos emanados del propio cable y evitar que las interferencias externas ingresen al cable.
Las investigaciones actuales demuestran que los cables adecuadamente blindados pueden reducir la interferencia electromagnética entre un 85 y un 95 %, según el material del que estén hechos y cómo estén diseñados. Por ejemplo, el blindaje con láminas evita las interferencias de alta frecuencia, mientras que los blindajes trenzados son más adecuados para las frecuencias bajas. La combinación de estos dos métodos, denominada doble blindaje, proporciona una protección fiable en una amplia gama de frecuencias. Además, desde un punto de vista estadístico, estos cables blindados reducen los errores de transmisión, mejorando así la fiabilidad general del sistema y reduciendo el tiempo de inactividad provocado por entregas erróneas.
El apantallamiento de los cables también es fundamental para cumplir con las normas regulatorias, como IEC 61000-6-2 y FCC Parte 15, que establecen límites de susceptibilidad y emisiones EMI. La implementación de técnicas adecuadas de apantallamiento de cables puede evitar costosos problemas de cumplimiento y reducir la posibilidad de fallas operativas en sistemas críticos.
Protección contra interferencias electromagnéticas (EMI) e interferencias de radiofrecuencia (RFI)
Los sistemas electrónicos modernos se enfrentan a dos grandes desafíos: la interferencia electromagnética (EMI) y la interferencia de radiofrecuencia (RFI), especialmente en aplicaciones que exigen un alto rendimiento y fiabilidad. La EMI describe la energía electromagnética no deseada que interrumpe el funcionamiento de un dispositivo electrónico, mientras que la RFI se refiere únicamente a las interrupciones provocadas por señales de radiofrecuencia, como las de las radios. La interferencia puede proceder de equipos industriales, sistemas de comunicación inalámbrica, líneas eléctricas o incluso fenómenos naturales como los rayos.
Una técnica de mitigación eficaz es utilizar cables blindados, que tienen capas conductoras que evitan las perturbaciones externas. Por ejemplo, los blindajes trenzados suelen alcanzar una efectividad de cobertura de entre el 70% y el 95%, según la densidad del trenzado, mientras que los blindajes de lámina están casi completamente cubiertos, lo que los hace ideales para aplicaciones de alta frecuencia. Además, los conectores modernos con blindaje EMI/RFI incorporado se utilizan cada vez más en entornos de misión crítica como la industria aeroespacial y de defensa, donde se debe mantener la integridad del sistema.
Los requisitos legislativos también enfatizan la necesidad de una gestión sólida de las interferencias electromagnéticas y de radiofrecuencia. En sectores como el automovilístico y el médico, donde la compatibilidad electromagnética (CEM) es fundamental, es obligatorio cumplir con estándares internacionales como IEC 61000-3-2 o MIL-STD-461. En lo que respecta a retrasos operativos, sanciones legales o retiradas de productos, el incumplimiento puede tener consecuencias de este tipo. Según algunos estudios, alrededor del 10 % de los fallos de los sistemas electrónicos mundiales se deben a sistemas de protección contra interferencias electromagnéticas ineficaces, que requieren medidas proactivas.
La investigación sobre tecnologías emergentes con metamateriales y nanoestructuras a la vanguardia tiene como objetivo mejorar la eficiencia del blindaje EMI. Estas mejoras tienen como objetivo reducir aún más el peso y mejorar la flexibilidad sin afectar el rendimiento del blindaje, lo que proporciona soluciones innovadoras para las tecnologías de próxima generación. Esto garantizará el funcionamiento fiable y eficiente de los equipos en las industrias al protegerlos de la EMI y la RFI mediante la adopción de estas nuevas técnicas en entornos complejos que cada vez son más difíciles de gestionar eléctricamente.

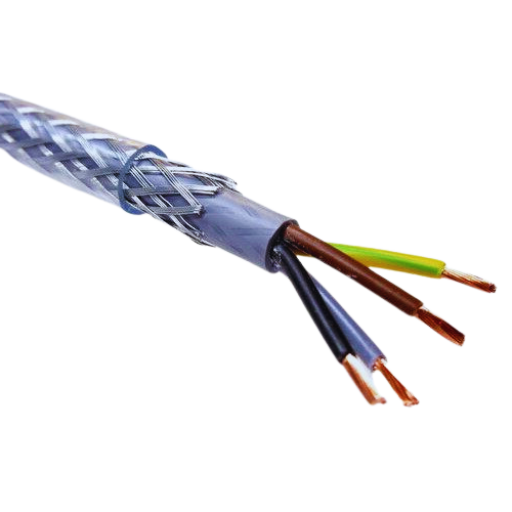

¿Cuáles son los diferentes tipos de cables blindados?
Cables blindados con malla de alambre trenzado
El blindaje electromagnético se proporciona mediante una malla tejida de alambre conductor, comúnmente hecho de cobre o cobre estañado, que actúa como trenzado. Cables blindados con malla de alambreLa trenza cubre el aislamiento del cable, lo que garantiza una menor interferencia de señales electromagnéticas y de radiofrecuencia externas. Estos cables son duraderos y se pueden doblar en cualquier posición deseada, lo que los hace adecuados para aplicaciones que requieren movimiento frecuente o protección fuerte, como equipos industriales e instalaciones de red.
Cables apantallados con envoltura de aluminio.
Los cables blindados envueltos en papel de aluminio utilizan una fina capa de cinta de poliéster con revestimiento de aluminio o aluminio que envuelve el aislamiento interno del cable. Esta lámina actúa como un excelente escudo contra la interferencia electromagnética (EMI) y la interferencia de radiofrecuencia (RFI), con una cobertura de casi el 100%. Por lo general, la lámina está conectada a un cable de drenaje que facilita la conexión y ayuda a la conexión a tierra. Estos son buenos para cosas como equipos audiovisuales, teléfonos y computadoras que necesitan poca pérdida de señal y un rendimiento constante. El blindaje con lámina es conocido por su excepcional protección a altas frecuencias según los estándares de la industria, lo que lo hace adecuado para áreas con altos niveles de actividad electromagnética. La naturaleza liviana y el diseño de bajo costo de los cables blindados envueltos en lámina los han hecho muy asequibles, especialmente donde los límites de presupuesto así lo exigen.
Combinación de malla trenzada y lámina
La combinación de pantallas trenzadas y de láminas incorpora las ventajas de ambos métodos de blindaje para lograr una protección óptima contra los ataques de interferencia electromagnética (EMI). Las pantallas de láminas ofrecen una cobertura completa, bloqueando así las interferencias de alta frecuencia. Por el contrario, las pantallas trenzadas son más duraderas y funcionan mejor contra las interferencias de baja frecuencia debido a su alta conductividad y robustez mecánica. Al trabajar juntas, mejoran la eficacia del blindaje en un rango de frecuencia más amplio.
Las últimas investigaciones muestran que el apantallamiento combinado mejora la eficacia del apantallamiento en aproximadamente un 30-40 % en entornos muy ruidosos en comparación con varios métodos de apantallamiento único. Esta combinación es especialmente útil en sectores industriales como las telecomunicaciones, la automatización de la fabricación o la ingeniería aeroespacial, donde los cables experimentan numerosas fuentes de interferencia, que pueden ser complejas y divergentes. Por ejemplo, los cables trenzados coaxiales y el apantallamiento de láminas permanecen intactos durante distancias más largas, incluso bajo una fuerte exposición electromagnética. Estos diseños duales combinan el cumplimiento de los estándares de la industria al tiempo que cumplen con las especificaciones técnicas avanzadas al equilibrar la flexibilidad y la protección.

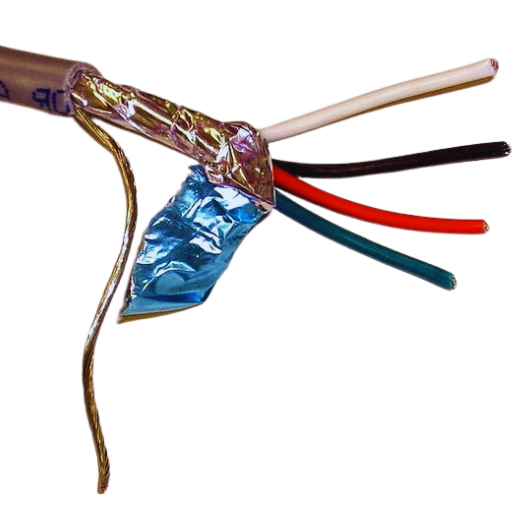

¿Cómo funciona el apantallamiento de cables?
La ciencia detrás del blindaje electromagnético
El blindaje electromagnético contra los campos electromagnéticos se logra mediante el uso de materiales conductores o magnéticos para construir una barrera. La eficacia de un blindaje depende de factores como la conductancia, la permeabilidad y el grosor del material, así como de la frecuencia de las ondas electromagnéticas que se están bloqueando.
Los materiales comúnmente utilizados incluyen cobre y aluminio, que tienen una excelente conductividad, y níquel o mu-metal, que tienen una alta permeabilidad magnética, lo que los hace adecuados para interferencias electromagnéticas (EMI) de baja frecuencia.
El proceso de apantallamiento implica la absorción, la reflexión y, en ocasiones, múltiples reflexiones de las ondas electromagnéticas. La absorción reduce la fuerza de esta onda, mientras que la reflexión se produce en la superficie, donde este material repele los campos eléctricos. Los decibelios (dB) miden la eficacia del apantallamiento (SE), que muestra cuánta energía electromagnética se ha reducido. Esto implica que si se utiliza un apantallamiento de SE = 60 dB, la señal transmitida se reducirá en un factor de 1,000,000. Las capas delgadas con alta conductividad se utilizan normalmente para las interferencias de alta frecuencia, mientras que las capas más gruesas o las que tienen una alta permeabilidad magnética pueden ser útiles en los procesos de apantallamiento de baja frecuencia.
Los últimos avances han indicado la posibilidad de producir un mejor blindaje en la electrónica flexible, como los materiales multicapa a base de carbono o las películas híbridas de metal y polímero. Según los resultados experimentales, ciertas configuraciones de estos materiales pueden alcanzar niveles de E superiores a 90 dB, lo que permite lograr enfoques innovadores para aplicaciones ligeras y polivalentes. El desarrollo se está llevando a cabo en industrias de misión crítica como la aeroespacial, las telecomunicaciones y los productos médicos, donde el control preciso de la interferencia electromagnética es necesario para el rendimiento del sistema.
Materiales conductores utilizados en el apantallamiento de cables
Los cables están bien protegidos con elementos conductores para reducir las interferencias electromagnéticas. Estos son los más comunes:
- El cobre es altamente conductor y se utiliza ampliamente porque bloquea eficazmente la EMI y es fácil de moldear.
- Aluminio: Al ser liviano y asequible, se utiliza comúnmente en forma trenzada o laminada para protección.
- El acero revestido de cobre combina la conductancia eléctrica del cobre con la resistencia del acero, lo que lo hace adecuado para entornos exigentes.
- Los polímeros conductores son materiales livianos desarrollados para aplicaciones específicas. Pueden manipularse para cumplir con diferentes requisitos, especialmente en lugares donde se requiere tanto peso como versatilidad.
Mantienen la integridad de la señal y reducen el nivel de interferencia en las telecomunicaciones, la industria automotriz y la industria aeroespacial.
La puesta a tierra y su papel en una detección eficaz
Las técnicas de apantallamiento adecuadas requieren una conexión a tierra, que proporciona una vía para disipar las señales eléctricas no deseadas con baja resistencia. La conexión a tierra ayuda a minimizar la interferencia electromagnética (EMI) y garantiza la estabilidad del sistema conectando los blindajes y los componentes conductores a una conexión a tierra común. Este enfoque se utiliza ampliamente para proteger equipos vulnerables en numerosas aplicaciones, como sistemas eléctricos y redes de comunicación, donde se debe preservar la integridad de la señal. Las prácticas adecuadas de conexión a tierra son cruciales para aumentar la eficiencia en diversos entornos donde se aplican materiales de blindaje.

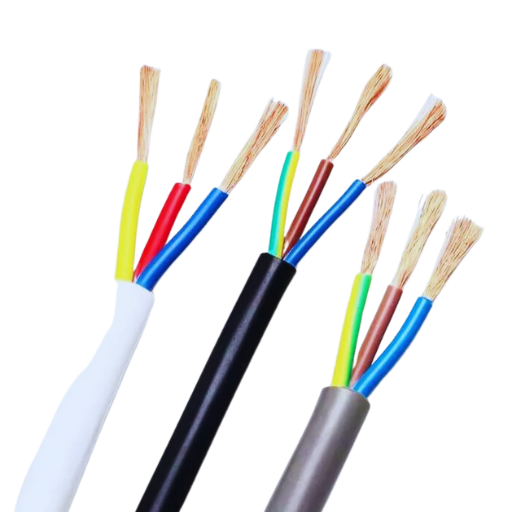

¿Cuál es la diferencia entre cables blindados y no blindados?
Ventajas y desventajas de los cables apantallados
Los cables apantallados ofrecen grandes ventajas, especialmente en entornos propensos a interferencias electromagnéticas. Ofrecen una mejor protección de la señal, lo que garantiza una rotura mínima y una mayor fidelidad de la comunicación. Sin embargo, suelen ser más costosos y menos flexibles que sus homólogos no apantallados, lo que dificulta la instalación en espacios complicados o pequeños. Además, en entornos con poco ruido, donde los cables no apantallados pueden utilizarse de forma adecuada y a un coste más económico, no existe necesariamente una Es necesario emplear estos cables.
Cuándo utilizar cables sin blindaje
Son adecuados para entornos con mínima interferencia electromagnética (EMI) o cuando los niveles de interferencia son bajos y manejables. Son asequibles, fáciles de instalar y pueden proporcionar un rendimiento adecuado para los requisitos normales de transmisión de datos. Estos cables se prefieren principalmente en instalaciones más simples que no implican mucho ruido eléctrico o equipos sofisticados que requieren una protección de alto nivel.
Comparación de rendimiento en varias aplicaciones
El rendimiento de los cables sin blindaje en comparación con los cables blindados difiere significativamente según las aplicaciones específicas y las condiciones ambientales. Por ejemplo, los cables sin blindaje funcionan bien en entornos controlados, como entornos residenciales o de oficina, donde existe una interferencia electromagnética (EMI) mínima. Las instalaciones Ethernet típicas con cables sin blindaje de categoría 5e o categoría 6 pueden ofrecer velocidades de transmisión de datos de hasta 1 Gbps en distancias de aproximadamente 100 metros.
Sin embargo, los niveles de interferencias electromagnéticas aumentan en entornos industriales o lugares con una alta concentración de equipos eléctricos, lo que afecta negativamente a la integridad de la señal. En estos entornos, los cables apantallados con blindaje trenzado o de lámina resultan útiles, ya que ofrecen una capa adicional de defensa contra el ruido externo. Los cables apantallados, por otro lado, parecen mantener su nivel de rendimiento constante por debajo de los 30-40 dB, lo que supone una interferencia mayor en comparación con sus homólogos sin pantalla, según informes recientes, lo que garantiza una transmisión estable y tasas de error reducidas.
Además, los cables apantallados funcionan mejor que cualquier otra opción para casos de uso de alta frecuencia o tramos de cable más largos. Tienen sistemas de protección altamente evolucionados que mantienen la integridad de los datos incluso a frecuencias superiores a 100 MHz, lo que es fundamental para aplicaciones como la transmisión de señales multimedia o la conectividad de centros de datos.
Para optimizar la confiabilidad de las redes, minimizar la caída de la señal y cumplir con los estándares de seguridad y rendimiento es necesario comprender el contexto operativo para poder elegir entre cables blindados y no blindados.
¿Qué industrias utilizan habitualmente cables blindados?
Automatización y maquinaria industrial.
Los cables apantallados son necesarios para la automatización y la maquinaria industrial, ya que pueden ayudar a reducir problemas como la interferencia electromagnética (EMI) y mantener la integridad de la señal en condiciones de ruido eléctrico. Estos cables son particularmente importantes en fábricas donde las máquinas, los motores y otros equipos de alta potencia producen una gran cantidad de EMI. Por ejemplo, los cables Ethernet apantallados como Cat6a o Cat7 se utilizan comúnmente para conectar PLC (controladores lógicos programables) y sensores para garantizar el funcionamiento sin problemas de los procesos automatizados.
Los estudios de fuentes de la industria muestran que se espera que el mercado mundial de automatización industrial aumente a una tasa de crecimiento anual compuesta (CAGR) de alrededor del 9.2 % durante el período de pronóstico 2022-2030, impulsado por sistemas de fabricación avanzados. Además, los cables apantallados son vitales para mantener una comunicación confiable entre redes que dependen del tiempo real, como brazos robóticos o cintas transportadoras.
Además, los cables apantallados se pueden utilizar con aplicaciones de alta frecuencia, lo que permite la implementación de nuevas tecnologías, como la Internet industrial de las cosas (IIoT) y soluciones habilitadas para 5G con fines de automatización. Además de mejorar el rendimiento, estos cables cumplen con estrictas normas de seguridad, lo que garantiza conexiones bien protegidas en atmósferas explosivas que exigen la máxima precisión y capacidad de gestión.
Transmisión de datos y redes
La transmisión y la interconexión de datos son elementos clave en las operaciones industriales modernas que permiten una comunicación ininterrumpida, así como un intercambio eficiente entre dispositivos, sistemas y redes. Las aplicaciones avanzadas requieren conexiones de baja latencia y gran ancho de banda, que se proporcionan mediante supercables como los cables apantallados.
Se prevé que el tráfico mundial de Internet supere los 400 exabytes por mes para 2025, según datos recientes de la industria, impulsados por el aumento de las implementaciones de dispositivos conectados y tecnologías de última generación. Los sistemas basados en Ethernet se han convertido en el estándar dominante en las redes industriales con velocidades de hasta 400 Gbps para satisfacer los requisitos de comunicaciones en tiempo real. Estas redes aplican blindajes de cable para reducir la interferencia electromagnética (EMI), lo que garantiza un flujo confiable de datos incluso en condiciones adversas en plantas de fabricación o plantas de energía.
El panorama se está transformando aún más gracias a tecnologías emergentes como 5G y redes sensibles al tiempo (TSN), que permiten una comunicación ultra confiable y de baja latencia necesaria para aplicaciones como la robótica autónoma, el mantenimiento predictivo, el aprendizaje automático, etc. Estos cables de red de alto rendimiento cumplen con estrictos criterios técnicos y, al mismo tiempo, resisten diversas tensiones de la industria y mantienen de manera constante la integridad de la señal, así como las características de durabilidad. Esta intersección entre el diseño de cables de última generación y las tecnologías de redes garantiza un soporte sólido para operaciones con uso cada vez más intensivo de datos.
Equipo de audio y video
Diferentes industrias como la radiodifusión, el entretenimiento, la educación y las conferencias dependen de equipos de audio y video modernos para ofrecer experiencias multimedia de calidad. La nueva generación de estos dispositivos viene con características como resolución de video 8K y 4K, sistema de sonido envolvente Dolby Atmos y mejoras impulsadas por IA para lograr una mejor optimización del audio. En otras palabras, las pantallas 4K tienen una resolución de 3840 por 2160 píxeles, que es cuatro veces mayor que la HD común, lo que significa que tiene más detalles, mientras que los micrófonos y sistemas de sonido profesionales brindan sonidos claros dentro de diferentes frecuencias.
La adopción de cables HDMI2.1, así como de los estándares del mercado, crea una oportunidad para mejorar la eficiencia de visualización, lo que permite altas frecuencias de actualización de hasta 120 Hz con compatibilidad con formatos HDR, lo que implica mejoras en la amplia gama de colores junto con cualidades de contraste superiores. En consecuencia, el audio profesional de alta fidelidad depende de tecnologías que incluyen el procesamiento de señales digitales (DSP) que reducen los niveles de ruido al tiempo que brindan capacidades de mezcla de audio en tiempo real. Además, se han integrado protocolos de audio y video en red como Dante o AVB (Audio Video Bridging), lo que simplifica el cableado y mejora la escalabilidad en sistemas enormes. Estas innovaciones redefinen la forma en que las personas interactúan con el contenido multimedia para crear soluciones eficientes, inmersivas y orientadas al usuario.

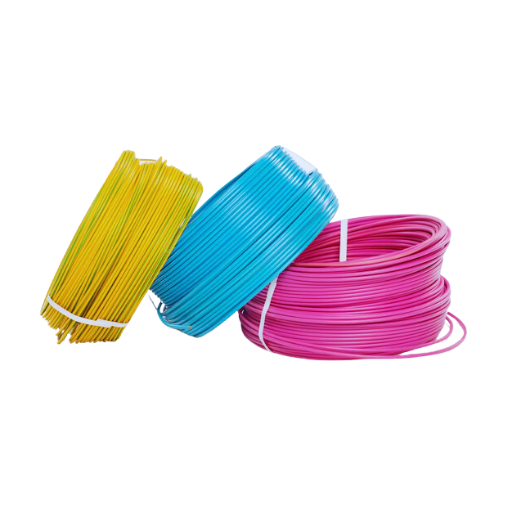

¿Cómo elegir el cable blindado adecuado para su aplicación?
Factores a tener en cuenta al seleccionar cables apantallados
Es fundamental tener en cuenta muchos factores importantes a la hora de seleccionar cables apantallados para su aplicación a fin de garantizar un rendimiento y una fiabilidad óptimos. Los siguientes son aspectos fundamentales en relación con el aislamiento y el blindaje de los cables eléctricos:
Tipo de blindaje
El uso de un blindaje en cables apantallados reduce la interferencia electromagnética (EMI) y mantiene la integridad de la señal; por lo tanto, el blindaje de lámina, trenzado o ambos son tipos comunes de blindaje. En condiciones de alta frecuencia, los blindajes de lámina ofrecen una cobertura del 100 %, lo que los hace ideales, mientras que los blindajes trenzados ofrecen resistencia y una conexión a tierra de baja resistencia, lo que los hace apropiados para aplicaciones dinámicas.
Flexibilidad de cables
Los cables de alta flexibilidad se recomiendan para instalaciones que necesitan movimiento constante, como sistemas robóticos o de automatización industrial. Estos han sido diseñados con blindaje trenzado, que puede flexionarse continuamente sin afectar el rendimiento, lo que genera una mayor vida útil del cable.
Requisitos de frecuencia
La frecuencia de funcionamiento puede determinar el tipo de apantallamiento necesario. Sin embargo, la lámina es más adecuada para aplicaciones que funcionan a frecuencias más altas, como las superiores a 30 MHz, debido a su mejor rendimiento dentro de estos rangos superiores, lo que minimiza la pérdida de datos.
Condiciones ambientales
La temperatura, la humedad y los productos químicos pueden influir en la elección de los cables debido a factores ambientales. Es necesario contar con capas adicionales de revestimiento protector y materiales resistentes a los rayos UV para los cables destinados a condiciones extremas o entornos exteriores.
Pautas regulatorias
Asegúrese de que los cables cumplan con los estándares industriales relevantes, como ISO/IEC 11801 para cableado estructurado, certificación UL o requisitos específicos de resistencia al fuego y cumplimiento de RoHS.
Especificaciones de transferencia de señal
Evalúe las velocidades de datos y las distancias de transmisión de su aplicación. Por ejemplo, los cables Ethernet CAT6A están diseñados específicamente para la transferencia de datos a alta velocidad; por lo tanto, estos cables normalmente tienen un mejor blindaje que soportaría mayores anchos de banda y reduciría la diafonía.
Niveles de ruido previstos
Las aplicaciones que funcionan en entornos con alta interferencia electromagnética, como fábricas o cerca de líneas eléctricas, requieren cables con blindaje resistente. En este sentido, se suelen recomendar cables con doble blindaje (que emplean tanto capas de aluminio como de trenzado).
Limitaciones presupuestarias
Es fundamental evaluar la relación entre rendimiento y presupuesto, incluso si los cables apantallados de alto rendimiento pueden ser más caros. Esto se debe a que una comprensión completa de lo que requiere una aplicación garantiza un ahorro efectivo de costos sin comprometer la calidad.
Si analiza estos factores en relación con su aplicación particular, podrá mejorar significativamente la confiabilidad y el rendimiento del sistema, especialmente con cables de cobre. Esto implica que seleccionar el cable apantallado más adecuado se ha vuelto cada vez más vital para lograr operaciones impecables en sistemas avanzados que requieren una transmisión precisa de señales.
Materiales comunes para el apantallamiento de cables: aluminio frente a cobre
A la hora de elegir entre cobre y aluminio como blindaje de cables, es de suma importancia comprender sus propiedades, ventajas y limitaciones para poder hacer una selección adecuada.
1. Apantallamiento con aluminio
El aluminio es ampliamente conocido por su bajo peso y su menor costo, por lo que se utiliza comúnmente en cables de blindaje. Su principal ventaja sobre otros materiales radica en su relación de conductividad en relación con el peso, lo que lo convierte en la mejor opción cuando se necesita una reducción de masa, especialmente para las industrias aeroespacial o automotriz. Por ejemplo, el papel de aluminio, que se utiliza generalmente en cables blindados, tiene una excelente cobertura y protección EMI debido a su capa de blindaje. Sin embargo, el aluminio posee una resistencia mecánica inferior en comparación con el cobre y, por lo tanto, es propenso a romperse en condiciones de flexión o movimiento recurrentes. Además, la conductividad del aluminio, aunque significativa, es solo alrededor del 61% de la del cobre.
2. Pantalla de cobre conducida
El cobre es un metal conocido por su excelente conductividad térmica y eléctrica. Ofrece un sólido rendimiento en el blindaje de interferencias electromagnéticas y de radiofrecuencia, por lo que es el más adecuado para aplicaciones como centros de datos, controles industriales y telecomunicaciones. La otra ventaja del cobre es la durabilidad, ya que es más flexible y resistente a la fatiga que el aluminio, por lo que es adecuado para su uso en entornos dinámicos o de alto estrés. Aunque es más costoso que el aluminio y más pesado, supera a este último con una eficiencia y una fiabilidad inigualables durante un período prolongado. Además, las propiedades eléctricas del cobre reducen la degradación de la señal en distancias más largas, lo que es crucial en la comunicación de datos de alta velocidad.
Comparación de datos
Para comprender mejor las diferencias materiales, la siguiente tabla destaca las características clave:
|
Propiedad |
Aluminio: |
Cobre |
|---|---|---|
|
Conductividad (% IACS)* |
~ 61% |
~ 100% |
|
Densidad (g / cm³) |
2.7 |
8.96 |
|
Flexibilidad |
Menos flexible |
altamente flexible |
|
Costo |
Más Bajo |
Más alto |
|
Durabilidad |
Moderado |
Alto |
*IACS = Norma Internacional de Cobre Recocido.
Ambos materiales cumplen funciones esenciales en el blindaje de cables, pero la elección final a menudo depende de los requisitos de la aplicación, como las condiciones ambientales, las limitaciones presupuestarias y las expectativas de rendimiento.
Importancia de una correcta instalación para un rendimiento óptimo
La instalación correcta de cables y conectores es fundamental para garantizar el mejor rendimiento, la fiabilidad y la longevidad de cualquier sistema eléctrico o de transmisión de datos. Las instalaciones mal realizadas (por ejemplo, con un blindaje inadecuado, conexiones a tierra incorrectas o radios de curvatura incorrectos) suelen provocar degradación de la señal, interferencias electromagnéticas (EMI) y daños físicos en los cables con el tiempo.
Consideraciones principales para la instalación
Cumplimiento de los radios de curvatura recomendados
El radio de curvatura requerido para un cable debe ser el indicado por el fabricante. Por ejemplo, si se excede el límite recomendado, se pueden producir microfracturas en el conductor o daños en el material aislante, lo que afectará directamente la calidad de transmisión de la señal. En el caso de los cables de aluminio, en particular, se debe prestar más atención durante su instalación, ya que son menos flexibles y, por lo tanto, podrían quedar deformados de forma permanente.
Conexión a tierra y blindaje adecuados
Los cables blindados necesitan una buena conexión a tierra para protegerse contra interferencias electromagnéticas (EMI). El cable puede permitir la entrada de ruido externo a menos que exista una conexión a tierra adecuada, lo que podría perjudicar su rendimiento, especialmente en sistemas de alta frecuencia como telecomunicaciones o automatización industrial. Según una investigación, la pérdida de señal puede aumentar en casi un 20 % debido a una mala conexión a tierra en redes de datos de alta velocidad.
La gestión medioambiental es importante a la hora de utilizar cables eléctricos si se quiere mantener la sostenibilidad.
Las propiedades materiales de los cables pueden degradarse con el tiempo si se instalan en áreas con altas temperaturas, humedad o tensiones mecánicas. Las medidas de protección que se deben tomar para mantener la integridad de los cables incluyen conductos y una separación adecuada de los equipos que generan calor. La resistencia de los cables de cobre puede aumentar como resultado de la exposición a temperaturas superiores a los 75 °C, lo que da lugar a una mala conductividad.
Asegurar las conexiones correctamente
Los conectores sueltos o las conexiones demasiado apretadas pueden provocar resistencia de contacto, lo que da lugar a una acumulación de calor o a interrupciones de la señal. Es necesario medir los valores de par durante la instalación de la conexión para garantizar el cumplimiento de los estándares de fiabilidad especificados.
Impacto cuantitativo en el desempeño
Según los estudios, la eficiencia general del sistema puede disminuir hasta un 30 % en aplicaciones con uso intensivo de datos debido a una instalación de cables inadecuada. Además, el cableado mal instalado suele necesitar ser reemplazado antes de tiempo, por lo que puede sumar entre un 25 y un 40 % a los costos del ciclo.
Los equipos técnicos deben invertir en capacitación, seguir las pautas del fabricante y utilizar herramientas calibradas durante el proceso de instalación para lograr un rendimiento óptimo. Al adoptar prácticas correctas para instalar sistemas de cableado de alto rendimiento de esta manera, los requisitos de mantenimiento son mínimos y se maximiza el retorno de la inversión.

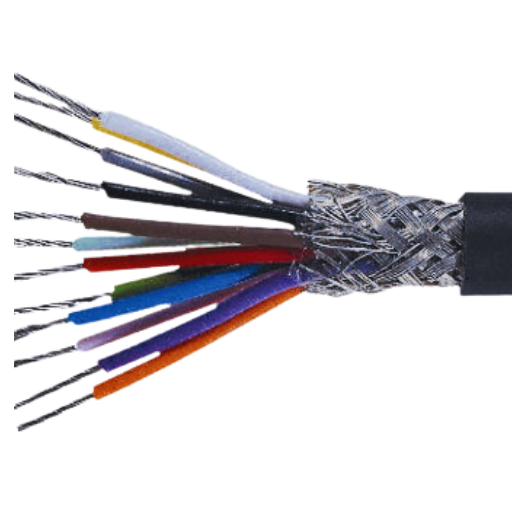

¿Existen consideraciones especiales para los cables de alimentación con apantallamiento?
Desafíos únicos en el apantallamiento de cables eléctricos
Los cables blindados, también llamados cables de alimentación apantallados, son difíciles de apantallar debido a su uso para reducir la interferencia electromagnética (EMI) y garantizar la seguridad operativa. Uno de los principales problemas es mantener la integridad de la capa de blindaje, que debe tener un nivel constante de conductividad para minimizar la distorsión de la señal y la diafonía. El rendimiento y el costo se ven afectados significativamente por las variaciones en el material de blindaje, por ejemplo, aluminio o cobre, siendo este último el preferido porque tiene mejor conductividad a pesar de ser más caro.
Otro desafío gira en torno a la correcta conexión a tierra y terminación de cables y alambres apantallados destinados a aplicaciones específicas. Cuando no existe un sistema de conexión a tierra confiable, esto hace que el blindaje sea inútil, lo que permite que la EMI degrade el rendimiento del cable. De hecho, los estudios muestran que una conexión a tierra incorrecta en cables apantallados puede resultar en un aumento del 20 al 50 % en los niveles de ruido electromagnético, lo que genera pérdidas significativas ya que esto puede degradar la confiabilidad del sistema.
La gestión térmica es otro aspecto importante en relación con los cables apantallados. Las aplicaciones de alta potencia pueden estar expuestas a un riesgo de sobrecalentamiento debido a la falta de disipación de calor causada por la presencia de una capa de blindaje. El problema es especialmente pronunciado en configuraciones compactas donde el flujo de aire puede verse restringido significativamente. Según las recomendaciones de los expertos, en este tipo de diseños de instalación se deben respetar los límites térmicos propuestos por los fabricantes, incorporando para ello materiales avanzados como polímeros resistentes al calor, entre otros.
La complejidad de la instalación también plantea problemas. Además, hay que tener mucho cuidado al manipular los cables apantallados, para no alterar la fina capa de protección que solo puede soportar un pequeño daño. Cualquier pequeño rasguño podría reducir el nivel de protección y hacer que el sistema sea más susceptible a amenazas. Las normas técnicas posteriores a la instalación, como las directrices IEEE e IEC, exigen prácticas de control e inspección periódicas para garantizar su integridad; además, según estudios realizados por Proactive Screening, el mantenimiento aumentará la esperanza de vida del cable en un 30%.
Estos problemas se pueden superar si se comprenden estos desafíos y se utilizan técnicas de instalación adecuadas para optimizar el uso de cables de alimentación blindados tanto en entornos industriales como residenciales para equipos prácticos.
Equilibrar la eficacia del cribado con la eficiencia de la transmisión de potencia
Hay varias consideraciones importantes que deben tenerse en cuenta al sopesar la eficacia del apantallamiento frente a la eficiencia de transmisión de energía. Estas incluyen la elección del material, el diseño del cable y la compatibilidad electromagnética (CEM). La mayoría de los diseños de cables modernos utilizan combinaciones optimizadas de capas conductoras y no conductoras para reducir la interferencia electromagnética (EMI) sin desperdiciar demasiada energía. Por ejemplo, los blindajes de cobre trenzado que pueden ofrecer hasta un 90% de cobertura suelen ser los preferidos porque tienen una alta conductividad y una supresión eficiente de la EMI.
Sin embargo, un mayor blindaje tiene sus propios aspectos negativos. Las capas de blindaje mejoradas pueden dar como resultado una mayor capacitancia del cable, lo que hace que se pierda energía a frecuencias más altas debido a los efectos nocivos del exterior. Las investigaciones muestran que los diseños de blindaje mal equilibrados pueden provocar una pérdida de hasta el 5 % en aplicaciones de alta frecuencia, especialmente en entornos donde hay múltiples fuentes de interferencia electromagnética. Los ingenieros pueden evitar esto utilizando simulaciones computacionales para el modelado del blindaje antes de la implementación según las normas IEC 60228.
Las soluciones emergentes para la retención del equilibrio se componen de materiales avanzados como cinta de aluminio-mylar junto con malla de alambre trenzado o papel de aluminio. El aluminio es el mejor para el blindaje EMI y su diseño liviano conduce a una pérdida mínima de energía adicional. Por ejemplo, los desarrollos recientes en blindaje de doble capa han demostrado reducir la interferencia en un 30% al mismo tiempo que mantienen una integridad de señal constante a grandes distancias.
Las técnicas de conexión a tierra adecuadas son fundamentales para lograr un rendimiento óptimo. Los esquemas de conexión a tierra deficientes pueden agravar el deterioro de la señal y reducir la eficiencia general. Seguir las pautas IEEE 518 que recomiendan configuraciones de conexión a tierra estándar garantiza que los sistemas blindados que tienen varios conductores aislados funcionen bien sin comprometer la calidad de la transmisión. Además, las pruebas de diagnóstico realizadas periódicamente, como la TDR (reflectometría en el dominio del tiempo), pueden identificar posibles perturbaciones en la eficiencia energética, lo que permite una intervención y un mantenimiento rápidos.
Mediante la aplicación de estas metodologías, se puede lograr un equilibrio estable entre la supresión robusta de interferencias y el funcionamiento energéticamente eficiente en la transmisión de energía a través de cables blindados, lo que respalda su creciente importancia en los sistemas eléctricos actuales.
Consideraciones de seguridad para cables de alimentación blindados
En el caso de utilizar cables de alimentación con filtro, es importante garantizar que la seguridad sea lo primero para evitar peligros y garantizar un rendimiento fiable. Para empezar, se debe mantener un aislamiento adecuado que proteja contra descargas eléctricas y cortocircuitos. En segundo lugar, todas las conexiones deben ser herméticas y cumplir con los criterios industriales establecidos para no provocar sobrecalentamientos o chispas que puedan provocar riesgos de incendio. Además, al colocar los cables, deben ubicarse en lugares donde estén menos expuestos a la humedad, agentes corrosivos o daños físicos. Esto garantiza el cumplimiento de las prácticas de seguridad probadas, tal y como estipulan las normas IEEE o IEC. Por último, la inspección y el mantenimiento regulares pueden contribuir en gran medida a mitigar los riesgos, ya que se ocupa del desgaste y se detectan los posibles puntos de fallo con la suficiente antelación.
Preguntas Frecuentes (FAQ)
P: ¿Diferenciar entre cables blindados y no blindados?
R: Los cables blindados tienen una capa conductora adicional, normalmente malla de alambre o envoltura de aluminio que rodea los conductores internos. Estas capas evitan que la interferencia electromagnética (EMI) y el ruido eléctrico afecten el rendimiento del cable. Los cables sin blindaje, por otro lado, no tienen estas capas protectoras adicionales; por lo tanto, son propensos a la interferencia externa.
P: ¿Cómo funciona el blindaje del cable para proteger contra interferencias?
R: El blindaje del cable actúa como una jaula de Faraday alrededor de los conductores internos. La capa exterior suele estar hecha de aluminio o cobre, que actúa como barrera al absorber y redirigir la interferencia electromagnética (EMI) y el ruido eléctrico. Esto mantiene intacta la integridad de la señal, lo que reduce las posibilidades de pérdida o corrupción de datos en el cable.
P: ¿Qué lugares tienen cables blindados?
R: En aquellos casos en los que hay una alta interferencia electromagnética o se requiere integridad de la señal, es habitual encontrar cables blindados. Entre ellos se encuentran instalaciones para equipos médicos, aplicaciones aeroespaciales, centros de datos y configuraciones de maquinaria industrial. Los cables blindados también son la opción en áreas con muchos dispositivos electrónicos o donde los cables corren paralelos a las líneas eléctricas.
P: ¿Por qué cables sin blindaje?
R: Los cables sin blindaje son los mejores por varias razones, como por ser menos costosos, más livianos y más flexibles. Son ideales para entornos de baja exigencia porque se pueden instalar y terminar fácilmente. Los cables sin blindaje pueden ser viables en hogares y oficinas con una interferencia electromagnética mínima.
P: ¿Cuáles son las diferencias de aislamiento entre cables blindados y no blindados?
R: Si bien los conductores individuales de los cables blindados y no blindados están aislados, estos últimos tienen una capa adicional entre los conductores internos y el material de blindaje. Este aislamiento adicional ayuda a evitar cortocircuitos y mejora el rendimiento general del cable. Los cables no blindados tienden a tener una configuración de aislamiento más simple.
P: ¿Cuáles son los factores a tener en cuenta al seleccionar el cable adecuado para un proyecto?
A: Piense en factores como el entorno operativo, las posibles fuentes de interferencia, la calidad de señal requerida, la distancia de los cables, las limitaciones presupuestarias, etc., al elegir entre cables apantallados o sin apantallar. Además, es fundamental tener en cuenta los estándares industriales y los requisitos específicos de su aplicación. Si no está seguro, lo mejor es ponerse en contacto con un especialista en cableado o enviarnos un mensaje para recibir asistencia profesional.
P: ¿Se pueden utilizar cables sin blindaje en lugar de blindados?
R: Si bien los cables blindados se pueden sustituir por otros que no lo están, no siempre es al revés. El uso de cables sin blindaje cuando es necesario blindar puede provocar una degradación de la señal y una posible pérdida de datos. Sin embargo, para garantizar los mejores resultados, es importante adaptar los tipos de cable a los requisitos específicos de una aplicación como la suya.
