RVVP

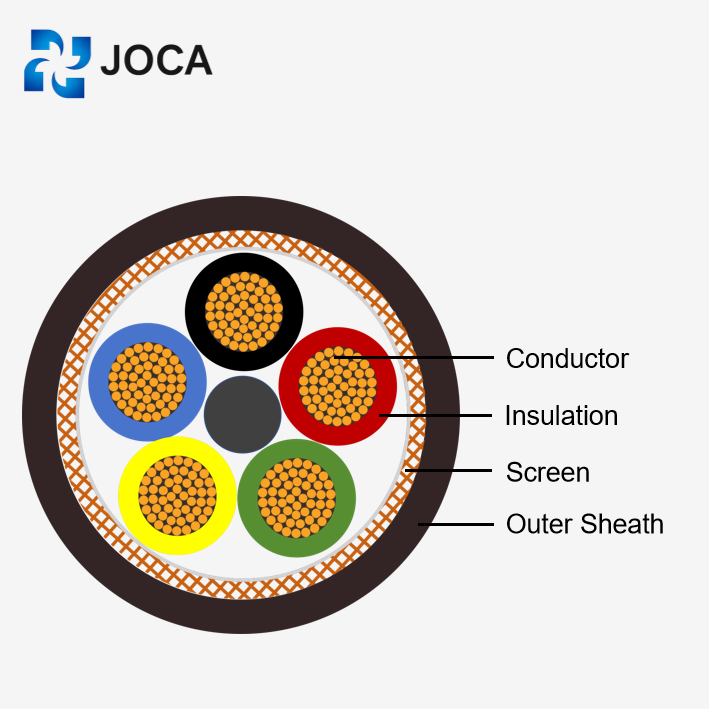

Cable flexible apantallado con conductor de cobre, aislado y revestido con PVC.
- Conductor: Cable de cobre desnudo trenzado (flexible).
- Aislamiento: PVC (Cloruro de polivinilo).
- Pantalla: Alambre de cobre trenzado (o, a veces, papel de aluminio con cable de drenaje, pero normalmente, trenza de cobre para RVVP).
- chaqueta: PVC (Cloruro de polivinilo).
- Procesamiento rápido de muestras con soluciones personalizadas
- Materiales de alta calidad
- Opciones de precios asequibles
- Entrega global
- Para una mejor protección de datos, asegúrese de que todas las cargas sean seguras
Ahorra al menos un 30% de media
-
Descripción del producto
RVVP: Descripción y especificaciones del producto
Designado como Tipo RVVP (Cable flexible blindado), esta especificación integra Conductores de cobre trenzados de clase 5 con una alta densidad Blindaje de cobre trenzadoLa arquitectura blindada mitiga eficazmente la interferencia electromagnética (EMI) en circuitos de control sensibles y líneas de transmisión de datos. El aislamiento y el revestimiento exterior son de PVC, apto para... 300 / 300V (tamaño < 0.75 mm²) o 300 / 500V Operaciones (tamaño ≥ 0.75 mm²).
-
Ventajas
RVVP: Beneficios y características
- Blindaje de alta densidad El blindaje de cobre trenzado (cobertura >80%) bloquea eficazmente la EMI/RFI de los VFD y los motores.
Integridad de la señal de precisión El diseño de baja diafonía garantiza una alta relación señal-ruido (SNR) para datos de sensores sensibles.
Flexibilidad de clase 5 La estructura de cobre OFC de hilos finos facilita el enrutamiento en gabinetes de control abarrotados.
Clasificación de control de 300/500 V Optimizado para lógica de automatización, retroalimentación del codificador y circuitos de instrumentación.
Dimensiones/Parámetros
| Modelo | Especificación | Diámetro exterior aproximado (mm) | Peso aproximado del cable (kg/km) |
|---|---|---|---|
| RVVP | 2x0.12 | 4.12 | 19.97 |
| RVVP | 3x0.12 | 4.30 | 23.43 |
| RVVP | 4x0.12 | 4.62 | 27.48 |
| RVVP | 5x0.12 | 4.96 | 32.28 |
| RVVP | 6x0.12 | 5.32 | 36.85 |
| RVVP | 7x0.12 | 5.32 | 38.56 |
| RVVP | 8x0.12 | 5.68 | 42.83 |
| RVVP | 9x0.12 | 6.16 | 47.66 |
| RVVP | 10x0.12 | 6.52 | 51.94 |
| RVVP | 11x0.12 | 6.51 | 54.48 |
| RVVP | 12x0.12 | 6.51 | 57.09 |
| RVVP | 13x0.12 | 6.80 | 61.08 |
| RVVP | 2x0.2 | 4.52 | 25.47 |
| RVVP | 3x0.2 | 4.74 | 29.11 |
| RVVP | 4x0.2 | 5.10 | 34.63 |
| RVVP | 5x0.2 | 5.50 | 41.22 |
| RVVP | 6x0.2 | 5.92 | 47.30 |
| RVVP | 7x0.2 | 5.92 | 49.94 |
| RVVP | 8x0.2 | 6.34 | 56.32 |
| RVVP | 9x0.2 | 7.30 | 69.64 |
| RVVP | 10x0.2 | 7.72 | 76.11 |
| RVVP | 11x0.2 | 7.70 | 78.66 |
| RVVP | 12x0.2 | 7.70 | 82.50 |
| RVVP | 13x0.2 | 8.05 | 88.28 |
| RVVP | 14x0.2 | 8.05 | 92.12 |
| RVVP | 15x0.2 | 8.44 | 98.99 |
| RVVP | 16x0.2 | 8.44 | 102.83 |
| RVVP | 17x0.2 | 8.84 | 109.61 |
| RVVP | 18x0.2 | 8.84 | 113.45 |
| RVVP | 19x0.2 | 8.84 | 115.69 |
| RVVP | 2x0.3 | 5.12 | 32.68 |
| RVVP | 3x0.3 | 5.38 | 38.75 |
| RVVP | 4x0.3 | 5.82 | 45.05 |
| RVVP | 5x0.3 | 6.31 | 53.06 |
| RVVP | 6x0.3 | 6.82 | 61.57 |
| RVVP | 7x0.3 | 6.82 | 65.43 |
| RVVP | 8x0.3 | 7.33 | 74.15 |
| RVVP | 9x0.3 | 8.41 | 90.67 |
| RVVP | 10x0.3 | 8.92 | 99.56 |
| RVVP | 11x0.3 | 8.90 | 103.11 |
| RVVP | 12x0.3 | 8.90 | 108.57 |
| RVVP | 13x0.3 | 9.32 | 116.38 |
| RVVP | 14x0.3 | 9.32 | 121.84 |
| RVVP | 15x0.3 | 9.79 | 131.09 |
| RVVP | 16x0.3 | 9.79 | 136.55 |
| RVVP | 17x0.3 | 10.28 | 145.12 |
| RVVP | 18x0.3 | 10.28 | 150.58 |
| RVVP | 19x0.3 | 10.28 | 154.44 |
| RVVP | 2x0.4 | 5.32 | 36.91 |
| RVVP | 3x0.4 | 5.60 | 43.51 |
| RVVP | 4x0.4 | 6.07 | 53.58 |
| RVVP | 5x0.4 | 6.58 | 61.27 |
| RVVP | 6x0.4 | 7.12 | 70.48 |
| RVVP | 7x0.4 | 7.12 | 75.59 |
| RVVP | 8x0.4 | 8.06 | 93.30 |
| RVVP | 9x0.4 | 8.78 | 103.71 |
| RVVP | 10x0.4 | 9.32 | 113.72 |
| RVVP | 11x0.4 | 9.30 | 119.11 |
| RVVP | 12x0.4 | 9.30 | 125.82 |
| RVVP | 13x0.4 | 9.75 | 135.03 |
| RVVP | 14x0.4 | 9.75 | 141.74 |
| RVVP | 15x0.4 | 10.24 | 152.79 |
| RVVP | 16x0.4 | 10.24 | 159.51 |
| RVVP | 17x0.4 | 11.16 | 179.78 |
| RVVP | 18x0.4 | 11.16 | 186.49 |
| RVVP | 19x0.4 | 11.16 | 191.10 |
-
Procesos de producción de cables eléctricos
Nuestra producción se basa en equipos de fabricación de última generación para garantizar un rendimiento superior del cable. El proceso integra precisión. trefilado y recocido de cobre con avanzado extrusión de aislamiento Tecnología para un espesor uniforme. Durante la producción, se aplican estrictas medidas de control de calidad, incluyendo Prueba de chispa en línea y el monitoreo automatizado del diámetro, se aplican a cada metro. Este riguroso flujo de trabajo garantiza que nuestros cables eléctricos cumplan con los más estrictos estándares. Normas IEC y GB Para uso residencial e industrial.
Embalaje para envío
Para satisfacer diversas necesidades de transporte, se pueden utilizar muchos métodos de embalaje.
¿Tienes más preguntas?
P: ¿Designación del producto?
A: Cable flexible blindado PVC/PVC.
Estándar: JB/T8734.5.
Estructura: Cu/PVC/ Escudo trenzado / PVC.
Equivalente internacional: Similar al alemán LiYCY o europeo H05VVC4V5-K.
P: ¿RVVP (blindado) vs. RVV (sin blindaje)?
A: Mitigación de EMI.
RVVP: Cuenta con un trenza de cobre de alta densidad (>80% de cobertura) para bloquear EMI/RFI. Esencial para la precisión de datos/señales.
RVV: Sin blindaje. Rentable para suministro de energía básico donde el ruido es insignificante.
P: ¿RVVP (flexible) vs. KVVP (control)?
A: Flexibilidad y voltaje.
RVVP: Clase 5 trenzado (flexible). Voltaje 300/300V o 300/500V. Para piezas móviles/electrónica.
KVVP: Clase 1/2 Sólido/Trenzado (Rígido). Voltaje 450/750V. Para cuadros de control industriales fijos.
P:¿Clasificación de voltaje?
A: Depende del tamaño.
< 0.75 mm²: 300 / 300V.
≥ 0.75 mm²: 300 / 500V. (Nota: No confundir con KVVP que es 450/750 V).
P: ¿Eficacia del blindaje?
A: Cobertura óptica > 80%. El trenzado de alta densidad crea una ruta de baja impedancia a tierra, drenando eficazmente las corrientes inducidas de los VFD y los motores antes de que corrompan el núcleo de la señal.
P: ¿Aplicaciones objetivo?
A: Entornos de alto ruido.
Retroalimentación del codificador / PLC.
Líneas de control VFD (Variador de frecuencia).
Micrófono/Audio PA (señales de nivel de micrófono).
Comunicación de datos RS-232 / RS-485.
P: ¿Durabilidad en exteriores?
A: No. La funda de PVC estándar se degrada bajo la radiación UV.
Recomendación: Instalar en conducto o solicitar Funda negra resistente a los rayos UV (Pedido personalizado).
P: ¿Códigos de seguridad contra incendios?
A: Opciones personalizables.
ZR-RVVP: Retardante de llama (IEC 60332-1).
NH-RVVP: Resistente al fuego (IEC 60331).
WDZ-RVVP: Lámparas de baja emisión de humo y sin halógenos (LSZH) para infraestructuras públicas.
