Conoscere la valutazione dell'amplificatore di a Filo calibro 10 è una considerazione critica per coloro che si avventurano nel mondo dei sistemi elettrici o delle installazioni di cablaggio L'ampiezza di un filo o la capacità di trasporto di corrente del filo agisce come un diretto colpevole dietro un sistema efficiente o un sistema non sicuro Questo blog funziona come una guida approfondita per quanto riguarda le capacità e le restrizioni di un filo di 10 calibri, aiutandoti così a prendere decisioni che sono informate da fattori come codici elettrici, considerazioni sulla temperatura e vincoli specifici dell'applicazione Sia che lavori sul campo a tempo pieno o con i fili durante il fine settimana, o semplicemente desideri un po 'di chiarezza sul cablaggio elettrico, questa panoramica elaborata ti aiuterà a cogliere i punti chiave per assicurarti che l'operazione funzioni in modo sicuro e affidabile.

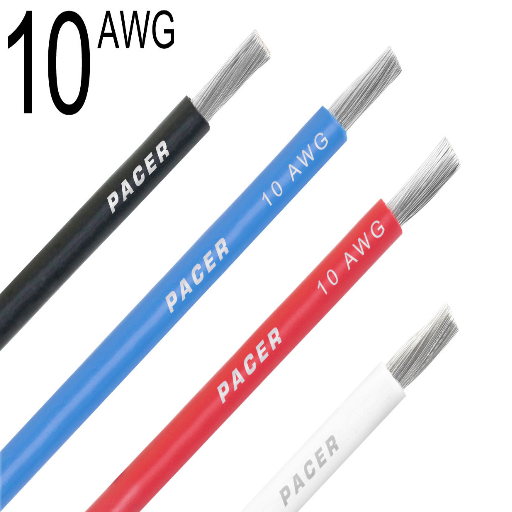

Introduzione al filo calibro 10
Chiamato anche filo calibro 10 o con un nome informale, questo è un tipico conduttore elettrico destinato a molti usi residenziali, commerciali e industriali È noto per trasportare in modo appropriato carichi elettrici moderati per una manipolazione sicura pur essendo di natura durevole Il filo in condizioni normali può trasportare una corrente massima di 30 ampere ed è frequentemente impiegato per circuiti in apparecchi come scaldabagni, condizionatori d'aria e strumenti pesanti Le sue dimensioni danno una certa flessibilità e una certa resistenza, motivo per cui può essere utilizzato in una varietà di installazioni Controlla i codici elettrici locali e le linee guida per garantire il corretto utilizzo e la conformità alla sicurezza.
Che cosa è 10 Gauge Wire?
Un filo di calibro 10 è un cavo elettrico che è considerato moderatamente spesso e in grado di trasportare carichi elettrici pesanti Ha un diametro di circa 0,1019 pollici (2,58826 mm) senza isolamento, e in sistemi elettrici residenziali, commerciali e industriali, è prevalentemente utilizzato Rileva una capacità di carico corrente fino a 30 ampere, anche se questo valore potrebbe cambiare a seconda del tipo di isolamento, temperatura dell'ambiente, o condizioni di installazione.
Questo è un filo utilizzato per il cablaggio di apparecchi pesanti come scaldabagni o condizionatori d'aria, e vecchie stufe elettriche, o per utensili elettrici per carichi pesanti Viene utilizzato anche in circuiti che necessitano di un bel po 'di robustezza, bassa resistenza e potenza trasmessa nella potenza di trasmissione A seconda dell'isolante, diciamo THHN, THWN, o UF-B, il filo può essere utilizzato all'interno, all'esterno e anche sottoterra Se lo si desidera per applicazioni all'esterno, UF-B è valutato per l'uso di sepoltura esterna e diretta, che è perfetto.
Con il filo di 10 gauge, corse estese possono produrre cadute di tensione che indurrebbero inefficienza e prestazioni irregolari; quindi, prestare attenzione alla caduta di tensione diventa imperativo Secondo le carte mediche, il filo di rame di 10 gauge può erogare 30 ampere abbastanza comodamente con una caduta di tensione molto leggera nelle brevi distanze, ma per corse più lunghe (maggiori di 50 piedi), alcune considerazioni dovrebbero essere date alle regolazioni per mantenere il dispositivo funzionante correttamente Oltre alla lunghezza, la conduttività del filo, sia rame che alluminio, differisce; il rame è molto apprezzato per un migliore comportamento elettrico e per l'affidabilità a lungo termine.
Osservare sempre i codici elettrici locali, come i codici NEC, e consultare un esperto se necessario per accertare che tutte le installazioni rientrino nelle norme di sicurezza.
Usi comuni del filo calibro 10
Il filo di calibro 10 viene utilizzato per una varietà di usi nei settori residenziale, commerciale e industriale grazie alla sua capacità e al suo equilibrio dimensionale. Il filo subisce processi che forniscono moderatamente potenza. Alcuni degli usi specifici del calibro 10 includono:
Circuiti elettrici per apparecchi
Molti elettrodomestici per la casa, inclusi scaldacqua elettrici, sistemi di condizionamento dell'aria e lavatrici, necessitano di un filo calibro 10 per i loro circuiti. Funziona per trasportare correnti fino a 30 A, il che lo rende eccellente per i dispositivi ad alta richiesta di energia. Ad esempio, uno scaldabagno elettrico potrebbe assorbire corrente fino a 25 A e la capacità di trasporto di corrente del filo calibro 10 rientra perfettamente in 25 A.
Cablaggio Interno
Il cablaggio interno si riferisce al cablaggio che viene installato all'interno delle pareti o dei soffitti degli edifici, viene utilizzato principalmente negli edifici residenziali e negli esercizi commerciali più piccoli Il cablaggio interno consiste nel collegare vari carichi e punti luce dal quadro di distribuzione (DB), che ottiene la sua fornitura dal contatore elettrico o dal pannello di servizio principale.
Caricabatterie EV (veicoli elettrici)
Con il crescente tasso di adozione dei veicoli elettrici in tutto il mondo, è nata la necessità di posare circuiti speciali con cavi di calibro 10. tutti i caricabatterie EV di livello 2 funzionano con un sistema da 240 volt e in genere disegnano circa 20-30 ampere, ben entro i limiti del filo di calibro 10 con un'installazione adeguata.
Progetti di rimodellamento domestico
In genere, il filo calibro 10 viene utilizzato nei lavori di modifica, soprattutto quando in cucina avviene un aggiornamento dell'impianto elettrico, poiché elettrodomestici come forni e microonde richiedono alimentazioni più elevate.
Applicazioni Aggiuntive
- Cablaggio esterno: Il cablaggio esterno è quello installato sui pali con la terra che è il riferimento, sia esso una linea di distribuzione o qualsiasi cavo a bassa tensione solitamente installato sui pali Questi includono cavi a bassa tensione, cavi ad alta tensione e cavi telefonici di comunicazione Il cablaggio esterno è costituito da cablaggio tecnico per trasformatori, fornitura di edifici e illuminazione aerea.
- Cablaggio dell'area: Il cablaggio di area è completamente diverso dal cablaggio esterno, cavo e interno Fondamentalmente è il cablaggio fatto all'aperto, o prendere una linea di tubo sospesa come esempio A condizione che tali tipi di cablaggio siano adeguatamente isolati per le condizioni esterne e ben protetti, non dovrebbe presentare alcun pericolo o problema Il cablaggio fatto nei parchi è chiamato area-wire.
Quando si tratta di fili di calibro 10, determinare il requisito di amperaggio dell'applicazione e consentire qualsiasi caduta di tensione associata alla distanza da coprire Inoltre, garantire che l'isolamento che copre il filo sia valutato per la condizione specifica nel sito di installazione, come essere adatto per il tempo esterno o resistenza a temperature più elevate.
Importanza delle valutazioni Amp
Informazioni critiche sulla sicurezza
Le valutazioni amperometriche, o valutazioni amperaggio, sono vitali per mantenere l'uso sicuro ed efficiente dei sistemi elettrici Queste valutazioni indicano la corrente massima che può passare attraverso un filo, un circuito o un dispositivo senza che si riscaldi al punto da diventare un pericolo di incendio Nella selezione del filo per un'applicazione, la classificazione dell'amplificatore dovrebbe corrispondere al carico In genere, il filo calibro 10 può supportare fino a 30 ampere; tuttavia, varia in base alla temperatura ambiente, al tipo di isolamento e alle configurazioni di installazione.
Il minor grado di amplificazione di un filo può portare al surriscaldamento del filo stesso, al deterioramento dell'isolamento e ad eventuali guasti elettrici. Al contrario, una sovrastima del limite dell'amplificatore manterrà il pagamento inutilmente mantenendo l'inefficienza. Le cadute di tensione si verificano anche durante lunghe corse di cavi e svolgono un ruolo sostanziale; devono essere presi in considerazione per preservare le prestazioni e gli standard di sicurezza. L'adesione alle classificazioni degli amplificatori prescrive la possibilità di incidenti, garantisce che il sistema rientri nei codici normativi (come i requisiti NEC) e massimizza la durata degli impianti elettrici.

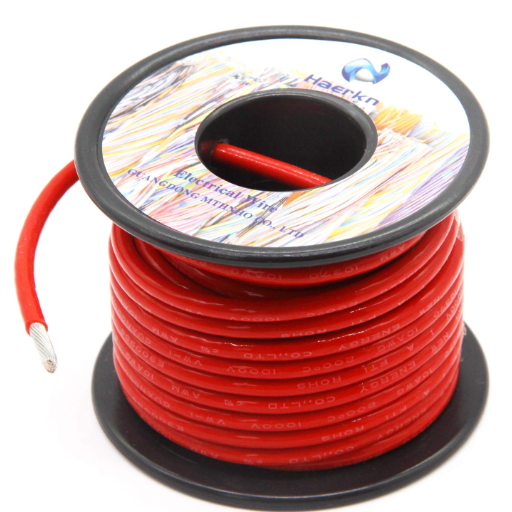

Amp Rating di 10 Gauge Wire
La capacità di carico corrente del calibro 10 del cavo varia secondo molte cose, compreso il tipo del cavo, l'isolamento, la temperatura ambiente ed i fattori relativi all'applicazione Nell'ultimo numero del NEC, per esempio, un filo di rame di calibro 10 nelle condizioni di lavoro normali, quando isolato solitamente da quale THHN/THWN, sarà in grado di trasportare sicuro un carico di 30 ampere Tuttavia, dovuto ai fattori di declassamento, per esempio, le temperature ambientali elevate, le situazioni di riempimento del condotto, o le lunghe distanze nel funzionamento dei fili, le regolazioni potrebbero essere richieste per evitare le cadute di tensione o gli scenari severi di riscaldamento Quindi lavorare in riferimento alle istruzioni dei produttori e alle tabelle NEC per confermare tutti gli standard sono soddisfatti con le prestazioni perfette del vostro sistema.
Definire l'ampiezza e la sua rilevanza
L'ampiezza, essendo la corrente elettrica massima che un conduttore può trasportare in sicurezza senza eccessivo accumulo del proprio calore, diventa un fattore che è molto importante considerare in considerazioni di ingegneria elettrica e di sicurezza Il valore dell'ampiezza dipende da diversi parametri, tra cui la costruzione del conduttore (ad esempio, rame o alluminio), il tipo di isolamento, la temperatura ambiente e le condizioni di funzionamento del filo (in aria libera o racchiuso da un condotto) È imperativo che venga scelta la giusta ampiezza al fine di evitare surriscaldamenti, pericoli di incendio e perdite di energia I fattori di derivazione devono essere considerati quando si determina l'ampiezza mediante calcolo, come specificato dal NEC: alcuni esempi sono regolazioni considerando la temperatura ambiente che sale oltre i 30 °C (86 °F) o diversi conduttori posti in una pista La determinazione dell'ampiezza diventa la chiave di volta nella protezione dell'impianto elettrico mentre si registra la sua conformità agli standard di sicurezza.
Quanti amplificatori possono gestire il filo calibro 10?
Secondo il National Electrical Code (NEC) e gli standard di settore generalmente accettati, il cablaggio a 10 calibri è comunemente considerato classificato per 30 ampere in condizioni normali Ciò presupponeva che il filo fosse di rame e fosse valutato a 60 °C (140 °F) Le variazioni di ampiezza, tuttavia, potrebbero essere presenti a causa di fattori quali il tipo di isolamento, la temperatura ambiente o le condizioni di installazione (ad esempio, raggruppamento di fili nello stesso condotto) Ad esempio, i fili di calibro 10 aventi un isolamento valutato per una temperatura più elevata, come 75 °C o 90 °C, potrebbero portare valori di ampiezza leggermente più elevati prima di applicare eventuali fattori di declassamento È quindi necessario consultare le tabelle NEC e considerare tutti i derating applicabili al fine di avere un'ampiezza esatta per una determinata applicazione con sicurezza e precisione.
Fattori che influenzano le valutazioni dell'ampiezza del filo
L'ampiezza o la capacità di trasporto della corrente è influenzata da diversi fattori chiave Si tratta di materiali conduttori come rame o alluminio, che conferiscono al filo conduttività e resistenza opposta; il rame avrà una conduttività più elevata e quindi un'ampiezza più elevata rispetto a un filo di alluminio dello stesso calibro Un altro fattore che influisce negativamente sull'ampiezza è il tipo di isolamento sul filo Se l'isolamento può resistere a temperature elevate, allora consentirà al filo di trasportare più corrente in sicurezza.
- Materiale del conduttore: Differenze di conducibilità rame vs alluminio
- Tipo di isolamento: La valutazione della temperatura influisce sulla capacità attuale
- Temperatura ambiente: Temperature più elevate riducono l'ampiezza
- Metodo di installazione: Il raggruppamento dei condotti crea accumulo di calore
- Lunghezza del filo: Le corse più lunghe aumentano le considerazioni sulla caduta di tensione
Oltre a ciò, anche condizioni come la temperatura ambiente influenzeranno l'ampiezza A temperature ambiente più elevate, il filo avrà meno calore da dissipare; quindi, avrà meno corrente ammissibile I problemi di installazione influiscono anche sull'ampiezza, uno di essi è il raggruppamento di diversi fili in un unico condotto Un altro fattore di declassamento è l'accumulo di temperatura all'interno di un condotto così stretto da far sì che i fili diventino troppo caldi Tali condizioni sono rappresentate in tabelle dettagliate e linee guida specificate da standard, come il Codice elettrico nazionale (NEC), per fornire un calcolo veramente accurato dell'ampiezza consentita se tutti i valori di ampiezza per tali installazioni vengono presi pienamente in considerazione L'adesione a tali linee guida garantisce efficienza e sicurezza.
Confronto tra filo calibro 10 e altri fili calibro
| Calibro filo | Diametro (pollici) | Ampiezza (Rame) | Applicazioni Tipiche | Fattore di costo |
|---|---|---|---|---|
| 8 AWG | 0.1285 | 40-55 A | Gamme elettriche, grandi elettrodomestici | Più alto |
| 10 AWG | 0.1019 | 30 amplificatori | Scaldabagni, unità CA, essiccatori | Moderato |
| 12 AWG | 0.0808 | 20 amplificatori | Punti vendita generali, illuminazione | Inferiore |
| 14 AWG | 0.0641 | 15 amplificatori | Illuminazione di base, piccoli elettrodomestici | Più basso |
Mentre includono alcuni fattori in confronto sono la capacità di carico di corrente per un conduttore, l'esecuzione di operazioni per dimensioni fisiche e l'idoneità per la rispettiva applicazione In condizioni normali, un filo di 10 calibri può prendere 30 ampere di corrente all'ampiezza Considerando che i fili di 8 calibri sono un po 'meglio su questo fronte, capace di correnti di 40 ampere (per inciso, questa capacità dipende dallo spessore in dia. o resistenza) Al contrario, il filo più sottile, o uno di diametro più piccolo, forse 12-gauge in questo caso, si limita ad un'ampiezza di 20 Questa minore ampiezza non si adatta bene alle operazioni pesanti Maggiore in dimensioni di filo di 10 calibri, un filo di 8, per esempio, è più difficile da piegare e installare; forse molto più difficile da piegare che l'installazione richiederà più tempo e denaro La scelta di una dimensione del filo dipende dal carico elettrico, dalla caduta di tensione consentita e dalle linee guida NEC.
10 AWG contro 8 AWG: confronto di ampiezza
La differenza principale tra 10 fili AWG e 8 AWG è la loro ampiezza e usi Un normale 10 AWG consente tipicamente un massimo di 30 ampere, considerati circuiti a medio carico, come per scaldabagni o condizionatori Detto questo, un filo da 8 AWG sarà valutato più vicino a 40 a 55 ampere, a seconda del tipo di isolamento e del metodo di installazione, ed è quindi adatto per applicazioni pesanti come gamme elettriche e sottopannelli.
Poiché il filo da 8 AWG ha un diametro maggiore, presenta una resistenza relativamente inferiore e le situazioni di caduta di tensione hanno prestazioni migliori su lunghe distanze, quindi ideali per il cablaggio lungo. Questo filo è anche meno flessibile e più costoso del tipo da 10 AWG. Pertanto, la scelta tra questi due indicatori si basa su requisiti di carico specifici, lunghezza del circuito e conformità ai requisiti NEC relativi alle dimensioni del filo e ai parametri di sicurezza.
Comprendere le differenze nelle valutazioni Amp
Un amperaggio, o ampiezza, è la corrente elettrica massima che un filo può trasportare in sicurezza senza far diventare il filo insopportabilmente caldo, In normali situazioni di conduttori in rame, un filo da 8 AWG può sopportare una corrente massima di 55 ampere, mentre un 10 AWG può contenere fino a 30 A. Questi sono, tuttavia, influenzati da fattori come il tipo di materiale del conduttore di filo, la temperatura ambiente e se il filo è installato in aria libera, condotto o sottoterra.
I circuiti più lunghi subiranno spesso alcune cadute di tensione e richiederanno quindi un filo più spesso, come 8 AWG, anche se il carico è inferiore a 30 A. Al contrario, corse più brevi con carichi più leggeri possono richiedere 10 AWG. Un altro fattore è la guida che il NEC (National Electrical Code) stabilisce rispetto alle regolazioni dell'ampacità, dovute a condizioni ambientali o al raggruppamento di fili.
In ultima analisi, il misuratore del filo di raccordo è quello la cui considerazione terrà conto di tutte le componenti della domanda attuale, della distanza, della caduta di tensione e della considerazione dei rispettivi requisiti di codice. Pertanto, la scelta del misuratore di filo sbagliato comporterà esplosioni dovute a surriscaldamento, inefficienza energetica o addirittura pericolo di incendio; tutti questi illustrano l'importanza della precisione e della conformità con gli impianti elettrici.
Quando scegliere 10 Gauge rispetto ad altre dimensioni
La selezione del filo di calibro 10 è considerata nei casi in cui i carichi di corrente più elevati devono essere supportati con una caduta di tensione minima Solitamente, per i circuiti con potenza nominale fino a 30 ampere-carichi maggiori imposti dall'uso di apparecchi pesanti come scaldacqua elettrici, asciugabiancheria o alcuni sistemi HVAC, viene utilizzato il filo dimensionale. Nella maggior parte dei casi, si consiglia di selezionare circuiti con lunghezze superiori a distanze inferiori ma entro i limiti stabiliti nel calcolo della caduta di tensione, quasi 100 piedi, per la massima efficienza.
Per un migliore trasporto di corrente e una minore resistenza alla generazione di calore, è stato utilizzato un filo di calibro 10 rispetto a calibri più piccoli come un filo di calibro 12 o 14 ~ 10. Poiché l'effetto di trascinamento più duro qui è imperfetto e compromette principalmente la durezza, l'incapacità dura più a lungo per l'applicazione DC Charged. Si tratta, quindi, di una scelta importante dal punto di vista della sicurezza per l'adempimento di tutti i requisiti in un campo elettrico domestico o simili. Si consiglia di rispettare sempre i codici elettrici locali e gli standard sul dimensionamento dei cavi per garantire prestazioni e sicurezza.

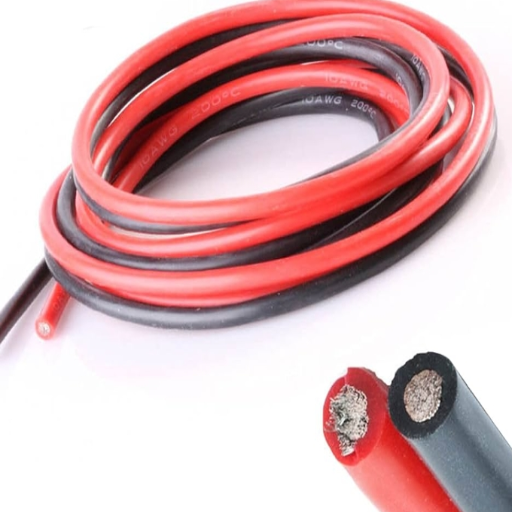

Applicazioni pratiche e considerazioni
Quando si seleziona il cablaggio per un sistema elettrico, il tipo di cablaggio dipende, tra gli altri fattori, dall'amperaggio e dalla tensione del circuito, dalle condizioni ambientali e dal carico sottoposto a manutenzione. Ad esempio, gli apparecchi ad alto carico come il riscaldamento, la ventilazione e i sistemi di condizionamento dell'aria (HVAC) generalmente richiedono un cablaggio di spessore più pesante in modo che il cablaggio non perda energia e calore. D'altra parte, se si tratta di un'applicazione esterna, potrebbe essere necessario valutare adeguatamente l'isolamento per resistere all'umidità e all'esposizione ai raggi UV. Anche il materiale conduttore è un punto da considerare; ad esempio, si tratta di rame o alluminio? Ciascuno di essi offre diverse proprietà conduttive e di vita. Se vengono rispettati i codici elettrici locali e vengono effettuate ispezioni periodiche, ciò garantisce l'evitamento di un pericolo, efficienza e longevità del sistema.
Progetti elettrici adatti per cavi calibro 10
Il filo calibro 10 è una scelta popolare tra gli elettricisti per progetti di cablaggio residenziale, commerciale e industriale perché fornisce un eccellente equilibrio tra conduttività e resistenza. È particolarmente adatto per cablaggi che trasportano fino a 30 ampere. Esempi tipici includono il cablaggio per scaldacqua elettrici, asciugatrici e condizionatori d'aria per finestre. È anche commercializzato per l'uso in circuiti da 240 volt che trasportano energia a grandi apparecchiature come forni e utensili elettrici.
Per lavori all'aperto o corse di filo più lunghe in cui è imperativo ridurre al minimo la caduta di tensione sulla distanza, il filo calibro 10 è la scelta migliore grazie alla sua capacità di lavorare a carichi più elevati È anche comunemente usato nei sistemi di cablaggio a bassa tensione come quelli per l'illuminazione del paesaggio e i pannelli solari Scegli il filo calibro 10 con un grado di isolamento che si adatta ai requisiti del lavoro e soddisfa il codice elettrico locale, come THHN o UF-B, per la sicurezza e la funzione nel tuo progetto.
Considerazioni di sicurezza e migliori pratiche
Linee guida essenziali sulla sicurezza
La pratica sicura per il cablaggio elettrico deve essere sempre osservata in tutte le fasi del lavoro per prevenire incendi e pericoli potenzialmente letali, tra cui elettrocuzione e guasti alle apparecchiature Una pratica comune dovrebbe essere quella di spegnere i circuiti al pannello interruttore prima che qualsiasi lavoro possa iniziare, con test di tensione per confermarlo Assicurarsi che gli strumenti di protezione siano in uso, come guanti isolati e occhiali di sicurezza, che prevengano incidenti durante l'installazione o le riparazioni Assicurarsi che tutte le attività siano eseguite secondo i requisiti del Codice elettrico nazionale (NEC), mantenendo la posizione legale e la funzionalità completa del sistema.
- Selezionare la dimensione del conduttore e il tipo di isolamento, compatibile con la temperatura operativa del sistema, la corrente e l'ambiente circostante, proteggendo così da qualsiasi surriscaldamento o degrado.
- I collegamenti devono essere stretti, garantendo la presenza di dadi o morsettiere adatte per la giunzione richiesta Evitare il sovraccarico dei circuiti; calcolare preventivamente i requisiti di carico, quindi installare i migliori interruttori o fusibili classificati alla corrente prevista.
- Utilizzare involucri e cablaggi resistenti alle intemperie per l'esposizione in installazioni in ambienti esterni o umidi, come UF (Underground Feeder) o THWN (rivestito in nylon termoplastico resistente al calore e all'acqua).
- Consultare sempre un elettricista esperto per le imprese più complesse perché le loro conoscenze aiutano a ridurre i rischi di installazione e rendono l'installazione duratura.
Calcolo dei requisiti di potenza con filo calibro 10
Formula di calcolo del wattaggio
Ampiezza e tensione avranno importanza nel decidere la capacità di potenza per il filo di calibro 10, così come altre condizioni del circuito. Il filo di rame di calibro 10 avrà una lettura massima dell'amplificatore di circa 30 nelle installazioni standard come fornito dal NEC. Per le potenze nominali di potenza, questa potenza nominale dell'amplificatore viene moltiplicata per la tensione nominale del circuito.
Esempi:
- Circuito 120V: 120 volt×30 ampere = 3.600 watt
- Circuito 240V: 240 volt×30 ampere = 7.200 watt
Altri fattori, come la caduta di tensione, devono essere considerati, soprattutto con lunghi passaggi del filo, e il filo deve trasportare corrente sufficiente senza la perdita di energia o calore Quando il funzionamento è più lungo di 50 piedi, la caduta di tensione diventa un problema per il quale dovranno essere realizzate disposizioni compensative: una dimensione maggiore del cavo o un'installazione di carico minore Allo stesso modo, confermare sempre che gli interruttori o i fusibili installati sul circuito corrispondono alla capacità di corrente nominale, anche una misura di sicurezza secondo le normative.

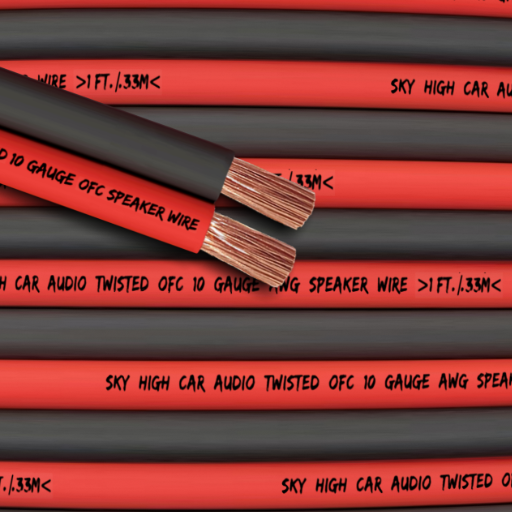

Considerazioni sulla maniglia del filo e sulla sicurezza
I diversi tipi e dimensioni di filo sono utilizzati per varie cose, comprese eventuali azioni di gestione del filo e considerazioni di sicurezza in essi contenute Un buon isolamento su un filo non dovrebbe mai essere compromesso per evitare cortocircuiti, urti o persino incendi Gestire i fili solo con strumenti isolati e non lavorare mai su circuiti sotto tensione per la propria sicurezza Installare l'interruttore o il fusibile correttamente valutato per il circuito per proteggerlo dalla sovracorrente e osservare tutti i codici elettrici locali/nazionali Per lunghezze di filo più lunghe, è possibile ridurre la caduta di tensione sia aumentando l'indicatore del filo sia elaborando un design che riduca il carico, che in tal modo consenta all'intero sistema di funzionare in modo efficiente e sicuro Una corretta messa a terra e un'ispezione regolare dei collegamenti miglioreranno la temperatura e la sicurezza della connessione.
Gestione corretta del filo calibro 10
Quando si maneggia un filo di calibro 10, è meglio seguire procedure esperte al fine di realizzare sia l'efficienza che la sicurezza Questa dimensione del filo è normalmente impiegata in circuiti da 30 A, come quelli per scaldacqua elettrici, asciugatrici o grandi apparecchi Per una corretta movimentazione, considerare:
Capacità e compatibilità attuali
Un filo di calibro 10 ha un'ampiezza di 30 ampere in condizioni normali Dovrebbe essere utilizzato solo con un interruttore automatico o un fusibile della potenza nominale appropriata (ad esempio, 30 ampere) per evitare che il filo si surriscaldi o provochi un incendio Non utilizzarlo su alcun dispositivo che richieda una capacità di corrente più elevata, poiché ciò potrebbe compromettere l'integrità del circuito.
Il filo più lungo scorre oltre i 50 piedi deve tenere conto della caduta di tensione, tentando di mantenere il circuito efficiente Se la caduta è oltre 3%, allora o utilizzare un filo più grande per abbassare davvero la resistenza o dividere il carico in modo tale da consentire corse più brevi dove c'è un'opportunità Non riuscire a correggere la caduta di tensione porta con sé prestazioni ridotte dell'apparecchio o inefficienza del sistema.
Isolamento adeguato e specifiche ambientali
L'isolamento deve essere appropriato per l'ambiente in cui è installato In altre parole, un'installazione esterna o in posizione umida richiederà un filo con isolamento resistente agli agenti atmosferici, come THWN o UF-B, in conformità con il codice elettrico Assicurarsi sempre che l'isolamento del filo si adatti alle esigenze di quel particolare ambiente, che si tratti di temperatura o umidità.
Connessioni e terminali sicuri
Utilizzare dispositivi fabbricati rigorosamente per questa dimensione del filo quando si effettuano terminazioni del filo di calibro 10 in modo che le connessioni siano sempre sicure Le connessioni allentate possono iniziare ad arcuare, e c'è la possibilità di surriscaldamento Inoltre, l'uso di composti anti-ossidanti sui terminali nel cablaggio in alluminio promuove una migliore conduttività e crea un'installazione più sicura.
Buone pratiche di installazione
Tutte le installazioni devono seguire le disposizioni del Codice elettrico nazionale (NEC) e qualsiasi modifica municipale applicabile. Dovrebbero essere garantiti un'adeguata messa a terra, una costruzione saldamente sicura e l'uso di un condotto protettivo laddove l'esposizione sia inevitabile a causa di danni fisici o minacce ambientali.
In conformità a queste istruzioni menzionate e lavorando con fonti affidabili, l'ispettore domestico, il tecnico o il proprietario della casa possono abilmente realizzare installazioni sicure e garantite utilizzando filo calibro 10.
Misure di sicurezza per applicazioni ad alto ampere
Protocollo di sicurezza ad alta corrente
La sicurezza viene sempre al primo posto, soprattutto quando si lavora con circuiti ad alta corrente Tutte le apparecchiature e i cablaggi devono essere classificati per il carico per evitare che si surriscaldino e si guastano I collegamenti devono essere stretti; in caso contrario, potrebbero verificarsi archi elettrici I circuiti vengono controllati per eventuali segni di usura o danni prima che siano energizzati Indosserò i miei dispositivi di protezione individuale (DPI), che potrebbero includere guanti isolati e occhiali di sicurezza, in tutte queste fasi E, naturalmente, mi assicuro sempre che i dispositivi di protezione del circuito, come interruttori o fusibili, siano classificati per la corrente Una pianificazione approfondita abbinata alla cura del più piccolo dettaglio mi consente di limitare sempre l'esposizione e mantenere un posto di lavoro sicuro.
Cosa evitare con il filo calibro 10
Errori critici da prevenire
Non superare mai i limiti di ampiezza del filo calibro 10 nella sua applicazione Per lo più, questo filo è fatto per resistere a 30 ampere di corrente in una serie di applicazioni, ma un sovraccarico e un calore porteranno rischi di incendio al gattino Il filo non deve mai essere utilizzato per circuiti che vanno più in alto in amperaggio a meno che il produttore o i codici elettrici locali non lo specifichino.
Non si può dire di più nemmeno per la procedura di installazione La mancata unione corretta delle estremità rende la resistenza e i cavi e i dispositivi inclini ad archi Assicurarsi di utilizzare gli strumenti giusti per i propri lavori in primo luogo, i connettori e i terminali a filo devono essere adeguati per connessioni sicure e affidabili.
In nessun caso un filo di calibro 10 deve essere utilizzato in ambienti in cui la disposizione per proteggere il filo da danni fisici è inadeguata, o nei casi in cui l'isolamento potrebbe essere soggetto a degrado a causa dell'esposizione agli estremi di temperatura, UV o fenomeni corrosivi Affinché il cablaggio sia sicuro ed efficacemente contenuto, è necessario utilizzare un condotto e un isolamento adeguati e aggiornati secondo gli standard NEC.
Fonti di riferimento
Ampiezza del cavo di alimentazione e analisi dei fattori influenti in funzione
Domande frequenti (FAQ)
Qual è l'ampiezza di questo filo calibro 10?
La valutazione comune per il filo di calibro 10 è di 30 ampere per uso generale, il che significa che dovrebbe trasportare in sicurezza questa corrente in condizioni normali È importante che la valutazione sia osservata in modo che il filo non diventi mai caldo durante il funzionamento o subisca danni.
Quanto calore genera una corrente attraverso il cablaggio a 10 AWG?
Il calore generato dalla corrente che scorre attraverso il filo da 10 AWG può essere pronunciato con carichi più pesanti La resistenza offerta dal filo aiuta la generazione di calore, quindi si dovrebbe sempre calcolare la corrente e la durata di utilizzo per evitare il surriscaldamento e garantire la sicurezza.
È un apparecchio cablato con filo conduttore calibro 10?
L'uso corretto del filo calibro 10 è per gli elettrodomestici che assorbono corrente più pesante, come forni ed essiccatori. Essere considerato un 30-amp wire, è adatto per dette applicazioni Dovrebbe, tuttavia, essere adeguatamente isolato e installato secondo i codici elettrici.
Qual è il carico massimo del filo calibro 10 in condizioni industriali?
Essendo industriale, il filo di 10 gauge è spesso valutato per correnti fino a 30A, a seconda delle condizioni di installazione e della temperatura ambiente, per distanze maggiori, è necessario tenere conto della caduta di tensione insieme alla scelta della dimensione del condotto attraverso il quale verrebbe eseguito.
In che modo la resistenza influisce sulle prestazioni di un filo?
La resistenza del filo fa sì che le prestazioni vengano sconvolte in un modo o nell'altro, causando la generazione di più calore mentre una corrente lo attraversa. Una maggiore resistenza può causare un maggiore riscaldamento, che può, a sua volta, compromettere la sicurezza e l'efficienza del filo, rendendo così necessario scegliere la dimensione appropriata da utilizzare per l'occasione.
Il filo calibro 10 è applicabile nei circoli automobilistici?
Gli usi automobilistici richiedono un filo da 10 awg, soprattutto per i componenti che possono assorbire elevata potenza, come avviatori o amplificatori. Grazie alla sua capacità di accogliere correnti di 30 A, è accettato come filo standard ad alta corrente per diversi sistemi elettrici nelle automobili.
Quale isolamento dovrebbe essere dato al filo calibro 10?
L'isolamento su filo calibro 10 può essere ottenuto al meglio mediante isolamento NM-B o PVC, entrambi i quali proteggono dall'umidità o dal calore. Ciò porta a un'installazione sicura ove possibile, soprattutto per allestimenti permanenti in cui la durata viene presa in considerazione.
