La guida definitiva al cavo corazzato da 120 mm: un'analisi approfondita degli elementi essenziali dei cavi di alimentazione

In termini di esecuzione di lavori con un circuito elettrico sovrapposto di livello industriale, il cavo corazzato da 120 mm è classificato come una delle parti dello schema di sistema. I cavi svolgono la funzione di base di consentire la fornitura di elettricità e potenza a macchinari e attrezzature industriali, nonché a vari edifici, aziende e progetti di costruzione su larga scala. In che modo un cavo armato da 120 mm ottiene la sua reputazione e quali potenziali vantaggi offre per compiti altamente impegnativi? Lo scopo di questo articolo è quello di raccogliere in un unico documento tutte le parti, i vantaggi e le tipologie di cavi armati da 120 mm, in modo da poter offrire schede da 120 mm di facile selezione per diverse applicazioni elettriche. So che molti ingegneri o responsabili di progetto si porrebbero molte domande specifiche sui cavi di alimentazione, ma vi assicuro che, dedicate un po' di tempo a leggere questo articolo, e i vostri dubbi su questa tecnologia fondamentale saranno dissipati.

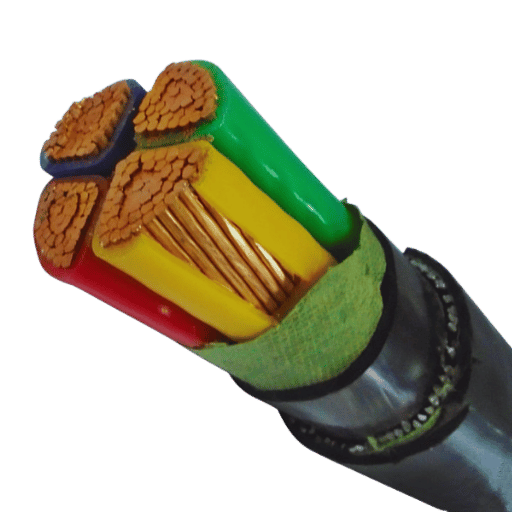

Cos'è un cavo armato da 120 mm?

Un cavo armato da 120 mm è progettato specificamente per la trasmissione di potenza e offre una protezione elevata. La sezione trasversale del conduttore, pari a 120 mm, indica un valore in grado di sopportare carichi di corrente significativi, e sia l'acciaio che l'alluminio offrono un'armatura eccellente grazie alle loro qualità protettive e meccaniche, che contribuiscono a sopportare le sollecitazioni fisiche. Questo rende il cavo adatto ad ambienti difficili, che si tratti di impianti industriali, cantieri edili con macchinari pesanti o installazioni sotterranee. L'affidabilità e le eccellenti prestazioni contribuiscono a fornire una distribuzione di energia costante e sicura durante le fasi critiche delle missioni.

Comprensione della composizione e della struttura dei cavi armati

Come qualsiasi altra costruzione di cavi, i cavi corazzati i cavi hanno molteplici funzioni essenziali Strati che garantiscono prestazioni, affidabilità e sicurezza ottimali in diversi contesti di utilizzo. Le parti più importanti dei cavi armati sono:

1. conduttori – Materiali realizzati in rame o alluminio, i costituenti interni dei cavi che servono come energia elettrica i portatori sono chiamati conduttori.
2. Strato isolante – Questo strato isolante è progettato per resistere al calore, alle sostanze chimiche e all'esposizione elettrica. È formato da cloruro di polivinile e polietilene, e allo stesso tempo funge da rivestimento protettivo per i conduttori reticolati.
3. Strato di lettiera – Lo strato intermedio di armatura e isolamento, denominato strato di supporto, serve a proteggere l'isolamento da eventuali danni durante l'installazione e lo spostamento del cavo.
4. armatura – Questo strato esterno è realizzato in fili d'acciaio, nastro d'acciaio o alluminio. Ha scopi multifunzionali, ma soprattutto difende l'armatura da aggressioni fisiche, sforzi e persino attacchi di animali.
5. Guaina esterna – Guaina è un termine usato per indicare il rivestimento costituito da materiali resistenti come PVC o polietilene. Protegge il cavo dall'esposizione a umidità, attrito, fuoriuscita di sostanze chimiche e radiazioni ultraviolette.

Grazie a questa disposizione, anche in condizioni di lavoro gravose, i cavi armati garantiscono un'affidabilità senza pari.

Principali applicazioni del cavo armato da 120 mm in ambienti industriali

Trasmissione e distribuzione di energia

• Nelle operazioni critiche all'interno degli impianti industriali, i cavi armati da 120 mm svolgono una funzione essenziale nella trasmissione di potenza ad alta capacità, consentendo una distribuzione di elettricità senza interruzioni durante le attività di importanza critica.

Installazioni sotterranee

• Questi cavi sono progettati specificamente per applicazioni interrate, il che consente loro di resistere alla pressione esterna e ai vincoli ambientali, rendendoli adatti alle reti elettriche sotterranee.

Ambienti pericolosi

• Utilizzati nei settori petrolifero e del gas, chimico e minerario, questi cavi vengono sottoposti a rigorosi test di resistenza meccanica, corrosiva e alle alte temperature, a dimostrazione della loro resistenza a questi elementi.

Sistemi di energia rinnovabile

• Grazie alla capacità di sostenere carichi elettrici elevati, questi i cavi sono utilizzati nell'energia solare aziende agricole e turbine eoliche.

Macchinari e attrezzature industriali

• Questi cavi forniscono e stabiliscono connessioni di controllo per grandi macchine industriali, garantendo prestazioni elevate negli ambienti difficili dei settori manifatturieri.

Progetti infrastrutturali

• Progettati per le reti elettriche sotterranee, questi cavi possono essere impiantati in progetti infrastrutturali su larga scala come aeroporti, ferrovie e centrali elettriche per garantire la distribuzione dell'elettricità in modo sicuro ed efficiente.

Applicazioni marine e offshore

• Grazie alla loro struttura resistente all'acqua e alla corrosione, questi cavi possono essere utilizzati su piattaforme offshore e in ambienti marini.

Le diverse applicazioni industriali illustrate sopra dimostrano l'importanza dei cavi armati da 120 mm nel mantenimento della sicurezza e dell'efficienza operativa.

Core vs. 5 Core: varianti e loro utilizzo

I cavi Core e 5 Core differiscono nel numero di conduttori: i cavi Core hanno meno conduttori per applicazioni più semplici, mentre i cavi 5 Core sono per sistemi più avanzati e ad alta potenza; i cavi armati da 120 mm sono cavi robusti con armatura in acciaio per applicazioni industriali e sotterranee.

Parametro	Nucleo	5 Core	Cavo corazzato da 120 mm
conduttori	Meno	5	3
Impiego	Semplice	Complesso	Industriale/Sotterraneo
Marchio	Basic	Migliorata	Filo d'acciaio corazzato
Tensione	Varie	Varie	600 / 1000V
Diametro	Minore	Maggiore	40.4mm
Corrente nominale	Abbassare	Più elevato	335 Amps
fodero	PVC	PVC	PVC
Internazionali	Varie	Varie	BS 5467
La temperatura	Varie	Varie	Massimo 90 ° C
Applicazioni	General	High Power	Strade, fabbriche, ecc.

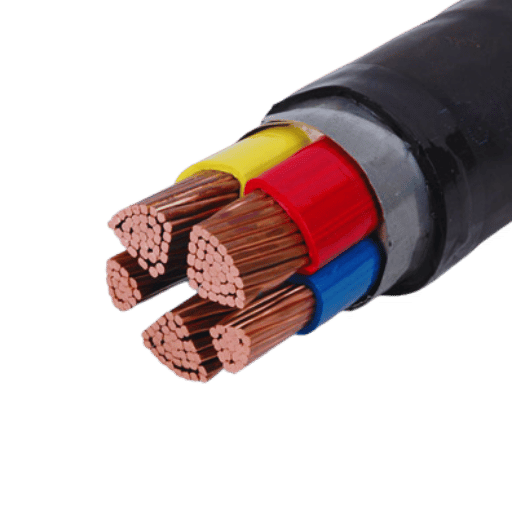

Perché scegliere un cavo armato in filo d'acciaio (SWA)?

Vantaggi dell'utilizzo di filo d'acciaio armato per installazioni elettriche

Protezione meccanica migliorata

• I cavi SWA offrono un livello di protezione meccanica senza pari, garantendo la massima durata in ambienti difficili. Le armature in filo d'acciaio proteggono i conduttori interni da danni fisici dovuti a urti, pressione o abrasione.

Resistenza ai rischi ambientali

• L'umidità, le sostanze chimiche e i raggi UV non intaccano l'armatura in acciaio, rendendola utilizzabile sia all'interno che all'esterno.

Sicurezza migliorata

• La costruzione SWA riduce al minimo il rischio di guasti elettrici, cortocircuiti e incendi, garantendo la sicurezza del personale e delle attrezzature.

Alta resistenza alla trazione

• I resistenti cavi SWA sopportano forti sollecitazioni meccaniche di trazione derivanti da installazioni estese su lunghe distanze.

Applicazioni versatili

• Grazie all'adattabilità in diversi scenari operativi, questi cavi vengono utilizzati per la distribuzione di energia e l'edilizia industriale, come così come i sistemi di alimentazione sotterranei.

Protezione elettromagnetica

• Utilizzo in installazioni sensibili I cavi SWA garantiscono prestazioni stabili e affidabili, protetti dalle interferenze elettromagnetiche (EMI) grazie all'armatura in filo di acciaio.

Longevità ed efficienza dei costi

• I cavi SWA in acciaio sono costruiti per una durata operativa a lungo termine che riduce la frequenza di sostituzione e la manutenzione costi.

L'integrazione di questi vantaggi rende più semplici le installazioni elettriche avanzate in vari settori grazie ai cavi SWA.

Confronto tra il cavo SWA e altri cavi armati

Le differenze più evidenti nel confronto tra altri cavi armati SWA, GSWB, AWA e STA, insieme a LSZH, SY e CSTA, includono lunghezza, flessibilità, peso, materiale, resistenza alla corrosione e utilizzi più specifici.

Di seguito una tabella comparativa di facile lettura:

Tipo di cavo	Materiale	Flessibilità	Peso	Corrosione	Forza	Applicazioni
SWA	Filo di acciaio	Basso	Forte	Moderato	Alto	Sotterraneo, all'aperto
GSWB	Acciaio intrecciato	Alto	Light	Alto	Moderato	Marina, offshore
AWA	Alluminio	Moderato	Light	Alto	Moderato	reti elettriche
S	Nastro d'acciaio	Basso	Moderato	Moderato	Moderato	Sepoltura diretta
LSZH	Resistente al fuoco	Moderato	Moderato	Alto	Moderato	Aree pubbliche
SY	Treccia d'acciaio	Alto	Moderato	Alto	Moderato	Linee industriali
CST	Nastro d'acciaio	Moderato	Light	Alto	Moderato	Telecomunicazioni, metropolitana

Come il cavo SWA corazzato con filo d'acciaio ne aumenta la durata

I cavi con armatura in filo d'acciaio (SWA) presentano uno strato esterno di fili d'acciaio che ne aumenta la durata. Questa armatura protegge il nucleo del cavo da danni fisici come schiacciamenti, urti o tensioni durante l'installazione e il funzionamento. Oltre a proteggere il cavo da danni fisici, il robusto strato esterno offre anche protezione da fattori ambientali come umidità, sostanze chimiche e temperature estreme. I cavi SWA proteggono inoltre la loro integrità in caso di sollecitazioni elevate, il che li rende ideali per applicazioni industriali e installazioni sotterranee. Tutti questi fattori garantiscono la resilienza dei cavi SWA anche in condizioni difficili.

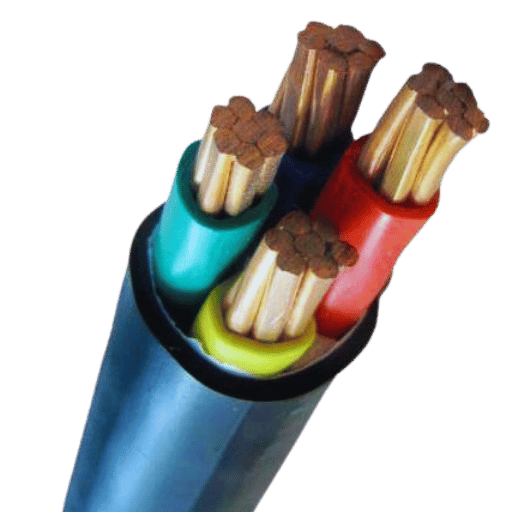

Come scegliere il tipo giusto di cavo armato da 120 mm?

Fattori da considerare quando si sceglie un cavo armato a 4 conduttori

1. Valutazione del cavo: Assicurarsi che il cavo sia dimensionato per le tensioni specifiche dell'applicazione, per evitare guasti o rotture dell'isolamento, senza dimenticare le esigenze dell'applicazione stessa.
2. Valutazione elettrica termica: Assicurarsi che il cavo non sia sovraccarico termicamente perché fornirà servizi elettrici.
3. Aree critiche: Valutare la negligenza nei confronti di umidità, sostanze chimiche, raggi UV o temperature estreme che potrebbero influire negativamente sulle prestazioni del cavo.
4. Lunghezza del percorso: Analizzare la lunghezza del percorso del cavo per evitare possibili cadute di tensione dovute alla distanza.
5. Protezione dagli impatti: Determinare il livello di stress o di impatto che verrà sostenuto nell'ambiente di installazione per sapere se l'armatura è adatta o meno.
6. Instradamento dei cavi: La scelta dell'isolamento e dell'armatura del cavo dipenderà in modo significativo dalla decisione se il cavo verrà posato sottoterra, fuori terra o in un condotto.
7. Norme e ordinanze locali: Assicurarsi che il cavo rispetti i codici e gli standard locali in materia di sicurezza e prestazioni.
8. Materiale o composizione del conduttore: Determinare se il conduttore sarà realizzato in rame o alluminio in base alla conduttività, al peso e al costo.
9. Disposizione geometrica: verificare che la configurazione a 4 core sia la più adatta al carico di contorno e all'impiego del sistema.
10. Selezione e classificazione: Assicuratevi che qualità, prestazioni e durata non superino i limiti di budget.
11. Scalabilità futura: Valutare se il cavo può supportare estensioni, aggiunte o modernizzazioni senza dover essere sostituito.

Comprensione delle specifiche dei cavi armati

I cavi armati con anima centrale presentano numerosi strati utilizzati per la protezione e vengono utilizzati in aree in cui sono richieste maggiore durata e affidabilità. Tra questi cavi armati, esaminiamo le seguenti specifiche:

1. Numero di nucleo: Questo fa riferimento alla quantità di conduzione collega un cavo ha. Può essere single-core o multi-core a seconda delle esigenze di potenza e connessione del sistema.
2. Tensione nominale: Stabilisce una relazione tra i livelli di tensione operativa del sistema. È tipicamente classificato in due livelli: bassa tensione (LV) e alta tensione (AT).
3. Tipo di armatura: Indica il grado di protezione utilizzato per proteggere il cavo dall'esposizione meccanica. I cavi possono essere rivestiti con un'armatura in filo d'acciaio (SWA), utilizzata per applicazioni generali, o con un'armatura in filo di alluminio, utilizzata quando si preferisce una struttura leggera.
4. Materiale isolante: Questa selezione di materiali consente al cavo di resistere a condizioni ambientali difficili, come l'esposizione a sostanze chimiche o all'umidità.
5. Resistenza ambientale: Descrive le prestazioni complessive del cavo in condizioni estreme, quali radiazioni UV, infiltrazioni d'acqua e temperature alte/basse.

Tenendo conto di queste caratteristiche, i cavi armati vengono selezionati per garantire la massima efficienza, garantendo al contempo affidabilità e sicurezza.

Perché i prodotti con cavi armati con anima dei migliori produttori sono importanti

I principali produttori di cavi armati con anima si concentrano su qualità, sicurezza e conformità agli standard di settore. I cavi armati con anima all'avanguardia vengono testati in condizioni estreme per garantirne l'affidabilità, offrendo durata e prestazioni eccezionali. Produttori rinomati utilizzano materiali e tecnologie all'avanguardia che migliorano la resistenza dei cavi armati con anima ai fattori ambientali e riducono le esigenze di manutenzione, prolungandone al contempo la durata utile. L'utilizzo di questi prodotti garantisce la conformità ai requisiti normativi, riduce i rischi di progetto e garantisce risparmi sui costi nel tempo.

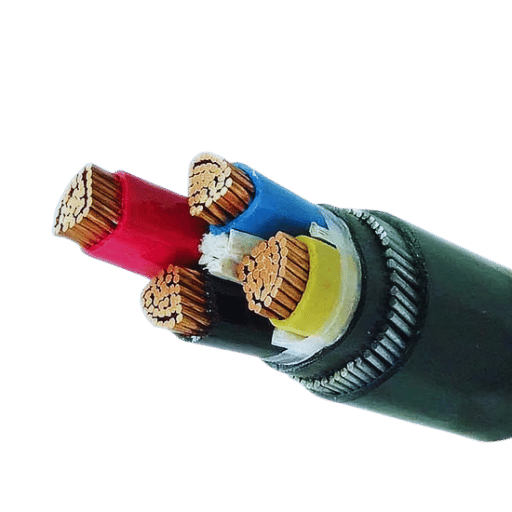

Esplorazione delle opzioni di cavi armati a 4 e 5 conduttori

Differenze tra cavi armati a 4 e 5 conduttori

La principale differenza tra cavi armati a 4 e 5 conduttori è che i cavi a 5 conduttori hanno un conduttore aggiuntivo, spesso utilizzato come conduttore neutro o di terra, mentre i cavi a 4 conduttori sono destinati principalmente a configurazioni trifase con terra.

Si prega di fare riferimento alla tabella sintetica riportata di seguito, che evidenzia le principali differenze.

Parametro	4-Core	5-Core
Core Count	4	5
Impiego	Trifase	Configurazioni flessibili
Opzione Terra	Esterno/Armatura	Nucleo interno
Costo	Abbassare	Più elevato
Facilità di installazione	Moderato	Più facile
Applicazioni	Impostazioni standard	Configurazioni complesse

Quando utilizzare il cavo armato a 120 conduttori da 4 mm

Il cavo armato a 120 conduttori da 4 mm viene spesso utilizzato in settori con un'elevata richiesta di trasmissione di corrente, come grandi impianti industriali, aziende commerciali o servizi di distribuzione di energia. È vantaggioso in luoghi in cui è richiesta protezione fisica, ad esempio in installazioni interrate o in aree soggette a forti forze meccaniche esterne. Questo cavo garantisce un'efficiente trasmissione di energia elettrica a lunga distanza anche in condizioni ambientali difficili. Fare sempre riferimento alla documentazione ingegneristica appropriata e ai parametri di progetto specifici per determinarne l'idoneità per la propria impresa.

Applicazioni del cavo armato a 5 conduttori nei sistemi elettrici complessi

1. Distribuzione di energia industriale: Utilizzato nelle fabbriche per la trasmissione sicura e affidabile dell'elettricità a macchine e attrezzature, resistendo nel contempo a condizioni meccaniche e ambientali difficili.
2. Cablaggio sotterraneo: Adatto per applicazioni che richiedono condotti interrati più in profondità poiché proteggono l'impianto elettrico dalla pressione del terreno, dall'umidità e dai danni involontari dovuti ai lavori di costruzione.
3. Rinnovabile energia sistemi: Vengono utilizzati nei sistemi di energia solare ed eolica per gestire le fluttuazioni della potenza erogata e per funzionare anche in condizioni meteorologiche avverse.
4. Progetti di infrastrutture urbane: Applicato nella costruzione di sistemi di trasporto, nonché di illuminazione pubblica e reti di servizi pubblici, dove è richiesta una trasmissione affidabile di energia.
5. Piattaforme Marine e Offshore: Garantisce una distribuzione elettrica sicura in ambienti altamente esposti ad acqua, sale e stress fisico.

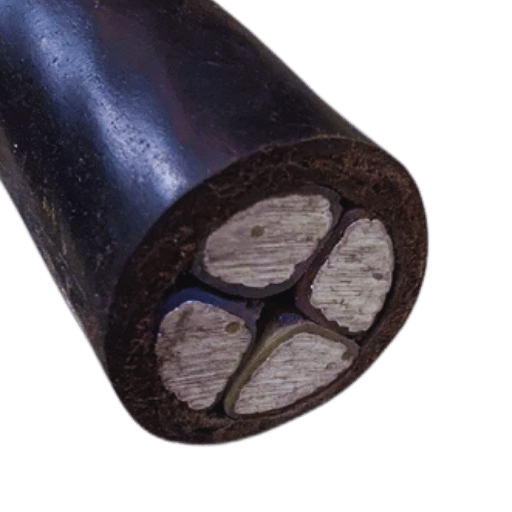

Comprendere le dinamiche dei prezzi dei cavi armati

Fattori che influenzano il prezzo del cavo armato a 4 conduttori sul mercato

1. Composizione del materiale: Il calibro delle leghe, inclusi i conduttori di rame e alluminio, nonché l'acciaio utilizzato per l'armatura, determineranno sempre il prezzo finale. In questo caso, materiali di qualità superiore si traducono in un maggiore investimento finanziario.
2. Dimensioni e specifiche del cavo: La stima dei costi prenderà in considerazione la sezione trasversale del conduttore, lo spessore dell'isolamento e dell'armatura, poiché questi due fattori rappresentano anche la soglia massima di prezzo, in quanto la domanda per la loro raffinatezza sarà direttamente correlata al valore aggiunto.
3. Domanda e offerta di mercato: Le limitazioni economiche e prevedibili delle risorse avranno un impatto sui prezzi a causa delle fluttuazioni telescopiche delle materie prime, dello squilibrio tra domanda e offerta, nonché della popolarità dei cavi armati a 4 pin.
4. Processo di fabbricazione: I costi di manodopera e operativi, insieme alla complessa efficienza delle fasi di produzione, contribuiscono ad aumentare il prezzo. Processi di produzione semplificati, pur contribuendo a ridurre al minimo gli sprechi, potrebbero aumentare i costi di investimento iniziali.
5. Requisiti di conformità e certificazione: Quanto più rigorosi sono gli standard industriali e le certificazioni richieste per la sicurezza, la qualità e la conformità ambientale, tanto più elevati saranno i costi aggiuntivi per i cavi.

Confronto tra i prezzi dei cavi SWA con armatura in filo d'acciaio e quelli delle alternative

Rispetto ai cavi GSWB, LSZH, AWA, SY e CSTA, che differiscono per flessibilità, resistenza al fuoco e rapporto costi-benefici, i cavi SWA offrono maggiore durata e protezione, anche se hanno un costo iniziale più elevato.

Parametro	SWA	GSWB	LSZH	AWA	SY	CST
Costo	Alto	Medio	Medio	Medio	Medio	Medio
La durata	Alto	Medio	Alto	Medio	Medio	Alto
Flessibilità	Basso	Alto	Medio	Basso	Alto	Medio
Sicurezza Antincendio	Basso	Basso	Alto	Basso	Basso	Medio
Peso	Alto	Basso	Medio	Basso	Basso	Basso
Usa caso	duro	Flessibile	A prova di fuoco	Singolo	Controllate	Telecomunicazione

Ottenere l'offerta migliore: consigli per trovare un cavo con prezzo di fabbrica

Per assicurarmi un'offerta via cavo a prezzo di fabbrica, ho iniziato cercando produttori affidabili, concentrandomi su aziende affermate con prezzi trasparenti. Monitoro attivamente siti come JOCA, che offre una vasta gamma di cavi di qualità direttamente dalla fabbrica. Per massimizzare l'efficienza dei costi senza sacrificare il valore, mi assicuro che vengano eseguiti tutti i controlli e le fasi pertinenti relativi a confronti di termini tecnici pre-acquisto, analisi delle specifiche tecniche e richieste di sconti per acquisti all'ingrosso.

Domande frequenti (FAQ)

D: A cosa serve un cavo armato da 120 mm?

R: Il cavo armato da 120 mm è progettato per scopi industriali ed elettrici. Funge da schermo di protezione meccanica e supporta anche installazioni interrate dirette. La sua struttura robusta gli consente di trasportare elettricità in più punti in modo sicuro ed efficiente.

D: Come posso acquistare il cavo armato con anima da 120 mm più adatto?

R: Un professionista aiuta i clienti a determinare lo scopo principale dell'utilizzo di un cavo armato con anima da 120 mm. È fondamentale per l'applicazione, l'ambiente e il risultato desiderato. Con un esperto, il cliente non avrà problemi a scegliere un cavo da 120 mm con rame intrecciato.

D: Perché Huadong è la scelta giusta per le tue esigenze in fatto di cavi armati?

R: Huadong è leader del settore per quanto riguarda i cavi armati. È specializzata in cavi armati con anima da 120 mm, rigorosamente testati per affidabilità e durata. Garantisce che tutti i suoi cavi soddisfino gli standard richiesti, rendendoli essenziali per le applicazioni tecnologiche moderne.

D: Qual è l'applicazione del cavo armato unipolare?

R: I cavi unipolari armati sono spesso impiegati nei sistemi di distribuzione di energia dove sono richiesti elevati livelli di protezione meccanica. Possono operare in ambienti in cui il cavo è soggetto a sollecitazioni meccaniche.

D: Perché nei cavi armati viene utilizzato il rame intrecciato?

R: Il rame intrecciato viene utilizzato nei cavi armati per la sua flessibilità, maggiore conduttività e resistenza alla corrosione, che rendono questi cavi adatti a condizioni estreme, garantendo al contempo l'affidabilità operativa.

D: Quali standard si applicano ai cavi SWA con armatura metallica?

A: SWA cavi corazzati sono prodotti in conformità a determinati standard locali e internazionali che ne garantiscono l'idoneità industriale e una conduzione di energia affidabile e sicura.

D: Qual è il vantaggio principale dell'utilizzo di un cavo armato in filo di acciaio?

R: Il suo vantaggio principale è la capacità di sopportare diverse sollecitazioni meccaniche elevate, ideale per l'impiego in applicazioni industriali in cui i cavi sono soggetti a pressione o urti.

D: Quali sono i vantaggi dell'utilizzo di cavi isolati in XLPE su cavi armati in termini di resistenza al calore e all'abrasione?

R: I cavi isolati in XLPE sui cavi armati hanno un grande impatto su calore e abrasione. L'XLPE ha un forte vantaggio in quanto aiuta a resistere a insulti elettrici e pressioni meccaniche sui cavi, il che migliora economicamente l'efficacia del cavo su calore e abrasioni, prolungandone al contempo la durata.

D: I cavi armati da 120 mm sono adatti anche per l'uso in ambienti esterni?

R: I cavi armati da 120 mm sono adatti all'uso in ambienti esterni, anche in base alle loro caratteristiche. Grazie alla loro ampia costruzione, questi cavi funzionano efficacemente sia in ambienti interni che esterni.

Fonti di riferimento

1. Una nuova analisi basata sulla matrice tridimensionale delle celle multiconduttore applicata a un cavo armato a tre conduttori

• Autori: R. Benato, S. Sessa
• Pubblicato il: 1 Agosto 2018
• Sommario: L'articolo propone un'analisi basata su matrici di cavi armati a tre conduttori che estrapola l'analisi delle celle multiconduttore. Lo studio sottolinea l'efficienza del metodo rispetto ai metodi agli elementi finiti in termini di complessità computazionale e tempo, senza sacrificare l'accuratezza. Gli algoritmi ottimizzati sono stati adattati a numerose linee di trasmissione. (Benato & Sessa, 2018, pp. 1636–1646).

2. Validazione sperimentale dell'analisi tridimensionale delle celle multiconduttore mediante un cavo armato sottomarino a tre conduttori lungo 30 km

• Autori: R. Benato et al.
• Pubblicato il: 25 Maggio 2018
• Sommario: Gli autori misurano un cavo sottomarino lungo 29.5 km per convalidare l'analisi tridimensionale delle celle multiconduttore. I risultati corroborano le aspettative teoriche, mostrando una differenza massima fino al 7% nella resistenza di sequenza positiva e fino al 10% nella reattanza, il che rafforza l'affidabilità del metodo MCA per l'analisi dei cavi sottomarini. (Benato et al., 2018, pp. 2910–2919).
