50Ampの海岸の電源プラグのための配線ガイド

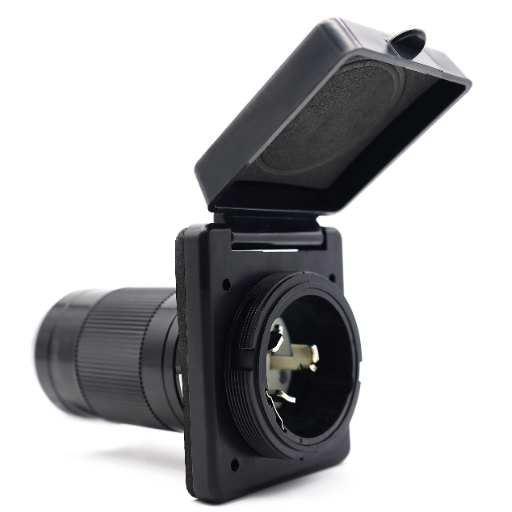

50 アンペアショアパワーを理解する

50 アンペアの容量の海岸の電力システムは、外部ソースからの電気で特定のRV、ボート、またはポータブルシステムを供給するための従来の方法です。システムは4 線構成で動作します: それぞれ120 ボルトの2 本のホットワイヤ、1 本の中性線、1 本の接地線、合計最大電力を12,000 ワットで供給することができますこのセットアップは、120 ボルトまたは240 ボルトのいずれかを必要とする機器をサポートするため、30 アンペアシステムよりも大きな電力を供給します。海岸の電力に接続するときは、その構成がパワーペデスタルの構成と一致していることを常に確認し、電気的危険を避けるためにすべての安全上の指示を遵守してください。.

ショアパワーとは?

ショアパワーとは、陸上の電源から静止している車両、船舶、または機器に供給され、エンジンや発電機などの車載電源に依存せずに動作を継続する電力です。ショアパワーは、基本的に船舶および RV 関連であり、ドックまたは駐車中のシステムや機器に電力を供給するために最も重要です。ショアパワーには通常、標準的なプラグ配置で電源台座またはコンセントに接続することが含まれます。ショアパワーの標準的な接続には、照明、暖房、冷房、その他の基本的なアクティビティを含むあらゆる数の電気的ニーズに対応する 30 アンペアおよび 50 アンペア システムが含まれます。ショアパワーの動作を維持するには、必要な電圧とアンペア数が供給されるものと一致していることを確認し、それによって危険な動作や電気的障害を防ぐことが含まれます。.

50 アンペア接続の重要性

エネルギー需要が高くなると、特に電気負荷を必要とする大型の RV、ボート、またはその他のシステムの場合、それらをサポートする 50 アンペアの陸上電力接続が実現します。このような接続が確立されると、それぞれ 50 アンペアの 120 ボルト ラインが 2 本出荷されます。このようにして、30 アンペアの接続よりもかなり重いオプションを作成できます。容量が大きくなると、エアコン、給湯器、冷蔵庫、エンターテイメント システムなどの重エネルギー使用量を持つ機器が、過負荷になったりブレーカーがトリップしたりする可能性がなくても一緒に動作することが保証されます。もう 1 つの利点は、50 アンペアの電源がより信頼性が高く効率的であると言われています。電圧降下を低減し、接続されているすべての機器が同等に機能するようにします。安全性と機能が確保される場合は、法定アダプターや推奨仕様を使用するなど、細心の注意が必要です。.

50 アンペア システムのコンポーネント

50 アンペアの電気システムの大部分は、一般にいくつかの重要なコンポーネントで構成されており、すべて効果的かつ安全な配電を目的としています。重量のある電源コードは、電源から生産/スラッシュ配電パネルに電力を伝送するため、このシステムの中心に立っています。電源コードには、それぞれ 120 ボルト、1 つの中性線、1 つの接地線の 4 本のプロング 2 本の熱線を備えた対応するプラグとレセプタクルがあり、この構成により、システムは 240 ボルトまたは 2 つの 120 ボルト回路を提供できるため、電力は均等に供給されます。.

配電パネルは、過負荷や短絡から保護するために、電源と回路の間に遮断器を維持するという、もう 1 つの重要なサービスを保証します。これらの遮断器に加えて、異常な熱を発生させることなく現在の負荷に耐える必要があるため、定格 50 アンペアの配線がシステム内に敷設されています。.

電圧サージプロテクターや認定アダプターなどの追加のアクセサリは、システムに追加の保護度と適応性をもたらします サージプロテクターは電圧のスパイクからデバイスをシールドし、アダプターは2 つの異なるタイプのプラグを互換性を持たせます 正しい取り付け、およびこれらのコンポーネントの定期的なメンテナンスは、システム全体の長寿命とスムーズな動作の両方を保証するために適用する必要があります。.

50 アンペアのショア電源プラグを配線します

50 アンペアの陸上電源プラグを安全かつ効率的に配線し、工具や材料を調達し、手順に従います。.

理解のための配線構成

一般に、50 Ampショア電源プラグには4 本のワイヤがあります:

インストールの手順

配線に必要な工具

効率的で安全な配線ジョブに不可欠なツールの中には、次のようなものがあります:

• ワイヤーストリッパー: 電線から絶縁体をきれいに除去し、導体を損傷しないようにします。.
• ドライバー: フラットチップとフィリップスチップスを含む一連の絶縁ドライバーは、接続と端子ネジを締めるために使用されます。.
• マルチメータ: 電圧、導通、抵抗を測定し、電気的障害を検出します。.
• A 電圧テスター: 感電を防ぐために、ワイヤーを取り扱う前に回路の電源が切れていることを確認します。.
• プライヤー: ニードルノーズプライヤーおよびコンビネーションプライヤーは、ワイヤーの掴み、曲げ、成形、または小さなコンポーネントの組み立てに使用されます。.
• カッター: 導体を粉砕することなく、大きなワイヤーまたはコードをきれいに切断してください。.
• 電気テープ: ワイヤーの絶縁や緩んだ接続の固定に使用されます。.
• ワイヤーナットとコネクタ: 電気的完全性を維持しながら、2 つ以上のワイヤを安全に接合するため。.
• フィッシュテープ: 設置中に導管や壁を通してワイヤーを長距離にわたって引っ張るのに役立ちます。.
• ユーティリティナイフ: 準備段階でケーブル被覆を繊細に分離しながら便利に。.

ステップバイステップの配線図

避けるべきよくある間違い

回路をオーバーロードします

最も典型的な間違いの 1 つは、多数の固定具やコンセントを接続して 1 つの回路に過負荷をかけることです。これにより、遮断器が頻繁にトリップしたり、極端な場合には過熱や火災の危険が生じたりする可能性があります。常に耐荷重計算を行った後、電気規格の要件に従って配置してください。.

間違ったワイヤーサイズの使用

現在の負荷に対応する間違ったワイヤサイズが一般的な問題です。絶縁破壊によりワイヤが過熱し、その後電気火災が発生する可能性があります。アンペア数と回路長に応じて適切なサイズを設定するためにワイヤゲージチャートをチェックしてください。.

不適切な接地

回路の不適切な接地または回路の完全な省略は、電気システムの安全性を弱めます。すべてのランプ、ソケット、パネルを正しい方法で接地し、故障時の感電や損傷のリスクを最小限に抑えます。.

緩いまたは接続が不十分なワイヤ

接続が緩むと、火花、アーク放電、または一時的な電力問題が発生する可能性があります。すべてのワイヤ接続が正しく行われることを確認し、推奨されるコネクタを使用して緊密で安全な接点を確保してください。.

電気コードを無視する

地方と国の両方の電気規格を無視すると、危険な電気システムや法的問題が発生する可能性があります。コンプライアンス保証のために、常に NEC (National Electrical Code) などの最新の規格に従ってください。.

電源を切らなかった場合

ブレーカーパネルの電源を最初に切らずにライブ回路で作業することは、感電の危険性が高まるため非常に危険です。作業を開始する前に、必ず信頼できる電圧テスターで回路がライブではないことを確認してください。.

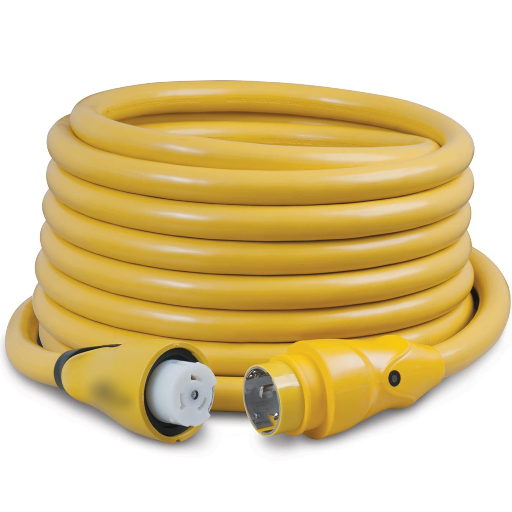

RV に 50 Amp プラグをインストールします

適切な容器の選択

すべてのことを考慮し、上記の要因を考慮して、50 アンペアRVプラグのための最も適切なレセプタクルは、NEMA 14-50 になります 一般に、50 アンペアRVプラグは、NEMA 14-50 レセプタクルと4 つのプロング (2 つのホット、1 つの中性、1 つのグランド) を有し、RVのために定格され、240 ボルトを提供し、最大50 アンペアを提供します。.

レセプタクルが屋外に設置される場合は、屋外での使用に適切であることを確認してください。また、環境破壊から保護するために耐候性カバーを使用してください。実際、レセプタクルは、スムーズで手間のかからない接続を実現するために、RV の電源コードの鏡像である必要があります。さらに、国の安全基準に準拠していることを保証するために、UL に登録されている製品を購入することを常にお勧めします。レセプタクルの適切な選択と設置は、RV の電気システムの安全性と効率にとって不可欠です。.

50 アンペア プラグの接続

50 アンペアプラグを接続する際には、まず電源が適切かつ完全に電源が切れていることを確認して電気事故の危険を回避し、次にレセプタクルのスロットに合わせてプラグのブレードを配置します。 50 アンペアプラグは、2 つの「ホット」プロング、1 つの中性プロング、および接地用のプロングを含む 4 つのプロングで構成される設計になっています。次に、レセプタクルを完全かつ確実に差し込み、強制することなく良好な接続があることを確認します。レセプタクル内の配線が 120/240 ボルトを提供する 50 アンペア RV 電源構成に標準であることを確認します。接続が完了したら、電源をオンにし、マルチメーターを使用して接続をテストし、電圧が正しく安定していることを確認します。使用中は、常に損傷や過熱の兆候を探し、すぐに問題に対処して安全な動作を確保します。.

インストールのテスト

インストールが正しく機能し、安全であることを確認する目的で、次の手順を次々に注意して実行してください:

電圧出力を確認してください

マルチメータの助けを借りて、ソケットの電圧を確認してください 50 アンペアのRVコンセントの場合、マルチメータの読み取り値は、各ホット端子と中性点の間では約120 ボルト、2 つのホット端子を測定すると240 ボルトの範囲外である読み取り値は、電源接続の故障または回路上で行われた誤った配線のいずれかを示します。.

チェック Grounding

地上端子からアースポイントまでの連続性を確認することで、ソケットが正しく接地されていることを確認します。正しく接地を行うことで、衝撃から電力サージに至る可能性のある電気的危険の発生を回避できます。.

試験耐荷重

RVのような大きい負荷を接続して下さいまたは頑丈な試験装置必要ならば RVが作動している間、均等な配達のための電源接続を監視して下さい 溶けた絶縁材および奇妙な臭気によって示され得る電源接続の区域の過熱を点検し、また正常な作動状態で遮断器がつまずいていないことを保障して下さい。.

極性チェックを実行します

回路テスターを使用して極性が正しいことを確認する必要があります。極性が反転するとユーザーと機器の両方に危険が生じるため、高温端子と中性端子を交換してはなりません。.

最後の目視検査

すべての接続とレセプタクルハウジングに摩耗、部品の緩み、腐食の兆候がないか検査します。システムが無傷であることを確認するために、あらゆる欠点に関して直ちに措置を講じてください。.

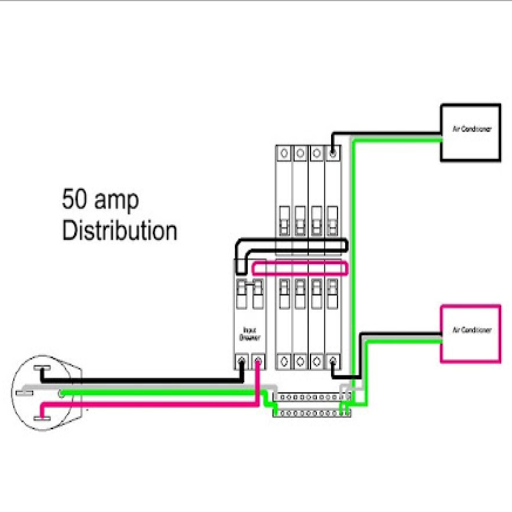

50 アンペアの配線図を理解する

50 アンペアの配線図は、特定のコンセントまたはデバイスに合計 50 アンペアの電力で 240 ボルトを安全に供給するために必要なリンクを示しています。この図は通常、2 本の「ホット」ワイヤ (それぞれ 120 ボルト)、1 本の中性線、および 1 本のアース線の 4 つの異なるワイヤで構成されます。熱線は二重極ブレーカーの 2 つの端子に取り付けられて 240 ボルトを取得しますが、中性線は回路を完成させ、アース線はシステムを接地することで安全を提供します。このタイプの構成は、RV、電気レンジ、または大型工具などの高出力機器で一般的であり、電力が通過し、安全性が同時に向上します。.

配線図を読む

電気系統を安全に設置して運用する手助けとなるので、配線図の読み方を学ぶことはとても重要です 通常、配線図は回路の主要部品であるスイッチ、コンセント、ブレーカ、接続などの記号を作ることから始まります 通常、240 ボルトの配線図には、2 本のホットワイヤ、ニュートラルワイヤ、アースワイヤが示されており、経路は回路がどのように接続されているかを明確に示しています。.

電源にトレースバック, パネルに入る, そして、回路を介して電気の流れをたどる, 図を適切に読むのに役立つはずです. 必ず、ワイヤが分割または結合されている可能性がある接合点に気付くように図が実際の配線レイアウトと比較できるようにします. また、, ワイヤの色が正しく示されているかどうかを確認します-黒と赤は通常ホットワイヤ, 白と中立, 緑または裸線は接地用です。.

その上で、もし装置がセットアップと互換性があることを確認したいなら、その電圧とアンペア数の要件を確認してください ほとんどの場合、配線図には適切な理解のための説明または凡例が含まれています 国家電気コード (NEC) および製造業者の指示への厳密な準拠は、安全性と合法性のために必須です 図を分解することで、電気セットアップが機能し、同時に信頼できるものになることができます。.

色コードとその意味

電気配線のカラーコードを知ることは、システムを安全に保ち、適切に動作させるために非常に重要です。 ワイヤーの色の標準化は、通常、米国のNational Electrical Code (NEC) のような規制によって決定されます 以下は、最も一般的なワイヤーの色と、それらが象徴するものの簡単な説明です:

ワイヤー色	機能	説明
ブラックワイヤーズ	Hot/live	これらは、ライブ電流または「ホット」電流を転送するために使用されます。これらは回路内の主要な電力キャリアであり、常に注意して扱う必要があります。.
レッドワイヤーズ	セカンダリー ホット	これらは通常、220v セットアップの二次活線として、またはスイッチング ラインとして機能します。つまり、スイッチを負荷に接続します。.
ホワイトまたはグレーのワイヤー	中立	通常、中性線の役割を実行します。電流をソースに送り返すことで回路を完成させます。.
グリーンワイヤーまたは裸の銅	地上	電気を安全に流すための経路を接地して作るだけで、障害が発生した場合のリスクが軽減されます。.
青と黄色のワイヤー	特別な回路	これらは、三元スイッチのセットアップのトラベラーなどの特殊な回路で「ホット」ワイヤとして使用されることがあります。.

安全上の考慮事項

電気配線を扱う場合、安全性は常に最優先事項であり、今後も最優先であり、事故やシステムの故障を防ぐのに役立ついくつかの慣行に従う必要があります。 1つの回路であっても、ブレーカーで電源がオフになっていることを常に確認してから作業を開始してください。電圧テスターを使用して、ワイヤーに電流がまったく流れていないことを確認してから作業を開始します。また、絶縁手袋を着用し、工具の場合は、感電の危険性を下げるために非導電性のハンドル製のものを推奨します。さらに、アンパシティーに従い、すべての接続を固定してアーク放電や加熱を避けることで回路を制限します。.

これらの規制は危険から保護するためのものであるため、地域の電気規格と規格に従うことが非常に重要です ワイヤは、設置中に適切なラベル付けと整理が行われると、間違いが起こりにくくなります 複雑なシステムや馴染みのないシステムに対処している場合は、安全性と規格への準拠を保証できる認定専門家の助けを求めることを躊躇しないでください さらに、リスクを最小限に抑えるために、定期的な検査とメンテナンスを行うことができ、それによって電気システムが常に安全で機能していることを保証します。.

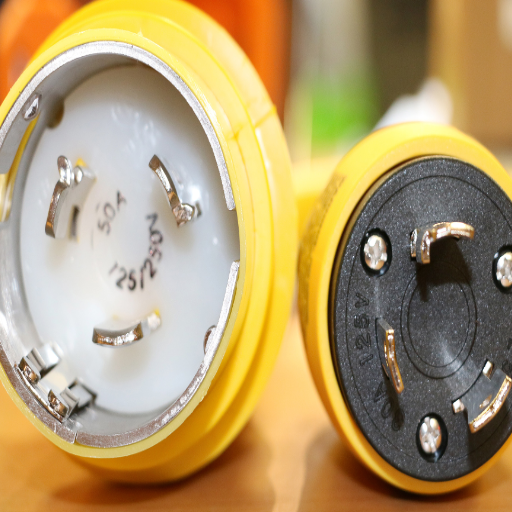

50 アンペア対 30 アンペア ショア パワー

50 アンペアと 30 アンペアの陸上電力の主な違いは、電力の使用です。 30 アンペア システムが提供できる最大値は 3,600 ワット (30 アンペア x 120 ボルト) ですが、50 アンペア システムは最大 12,000 ワット (50 アンペア x 240 ボルト) で、3 倍の電力を提供できます。そのため、50 サービスは、A/C、冷蔵庫、エンターテイメント システムなどの複数のユニットが同時に稼働している大型ボートまたは RV 向けであり、稼働し続けるためにより多くの電力が必要です。対照的に、30 アンペア システムは、電力要件が少ない小型キャンピングカーには十分な頻度で使用できます。ボートの電気システムの電力供給が陸上電力接続と一致していることを確認して、過負荷や損傷がないように常に確認してください。.

電源の違い

30 アンペア電源と50 アンペア電源の主な違いは、その電力容量と配線構成です。 30 アンペアシステムは、1 つのホットワイヤ、1 つのニュートラルワイヤ、およびグランドワイヤを使用します; したがって、それは3,600 ワット (30 アンペアx 120 ボルト) の最大電力を供給することができますこの配置は、通常、電気機器や電化製品があまり使用されていない小さなRVまたはボートに適しています。.

それどころか、50 アンペア システムは 2 本の熱線、1 本の中性線、および接地線で構成され、利用可能な電力が実質的に 2 倍増加します。各熱線は 120 ボルトを供給するため、総電力は 12,000 ワット (50 アンペア x 240 ボルト) になります。したがって、50 アンペア システムは、いくつかのエアコン、大型キッチン家電、高度な音響システムを備えたような、要求の厳しい大電力のセットアップに適しています。.

互換性を判断する際に、RVまたはボートの電気システムを電源で識別することは非常に重要です。アダプターを使用すると、30 アンペアおよび 50 アンペア システムの接続が容易になりますが、システムに過負荷がかかったり、機器が破壊されたりしないように注意することが重要です。.

30 アンペアと 50 アンペアを使用する時期

30 アンペアまたは 50 アンペア システムをいつ適用するかを知ることは、セットアップ全体の電力要件に依存します。私は、小さなガジェット、照明、エアコン 1 台に電力を供給するなど、最小限のエネルギー需要に対して 30 アンペア システムをオンにします。しかし、3 台のエアコンや他のエネルギー消費デバイスを備えた大型冷蔵庫の同時操作など、重家電製品を使用する場合、私は 50 アンペア システムを選択します。 50 アンペア セットアップにより、大きな電源を確保できます。これは、高需要のセットアップを管理する際に、回路過負荷に常に別れを告げるのに最適です。.

アダプターと互換性

RV 電気システムを取り扱う場合、最も重要なことの 1 つは、アダプタを理解し、それらが互換性があることを確認して、損傷や効率の低下のリスクを回避することです。アダプターは、さまざまなアンプ定格の回路を接続するために使用されます (たとえば、30 アンプの RV を 50 アンプの電源コンセントに接続したり、その逆)。 30 ～ 50 アンプのアダプターは接続を増やし、50 アンプのコンセントに接続しているにもかかわらず、RV に最大 30 アンプの電力を供給します。一方、50 ～ 30 アンプのアダプターは、30 アンプのコンセントに適合するために、引き出される電力を下げます。.

アダプターは、RVの配線が運ぶことができる電力を増加させないという事実に注意する必要があります; 同時に、それらはあなたにさまざまな電源を使用するための柔軟性を提供します アダプターを不適切に使用した場合、または回路に過負荷をかけた場合、デバイスが損傷したり過熱したりする可能性があります 構成のアンプ制限が家電製品やシステムによって超えていないことを確認することをお勧めします また、アダプターのプロングと定格電圧は、電気的障害や危険を避けるために、電源仕様とRV接続と一致する必要があります。.
