現代の電気システムは、その設計の重要な部分として装甲電気ケーブルに依存しています; このように、多様な用途のための耐久性と保護を高める必要があることに注意することが重要です産業設備、地下配線、または建設プロジェクトであっても、より多くの安全上の注意が必要なものを理解する必要があります 装甲ケーブル is とその仕組み このブログ記事では、装甲線の構造、利点、典型的な用途、そして最後に、プロジェクトに適切なタイプのケーブルを選択する際に考慮すべきことから始めて、装甲線の完全なレビューを紹介します。この記事の最後では、電気接続を保護する必要がある困難な環境でも装甲ケーブルが安全であるとみなされる理由を理解できるようになります。.
なんだって 装甲電気ケーブル?
強化された耐久性とセキュリティは、通常はスチールまたはアルミニウムで作られた保護金属装甲で囲まれた絶縁された標準的な導電体の装甲電気ケーブルのターゲットです。この外側のケーシングは、物理的損傷、水、腐食剤から保護するため、屋内および屋外の要求の厳しい環境、特に被覆ケーブルに適しています。装甲ケーブルは、安全性と信頼性に特別な保護が必要な産業、商業、地下用途で頻繁に使用されます。.
理解 ケーブル 建設
適切に設計されたケーブルは、性能、安全性、寿命を保証するために多くの層があります。電気信号や電力を伝達する銅またはアルミニウムで作られた中心の導体で構成されます。絶縁は導体を覆い、漏電を防ぎ、安全性を高めます。追加の要素には、干渉を軽減するためのシールドや、使用する場所に応じて環境破壊から保護するための外側のジャケットや装甲が含まれる場合があります。これらすべての部品は、あらゆる設備に特有のさまざまな機械的および電気的目的を果たします。.
の種類 鎧 ケーブルに使用されています
- スチールワイヤーアーマー (SWA): 機械的防御を提供するためによく使用されます。地下および屋外の設備では、物理的な打撃や引張ひずみに耐えるのに適しています。.
- スチールテープアーマー (STA): これは効率的な機械的保護を提供し、主に機械的ストレスが低いケーブルに取り付けられます。.
- アルミニウム装甲: 軽量で耐食性に優れているため、軽量化が重要な用途や水分レベルが高くやすい用途に適しています。.
- ポリマー装甲: この装甲は、特定の環境での柔軟性と化学物質や摩耗への耐性を実現するために、非金属コードに使用されます。.
- 鉛シース: さらに、鉛シースは耐薬品性のための別のバリア層を追加し、これらのケーブルは通常、産業環境または危険な環境で見られます。.
の 応用 装甲ケーブル
- 地下設備: これらの装甲ケーブルは、これらのケーブルが地下にあるときに発生する可能性のある物理的危害や湿気や土壌の動きなどの要素から保護するために使用されます。.
- 産業システム: 産業システムは、化学薬品への曝露や重機からの衝撃などの過酷な条件下で靭性と回復力が必要な工場やプラントに適用できます。.
- 屋外での使用: 物理的に損傷する可能性のある気象要素に対するバリアとして機能するために、オープンな環境に設置する必要があります。.
- 高電圧伝送: 電力伝送システムで最も一般的に利用されており、長距離の安全性と信頼性が保証されます。.
- 危険地域: 製油所や鉱山は、化学物質、摩耗、機械的ストレスにより特別な保護が必要な危険な場所です。.

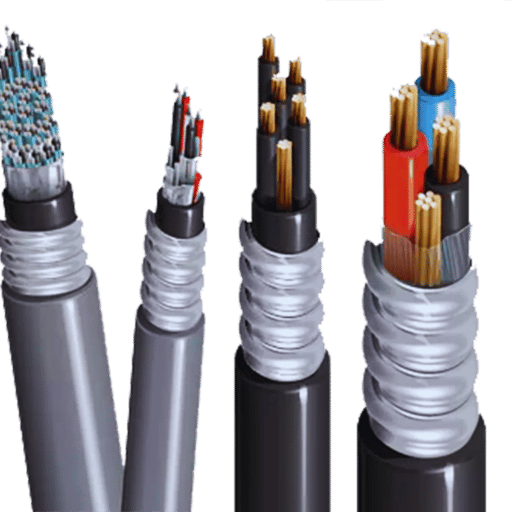

方法 装甲電気ケーブルを取り付けます?
の基本的な手順 インストール
- ケーブルを確認してください: 装甲ケーブルを取り付ける前に、物理的な損傷の兆候がないか検査することをお勧めします。ケーブルが仕様を満たしていることを確認します。.
- パスを設計する: ワイヤーがどこに伸びるかを計画します。これにより、コーナーが減り、安全規則が確実に遵守されます。.
- 端を準備します。適切なツールを使用して、内部の配線を損なうことなく外側の装甲をそっと剥がします。.
- ケーブルを固定する: ケーブルが動かないように、所定のルートに沿って適切なクランプまたはファスナーでケーブルを固定します。.
- 接続を終了: メーカーの配線ガイドラインに従って、ケーブルの両端を正しい端子/デバイスに接続します。.
- 設置をテストする: 設置後にそのケーブルが安全かつ適切に機能するかどうかを確認するために、絶縁および導通テストを実施します。.
これらの手順に続いて、安全で効率的な装甲ケーブルの設置を実行できます。常にそれらを参照して、地域の電気規格と規格に準拠してください。.
必要な道具や材料
- 装甲ケーブル: プロジェクトに適した長さとタイプ。.
- ケーブル カッター: これらは、装甲ケーブルを必要なサイズに切断するために使用されます。.
- ユーティリティナイフ:これを使用すると、ワイヤーの絶縁層をそっと剥がすことができます。.
- ドライバー: 接続とクランプを固定します。.
- 鎧剥ぎツール (必要な場合): 金属ジャケットを十分に取り除くのに役立ちます。.
- コネクタとクランプ: これらは、装甲ケーブルの固定接続に適している必要があります。.
- 電圧テスター: これは単に電気が取付けの間に流れないことを保障します.
- 個人用保護具 (PPE): 手袋や安全メガネなど。.
- テープ測定: これにより、必要なワイヤの量を正確に測定できます。.
これらの材料は、設置が正しく行われることを保証し、安全規制に準拠しています。.
共通 インストール 避けるべき間違い
- ケーブルのサイズが正しくありません。ケーブルのサイズが小さすぎて、運ぶべき現在の負荷に耐えられなくなると、過熱、火災の危険、または機器の効率の低下を引き起こす可能性があります。ケーブルのサイズは、NEC で指定されているように、そのアンペア数と距離に一致する必要があります。.
- 不適切な接地: 電気システムの接地が不十分だと、ユーザーは感電や機器の損傷にさらされます。すべての接地は堅牢であり、安全のために設定された基準を遵守する必要があります。.
- 損傷した材料または標準以下の材料の使用: 設置の成功または失敗を決定するもう 1 つの要因は、損傷したケーブル、劣ったコネクタ、および未認証のコンポーネントの使用です。さらに、非準拠のケーブルが重大な原因として関与しており、報告されているすべての電気火災のうち年間約 25% を占めています。.
- 緩い接続: 締め付けられたネジと留め具は、回路の故障につながる高い抵抗のアークを生成する傾向があります。したがって、すべての接続はメーカーの推奨トルク設定に従って十分にきつく締めることが不可欠です。.
- コンジット充填ガイドラインに従わない: 過剰充填 ケーブル付きの導管 過度の熱の蓄積を引き起こし、ケーブルの絶縁を損傷する可能性があります。過熱の可能性を最小限に抑えるために、導管サイジング チャートに表示される充填容量の値を常に維持してください。.
- 歪み緩和は提供されていません: 適切な歪み緩和を提供しないと、接続に余分なストレスがかかり、設置の寿命が短くなったり短くなったりする可能性があります。耐久性が持続するには、適切なクランプとサポート システムが必要です。.
- テストと検査手順を無視する: 最大の間違いは、システムのスイッチを入れる前に設備をテストまたは検査しないことです。電圧テスターと絶縁抵抗計は、コードへの準拠を保証しながら潜在的な障害を検出するのに役立ちます。.
細部への注意と標準化された慣行の遵守を通じて、これらのよくある間違いを回避できるため、安全性と効率が向上し、設備の寿命が延びます。.

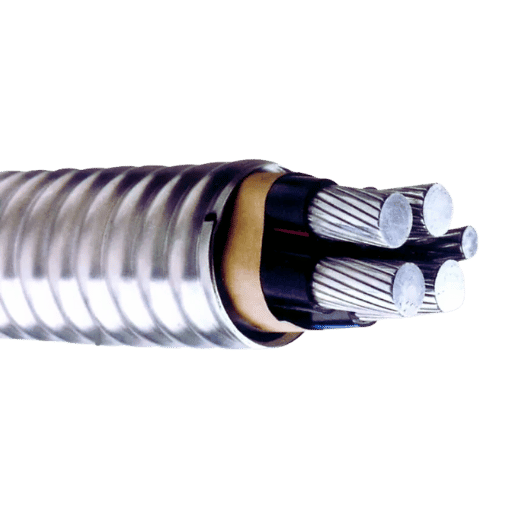

使用するメリットは何ですか 装甲電線?
耐久性と保護性
装甲電気ケーブルは、極端な気象条件や機械的張力に耐えられるように作られており、要求の厳しい用途に優れた代替品となります。通常、鋼鉄またはアルミニウム製の頑丈な外層は、機械的損傷、げっ歯類、偶発的な衝撃から内部導体を保護します。この余分な層は、重機、建設活動、地下設備のある場所でも信頼性の高い性能を保証します。.
最近の技術情報に基づいて、装甲ケーブルは摩耗、腐食、湿気に対して優れた耐性を示し、産業環境や屋外環境でも長持ちします。たとえば、ユーティリティネットワークで使用される鋼線装甲(swa)ケーブルを見つけるのが一般的です; したがって、それらは最大150n / mm²の引張強度を持ち、したがって長いスパンと高応力状況の容易さを可能にします。金属装甲は電磁干渉(emi)に対する優れたシールドとしても機能し、機密システムにおいて一貫した信号完全性を維持します。装甲ケーブルは、耐久性とより優れたシールド特性を融合することにより、現代の電気インフラ設計にプロフェッショナルグレードのソリューションを提供します。.
各種との互換性 インストール 環境
装甲ケーブルは、地下ダクト、水中通路、産業用途など、さまざまな設置環境に高度に適応でき、堅牢な設計により、頻繁に使用されるエリアの下に直接埋設されるなどの深刻な機械的ストレスや化学物質、湿気、高温の影響にも耐えることができます。.
たとえば、BS5467 や BS6724 などの低電圧装甲ケーブルは、通常 -15°C ～ +90°C の温度範囲で地下によく見られます。同様に、ポリエチレンの外部シースを備えたケーブルは、耐火性を維持しながら、水の浸入時に優れた防水を提供します。 IEC 60332-1 などの国際規格に準拠しています。.
また、装甲ケーブルは振動や電磁干渉の多い環境に設置できます。つまり、金属被覆は、機密性の高い電子システムに対して EMC (電磁両立性) に対する保護を提供するバリアとして機能します。材料科学やケーブル技術の継続的な発展により、アルミニウム線装甲 (AWA) ケーブルなどの最新バージョンは、非磁性特性により単相システムで使用した場合の性能が向上し、渦電流損失を最小限に抑えることで効率の最適化につながります。.
多様な運用要件や環境上の課題にもかかわらず、装甲ケーブルは安定した電気インフラやネットワークインフラを構築するために依然として不可欠です。その多用途性により、再生可能エネルギーベンチャーや革新的なグリッドシステムなどの新産業に最適です。.
強化 電気 安全性
電気安全性の強化は、機械的損傷、湿気、化学的攻撃に対して堅牢に保護する装甲ケーブルによって提供されます。これらは、最も過酷な条件でも持続し、信頼できるように設計されており、短絡や故障のリスクを最小限に抑えます。さらに、電磁干渉も軽減され、装甲に付随するシールドにより、より安定したシステム動作が可能になります。.

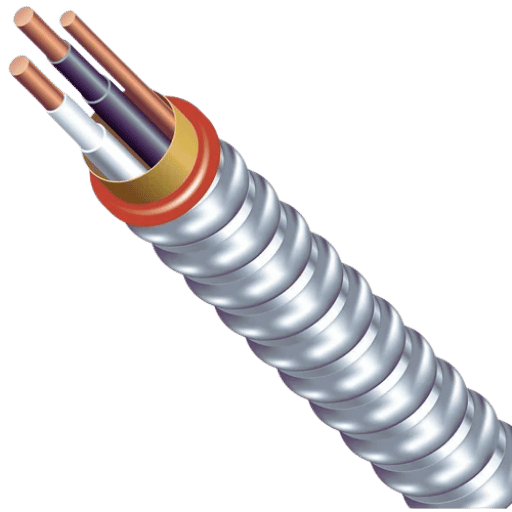

どうやって 装甲電気ケーブル 他のタイプと比較しますか?
比較 装甲対非装甲 ケーブル
保護構造および使用に関して、装甲ケーブルは非装甲ケーブルと異なっていますほとんどの場合、装甲ケーブルは鋼鉄またはアルミニウム装甲の別の保護層を持ち、ケーブルを機械的損傷、湿気、その他の環境要因から保護するため、過酷な環境またはケーブルが物理的リスクにさらされる場所で広く使用されています。非装甲ケーブルには保護層がありません; したがって、より軽量で安価ですが、厳しい条件では信頼性が低くなります。ほとんどの場合、これは機械的保護の必要がない制御条件下の内部環境で見つかる可能性があります。.
コストへの影響
装甲ケーブルと非装甲ケーブルのコストを検討する際には、最初の購入価格と、特定の用途、特にフィーダーケーブルの設置において提供される長期的な付加価値の両方を考慮することが不可欠です。装甲ケーブルは、保護層用のスチールやアルミニウムなど、製造に使用される材料により購入時点でより高価になる傾向があります。たとえば、工業グレードの装甲ケーブルのコストは、非装甲バージョンよりも約 20-40% 高くなります。ただし、この追加コストは通常、耐久性の向上、メンテナンスの必要性の軽減、特に過酷な環境での寿命の延長によって補われます。.
非装甲ケーブルは最初は安価であるため、制御された屋内環境での低予算プロジェクトには美しいです。それにもかかわらず、機械的または環境上の危険があるエリアに設置された場合、頻繁に修理や交換を行う可能性があるため、時間の経過とともに総運用コストが増加する可能性があります。最後に、ライフサイクルコストと環境条件の適切性に対する最初の投資を評価する選択を行う必要があります。.
電気的性質 比較
装甲ケーブルと非装甲ケーブルは、その構造と特定の用途によりさまざまな電気特性を持っています。通常、装甲ケーブルは、ケーブルを機械的に強化し、その電気特性に影響を与える追加の金属層を使用します。この金属装甲は、金属被覆ケーブルの接地経路として機能し、安全性と故障電流容量を向上させます。たとえば、特定の装甲ケーブルは、構築方法に応じて、10 kA を超える故障電流に最大 1 秒間耐えることができます。したがって、特に高電圧アプリケーションや電力サージの影響を受けやすいシステムに適用できます。.
非装甲ケーブルは金属層を空けています; したがって、送電は内部の導体のみに依存します。これにより、ケーブルは軽量化され、設置が容易になります。ただし、このような構造により、詰まりや電圧変化に対して脆弱になります。通常、非装甲ケーブルは一般的な動作電圧 (600V ～ 1000V の標準構成) に対して定格されているため、安定した制御された環境により適しています。.
さらに、インピーダンス、静電容量、絶縁抵抗の点で 2 つのタイプには違いがあります。金属被覆または装甲の存在により、装甲ケーブルのインピーダンス レベルが低下し、長距離での電力損失が軽減されます。ただし、ほとんどの用途には適していませんが、装甲のないワイヤは、過酷な状況で動作すると絶縁抵抗の劣化率が高くなる可能性があるため、電気的非効率につながる可能性があります。適切なケーブルを選択する際には、これらの特性を注意深く分析することが重要です。.

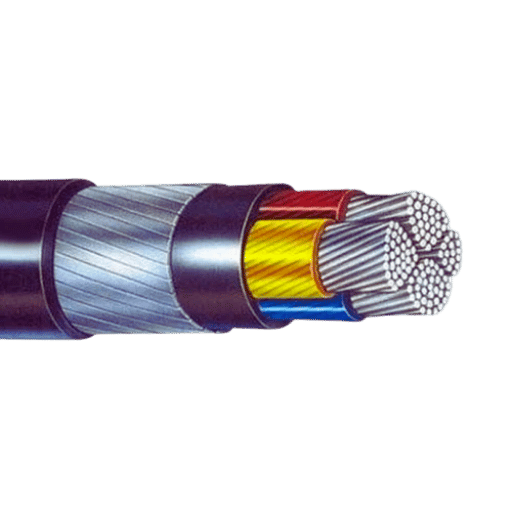

のための規格と仕様は何ですか 装甲ケーブル?
の概要 BS および IEC 規格
装甲ケーブルの規格と仕様について議論するとき、私は主に英国規格 (BS) と国際電気標準会議 (IEC) のガイドラインに集中します。これらは、低電圧、海洋環境、構造、性能、安全要件が BS 5467 や BS 6883 などの BS 規格に従って満たされていることを保証します。IEC はまた、IEC 60502-1 などの最大 1 kV 電圧の電力ケーブルに関する世界的な推奨事項も示します。これは、熱安定性や機械的保護などの重要なパラメータを強調しています。これは、これらの国際規格を満たす装甲ケーブルを選択する前に、意図された用途、環境ストレス要因、運用電圧などの要素を考慮することによって達成される可能性があります。.
理解 ケーブル 仕様
ケーブルの仕様を分析する際には、絶縁タイプ、導体材料、保護層の 3 つの重要な要素を考慮する必要があります。装甲ケーブルの機械的保護を優先するには、仕様では物理的応力や環境条件に耐えられることを確認する必要があります。その導電性にはコップまたはアルミニウムが一般的に導体として使用されますが、XLPE (クロスリンク ポリエチレン) などの絶縁材料は熱安定性と電気的完全性を高めます。鋼またはアルミニウムで作られた装甲は、外力を受けた場合の耐久性を保証します。選択したケーブルが動作と安全性の基準を満たしているかどうかを確認するには、常に特定のアプリケーションベースの BS または IEC 規制に従ってください。.
コンプライアンスと認証の要件
IEC、BS、IEEEなどの業界標準は、コンプライアンスと適切な認証を取得するための地域と目的に応じて遵守する必要があります 構造化されたプロセスでは、選択したすべてのケーブルがそれらに対してテストを受けることを確認する前に、ベンチャーの該当する運用および安全要件を認定機関 そのケーブルを証明します 品質基準、性能測定、安全規則を遵守し、法的および運用上の完全性を保証します。優先度に関しては、遵守することで信頼性が保証されます ケーブル設置システム それは規制や専門家の期待に応えます。.
よくある質問 (FAQ)
Q: 装甲電気ケーブルとは何ですか?通常のワイヤーとどのように異なりますか?
A: 装甲電気ケーブルは、金属被覆 (MC) ケーブルとも呼ばれ、内部導体を金属シースまたは装甲で囲んだ電源ケーブルの一種です。通常のワイヤよりも物理的な損傷に対する保護性が高いため、主に過酷な条件や安全性が要求される領域で使用されます。.
Q: 装甲電気ケーブルの主なコンポーネントは何ですか?
A: 一般に、装甲電線は、THHN または XLPE で絶縁され、通常はアルミニウムまたはスチール製の柔軟な金属シースで囲まれた銅導体で構成されています。金属装甲の上に PVC ジャケットを置くこともでき、これにより保護が強化され、取り扱いが容易になります。.
Q: 装甲電気ケーブルの電圧定格はどれくらいですか?
A: 装甲電気ケーブルの電圧定格は 600V ～ 35000V の範囲で変化します。電圧定格は、特定のケーブルの使用方法と、ケーブルが一部を形成する電気回路要件によって異なります。.
Q: 装甲電気ケーブルはどこで一般的に使用されていますか?
A: 装甲電気ケーブルは、配電システム、フィーダー回路、分岐回路などの多用途性と用途により、商業および工業地域で広く使用されていますが、特に、工場、倉庫、屋外設備など、物理的乱用が危険となる可能性のある場所での使用が特に高く評価されています。.
Q: 装甲電気ケーブルは直接埋葬に使用できますか?
A: スチール ワイヤー装甲 (SWA) ケーブルのような一部の装甲電気ケーブルは直接埋設できます。それにもかかわらず、地下施設で SWA ケーブルを使用する前に、その仕様を確認し、地域の電気規格を参照することが不可欠です。.
Q: 装甲ケーブルはワイヤー保護のための導管とどのように比較されますか?
A: どちらも電線を外部の影響から保護できますが、装甲ケーブル配線により、より柔軟で迅速な設置プロセスが提供されます。 conduit では、導管を別々に設置し、導管を通してワイヤーを引っ張る必要がありますが、装甲ケーブル配線は保護シースと導体を 1 つのユニットとして組み合わせます。.
Q: 装甲電気ケーブルのさまざまな種類がありますか?
A: はい、金属被覆 (MC) ケーブル、装甲ケーブル (AC)、鋼線装甲 (SWA) ケーブルなど、さまざまなタイプの装甲電気ケーブルがあります。各タイプには、特定の用途に適した特定の機能があります。たとえば、敏感な環境では煙が少なく、ハロゲン (LSZH) ジャケットがゼロになる場合もあります。.
Q: 装甲電線をどのように適切に終端しますか?
A: 装甲電気ケーブルを適切に終端するには、外側シースを慎重に剥がす必要があります。その後、問題の種類のケーブルに特有の適切な継手またはコネクタが使用されます。これには、多くの場合、金属シールドからの出口点で導体にブッシュを使用し、金属装甲を適切に接地する必要があります。.
Q: 装甲電気ケーブルを使用する利点は何ですか?
A: 装甲パワーシースを使用することによるいくつかの利点には、物理的保護属性の向上、耐環境性の品質、電磁干渉特性の低減、場合によっては導管の節約などが含まれます。また、特に複雑なスペースや狭いスペースでは、導管に個々のワイヤーを通すよりも設置が簡単になる場合もあります。.
