最新の通信システムは、低干渉で高周波信号を送信する上で重要な機能を持つ同軸ケーブルに依存しています。. 50オームの同軸ケーブル はRF通信、無線ネットワーク、ラボテストで一般的に使用されています これらの一般的な用途にもかかわらず、すべての50 オーム同軸ケーブルが同じであるわけではありません; 違いは、インピーダンスを維持する能力、柔軟性のない柔軟な構造、電力処理、およびケーブルを選択する際に考慮する必要があるさまざまな50 オーム同軸ケーブル、その機能、および重要な要素を紹介します あなたが電気通信の専門家、開発者、愛好家、またはその他の専門家である場合、このガイドでは技術的なニーズに基づいて最適な決定を下すことができます。.

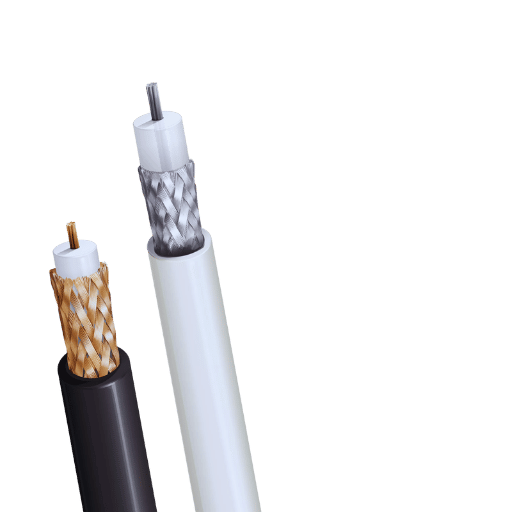

50 オームの同軸ケーブルを異なるものにするものは何ですか?
インピーダンス値 50 オームの同軸ケーブルを特別なものにしているのは、高周波設定で最大の電力伝送と最小の信号劣化を容易にするように調整されていることです。この値は、無線通信、アンテナ、放送システムを含む RF (無線周波数) システムで好まれています。ケーブルの精密構造により、干渉を最小限に抑えて均一な性能が保証されるため、専門的および産業用途での信頼性が高くなります。 50 オーム規格は、電力処理能力と効率のバランスをとるため、RF エンジニアリングで最も人気のある規格の 1 つです。.
同軸ケーブルのインピーダンスを理解する
同軸ケーブルに関連する用語「インピーダンス」は、オーム (オン) で表される代替電流の流れの反対を意味します。この特性は、損失と歪みを最小限に抑えることで、適切なレベルの信号品質を維持するために不可欠です。 50 オームと 75 オームのインピーダンス値は、特定の用途に由来します。たとえば、RF 通信では、適切なレベルの電力処理と効率を提供するため 50 オーム ケーブルが利用されますが、ビデオ信号では、これらのケーブルが長距離にわたる信号の減衰を最小限に抑えるため、75 オーム ケーブルが好まれます。インピーダンスの正しい選択により、システムの適切な機能が保証されます。.
信号品質における誘電体の役割
信号品質は、信号伝送の速度と効率を制御するため、誘電体に影響されます。私が見るところ、誘電体材料はケーブルの静電容量とケーブルを介して信号を伝播する能力に影響を与えます。効果的な誘電体材料は、損失と反射を減らし、信号伝送を強化します。適切な誘電体を選択することにより、多くのアプリケーション全体で信号の完全性を維持しながら、システムのパフォーマンスを最大化できます。.
コンダクターおよびシールド材料
ファイバーシールドおよび導体には、a の性能と効率を支援する特定の材料が必要です ケーブルシステム. 。たとえば、導体は主に銅やアルミニウムなどの金属で作られており、導電率が優れています。無酸素銅は導電率が約 5.96 x 10^7 S/m 向上しています。さらに、銅の錫メッキは耐久性と耐酸化性も向上し、信号伝達が向上します。.
編組銅とアルミホイルは、両方の組み合わせとともに、シールドに使用されます 銅編組シールドは、電磁干渉に対する強力な防御力をもたらしますが、アプリケーションのニーズに基づいて柔軟にすることができる65%-95%のみをカバーします アルミホイルシールドは、潜在的な干渉コーブカバレッジが高いため、優れたホイルカバレッジに適しています さらに、一部のワイヤは、ホイルで覆われた銅編組を使用することで、柔軟性と完全なカバレッジを表現します。.
導体および遮蔽材料の選択では、信号の精度、外部干渉からの保護、機械的柔軟性、およびコストを考慮する必要があります 合金をより新しく軽量な金属に変更すると、高度なエンジニアリングソリューションが可能になり、材料科学の構造変化により導体とシールドの性能が向上し、最新になります ケーブル配線ソリューション より効率的.
ニーズに合った適切な 50 オーム同軸ケーブルの選び方
さまざまなケーブル タイプを解読します
50 オーム同軸ケーブルを適切に選択するには、すべてのタイプのケーブルとそのアプリケーションを知る必要があります 同軸ケーブルには、中心導体、誘電体絶縁体、シールド、および外側ジャケットがありますが、それらのいずれかの違いにより、性能が変化する可能性があります 以下は、50 オームアプリケーションで一般的に使用されるいくつかの主要なケーブルタイプです:
RG-58
一般使用および短距離信号伝送に適しているのは、軽量でポータブルな同軸ケーブル RG-58 です。直径は約 0.195 インチで、400 MHz で信号損失は 12.3 dB/100 フィートです。これは、無線通信および実験室テストで一般的な選択肢です。すべての同軸ケーブルと同様に、RG-58 はコストとパフォーマンスの適切なバランスをとることを目的としており、適度な柔軟性が必要な場合には最適な選択肢となることがよくあります。.
RG-400 さん
また、航空宇宙、軍事、ハイエンド通信システムなど、多様な用途でも知られている RG-400 は、400 MHz で 100 フィートあたり 6.5 dB を超えて損失せず、強力な信号を維持するため、優れた選択肢です。これは、非常に耐温性の高い PTFE 絶縁と二重シールドにより、極端な環境で使用される比類のない同軸ケーブルであり、信号損失を低く維持することも可能になります。その耐久性のある構造は、極端な環境から保護します。その温度性能は、RG-400 の優位性を強調しています。.
LMR-195
エンジニアは、LMR-195 (RG-58 と機械的および寸法的にレトロ互換性のある超低損失ケーブル) の強化された仕様を高く評価するでしょう。 WGC 有害な Gg エミッターと GPS 駆動デバイスは、400 MHz で 100 フィートあたり約 6.5 dB の信号減衰性能により大きな利点があり、無線通信での使用に最適です。.
LMR-400 さん
高距離高度計は低損失で長距離のケーブルを必要とすることが多く、LMR-400 はその両方で優れています。 400 MHz で 100 フィート以上のわずか 3.9 dB に相当するアンダーを大幅に超え、携帯電話のセルラー インフラストラクチャ ビルダーの間で人気となっています。 LMR-400 は、その高い導電性と屋外アンテナ システムのチェックインの成功により、衛星通信およびネットワーキング アプリケーションに使用されています。.
RG-213 さん
低損失RF物流のアプリケーションで, RG-213 は、直径を誇っています 0.405 インチ, このケーブルがどれほど厚いかを示す, その強化されたシールドと並んで.RG-213 テストされたRG-213 は、優れたHFラジオ破断耐性日食前方にUV信号のために作られました, 効果的に横方向の競争のために設計された超耐久性のある外側のポートに耐える昼夜として役立つようにデゲッジします。.
ケーブルを検討する際に検討される主なパラメータには、環境条件、動作範囲の周波数、シールド効率、回路境界の減衰などの要素が含まれており、フレームワーク全体にとって最も有利な目的と緊急性を受け取ることが、不要な出費を過剰に費やすのではなく、ユーティリティを満たすことを保証します。.
考慮すべき要素: 減衰と信号損失
減衰は、ケーブルを伝播する際に発生する信号強度の低下を表します 減衰の調整、動作周波数が高い場合、または伝送距離が長い場合は低損失ケーブルを使用する必要があります ケーブルの長さ、材料の品質、外部外乱などの要因も信号の損失に影響します 適切なインピーダンスを備えた適切に設計されたシールドケーブルの使用は、システムの非効率を最小限に抑え、システム信号の完全性を高めます。.
電力処理能力の評価
A ケーブルの電源 取り扱い能力は、過熱したり性能に損傷を与えたりすることなく電力を伝達する能力に関係します。このような推定は、を評価することによってのみ可能です ケーブルの電源 構造、絶縁、動作周波数の関数である定格 安全性と信頼性を確保するために、ケーブルの定格がシステムによって供給される電力よりも高いことを確認することが必須です。精度については、メーカーの仕様を参照し、動作値がケーブルの設計値の範囲内であることを確認する必要があります。.

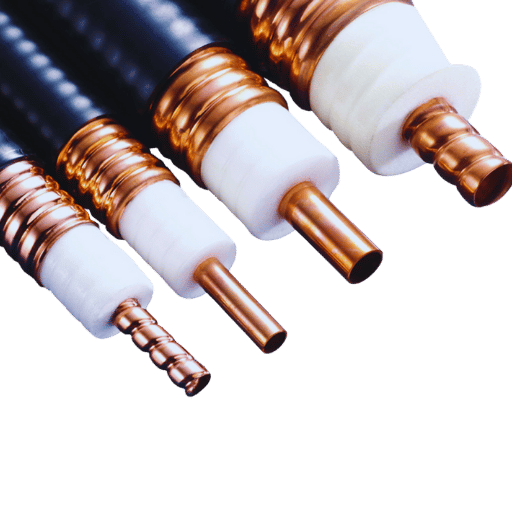

50 オーム同軸ケーブルの用途は何ですか?
RF アプリケーションと送信信号での使用
50 オーム同軸ケーブルasおよび無線周波数 (RF) システムとしての性能特性は、その機能が提供する精度のために、RFアプリケーションおよび信号伝送において非常に重要である、と無線周波数 (RF) システムとしての性能特性は、これら ケーブルは効率よく作られています 信号損失とインピーダンスの不一致を最小限に抑えた、多様な周波数での電力伝送。 RF システムの 50 オーム インピーダンスは、低い信号減衰で管理可能な電力容量を提供するため、標準とみなされます。.
最も一般的な用途は、無線通信インフラストラクチャと、セルラー ネットワーク、無線送信機、Wi-Fi ルーターなどのデバイスです。たとえば、50 オーム ケーブルは、高速データ伝送に信号の忠実度が重要なモバイル ネットワークの基地局アンテナにサービスを提供します。さらに、信号の忠実度により、スペクトラム アナライザや RF 信号発生器などのテストおよび測定機器と一緒によく使用されます。.
たとえば、RG58 および LMR-400 同軸ケーブルは、技術仕様に示されているように、マルチ GHz 以上の周波数での使用に適していることが証明されている 50 オームの同軸ケーブルです。 GHz またはその近くで動作するプロ仕様のシステムは、100 露出フィートで 6.6 dB の損失が少ないため、LMR-400 を好みます。このようなケーブルには追加の電磁干渉 (EMI) シールドが組み込まれており、その結果、高い EMI 環境でも信号品質が向上します。.
高品質の 50 オーム同軸ケーブルの例としては、RG58 があります。その多様な機能と強力な信号送受信により、最新の通信技術において非常に貴重になっています。.
アンテナ接続の重要性
通信システムにおける適切な信号送受信には、アンテナへの信頼性の高い接続が不可欠です。これにより、送信または受信ユニットへの電磁エネルギーの往復移動と、信号に定性的および定量的に影響を与えるアンテナが可能になります。接続を適切に管理することで、信号の干渉と損失が低くなり、データとシステムの精度が保証されます。不適切な修正を回避し、優れた標準のコネクタを使用することで、あらゆる通信セットアップで成功することができます。.
ハムラジオで50オームの同軸ケーブルを利用
50 オーム同軸ケーブルは、ハムラジオで使用される一般的で重要な部品です その汎用性は、パワーハンドリング機能の顕著な組み合わせを提供すると同時に、低い信号劣化を提供します 同軸ケーブルは、長距離にわたって信号強度を最小限に反映しながら効率的に電力を送信する、無線周波数 (RF) アプリケーションに最適な50 オームの特性インピーダンスの特定の値、そうでなければシステムの性能を弱める可能性があります。.
おそらく、50 オーム同軸ケーブルの最も注目すべき特徴のいくつかには、HF (3-30 MHz) と VHF および UHF 帯域セット (30-3000 MHz) の間で一般的なアマチュア無線周波数での減衰率が非常に低いことが含まれます。ハム無線構成で使用される標準の RG-213 ケーブルは、100 MHz で約 0.65 dB/100 フィートの減衰を備えているため、ほとんどの環境では信号の劣化が制限されます。さらに、LMR-400 ケーブルは、減衰が低いだけでなく、電磁干渉 (EMI) に対するシールドも向上しているという点で、従来の RG ケーブルを上回っています。.
50 オーム同軸ケーブルの汎用性と強度は、ハムラジオのポータブルおよび固定設置の両方にとって追加の利点です。ケーブルの最新バージョンでは、絶縁性を向上させ、高出力送信機をサポートするための電力処理能力を向上させるポリエチレンや発泡誘電体のような優れた材料が使用されています。編組銅からアルミホイルまでのシールド構成により、人口密集または高RF環境で重要な外部ノイズに対する保護が向上します。.
ケーブルの選択には、適切な長さ、使用頻度、環境要因を考慮する必要があります。たとえば、LMR-400 や Heliax などの低損失ケーブルは、信号保存機能を備えているため、より長時間の走行に適しています。また、変動する気象条件下での性能の保存は、耐候性または UV 定格のコーティングで保証されます。.
ハム無線ユーザーは、高品質の 50 オーム同軸ケーブルにプロ仕様のコネクタを使用することで、長距離通信の最適な効率、低干渉、信頼性を実現できます。.
商用アプリケーションで 50 オームの同軸ケーブルが好まれるのはなぜですか?
低損失と高速伝送のバランスをとります
商業分野では、50 オームの同軸ケーブルは、信号損失とデータ転送速度のバランスが取れているため、よく見られます。反射と電力損失が最小限であるため、携帯電話、データセンター、無線通信などの高周波用に最適化されています。.
そのようなシステムは、5Gのように、精密なケーブルを必要とし、50 オームの同軸は、電力処理と信号損失でかなりうまくいきます 長距離伝送の場合、, ケーブルの損失は管理可能であるべきです, 、および50 オーム同軸ケーブルは、信号の忠実度を維持しながら、ちょうどそれを提供します。 0.1 dB/mから1 dB/mという低い減衰率と、10 GHz以上の高周波での安定した信号伝送をサポートすることで、これらのケーブルで優れた能力を発揮します。.
同軸の採用は、市販されている他のすぐに利用できる RF アンプ、アンテナ、テスト機器との互換性によってさらに強化されています。最新の 50 オーム ケーブルには、電磁干渉に対する耐性とノイズの多い環境での信号の保存を可能にする改良された誘電体とともに、高度なシールドも備えています。.
高速機能と低損失性能の戦略的な組み合わせにより、50 オーム同軸ケーブルは信頼性の高い高性能商用通信システムの不可欠な部分になりました。.
RF 同軸コネクタとの互換性を確保します
RF同軸ケーブルコネクタとケーブルは、RFシステムで使用される50 オームの共通インピーダンスの同軸ケーブルに一致する必要があります コネクタが適切なタイプであることを確認してください たとえば、SMA、N-Type、BlNC、およびケーブルの要件に適切であることを確認します また、機械的に組み立てられた部品がきつく締まっていることも確認して、接続不良による信号損失の増加を回避します これらのエラーを回避するために、よく知られている企業の部品を使用し、設置中に提供された指示を遵守することをお勧めします。.

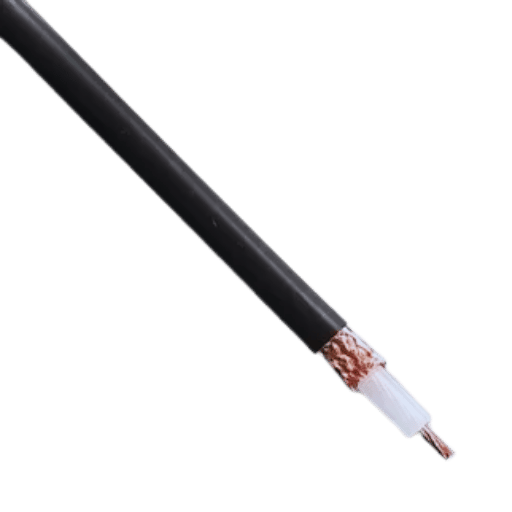

一般的な 50 オームの同軸ケーブルの種類とその特性
人気モデルの探索: RG-58 と LMR
RG-58 同軸ケーブル
RG-58 は、抵抗 50 オームの一般的に使用される同軸ケーブルです 光 重量と柔軟性。通常、低電力信号送信用の無線通信や小規模ネットワーキングに適用されます。このケーブルは、短距離信号や最大 1 GHz の周波数をカバーするのに適していますが、長距離では信号の減衰が大きいため、短距離の設置に最適です。.
LMR 同軸 ケーブル
これらのケーブルは、信号を保存するために調整された高性能 50 オームのオプションとして分類されています。例としては、このカテゴリに該当する LMR-400 が挙げられます。これらのケーブルは、信号損失特性が低く、耐久性のある構造を備えているため、ワイヤレス インフラストラクチャ、GPS、高度なブロードバンド システムなどに最適です。これらのケーブルは、環境要因に対する耐性があるため、屋外だけでなく長距離にも最適です。.
低損失ケーブル オプションにスポットライトを当てます
堅牢で低損失のケーブルを持つことは、長距離および困難な状況にわたって信号の完全性を維持するために重要です。 以下には、考えられるオプションのいくつかを示します:
- LMR-400: 信号の無線通信によく知られ、広く使用されているケーブル。また、無線アプリケーションは耐候性と信号損失の少ない機能により使用されています。.
- RG-6: 衛星やテレビのシステムでかなり一般的です また、それは信号の損失に効果的であり、家庭の設定とかなり互換性があります。.
- RG-11: 信号損失を低く抑えるための太いケーブル 長いケーブル、高い信号周波数範囲、またはより長い距離の位相での実行に最も役立ちます。.
信号の損失が懸念されるときに最高のパフォーマンスを保証するために、地域の環境要因、距離範囲、動作周波数を必ず考慮してください。.
UHF コネクタ システム用のアプリケーション
UHFコネクタは、さまざまなアプリケーションで扱われる無線周波数 (RF) 接続での有用性と安定したパフォーマンスにより、多くの業界で使用されています 以下に示すのは、これらのシステムの最も一般的なアプリケーション領域のいくつかです:
アマチュア無線通信:
- UHF コネクタは、アマチュア無線でトランシーバとアンテナおよびアンプを接続するために広く使用されています。これらのコネクタは、VHF および UHF 周波数帯域 (最大 300 MHz) の信頼性の高い RF 接続を保証します。.
商業放送:
- 民放のかなりの割合は、より低い周波数帯域で動作する機器用の UHF コネクタを利用しています。これらは迅速な組み立てに最適化されており、アンテナや送信機器の性能を向上させる堅牢な接続機能を提供します。.
軍事および防衛システム:
- 耐久性のある放送グレードの機器は、信頼性の高い性能を備えているため、軍用通信デバイスに UHF コネクタを使用します。これらのコネクタの堅牢な構造により、極端な環境条件による損傷から保護されます。.
CB(市民バンド)ラジオ:
- CB 無線システムでのカジュアルな通信には、トランシーバーとモバイル アンテナ間の RF 信号の転送が非常に効果的に容易になるため、UHF コネクタが広く使用されています。.
試験および測定装置:
- UHF コネクタは、試験装置を接続する際に信頼性の高い測定を行うためにインピーダンスの正確な一致が必要な実験室グレードの測定器の準備に幅広い用途があります。.
アンテナのアラリーと設置:
- UHF コネクタは、信号周波数が UHF 帯域に準拠しているため、コストに敏感で信頼性の高いパフォーマンスを必要とするアンテナ アレイ用に選択された RF コネクタです。.
RFIDシステム:
- 一部のリーダーやその他の周辺機器は、低周波分野での動作のための設計の一部として UHF コネクタを使用しています。.
自動車 通信 システム :
- UHF コネクタは、車両管理またはインターホン用の RF 通信システムを使用して、車両の外部アンテナに使用できます。.
これらのシステムに適用される UHF コネクタの場合、システム全体のパフォーマンスを考慮して、動作周波数範囲、電力レベル、コネクタ内の環境条件に対する堅牢性にも焦点を当てる必要があります。.
よくある質問 (FAQ)
Q: 50 オームケーブルとは何ですか?また、その一般的な用途は何ですか?
A: 50 オーム ケーブルとは、特性インピーダンスが 50 オームの同軸ケーブルを指し、モバイル陸上無線、ブロードバンドおよびマイクロ波システム、信号ブースター、および VHF 無線で利用されます。.
Q: 同軸ケーブル 50 オームは、75 オーム ケーブルのような他のオーム ケーブルとどのように異なりますか?
A: 同軸ケーブル 50 オームは RF 伝送に使用されますが、75 オーム ケーブルは長距離での損失特性が低いため、テレビやビデオ信号に使用されます。.
Q: 同軸アプリケーションで低損失ケーブルを使用するメリットは何ですか?
A: 名前が示すように、低損失ケーブルは、より多くの距離にわたって信号損失を低減し、より効率的な電気信号伝送を可能にします。これは、特に商用設備やブロードバンド システムにおいて、信号強度を維持するために不可欠です。.
Q: 同軸システムでジャンパーケーブルはどのように機能しますか?
A: ジャンパー ケーブルは、信号ブースターやモデムなど、システムのさまざまな部分を相互接続する役割を果たす単なる短い同軸ケーブルです。適切な信号の完全性を維持しながら、システム構成での接続の多用途性を提供します。.
Q: 同軸ケーブル50 オームにおいて中心導体はどのような役割を果たしますか?
A: 同軸構成を持つケーブルは中心導体を持ち、それが最も重要な部分です。中心導体は常に信号の受信と送信を実現します。中心導体の構築に使用される材料と製造技術により、最小限の損失で信号を通過できる必要があります。.
Q: なぜ男性から男性への同軸ケーブルは特定の適用で使用されますか?
A: オス対オスの同軸ケーブルは、2 つのメス ジャックを結合する必要がある場合に適用されます。これらのタイプのケーブルは、イーサネットおよび VHF 無線の場合と同様に、機器を結合することで電気信号の通過を可能にします。.
Q: RG58 ケーブルの特徴は何ですか?
A: RG58 は、RF および信号ブースティング アプリケーションで主に使用される 50 オームのインピーダンスを備えた同軸ケーブルの一種です。その構造には、信号に許容できないレベルの劣化を引き起こす金属シールドと絶縁材料が含まれているため、商業用および一部の家庭用設備に適しています。.
Q: 絶縁とシールドは、オームケーブルの性能にどのような影響を与えますか?
A: オームケーブル上では、絶縁、およびシールドが外部干渉および信号の流出を防ぐ役割を果たし、それによって電気信号の伝送を保護します。これは、マイクロ波システムや陸上移動無線などのシステムの運用効率にとって重要です。.
Q: 信号ブースターの設置における同軸ケーブルの使用に関して、具体的にどのような要素に留意する必要がありますか?
A: 信号ブースターの設置に関しては、信号の劣化を最小限に抑えるために低損失の同軸ケーブルを使用し、互換性のあるジャンパーとの適切なインターフェースを確保するとともに、ブースト信号を劣化させる外部干渉の可能性を排除するためにケーブル上の適切なシールドを使用する必要があります。.
参照ソース
1.APMP補足比較の最終報告 P1-APMP.EM.RF-S3:50 オーム同軸ミスマッチのAPMP比較
- 著者: カムレーシュ パテル ら.
- 発行年: 続きを読む» 2012
- 概要: 本稿では、周波数50 MHz、2 GHz、10 GHz、18 GHzの同軸システムにおける6 つの国立計量研究所からの複素反射係数の測定比較について述べる。 参加した研究所は、報告されたすべての値について、値の一致と等距離のギャップに関して満足のいくフィードバックを提供し、95%信頼水準における検査値に関連する不確実性よりも小さかった(Patel et al., 2012, pp. 01013 {01013) に掲載されている.
2.国際比較GT-RF 75A4:0.5 GHz、3 GHzおよび7 GHzの14 mm/50 オーム同軸線の反射係数
- 著者: U.スタンパー
- 発行年: 1994
- 概要: この論文は、指定された周波数での 14 mm/50 オームの同軸線での複雑な反射係数の測定の国際比較から要約したものです。この研究から、基準では 9 年間にわたる反射係数のドリフトが非常に低く、同時にさまざまな参加者によって与えられた平均値の間の一貫性が高かったことがわかります(Stumper、1994、288 {289 ページ).
3. 低入力インピーダンスの超電導薄膜デバイス用の新しいブロードバンド 50 OHM 同軸 - 1 OHM マイクロストリップ遷移
- 著者: M ダギンヌスら.
- 発行年: 1991
- 概要: 著者らは、3 段階のマイクロストリップ四分波変圧器を使用して 50 オームの同軸線が 1 オームのマイクロストリップ線に移行することで構成される新しい遷移の実装について説明しています。この遷移により、特定の周波数に対する伝送損失が低くなりました(Daginnus et al., 1991, pp. 693 {698) とされている.
