最新の産業および自動化システムでは、運用効率と機器の持続可能性のために効果的なケーブル管理が必要です。. ケーブルドラッグチェーン 動的環境において、移動中のケーブル、ホース、またはその他の導管をガイドおよびサポートするように構築されており、堅牢なケーブル管理ソリューションを構成します。このガイドには、ケーブル ドラッグ チェーンの原理、利点、運用を最適化するための実用的な用途など、ケーブル ドラッグ チェーンについてさらに理解するのに役立ちます。この記事には、エンジニア、システム設計者、さらにはメンテナンス マネージャー向けの情報が含まれており、活動の合理化と消耗による損傷から重要なコンポーネントを保護するのに役立ちます。.
aとは何ですか ケーブルのドラッグ チェーン、, そしてそれはどのように機能しますか?
ケーブルトラックは、操作中にケーブル、ホース、その他の可動要素を操縦してシールドする機械的な装置です。これらの要素を包み込む柔軟なセグメントで構成され、繰り返し移動しながら絡み合い、過度の摩耗、または曲がりを防ぎます。チェーンは通常、プラスチックまたは金属材料で構成されています; したがって、所定のルートに沿って曲がるため、部品の完全性が維持されます。自動化された生産ラインやロボット工学など、機械が継続的かつ確実に移動する必要がある環境では、ケーブルトラックは非常に重要です。.
aの構成要素 ケーブルドラッグチェーン
通常、ケーブルドラッグチェーンの主要部分は次のとおりです:
- リンクまたはセグメント: これらは、柔軟性と安定した動きを可能にするチェーンの本体を形成するモジュール式セクションです。.
- エンドコネクタ: チェーンの両端を機械や機器に固定するアタッチメントです。.
- クロスバー: これらの取り外し可能なバーは、ケーブルとホースをチェーン内の所定の位置に保持します。.
- ガイド チャネル (オプション): これらの構造はサポートを提供し、さまざまなアプリケーションでの移動中にこのチェーンの適切な位置合わせを保証します。.
これらすべての要素が連携して、このチェーンの効率的な動作を確保し、繰り返しの動きによる損傷からケーブルやホースを保護します。.
いかに a ドラッグチェーン 促進 ケーブル管理
ケーブル チェーンはケーブル管理を容易にし、保護します システム内のケーブルとホース 繰り返し動作します。ワイヤを位置合わせして分離することで、もつれ、摩耗、不必要な摩耗を防ぎます。さらに、スムーズな動作を可能にし、ケーブルへの負担を軽減します。これにより、システムの寿命が長くなり、耐久性が向上し、産業用途や機械用途でのダウンタイムが最小限に抑えられます。.
a を使用するメリット ケーブルキャリア
- 効率と構成: ケーブル キャリアは、ケーブルとホースをきちんと整理して絡み合いを防ぎ、動的システム内での簡単な移動を可能にします。.
- 耐久性の向上: ケーブル キャリアは摩擦を最小限に抑えることでケーブルの寿命を延ばし、摩耗を軽減します。.
- 安全性の向上: これにより、外部損傷への潜在的な曝露が軽減され、電気的故障や機械的故障などのリスクが最小限に抑えられます。.
- ダウンタイムの短縮: 適切に管理されたケーブルの故障頻度が減り、信頼性が向上し、メンテナンスの中断が少なくなります。.
- 多用途性: ケーブルキャリアはさまざまなケーブルサイズに対応できるため、多くの産業および機械の状況に適しています。.
なんだって ケーブルのドラッグ チェーンの適用?
における 利用 CNCマシン そして オートメーション.
ケーブルドラッグチェーンは、CNCマシンとオートメーションシステムの維持に不可欠です。 CNCマシンの使用の増加は、高速での動きと多くの機械的複雑さにもつながり、絡み合いや擦れを避けるためにケーブルやホースに安全な誘導を与える必要があります。 、それらはこれらの部品の適切な構成と保護を保証し、ダウンタイムを削減しながら耐用年数を延ばします。.
製造において、自動化システムは正確さと長時間の均一な動きに大きく依存しています。この研究は、ケーブルドラッグチェーンを組み込むことで、最大40%まで機械の信頼性を向上させることができることを示唆しています。これにより、ケーブルの摩耗の発生率が減少し、反復的な作業中の破損が回避されます。今日の革新的なドラッグチェーンは、電源、制御、データを含む複数のケーブルに対応できるため、ほとんどの自動設定に適用できます。.
ワイヤー管理の新たな成果には、ドラッグ チェーン用の軽量で耐摩耗性のある材料の開発が含まれます。これにより、CNC およびロボット システム内のエネルギー節約に弾みがつきます。この革新により、高出力レベルのより高速な生産ラインに必要な、より高い稼働率が可能になります。したがって、ケーブル ドラッグ チェーンは、新興産業トレンドの精度、効率、持続可能性にとって不可欠です。.
における 役割 3Dプリンター およびその他のテクノロジー産業
ドラッグチェーンは、例えば、3Dプリンティングやその他の様々な技術主導型産業の機能を強化する上で重要な役割を果たしている これらのプリンタでは、ドラッグチェーンは、ケーブルやホースを整然と配線するのに役立ちます; これは、機械の使用中に高精度を維持するためには極めて重要である その結果、ケーブルの絡みや摩耗を防ぎ、ダウンタイムを最小限に抑えながら機器の寿命を延ばします たとえば、高度なドラッグチェーンは、耐用年数を通じて素早い動きが頻繁に発生するロボット工学や半導体などの業界でのアプリケーション向けに特別に設計されており、それらが動作する過酷な環境を示す現代のケーブルキャリアは、非常に機密性の高いデータ伝送ワイヤに接続されたときに極端な温度 (-40° Cから100° C以上) で動作できるようにするエンジニアリング手法によって作られています これらのシステムの大規模な採用は、その重要性を強調しており、その結果、ケーブル管理ソリューションの世界市場は、業界全体で急速な自動化とデジタル変換により、約6% CAGRで成長すると予測されています。.
頑丈な および 産業用途
信頼性の高いケーブル管理は、ヘビーデューティおよび産業用途では極めて重要であるため、ドラッグ チェーンが最も適しています。たとえば、製造、鉱業、石油およびガス業界は、実用的で耐久性のあるシステムを必要とする過酷な条件下で作業することがよくあります。これらの分野では、ドラッグ チェーンは、周囲の摩耗、重量の増加、および長い動作間隔に耐えることを目的としています。.
その上で、ロボット機械の使用により、工業地域内でのドラッグチェーンの需要が高まっています 調査によると、世界の産業オートメーション市場は、2027 年までに市場規模が$4,000 億を超えると大幅に成長すると予想されており、そのためには、高速-高周波プロセスに耐えるための高度なケーブル管理ソリューションが必要となり、そのパフォーマンスに影響を与えることなく、さらに、頑丈なドラッグチェーンには、さまざまな種類の産業用機械間で簡単にカスタマイズおよび混在できるモジュール設計が搭載される傾向があり、それによって運用の柔軟性が向上し、高い生産性レベルにつながります。.

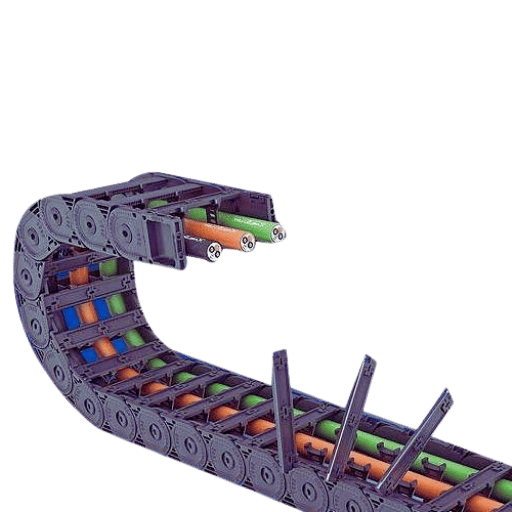

をどのように選択しますか 右 ケーブル ドラッグ チェーン?
選択に影響を与える要因: 直径 そして 曲げ半径
スムーズな操作と長期的な耐久性を確保するには、ドラッグチェーンの内側に留まるケーブルの直径を考慮する必要があります。ドラッグチェーンには、すべてのワイヤに十分な内部スペースがあり、過度の圧縮や摩擦を避けるためにある程度の余裕が必要です。ベストプラクティスによれば、ケーブルの動きだけでなく、熱膨張も考慮に入れるために、ケーブルの直径よりも少なくとも 10% 多くのクリアランスが必要であることが推奨されます。たとえば、直径 10 mm のケーブルには、チェーン内で最小内部スペース 11 mm が必要です。.
曲げ半径は、ケーブルの柔軟性、寿命、機械的性能に直接影響を与えるため、同様に不可欠です。ほとんどの場合、企業はケーブルの直径に数回乗算することで理想的な曲げ半径を決定します; したがって、一般的な規格では、高屈曲用途では10-15 倍に設定される場合があります。たとえば、直径10mmのケーブルでは、最小曲げ半径100-150mmが必要になります。曲げ半径を適切に選択することで、内部部品への応力が最小限に抑えられ、ワイヤの破損、信号のドロップオフ、または動作障害時の絶縁損傷が回避されます。.
これらの要素は、ロボット工学、自動車、製造などの業界では、これらの部門の動きが速くなるにつれて重要です。したがって、精度と信頼性が求められます。プロセスを最適化するために、企業は 正しいケーブルが必要です 直径と曲げ半径により、メンテナンスのダウンタイムと運用コストを最小限に抑えながらケーブルの寿命を延ばすことができます。.
材料: プラスチックドラッグチェーン 対. ステンレス鋼
それらは軽量で費用効果が大きい、適度な負荷および速度の下で使用のために適していますそのような材料は耐食性であり、湿ったまたは化学的に活動的な環境で使用することができますが、極端な温度または高いストレスはステンレス鋼のものに比べて耐久性の低い製品を生成する可能性があります。.
一方、ステンレス鋼のドラッグチェーンは、より多くの強度、より長い寿命、および高温や重い機械的負荷などの極端な状況に耐える能力を提供します。一般に高価ですが、骨の折れる工業条件には理想的ですが、プラスチックオプションよりも重いです。.
それらの選択は、環境条件、負荷タイプ、予算の制約など、必要なアプリケーション要件によって異なります。.
ドラッグチェーンの長さ および追加仕様
適切なドラッグチェーンの長さと追加の仕様を決定する際には、最適なパフォーマンスを得るために複数の変数を考慮する必要があります ドラッグチェーンは通常、柔軟性と動きを適切に考慮して、機器の移動距離全体に曲げの半径の少なくとも1.5-2 倍を加えた長さを測定するのが一般的です。過度の張力や摩耗を伴わずに適切な機能を実現します。.
他の仕様は、それらを破壊しないようにケーブルとホースの要件に対応する必要があります曲げ半径を構成します。 負荷の下で持続するためには、1 つは、メーカーの定格容量を超えてはならないドラッグチェーンの最大充填重量をチェックアウトする必要があります。たとえば、一部の日常的なプラスチック製ドラッグチェーンは最大10kg / mの充填重量を有することがあるが、ステンレス鋼チェーンは、特にロータリー用途ではるかに高い重量に耐えることができる。.
耐熱性も重要なパラメータです。たとえば、一部のプラスチック製ドラッグ チェーンは -40° F ～ 275° F (-40° C ～ 135° C) で機能します。逆に、一部のステンレス鋼のバリエーションは約 1200° F (650° C) の高温に耐えることができます。また、耐紫外線性レベル、耐薬品性、特定の種類のケーブルとの互換性を考慮すると、困難な状況でも長期的な機能を確保できる正しい選択の前提条件となります。.
どのような素材が使用されているか ケーブルドラッグチェーン?
の概要 プラスチックケーブル そして ナイロン
プラスチックとナイロンは、軽量で汎用性の高いケーブルドラッグチェーン構造で最も一般的に使用される2 つの材料です 軽く、柔軟に適用できます 強化ポリマーで作られたプラスチックケーブルドラッグチェーンは、さまざまな目的に応じたコスト効率の高い耐久性のあるオプションです 強化ナイロン、特殊なタイプの熱可塑性プラスチックにより、これらのチェーンはより強く、より耐摩耗性があり、よりよく曲がります。.
約80 MPaの引張強度で、強化ナイロンは構造的完全性を失うことなく、実質的な機械的ストレスに耐えることができます ナイロンドラッグチェーンはまた、高い耐摩耗性を備え、長期間にわたって多くの曲げサイクルに耐えることができるため、ロボットアームや連続運動機械などの動的用途に最適です。.
これらの材料は、様々な環境応力に耐える能力があるため、プラスチックまたはナイロンと有利に使用することができる 工業条件では、例えば、ナイロンは油、塩、および弱酸に対して非常に耐性があり、抗力チェーンの寿命を延ばす 第2 に、両方の材料は、摩擦係数が低いため、チェーン内のケーブルの摩耗を低減する 紫外線安定剤および難燃剤も、紫外線安定性を促進し、難燃性を高める添加剤としてこれらの材料に含めることができるため、屋外目的または高リスク環境に適している。.
アメリカでは、ほとんどのプラスチックおよびナイロン抗力鎖の動作温度は-40° Fから275° F (-40° Cから135° C)の間であるため、多くの用途に適しています。軽量な特性により、支持構造にストレスがかからないため、既存のシステムを必ずしも強化することなく簡単に設置できます。これらの側面により、効率重視の操作や、特に油圧システムが関係する場合、過酷な環境要因に対する寿命と耐性を優先する操作に有利な選択肢となります。.
の性質 ステンレス鋼ケーブル
顕著な耐久性、強度、耐腐食性により、非常に人気のあるステンレス鋼ケーブルとなっています。これらのケーブルは、高い湿気、塩分を含んだ空気、または高温などの極端な環境条件でも性能を発揮すると信頼できます。また、引張強度が比較的高いため、伸びが最小限に抑えられるため、重い荷重下でも信頼性の高い性能が保証されます。これにより、海洋、産業、建築、回転システムなどの長期的な信頼性アプリケーションに最適です。.

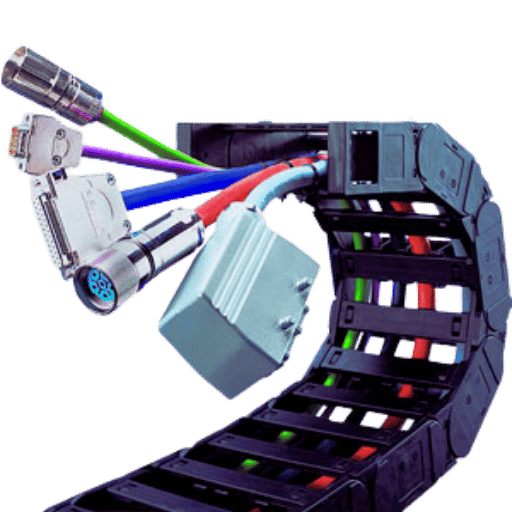

どうですか ケーブルドラッグチェーン 設置 保守?
囲うための手順 ケーブルとホース 内 the ケーブルチェーン
- ケーブルチェーンを準備する: このケーブルの内部を維持するには、該当する場合は上部のカバーを取り外すかロックを解除して開きます。使用する前に、チェーンに破片や損傷がないか確認してください。.
- ケーブルとホースを整理する: もつれがないことを確認し、希望の順序で配置します。取り付けを容易にするために、機能に応じてグループ化できます。.
- チェーンの内側にケーブルとホースを敷設する: 各ホースとケーブルは、ケーブルチェーンの内部コンパートメント内に静かに配置する必要があります。不必要な摩擦や外乱を避けるために、交差したり重なり合ったりしないでください。.
- 弛みを提供する: 操作の間にそれらが動くチャネル内のケーブルそして管を取付けるとき、ケーブルの動きのある動きを残して下さい これは余分伸ばすことを防ぎ、これらすべてのワイヤーの生命を延ばし、この特定の鎖が正しく働くことを示します。.
- チェーンを固定します。ケーブルをホースの横に正しく配置したら、上部カバーをしっかりとロックまたは固定して、このチェーンを閉じます。.
- テスト機能: このシステムを実行して、ケーブルのスムーズな動きをチェックします。エンジンが作動している間、圧力や障壁を避けて、すべてのホースとチューブが真っ直ぐに保たれていることを確認します。.
定期メンテナンス:長寿の確保
定期的な検査と積極的なメンテナンスは、ケーブルチェーンシステムの寿命を確保するための私の対策の一部です 私は常に摩耗の兆候をチェックすることに熱心です、チェーンの亀裂や変形、ケーブルやホースのほつれなど、チェーンとそのコンポーネントの清掃は、破片の蓄積を避けるために定期的に行われます; それに応じて、メーカーが推奨する潤滑可動部品に加えて、張力調整と適切な位置合わせは、時間の経過とともに理想的なパフォーマンスを維持するために確実に行われるいくつかの他の手順です。.
よくある問題のトラブルシューティング
ケーブルチェーンに問題がある場合は、まずその原因を診断します。奇妙な音や動きに気づいたら、間違った取り付けや緩んだアイテムをすぐに再調整する必要があるかどうかを評価します。ケーブルやホースの磨耗症状については、通常は正しく締めて壊れた部品を交換します。不適切なメンテナンスにより、さまざまな故障が発生する可能性があります。チェーンに固着感が生じたり、すぐに動かなくなったりした場合、その経路に汚れが蓄積していることを意味します。すべてのコンポーネントが正しく取り付けられていることを確認しながら、それらすべてのアイテムを取り除くための検査が必要です。さらに、繰り返される複雑な問題に対処する際には、会社のガイドラインを注意深く確認します。.
よくある質問 (FAQ)
Q:どういう意味ですか?
A: ドラッグ チェーン ケーブル キャリア。a と呼ばれることもあります ケーブル トラックまたはワイヤー キャリアは、動的用途でケーブルとホースをガイドおよび保護する保護システムです。機械の動きに合わせて曲げたり曲げたりする柔軟なチェーン状の構造内にケーブルが含まれており、絡まったり損傷したりするのを防ぎながら自由な動きを保証します。.
Q: ケーブルのドラッグ チェーンに利用できる標準的なサイズは何ですか?
A: さまざまなサイズのケーブルドラッグチェーンは、さまざまなケーブル管理ニーズを満たすことができます。通常のものは、30mm x 50mm、30mm x 60mm、および15mm x 30mmです。 20×40 mmのような大きなものは、より多くのスペースを必要とする電源ケーブルに適していますが、10 mmから18 mmの範囲の幅を持つケーブルチェーンなどの小さなものは、より小さな設置に最適です。.
Q: ケーブルの抗力鎖の構造でどのような材料が使用されていますか?
A:この点に関して、ケーブルのドラッグチェーンは繰り返し曲げられ、環境の影響に耐えることができる永続的な材料で作られており、油圧に適している最も一般的なものは、耐腐食性があるため、強化ナイロン、鋼、ステンレス鋼であり、メーカーは汚染を最小限に抑える必要があるクリーンルーム材料を提供することもあります。.
Q: アプリケーションに適切なケーブルドラッグチェーンを選択するにはどうすればよいですか?
A: 適切なケーブルドラッグチェーンを選択する際に考慮すべきその他の要素には、必要な曲げ半径、保護するケーブルまたはホースの種類とサイズ、移動の速度と頻度、環境条件が含まれます。また、ケーブルの総重量とそれらにかかる可能性のあるその他の力も考慮してください。アプリケーションでどのチェーンを使用するかが不明な場合は、当社または評判の良いチェーン供給会社にお問い合わせください。.
Q: ケーブルのドラッグ チェーンは水平および垂直アプリケーションで使用できますか?
A: 油圧サポートを必要とするものを含むケーブルドラッグチェーンは多用途で、水平または垂直に適用できます。工作機械、ロボット、その他の産業用機器によく見られます。一部のチェーンは垂直使用を目的としており、たるみを防ぐ機能と適切な一方向ケーブルサポートを備えています。.
Q: ケーブルのドラッグ チェーンを取付ける方法か?
A: ケーブルドラッグチェーンの取り付けは、通常、一方の端を不動の点に、もう一方の端を機械の可動部分に固定します ケーブルは、さまざまなワイヤを区別するのに役立つセパレータを使用してチェーンを通して慎重に配置されます システムに遊びを残し、前進中にそれ自体が過度に伸びないように注意する必要があります 多くのメーカーは取り付けマニュアルを提供しており、複雑な取り付けには専門の設置業者が推奨されます。.
Q: ケーブルのドラッグ チェーンは後付けの適用で使用できますか?
A: はい、ケーブルドラッグチェーンは多くの場合、改造用途に適しています。導管システムを強化し、新しいケーブルや交換用ケーブルを保護するために、現在の機械に追加できます。長さを正確に測定する必要があります。改造するときは、利用可能なスペースに収まるチェーンを選択する前に、改造してください。 OpenBuilds などの一部のチェーンは、簡単な設置者を念頭に置いて作られているため、改造プロジェクトに最適です。.
Q: 長寿を確保するためにケーブルドラッグチェーンを維持するにはどうすればよいですか?
A: ケーブルドラッグチェーンの寿命は、摩耗、損傷、破片の蓄積の兆候がないか定期的にチェックすることで維持できます チェーンの定期的な清掃は、特にほこりや汚れのある場所では必要です 回路内のケーブルはねじれたり結び目になったりしてはいけません 望ましくない引き裂きや摩耗の原因となる可能性がある メーカーが推奨する場合は、可動部品に潤滑剤を塗布し、破損したリンクやエンド接続を即座に置き換えて、さらなる問題を回避してください。.
Q: ケーブルのドラッグ チェーンは極限環境で使用できますか?
A: 絶対に; ケーブルのドラッグ チェーンの多くの異なった種類は極限状態で利用できますいくつかの例は高温に耐えることができる材料を含んでいます腐食に対して抵抗力があるもの、そして水中使用のために適したあるものさえあります例えば、1 つは海洋および化学処理の適用のために主にステンレス鋼の鎖を見つけるかもしれませんケーブルのドラッグ チェーンを選ぶときあなたの環境条件を常に指定しますそれが適用の特定の挑戦に耐えることができることを保障します。.
