ワイヤーおよび直接埋設ケーブル は、特別な保護なしに地中に埋められることに耐えるために必要な要素です。これらの特殊な導体は屋外で使用することを目的としており、湿気、土壌の種類、温度変動に耐えるように作られています。したがって、電気プロジェクトを安全かつ効率的に行うには、それらの仕様、用途、および設置方法を知ることが重要です。この記事は、直接埋設ワイヤまたはケーブルの製造に使用される建設資材、他の種類の配線システムに対する利点、それらを正しく設置する方法、場所によって異なる可能性のある法的要件など、主題に関する完全なガイドを提供し、読者に電気配線作業を行うために必要なすべての情報を提供します。

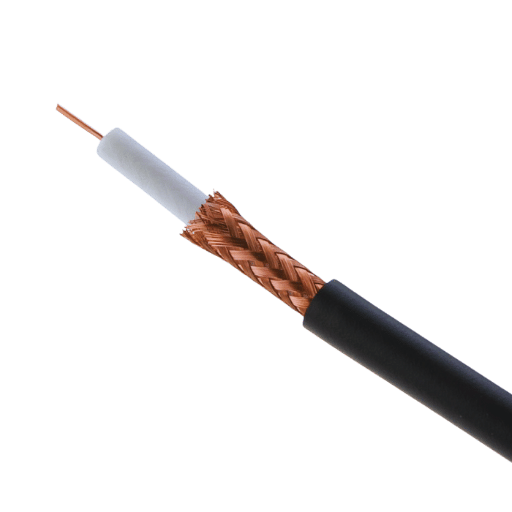

直接埋設ワイヤーとは何ですか?
直葬の基本を理解する
直接埋設電線は、導管なしで地中に直接埋設されるように設計されています。湿気や土壌腐食に強い丈夫な素材で作られています。通常、これらの電線の絶縁体は、柔軟性と環境要因に対する保護のために熱可塑性または熱硬化性化合物で作られています。例としては、UF (地下フィーダー) ケーブルや USE (地下サービス エントランス) ケーブルがあり、これらは厳格な安全基準と性能要件を満たしています。深さの規則に従い、他のユーティリティとの近接を避けて正しく設置すれば、直接埋設配線システムは長期間にわたって信頼性と機能性を維持します。
直接埋設ケーブルと通常の電線の違い
特定の作業に適した材料を選択するには、通常の電線と直接埋設ケーブルを区別する必要があります。UF および USE タイプは、湿気、土壌の酸性度、または温度変化に耐えるように設計された絶縁体と被覆を備えた地下での使用向けに作られたケーブルの例です。逆に、通常の電線にはこれらの強力なコーティングがないため、地面に直接接触して使用することはできません。
- 断熱材： 直接埋設ケーブルは、より堅牢にするために、絶縁材として高耐久性の熱可塑性プラスチックまたは熱硬化性プラスチックを使用していますが、通常の電線に使用される標準的な絶縁材では湿気に対する耐性が十分ではありません。
- 耐湿性： 埋設環境と接触するとすぐに劣化する可能性のある通常の電線とは異なり、直接埋設ケーブルは長期間雨にさらされても劣化しません。
- インストールの深さ: 電線を埋める深さは法律で規制されており、住んでいる場所に応じて通常は約 24 ～ 30 インチですが、通常の電線は地下での使用を想定していないため、そのような仕様はありません。
- 用途： 庭を照らす、小屋に電気を供給するなどの屋外活動では、直接埋設ケーブルの使用が必要になる場合がありますが、外部条件のない屋内環境では通常の電線のみが必要です。
これらの相違点を理解することで、専門家は電気設備の設置時に安全性と効率性の面で最適なものを選択できるようになります。
直接埋設電線を使用する利点
安全かつ効率的な電力伝送のために直接埋設電線を使用すべき理由はいくつかあります。
- さらなる安全性: 湿気、化学物質、ネズミはケーブルの効率に影響を与える可能性があります。そのため、このような脅威を防ぐために、ケーブルにはより強力な絶縁材と被覆材が必要です。これにより、ケーブルの信頼性が向上し、メンテナンス コストが削減されます。
- 保護の改善: これらのケーブルは、地中に敷設される前に法律で定められた必要な基準をすべて満たしているため、周囲の生命を危険にさらす可能性のある電気故障やショートが発生する可能性が低くなります。
- アプリケーションの柔軟性: 灌漑ネットワーク、景観照明デザインなどのさまざまな屋外システムでは、遠く離れた建物からの電源接続が必要になる場合があります。そのため、埋設ケーブルはさまざまな使用状況で役立ちます。
長持ちするだけでなく人々の安全も確保しなければならない電気機器を屋外で扱う専門家は、数多くの利点があるため、常に直接埋設電線を選択します。

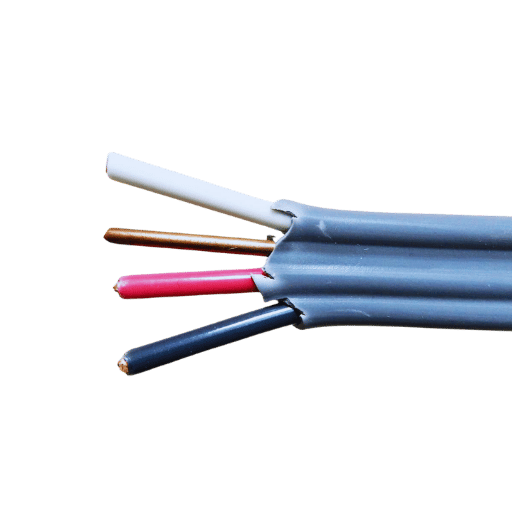

適切な直接埋没ワイヤーを選択するには？
直接埋設ワイヤーを選択する際に考慮すべき要素
最適なパフォーマンスと安全基準への準拠を実現するために、電気設備に最適な直接埋設電線を選択する際には、いくつかの重要な問題を考慮する必要があります。
- ワイヤーゲージ (AWG): アメリカ電線規格 (AWG) システムは、電流容量に影響する電線の太さを決定するために使用されます。一般的な住宅用途では、より高い負荷に対応するために、より低い AWG 番号が必要です。この選択を行う際には、地域の電気コードと負荷計算を確認する必要があります。
- 絶縁タイプ： 直接埋設電線には、PVC や XLPE などの異なる絶縁材タイプがあります。PVC は湿気や紫外線に対する耐性に優れているのに対し、XLPE は耐熱性や耐薬品性に優れています。絶縁材は、環境条件や特定の設置要件に基づいて選択する必要があります。
- 定格電圧： ケーブルの定格電圧は、最大動作電圧を示します。景観照明などの低電圧システムでも、別棟への電源供給などの高電圧アプリケーションでも、選択したワイヤが設備の電圧要件に対応できることを確認してください。
- 環境条件： 土壌の種類、水分レベル、化学物質や腐食性物質の存在を考慮する必要があります。特に洪水が発生しやすい地域や化学物質にさらされる可能性のある場所に設置する場合は、特定の環境条件に適合するケーブルを選択してください。
- 規格への準拠: 使用予定の直接埋設電線が、米国で使用されている米国電気工事規程 (NEC) などの関連業界標準を満たしていることを確認してください。準拠することで、電線を地中に埋設する前に安全性テストが実施されることが保証されます。
これらの要素を慎重に評価することで、専門家は適切な直接埋設電線を選択でき、信頼性が高く安全な屋外電気設備も確保できます。
プロジェクトにはどのワイヤゲージを使用すればよいですか?
過熱の危険なしに電力がスムーズに流れるように、適切なワイヤ ゲージを選択することが重要です。米国ワイヤ ゲージ (AWG) システムは、一般的に住宅用途で使用されています。このシステムでは、数字が小さいほど、より大きな電流を流すことができる太いワイヤを意味します。たとえば、ほとんどの照明システムとコンセントには 12 AWG で十分ですが、電圧降下を最小限に抑えるために、大型の電化製品や長いケーブル配線には 10 AWG が必要になる場合があります。どのサイズを採用するかを決定するには、アンペアでの合計負荷、配線の長さ、および関連する電気コードを考慮する必要がありますが、安全コンプライアンスが不十分にならないように、ワイヤ ゲージ チャートを調べて電気技師に相談することも賢明です。
直接埋設に銅線を選択することの重要性
直接埋設用途に銅線を選択することの重要性は、いくら強調してもし過ぎることはありません。銅は優れた電気伝導体であり、錆びにくいです。これらの特性により、銅は、他のどの金属よりもエネルギー損失を最小限に抑えて長距離にわたって電気を伝送できます。また、この種の電線は、アルミニウム電線のように温度や環境の変化にあまり影響されないため、地中で長持ちし、信頼性も高くなります。銅は柔軟性があるため設置作業が容易であるだけでなく、延性があるため、必要に応じて曲げ部の角を鋭くすることができ、他の方法よりも複雑なレイアウトに簡単に対応できます。したがって、電線を地中に直接埋設する場合は、常に完全に銅で作られている必要があります。そうすることで、システム効率が向上するだけでなく、そのような業界で設定された安全基準を満たすことができます。

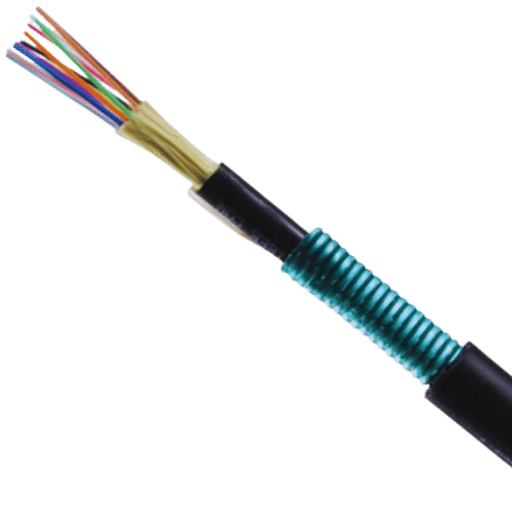

直接埋設ケーブルの設置ガイドライン
UF-B 地下フィーダーケーブルの設置手順
- ルートの計画: 既存の地下設備に干渉しない、ケーブル敷設の最短かつ最も安全なルートを特定します。
- 深さの要件: 地元の規制に従って、少なくとも 2 フィートの深さの溝を掘ります。
- ケーブルの選択： 建物の電気コード要件に従いながら、総負荷と配線の長さに基づいて適切な UF-B ケーブル サイズを選択します。
- 溝の準備: 溝の底は、ワイヤーの損傷を防ぐために滑らかにする必要があります。鋭利なものや破片はすべて取り除く必要があります。
- ケーブルの配置: メーカーが規定した曲げを超えないように注意しながら、まっすぐな UF-B ケーブルを溝に配置します。
- 埋め戻し: ケーブルを岩や破片から保護するために、ケーブルの上に少なくとも 2 インチの砂または土を追加して埋め戻します。
- エリアのマーク付け: この隠されたケーブルが埋められている場所を明確に示します。これは、将来の機会に他の人に思い出させるために、テープやマーカーを使用して行うことができます。
- 最終検査: 埋め戻す前に最終検査を実施し、適切な場所であることと建築基準法に準拠していることを確認します。
- テスト： 設置が完了したら、電気システムの整合性を確認するために、導通および絶縁テストを必ず実行してください。
安全上の注意事項とNEC（米国電気工事規定）への準拠
UF-B 地下フィーダー ケーブルの設置において最も重要なことは、安全対策の遵守と NEC への準拠です。事故を避けるため、作業中は常に手袋や安全メガネなどの必要な個人用保護具を着用してください。掘削を開始する前に、設置場所の徹底的な調査を実施して、その下にある既存のユーティリティを把握することが必須です。NEC 規制によると、保護するだけでなく、この点での損傷リスクを最小限に抑えるために、埋設深度は地表から 24 インチ以上である必要があります。設置中の電気的危険に対するさらなる安全性を確保するため、米国電気工事規定で要求されている適切な接地および接続方法を採用する必要があります。定期的に実施される検査と、プロセス全体を通じて実施されるテストは、コンプライアンスと安全性の確保に役立ちます。
インストール中に避けるべきよくある間違い
UF-B 地下フィーダー ケーブルを設置する際には、安全性と効率性を損なう可能性のあるよくある間違いを避けることが重要です。
- 埋設深度が不十分: NEC が要求する 24 インチの最小埋設深度を満たさないことは、最もよくある間違いの XNUMX つです。深度が不十分な場合、地表での活動や自然の力による偶発的な損傷の危険性が高まります。
- マークされていないユーティリティ: 既存の地下設備の位置を特定して明確にマークしないと、掘削中に事故が発生する可能性があります。他のラインにぶつからないように常に他のラインの位置を確認してください。そうしないと、高額な修理が必要になり、安全上のリスクが生じます。
- 不適切な埋め戻し方法: 埋め戻しに不適切な材料を使用すると、圧力ポイントが形成されてケーブルが損傷する可能性があります。埋め戻しは、時間が経っても沈下せず、設置の完全性が損なわれない適切な土で正しく圧縮する必要があります。
これらの一般的なエラーを認識し、適切な習慣を実践することで、インストールのプロセスがより安全になり、規制に準拠したものになります。

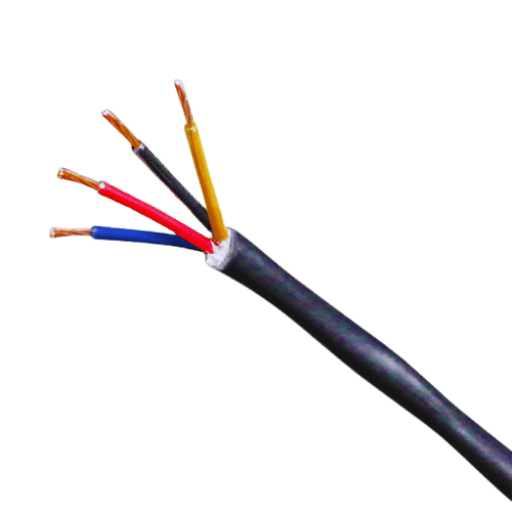

どのような種類の直接埋設ケーブルが利用可能ですか?
一般的な UF-B および UF-B WG 地下フィーダー モデルの概要
地下フィーダー (UF-B) ケーブルと接地付き地下フィーダー (UF-B WG) ケーブルは、地下での使用に特化して作られています。UF-B ケーブルは、導管なしで直接埋設できます。通常は、屋外照明、景観アプリケーション、その他の恒久的な設備に電力を供給するために使用されます。ただし、UF-B WG には追加の接地導体が含まれており、地絡電流の適切な経路が提供されるため、安全性が向上します。
どちらのタイプのケーブルも湿気の多い場所でも使用できるように設計されており、強力な耐湿性カバーが付いているため、長寿命と信頼性が保証されます。一般的なサイズは、14 AWG、12 AWG、10 AWG です。さまざまなアプリケーションのニーズに対応できるように、さまざまな電圧定格が用意されています。したがって、設置場所や負荷要件に応じて、適切なタイプとサイズを選択することが重要です。
地下設備用のさまざまな導体タイプの比較
地下設備用の導体を選ぶ際には、さまざまなタイプの仕様と用途を考慮する必要があります。主な導体タイプには銅とアルミニウムがあり、それぞれに独自の利点とトレードオフがあります。
銅は、電気伝導率が高く、流れに対する抵抗が低いため、優れた導体です。つまり、効率が最も重要となる場所に最適です。また、銅は他のどの金属よりも耐腐食性に優れているため、地下環境では大きな利点となります。ただし、銅はアルミニウムよりもコストが高いため、大規模な設備の予算配分に影響します。
一方、アルミニウムは銅よりも抵抗率が高いものの、軽量で安価なため、地下設置が必要な多くの用途で広く使用されています。アルミニウムは銅よりも導電性が低いため、同じ電流を流すとより大きな直径が必要になりますが、焼きなましアルミニウムや合金アルミニウムなどの新しい開発により、その性能特性が向上しています。
要約すると、銅導体とアルミニウム導体のどちらを使用するかは、設置コスト、重量の考慮、耐腐食性、プロジェクトの特定の負荷要件などの要因によって決まります。したがって、これらの相違点を理解することで、配電目的で地下に設置されたシステムの信頼性と安全性を保証する適切な選択を行うことができます。
地下ケーブルにPVCジャケットを使用する利点
地下ケーブルに PVC (ポリ塩化ビニル) ジャケットを使用する理由はたくさんあります。まず、PVC は湿気に対する耐性が優れているため、電気的な故障の原因となる水による腐食や損傷から導体を保護します。次に、化学的安定性が高く、環境要因に対する耐性が高いため、さまざまな土壌でより長い寿命が得られます。
さらに、これらのジャケットは軽量で柔軟性があるため、特に限られたスペースや困難な地形でも簡単に設置できます。設置や使用中に摩耗に耐えるほど丈夫なだけでなく、この素材は長さに沿って物体と物理的に接触することで生じる摩耗にも耐えることができます。さらに、PVC がこの用途に適している理由の 1 つは、優れた絶縁特性を備えているため、絶縁体として使用できることです。これらすべての利点を組み合わせることで、地下の電線を潜在的な危険から保護する最適な方法が実現します。
直接埋設電線のメンテナンスとトラブルシューティング
直接埋設ワイヤーの寿命を保証するための定期的なチェック
- 目視検査: 定期的に、地上の終端点と接続ボックスに腐食、損傷、または水の浸入の兆候がないか確認してください。
- 土壌状態の評価: 埋葬地の周囲に過度の湿気、浸食、化学汚染がないか注意してください。
- ケーブル整合性テスト: 絶縁抵抗テスターまたはケーブル障害ロケーターの使用は、発生する可能性のある障害や絶縁の劣化を検出する上で非常に重要です。
- 熱画像処理: 異常な加熱パターンから電気過負荷やショートが発生していないかどうかを熱画像カメラで確認します。
- ドキュメントのレビュー: 検査、修理、環境条件などの包括的な設置記録を維持します。これは、一定期間にわたってケーブルのパフォーマンスを監視するのに役立ちます。
- 植生管理: 墓地の上の植物の成長を管理して、物理的な損傷を防ぎ、ケーブルの近くに湿気が溜まる可能性を減らします。
問題と配線の欠陥を早期に特定
直接埋設された電線の問題や配線の欠陥を迅速に発見するには、目視と技術チェックを組み合わせた計画的なアプローチを採用することが重要です。腐食や物理的損傷の兆候がないか、地上の接続部や接続箱に特に注意しながら、定期的に周囲の目視検査を実施してください。光ファイバー検査カメラを使用すると、掘削せずに内部配線の欠陥を発見できます。
サーマル イメージングを使用すると、温度変化を監視できます。温度変化は、潜在的な故障箇所を示す可能性があります。一方、定期的な絶縁抵抗テストは、配線の完全性を損なう可能性のある絶縁劣化の特定に役立ちます。さらに、過去の保守記録を調べることでパフォーマンスの傾向を検出できるため、重大な故障を引き起こす前に異常を早期に特定できます。これにより、電気システムの寿命が延びるだけでなく、配線システムの欠陥によってもたらされる電気安全上の危険に関連するリスクが大幅に軽減されます。
修理と交換：知っておくべきこと
直接埋設電線の修理や交換を始める前に、まず損傷の程度を把握することが重要です。小さな切り傷や擦り傷などのそれほど深刻ではない損傷の場合は、高品質の直接埋設用修理キットを使用して、電線全体を交換することなく機能を回復することができます。これらのパッケージには通常、特殊な接着剤と保護カバーが含まれ、気密シールが確実に施されています。
ワイヤーがひどく損傷したり劣化したりして、交換が必要になる場合があります。互換性とパフォーマンスを保証するために、元の仕様を満たすかそれを超えるワイヤーを選択することが重要です。交換用ケーブルを選択する際に考慮すべき要素には、導体のサイズ、絶縁定格、環境耐性などがあります。修理後、導通チェック、絶縁抵抗テスト、負荷容量のチェックなど、必要な制限内で機能しているかどうかを確認するために徹底的なテストを行う必要があります。
このプロセスの各段階で現地のコードと規制に従うことで、適合性が確保されるだけでなく、安全性と信頼性も向上します。特に重要なシステムの場合、これらのデバイスを適切に取り扱い、設置できる資格のある人員を雇用し、そのようなコンポーネントの不適切な取り扱いや設置から生じる可能性のあるリスクを最小限に抑えることが強く推奨されます。

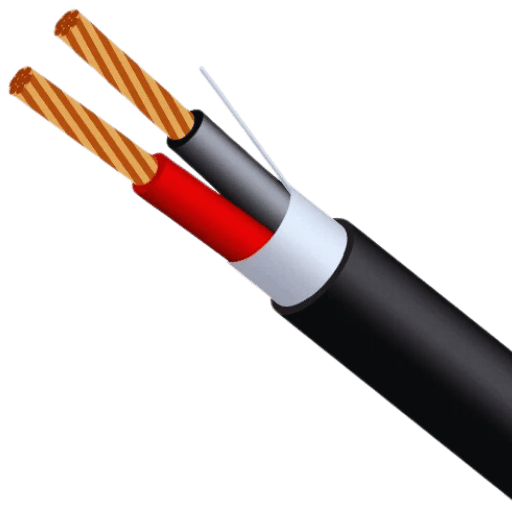

直接埋設ワイヤーに関するよくある質問
あらゆるタイプの設置に直接埋設ワイヤを使用できますか?
直接埋設電線は、湿気、土壌、その他の環境要因から保護するように特別に設計された地下配線です。ただし、これらの電線はすべての設置に普遍的に適用できるわけではないことに注意してください。
インストールの種類:
- 地下電気アプリケーション: 直接埋設電線は、湿気への耐性と耐久性が求められる地下電気システムに適しています。主にサービスラテラルや屋外照明への接続に使用されます。
- 地上設置: 屋内配線や土壌に埋設されていない外部構造物などの地上用途では、物理的な損傷や環境要因に対する保護が強化されるため、導管保護配線 (UF ケーブル) を検討する必要があります。
- 湿った場所: 直接埋設は湿気の多い場所に適していますが、洪水が発生しやすい場所やケーブルが長期間水没する可能性がある場所で使用する場合は、水中での使用に適したケーブルを使用する必要があります。
規制基準:
- 米国電気工事規程 (NEC) では、配線の設置に関する厳格な要件を定めています。これらの規制に従うことで安全性が確保されるため、直接埋設する配線は適切な絶縁および環境耐性定格を満たす必要があります。
パフォーマンス情報:
- 直接埋設電線を選択する際には、設置場所の特定のニーズを考慮して、電流定格と温度定格を考慮する必要があります。たとえば、湿潤または乾燥状態で最大 2°C (90°F) に耐えられる USE-194 タイプの電線は、住宅用途でよく使用されます。
まとめると、直接埋設電線はほとんどの地下電気設備で機能するのに十分な強度がありますが、あらゆる状況に適しているわけではありません。したがって、安全かつ効果的に設置するには、環境と規則について知っておくことが重要です。常に資格のある専門家に相談し、ニーズに合った適切な電線の選択を手伝ってもらってください。
直接埋設アプリケーションの電流容量と電圧定格は何ですか?
地面に直接埋められた電線の電流容量は、ゲージ、絶縁材の種類、周囲温度などの要因によって決まります。たとえば、銅線は、同様のサイズのアルミ線よりも電流容量が高くなる傾向があります。通常、12 AWG 銅線の定格電流は、通常の状態で約 20 アンペアです。
電圧定格に関しては、直接埋設ケーブルは最大 600 ボルトのシステムで使用でき、多くの住宅および商業用途に適しています。ただし、特に産業環境では、一部の設置ではより高い電圧定格のケーブルが必要になる場合があります。電気設備を設置する際は、安全性とコンプライアンスを確保するために、必ずサプライヤーに確認し、NEC 規格に従ってください。
未使用の直接埋設ケーブルを保管するためのベストプラクティス
使用されていない直接埋設ケーブルを保管する場合は、ケーブルの寿命と性能を維持するためにいくつかの手順を実行する必要があります。
- 乾燥した環境: 使用していないケーブルは、湿気が溜まって絶縁が壊れ、電気的な故障が増えるのを防ぐために、乾燥した涼しい場所に保管する必要があります。
- 直射日光は避けてください: 絶縁材は太陽の紫外線によって劣化する可能性があるため、ケーブルは太陽光が届かない場所に隠すか、不透明な材料で覆う必要があります。
- ケーブルを正しく巻く: ケーブルをコイル状に巻くときは、ケーブルがよじれたり損傷したりしないように、大きなループを使用する必要があります。また、コイルをきつく巻きすぎないようにすることも重要です。コイルをきつく巻きすぎると、ケーブルの絶縁体にストレスがかかります。
- 簡単に識別できるラベル: 保管されている各ケーブルには、必要に応じて簡単に認識できるように、ワイヤゲージやタイプなどの仕様を明確に表示する必要があります。
- 重い荷物は避けてください: 収納された電線は重い荷重や圧力により変形し、機能しなくなります。そのため、ケーブルをこのような状態にさらさないように注意する必要があります。
これらのヒントをいくつか活用すれば、直接埋設ケーブルを常にそのままの状態で将来使用できるようになります。
参照ソース
よくある質問（FAQ）
Q: UF-B WG地中給電線直埋設線とは何ですか?
A: UF-B WG 地下フィーダー直埋設電線 (UF ケーブルとも呼ばれる) は、導管などの追加の保護なしで地中に埋設できる電線です。屋外の条件に耐えられるように作られており、庭のプロジェクトや屋外照明によく使用されます。
Q: WG 地中給電直接埋設線は他の地中配線とどう違うのですか?
A: WG 地下フィーダー直接埋設電線には、直接埋設用に設計された絶縁体とアース線があります。つまり、地下に埋設することを目的とした他の種類の電線のように追加の保護導管を必要とせずに、土壌や湿気への露出に耐えられる定格になっています。
Q: 直接埋設定格の UF ワイヤではどのような仕様に注意すればよいですか?
A: 電線の電流定格、温度定格、使用目的を確認してください (たとえば、屋外で照明と一緒に使用する場合は、UF-B が必要です)。最も一般的に使用されている電線は、最大温度が 60°C と記載されていても、電流定格は 90°C です。これは、コンクリート以外の場所や湿った土壌に直接埋め込んだ場合、実際には 60°C を超えることはないためです。
Q: UF-B ワイヤはサービス エントランス アプリケーションに使用できますか?
A: 一般的に、UF-B ワイヤは、サービス エントランス ケーブルと比較して設計上の制限があるため、サービス エントランスには使用されません。サービス エントランス ケーブルは、これらのタイプのシステムのみで異なる仕様を満たす必要がありますが、設置プロセス中に発生する特定の状況によっては例外が発生する場合があります。そのため、この件について決定する前に、必ず NEC ガイドラインを参照してください。
Q: さまざまな用途に合わせて異なるタイプの UF ワイヤがありますか?
A: はい、標準ケーブルや UFB ワイヤなど、特定のニーズに応じて利用できるさまざまなタイプがあります。よりシンプルなセットアップの場合は、アース付きの 2 導体 UFB ケーブルが機能する可能性がありますが、より複雑な構成では、特殊なケーブル オプションが必要になる場合があります。
Q: 地下電線の不良をどうやって検出できますか?
A: まず目に見える損傷がないか確認し、次にマルチメーターを使用して導通をチェックし、最後にショートや電気的な故障がないか点検してください。安全性と正常な動作を確保するために、欠陥がある場合はすぐにワイヤーを交換してください。
Q: UF-B ワイヤの一般的な AWG サイズは何ですか?
A: UF-B ワイヤの一般的な AWG サイズは 14、12、および 10 AWG です。必要なサイズは、特定のアプリケーションと電気負荷のニーズによって異なります。適切なワイヤ ゲージを選択するときは、必ず現地の電気コードと規格を参照してください。
Q: 導管を使用せずに地下配線を配線できますか?
A: はい、UF-B WG 地下フィーダー直接埋設線など、特定の種類の地下配線は、導管なしで配線できます。これらのケーブルは直接埋設用に作られているため、絶縁体によって湿気やその他の環境要因から保護されています。
Q: UF-B ワイヤの価格は 5 フィートあたりいくらですか?
A: 5 フィートあたりの UF-B ワイヤの価格は、サイズ (AWG)、使用する絶縁タイプ、特定のアプリケーション要件など、さまざまな要因によって異なります。したがって、このプロジェクトを実行する際に過剰な出費を避けるために、地域内のさまざまなサプライヤーの価格を確認することをお勧めします。
Q: 高電流容量の要件に対応する場合、別の種類のケーブルが必要ですか?
A: はい、高温で長期間にわたって大量の電流が継続的に流れる状況では、通常のケーブルでは十分ではなく、60℃の温度定格までに制限される標準の uf-b ワイヤの電流容量が限られているため過熱してしまうため、このような状況専用に設計された別のケーブル タイプが必要になる場合があります。
