適切なワイヤおよびケーブルのラベル付けは、業界できちんとした効率的で安全なインフラストラクチャを維持するために不可欠ですが、見落とされがちな側面です 電気通信、建設、製造からデータセンターまで、適切なラベル付けプロセスは時間を節約し、エラーを根絶し、業界規制に準拠しているワイヤの世界を掘り下げています ケーブルのラベリング規格, 、なぜそれらが重要であるか、効果的に管理する方法、およびコンプライアンスを確保するために使用されるツールを探索する この終わりまでに、規制要件を満たし、生産性を向上させる効果的なラベル付けシステムを構築および実装する方法についての理解が得られたので、ワイヤーとケーブルのラベル付けに必要不可欠な事項を完全かつ便利に理解するために、お客様と協力しながら、私たちと一緒にいてください。.

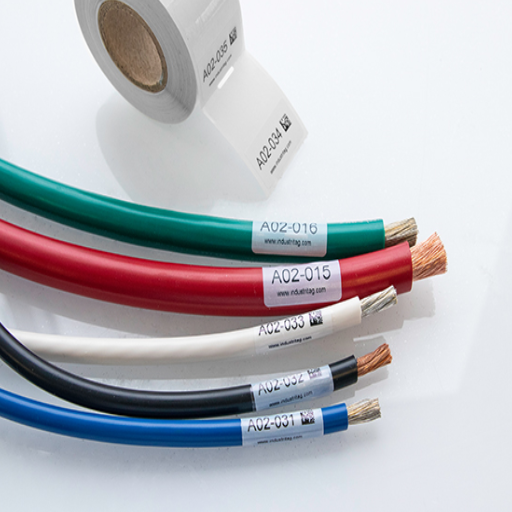

ワイヤーおよびケーブルのラベル表示基準を理解する
ワイヤおよびケーブルのラベル付け規格は、電気システムの管理における一貫性、コンプライアンス、効率性を促進します。これらの規格は、ケーブルの識別、安全目的、またはその保守またはアップグレードに不可欠です。ANSI、ISO、または NEC によって確立された規格などの著名な規格では、ケーブル ラベルは耐久性があり、読みやすく、さまざまな環境条件下で識別が可能な場所に配置する必要があると規定されています。標準化により、エラーの可能性が減り、安全性が向上し、トラブルシューティングが組織化された電気システムやデータ システムの不可欠な要素になります。.
ワイヤーラベリング規格とは何ですか?
ワイヤラベリング規格は、ワイヤとケーブルを識別するために確立された重要なガイドラインであり、安全性を確保し、メンテナンスの容易さを促進します。これらの規格は、米国規格協会 (ANSI)、国際標準化機構 (ISO)、国家電気規格 (NEC) などのさまざまな組織によって定義および維持されています。これらの各機関は、ワイヤラベルが正しく適用され、読み取り可能であり、さまざまな条件に耐えられるように設計されたフレームワークを作成します。.
ワイヤーのラベル付けには、英数字コードやカラーコードシステムなどの一意の識別子を利用して、ワイヤーのさまざまな機能、接続、パスを区別する正式な方法論が含まれます。たとえば、ANSI/TIA-606-C は電気通信インフラストラクチャのラベル付けに関連しており、他の方法が時間の経過とともに受ける特徴的な色褪せがなく、読みやすく合成的に印刷されたラベルが必要です。一方、ISO 規格では、産業環境での使用条件に応じて、ラベル付け方法が耐熱性、耐薬品性、または耐環境性であることが求められています。.
最新のワイヤラベリングテクノロジーは、デジタル追跡と文書化も重視しています; したがって、ワイヤラベルには、QRコードとバーコードが定期的に搭載されています これらのコードにより、技術者は、ワイヤ上のすべての利用可能な情報をスキャンして取得できます 目的、起源、ルーティングなど、デジタルファイルを介して正しく適用されたワイヤラベルは、ワイヤを推測することなくすぐに識別できるため、トラブルシューティング時間を最大50 パーセント短縮できるとNECは示唆しています。.
これらの配線規格を遵守することで、専門家は、特にデータセンター、産業工場、建設現場などの複雑な配線アプリケーションにおいて、人的ミスのリスクを最小限に抑えながら安全対策と運用効率を効果的に確保し、電気およびデータ システムの信頼性を高めるとともに、これらの規格によって人員を保護します。.
ケーブルラベル規格の重要性
適切なケーブルラベリング規格により、シームレスな機能が保証され、さまざまな業界でのダウンタイムが最小限に抑えられます 業界分析の別の視点では、標準化されたラベリング慣行なしで動作するエンティティと比較して、強力なラベリングシステムを持つ組織は、最大40%の高速なトラブルシューティング時間を経験し、明確で長持ちするラベルは、接続が技術者によって簡単に識別され、インストール、メンテナンス、またはアップグレード中のミスを誤って最小限に抑えることを意味します。.
さらに、ケーブル ラベリング システムは、資産管理の組織化に役立ちます。システム間で数千本のケーブルが接続されているプライマリ データ センターや産業施設では、標準化されたラベリングにより、各接続を出発地または目的地のいずれかに簡単に遡ることができます。この形式のトレースにより時間が節約され、最も重要なことに、ケーブルが誤認されたり意図せず切断されたりすることによるコストのかかる中断が防止されます。.
極端な温度や湿気に耐えることができるポリマータグと組み合わせた熱転写プリンターなどの最新のラベル付け技術と材料は、寿命と精度を向上させる上で従来のラベル付け慣行を大幅に上回る一歩を表しています。一部の報告によると、これらの最新の技術を採用する施設は、通信ミスから生じるエラーを 25% 削減します。これらの開発は、複雑なインフラストラクチャ システムの運用上の信頼性、安全性、コスト効率の高い管理を確保するために、実用的なケーブル ラベル付け標準を確立することの重要性を改めて強調しています。.
ANSI および TIA 606-B 規格の概要
ANSI/TIA 606-B規格は、電気通信インフラの管理のための徹底的なフレームワークを提供し、特に、フレームワークは、家庭、オフィス、および産業環境におけるケーブル配線システムのラベル付け、文書化、および管理のための統一ガイドラインを概説し、インフラストラクチャのスケーラビリティを向上させ、ダウンタイムを最小限に抑え、運用効率を最適化するために、これらの規格を確立します。.
ANSI/TIA 606-B 標準の重要な特徴は、ケーブル配線システムのサイズと複雑さによる管理レベルのグループ化です。たとえば、レベル 1 システムは小規模なオフィスなどの単純な前提を意味しますが、レベル 2 から 4 は大規模な商業ビルやデータセンターのより複雑なシステムに関係します。これらのレベルでは、インフラストラクチャが十分に文書化されており、目に見えるものであることを保証するラベル付けと記録保持の要件が指定されています。.
これらの基準は確かに役立ちます: さまざまなケーススタディや業界レポートによると、ANSI/TIA 606-Bフレームワークに従う職場は、これらの基準に従わない職場と比較して、メンテナンスプロセス中のトラブルシューティング時間を最大30%短縮することもあります。規格では、明確で耐久性のあるラベル表示方法が優先される場合があります。ラベルは読みやすく、熱、湿気、紫外線曝露などの環境破壊に耐性を持たなければなりません。.
TIA 606-B 内の最新の進化は、自動追跡システムの実装やインフラストラクチャのリアルタイム管理のためのバーコードまたは RFID 対応ラベルの使用など、現代のテクノロジーとの調和に重点を置くことを示唆しています。これにより、ワークフローの生産性が向上し、変更やアップグレードを一元的に文書化できます。これらの標準化された方法を採用することで、組織はエラーから身を守り、ケーブル配線インフラストラクチャの将来の拡張性を確保できます。.

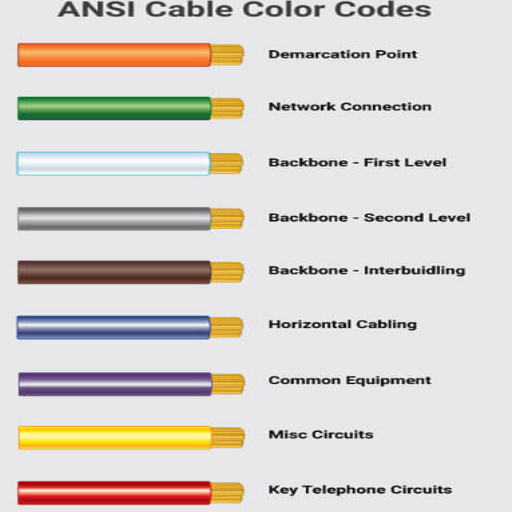

ケーブルおよびワイヤ ラベルの種類
自己ラミネートラベル: 自己ラミネートラベルは、印刷された情報の長期的な耐久性と保護を提供します 彼らは、印刷されたラベルを包み込む透明な保護オーバーレイを持っており、それによって汚れ、湿気、または摩耗が接触するのを防ぎます ケーブルが磨耗にさらされる険しい環境では、そのようなラベルは適切であろう。.
熱収縮ラベル: 熱収縮ラベルは、熱が加えられるとケーブルをしっかりと包み込む熱活性化材料で作られています。高温の状況や追加の絶縁が必要な場合、ワイヤの識別に広く使用されており、マーキングと保護の二重機能を提供します。.
ラップアラウンドラベル: ラップアラウンドラベルは、ケーブルを完全に取り囲み、ケーブル自体に付着するという点で粘着性があります。これらのラベルは、ケーブルとワイヤを識別するための高速かつ簡単なソリューションを提供し、信頼性の高い接着を提供します。.
プリント済みラベル: プリント済みラベルには、一般的なケーブル識別目的で使用できるテキストまたは記号が付属しています。鉛筆で記入したり、印刷したり、その他のマーキング方法を使用したりする必要がなくなり、繰り返しの多い用途に適しているため、時間を節約できます。.
RFID対応ラベル: RFIDラベルには、無線識別と追跡を可能にする技術が組み込まれています。これらのラベルは、ケーブルやワイヤのリアルタイム監視と簡単な在庫管理が必要な大規模プロジェクトでより役立ちます。.
適切なケーブル ラベルの選択
ケーブルラベルを選択するときは、ラベルがプロジェクトや環境の特定のニーズを満たすことを保証するために、いくつかの要因を考慮する必要があります。 主な関心事は耐久性です; 厳格な環境では、ラベルは応力に耐える必要があります、極端な温度、湿気、紫外線、または化学物質への曝露などのビニールラベルは、例えば耐候性であり、したがって屋外での使用に適していますが、ポリエステルラベルは屋内および産業環境の両方で優れた耐久性を提供できます。.
考慮すべきもう 1 つの重要な要素は、読みやすさと材料の接着です。情報をオープンに書き留めて、ケーブルに長時間接着する必要があります。高校では、アクリルをベースにした接着剤など、強力な接着接着剤を使用する必要があります。最適な読みやすさとケーブル ラベルへの耐フェード印刷には、熱転写印刷技術を使用するのが最善です。.
拡張ケーブルアレイのもう1 つの考慮事項は、適用と管理が容易です プリント済みまたは自己ラミネートラベルは、適用を容易にし、一定の結果を保証します 色分けされたラベルまたは連続番号付きラベルを使用すると、ケーブルの識別とトラブルシューティングのプロセスを容易にすることができます 組織化されたラベリングシステムは、複雑な配線配置のために最大40%のメンテナンスに割り当てられた時間を短縮できると推定されています。.
最終的に、テクノロジーはケーブル ラベリング ソリューションにおいて急速に重要な要素になりつつあります。RFID 対応のラベルと QR コード タグは、追跡機能を大幅に向上させ、大規模な設置に特に役立つことが証明されています。どちらのオプションでも、技術者は詳細なケーブル情報をスキャンして取得できるため、時間を節約し、エラーの可能性を減らすことができます。.
プロジェクト、環境、アプリケーションのニーズのあらゆる側面を考慮して、効率的で耐久性のあるケーブル管理を実現するための最適なラベル付けソリューションを決定できます。.
ケーブルラベル付けのベストプラクティス
ラベルの配置: ラベルの適切な配置は、瞬時に識別し、コネクタに簡単にアクセスするために価値があります。ラベルを目に見えるままにしながら、接続やバンドル活動を阻害しないように、ラベルをコネクタの近くに貼り付けることが不可欠です。ラベルを貼ることは、時間の経過とともにラベルが滑る可能性があるため、安全で本物の取り付けがさらに重要です。.
耐久性のある材料を使用する: 最近の研究によると、熱収縮ラベルと自己ラミネートマーカーは一般に、従来の粘着タグよりも極端な温度、紫外線曝露、湿気に対して優れた性能を発揮します。これらの考慮事項は、耐久性が最優先される製造工場や屋外設備に特に関係します。たとえば、熱収縮チューブは 275° F を超える温度に耐えることができるため、頑丈な用途に適しています。.
ラベル付けシステムを標準化: すべてのプロジェクトで一貫したラベル付けスキームを構築して、ケーブルの種類、宛先、または機能を示すために英数字コードを使用するなど、明確さと均一性を促進することを検討すると、技術者がトラブルシューティングやアップグレードや修理を通じてスケーリングしやすくなります。.
プリント前とデジタルソリューションを調べる: プリント済みのケーブルラベルまたは印刷可能な熱転写ラベルは、手動介入によってエラーが発生する可能性を減らし、大規模な設置中に時間を節約します デジタルデータベースに接続するQRコードでラベルを強化すると、回路図、設置の詳細、メンテナンスの履歴への即時アクセスも可能になる場合があります。.
定期的なメンテナンスを実行: ラベルは、特に特定の環境条件下で、時間の経過とともに磨耗しやすくなります。色あせ、破れ、または剥がれたラベルを置き換えるための定期検査の設定を検討してください。ラミネートまたは耐紫外線ラベルは、その頻度を減らします。.
業界標準に従う: 多くの業界では、電気通信分野の ANSI/TIA-606-C など、ケーブル ラベリング ガイドラインが確立されています。このようなラベル付けガイドラインに従うことで、特に大規模な施設や大規模なデータセンターを扱う場合、互換性とコンプライアンスが保証されます。.
これらのベストプラクティスをケーブル管理プロセスに組み込むと、あらゆる規模のシステムのメンテナンスがより効率的、信頼性が高く、簡単になります。.
ワイヤーラベル付けでよくある間違い
効果的なワイヤラベリングは、システムの適切な組織とメンテナンスのアカウント この管理が正しく行われていない場合、一般的な間違いを通して、非効率性が忍び込み、エラーが発生します ここでは、それらを回避する方法で典型的な落とし穴があります:
非耐久性ラベルの使用: 非耐久性ラベルは、ワイヤのラベル付けに関する最も一般的な間違いです 熱または湿気にさらされると、これらのラベルが色あせ、剥がれ、および/または剥がれ、ワイヤの識別に問題が生じる可能性があります 業界の見識では、ワイヤマーカーを長持ちさせるために、熱収縮チューブや化学物質に耐性のあるラベルなど、高品質で耐久性のある材料を使用することが推奨されています。.
判読不能または曖昧なラベル付け: もう 1 つの落とし穴は、判読不能な手書きまたは曖昧な説明です。あいまいな文字と曖昧な用語は技術者を混乱させ、トラブルシューティング時間を増やします。明確なフォントと一貫した書式設定を備えた印刷ラベルを採用することで、明確さと正確さが保証されます。.
ラベルの配置が正しくない: ラベルの配置に関しては、到達しにくい点や摩耗の原因となる条件にさらされた点に配置されたラベルは、識別が困難になる可能性があります。ラベルは、修理中やアップグレード中にシステムが作業されているときに簡単に識別できるように、終端から数インチ離れたアクセス可能な場所にワイヤーに配置する必要があります。.
ラベルの更新または維持の失敗: システムの進化に追いついていないワイヤラベルシステムの使用は役に立ちません 一部のワイヤにはラベルが付いているが更新されないため、そのようなワイヤラベルタイプの多くはシステムに導入されます 場合によっては、更新が偽です; したがって、メンテナンス中にダウンタイムが発生します 定期的な監査と組み合わせた秩序あるラベル付けシステムは、最新の状態を維持するための最良の保証です。.
標準とベストプラクティスの無視: ANSI/TIA-606-Cのような、ラベル付けのために受け入れられている標準を無視すると、大規模な事業全体でのラベルの不一致が促進される可能性が高く、これはチーム間または利害関係者間のコミュニケーション上の問題につながる可能性があります 標準化されたガイドラインに従うことで、組織が簡素化され、普遍的な理解が促進されます 特に、多くの適切に構造化された施設では、統一されたラベル付け標準を採用した後、トラブルシューティング時間が30%短縮されたと報告されています。.
これらのよくある間違いを回避し、強力なワイヤ ラベル メカニズムを実装することで、組織はケーブル管理システムの精度、効率、コンプライアンスを向上させることができます。.
電線およびケーブルのラベルに関する結論
正確なワイヤーとケーブルのラベル付けは、組織を維持し、安全性を確保し、あらゆる環境で効率を促進する上で重要な要素です。ラベルが透明で標準化されている場合、組織は事故の可能性を減らし、それによってダウンタイムを削減し、従業員間のコミュニケーションはシームレスになります。業界の基準と規制は、適切なラベル付けシステムによって厳密に遵守されなければなりません。これにより、長期的な運用可能性も保証されます。適切なラベル付けに適切に投資することは、信頼性と生産性の向上を保証するための主要な鍵であり、優先されるべきです。.
主要なラベル表示基準の概要
作業ラベル付け規格は、多くの業界で極めて重要な役割を果たしており、プロセス全体の一貫性と明確性を提供します。 ラベル付け規格とその重要性の短いレビューを以下に示します:
ANSI Z535: 米国規格協会によって起草されたこの規格は、安全標識、ラベル、およびタグの統一フォーマットを指定しています。製造工場や建設現場などの環境内でのさらなる安全上の危険に関するコミュニケーションの問題を軽減するために、独自に区別された色を利用して、危険を警告するために明確な記号と信号語を使用することに特に重点が置かれています。.
GS1 規格: 主に小売、ヘルスケア、物流分野で活躍する GS1 規格は、世界のユニバーサル バーコードと RFID タグの使用を通じてサプライチェーンの効率を保証します。たとえば、消費者向け商品の GS1 バーコードを使用すると、小売業者やサプライヤーが在庫を正確に管理できるようになり、在庫切れや過剰在庫の重篤なケースを防ぐことができます。.
ISO 15223-1: 医療機器の分野で重要なこの国際規格は、製品ラベルに使用するための世界的に認められたシンボルを指定します。 ISO 15223-1 は、使用説明書や禁忌などのさまざまな情報を標準化することで、さまざまな国での規制への適合性と患者の安全を確保するのに役立ちます。.
OSHA のラベル表示要件: OSHA は、GHS によると、職場での危険物のラベル表示を義務付けています。これには、化学物質によってもたらされる危険について労働者に警告するための危険有害性情報、注意書き、絵文字が記載されたラベルが含まれます。たとえば、OSHA の報告書によると、施行以来、職場での危険物質の適切なラベル表示により、事故はさらに減少しています。.
環境ラベル (ISO 14020 シリーズ): 環境への影響に焦点を当てたこれらの規格は、消費者が持続可能な製品を特定できるようにするためのエコラベルの適用をガイドします。これは、情報に基づいた選択をサポートし、企業が環境パフォーマンスを向上させることを強制するものであり、調査データでは、認定された持続可能な製品に対する市場の需要が増加していることが示されています。.
要約すると、これらのラベル付け基準は、安全性を確保し、規制遵守を促進し、環境意識を育成しながら、効率性とコミュニケーションを強化します。このような基準を一貫して適用する組織は、ステークホルダーや顧客との信頼と信頼性を構築する上で有利な立場にあります。.
ワイヤーおよびケーブルラベルの将来の傾向
ワイヤーおよびケーブルラベリング業界は、技術の進歩と規制要件の増加によって推進される大幅な変革の準備が整っています ラベリングシステムの新たな傾向の1 つは、革新的なラベリング、RFIDチップとQRコードを組み込んで資産管理とリアルタイム追跡を容易にし、製品の詳細、設置手順、メンテナンス記録への即時アクセスを許可することにより、このデジタル形式のラベリングは、特に大規模な産業環境やネットワーク環境での運用効率を向上させます。.
もう一つの主要な関心事は持続可能性ですラベル製造のための生分解性およびリサイクル可能な材料を開発する努力が進行中であり、環境に優しい慣行のための世界基準に確実に適合するようにしています最近の業界レポートによると、環境に優しいラベル材料の需要は2030 年までに年間7 パーセント以上増加すると予想されており、業界がサプライチェーン内の環境負荷を削減する方向に進んでいることを示しています。.
さらに、自動化と高度なラベル付け技術は、前例のない上昇を目の当たりにし続けています 自動車、航空宇宙、通信業界では、これらの新しい機械は、トレーサビリティに必要な速度と精度で高解像度で耐久性のあるラベルを作成できるようになりました ビジネスで最高のラベルは、極端な温度を維持でき、重要なアプリケーションでの化学的に過酷な状況に耐性のあるレーザープリンターによって作成されます。.
最後に、完全な実現により、モノのインターネット (IoT) と人工知能 (AI) は、有線およびケーブルの物流に革命をもたらします。人工知能アルゴリズムにデータを統合し、スマート ラベルから得られる情報をシステムに自動的に更新することで予知保全と在庫管理を強化するテクノロジーにより、これらの開発は、高い有効性、持続可能性、柔軟性を特徴とする有線およびケーブルのラベル表示における明るい未来への道を切り開いています。.

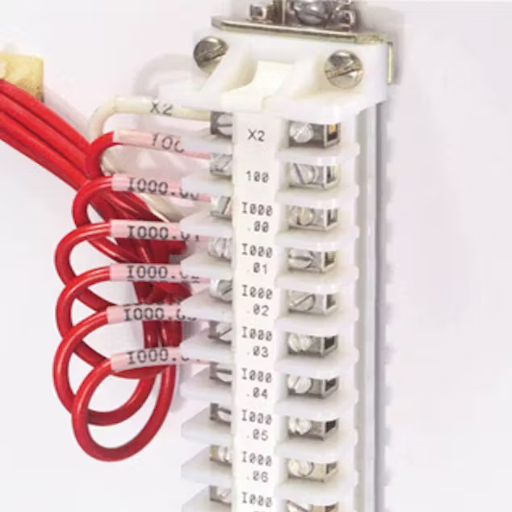

ケーブルラベルでの色分け
ケーブル ラベル システムにおける色分けは、ワイヤとケーブルを識別して整理するために使用される識別コードの一種です。これにより、ケーブルの種類、機能、接続に明確な視覚的インジケーターが提供されるため、設置、メンテナンス、トラブルシューティングが容易になります。たとえば、カラー コードは、特定の種類、信号の種類、またはネットワークの種類の電圧を示す可能性があります。色分けされたラベルを使用すると、電気作業やシステム管理におけるエラーの可能性が減りながら、効率と安全性が向上します。.
ワイヤーカラーコーディングの理解
ワイヤの色分けから規格やアプリケーションに至るまで、多くの側面は地域によって異なります。米国では、配線における色分けの考慮事項として、一般に National Electrical Code (NEC) に従っています。黒と赤のワイヤは通常、ホット接続またはライブ接続を示しますが、白のワイヤは中立接続に使用されます。緑または裸のワイヤは接地接続に使用されます。これらの違いにより、設置や修理中の電気技師やエンジニア間の混乱が最小限に抑えられます。.
国際的な使用のために、特にヨーロッパでは、国際電気標準会議 (IEC) は、明確な基準のセットを確立しました 茶色のワイヤはライブ接続用、青は中立用、緑黄色ストライプワイヤは接地用です これらのカラーコードを遵守することで、地域の規制に準拠しており、そのためにグローバルシステムに浸透させる価値があることを確認できます。.
データと通信のための構造化ケーブルの分野では、色分けは TIA/EIA-568 によって設定された標準に従って行われるのが一般的です。たとえば、イーサネット ケーブルは色分けされたツイストペア線を利用し、オレンジ、緑、青、茶色のペアが特定の順序で配置され、適切な伝送が保証されます。.
これらの標準化されたワイヤ カラー コードを使用することで、設置が容易になり、安全性が向上し、システムは国内および国際標準の両方で満足するように機能できます。.
電気安全のための色分け
電気安全の顕著な側面として、色分けはシステム内のワイヤの動作を識別する標準のインジケータライトのセットを提供します これらは、間違いを回避し、偶発的な感電死のリスクを軽減し、または簡単な修理と設置を可能にする手段を提供します 以下は、カジュアルな指定とともに一般的なワイヤの色です:
黒い = 一般に、AC 電気システム内の活線または正線は黒線と呼ばれます。それらは電源からデバイスに電流を運びます。.
赤色 (Red) = 通常、220 ボルト システムの 2 番目の活線として、または電源とデバイスの間のスイッチ レッグとして使用されます。.
保護地球緑/黄色 = 接地ワイヤは、地球への迷流に直接経路を提供することで衝撃のリスクを軽減することを目的としています。.
白またはグレー (中性線) は、不平衡電流を電源に戻して回路を完成させます。.
黄色と青 (通常、三元スイッチ システムや複数の活線を必要とする回路など、より複雑な設置の場合は活線の色になります)。.
現在の米国国家電気基準 (NEC) は、安全性とコンプライアンスのためにワイヤのカラーコードを施行することを確認しています。電気事故は誤認または誤用されたワイヤに起因することが多すぎるため、適切なラベル表示と確立されたコーディング慣行の遵守の重要性が強調されています。さらに、最新のセンシング技術と革新的な技術が大規模な産業設備の配線システムに統合され、監視と危険の排除がさらに強化されています。.
これらの色分け慣行を遵守するために、電気技師とエンジニアは最大限の安全性を優先し、あらゆる電気的取り組みにおいてスムーズな動作を保証する必要があります。.
産業設定にカラーコードを実装します
産業界では、色分けは主に安全性、効率性、コンプライアンスを確保するためのメカニズムと見なされています 多くの業界で、標準への準拠は、電気設備、配管、危険管理などの機能にとって非常に重要です たとえば、電気システムは、国際的には IEC 規格によって、または米国では国家電気規格などの地域的に、確立された色分けによって管理されています これらの規格では、中性線は通常、白またはグレーに着色されますが、アース線は緑色または緑色のストライプに黄色のストライプが付いています。活線は、電圧と位相に応じて、その特性が異なる場合があります。.
このようなデータは、遵守の方向を示しています 業界でカラーコードを厳守すると、職場での電気的危険が30%減少する可能性が報告されており、それによって組織の安全への取り組みが強化される技術の時代になりました スマートセンサーとIoTデバイスが色分けされた配線に埋め込まれ、ローカルホストの電気システムの障害や不規則性をリアルタイムで監視できるようになります たとえば、センサーを搭載したシステムは、色分けされた配線の異常を即座に検出し、技術者に警告できるため、ダウンタイムと電気事故の可能性が削減されます。.
コードに関しては、マークはパイプや危険物を含むように拡張されています たとえば、ANSIは、内容物の種類 (水、ガス、または化学物質など) と関連する危険を示すために産業用パイプのマーキングに特定の色を適切にマークして標準化することで、緊急対応をより容易にし、メンテナンスを支援します。.
したがって、より広いレベルでは、産業環境におけるカラーコードの導入と管理は、さまざまな用途におけるリスクを軽減することで運用効率を最大化し、実際に効果的に適用された場合に安全性の文化を育む必要があります。.

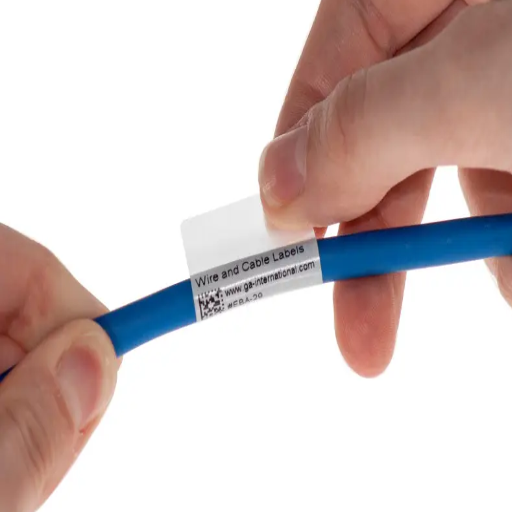

個々のワイヤの特別な考慮事項
色はワイヤーの絶縁とその機能の不可欠な指標です 間違いを避け、安全性を確保するために、色の一般的な使用は通常次のとおりです: ライブワイヤーの場合は黒、ニュートラルの場合は白、接地する場合は緑または緑のストライプ ワイヤーは現地の法律やシステム設計によって異なる塗装が行われる場合があるため、関連する規格や文書に従って常にその機能を検証してください。さらに、絶縁状態の確認は、電気ショートや火災の危険による事故を防ぐ上で非常に重要です。.
アセンブリ内の個々のワイヤのラベル付け
アセンブリ内の個々の導体に適切にラベルを付けることは、電気システムの領域内での安全、メンテナンス、迅速なトラブルシューティングに大きく貢献します。配線中の混乱を避けるために、読みやすく、明確で、そのままの状態でラベルを使用するように注意する必要があります。業界標準では、ラベルには少なくともワイヤの機能、回路の識別、接続点に関する情報が含まれていると規定されています。.
近年開発された熱収縮チューブと自己ラミネートマーカーは、主に過酷な環境での高い耐久性で際立っています。 ANSI (米国規格協会) および IEC (国際電気標準会議) の推奨事項に準拠しており、論理的な順序と一貫性を維持するためにハーネス システムのワイヤに英数字のラベル付けまたは色分けの使用を許可しています。たとえば、配線回路は、電源線には「PN」、アース線には「GN」などの略語を標準化することができます。.
最新の電気システムは、診断データを半分に分割し、ワイヤに正しいラベルが貼られている限り、修理および検査中のダウンタイムを約 50% 削減します。さらに、ラベルが貼られた配線システムは、システムの変更または拡張中に発生する人的エラーも削減します。サーマルプリンターや自動ワイヤマーカーなどの高度なワイヤラベル付けデバイスの使用により、配線プロジェクト全体の効率が加速されます。ラベル付けガイドラインを適切に遵守することで、すべてのシステムの安全性が保証され、ワークフローの容易さと信頼性の向上が実現します。.
リレーおよび制御回路のラベル付け
リレーおよび制御回路のラベル付けでは、すべてのコンポーネントに明確なラベルが貼られていることを確認するための標準的な慣行を遵守します。これには、メンテナンスやトラブルシューティング中の混乱を避けるために、リレー、端子、ワイヤ、および制御デバイスの正しい識別が含まれる必要があります。したがって、業界標準で規定されている、システムのきちんとしたメンテナンス、安全性、および操作の容易さ環境をサポートする互換性のあるラベル付け技術を選択します。.
複雑なシステムの高度なラベル付け技術
複雑なシステムのラベル付けは、正確で透明性が高く、進化する標準に準拠している必要があります。高度な技術には、コンポーネントごとに QC または RFID ラベル付けが含まれます。これらのタグには、回路図、仕様、メンテナンス履歴などの情報が保存され、ハンドヘルドまたはスマートフォンのデバイスを介してデジタルで取得できます。これにより、トレーサビリティが向上し、物理的な文書の検索にかかる時間が短縮されます。.
データ駆動型ソフトウェアは、複雑なラベル付け要件を管理する機能をさらに強化しました。たとえば、プログラムは、ISO または IEC 規格への準拠を確保しながら、標準化されたラベルを自動的に生成できます。これにより、リアルタイムの更新と、CAD などの設計プラットフォームとのシームレスな統合が可能になり、コンポーネントの変更をリアルタイムで調整できるようになります。.
熱収縮チューブラベルとレーザー彫刻プレートを使用することは、高温や高振動などの過酷な環境で耐久性が要求される場合に適しています。研究によると、複雑なシステムをラベル付けするための頑丈な材料は、標準的な接着ラベルと比較して交換速度を最大 40% 低下させる可能性があります。.
したがって、高度なラベル付け技術により、複雑なシステムを効率、安全性、メンテナンス能力を向上させて動作させることができます。.
参照ソース
1.ワイヤーマーキング識別のための産業システムにおけるディープCNNベースの手法の適用(2021)
2.爆発性雰囲気中における機器の検査に関する考察(2020)
3.ハイブリッド統合のための標準電気結合戦略の評価(2020)
よくある質問 (FAQ)
電線ラベリング規格とは?
電線ラベル基準は、識別、安全性、メンテナンスの容易さのために電線とケーブルにどのようにマークを付けるかを規定するガイドラインです。これらの基準により、電気システムに携わるすべての担当者がさまざまな種類の電線とその機能を簡単に識別できるようになり、効果的なトラブルシューティングと事故のリスクを最小限に抑えるために重要です。.
ワイヤーラベリング規格は住宅および産業環境にどのように適用されますか?
ワイヤーのラベル付け基準は、ケーブルとワイヤーにマーキングするための一貫した方法を提供することで、住宅環境と産業環境の両方に適用されます。住宅環境では、ラベルは住宅所有者が電気システムを理解するのに役立ちます。産業環境では、これらの基準を厳格に遵守することで安全性と規制への準拠が保証され、請負業者やメンテナンス担当者が複雑な配線システムでも作業しやすくなります。.
ANSI TIA 606-Bケーブルラベリング規格とは何ですか?
ANSI TIA 606-B ケーブル ラベリング規格は、電気通信ケーブル配線システムのラベル付け要件を概説する広く認められたガイドラインです。タイプ タグの使用や色分けなど、ケーブルの明確な識別スキームを作成する方法を規定しており、ネットワーク システムの組織化と管理に役立ちます。.
色分けはどのようにワイヤーの識別を改善することができますか?
色分けは、ユーザーが各ワイヤの機能と目的を迅速に識別できるようにする視覚的なリファレンスを提供することで、ワイヤの識別を強化します。確立された色分け標準に従うことで、作業者は電力線、接地線、信号線を簡単に区別でき、終端やトラブルシューティングなどのタスクを実行する際の安全性と効率が向上します。.
ワイヤーラベル付けにおける記録保持の重要性は何ですか?
記録保持は、ワイヤの種類とその終端点に関する詳細を含む、使用されるラベル付けスキームの文書化された参照を提供するため、ワイヤのラベル付けに不可欠です。この文書は配線規格への準拠を維持するのに役立ち、検査、改修、またはトラブルシューティング中に非常に貴重になり、重要な情報に簡単にアクセスできるようになります。.
電気安全のために推奨されるケーブル ラベルの種類は何ですか?
電気安全のためには、高品質の粘着ケーブルラベルをお勧めします。これらのラベルは耐久性があり、読みやすく、湿気や熱などの環境条件に耐えるように設計されている必要があります。ラベルプリンターを使用してこれらのラベルを作成すると、さまざまな種類のワイヤーにわたるラベルの一貫性が保証され、これは安全性とコンプライアンスにとって非常に重要です。.
ワイヤーラベルスキームには何を含めるべきですか?
ワイヤーのラベル付けスキームには、ケーブルの種類、その機能、両端の終端点などの重要な情報を含める必要があります。さらに、迅速な識別のための色分けを組み込む必要があり、ワイヤーを扱う人がワイヤーの目的を簡単に理解し、安全上の危険につながる可能性のある間違いを回避できるようにする必要があります。.
TIA 606-B 標準はネットワーク システムをどのように強化しますか?
TIA 606-B規格は、ケーブル配線インフラストラクチャのラベル付けと文書化に対する体系的なアプローチのためのガイドラインを提供することにより、ネットワークシステムを強化します。すべてのケーブルが統一規格に従ってラベル付けされることを保証することで、メンテナンスとアップグレードが簡素化され、それによってネットワーク運用の信頼性と効率が向上します。.
