スイッチの理解：単極スイッチと双極スイッチ

家庭用照明システムの世界では、「単極「2極」と「1極」の照明スイッチはよく使われますが、これらは実際には何を意味し、それぞれどのような違いがあるのでしょうか？電気配線のアップグレード、設置、またはトラブルシューティングを行う際には、この2種類のスイッチを理解することが重要になります。DIY派の方、リフォームを計画中の住宅所有者の方、あるいは単に照明の仕組みに興味がある方など、どなたにとっても、主な違いについて簡単にご説明します。2種類のスイッチがどのように機能し、一般的にどこで使用されているかを確認し、どちらがお客様のニーズに最も適しているかを判断します。これにより、これらのスイッチが電気配線でどのように位置付けられ、どのように適切に組み合わせることができるかについて、より具体的な理解が得られるでしょう。

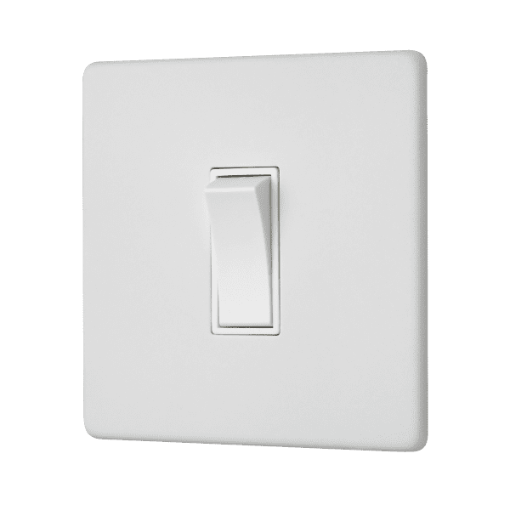

スイッチとは何ですか?

スイッチは、回路内の電気の流れを制御するために使用される部品です。スイッチの動作メカニズムにより、回路を開閉することで電流の流れを遮断または許可します。スイッチは、照明、家電製品、その他様々な電気機器のオン/オフに使用され、基本的にあらゆる電気システムに不可欠です。

スイッチの定義

スイッチは、電気の流れを遮断または迂回させることで電気回路を制御する重要な電気機器です。機械的には、スイッチは開（オフ）または閉（オン）の状態で機能します。設計、動作原理、用途に基づいて、スイッチには変換トグル式、押しボタン式、回転式、調光器式など、さまざまな種類があります。

現代の技術革新により、Wi-FiやBluetoothなどの無線技術を組み込んだスマートスイッチが登場し、ユーザーはスマートフォンのアプリや音声コマンドを使ってデバイスを遠隔操作できるようになりました。ここ数年、スマートスイッチ市場は急成長を遂げており、スマートホームやスマートオフィスの導入拡大に伴い、今後数年間は年平均成長率（CAGR）が14%を超えると予測されています。もう一つの普及分野は省エネスイッチで、消費者に電気機器の使用方法に関する選択肢を提供することで、全体的な電力消費を削減します。これらの画期的な進歩は、スイッチが単なるユーティリティから、利便性、効率性、そして省エネを実現する機能へと進化してきたことを反映したトレンドです。

スイッチの種類

スイッチには様々な種類があり、それぞれ異なる特殊な用途に使用されます。スイッチの種類とその説明、用途は以下のとおりです。

スイッチの種類ごとに独自の用途があり、さまざまな業界で活用されています。スイッチ技術の進歩は、今日の電気システムがエネルギー効率、スマートな統合、そして使いやすさを重視していることを如実に示しています。

電気システムにおける重要性

現代のあらゆる電気システムにとって不可欠なスイッチは、効率性と安全性を制御するだけでなく、実現手段としても機能します。そのため、スイッチは供給側からの電力と様々なエンドユーザーアプリケーションとの間の橋渡し役として位置づけられています。例えば、IoT対応技術を組み込んだ高度なスマートスイッチはエネルギー管理に役立ち、スマート照明システムは住宅や商業ビルで最大35%のエネルギーを節約できることが研究で示されています。

省エネのもう一つの方法は、調光器の使用です。調光器は明るさを調整できるため、消費電力を抑えることができます。データによると、調光システムを使用することで、照明のエネルギー消費量は用途にもよりますが、約20%削減されます。さらに、スイッチやその他のブレーカーシステムは、電気火災の原因となる過負荷や短絡を防ぎ、人命と財産を守ります。安全性と電力効率：電気インフラの持続可能性に関する議論

単極スイッチの理解

単極スイッチは、単一のコンセントまたは照明を単一の場所から制御する、最も一般的なタイプの照明スイッチです。電気回路を開閉するだけで照明のオン/オフを切り替えます。トグルスイッチまたはレバーが1つあるため、簡単に識別できます。配線を接続する端子ネジは2つだけです。このタイプのスイッチは操作が簡単で、住宅から商業施設まで、あらゆる種類の照明設備で広く使用されています。

単極スイッチの定義

単極スイッチは、照明器具を一箇所から制御するために広く使用されている電気部品です。2つの端子ネジに電線が接続されており、その位置に応じて電気回路を開閉します。シンプルな設計で、オン/オフの機能が1つだけであるため、非常に直感的に操作できます。

単極スイッチは、一般的に住宅用回路で使用され、15ボルトで20アンペアおよび120アンペアの電流が供給されます。これは、家庭内のほとんどの照明用途に十分な電圧です。今日の単極スイッチには、トグルスイッチ、ロッカースイッチ、さらにはタッチセンサー式など、様々なデザインがあり、ユーザーは機能性と外観の両方から選択できます。

統計によると、単極スイッチは最も広く使用されている照明スイッチの一つであり、世界中の住宅や商業ビルに年間数百万個設置されています。耐久性試験も頻繁に実施されており、製品寿命中に数万回のオン/オフサイクルに耐えることができます。シンプルな設計のため、コスト効率が高く、設置も簡単なため、多くの配線シナリオにおいて不可欠な選択肢となっています。

単極スイッチの仕組み

単極スイッチは、照明器具などの機器への電気の流れを遮断することで機能します。物理的な回路は非常にシンプルで、活線（ホットワイヤ）、中性線、アース線で構成されています。スイッチを「オン」にすると回路が閉じ、活線が照明器具などの機器に接続され、電気が流れて機器に電力を供給します。逆に、「オフ」スイッチは回路を遮断し、電気の流れを止めます。

平均的な単極スイッチの定格電流は15～20アンペアで、米国の標準的な家庭用電圧（120Vなど）に適しています。そのため、現代の新しい設計では、絶縁バリアやアース端子などの安全機能がさらに強化され、安全な操作が実現されています。単極スイッチは、メーカーが作成したデータに基づいて、通常50,000回のオン/オフサイクルに耐えられるよう試験されており、通常の使用において信頼性と耐久性を備えています。

一方の端子ネジに電源線を接続、もう一方の端子ネジに器具への出力線を接続します。感電事故を防ぐため、緑色のアース端子にはアース線を固定します。これらのスイッチは、LEDやCFLなど、様々な照明器具に使用できるため、現代の住宅への導入可能性がさらに高まります。

単極スイッチは、その簡単なアプローチ、低コスト、およびほぼ普遍的な互換性により、電力制御の需要が最も重要である住宅および商業施設で常に推奨されるオプションであり続けています。

単極スイッチの用途

単極スイッチは、その直接的な機能と信頼性から、家庭やオフィスで広く利用されています。最大の用途は、照明器具または家電製品を1か所から制御することです。例えば、リビング、寝室、バスルームに最適な動作環境を提供する天井照明、壁付け照明、扇風機などの制御機構に用いられます。

照明制御以外にも、単極スイッチは複雑な用途にも活用されています。ユーティリティルーム、クローゼット、ガレージなど、制御点が75つしかない場合、これらのスイッチは最適です。価格の安さと、LEDやCFL電球などの省エネ照明システムとの互換性から、現在も非常に人気のある選択肢となっています。業界レポートによると、現代の住宅の実にXNUMX%が、設置の容易さという理由だけで、電気設備に単極スイッチを使用しています。

さらに、商業・工業分野では、単極スイッチは、小型機械の駆動、ワークステーションの照明、あるいは個々の機器など、単一かつ比較的単純な回路に使用されています。設計の進化により、これらの新しい単極スイッチは、長寿命を保証する素材と強化された安全機能を備えており、機械のメンテナンスの必要性を軽減します。そのため、これらの機能により、単極スイッチは様々な用途で高い価値を維持しています。

二極スイッチの探究

二極スイッチは2つの異なる回路を同時に操作できるため、より大きな電力を必要とする用途に対応できます。住宅、商業施設、工業施設などに設置され、高電圧に設定された給湯器など、様々な機器の制御に使用されます。単極スイッチとは異なり、二極スイッチは活線と中性線の両方を回路から効果的に遮断できるため、より安全な操作を確保できます。そのため、二極スイッチは堅牢な構造と機能性を備え、高電力システムの基礎となっています。

双極スイッチの定義

二極スイッチは、2つの接続を同時に操作できるタイプのスイッチで、高電圧または高電流を必要とする回路に適しています。二極スイッチは、単極スイッチとは異なり、通常は活線と中性線の2本の線を独立して遮断および通電できるため、オフ時には回路が電力から完全に遮断されます。この機能は、特に高電力設備において、安全上の問題のリスクを大幅に高めます。

二極スイッチの定格電流は通常20～30アンペアです。電力会社から二相電力で供給される240ボルト回路を使用している場合、これらのスイッチは電気温水器、電気オーブン、空調システムなどの大型家電製品の負荷に電力を供給するために使用されます。頑丈な構造のため、高電圧回路の制御が必要な住宅や産業施設で広く使用されています。現代のスイッチは、ライトでユーザーに通知したり、サージ保護などの保護機能を備え、機能性と安全性を高めています。

二極スイッチは、複雑な負荷を効果的に管理することで、世界中の電気システムの信頼性と安全性を確保します。

二極スイッチの機能

二極スイッチは、120つの独立した電気回路を同時に制御します。各スイッチは240組の接点を備えているため、単極スイッチのXNUMX倍の電圧容量を持ちます。例えば、単極スイッチが通常XNUMXボルトの電圧で動作する場合、給湯器、電気コンロ、空調設備といった高負荷用途には、一般的にXNUMXボルト定格の二極スイッチが使用されます。

二極スイッチに内蔵された機構は、両回路の同時開閉を保証し、安定した動作と最大限の安全性を実現します。さらに、このようなスイッチは「オン」と「オフ」の状態を明確に区別し、動作を視覚的に確認できます。いずれにせよ、誤接続や過負荷を防止する内部バリアなどの安全機能を備えたスイッチもあります。

米国電気工事規程（NEC）を含む一部の電気規格では、システムの完全性と危険に対する安全性を確保するために、一部の用途において二極スイッチの使用が義務付けられています。統計によると、二極スイッチは、特に需要の高い電気システムを扱う場合、回路の故障の可能性を大幅に低減することが実証されています。したがって、信頼性と安全性を重視する分野では、二​​極スイッチの設置が推奨されます。

双極スイッチを使用する場合

安全性と効率性について語る上で、双極スイッチの用途は欠かせません。これらのスイッチは主に高電圧（通常240ボルト）を必要とする回路で使用され、給湯器、オーブン、空調システムなどの大型家電製品に使用されています。これらのスイッチは活線と中性線を同時に遮断または制御することで、安全性が中途半端にならないため、感電に対する最大限の保護を提供します。

この最新の業界インサイトは、産業用途および住宅用途における二極スイッチの本質的な利点を反映しています。例えば、これらのスイッチは重機の稼働中に大きな電気負荷に対応できるため、回路の過負荷の可能性が大幅に低減します。電気業界の安全機関によると、二極スイッチを使用した設置では、単極スイッチを使用した設置と比較して、機器の故障が30%減少すると言われています。

さらに、再生可能エネルギー設備、例えば ソーラーパネル 電気システムにおいて、二極スイッチは直流回路と交流回路を安全に分離し、メンテナンスを容易にし、システムの保護を強化するために不可欠です。この機能は、厳格な電気規格の枠組みの中でより多くの電力が求められる現代の設備を保護するために不可欠です。信頼性、効率性、安全性に優れた二極スイッチは、あらゆる複雑な電気システムに最適です。

単極スイッチと双極スイッチの主な違い

単極と双極：基本機能

用途と機能における根本的な違いを検討すると、単極スイッチと双極スイッチは明確に区別されます。歴史的に、単極スイッチは照明や扇風機などの単一回路を制御するための単純なオン/オフスイッチでした。従来の単極スイッチは120つの端子を持ち、15つはスイッチに入力される活線用、もう20つはスイッチから負荷へ出力される活線用です。これらのスイッチは非常に使いやすく、XNUMXボルト、XNUMX～XNUMXアンペアといった比較的低電流に対応できるシンプルな家庭用に最適です。

一方、二極スイッチは、より高出力で複雑な状況に対応する、より耐久性の高い設計です。240つの端子を持つこれらのスイッチは、30つの回路を連動して制御するため、給湯器、空調システム、産業機器などの大型家電製品に使用されています。二極スイッチは、システムの設計や用途に応じて、50ボルト以上の定格電流（通常XNUMX～XNUMXアンペア）で動作します。このスイッチは回路内の活線をXNUMX本とも安全に切断できるため、高負荷の電気設備を扱う際に非常に重宝される安全機能です。

機能	単極スイッチ	二極スイッチ
制御回路数	1つの回路	2つの回路を同時に
ターミナル数	2つの端子 + アース	4つの端子 + アース
定格電圧	120V	240V
定格電流	15〜20アンペア	20〜50アンペア
代表的なアプリケーション	照明、扇風機、小型家電	給湯器、空調設備、大型家電
安全機能	基本的な回路遮断	完全な回路分離
インストールの複雑さ	簡単な拡張で	より複雑
費用	低くなる	より高い

技術の進歩により、単極スイッチと二極スイッチの設計は変化を遂げてきました。例えば、最近ではスマートフォンのアプリや音声制御システムを使って遠隔操作できるスマート機能を備えたスイッチが登場し、利便性と省エネ性が向上しています。これは家庭ユーザーにもビジネスユーザーにも高く評価されています。さらに、現代のスイッチは耐久性と耐火性も向上し、長寿命化と安全性を実現しています。

単極スイッチと双極スイッチのどちらを選ぶかを決める際に考慮すべき点の一つは、電気設備の特性です。電圧、電流の大きさ、そして電力供給または制御対象となる機器の種類などが、これらの考慮事項に影響します。

電気定格と仕様

特定の電気用途に適したスイッチを選択するには、互換性と安全性を確保するために、その定格と仕様に関する知識が必要です。電気定格は通常、電圧と電流のレベルを指定します。例えば、ほとんどの住宅用照明スイッチは120～277ボルトの定格で、それぞれ15～20アンペアの電流を流す必要があります。これは、一般的な家庭用および商用電源の要件を満たしています。

また、AC 動作と DC 動作のどちらをオンにするかを決めることも重要です。DC スイッチングでは通常、システムにゼロ交差電圧がないためアークでのエネルギー消費量が多くなり、接点がより早く摩耗するからです。

スイッチの環境仕様と機械仕様について触れるのを忘れるところでした。これらは考慮する必要があります。約-40°F（-40°C）～185°F（85°C）の温度定格は、過酷な条件に対応する性能を規定しています。屋外または産業用途向けのスイッチは、防湿、防塵、その他多くの環境汚染物質からの保護に関する認証を取得しています。このようなスイッチに適用される規格には、IP65以上などがあります。巨大なモーターや重機を制御するような特殊な用途では、480ボルト以上の高電圧定格と、より大きなアンペア容量を備えたスイッチが求められます。産業用スイッチは、耐久性と安全性の高度な基準を満たすため、UL、CSA、IECの認証も取得しています。

これらの仕様は、特定の電気系統に適したスイッチを選択する際に役立ちます。スイッチが過熱したり短絡したりすることがないよう、どのような状況でも適切なスイッチを選ぶことが重要です。いずれにせよ、互換性については、信頼できるメーカーの製品データシートまたは仕様書を必ず参照してください。

ニーズに合った適切なスイッチの選択

アプリケーションに適したスイッチを選択する際には、いくつかの要素が考慮されます。

これらの要素を検討することで、すべての技術要件と動作条件を満たすスイッチをシステムに対して確実に選択できるようになります。

電気技師による専門的な設置の重要性

安全性、コンプライアンス、信頼性を確保するには、専門の電気技師に電気設備の設置を依頼することが不可欠です。電気技師は電気システムを適切に扱う能力を備えており、設置における不具合（感電、火災、機器の損傷など）のリスクを最小限に抑えることができます。彼らは、システムが法的に健全であることを確認するために、必要な法令や規制を遵守します。さらに、専門業者によって設置された電気システムは効率性が高く、将来的な修理やダウンタイムの発生リスクも低くなります。専門の訓練を受けた電気技師に依頼することで、長期的な機能性と安心感を確保できます。

なぜ電気技師を雇うのですか?

電気システムは、正確かつ安全に設置、修理、保守を行う必要があるため、資格を持った電気技師の雇用は必須です。国際電気安全財団（ESFI）の推定によると、米国では毎年約51,000件の住宅火災が発生し、1,400人以上が負傷し、1.3億ドルの物的損害が発生しています。訓練を受けた電気技師は、厳格な安全基準と規制を遵守することで、こうした危険を防ぐことができます。

技術や手法の継続的な進歩とトレンドに関しては、専門の電気技師は常に最新情報を把握しています。なぜなら、それらは極めて重要だからです。専門の電気技師は、高度な省エネシステムや太陽光パネルなどの再生可能エネルギー源の導入といった複雑な設備工事にも対応できます。これにより適切な設置が保証され、長期的には光熱費の削減につながります。

最初は自宅で電気工事をやった方が安いと思うかもしれませんが、不適切な設置や修理は後々危険となり、費用もかさむことがよくあります。信頼できる電気技師に任せれば、優れた職人技、法令遵守、そして保証が保証され、ご自宅や事業所を将来的なトラブルから守ることができます。

正しいインストール方法

安全性、精度、そして適用されるすべての電気工事規則への適合性を高めるには、正しい設置技術を適用する必要があります。そのため、配線、コンセント、パネルなど、各コンポーネントはメーカーの仕様に基づいて設置されます。豊富な工具と最新のベストプラクティスに関する知識を駆使することで、長期にわたって信頼性と効率性を確保し、設置作業を確実に実施いたします。

安全性とコンプライアンスの確保

電気工事における安全とコンプライアンスの確保には、現行の規制の理解、安全基準の厳格な遵守、そして工具と保護具の適切な使用が不可欠です。米国電気工事規程（NEC）に定められた基準を遵守することで、設置工事が合法かつ安全に実施されることが保証されます。定期的なシステム点検とメンテナンスにより、あらゆる種類の危険、ショート、または電気火災を防ぐことができます。さらに、許可申請と明確な文書化は、法的トラブルを回避し、説明責任を果たす上で非常に重要です。私は安全規程の最新情報を常に把握し、安全でコンプライアンスを遵守した作業を最優先にするため、質の高い施工を最優先に考えています。

結論

単極スイッチと双極スイッチの違いを理解することは、ご家庭の電気システムについて十分な情報に基づいた決定を下す上で不可欠です。単極スイッチは、基本的な照明制御やシンプルな用途に最適で、費用対効果が高く設置も簡単です。双極スイッチはより複雑で高価ですが、高電圧用途や大型家電製品に必要な安全性と電力処理能力を備えています。

これらのスイッチの種類を選ぶ際には、具体的なニーズ、電圧要件、そして安全上の考慮事項をご考慮ください。電気工事規定への準拠と電気システムの安全性確保のため、必ず専門家による設置を優先してください。既存のスイッチをアップグレードする場合でも、新規設置を計画する場合でも、これらの基本事項を理解することで、電気に関するニーズに最適な選択を行うことができます。

参照ソース

単極スイッチング方式による伝送距離リレーの動的性能

単極三投スイッチ付き中性点クランプ型マルチレベルインバータ

IoTを活用したスマート電源スイッチ

よくある質問（FAQ）

単極スイッチとは何ですか? また、どのように機能しますか?

単極スイッチは、照明や電力の出力を1箇所から制御するために使用されるスイッチです。2つの端子が2つの導体に接続されているため、スイッチをオフすると回路が完全に分離されます。シンプルで効率的であるため、家庭の配線で最もよく使用されます。

単極スイッチと双極スイッチの違いは何ですか?

主な違いは、それぞれのスイッ​​チの機能にあります。単極スイッチは1つの回路で動作しますが、双極スイッチは2つの回路で同時に動作します。双極スイッチは通常、電圧が高い場合や、暖房システムや大型家電製品を完全に絶縁するために2つの導体を調整する必要がある場合に必要になります。

同じ回路内で複数の単極スイッチを組み合わせることは可能ですか?

はい、場合によっては、同じ回路に複数の単極スイッチを接続して、複数の場所から照明やコンセントのオン/オフを切り替えることが可能です。過負荷を避けるため、負荷の合計が回路定格を超えないようにしてください。

単極スイッチの電気定格はどれくらいですか?

ご存知かもしれませんが、こうしたスイッチは、モデルやメーカーによって異なりますが、単一のスイッチでも最大15アンペアまたは20アンペアの電力定格があります。したがって、安全で信頼性の高い動作を保証するために、プロジェクトの電源と負荷の要件に応じてスイッチを選択する必要があります。

単極スイッチではなく二極スイッチを選択するのはどのような場合ですか?

240V機器の制御や安全確保のために回路内のXNUMX本の導体を絶縁するには、XNUMX極スイッチが必要です。暖房システムや電力供給システムなど、両方の導体が同時に遮断されるような完全な絶縁が必要な場合、XNUMX極スイッチは最適な選択肢です。

単極スイッチの説明は何ですか?

単極スイッチは、設置が最も簡単なスイッチの一つで、回路を一箇所から制御できます。オン/オフの切り替えが可能なため、誰でも簡単に操作できます。単極スイッチには様々なデザインと仕上げが用意されており、プロジェクトに最適なものをお選びいただけます。

単極スイッチは屋外での使用に適していますか?

単極スイッチは主に屋内での使用を想定していますが、屋外での使用に適した耐候性タイプもあります。スイッチを屋外に設置する場合は、湿気や環境からの侵入を防ぐために、屋外での使用に適した定格であることを確認してください。
