トレイケーブルは、現代の電気設備や産業設備において、様々な環境下においてA地点からB地点への確実な電力、制御、信号伝送を可能にするため、必要不可欠です。しかしながら、市場には多種多様なトレイケーブルが溢れており、その種類や仕様は複雑になりがちです。そこで、この記事では、分類、主な特徴、最適な用途など、トレイケーブルの複雑な概念を分かりやすく解説します。エンジニア、施工業者、あるいは配線システムに関する十分な情報に基づいた意思決定に関心のある方であれば、この記事を読めば、次のプロジェクトに最適なトレイケーブルを選ぶために必要な情報が得られます。さあ、トレイケーブルの基礎を学んでみませんか？ トレイケーブルの種類 システムを成功に導くにはどうすればよいでしょうか?

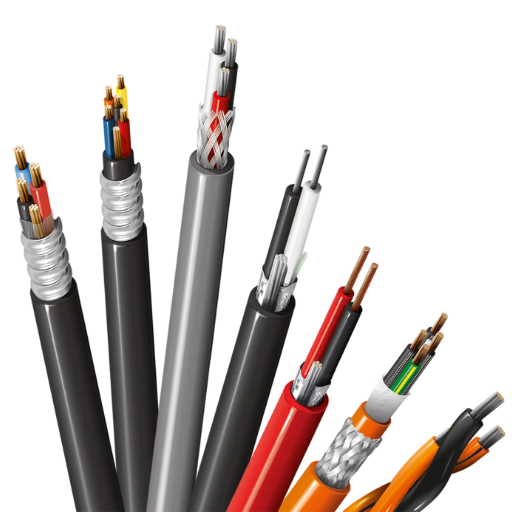

トレイケーブルの紹介
産業用ケーブルは、産業および商業施設向けに設計された多目的ケーブルで、頑丈な構造を備えています。これらのケーブルは主に電力伝送、制御信号、データ通信に使用され、トレイシステム、コンジット、またはダクトへの設置が求められます。これらのケーブルは、湿気、熱、化学物質などの環境要因に対する耐性を備えているため、屋内外で使用できます。これらのケーブルは通常、安全性と性能に関する規格に準拠しており、厳しい条件下でも確実に動作します。
トレイケーブルとは何ですか?
トレイケーブルは、汎用性と耐久性に優れたケーブルで、産業用途から商業用途まで、幅広い用途に使用できます。これらのケーブルは、トレイ、ダクト、または導管内で電力、制御、通信データを伝送するために一般的に使用されます。トレイケーブルは過酷な環境向けに設計されており、湿気、熱、化学物質、さらには紫外線への耐性も備えています。これらのパラメータにより、このケーブルは屋内設置だけでなく、工場の屋外、ユーティリティビル、住宅など、屋外設置にも適しています。
トレイケーブルは、その構造や用途に基づいていくつかのカテゴリに分類されます。電力トレイケーブル（TC）は一般的に配電および制御回路用途に使用され、計装トレイケーブル（ITC）は繊細な制御システム回路用途に使用されます。
最新のトレイケーブルは、UL規格やNEC規格などの業界規格に準拠して製造されています。これらの厳格な規格は、最も過酷な動作条件においても最高レベルの信頼性、耐久性、安全性を保証します。多くのトレイケーブルは難燃性で、熱可塑性または熱硬化性材料で被覆されています。用途に応じて、外装付きまたは外装なしのケーブルがあり、電磁干渉を低減するための追加シールドが施されている場合もあります。
統計によると、トレイケーブルの需要は世界的に高まっており、オートメーション分野とエネルギー分野では顕著な成長が見られます。このトレイケーブル市場は、再生可能エネルギープロジェクトと革新的なグリッド技術の成長を背景に、今後4年間でXNUMX%以上の年平均成長率（CAGR）を達成すると予想されています。こうした新たな需要は、現代のインフラや産業システムにおけるトレイケーブルの重要性を浮き彫りにしています。
トレイケーブルの用途
トレイケーブルは、耐摩耗性、耐薬品性、汎用性、そして厳格な安全基準への適合性により、あらゆる産業において不可欠な資産となっています。これらのケーブルは、様々な産業において、電力・制御システム、そして信号伝送に主として使用されています。
産業オートメーション：インダストリー4.0において、トレイケーブルは機器や自動化機械の正常な動作に不可欠なコンポーネントとなります。堅牢な設計により、油、化学薬品、極端な温度といった過酷な環境にも耐えることができます。例えば、製造工場では、生産ラインに信頼性の高い制御とデータ伝送を提供するためにトレイケーブルが使用されています。
エネルギーと発電：太陽光発電所や風力発電所などの再生可能エネルギーシステムでは、太陽光パネルとインバータを接続するためのトレイケーブルが利用されており、信頼性の高い電力伝送を確保しています。市場調査によると、太陽光発電分野は7.4年までに年間2030%の成長が見込まれており、高い耐久性と効率性を備えたトレイケーブルソリューションによって、この成長はさらに加速すると予想されています。
建築・建設：トレイケーブルは、商業ビルや住宅ビルにおいて、照明システム、セキュリティシステム、暖房システムなどの用途で広く利用されています。難燃性のため、危険な用途における火災安全規制への適合性を確保しています。また、追加の配管なしで長距離配線に対応できるため、建設コストの大幅な削減にも貢献します。
交通・インフラ：トレイケーブルは、鉄道、空港、その他のインフラプロジェクトの主要構成要素です。信号システム、配電、通信ネットワークなどの用途に使用されています。世界規模でインフラ投資の増加が見込まれるため、トレイケーブルのような信頼性の高い導体の重要性がさらに高まっています。
石油・ガス産業：長期間の湿気、高温、化学腐食に耐えられるよう設計されたトレイケーブルは、石油掘削装置、製油所、パイプラインの設置に不可欠です。様々な電力・制御機能を実行する際の運用安全性を確保するために不可欠です。
これらのアプリケーションは、トレイケーブルをはじめとする製品がいかにして現代産業の基盤となり、世界の技術革新の追求を支えてきたかを鮮やかに描き出しています。それらは、インフラと技術基盤を定義づける信頼性、安全性、そして汎用性の証となっています。
トレイケーブルを使用する利点
トレイケーブルは、工業、商業、または取引の場以外での使用において、独自の保証を受けています。トレイケーブルの主な特徴の一つは、その強度です。これらのケーブルは、過酷な環境、極端な温度、化学薬品の飛沫、そしてあらゆる種類の物理的ストレスに耐えられるように設計されています。新しいタイプのトレイケーブルは、-40°F～194°F（-40°C～90°C）の温度範囲に耐えることができ、氷点下の屋外環境と高温の工業環境が融合する環境で求められる耐久性を備えています。
もう一つの利点は、設置の柔軟性です。被覆工事を必要とせず、オープンエリア、コンジット、ケーブルトレイに敷設できるため、人件費と材料費を削減できます。厳格な安全基準を満たしているため、危険が潜む環境においても保護と安全を確保できます。
トレイケーブルは、様々な配電、制御信号、データ伝送システムに使用できるよう、幅広い構成をご用意しています。例えば、シールドトレイケーブルは、電磁干渉を防止し、繊細なアプリケーションにおけるシステム性能と精度を向上させるために一般的に使用されます。
トレイケーブルは長期的な節約をもたらします。頑丈な構造のため、メンテナンスや修理の頻度が少なく、寿命が長く、交換や修理にかかるコストを削減できます。近年、トレイケーブルの材質には、熱可塑性絶縁体やゴム絶縁体など、性能を損なうことなくエネルギー効率を高めるための改良が加えられています。
これは、トレイケーブルが安全かつ効率的な産業要件の生命線と見なされる理由を浮き彫りにしています。信頼性、柔軟性、そして費用対効果の組み合わせは、厳しい運用環境における産業の円滑な運営を支える上で大きな役割を果たしたはずです。
トレイケーブルの種類
電源トレイ ケーブル (タイプ TC): 電源トレイ ケーブルは、照明、配電、制御回路などの産業施設や商業施設に電力を伝送するために使用されます。
コントロール トレイ ケーブル (タイプ TC): これらのケーブルは、精密な動作制御を必要とする制御機器または機械に信号を送信します。
計装トレイ ケーブル (タイプ ITC): これらのケーブルは、主に監視および測定の目的で使用される計装セットアップでの低エネルギー信号伝送および処理を可能にします。
耐火トレイ ケーブル: これらのケーブルは高温エリア向けに特別に設計されており、安全性と最適なパフォーマンスの両方を保証します。
シールド トレイ ケーブル: これらのケーブル システムは、ある程度の干渉からのシールドを提供するため、敏感な電子システムでの使用に適しています。
タイプTC: トレイケーブル
タイプTCトレイケーブルは、産業用配電、制御回路、信号伝送などで使用される、汎用性と信頼性に優れた配線基盤です。UL 1277を含む厳格な安全規格に適合しており、ケーブルトレイやレースウェイでの使用が承認されています。多くの場合、タイプTCケーブルは、PVCや架橋ポリエチレン（XLPE）などの高品質材料で構成された絶縁層を備えた多芯ケーブルとして設計されており、耐熱性、耐薬品性、耐摩耗性を備えています。
ケーブルの定格電圧は様々で、ほとんどの構成で通常600Vから選択できます。また、シールドまたはアーマー付きのケーブルもご用意しており、EMIや物理的損傷に対する保護を強化することで、繊細な環境にも最適です。-40℃～90℃の温度範囲で動作するため、過酷な高温や低温下でもスムーズな動作を保証します。
タイプTCトレイケーブルは、耐候性ジャケットを備え、屋内外での使用を想定して設計されています。場合によっては、直接地中埋設も可能です。また、ジャケットは耐日光性も備えているため、屋外環境でも長寿命です。主な用途としては、モーター、照明回路、その他の産業機器への電力供給が挙げられます。高い性能と信頼性を誇るタイプTCトレイケーブルは、非常に厳格な電気規格を満たしているにもかかわらず、多くの商業・産業用途で好んで選ばれています。
電力制限トレイケーブル（PLTC）
パワーリミテッドトレイケーブル（PLTC）は、低電圧システム向けに設計された特殊なケーブルで、産業および商業環境での使用に適しています。上記のケーブルは、制御システム、火災警報システム、セキュリティシステム、ビルディングオートメーションシステムなどで使用されています。PLTCケーブルは通常、物理的、化学的、および環境的損傷から保護するために、強力な絶縁処理とジャケット処理が施されており、過酷な設置環境でも長寿命を実現しています。
規格によると、定格電圧は300ボルト、試験温度範囲は-20℃～105℃と、安全範囲内です。ほとんどのPLTCケーブルは耐日光性ジャケットを備えているため、直接埋設することができ、屋内外での使用に適しています。多くの用途では、これらのPLTCケーブルの一部はEMIシールドが施され、信頼性と安定性に優れたデータ伝送を確保しています。
PLTCケーブルはNECの要件を満たし、一般的にUL規格13に準拠しています。XNUMX対ケーブルから多芯タイプまで、様々な構成で入手可能で、あらゆる運用ニーズに対応します。洗練されたデザインと堅牢な構造により、これらのケーブルは、様々な業界の低電圧アプリケーションにおいて、効率的で費用対効果の高いソリューションを提供します。
コントロールトレイケーブル
コントロールトレイケーブル（CTC）は、一般的に産業用制御ケーブルとも呼ばれ、制御、信号、電力供給の用途に使用される非常に汎用性の高いケーブルです。UL 1277などの規格に準拠しており、危険環境と非危険環境の両方に設置できます。通常、定格電圧は600ボルトで、湿気、化学物質、油、日光などの過酷な環境にも耐えられるように設計されています。
CTCは熱可塑性または熱硬化性材料で絶縁されており、PVCまたは塩素化ポリエチレン（CPE）などの追加保護材やジャケットが施されている場合もあります。一部のタイプには、アルミ/ポリエステルテープや編組シールドなどのシールドが施されており、電磁干渉（EMI）から保護され、信号性能を損なうことなく伝送できます。コントロールトレイケーブルは難燃性も備えており、IEEE 1202/FT4などの最も厳格な要件を満たすことで、延焼を抑制します。
単芯から多芯まで、これらのケーブルは、モーター制御、工作機械、コンベア、プロセスオートメーションシステムなど、幅広い用途に対応します。柔軟な撚線や、設置と識別を容易にする色分けされた導体などの機能も備えています。汎用性と堅牢な構造により、コントロールトレイケーブルは現代の産業システムに不可欠なコンポーネントであり、安全性と運用効率の基準を両立させています。
特殊トレイケーブル
特殊トレイケーブルは、標準的な用途を超える特定の産業要件を満たすように設計されています。これらの電線は、極端な温度条件や化学物質などの環境要因による腐食に対する高い耐性などの特性を備えています。石油・ガス、発電、廃水処理など、業界によって異なりますが、これらのケーブルは耐久性と性能の両立を測る上で常に最前線に立っています。特殊トレイケーブルは、適用されるすべての安全基準と運用基準を遵守しながら、信頼性の高い運用を実現します。
電源および制御トレイケーブル
電源・制御トレイケーブルは、独自の設計により、極めて汎用性と堅牢性を備え、産業要件を満たしています。これらのジャケットは難燃性と耐日光性を備え、過酷な気象条件や化学物質への曝露下でも信頼性の高いサービスを提供します。主に製造、加工、エネルギー、廃水処理業界における電力および制御信号の伝送に使用されます。信頼性と効率性を確保する電源・制御トレイケーブルは、UL 1277およびNFPA 79の規格に準拠しており、ケーブルトレイやレースウェイ内で安全に使用できます。これらのケーブルは、屋内外の用途、直接埋設、紫外線や湿気への曝露など、十分な柔軟性と剛性を備えています。
風力タービントレイケーブル
風力タービントレイケーブルは、風力エネルギー用途の要件を満たすよう特別に設計されています。過酷な環境条件に耐えられるよう構築されており、風力タービン内、またはタービンと変電所間で電力と信号を伝送します。極端な温度変化、紫外線、油、化学物質などへの耐性を備えており、陸上および洋上用途に適しています。
これらのケーブルは、UL 2277やICEA S-93-639といった厳格な規格に準拠しており、高い性能と安全性を確保しています。多くの風力タービントレイケーブルは最大2000ボルトの定格電圧を備え、XLPEやEPRなどの絶縁材は優れた耐熱性と耐電気性を備えています。さらに、多くの場合熱可塑性コンパウンドで作られた頑丈な外被は、機械的な損傷や摩耗に対して高い耐性を備えています。
場合によっては、これらのトレイケーブルに光ファイバー通信および監視ケーブルが組み込まれます。特に回転部品と可動部品を備えたタービンシステムでは、設置時の運用要件を満たすために柔軟性と耐振動性が求められ、再生可能エネルギーシステムの効率向上に大きく貢献します。
露出したラントレイケーブル
ラントレイケーブルは、屋外および屋内の両方の環境で物理的ストレスや環境ストレスに直接さらされる可能性のある環境向けに特別に設計された露出ケーブルです。米国電気工事規程（NEC）などの安全規格を満たしていれば、コンジットなしで設置できます。これらのケーブルは、紫外線、水、油、極端な温度に耐えられるよう、PVCなどの熱可塑性化合物などの厚い絶縁材と被覆材を使用しています。これらのケーブルは頑丈なため、機械的な柔軟性と耐摩耗性が最優先される再生可能エネルギーシステムなどの産業環境や用途で優れた性能を発揮します。また、難燃性試験にも合格する必要があり、多くの場合、湿気の多い場所や乾燥した場所での使用も想定されているため、過酷な用途にも容易に適応できます。

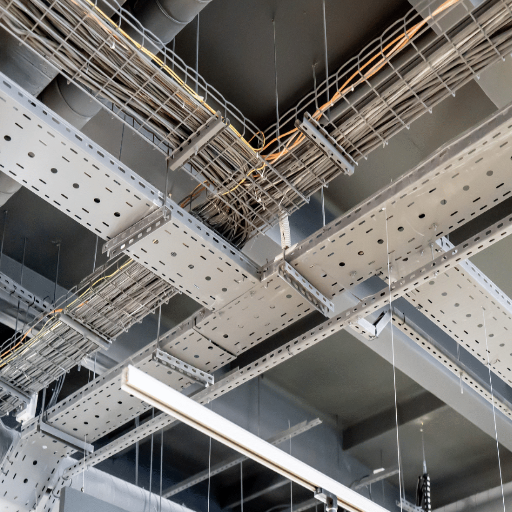

トレイケーブルの設置に関する考慮事項
適切な設置は、危険を防ぎ、性能品質を向上させ、法規制への準拠を確保します。このコンセプトに関連する考慮事項は次のとおりです。
ケーブル サポート: ケーブルが過度にたるむことなく、承認されたトレイまたは導管でケーブルがサポートされていることを確認します。
環境保護: 作業環境 (湿気の多い場所、乾燥した場所、高温の場所など) に適したケーブルを選択します。
曲げ半径: 取り付け中の損傷を防ぐため、製造元が指定した最小曲げ半径を維持してください。
分離: 干渉を最小限に抑え、規則に準拠するために、必要に応じてトレイ ケーブルを電源回路やその他のシステムから分離します。
安全な固定: 固定に使用するケーブル タイまたはクランプは、その用途に承認されている必要があり、ケーブルの動きや摩耗を防ぐ必要があります。
これらのガイドラインに従うことで、システムの適切な機能と長期的な耐久性が確保されます。必ず地域の電気工事規定とメーカーの仕様をご確認の上、適合性をご確認ください。
直接埋葬の申請
直埋設では、ダクトや電線管を使用せずにケーブルを地中に直接敷設または埋設します。これらのケーブルは、湿気、温度変化、土圧など、極めて過酷な地中環境に耐えられるように設計されています。直埋設ケーブルは、絶縁体と保護外被を備えています。この外被は、主にポリエチレンやPVCなどの様々な材料で作られており、ケーブルの耐久性と耐候性を高めています。
適切な設置技術を実践することで、長期的な信頼性を確保できます。直接埋設する溝は、地上での作業による偶発的な損傷を防ぐため、通常は約24cmの深さ、または地域の電気工事規定に従ってさらに深くする必要があります。さらに、溝の底に砂の層を敷き詰めることで、ケーブルの摩耗を防ぐことができます。埋設されたケーブルの上には、将来の掘削作業員にケーブルの存在を知らせるためのマーキングテープを貼る必要があります。
直埋設ケーブルの典型的な用途としては、屋外照明、灌漑システム、住宅・商業施設の配電などが挙げられます。これらのケーブルは、適切に敷設すれば30年以上も使用できると言われており、地下電気設備にとって効率的で費用対効果の高いソリューションとなります。必ず地域の法令を遵守し、適切な設置手順については資格を持った電気技師にご相談ください。
住宅用アプリケーション
直接埋設ケーブルは、住宅環境の電気インフラにおいて不可欠な要素であり、特に小屋、離れ、プール設備などの屋外建物への配電に用いられます。景観照明や散水システムにも利用され、景観を損なう可能性のある架空線を必要とせず、スムーズな運用を実現します。ガーデンライトなどの軽量・低電圧用途では、通常、より細いケーブルで十分ですが、重量のある機器にはより太い導体が必要になります。
最近のデータは、直接埋設ケーブルの敷設は、その視認性と環境要因への耐性により、長期的に保守コストを大幅に削減するのに役立つことを示しています。ケーブルは通常、PVCやXLPEなどの絶縁被覆で覆われており、湿気、土壌の移動、カビ、地中の酸性度といった悪条件からケーブルを保護します。高品質な敷設は数十年にわたる耐久性を備えており、一部のケーブルは理想的な条件下では40年もの使用に耐えると評価されています。
住宅地や敷地において、電気設備を設置する際には、安全性が最優先事項の一つです。接地が確実に行われ、地域の電気工事規定に準拠し、ショートや火災による安全上の危険がないことを確実にすることが重要です。造園工事や掘削作業による損傷を防ぐため、ケーブルは地域の規制に応じて最低18～24cmの深さに埋設する必要があります。耐久性、効率性、安全性を兼ね備えた直接埋設ケーブルは、住宅地における現代の電気設備において最も汎用性の高いケーブルの一つとして、広く受け入れられているようです。
インストールのベストプラクティス
直接埋設工事において、ケーブルを安全かつ機能的に長期間敷設するには、適切な計画と施工が不可欠です。例えば、敷設前に、検討中のケーブルの種類と太さが、指定された電気負荷要件と環境条件に適合していることを確認してください。日常的な用途では、導電性と抵抗値に優れた銅とアルミニウムが主に使用されていますが、需要重視の用途では銅の方が信頼性が高いと考えられています。
掘削は慎重に行う必要があります。溝は通常、地域の条例に従い、18～24インチ（約2～3cm）の深さで掘ってください。トラックでの移動が困難な場合は、ケーブルの保護を強化するために溝を深くする必要があります。ケーブルは、厚さ約2～3cmの滑らかな砂地に敷設し、クッション材で保護する必要があります。鋭利な物体や地面の凹凸を避けてください。ケーブル敷設後、さらにXNUMX～XNUMXcmの砂を敷き、その後、土で埋め戻すことをお勧めします。
溝に埋設されたケーブルから12インチ（約XNUMXcm）ほど上に、警告テープを敷設することで、将来の掘削作業員にケーブルの存在を警告することができます。ケーブルの端部は、最終的には損傷につながる水分の浸入を防ぐため、適切な防水材で密閉する必要があります。
凍上や建設工事など、環境条件や外圧が極端に厳しい場所では、保護を強化するためにコンジットの使用を検討してください。コンジットはケーブルを物理的な損傷から保護し、取り外しや将来のアップグレードを容易にします。
これらのベスト プラクティスを詳細に実行することで、現在の規制を遵守し、将来の使いやすさを確保しながら、安全で効率的なインストールが実行されます。
トレイケーブルの価格と在庫状況
トレイケーブルの価格は、主にケーブルの種類、必要なケーブル長、そして具体的な設置要件などの要因によって決まります。標準的なトレイケーブルの平均価格は0.50フィートあたり2.00ドルからXNUMXドルですが、カスタム仕様によっては価格が若干上昇する可能性があります。電気機器販売店やオンラインストアでは、通常、在庫状況が保証されています。最新の価格と在庫情報については、お近くの販売店にお問い合わせいただくか、ウェブサイトでリストをご確認ください。
トレイケーブルの価格に影響を与える要因
トレイ ケーブルの価格にはいくつかの要因が影響するため、それらを理解することで、購入者は十分な情報に基づいた購入決定を下すことができます。
ケーブルの種類と材質：トレイケーブルの種類は価格に最も影響を与えます。難燃性、耐薬品性、電磁干渉（EMI）シールドなどの追加機能を備えたケーブルは、通常、価格が高くなります。さらに、銅などの材質は、金属市場の価格変動に基づいて価格に反映されます。
ケーブル仕様：電圧定格、温度定格、絶縁材の種類といったその他の具体的な要件も価格に影響します。例えば、高電圧および極端な温度定格のトレイケーブルは、その特殊な要件により、標準定格のケーブルよりも一般的に高価になります。
注文の長さと数量：一般的に、調達量が多いほど、トレイケーブルの1フィートあたりのコストは低くなります。標準長さは通常、カスタムカットの長さよりも1フィートあたりの価格が低くなりますが、カスタムカットの場合は追加のサービス料金が発生する場合があります。
業界標準と認証：トレイケーブルは、UL、CSA、またはRoHS準拠の認証を取得している場合、プレミアム価格となります。これは、厳格な規格に基づいて試験・承認されているためです。これらの規格は、特定の産業用途で必須です。
需要と供給：トレイケーブルの価格は、原材料の入手状況、輸送コスト、市場動向の影響を受ける可能性があります。インフラ拡張やサプライチェーンの混乱による需要の急増により、一時的に価格が上昇することもあります。
特殊機能とカスタマイズ：設置を容易にする色分けされた配線や追加の絶縁層などのカスタマイズオプションは、コストを増加させます。また、耐水性、耐紫外線性、耐油性を備えた特殊ケーブルは、ニッチな用途向けの特殊な設計要件があるため、価格が高くなる傾向があります。
これらのオプションから、購入者は機能ニーズと予算に最適なものを選択できます。購入者は、最新の価格情報に基づいて、常に複数のベンダーから見積もりを取り、最良の価格を得るようにしてください。
トレイケーブルはどこにありますか?
トレイケーブルは、電気店、オンライン販売店、ケーブルメーカーから直接購入するなど、様々な方法で入手できます。まずは評判の良いオンライン販売店から始めることをお勧めします。そうした販売店は、仕様の詳細、顧客レビュー、そして競争力のある価格設定などを提供してくれることが多いからです。地元の電気販売店も、専門的なアドバイスや迅速な配送など、役立つかもしれません。
さまざまなトレイケーブルタイプの価格比較
探しているケーブルの種類によって、様々な種類があり、製造工程における様々なパラメータを考慮すると、0.30フィートあたりの使用量も異なります。PVC絶縁材は、ゲージやその他の特性にもよりますが、1.00フィートあたり0.50ドルから1.50ドル程度と、比較的安価です。XLPE絶縁材は耐熱性と耐久性に優れており、通常XNUMXフィートあたりXNUMXドルからXNUMXドル程度です。
産業用途のシールドトレイケーブルは、電気干渉に対する効果的なシールド性能のため、1.00フィートあたり3.00ドルから2.00ドルと、比較的高価な選択肢の一つです。一方、危険区域向けの定格、特殊なジャケット材質、その他の特殊要件を備えた特殊なトレイケーブルは、設計の複雑さや認証にもよりますが、5.00フィートあたりXNUMXドルからXNUMXドル以上かかる場合があります。
1フィートあたりの価格だけでなく、アプリケーションに必要な要件に基づいて比較することも重要です。多くのサプライヤーは大量購入時に割引を提供していますので、高品質のトレイケーブルが長期的な価値と性能の要件を満たすかどうかを検討してみる価値があるかもしれません。
参照ソース
よくある質問（FAQ）
利用可能なトレイ ケーブルにはどのような種類がありますか?
市場には、制御トレイケーブル、電力制限トレイケーブル、シールドなしトレイケーブルなど、様々な種類のトレイケーブルが存在します。各タイプは、住宅配線や産業環境など、特定の用途向けに設計されており、絶縁材や導体構成が異なります。
設置に適したタイプのトレイ ケーブルを選択するにはどうすればよいですか?
適切なトレイケーブルの種類は、定格電圧、環境条件、シールドケーブルが必要か不要かなど、具体的なアプリケーション要件によって異なります。アプリケーションに適したケーブルを選択する際には、湿気の存在、化学物質への曝露、柔軟性の必要性といった要素を考慮してください。
トレイケーブルにおける絶縁の重要性は何ですか?
トレイケーブルの絶縁体は、導体を外部からの損傷、湿気、電気的干渉から保護する上で重要な役割を果たします。PVC、XLPE、ビニルナイロンなど、様々な種類の絶縁材が、それぞれ異なるレベルの保護性能と性能を提供します。ケーブルの寿命と信頼性を確保するには、適切な絶縁材を選択することが不可欠です。
トレイケーブルは直接埋設に使用できますか?
はい、一部のトレイケーブルは直接埋設に適しています。これらのケーブルは、過酷な環境条件に耐えられるよう、耐久性のあるジャケットと絶縁材を用いて特別に設計されています。設置前に、メーカーの仕様書を確認し、ケーブルが直接埋設に適していることを確認することが重要です。
電源および制御トレイ ケーブルとは何ですか?
電源・制御トレイケーブルは、産業用途において電力と制御信号の両方を伝送するように設計されています。これらのケーブルは通常、複数の絶縁導体を束ねたもので構成されており、ケーブルトレイやレースウェイへの設置に合理的なソリューションを提供します。この組み合わせにより、電力分配と制御信号の効率的な管理が可能になります。
トレイケーブルの価格はタイプによってどのように異なりますか?
トレイケーブルの価格は、ケーブルの種類、絶縁材、メーカーによって大きく異なります。一般的に、高電圧用や難燃性ケーブル、シールドケーブルなど特殊な用途向けに設計されたケーブルは、価格が割高になる場合があります。ご予算に最適なオプションを見つけるには、市販されている様々なトレイケーブルの価格を比較することをお勧めします。
シールドトレイケーブルとシールドなしトレイケーブルの違いは何ですか?
シールドトレイケーブルは、電磁干渉（EMI）から保護する追加のシールド層を備えており、繊細な用途に最適です。一方、シールドなしのトレイケーブルにはこの保護層がないため、一般的にEMIが問題とならない環境で使用されます。シールド付きとシールドなしのどちらを選択するかは、設置環境の具体的な要件によって異なります。
さまざまなタイプのトレイ ケーブルの一般的な用途は何ですか?
トレイケーブルは、風力タービン設備、産業機械、住宅配線など、様々な用途で広く使用されています。各タイプのトレイケーブルは、耐湿性、柔軟性、難燃性など、特定の環境に適しています。一般的な用途を理解することで、ニーズに最適なケーブルを選定することができます。
トレイ ケーブルの構造はパフォーマンスにどのような影響を与えますか?
トレイケーブルの構造（絶縁導体の数、被覆の種類、絶縁材料など）は、その性能と様々な用途への適合性に直接影響します。例えば、2本以上の絶縁導体を持つケーブルはより高い負荷に耐えることができ、特定の被覆材料を使用したケーブルは環境要因に対する耐性が向上する場合があります。
