RW75
600V-2000V Rated Single Conductor XLPE Insulated for Wet & Dry Locations.
コンダクター: Soft Annealed Copper (ASTM B3/B8)
断熱材: XLPE Thermoset (Cross-Linked Polyethylene)
電圧: 600V / 1000V / 2000V
Temp. Rating: 75°C (Wet & Dry Locations)
Standards: UL 44, ICEA S-95-658, RoHS-2
- カスタマイズされたソリューションによる高速サンプル処理
- 高品質な素材
- 手頃な価格のオプション
- グローバル デリバリー
- より良いデータ保護のために、すべてのアップロードが安全であることを確認してください
平均で少なくとも30%を保存します
-
製品の説明
RW75 : Product Description and Specifications
RW75 600Volt 、1000Volt and 2000Volt power cables are suited for use in wet and dry areas,s conduit, cable tray or other recognizedraceways for services, feeders, and branch circuit wiring. These cables are capable of operating continuously at the conductor temperature not in excess of 75°C for normal operation in wet and dry locations.
-
利点
RW75 : Benefits and Features

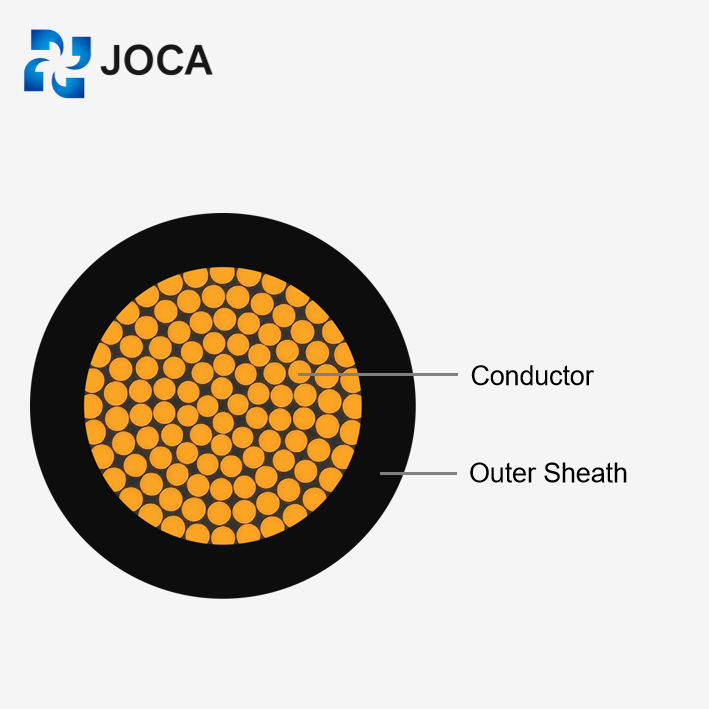

Copper Core: We use solid or Class B compressed bare copper here, matching ASTM B3/B8 specs.
Strong Insulation: The XLPE material is tough. It stands up to heat and moisture without issues.
Voltage Options: You can use this for 600V, 1000V, or even 2000V systems.
Reliability: Runs continuously at 75°C. It doesn’t matter if the area is wet or dry.
Certified: It checks all the boxes—UL 44, ICEA S-95-658, and RoHS-2.
寸法/パラメータ
| コンダクターのサイズ (AWG/kcmil) | コンダクターの座礁 | 導体上の直径 (インチ) | コンダクター上の直径 (mm) | 絶縁材の厚さ(ミル) | 絶縁材の厚さ(mm) | 約OD(インチ) | 約OD(mm) | 銅の重量 (kg/km) | Approx. Weight (Copper) (kg/km) |
|---|---|---|---|---|---|---|---|---|---|
| 8 | 7 | 0.0486 | 1.23 | 60 | 1.52 | 0.256 | 6.5 | 75 | 109 |
| 6 | 7 | 0.0612 | 1.55 | 60 | 1.52 | 0.287 | 7.3 | 119 | 158 |
| 4 | 7 | 0.0772 | 1.96 | 60 | 1.52 | 0.335 | 8.5 | 191 | 238 |
| 2 | 7 | 0.0974 | 2.47 | 60 | 1.52 | 0.382 | 9.7 | 304 | 358 |
| 1 | 19 | 0.0664 | 1.69 | 80 | 2.03 | 0.457 | 11.6 | 386 | 472 |
| 1/0 | 19 | 0.0745 | 1.89 | 80 | 2.03 | 0.492 | 12.5 | 483 | 577 |
| 2/0 | 19 | 0.0837 | 2.13 | 80 | 2.03 | 0.535 | 13.6 | 614 | 718 |
| 3/0 | 19 | 0.0940 | 2.39 | 80 | 2.03 | 0.579 | 14.7 | 773 | 886 |
| 4/0 | 19 | 0.1055 | 2.68 | 80 | 2.03 | 0.630 | 16.0 | 973 | 1097 |
| 250 | 37 | 0.0822 | 2.09 | 95 | 2.41 | 0.709 | 18.0 | 1152 | 1317 |
| 300 | 37 | 0.0900 | 2.29 | 95 | 2.41 | 0.760 | 19.3 | 1383 | 1563 |
| 350 | 37 | 0.0972 | 2.47 | 95 | 2.41 | 0.803 | 20.4 | 1609 | 1799 |
| 400 | 37 | 0.1040 | 2.64 | 95 | 2.41 | 0.846 | 21.5 | 1838 | 2041 |
| 500 | 37 | 0.1159 | 2.94 | 95 | 2.41 | 0.921 | 23.4 | 2280 | 2503 |
| 600 | 61 | 0.0992 | 2.52 | 110 | 2.79 | 1.024 | 26.0 | 2762 | 3045 |
| 750 | 61 | 0.1109 | 2.82 | 110 | 2.79 | 1.118 | 28.4 | 3459 | 3770 |
| 1000 | 61 | 0.1280 | 3.25 | 110 | 2.79 | 1.256 | 31.9 | 4594 | 4949 |
-
ULケーブルの製造工程
JOCAは、完全に自動化されたワークフローを使用してULワイヤーを製造します。 サイクルは同期します 銅の絞り加工と撚り加工 正確 と ポリ塩化ビニールかXLPEの放出. 。ポストプロダクションチェックを待つのではなく、採用します 継続的なインライン監視⁄レーザー直径計とスパークテスターを使用して、欠陥を即座にキャッチ マルチコアバリアントの場合、ラインはケーブル配線、シールド、ジャケット加工を正確な仕様に合わせて処理 出荷前に、すべてのバッチが最終的な電気的および機械的検査に直面して、完全な準拠を確認します UL規格.
配送用梱包
さまざまな輸送ニーズを満たすために、使用できる梱包方法は数多くあります。.
もっと質問がありますか?
Q: What are the available voltage ratings?
A: Multi-Voltage Rated. Available in 600V, 1000V, and 2000V to support diverse industrial power distribution grids.
Q: Conductor material specifications?
A: Soft Annealed Copper.
Config: Solid or Class B Compressed Stranding.
スタンダード: Complies with ASTM B3 and B8.
Q: Insulation type and advantages?
A: XLPE (Cross-Linked Polyethylene). Provides superior thermal stability and chemical resistance compared to standard PVC options.
Q:Is it suitable for Direct Burial?
A: Raceways & Conduits. Designed primarily for installation in recognized raceways. Not rated for direct earth burial unless installed inside protective conduits.
Q: What is the difference between H07RN-F and PVC cables?
A: Crucially, H07RN-F outperforms PVC cables in harsh environments. 具体的には, the rubber insulation retains flexibility even at freezing temperatures (-25°C), whereas PVC often becomes brittle. Furthermore, the cross-linked rubber structure withstands higher thermal stress and mechanical impact than standard thermoplastic PVC.
Q: Which industry standards does it meet?
A: UL Listed & Compliant.
UL 44: Thermoset-Insulated Wires and Cables.
ICEA S-95-658: (NEMA WC70).
RoHS-2: European Directive 2011/65/EU.
Q: Maximum continuous operating temperature?
A: 75°C. (Wet or Dry conditions).
Q : Can RW75 be installed in cable trays?
A: Yes. Approved for cable trays, conduits, and other raceways for Services, Feeders, and Branch Circuits.
