전기 서비스를 위한 100Amp 와이어 크기 이해

가정이나 기업을 위해 강력하고 안전한 전기 시스템을 구성하려면,특히 100-amp 서비스에 적합한 와이어 크기를 선택하는 방법을 아는 것이 중요합니다. 올바른 와이어 크기를 선택하면 효율적인 전력 공급이 가능하고 와이어 과열 또는 전기 장애와 같은 위험을 줄일 수 있습니다. 이 가이드에서는 a 에 대한 와이어 크기 선택에 영향을 미치는 몇 가지 중요한 요소에 대한 이해를 더욱 높일 수 있습니다 100암페어 서비스, 안전 표준, 배선 재료 유형 및 코드 준수와 같습니다. 이 기사는 귀하가 업그레이드를 원하는 주택 소유자이든 해당 주제에 대한 재교육을 원하는 전기 기술자이든 관계없이 귀하에게 도움이 될 것입니다; 효율성과 안전이라는 필수 문제에 대해 자신있게 결정을 내릴 수 있는 기본 지식을 제공할 것입니다.

100 Amp 서비스 이해하기

100-amp 서비스는 가전 제품,조명 및 일반 전기 요구 사항에 전력을 공급하는 데 사용되는 일반적으로 사용되는 전기 서비스 크기입니다. 대형 HVAC 시스템 및 EV 충전기를 제외하고이 공급 장치는 많은 평균 크기의 주택의 가전 제품에 전력을 공급하기에 충분할 수 있습니다. 100-amp 서비스를 설정하는 동안 도체 크기를 신중하게 고려해야하며 지역 전기 코드에 따라 설정해야하며 사용하기에도 안전해야합니다. 따라서 이러한 서비스는 큰 추가 부하가없는 표준 에너지 요구 사항이있는 가정에 적합합니다.

100 Amp 서비스란 무엇입니까?

100 amp 의 전기 시스템 서비스는 집 전기 시스템이 전류 부하의 총량 100 amperes 를 처리 할 수 있음을 의미합니다. 그것은 주거 목적으로 일반적으로 선택된 서비스 세트 중 하나이며,가장 자주 평균 에너지 소비 가정에 적합한이 등급의 서비스로,기본 기기,조명, 난방/냉방 시스템이 설명됩니다; 그러나 현대 기술과 수많은 다른 편의 시설에서 더 높은 전력 요구 사항이있는 경우이 용량은 부족한 것으로 판명 될 수 있습니다.

이제 100암페어 패널이 있는 가정에서는 패널에서 다양한 구역이나 기기로 케이블이 연결되며, 부하가 표준을 초과할 때마다 차단기가 끊어집니다.

따라서 EV 충전기,중앙 에어컨 또는 예를 들어 값 비싼 온수기와 같이 에너지가 부족한 가전 제품을 적재 한 현대 주택의 경우 200 암페어 이상의 더 큰 서비스로 업그레이드하는 것이 가장 유익 할 것입니다. 물론,지역 전기 규정 및 법률은 패널이 설치되거나 업그레이드 될 때마다 따라야합니다. 실제로 집을 안전하게 지키고 제대로 작동하는지 확인하기 위해 적절한 계산 및 설치를 위해서는 항상 면허가있는 전기 기술자를 고용하는 것이 가장 좋습니다.

100 Amp 서비스의 일반적인 응용 프로그램

100암페어 전기 서비스는 주거 및 경상업 지역에서 일반적이며 대부분의 일반적인 요구에 충분한 전력을 제공합니다. 다른 가전제품과 함께 에너지를 공격적으로 소비하지 않는 중형 주택에 적합합니다. 예를 들어 중앙 에어컨이 있는 집, 전기 온수기 및 일부 표준 주방 가전제품은 100암페어로 적절하게 작동합니다.

또한 200암페어의 서비스에 할당된 조명, 콘센트 및 소형 전동 공구는 다양한 시나리오를 따릅니다. 특히 전력 요구 사항에 공기 압축기 및 용접기와 같은 도구가 포함된 경우 일부 소규모 분리 차고 및 작업장에서 100암페어 패널이 발견되는 경우가 있습니다.

최근 자료에 따르면 100 amp 서비스 패널은 전압에 따라 최대 24,000 와트의 전력을 공급할 수 있습니다. 이는 일반적으로 에너지 효율적인 가정의 일일 전력 수요를 충족시키기에 충분합니다. 가전 제품 및 장치가 너무 정교 해짐에 따라 그러나 전기 자동차 (EV) 충전기 또는 고급 HVAC 시스템과 같은 대형 업그레이드를 생각하는 주택 소유자는 오늘날의 전기 서비스가 미래의 에너지 요구에 적합한 지 여부를 고려할 수 있습니다.

100암페어 서비스가 제공할 수 있는 것과 제공할 수 없는 것이 무엇인지 이해하면 시스템이 에너지 사용 패턴에 맞는지 확인하고 안전하고 효율적인지 확인할 수 있습니다.

올바른 와이어 크기 선택의 중요성

적절한 게이지에 맞는 와이어를 선택하는 것은 안전과 전기 시스템의 올바른 기능을 위해 매우 중요합니다. 와이어의 크기에 따라 과열 및 화재 위험 없이 전류를 안전하게 전달할 수 있는 용량이 결정됩니다. 예를 들어 14 게이지 와이어는 최대 15암페어의 회로에 적합한 반면, 12게이지 와이어는 최대 20암페어의 회로에 가장 일반적입니다. 전기 부하에 더 작은 게이지 와이어를 사용하면 과열이 발생하여 장비가 손상되거나 위험한 고장이 발생할 수 있습니다.

기계와 전기원 사이의 장거리와 관련된 또 다른 가장 중요한 고려 사항은 전원의 전압 강하입니다. 전압 강하를 고려하려면 특히 장기간 작동의 경우 전선의 크기를 늘려야 할 수 있습니다. 예를 들어,회로가 효율성을 유지하고 전력 손실을 방지하기 위해 매우 멀리 작동해야 하는 경우 30-amp 회로에 10-게이지 와이어를 사용해야 할 수도 있습니다.

NEC 와 같은 산업 지침은 전류용량,와이어 게이지 및 재료 유형 (예를 들어 구리 대 알루미늄) 과 관련된 상세한 차트를 제공합니다. 구리선은 전도성이 더 좋기 때문에 일반적입니다. 즉,비용을 고려한다면 알루미늄은 더 큰 게이지에 올바른 배선을 갖추면 과열을 방지하고 코드 요구 사항을 충족하며 전기 시스템이 더 오래 지속되도록합니다. 와이어 크기는 면허가있는 전기 기술자의 조언에 따라 모든 프로젝트에 대해 항상 선택되어야합니다.

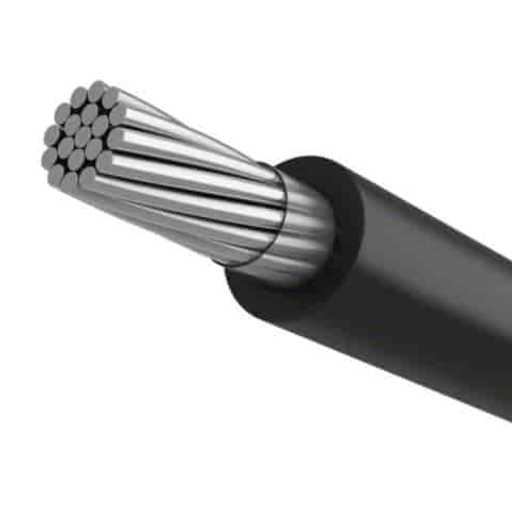

100Amp 서비스에 대한 와이어 크기 고려 사항

시스템에 따라 그리고 안전성과 효율성을 위해 100 amp 서비스에 따라 와이어 크기를 선택해야합니다. 일반적으로 구리선 4 AWG 또는 알루미늄 와이어 2 AWG 는 100 amp 서비스에 권장됩니다. 이러한 크기는 와이어가 안전을 손상시킬만큼 온도가 높아지지 않고 부하를 처리 할 수 있는지 확인합니다. 지역 전기 코드 및 설치에 대한 특정 요구 사항에 따른 추가 점검은 면허가있는 전기 기술자에게 문의하십시오.

Wire Gauge 와 AWG Wire 의 이해

와이어 게이지는 전기 시스템의 기본 구성 요소입니다. 전류를 안전하게 전달할 수있는 와이어의 용량을 결정합니다. AWG 시스템은 직경에 따라 와이어 크기를 분류하며 게이지 번호가 작을수록 더 큰 전류를 전달할 수있는 두꺼운 와이어를 나타냅니다. 예를 들어 4 AWG 구리 와이어는 대부분 100 amp 서비스에 권장되는 반면,2 AWG 알루미늄은 알루미늄의 전도도가 구리보다 낮다는 점을 고려하여 실행해야 할 수도 있습니다.

와이어 선택 시 고려해야 할 요소로는 주행 길이,와이어 재질 (구리 또는 알루미늄), 온도 등급,로컬 전기 코드 등이 있습니다. 크기가 작은 와이어는 가열되거나 전압 강하를 일으키거나 심지어 화재 위험을 초래할 수 있습니다. 구리는 대부분 더 나은 전도성과 내구성으로 인해 선호되지만 알루미늄은 여러 경우에 더 가볍고 종종 저렴한 솔루션을 제공합니다.

전압 강하와 와이어 크기에 미치는 영향

전압 강하는 전류가 주어진 회로를 통과할 때 발생하는 강하입니다. 전선의 크기,전선의 재질,전선의 길이와 같은 세 가지가 전압 강하에 영향을 미치며,전류의 양이 동반됩니다. 합리적인 전압 강하는 장치 성능,과열 및 에너지 낭비를 악화시킵니다. 전압 강하를 멀리하려면 전선 크기와의 연결에 주의를 기울여야 합니다; 전선 크기가 클수록 저항이 낮아지고 장거리 또는 무거운 부하에 대한 전압 강하가 낮아집니다.

와이어 크기를 계산할 때 회로의 전압,와이어의 전체 길이 (왕복), 전류 (전파수) 및 와이어의 재질을 고려하십시오. 대부분의 경우 일부 전압 강하 계산기 또는 차트를 사용하여 프로세스를 쉽게 할 수 있습니다. 올바른 와이어 사이징은 모든 지정된 규정을 충족하는 효율적이고 안전한 오래 지속되는 전기 시스템에 매우 중요합니다. 의심스러운 경우 전기 전문가와 상담하여 설치 요구 사항의 세부 사항을 확인하십시오.

와이어 크기 선택에 영향을 미치는 주요 요인

몇 가지 중요한 요소는 전기 시스템의 안전 및 효율성 고려 사항에 대한 와이어 크기 선택에 영향을 미칩니다:

현재 (암페어) 등급

전류 흐름은 와이어 치수의 주요 기준 중 하나이기 때문에 높은 전류는 화재 위험을 유발할 정도로 가열되는 것을 방지하기 위해 두꺼운 와이어를 수반합니다. 필요한 전류 부하에 해당하는 와이어 게이지에 대한 전류 용량 차트를 참조하십시오.

철사 물자

보통,물자는 구리 또는 알루미늄으로 이루어져 있습니다. 각각에는 전도도 및 전류량 수용량 특성이 있습니다. 구리 철사는 알루미늄 보다는 더 작은 크기일 필요가 있을 것입니다 알루미늄이 더 가볍고 수시로 특정 임명 필요조건을 위해 값이비싸기 때문에 구리는 전도성이 더 높기 때문에.

전압 등급 및 전압 강하

전압은 저항 때문에 긴 철사 철사를 통해 여행하고 있는 동안 떨어집니다. 그러므로,더 중대한 철사 크기는 전압 강하와 연속적인 힘 손실을 설명하기 위하여 더 긴 길이의 회로에 보통 적용됩니다. 전압 강하 계산기는 철사 계기를 결정하는 것을 돕는 좋은 공구입니다.

회로의 길이

왕복 전류 이동 거리,특히 장거리 주행에서 저항 값이 크게 결정됩니다. 따라서 와이어 크기는 전압 무결성 및 효율적인 작동을 유지하는 거리에 따라 증가합니다.

온도 등급

환경 및 작동 온도 모두 와이어 크기에 영향을 미칩니다. 온도 상승은 용량에 해로우므로 시스템 안정성을 유지하기 위한 크기 요구 사항이 증가합니다.

안전 표준 및 지역 코드

이를 준수하려면 설치는 NEC (National Electrical Code) 또는 기타 규제 표준을 준수해야 합니다. 그들은 설비가 안전 및 법적 사양을 준수하는지 확인합니다.

좋은 근원과 함께 깊이 있는 이 모수를 고려하는 것은 1 개를 어떤 신청을 위한 정확한 철사 계기를 선택하는 가능하게 할 것입니다, 차례차례로 임명에 일 그리고 신뢰성을 개량할 것입니다. 건물 임명 명세는 계속하기 전에 전문가에 의해 고려되어야 합니다, 특히 사람이 명세를 질문하는 경우에.

100Amp 서비스 패널용 와이어 유형

100 amp 서비스 패널의 경우 선택한 와이어 유형은 설치가 지하 또는 오버 헤드인지 여부와 와이어의 특정 재료에 따라 다릅니다.

와이어 유형	최소 크기	주요 특징	최고의 사용
구리선	#4AWG	우수한 지휘자, 능률 적이고, 튼튼한	대부분의 주거용 애플리케이션
알루미늄/알루미늄 입히는 철사	#2AWG	보다 경제적이며 특별한 주의가 필요합니다	예산을 고려한 설치
지하 피더(UF) 케이블	재료에 따라 다릅니다	직접 매장에 대한 등급	지하 설치

관할 구역의 특정 요구 사항은 전선을 선택하기 전에 항상 국가 전기 코드 (NEC) 또는 해당 지역의 해당 사항을 참조하여 확인해야합니다. 적절한 크기의 전선을 선택하면 안전,규정 준수 및 전기 시스템의 최상의 성능이 보장됩니다.

구리 대 알루미늄 와이어 비교

구리선과 알루미늄선은 모두 전기 설비에서 일반적입니다; 그러나 결정이 응용 분야에 영향을 미치는 몇 가지 특성을 나타냅니다:

전도도

구리는 알루미늄과 비교된 전기의 우수한 지휘자이고,동선에는 주어진 계기 크기를 위한 현재를 더 나른다는 것을 함축합니다. 구리가 많은 현재를 요구하는 신청에 있는 더 나은 이용을 찾아내는 이 이유에서 입니다.

내구성

구리 철사는 산화와 부식에 대하여 더 튼튼합니다, 그러므로, 더 나은 장기 신뢰성을 제안합니다, 산화하게 수그린 알루미늄 철사는, 그러나, 저항을 증가해서, 제대로 설치되지 않는 경우에 과열에 지도할지도 모릅니다.

무게와 비용

알루미늄 철사는 무게와 예산이 중요한 관심사인 장거리 전력 배급 및 큰 프로젝트를 위한 실제적인 고려사항인, 나르게 가볍고 쌉니다.

연결 및 안전

구리 와이어와 관련된 연결은 시간이 지남에 따라 느슨해질 위험이 거의없는 자연에서 더 단단합니다. 알루미늄 와이어는 안전하고 신뢰할 수있는 연결을 유지하기 위해 접점에 적용되는 산화 방지 화합물과 함께 특수 피팅이 필요합니다.

알루미늄 또는 구리 중 하나를 선택할 때는 전기 프로젝트의 지정된 기술 요구 사항,부하 수요,예산 및 설치 상황을 고려하십시오. 국가 전기 규정 (NEC) 또는 지역 조례 준수 여부를 확인하고 허가 된 당사자의 허가를 구하십시오.

100Amp 서비스를 위한 특정 와이어 유형

100Amp 서비스용 구리선 유형

100 amp 서비스에 대한 적절한 와이어 크기는 요구 사항과 안전 조치를 고려하여 결정되어야합니다. 일반적으로 #4 AWG 구리 와이어는 최소한의 에너지 손실로 필요한 부하를 수행 할 수 있기 때문에 100 amp 서비스에 사용됩니다. 또한 THHN 또는 THWN-2 절연 유형이어야합니다. 이러한 와이어는 amps 등급으로 가정 및 상업 지역의 전기 시스템 용으로 설계 되었기 때문입니다.

철사 유형은 설치 기준에 달려 있습니다. 지하 임명을 위해,UF-B (지하 지류 지류) 케이블은 이 케이블 유형이 직접적인 매장을 위해 적당하 높은 내구성을 제안하기 때문에,사용될 것입니다. 실내에 설치되는 동안,NM-B (비 금속 피복) 케이블의 사용은 전압 강하 때문에 더 큰 철사 계기를 요구할지도 모르다 것과 같이 고려사항으로 뛰기의 거리를 가지고 가게 확인하십시오. 임명을 진행하기 전에 항상 국부적으로 부호를 검사하고 전기 기술자와 가능하면 확인하십시오.

100Amp 서비스용 알루미늄 와이어 유형

알루미늄 와이어는 100 암페어 서비스 설치에 덜 비싼 선택이지만 안전과 효율성을 위해 적절하게 취급해야합니다. 100 암페어 서비스에 가장 일반적인 알루미늄 와이어는 SE (SERVICE ENTRANCE) 케이블,XHHW-2 및 URD 케이블입니다.

• SE(서비스 입구) 케이블: 이 알루미늄 철사는 미터 기초에 서비스 패널을 연결하는 지상 임명을 위해 의미됩니다. 그것은 방어적인 외부 재킷에 있는 다수 지휘자를 포함하고 주거와 가벼운 상업적인 사용을 위해 예정됩니다.
• XHHW-2 와이어: XHHW-2 는 일반적으로 지상 또는 지하의 도관 설치에 사용되는 1 도체 알루미늄 와이어입니다. 열과 습기에 대한 저항성을 제공하여 다양한 환경 조건에서 매우 유용합니다.
• URD 케이블: URD 케이블은 지하 설치와 함께 일반적으로 사용됩니다. 직접 매장에 적합하며 습기와 마모로부터 보호하기 위해 외부 피복을 운반하는 절연 도체로 구성됩니다.

알루미늄 배선 임명을 위해 철사를 정확하게 치수를 재는 것은,그러므로, 100 amp 서비스에 있는 최대 중요성 입니다. 일반적으로,100 amp 서비스는 #2 AWG 알루미늄 철사를 필요로 할 것입니다,그러나 항상 국부적으로 부식에 대하여 검사하고 당신의 전기 기술자와 가진 부식을 방지하고 체계의 안전의 확실성을 만들기 위하여 연결 점에 산화 방지제 화합물과 함께 적당한 종료를 이용해야 합니다.

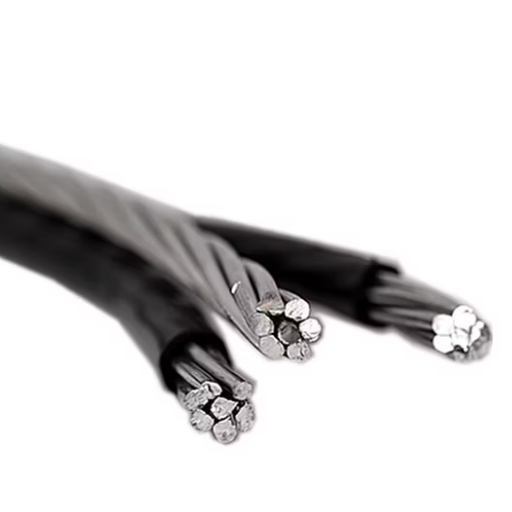

100Amp 하위 패널 배선을 위한 모범 사례

1. 계획 설치: 쉽게 접근할 수 있는 방식으로 하위 패널을 찾습니다. 메인 패널이 새 하위 패널을 위한 공간을 허용하는지 확인합니다.
2. 올바른 와이어 크기를 선택하십시오: 철사 크기 #2 AWG 알루미늄은 당신의 국부적으로 전기 부호에 따라서 100 amp 이하 패널을 위해, 이용될 것입니다. 당신이 의심이 있는 경우에 면허가 있는 전기 기술자와 말하십시오.
3. 적절한 접지 시스템 설치: 중립 버스와 지상 버스를 하위 패널에서 분리해 두십시오. 현지 코드에 따라 접지봉 또는 접지 시스템에 별도의 접지선을 제공하십시오.
4. 항산화 화합물을 사용하십시오: 산화를 방지하고 연결성을 향상시키기 위해 알루미늄 와이어 연결부에 항산화 화합물을 적용합니다.
5. 작업 전 전원 끄기: 메인 패널에서 배선을 진행하기 전에 항상 전원을 차단하십시오. 전압 테스터를 사용하여 전원이 꺼져 있는지 확인하십시오.
6. 연결 재확인: 보안 및 적절한 극성을 위해 모든 연결을 다시 확인하십시오. 과열을 방지하려면 모든 연결이 단단하고 깨끗한지 확인하는 검사가 필요합니다.
7. 시스템 테스트: 패널은 임명 후에 적당한 기능을 위해 시험되어야 합니다. 그것은 모든 회로가 계획대로 작동한다는 것을 지킬 것입니다.

하위 패널에 적합한 크기의 와이어 선택

서브 패널에 적합한 와이어 크기를 선택하는 것은 시스템의 안전과 적절한 작동을 보장하는 데 필수적입니다. 와이어 크기는 서브 패널의 암페어 등급과 메인 패널과 서브 패널 사이의 거리에 따라 결정됩니다. 일반적으로 100 amp 서브 패널은 100 피트 이하의 짧은 거리에 대해 #4 AWG 구리선 또는 #2 AWG 알루미늄 와이어가 필요합니다. 그러나 더 먼 거리의 경우 발생할 수있는 전압 강하에 대해 와이어 크기를 늘려야합니다.

더욱이,설치를 위해 특정 와이어 유형과 크기를 요구할 수있는 로컬 전기 코드를 항상 준수하십시오. 또한 240 볼트 등급의 와이어를 사용하여 하위 패널에서 주로 사용되는 이중 핫 와이어 (위상) 를 처리해야합니다. 국가 전기 코드 (NEC) 를 참조하고 면허가있는 전기 기술자의 조언을 구하는 것은 시스템의 요구 사항에 대해 확신이없는 경우 행동 방침이되어야합니다. 적절한 크기의 와이어를 통해 효율적인 작동이 이루어지며,부적절한 크기의 경우 안전하지 않은 조건이 발생할 수 있습니다.

접지선 요구 사항

접지선은 본질적으로 전기적 결함에 대한 보호 장치로 제공되는 안전선입니다. 하위 패널의 경우 일반적으로 패널에 공급되는 차단기의 전류량에 따라 참조되는 와이어 크기를 사용하여 와이어의 크기를 적절하게 조정해야 합니다. 예를 들어, #6 AWG 구리선의 크기는 최대 60암페어인 반면, #4 AWG 구리선의 크기는 최대 100암페어일 수 있습니다. 이러한 크기는 지역 코드와 정확한 설치 요구에 따라 다릅니다.

하위 패널에서 중성선과 접지를 분리하는 것이 필수적이됩니다. 접지선은 패널의 접지 버스 바를 다시 메인 서비스 패널 또는 접지 전극 시스템에 연결합니다. 중립 및 접지 본딩은 메인 패널에서만 발생할 수 있습니다; 그렇지 않으면 잠재적 인 드럼이 생성되고,유리 전류가 유도 될 수 있습니다.

국가 전기 코드 (NEC) 의 지침을 따르도록 하면서 여전히 해당 지역의 지역 건축 법규를 참조해야 합니다. 왜냐하면 이러한 법규는 더 엄격한 요구 사항을 가질 수 있기 때문입니다. 그러나 의심스러운 경우 면허가 있는 전기 기술자를 고용하여 검사를 받거나 설치를 안내하면 안전과 규정 준수가 보장됩니다.

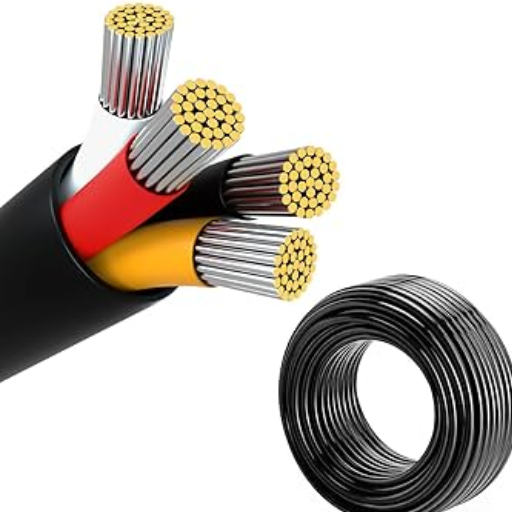

100Amp 하위 패널에 대한 설치 고려 사항

하위 패널의 크기

하위 패널은 100암페어 등급이어야 하며 과부하를 방지하고 효율적으로 작동하려면 하중에 맞게 장착되어야 합니다.

올바른 와이어 크기

100 amp 서브 패널을 설치할 때는 적절한 와이어 크기를 사용해야 합니다. 보통 4 게이지 구리 도체 또는 2 게이지 알루미늄 도체를 사용하지만 코드 요구 사항을 반드시 확인하십시오.

메인 패널 호환성

차단기에 남은 슬롯 수와 전체 전류량 등급을 고려하여 메인 패널이 하위 패널을 수용할 수 있는지 먼저 확인하십시오.

접지 및 본딩

하위 패널에 다른 접지 막대를 설치하고 접지와 중립 연결이 접착되지 않았는지 확인하십시오. 이는 시스템의 안전을 보장하고 특정 법적 요구 사항을 충족합니다.

코드를 따르세요

설치하는 동안 NEC 를 준수하고 다른 지역 건축 법규로 보완하십시오. 이는 안전을 보장하고 합법적 또는 운영상의 장애를 피하는 데 도움이됩니다.

설치를 안전하고 합법적이며 제대로 작동하려면 항상 정식 면허를 취득한 전기 기술자를 고용하십시오.

100Amp 하위 패널에 대한 배선 요구 사항

100암페어 하위 패널의 배선에는 몇 가지 중요한 요구 사항이 있습니다:

하위 패널 위치

NEC 의 밑에 적당한 정리의 접근을 가진 건조한 위치에 이하 패널을 설치하십시오. 그것은 목욕탕 또는 옷장에서,예를 들면,위치되면 안됩니다.

철사 크기

100 amp 부하에 적합한 와이어 크기를 사용하십시오. 최대 50 피트 거리의 경우 일반적으로 4 AWG 구리 또는 2 AWG 알루미늄 와이어로 충분합니다. 더 먼 거리의 경우 전압 강하를 위해 더 큰 게이지 와이어가 필요할 수 있으므로 현지 코드 요구 사항이나 전기 기술자를 상담해야합니다.

케이블 유형

필요한 암페어수에 맞는 케이블만 사용하십시오. 실외 사용 시에는 도관 내부에 UF-B 또는 이와 동등한 지하 등급 케이블을 사용하여 추가 보호 기능을 제공하십시오.

지면과 중립의 분리가 유지되어야 합니다

지면과 중립은 가동 도중 안전을 지키기 위하여 이하 패널에 분리되는 것을 남아 있어야 합니다. 중립 막대기에 접착되지 않는 분리되는 지면 막대기를 설치하십시오. 각 막대기는 그것의 적당한 배선에 연결되어야 합니다.

차단기 크기

메인 패널은 서브 패널에 공급하기 위해 100 암페어 차단기를 유지해야합니다. 차단기 크기는 적절한 보호를 제공하기 위해 서브 패널의 최대 암페어 등급의 크기 여야합니다.

접지 전극 시스템

서브 패널 위치에 접지 전극 시스템을 설치. 이것은 일반적으로 접지 봉을 지구로 구동하고 그로부터 와이어를 서브 패널의 접지 바에 부착해야합니다.

이 필요조건을 따르는 것은 이하 패널 또는 부호 준수의 안전한 가동을 확신할 것입니다. 내부 NEC 와 국부적으로 부호는 상담되거나,임명된 전기 기술자는 임명 도중 과실을 피하기 위하여 고용되어야 합니다.

100 Amp 시스템에 대한 접지선 요구 사항

100-amp 시스템에 대한 접지선 요구 사항에 관해서는 NEC 규정에 따라 허용되는 크기의 접지 도체를 선택합니다. 100-amp 하위 패널의 경우 일반적으로 #8 AWG 구리선 또는 #6 AWG 알루미늄 와이어가 필요합니다. 그런 다음 접지선은 피더 케이블을 따라 작동하여 하위 패널의 접지 막대를 메인 패널 접지 시스템에 연결합니다. 또한 설치가 안전성과 효율성을 준수해야합니다 염두에두고 사례 또는 예외와 관련된 특정 지역 코드를 확인합니다.

필수 안전 고려 사항

전기 배선 활동은 항상 안전을 최우선으로 유지해야 합니다. 회로 차단기의 전원을 끄고 전압 테스터로 회로의 전원이 완전히 차단되었는지 확인하는 것부터 시작하십시오. 적절한 개인 보호에는 절연 장갑과 안전 고글이 포함되어 다양한 위험으로부터 보호합니다.

전기 작업을 위해 설계된 절연 핸들이 있는 공구를 사용하십시오. 전기 부품으로 작업하는 동안 젖은 표면에 서 있지 마십시오. 전선이 제대로 연결되도록 하면 짧거나 과도한 열 발생 가능성이 줄어듭니다. 국가 전기 규정 (NEC) 및 지역 건축 법규를 준수하여 따라야 할 중요한 작업 지침을 수립합니다.

철사의 접합 또는 수선은 잘 훈련되거나 유능한 한이 아니면 결코 시도되면 안됩니다. 복잡한 수리로,고전압이 관련될 때,또는 어떤 의혹든지 일어날 경우,면허가 된 전기공을 관여시키는 것은 항상 안전한 방법 입니다. 열화 또는 손상을 관찰하기 위하여 전기 시스템의 검사는 사고를 피하고 체계의 완전성을 유지할 수 있습니다.
