12 게이지 와이어 앰프 등급 이해: 종합 가이드

12-Gauge Wire 란 무엇입니까?

12 계기 철사는 주거와 상업적인 신청에서 통용되는 배선의 유형입니다. 그것은 다른 사람 보다는 더 두껍 대략 2.05 mm 또는 0.081 인치를 측정합니다. 20 까지 amps 현재를 위해 평가해 이 철사는 출구,전등 설비,소형 기구를 위한 회로에 서비스를 제공할 수 있습니다. 튼튼하기 때문에,확실히 다양한 신청을 위한 범용 배선으로 목적을 봉사할 것입니다.

정의 및 특성

미국 철사 계기 (AWG) 기준은 다양한 전기 배선 신청을 위해 다재다능한 12 계기 철사를 지정합니다. 그것은 안전 부호에 순응하여,가정 및 다른 상업적인 회로에 힘 배부를 위해 능률적인 20 amps 의 현재 등급을 나릅니다. 철사는 그것의 우량한 전도도 및 내식성으로 인해 구리가 더 일반적인 것과 더불어 구리 또는 알루미늄으로 전형적으로 만듭니다.

물리적 특성으로 인해 12 게이지 와이어는 120 볼트 시스템에서 약 2,400 와트 (또는 240 볼트 시스템에서 4,800 와트) 의 최대 부하를 지원합니다. 일반적으로 배선 용기와 조명 회로뿐만 아니라 냉장고 및 식기 세척기와 같은 특정 기기에 사용할 수 있습니다. 일반적으로 열가소성 재료로 만들어진 와이어의 절연은 전기 충격과 열 손상을 방지하여 안전성을 향상시킵니다. 와이어의 용량에 따라 회로 차단기를 설치할 때 최상의 보호 및 성능이 보장됩니다.

12게이지 와이어의 일반적인 용도

12 게이지 와이어는 광범위한 주거용 및 상업용 전기 응용 분야에 사용되는 다용도 및 신뢰할 수있는 유형의 와이어입니다. 기본적으로이 와이어는 일반적인 전기 콘센트 및 조명 회로를 배선하는 데 사용됩니다. 이 와이어는 최대 20 암페어의 전류를 처리 할 수 있으므로 적당한 전기 부하 소비가 예상되는 가정의 범용 회로에 적합합니다.

GFCI 및 AFCI 와의 호환성은 특히 욕실이나 주방과 같이 습기가있는 지역에서 궁극적 인 안전 기능을 강화한다고 말할 수 있습니다. 12 게이지 와이어는 균일 한 전도성과 효율성으로 인해 앞으로 수년간 안전 코드 준수 및 내구성이 보장되므로 많은 중간 등급 응용 분야에서 최적의 표준으로 간주됩니다.

다른 와이어 게이지와의 비교

12 게이지 와이어와 다른 와이어 게이지 사이에는 상당한 차이가 있습니다. 예를 들어,14 게이지 와이어는 더 얇아서 높은 전기 부하를 처리할 수 없습니다; 따라서 조명 회로는 이에 대해 잘 작동하지만 콘센트나 많은 전력이 필요한 장치에 사용하기에는 적합하지 않습니다. 그러나 10 게이지 와이어는 훨씬 두껍고 고강도 가전제품,하위 패널 또는 에어컨과 같이 높은 전류가 필요한 응용 분야에 사용됩니다. 10 게이지 와이어는 더 많은 전류를 전달할 수 있어 매우 먼 거리에서 전압 강하가 적지만 12 게이지 와이어에 비해 취급 비용이 더 무겁고 비쌉니다. 일반적으로 와이어 선택 고려 사항에는 회로 길이,당겨질 전류량 및 전기 요구 사항이 포함됩니다; 12 게이지가 범용 주거용 배선에 가장 적합한 절충안인 경우가 많습니다.

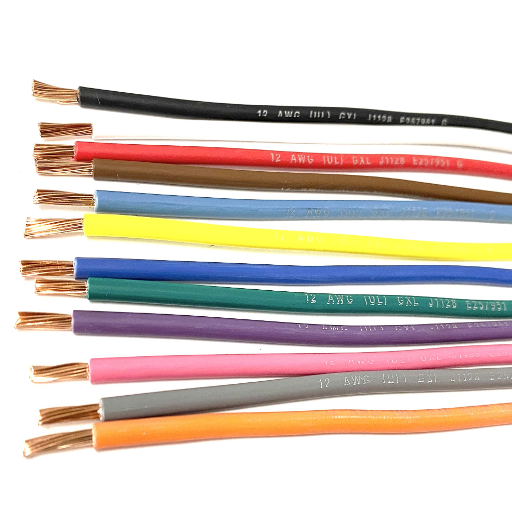

12게이지 와이어의 용량

12 계기 철사를 위한 받아들여진 ampacity 등급은 범용 사용 및 조건을 위해 일반적으로 20 amps 입니다. 이 한계는 60°C (140°F) 의 온도 등급에서 작동하는 구리 철사를 가정하는 NEC 행동 규범을 따릅니다. 몇몇 예외적 인 경우에,설치의 주위 온도,사용된 절연제의 유형 및 철사가 묶이는 방법은 ampacity 를 좌우할 수 있습니다; 그러므로,엔지니어의 관점은 그런 변수가 전형적인 케이스에서 벗어날 때 찾아야 합니다.

Ampacity 이해하기

전류량은 안전성 측면에서 와이어의 전류 운반 능력을 의미합니다. 이는 몇 가지 중요한 요소로 인해 중요한 고려 사항입니다. 재료의 유형은 중요한 요소입니다. 구리의 전도도는 알루미늄보다 우수합니다; 따라서 전자가 운반하는 전류는 더 높습니다. 전류량에 영향을 미치는 또 다른 요소는 크기입니다; 와이어가 두꺼울수록(게이지 번호가 낮을수록) 전류량 값이 커집니다. 예를 들어, 10게이지 구리선은 일반적으로 표준 조건에서 30암페어를 운반할 수 있습니다.

철사에 절연제의 유형은 또한 그것의 ampacity 등급에 영향을 미칩니다. THHN (90°C 또는 194°F를 위해 평가되는) 와 같은 더 높은 온도 정격 절연제는 다른 케이블로 임명 도중 철사의 현재 수용력을 증가하는 것을 도울 수 있습니다. 묶음은 열의 상당한 양을 생성하는 것을 허용합니다; 그러므로,감세 요인은 그런 임명에 있는 ampacity 수를 감소시키기 위하여 적용됩니다.

특정 설치를 위해 와이어 게이지와 절연체를 선택할 때는 과열 및 전기 화재와 같은 위험을 방지하기 위해 올바른 단계를 따르는 것이 필수적입니다. 다른 비정상적인 상태에서의 계산을 위해서는 항상 전류량 차트 또는 전문적인 지원을 참조해야합니다.

불투명도에 영향을 미치는 요인

몇 가지 중요한 요소가 특정 도체의 전류 용량에 영향을 미쳐 온도 제한을 초과하지 않고 최대 전류 부하를 안전하게 전달할 수 있습니다. 이러한 변수를 이해하면 전기 설비에 안전성,성능 및 규정 준수가 이루어집니다.

주변 온도

ampacity 는 주위 온도에 주로 달려 있습니다. 고열의 밑에 설치된 지휘자는 열을 잘 낭비하지 않습니다,따라서 그것은 ded-rated 일 것입니다. 철사가 77°F (25°C) 의 주위 온도를 위한 30A 에 정격 인 경우에,그러나 주위 온도가 104°F (40°C) 인 곳에 어딘가에 설치되고 있는 경우에,그 후에 지휘자는 그 더 높은 온도를 위해 dedrated 이어야 할 것입니다; 적당한 조정은 어떤 위험든지 피하기 위하여 NEC 테이블에 근거를 두어야 합니다.

지휘자 크기 및 물자

더 높은 ampacity 또는 현재 나르는 수용량은 큰 지휘자에 있는 더 낮은 저항을 나타냅니다. 성과에 영향을 미치는 또 다른 요인은 구리 알루미늄과 같은 지휘자 물자입니다. 구리는 더 높은 전기 전도도를 비치하고 있 동일한 철사 크기의 알루미늄 보다는 현재를 더 나를 수 있습니다. 수 6 AWG 구리 지휘자는 대략 65 암페어를 위해 평가되고,동일한 크기의 알루미늄 지휘자는 대략 50 암페어에 평가됩니다.

절연 유형

절연의 종류는 와이어의 최대 작동 온도를 결정합니다. THHN 절연은,예를 들면,90°C를 위해 평가되는 반면,NM-B 는 대부분의 주거 신청에서 60°C를 위해 평가됩니다. 안전한 성과를 지키기 위하여 그것의 작동 온도 및 환경을 고려하는 절연제를 선정하는 것은 근본적입니다.

도관 채우기 및 번들링

와이어를 도관에 묶거나 설치하면 방열 용량이 감소하여 결과적으로 열 축적이 증가합니다. 이러한 조건에서는 감속 계수를 적용해야 합니다. 따라서 도관에서 전류 전달 도체의 수가 3개를 초과하면 NEC는 실제 수에 따라 허용 전류 용량의 백분율 감소를 부과합니다.

실행 길이

더 긴 철사가 달릴수록 더 짧은 달리기 보다는 전압 강하에 저항합니다. 이 저항을 상쇄하기 위하여는,더 두꺼운 철사 (더 낮은 계기 수를 가진) 는 장거리 달리기를 위해 수시로 요구되,대부분의 경우에 3% 의 밑에 유지되는 전압 강하—가동을 지키는 것은 최소 입니다. 예를 들면,14 AWG 철사는 짧은 거리에 15A 를 나르기 위하여 충분할지도 모르지만,과열과 효율성의 손실을 방지하기 위하여 더 긴 거리를 위한 향상이 필요할 것입니다.

환경적 고려사항

극심한 열,습기 또는 화학 물질과 같은 가혹한 조건에 노출되는 전선은 특별한 절연 및 등급 감면 고려 사항이 필요합니다. 일반적으로 UV 내성 및 방수 유형의 절연,예를 들어 USE 또는 XHHW 는 실외 설치에 사용됩니다.

이러한 요소를 고려하면 전기 기술자와 기획자는 배선 시스템이 다양한 조건에서 안전하고 안정적으로 작동하고 효율성을 유지하며 손상이나 고장을 방지할 수 있습니다.

12게이지 와이어의 Amp 등급 계산

다양한 요소가 12 게이지 와이어의 전류량 등급을 결정합니다. 여기에는 와이어 재료의 유형,절연재의 유형 및 설치 환경이 포함됩니다. 구리 도체의 경우 12 게이지 와이어는 국가 전기 규정 (NEC) 에 명시된 바와 같이 정상적인 조건을 가정하여 회로의 20 암페어에 대해 관례적으로 정격이 낮아집니다. 그럼에도 불구하고 주변 온도가 상승하거나 여러 와이어가 동일한 도관을 공유해야하는 경우 등급이 낮아집니다.

대조적으로,절연체는 ampacity 를 결정하는 데 유사하게 중요한 역할을 합니다. 예를 들어,일반적인 Type THHN 절연체는 최대 사용 온도 90°C (194°F) 까지 정격이므로 더 높은 amp 레벨에서 안전한 전류 흐름을 허용합니다. 반면 XHHW 와 같은 실외 절연체는 환경 요소로부터 보호하지만 약간 다른 성능 특성을 나타낼 수 있습니다.

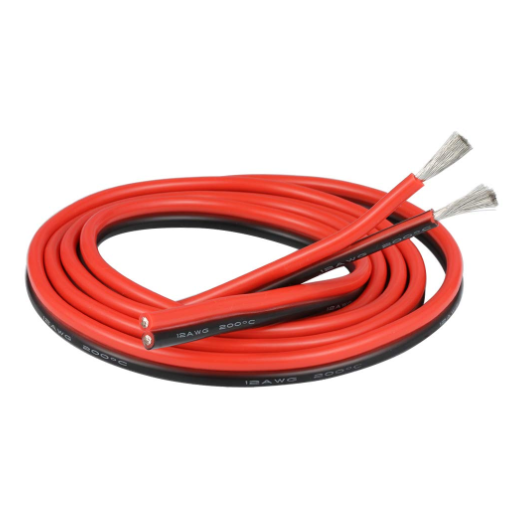

12게이지 와이어의 응용

12 게이지 와이어는 주거 및 상업 지구의 전기 응용 분야에 사용되는 일반적인 와이어입니다. 20 amp 회로에 적합하며 콘센트,조명 및 소형 가전 제품과 호환됩니다. 따라서 주방이나 욕실의 콘센트에 전원을 공급하는 회로와 같이 20 amp 회로가 최소 인 일반 가정용 배선에 일반적으로 사용됩니다. 또한 약간 더 많은 전력이 필요하지만 여전히 안전 한계 이하의 장비 또는 장치를 배선 할 때도 자주 사용됩니다. 항상 와이어가 응용 분야에 적합한 지 확인하고 필요한 경우 NEC 요구 사항 또는 전문 전기 기술자를 참조하십시오.

연장 코드의 12게이지 와이어

12 게이지 와이어를 갖는 연장 코드는 많은 중장비 응용 분야에서 이상적인 선택이 될 것입니다. 이 게이지 와이어는 20 암페어의 전류를 유지할 수 있으므로 전동 공구,공기 압축기 및 공간 히터와 같은 고부하 장치에 적합합니다. 일반적으로 12 게이지 연장 코드는 15 또는 20 암페어의 등급을 가지며 100 피트 거리에서 안전하게 전기를 전송할 수 있으므로 전압 강하도 최소화합니다.

12 게이지 코드의 사양은 일반적으로 회로의 암페어 및 전압에 따라 1,800 ~ 2,400 와트 범위입니다. 간단히 말해서 올바른 부하를 운반하는 것이 항상 가장 좋습니다. 과부하가 이러한 코드에 몇 가지 문제를 야기하므로 연장 코드의 Amp 등급이 연결된 장비의 Amp 요구 사항과 일치하는지 확인하십시오.

12 게이지 와이어는 안전성,강도, 다용도성 때문에 선택됩니다. 많은 고강도 주거용,상업용, 산업용 장치에 적합한 전기 연장 장치입니다. 연장 코드를 선택할 때 최대 전류량과 거리 용량을 고려하여 안전한 작동을 보장하고 과열을 방지하십시오.

전기 설비에 12게이지 와이어 사용

12 계기 철사는 일차원이기 때문에,더 많은 힘을 나를 수 있고 그러므로 전기 일에 있는 다재다능하기 때문에,우량하기 위하여 넓게 고려됩니다. 회로가 현재의 20 amps 를 요구하는 경우에,철사는 최상 이고 이렇게 많은 신청 및 상황을 위해 주거 배선을 위해 가장 일반적으로 사용됩니다. 12 계기 철사는 벽 출구,조명기구, 및 작은 기구를 강화할 수 있습니다. 12 계기 철사는 또한 내구성과 전력 수용량이 결정적인 조경 점화 안뜰 출구를 위한 그들과 같은 옥외 회로를 위해 널리 선택됩니다.

장거리를 위한 전기 설치를 계획할 때 전압 강하는 중요한 고려 사항입니다. 12 게이지 와이어는 중거리에 걸쳐 효율적인 전력 전송을 보장하므로 대부분의 가정과 소규모 상업 시설에 적합합니다. 길이 계산을 위해 20 amp 회로가있는 12 게이지 와이어는 3% 이상의 전압 강하를 경험하지 않고도 50 피트 동안 효율적으로 작동 할 수 있음을 입증합니다. 이렇게하면 장비 로딩이 일정한 전압을 받게됩니다; 그렇지 않으면 저전압의 경우 장치가 손상 될 것입니다.

고부하 응용 분야에서 12게이지 와이어의 이점

12 게이지 와이어는 강도와 전류 전달 능력 때문에 중장비 응용 분야에 사용하기에 적합합니다. 케이블은 과열없이 최대 20A 를 안전하게 운반 할 수 있으며 까다로운 작업 조건에서 최적의 성능을 제공합니다. 결과적으로 특정 중장비 또는 여러 콘센트에 전원이 공급 될 때마다 작동합니다. 전압 강하는 장거리 또는 고전력 응용 분야에서 효율성을 유지하는 데 가장 관련이있는 12 게이지 와이어의 도체 직경이 두꺼워지면 최소화됩니다.

12 게이지 와이어는 다목적이며 주거 및 상업 환경을 포함한 다양한 환경에서 사용하기에 탁월한 선택이며 시간이 지남에 따라 저렴한 유지 보수를 보장하고 신뢰성과 마음의 평화를 위해 중요한 시스템을 지원합니다. 모든 전류 또는 에너지 요구 응용 분야에 12 게이지 와이어를 설치함으로써 사용자는 에너지 효율성,장기적인 내구성 및 전기 안전을 달성 할 수 있습니다.

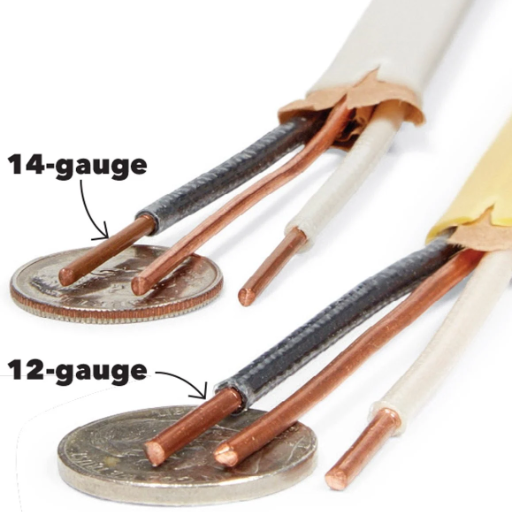

12게이지 와이어와 14게이지 와이어를 비교합니다

크기 12 와 14 의 철사는 그들의 현재 나르는 수용량에서 1 차적으로 다르고 각종 신청을 위해 그러므로 추천됩니다. 크기 12 의 철사는 더 두껍고 일반적인 회로 보다는 더 까다로운 20 까지 amps 의 현재를 취급할 수 있습니다. 높은 수요 회로는,반면에, 부엌 기구 또는 출구를 위해 사용될 수 있었습니다. 철사 크기 14 는 더 얇고 15 amps 를 지원할 수 있습니다,전형적으로 점화와 저전력 장치를 위해 이용됩니다. 선택은 비용 효과,내구성, 더 무거운 짐을 지원하는 기능에 대하여 선택한다는 것을에 달려 있을 것입니다. 선택한 선택권에 수락을 지키기 위하여 항상 국부적으로 전기 부호를 검사하십시오.

12게이지 대 14게이지 와이어의 앰프 등급

회로에 대한 와이어 유형을 선택할 때 12 게이지 및 14 게이지 와이어의 특정 앰프 등급은 안전과 효율성 모두를 위해 고려되어야합니다. 필요한 적절한 와이어는 12 게이지와 같이 20 앰프의 등급을 가질 수 있습니다. 이러한 높은 수요의 위탁 회로에는 주방 콘센트,에어컨 장치 또는 고강도 도구가 포함될 수 있습니다. 과열없이 더 큰 부하를 효율적으로 운반하려면 더 적은 에너지를 필요로하는 더 작은 부하를 가열하기 위해 더 큰 와이어 크기가 필요합니다. 배선이 두꺼울수록 얇은 와이어에 부족한 추가 안전 여유가 제공됩니다.

다른 방법으로 그것을 두기 위하여는,14 계기 철사는 15 amps 를 나르기를 위해 평가됩니다. 그것은 침실과 거실에 있는 전등 설비 또는 정규적인 출구와 같은 더 낮은 에너지 수요를 가진 회로에서 수시로 있습니다. 그것에는 현재를 나르기를 위한 더 낮은 수용량이 있기 때문에,짐이 그것의 최대 등급을 초과할 수 있던 곳에 그것을 결코 사용하지 않는 것이 바람직합니다; 따라서,더 얇기 때문에 취급하게 더 싸고 쉽습니다.

14게이지 이상 12게이지 선택 시기

12 게이지와 14 게이지 와이어 사이에서 결정 요인은 회로가 요구하는 전력입니다. 12 게이지 와이어는 최대 20 암페어를 운반 할 수 있으며 더 무거운 가전 제품 및 회로에 선택해야합니다. 이와 대조적으로 전자 레인지 및 토스터와 같은 여러 개의 고출력 장치가 동시에 켜질 수있는 주방 콘센트를 설정할 때 12 게이지 와이어를 사용하는 것이 좋습니다. 과열없이 무거운 하중을 처리하므로 안전과 수명이 보장됩니다.

반면에,15 amps 를 위해 평가된 14 계기 철사는 점화 회로 또는 상대적으로 낮은 현재를 요구하는 다른 신청을 위해 이용됩니다. 그러나,20 amp 차단기의 밑에,14 계기 철사는 위험하다는 것을 이해하는 것이 결정적입니다; 그런 짐을 안전하게 나르는 무능력,과열과 화재 위험을 초래합니다. 회로가 미래에 약간 융통성을 요구할 또는 더 무거운 짐이 예상되는 곳에,짐 필요조건이 최소이더라도 항상 12 계기 철사를 사용하는 것이 현명한 아이디어입니다. 안전과 수락을 지키기 위하여 국가 전기 부호 (NEC) 기준에 고착하는 것이 근본적입니다.

와이어 선택의 안전 고려 사항

전기 회로용 와이어를 선택할 때 과열,합선, 최악의 경우 전기 화재 등의 위험을 방지하기 위해 안전이 무엇보다 중요합니다. 고려해야 할 한 가지 요소는 일반인의 용어로 전류 용량이라고도 하는 와이어의 전류 전달 용량입니다. 예를 들어 14 게이지 와이어는 최대 15 암페어까지 정격으로 적용되는 반면,12 게이지 와이어는 최대 20 암페어까지 견딜 수 있습니다. 한계를 초과하면 와이어가 과열되어 절연 실패로 이어질 수 있습니다.

절연 유형 고려 사항

고려해 볼만한 또 다른 요소는 와이어의 절연 유형입니다. 예를 들어 “THHN”또는 “THWN-2”라는 라벨이 붙은 와이어는 높은 내열성과 건식 및 습식 조건 모두에서 사용할 수있는 능력 때문에 현대식 설치에서 선호됩니다. 특히 THWN-2 와이어는 약 90 °C의 더 높은 온도에 대해 정격이 적용되므로 가혹한 응용 분야에서 사용할 때 안전상의 이점을 제공합니다.

전압 강하 고려 사항

전압 강하는 특히 긴 배선 실행에서 무시할 수 없습니다. 전압 강하가 높을수록 효율성이 떨어지고 기기가 손상될 수 있기 때문입니다. 일반적인 권장 사항은 전압 강하가 3% 미만이어야 한다는 것입니다. 전압 강하를 상쇄하고 부하가 올바르게 작동하는지 확인하기 위해 더 큰 와이어 게이지를 사용하는 것이 편리합니다.

환경 요인

마지막으로 습기,부식성 대기 또는 극한 온도에 대한 노출과 같은 환경 요인을 고려해야 합니다. 실외 또는 지하 설치의 경우 직접 매립 또는 보호 재킷이 있는 케이블은 케이블 성능 저하에 대한 최상의 보증을 제공하고 수명을 제공합니다. 이러한 고려 사항에 따라 와이어 선택을 안내하는 동시에 NEC (National Electrical Code) 를 준수하면 전기 시스템이 더욱 안전하고 신뢰할 수 있습니다. 잠재적인 미래 부하에 대한 와이어 크기 및 유형을 재평가하면 내구성이 더욱 향상되고 장기적인 요구 사항을 준수할 수 있습니다.

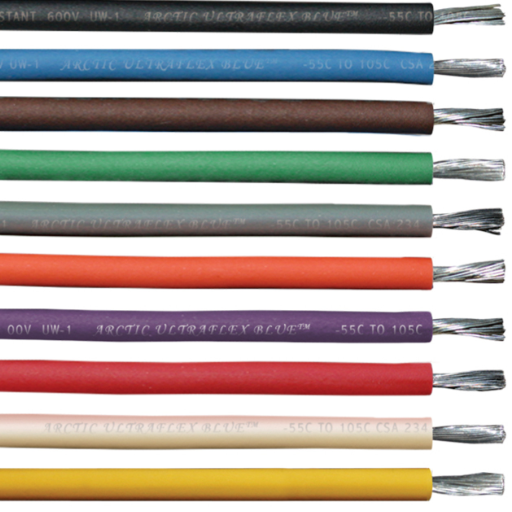

12게이지 와이어 사용을 위한 모범 사례

1. 용량 제한: 일반적으로 12 게이지 와이어는 20 암페어 등급입니다. 과열 및 기타 위험을 방지하기 위해 회로 차단기가이 등급과 일치하는지 확인하십시오.
2. 적절한 단열재를 사용하십시오: 주변 환경에 맞는 단열재를 선택하십시오. 실내에서는 표준 단열재가 괜찮지만 실외 또는 습한 지역에서는 날씨 또는 방수 옵션을 사용해야합니다.
3. 연결을 단단히 하십시오: 모든 와이어 연결은 아크 또는 전력 손실을 방지하기 위해 단단해야 합니다. 와이어 너트 또는 12 게이지 배선 정격 단자를 사용하여 조입니다.
4. 과부하하지 마십시오: 총 20암페어 이상을 끌어들이는 장비나 기기를 연결하지 마십시오. 이는 안전과 성능을 위협할 수 있습니다.
5. NEC 지침을 따르십시오: 항상 설치는 와이어 보호, 접지 및 배치에 대한 국가 전기 코드 (NEC) 표준을 따르도록하십시오.

12게이지 와이어 설치 팁

안전한 암페어 수준을 유지합니다

난방,전기 화재 또는 장비 손상을 방지하기 위해 안전한 암페어를 유지해야 합니다. 회로의 전류 정격에는 항상 적절한 와이어 게이지를 사용해야 합니다. 너무 작은 와이어는 과도한 전류로 과부하가 걸리면 과열될 수 있습니다. 과전류의 경우 안전 장치로서 정격이 회로의 최대 암페어와 동일한 정확한 정격의 회로 차단기 또는 퓨즈를 사용하십시오. 제조업체의 사양 및 로컬 전기 코드에 따라 설치를 수행하여 안전이 보장됩니다. 정기적인 검사 및 테스트를 통해 절연 성능 저하 또는 저항 증가와 같은 상황을 감지하여 안전하지 않은 암페어 수준을 초래할 수 있습니다. 이러한 예방 조치를 따르면 장치의 안전성과 장기적인 기능을 보장할 수 있습니다.

자유 공기와 그것이 와이어 성능에 미치는 영향

야외에 전선을 설치한다는 것은 바람이 그 주위를 자유롭게 움직인다는 것을 의미합니다; 즉, 도관에 둘러싸여 있거나 케이블 트레이에 묶여 있지 않습니다. 열은 그러한 조건에서 더 빠르게 분산됩니다; 따라서 원칙적으로 이러한 설치는 더 높은 전류 또는 전류량을 허용합니다. 예를 들어, 자유 공기 설치는 일반적으로 공기 이동이 전선을 더 빨리 냉각시키고 과열 위험을 줄이기 때문에 도관에 설치하는 것과 비교하여 더 높은 전류량 등급을 허용합니다.

자유 공기에서 와이어의 성능은 주변 온도,와이어 크기,재질 및 절연 유형을 포함한 여러 요인에 따라 달라집니다. 적절한 사용을 위해서는 자유 공기 설치의 각각의 조건을 고려한 NEC 의 전류 용량 표를 참조하는 것이 좋습니다. 자유 공기 배선은 주로 온도 조절 및 개방형 구성이 유익한 산업 및 실외 응용 분야에서 발견됩니다. 그것은 결코 충분히 강조 할 수 없습니다: 안전 및 적절한 와이어 기능에 관해서는 코드 및 표준의 적용이 결코 손상되어서는 안됩니다.

결론

12 게이지 와이어의 전류용량 및 응용을 이해하는 것은 안전하고 효율적인 전기 설비에 필수적입니다. 20 암페어 전류 정격으로 12 게이지 와이어는 광범위한 주거용 및 상업용 응용 분야에서 비용,성능 및 안전성 간의 최적의 균형을 유지합니다.

최종 권장 사항

• 안전 우선: 항상 철사 계기를 차단기 등급에 일치하십시오 – 12 계기 철사는 20 amp 차단기를 요구합니다
• 코드 준수: 모든 설치에 대한 NEC 지침 및 로컬 전기 코드를 따르십시오
• 환경적 고려사항: 설치 조건에 따라 적절한 단열재를 선택하십시오
• 미래 증명: 향후 업그레이드를 수용하기 위해 가벼운 하중에도 12 게이지 와이어를 사용하는 것을 고려하십시오
• 전문 상담: 의심스러운 경우 복잡한 설치에 대해서는 자격을 갖춘 전기 기술자와 상담하십시오

DIY 주택 소유자이든 전문 전기 기술자이든 12 게이지 와이어의 적절한 적용 및 한계를 이해하면 향후 수년간 안정적으로 서비스를 제공 할 수있는 안전하고 규정을 준수하는 설치가 보장됩니다. 적절한 와이어 게이지 선택에 대한 투자는 안전,성능 및 마음의 평화에 대한 배당금을 지불합니다.

참조 소스

암페어

불투명도

전기 배선

자주 묻는 질문 (FAQ)

12게이지 와이어의 용량

12 게이지 와이어의 전류량은 응용 분야 및 설치 방법에 따라 다릅니다. 일반적으로 12 AWG 와이어는 평균 주거용 및 상업용 용도로 최대 20 암페어를 처리 할 수 있습니다. 그래도 고출력 응용 프로그램이나 더 긴 와이어 길이를 사용할 때는 코드 및 표준에 따라 전류량을 조정해야 할 수 있습니다.

12 AWG 와이어는 몇 암페어를 운반 할 수 있습니까?

일반적으로 12 AWG 와이어는 일반적으로 주거용 배선에서 단기간 동안 최대 20 암페어를 운반 할 수 있습니다. 그러나 와이어가 연속 부하 용인 경우 과열을 방지하기 위해 더 낮은 암페어 등급을 고려하는 것이 좋습니다. 따라서 12 AWG 와이어는 30 암페어 회로에 사용해서는 안되며 오히려 10 AWG 와 같은 더 두꺼운 와이어 게이지를 사용해야합니다.

12 게이지 와이어의 앰프 등급을 이해하는 것이 왜 그렇게 중요합니까?

12 게이지 와이어의 앰프 등급을 이해하는 것은 안전을 보장하고 전기 설비를 올바르게 운반하는 데 중요합니다. 와이어가 언더 게이지 인 경우 과열되어 화재가 발생할 수 있습니다. 올바른 게이지의 와이어를 사용하면 적절한 퓨즈 또는 회로 차단기를 선택하여 과부하로부터 회로를 보호 할 수 있습니다.

연장 코드를 만드는 데 12게이지 와이어를 사용할 수 있나요?

그렇습니다. 12 계기 철사는 연장 전기줄에서 통용됩니다,특히 전력 공구 및 옥외 장비를 포함하는 그들과 같은 고성능 신청을 위해. 더 두껍게,철사는 광대한 거리에 최소한도 전압 강하를 가진 송전을 위한 증가한 수용량을 나릅니다,따라서 장치는 과열로 고통 없이 충분히 강화된다는 것을 지키.

20암페어가 넘는 회로에 12AWG 와이어를 사용하면 어떻게 되나요?

20 개 이상의 전류 앰프를 전달하는 회로에서 12 AWG 와이어를 사용하는 것은 좋은 생각이 아닙니다. 이는 와이어가 과열되어 절연체를 녹일 수 있기 때문에 쉽게 불이 붙을 수 있습니다. 회로의 적절한 전류 용량 요구 사항을 보장하여 전기 코드의 안전성과 준수를 보장하기 위해 게이지 권장 사항을 준수해야 합니다.

앰프 등급은 와이어 두께에 의해 어떻게 영향을 받습니까?

게이지라고 알려진 와이어 두께는 와이어의 앰프 등급에 영향을 미치기 때문에 필요합니다. 두꺼운 와이어 (예를 들어 10 AWG) 는 얇은 와이어 (14 AWG) 보다 더 많은 암페어를 운반합니다. 따라서 특정 용도에 대해 와이어를 지정할 때 관련된 앰파시티를 고려하고 그에 따라 선택하는 것이 필수적입니다.

분기 회로에서 12 게이지 와이어의 최대 길이는 얼마입니까?

분기 회로에서 12 게이지 와이어의 최대 길이는 부하 및 설치 조건에 따라 다릅니다. 20 amp 회로의 권장 일반 길이는 약 100 피트입니다. 이 거리를 넘어서면 성능과 안전이 손상되지 않도록 한 와이어 크기로 올라가는 것을 고려하십시오.

12게이지 와이어가 홈 배선에 적합합니까?

예,12 게이지 와이어는 특히 20 암페어 이하의 모든 회로에 대해 가정용 배선에 적합합니다. 가정 설정의 조명 및 콘센트 회로에 적합합니다. 설치는 안전과 최적의 기능을 위해 로컬 전기 코드에 따라 올바르게 수행되어야합니다.
