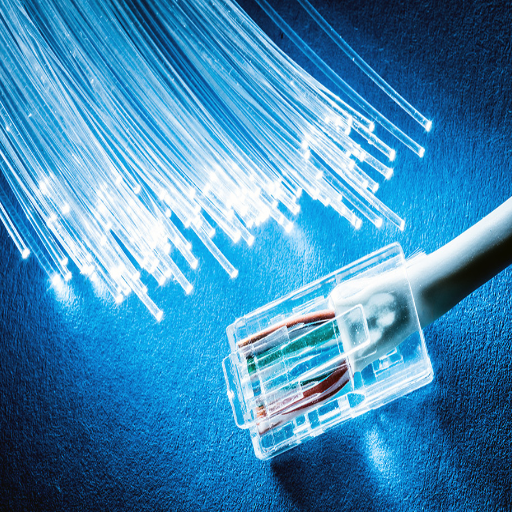

광섬유 소개
광섬유는 광섬유로 알려진 매우 미세한 유리나 플라스틱 실을 사용하여 광신호를 통해 정보를 전달하는 통신 방법입니다. 일반적으로 신호 손실이 매우 적고 빠르고 광범위한 통신을 지원할 수 있는 기술로 인식됩니다. 광섬유 기술의 주요 이점은 구리 도체보다 빠른 속도로 데이터를 전송할 수 있는 엄청난 대역폭입니다. 게다가 광섬유는 전자기 간섭의 영향을 받지 않으므로 시끄러운 환경에서 사용할 수 있습니다. 광섬유는 데이터 전송의 신뢰성과 효율성으로 인해 통신,의료 영상 및 고속 인터넷 서비스에 필요한 도구가 되었습니다.
광섬유 기술이란 무엇입니까?
광섬유 기술은 광 펄스로 데이터를 전송할 수 있으며,이들은 일반적으로 사람의 머리카락보다 얇은 유리 또는 플라스틱으로 만들어진 와이어를 통해 전송됩니다. 이 섬유는 일반적으로 세 가지 주요 층 - 코어,클래딩 및 코팅 - 각각 특정 역할을 가진 코어로 구성됩니다. 코어는 유리 또는 플라스틱으로 구성되며 빛 신호가 이동하는 매체 역할을합니다. 코어 위에있는 클래딩은 빛을 코어에 반사시켜 손실을 최소한으로 유지합니다. 마지막으로 외부 코팅은 물리적 및 환경적 요인으로부터 섬유를 보호하기 위해 존재합니다.
광섬유 데이터 전송은 빛이 코어 내부에서 튕겨 나가고 외부로 빠져나가지 않도록 하는 내부 전반사의 원리를 기반으로 합니다. 간단히 말해서 현대 광섬유 시스템의 파장은 850nm, 1300nm 또는 1550nm이므로 매우 높은 데이터 전송 용량을 제공합니다. 이와 관련하여 다중 모드 광섬유는 데이터의 단거리 전송에 사용되는 반면 단일 모드 광섬유는 대륙 횡단 및 해저 데이터 링크를 포함하는 장거리 통신을 의미합니다.
밀도파장 분할 다중화 (DWDM) 의 발전으로 실험실 조건에서 초당 100 테라비트를 초과하는 속도로 하나의 광섬유가 여러 데이터 채널을 동시에 전달할 수 있게 되었습니다. 이는 기하급수적으로 증가하는 전세계 데이터 트래픽을 수용하는 광섬유의 중요성을 강조하는 효과를 가져옵니다. 따라서 이 기술은 클라우드,5G 네트워크 및 AI 인프라의 중추가 됩니다.
광섬유 케이블의 중요성
광섬유 케이블은 현대 통신 세계의 중추이며 여러 가지 이유로 널리 사용됩니다. 그 중 첫 번째는 다른 모든 전선을 합친 것보다 더 많이 전달할 수 있는 대역폭,낮은 대기 시간 및 높은 신뢰성입니다. 또한 구리 케이블에 비해 큰 장점이 있으며 그 중 하나는 품질을 크게 잃지 않고 신호를 더 오래 전달할 수 있다는 것입니다. 예를 들어 단일 모드 광섬유 케이블은 중계기 없이도 신호를 40km 이상 전달할 수 있으므로 도시 및 원격 애플리케이션에 적합합니다.
광섬유를 중요하게 만드는 바로 그 점은 대량의 데이터를 처리하는 능력입니다. DWDM (Density Favelength Division Multiplexing) 과 같은 광 증폭기와 방법의 협력은 이제 단일 와이어가 초당 수백 테라비트를 운반 할 수 있다는 것입니다. 추가 개발을 통해 실험적인 광섬유 연결이 실제로 초당 최대 1 페타 비트에 도달 할 수 있음을 보여 주었으며 따라서 연구자들이 노력을 넘어서는 것을 확인했습니다. 이 엄청난 용량은 대규모 데이터 센터,비디오 스트리밍 서비스 및 많은 양의 데이터에 의존하는 증강 및 가상 현실과 같은 기타 미래 기술에 관해서도 축복입니다.
게다가,광섬유는 EMI 를 무능하게 할 수 있고,따라서 아주 시끄러운 전기 환경에서 일정한 고성능에 있는 것을 것을을 발견했습니다. 이것은 항공과 같은 기업을 필요로 하는 모든 신호 완전성,제조, 헬스케어,의 의지할 수 있는 특징 입니다. 더 나아가,광섬유가 제안하는 커뮤니케이션의 더 안전한 매체입니다. 섬유는 신호를 방출하지 않으며 차단은 육체적인 두드림을 요구하기 때문에,그들은 구리 철사 체계 보다는 안으로 듣기에 대하여 더 나은 안전을 제공한다고 말할 수 있습니다.
광섬유 케이블의 사용은 백홀을 위해 매우 우수하고 초고속 시스템을 필요로 하는 5G 설정과 같은 빠른 네트워크의 주요 원동력입니다. 이미 전 세계적으로 5G 출시가 있으며,예상되는 스마트 시티와 IoT 생태계로 인해 이 모든 것이 함께 광섬유에 대한 수요가 엄청나게 증가할 것입니다. 현재 광섬유 시장은 향후 몇 년 동안 10% 이상의 복합 연간 성장률 (CAGR) 로 성장할 것으로 예상됩니다. 이것이 기업들이 여전히 미래를 위해 글로벌 통신 인프라를 활용하려고 노력하는 이유였습니다.
광섬유 작동 방식
광섬유는 빛의 내부 전반사의 기본적인 물리학을 적용하고 따라서 장거리에 가벼운 신호를 전달하기 위하여 아주 작은 자료 손실. 광섬유 케이블은 3 개의 1 차적인 분대로 구성됩니다: 핵심,클래딩, 완충기 코팅. 핵심은 유리 또는 플라스틱으로 만드는 케이블의 부분이고 가벼운 신호를 위한 유일한 통로입니다. 더 낮은 굴절율을 가진 클래딩은 핵심을 포위합니다; 그런 식으로,빛 신호는 반사를 통해 핵심으로 도망에서 막히고 다시 가지고 갑니다. 대량 코팅의 가장 바깥 부분은,물리적 해악 및 환경 영향에 대하여 보호합니다.
광섬유는 레이저 또는 발광 다이오드 (LEDs) 의 원조로 가벼운 맥박으로 정보를 첫째로 개조해서 자료를 전달합니다. 그 후에 가벼운 신호는 섬유의 핵심을 통해서 전파하고,전체적인 내부 반사를 통해 클래딩 떨어져 튕겨 빛을 전기 신호로 다시 개조하고,그 후에 수신 끝에 장치를 통해서 전달된 자료를 읽는 발견자.
소위 첨단 시스템에서 초당 100 테라비트 (Tbps) 의 대역폭을 제공하는 광섬유 케이블의 성능과 비교할 수 있는 것은 없습니다. 따라서 이러한 성능은 고속 광대역 네트워크,데이터 센터 및 클라우드 기반 서비스의 주요 지원이 될 수 있는 길을 열어줍니다. 뿐만 아니라 광섬유는 감쇠에 큰 취약성을 보여 주었으며 단일 모드 광섬유는 킬로미터당 0,2dB 만큼 낮은 손실률을 가지므로 중계기가 필요없이 100 킬로미터의 거리에서 중단없는 데이터 전송이 가능해졌습니다.
새로운 기술은 점점 더 광섬유 효율성을 얻고 있습니다. 예를 들어,새로운 코어 광섬유와 멀티 모드 광섬유는 전송 거리를 변경하는 광 증폭기의 사용과 같은 혁신 측면에서 데이터 전달 용량을 더욱 높이기 위해 파이프 라인에 있습니다. 이러한 발전은 실제로 광섬유가 글로벌 통신의 척추임을 확인시켜 주며 연결된 세계에서 계속 증가하는 데이터 수요에 발맞춰줍니다.

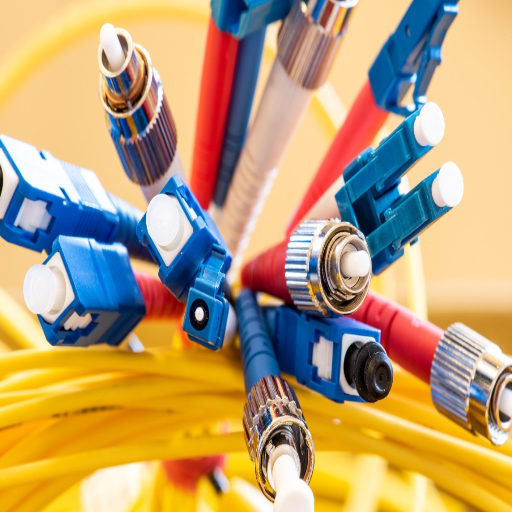

광섬유 케이블의 종류
광섬유 케이블은 2 개의 주요 유형으로 분류될 수 있습니다:
단일 모드 광섬유: 단일 모드 섬유는 장거리 자료 전송을 위해 건설됩니다. 그것은 작은 핵심으로,대략 9 개 마이크로미터 직경에서 이루어져 있어,빛 분산을 감소시키고 고대역폭과 장거리 통신 자료의 전송을 효과적으로 허용합니다.
다중 모드 광섬유: 반대로 이 광섬유는 더 큰 코어 (50~62,5 마이크로미터 범위) 를 가지고 있어 여러 광 모드의 통과를 한 번에 지원할 수 있습니다. 장거리 통신 및 근거리 통신망 (LAN) 에 대부분 채택되는데,이는 장거리에서 발생하는 높은 신호 감쇠 때문입니다.
두 가지 모두 통신 분야에서 없어서는 안 될 요소이지만 애플리케이션은 거리 및 대역폭 요구 사항에 따라 달라집니다.
단일 모드 섬유
단일 모드 섬유
단일 모드 광섬유는 직경에서 보통 대략 8 10 마이크로미터인 그것의 작은 핵심을 통해서 똑바로 빛을 수송하기 위한 것입니다. 그런 체재는 단지 1 개의 가벼운 형태만 통과하는 것을 허용합니다; 따라서,모달 분산은 매우 극소화됩니다. 그 결과로,단 하나 형태 섬유는 장거리 통신 및 대도시권 네트워크 (MANs) 와 같은 고대역폭 신청을 위해 우수합니다 통신 시스템 백본 연결. 그것은 아주 작은 신호 손실에 100 킬로미터 이상의 거리를 통해 능률적인 자료 전송을 깨닫기 위하여 레이저 광원을 이용합니다. 단일 모드 섬유는 또한 그것의 엄격한 줄맞춤 필요조건을 위해 알려져 있습니다,방해 감소시키고 신호 질을 개량하는 것을 돕는; 그러므로,현대 광통신망의 필요한 부분입니다.
다중 모드 섬유
다중 모드 섬유
다중 상태 섬유는 한 번에 몇몇 가벼운 형태를 전달할 수 있는 광섬유의 특별한 종류입니다; 그것에는 보통 50 에서 62.5 미크론에 배열하는 단일 모드 섬유에 비교된 매우 더 큰 핵심 직경이 있습니다. 그것은 전파하기 위하여 다른 가벼운 경로 또는 형태의 발생을 허용하는 건축의 이 유형입니다,그러나 다른 한편으로는,모달 분산의 결점을 가져오고,따라서 장거리에 섬유의 성과를 제한합니다. 그것의 본질에 의하여,다중 상태 섬유는 대략 550 미터 같이 단기간에서 중간 범위 신청이고,저가 이 섬유 유형을 위해 필수조건이 아닌 섬유 종료의 그것의 저가 그리고 쉬운 과정 때문에 근거리 통신망 (LANs), 데이터 센터 및 건물내 연결에서 사용됩니다. 가장 널리 이용되는 다중 상태 섬유 유형은 OM1 에서 OM5 에,여기서 OM4 와 OM5 는 파장 분할 다중 송신 (WDM) 와 호환성을 더 높은 대역폭 및 호환성을 제안하기 위하여 개발된 새로운 이체입니다. 섬유의 가동은 더 짧은 거리에 고속 자료 전송에 있는 전체 가동 능률에게 주로 발광 다이오드 (LEDs) 또는 수직 구멍 표면 방출 레이저 (VCSELs) 와 같은 광원으로 행해집니다.
단일 모드와 다중 모드 광섬유의 비교
광섬유의 2 개의 주요 유형은 단 하나 형태와 다중 상태 섬유이고,각자는 특정한 신청 및 성능 기준에 맞췄습니다. 단일 모드 섬유에는 핵심 직경이 다중 상태 섬유의 그것 보다는 매우 더 작은 단지 대략 8 10 미크론의 핵심 직경이 있습니다. 그의 핵심 직경은 일반적으로 50 또는 62,5 미크론입니다. 핵심 크기 다름은 단 하나 형태 섬유가 전파의 단지 1 개의 형태를 허용하는 섬유를 통해서 가벼운 전파에 직접적인 충격이 있고,다중 상태 섬유는 전파의 몇몇 형태의 존재를 동시에 허용합니다.
장거리 및 고 데이터 전송에 최적화된 설계의 단일 모드 광섬유. 올바른 유형의 트랜시버,즉 밀도 파장 분할 다중화 (DWDM) 와 함께 사용하면 큰 신호 손실 없이 40 킬로미터 이상의 거리를 이동할 수 있습니다. 이와 대조적으로 다중 모드 광섬유의 최대 전송 거리는 사용된 광원 및 수신기 기술에 따라 100Gbps 데이터 속도로 OM4 의 경우 550 미터,OM5 의 경우 150 미터 이내입니다. 다중 모드 광섬유의 경우 과도한 모달 분산으로 인해 장거리 적용이 제한됩니다.
재정적인 측면에서 다중 모드 광섬유 배포 비용은 일반적으로 다중 모드 시스템에서 더 저렴한 VCSEL 광원을 사용하기 때문에 저렴합니다. 그러나 단일 모드 광섬유는 뛰어난 확장성으로 인해 테라비트만큼 높은 전송 속도를 처리할 수 있기 때문에 여전히 가장 까다로운 고속 애플리케이션의 유일한 옵션입니다. 또한 단일 모드 광섬유 설치를 위한 커넥터 청소 및 접합은 섬세하고 시간이 많이 걸리는 작업이며,이는 일반적으로 이 광섬유 유형을 유지 관리하기가 더 어렵고 비용이 많이 드는 이유 중 하나입니다.
다중 상태와 단일 모드 섬유의 성과 사이 간격은 광섬유 케이블에 있는 더 새로운 기술의 소개에 의해 좁혀졌습니다. 최신 다중 상태 섬유는,OM5 같이,광대역 다중 상태 섬유 (WBMMF) 가동을 수용할 수 있습니다,새로운 기술이 실제로 높은 자료 비율을 얻기 위하여 몇몇 파장을 적용할 수 있다는 것을 의미합니다. 아직도,단 하나 형태 섬유는 낮은 대기 시간 및 장거리가 핵심 요소인 원거리 통신,데이터 센터,및 지하철 네트워크 기준 계속입니다.
결국 올바른 종류의 광섬유 선택은 특정 응용 프로그램의 요구 사항,예산 및 향후 업그레이드 가능성에 따라 달라집니다. 각 광섬유 유형은 단일 모드가 장거리 및 고용량 네트워크의 승자이고 다중 모드가 비용 효율적인 단거리 배포의 선택인 현대 세계의 광 통신 인프라에서 필수적인 역할을합니다.
| 특징 | 단일 모드 섬유 | 다중 모드 섬유 |
|---|---|---|
| 코어 직경 | 8-10 마이크로미터 | 50-62.5 마이크로미터 |
| 빛 전파 | 단일 모드 | 다중 모드 |
| 전송 거리 | 40+ 킬로미터 | 최대 550 미터 |
| 광원 | 레이저 | LED 또는 VCSEL |
| 비용 | 더 높은 설치/유지보수 | 배포 비용이 저렴합니다 |
| 애플리케이션 | 장거리, 통신, 지하철 네트워크 | LAN, 데이터 센터, 단거리 |
| 대역폭 | 매우 높음(테라비트) | 높음 (거리 제한) |
케이블 유형 및 그 응용
싱글모드 섬유 (SMF)
그것은 대부분 신호 전송이 큰 거리를 커버해야하고 대역폭이 매우 높아야하는 통신 및 데이터 센터에 채택됩니다. 낮은 피코 블레이드 손실과 장거리 신호 전송의 특성은 대규모 메트로 네트워크 배포의 필수 불가결 한 부분입니다.
다중 모드 섬유 (MMF)
일반적으로 LAN (Local Area Network) 또는 엔터프라이즈 네트워크 내에서 단거리 통신을 위한 최상의 솔루션입니다. 게다가 설치 비용과 시간이 줄어들어 거리가 우선 순위가 아닌 응용 프로그램에 매우 매력적입니다.
루스 튜브 케이블
이들은 조건의 가장 적대적인에서 살아날 옥외 섬유 케이블입니다. 주로 지하에 이용되거나 공중 배치에서,느슨한 관은 물과 다른 환경 요인에 대하여 최대 보호를 제공합니다.
꽉 버퍼링된 케이블
실내 광케이블 어플리케이션에 널리 사용됩니다. 이 케이블은 취급 및 종단이 용이하여 건물과 장치 간의 상호 연결,심지어 직접 연결에도 사용하기에 적합합니다.
다양한 유형의 광섬유 케이블
다양한 종류의 광섬유 케이블은 설계,사용법 및 환경 조건에 따라 제공됩니다. 다음은 가장 일반적인 유형의 간략한 목록입니다:
루스 튜브 광섬유 케이블
느슨한 관 케이블은 지역이 아주 가혹한 옥외 임명에서 사용됩니다. 섬유는 작은 플라스틱 관에서 끼워넣고,때때로 이 관은 젤 또는 물 저항하는 물자로 채워집니다,따라서 습기와 극단적인 온도에 대하여 여분 보호를 주는 이 케이블은 공중,지하, 및 직접적인 매장 용도를 위해 중대합니다,따라서, 어려운 장소에서도 장거리 자료 전송을 위해 적당한.
꽉 버퍼링된 광섬유 케이블
타이트 버퍼 케이블은 대부분 유연성,내구성, 설치 용이성 요소가 높은 스트레스를 받는 실내 영역을 위한 것입니다. 각 섬유는 버퍼 재료의 코팅을 받아 기계적으로 더 강하고 종단 작업이 더 쉽습니다. 이 케이블은 일반적으로 근거리 통신망 (LAN), 서버 룸 및 층 간 건물 상호 연결에 사용됩니다.
기갑 광섬유 케이블
단단한 금속 또는 폴리머 외피가 있는 장갑 케이블은 기계적 충격,마우스 및 거친 날씨에 대해 우수한 보호 기능을 제공합니다. 다기능이며 덕트 및 직접 매장을 포함한 실내 및 실외 설치 모두에 사용할 수 있습니다.
리본 광섬유 케이블
리본 케이블은 평평한 스트립으로 정렬된 여러 개의 섬유로 구성되어 고밀도 설치와 빠른 접합이 용이합니다. 데이터 센터,광섬유 통신 및 대규모 네트워크 인프라가 주요 활용 영역입니다.
심플렉스 및 듀플렉스 광섬유 케이블
심플렉스 케이블은 하나의 광섬유만 보유하고 지점 간 통신을 위한 반면,이중 케이블은 두 개의 광섬유를 보유하여 동시에 양방향 전송이 가능합니다. 광섬유-데스크 및 네트워킹 장비 연결은 이중 케이블 솔루션을 찾을 수 있는 응용 분야 중 일부입니다.
광섬유 케이블의 각 유형은 자료 전송이 그것의 베스트에 있고 체계가 정상기도 하고 거친 상황에서 믿을 수 있다는 것을 지키기 위하여 성과 수요 그리고 환경 도전 둘 다를 위해 특히 개발됩니다. 우측 선택은 장기 운영 성공에 도로입니다.
옥외 섬유 케이블 대 실내 섬유 케이블
옥외 섬유 케이블
옥외 광섬유 케이블은 가장 극단적인 기상 조건에서도 살아남을 수 있고 여전히 완벽하게 작동할 수 있는 특수 기능으로 만들어집니다. 이를 달성하기 위해 이러한 케이블에는 일반적으로 자외선에 강하고 방수성이 있으며 온도에 강한 코팅이 제공되어 햇빛,습기 및 악천후로 인한 손상이 함께 발생하지 않도록 합니다. 또한 심한 충격,설치류 물림,심지어 기계적 마모까지 방지하기 위해 장갑이나 느슨한 튜브 구조가 포함될 수 있습니다. 실외 케이블은 열악한 환경을 견딜 수 있는 능력이 필수인 백본 설치,지하 설치 및 공중 응용 분야에서 자주 발견됩니다.
실내 섬유 케이블
옥외 광섬유 케이블과 비교해,실내 것은 이 필요조건이 실내 그들이고 OFNR (광섬유 비전도성 라이저) 와 OFNP (광섬유 비전도성 플레넘) 등급 같이 건축 부호를 준수하기 때문에 화재,배출, 및 증기 통제에 관해서 훨씬 더 적은 문제가 안전합니다. 이 케이블은 보통 매우 더 가볍고,유연하고, 안 벽,덕트, 천장과 같은 좁은 공간에 설치하기 쉽습니다. 성분을 영속하기 위하여 건축되는 옥외 케이블과 대조하여,실내 케이블은 실내 지역만을 위해 이고,그것의 사용은 네트워크 데이터 센터 또는 사무실 환경에 있는 연결에 한정됩니다.
옥외 또는 실내 광섬유 케이블의 선택은 설치 환경뿐만 아니라 응용 분야의 특정 요구 사항에 따라 결정됩니다. 설치 지점이 실내에서 실외로의 변화와 함께 오는 경우 하이브리드 케이블 또는 적절한 밀봉 방법을 적용하여 규정 준수,성능 및 안전 표준을 유지해야합니다.
다양한 산업 분야의 광섬유 응용
광섬유 기술은 데이터 전송 및 연결성에서 능가할 수 없는 효율성 때문에 다양한 산업에서 필수가 되었습니다. 다음은 언급할 가치가 있는 몇 가지 응용 분야입니다:
통신
광섬유는 신호 손실이 거의 없이 먼 거리에 걸쳐 엄청난 양의 데이터를 빠르고 효율적으로 전송할 수 있는 현대 통신의 기초입니다. 인터넷,전화 및 케이블 TV 네트워크의 중추입니다.
헬스케어
의료 분야에서 광섬유는 내시경과 같은 의료 영상 장치의 일부이며 소포이므로 덜 침습적인 작업이 가능합니다. 게다가 환자의 생리적 상태를 실시간으로 모니터링하는 생의학 센서 영역에도 적용됩니다.
산업 자동화
산업의 다른 부문은 자동화 시스템 인 모니터링 및 데이터 전송을위한 광섬유의 사용에 의존합니다. 더욱이 전자기 간섭을 견딜 수있는 능력은 전기 소음이 많은 공장 환경에 적합한 품질을 제공합니다.
항공우주 및 국방
중요한 항공 우주 및 방위 응용 분야에서 광섬유는 안정적이고 안전한 통신을 제공합니다. 가벼운 특성과 전자기 간섭에 대한 내성으로 인해 항법 시스템,미사일 유도 및 안전한 데이터 전송에 사용됩니다.
에너지 및 유틸리티
에너지 인프라의 모니터링 시스템, 오류 감지 및 대규모 통신은 점점 더 중요해지고 있는 전력망 및 유틸리티 네트워크에서 광섬유를 사용하는 주요 기능입니다.
위에 인용된 사례는 다양한 부문에서 효율성, 정확성 및 연결성을 촉진하는 데 있어 광섬유의 다양한 용도와 중요성을 강조합니다.

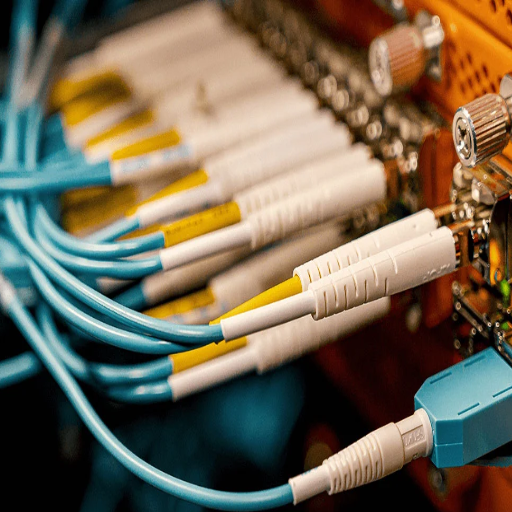

섬유 커넥터 및 구성 요소
광신호의 전송은 광섬유 연결관 및 성분의 사용 때문에 항상 능률 적이고 믿을 수 있습니다. 광섬유는 신호 질에 있는 아주 작은 손실을 가진 SC,LC, ST 유형의 연결관을 통해서 연결되고,따라서, 높은 전송 질은 보존됩니다. 주요 성분 중,페룰, 줄맞춤 소매,어댑터 주거는 섬유의 정확한 포지셔닝 및 강한 육체적인 연결이 확실했던 그들입니다. 이 성분의 적당한 선택 그리고 정비는 성과 저하를 방지하고 섬유 네트워크의 생활을 머리말을 붙이기 위하여 결정적입니다.
파이버 커넥터 이해
섬유 커넥터의 종류와 그 응용
섬유 커넥터는 다양한 종류로 나뉘며,그 중 SC (Subscriber Connector), LC (Lucent Connector), ST (Straight Tip) 가 가장 널리 사용되는 종류입니다. 각 커넥터 종류는 자체적인 특정 용도에 맞는 풀푸시 디자인으로 내구성이 매우 뛰어난 SC 커넥터는 내구성과 편리성을 위해 데이터 통신 및 통신 분야에서 대부분 선호됩니다. 크기가 작고 잠금 장치가 있는 LC 커넥터는 데이터 센터와 같은 고밀도 응용 분야에서 특히 선호됩니다. 총검 스타일의 커플링이 있는 ST 커넥터는 견고하고 안정적인 연결이 필요한 장거리 네트워크 및 산업 환경에서 사용됩니다.
광섬유 커넥터 선택을 위한 중요한 요소
광섬유 커넥터를 결정하는 동안 성능을 향상시키기 위해 몇 가지 요소를 평가하는 것이 매우 중요해집니다. 고려해야 할 요소에는 광섬유 유형(단일 모드인지 다중 모드인지), 삽입 손실, 복귀 손실과 같은 매개변수, 커넥터와 기존 시스템의 호환성 등이 포함됩니다. 신호의 품질을 유지하려면 삽입 손실이 낮아야 하며, 높은 복귀 손실은 소량의 빛만 반사되도록 하여 시스템의 신뢰성을 점진적으로 향상시킵니다. 사용할 커넥터 유형을 결정하는 것은 광섬유 네트워크의 효율성과 확장성에 상당한 영향을 미칠 수 있습니다. 커넥터 처리와 정기적인 청소는 신호 전송 품질을 유지하고 네트워크 작동 수명을 연장하는 데 똑같이 중요합니다.
광섬유에 사용되는 광섬유 커넥터의 종류
광섬유 커넥터는 다양한 종류로 제공되며 각각 특정 네트워킹 요구 사항, 사이트 구성 및 성능 기대치를 충족합니다. 널리 사용되는 커넥터에는 SC, LC, ST 및 MTP/MPO가 포함됩니다.
SC (가입자 커넥터)
정사각형 디자인과 푸시-풀 메커니즘이 특징인 SC 커넥터는 데이터콤과 텔레콤 설정 모두에서 신뢰할 수 있는 성능 때문에 인기를 얻었습니다. 쉽고 안전하게 사용할 수 있는 스냅인 디자인과 함께 낮은 삽입 손실을 제공합니다.
LC (루센트 커넥터)
소형 커넥터는 단일 모드 및 다중 모드 광섬유 모두에 매우 정밀한 정렬을 제공하는 래치 메커니즘을 특징으로 하는 밀집 응용 분야에 널리 사용되므로 현재의 광섬유 네트워크에 적합합니다.
ST(스트레이트 팁)
ST 커넥터는 설치 및 제거가 용이한 둥근 총검 스타일의 디자인을 특징으로 합니다. 주요 응용 분야는 LAN 및 CCTV 시스템과 같은 다중 모드 네트워크이지만 새로운 기술의 출현으로 사용이 줄어들었습니다.
MTP/MPO
이러한 다중 광섬유 커넥터는 여러 광섬유를 단일 페룰로 결합하여 매우 빠르고 밀도가 높은 데이터 센터 애플리케이션을 구현합니다. 40G/100G 시스템과 같은 네트워크 백본 인프라에 필수적입니다.
성능 최적화는 반사,물리적 안정성 및 신호 손실의 감소를 통해 달성되는 각 커넥터 유형의 주요 목표이며,따라서 광섬유 시스템의 효율성 및 신뢰성에 없어서는 안 될 요소입니다. 애플리케이션별 요구 사항에 따른 커넥터 선택은 네트워크 성능 최적화에 매우 중요합니다.
귀하의 애플리케이션에 적합한 커넥터 선택
올바른 광섬유 커넥터의 선택은 주로 응용 프로그램의 특성,필요한 성능 및 시스템의 호환성을 기반으로합니다. LC 커넥터는 크기가 작기 때문에 좁은 지점에서 고속 데이터 전송을위한 선택 사항인 경우가 많으며 성능도 매우 뛰어납니다. 쉬운 설치와 견고성 덕분에 푸시 풀 메커니즘을 갖춘 SC 커넥터는 주로 이러한 이유로 데이터 센터 및 통신에서 광범위하게 사용됩니다. MTP/MPO 와 같은 특정 광섬유 커넥터는 삽입 손실 감소 및 효과적인 다중 광섬유 연결로도 이어질 40G/100G 네트워크와 같은 고밀도 응용 분야에 사용하도록 특별히 제작되었습니다.
더욱이 커넥터 끝면의 종류도 관찰해야 합니다. 낮은 등 반사가 가장 중요한 곳에서는 최소한의 빛 반사 (APC – Angled Physical Contact) 가 필요한 커넥터가 이상적입니다. 반면 UPC (Ultra Physical Contact) 커넥터는 전송 손실을 최소화해야 하는 디지털 시스템에 적합하지만 매우 낮은 반사가 필요하지 않습니다. 결국 네트워크의 특정 요구 사항을 잘 숙지하면 장기적으로 효율성,광 손실 및 신뢰성에 효과가 있는 커넥터의 선택이 보장됩니다.

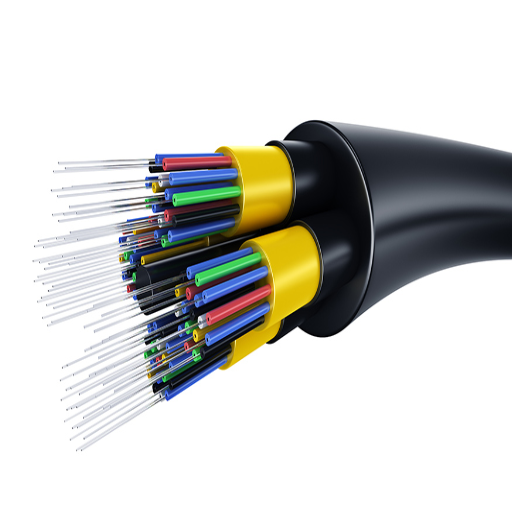

광섬유 기술의 미래 동향
더 빠른 데이터 전송과 더 큰 네트워크 용량에 대한 요구 사항은 광섬유 기술의 미래에 영향을 미치는 주요 요인입니다. 가장 최근의 혁신 중 하나는 동일한 광섬유를 통해 동시에 여러 신호를 전달할 수 있는 멀티 코어 광섬유를 도입한 것이며,이는 궁극적으로 대역폭의 보다 효율적인 사용으로 이어질 것입니다. 게다가 파장 분할 다중화 (WDM) 기술의 개발은 가용성에 따라 파장의 향상된 사용으로 데이터 속도가 올라갈 수 있는 길을 열었습니다. AI 와 머신러닝의 출현은 또한 네트워크 관리 성능 향상과 예측 유지 관리 지원에 도움이 됩니다. 이러한 발전과 5G 및 그 이상의 네트워크가 진행됨에 따라 미래의 통신 인프라에서 기본 요소로서 광섬유의 역할은 더욱 중요해질 것입니다.
광섬유 케이블의 발전
광섬유 케이블 기술의 최신 발전은 데이터 전송뿐만 아니라 케이블의 성능과 내구성에 큰 영향을 미쳤습니다. 벤드 무감각 섬유의 혁신으로 케이블이 더욱 유연해졌으며,따라서 도시 지역과 실내 설치에서 매우 중요한 촘촘하게 꼬여도 케이블이 여전히 잘 작동할 수 있습니다. 중공 코어 섬유의 도입이 점점 더 대중화되고 있습니다. 이 케이블은 고체 유리 대신 공기가 채워진 코어로 만들어지며; 따라서 대기 시간의 과정이 줄어들고 장거리 전송 중 신호 손실도 줄어듭니다. 또한 새로운 소재로 초저손실 유리를 사용하여 중계기를 사용하지 않고도 장거리에 걸쳐 신호를 전송할 수 있게 되었습니다. 제조업체는 또한 더 작은 단면에서 더 많은 섬유를 담을 수 있는 고밀도 케이블 설계를 검토하고 있으며 이는 대역폭에 대한 수요 증가와 일치합니다. 이러한 모든 발전은 광섬유가 현대 통신 네트워크의 계속 증가하는 요구를 충족하도록 돕습니다. 이러한 수요는 확장 가능한 솔루션이 필요한 신기술인 5G,IoT 및 클라우드 컴퓨팅에서 비롯됩니다.
광섬유의 새로운 응용
광섬유는 이미 신기술의 발달에서 통합적입니다. 그들의 응용은 5G 네트워크의 분야에서 거대하게 성장하고 있습니다,초저지연 및 높은 자료 처리량은 혁신으로 이끌어 내는 주요 필요조건입니다. 나는 또한 사물의 인터넷을 위한 전제조건이다는 것을 고려합니다; 모든 장치를 직접 연결해서 어떤 중단도 없이,그들은 장치의 조를 지원하고 있습니다. 게다가,광섬유는 아주 빠르고 아주 큰 자료 거래에 필요한 기반 시설을 제안해서 구름 계산을 바꾸고 있습니다. 이들과 다른 신청은 돌아오기 없다는 것을 증언합니다: 광섬유는 현대 기술의 주력 말 그대로입니다.
5G 기술에서 광섬유의 역할
광섬유는 초고속과 낮은 대기 시간을 제공하는 기본 인프라를 형성하므로 5G 기술 배포 및 성능을 지원하는 데 기본입니다. 5G 네트워크는 넓은 영역에 걸쳐 고용량 및 품질로 커버리지를 보장하기 위해 밀집된 소형 셀이 필요합니다. 소형 셀의 인프라는 강력한 백홀 솔루션이 필요하므로 광섬유는 사실상 최소한의 신호 손실 없이 엄청난 양의 정보를 전달할 수 있기 때문에 완벽한 선택이 됩니다. 더욱이 5G 에서 활용되는 고주파 스펙트럼은 밀리미터파와 마찬가지로 매우 효율적인 대역폭 처리가 필요하며 이는 광섬유의 또 다른 장점입니다. 광섬유는 네트워크 전반에 걸쳐 5G 기지국,엣지 컴퓨팅 노드 및 중앙 집중식 데이터 센터를 연결할 뿐만 아니라 연결하므로 5G 시스템이 제공할 수 있는 고속 데이터 처리 및 실시간 연결이 가능합니다. 이러한 융합은 광섬유가 5G 의 전체 기술 기능을 활용하려면 여전히 필수라는 사실을 강조합니다.
참조 소스
자주 묻는 질문 (FAQ)
광섬유 케이블의 각종 종류는 무엇입니까?
광섬유 케이블은 가장 일반적으로 두 가지 주요 유형으로 분류됩니다: 단일 모드 및 다중 모드 광섬유. 둘 중 광섬유는 주로 장거리 통신에 사용되는 경우 단일 모드로 분류됩니다. 코어 직경은 극히 작으므로 (약 9 마이크론) 코어 내에서 하나의 광 경로 만 허용되므로 신호 손실이 최소화됩니다. 그 반대는 더 큰 코어 (50 마이크론 이상) 를 가지며 단거리 통신에 사용되는 다중 모드 광섬유의 경우입니다. 이러한 유형의 광섬유는 여러 모드의 빛이 동시에 이동하도록 허용하여 모달 분산으로 이어질 수 있습니다.
단일 모드 광섬유와 다중 모드 광섬유를 구별하는 것은 무엇입니까?
코어 크기와 광 전송 기술은 단일 모드 광섬유를 다중 모드 광섬유와 분리하는 주요 요소입니다. 단일 모드 광섬유의 코어 크기는 직경이 약 8~10 마이크론으로 하나의 광 모드만 전파할 수 있어 결과적으로 대역폭이 더 높고 거리가 더 길어집니다. 반대로 다중 모드 광섬유의 코어 직경은 50 또는 62,5 마이크론으로 여러 광 경로를 지원하지만 신호 열화의 원인인 모달 분산으로 인해 거리를 초과하지는 않습니다.
광섬유의 용도는 무엇입니까?
광섬유의 사용은 통신,의료 장비,산업 네트워크,인터넷 연결 등 광범위한 응용 분야에 걸쳐 확산되고 있으며,장거리에 걸쳐 엄청난 양의 데이터를 빠르고 효율적으로 전송해야 하는 가정용 광섬유 (FTTH) 및 노드용 광섬유 (FTTN) 와 같은 고대역폭 응용 분야에 특히 유용합니다.
단일 모드 섬유의 재산은 무엇입니까?
단일 모드 섬유는 다른 유리한 특성 중,정말 낮은 손실 및 높은 처리량을 제공합니다. 빛은 직선 방향이기 때문에 섬유의 가장자리를 완전히 피하고,이로 인해 상당한 데이터 속도 증가 및 거리 확장이 발생합니다. 이러한 속성은 단일 모드 섬유를 장거리 통신에 적합한 선택으로 만듭니다.
광섬유 케이블을 생산하기 위해 사용되는 요소는 무엇입니까?
광섬유 케이블은 본질적으로 유리 또는 플라스틱 광섬유로 구성됩니다. 둘 중 유리 섬유는 전송 특성이 더 크고 손실이 적기 때문에 선호되는 반면 플라스틱 광섬유는 유연성과 쉬운 설치를 우선시하는 응용 분야에 사용됩니다. 섬유 외에도 일반적으로 외부 레이어로 사용되는 보호 재료가있어 케이블을 환경 손상으로부터 보호합니다.
실외 응용 분야에서 케이블의 안전을 어떻게 보장합니까?
옥외에서는,케이블 재킷 같이 보호 수단은 고용됩니다; 이것은 습기,자외선, 및 육체적인 충격을 포함하여 성분을,견딜 수 있는 강한 것 보통 입니다. 게다가,물자로 물 막기를 비치하고 있 그것 주위에 강화한 칼집은 환경 요인에 기인한 손상을 방지하기 위하여 옥외 섬유 케이블 특징일지도 모릅니다.
어떤 종류의 광섬유 연결관이 유효합니까?
광섬유 시스템은 LC, SC, ST, MTP/MPO 커넥터 등 다양한 커넥터 유형을 통합합니다. 이러한 각 커넥터는 전송된 신호가 강하도록 보장하면서 특정 응용 분야에 적합하도록 하는 특성으로 구별되며 광섬유 네트워크에서 연결 및 연결 해제 프로세스가 쉽습니다.
광섬유 케이블의 빛의 속도는 얼마입니까?
광섬유 케이블에서 빛은 섬유 재료의 굴절률의 결과로 진공에서 대략 속도의 3 분의 1 의 속도로 이동합니다. 섬유 유형과 코어 구성에 따라이 속도는 다를 수 있지만 일반적으로 진공에서 빛의 속도의 약 60% ~ 70% 입니다.
장거리 통신을 위한 단일 모드 광섬유의 장점은 무엇입니까?
장거리 통신을 위해 단일 모드 광섬유를 사용하면 감쇠가 낮고 대역폭 기능이 높아지는 등 여러 가지 장점이 있습니다. 그 구성은 중계기 없이 장거리 전송을 용이하게 하며,이는 결국 장거리 통신 시스템의 비용이 저렴하다는 것을 의미합니다. 또한 단일 모드 광섬유를 사용하면 빠른 데이터 전송이 가능하므로 최신 통신 요구 사항에 적합합니다.
