전기 배선 색상 코드 표준: 안전을 위한 와이어 색상 이해

어떤 건물 안에 전기 배선은 본질적으로 그 건물의 전기 시스템의 기초를 마련하고, a 표준 색상 코드 원활한 기능과 안전을 보장하기 위해 정말 중요합니다. 색상 코드는 기능에 따라 전선을 구별하는 데 도움이됩니다: 라이브,중립 또는 접지 와이어 일 수 있습니다. 이 모든 것은 잘못된 배선으로 인한 사고를 예방하고 안전 규정에 따라 관행을 유지하는 데 도움이됩니다. 그러나 이러한 표준은 국가마다 다르기 때문에 상인과 주택 소유자 모두에게 다시 혼란을 야기합니다. 이 기사를 통해 우리는 전기 배선의 기본 색상 코딩 원칙을 분석하고 그 중요성을 논의하며 지역 표준 간의 비교 연구를 수행 할 계획입니다. 결국 친밀한 지식을 통해 귀하가 거주하는 법률 및 규정에 따라 배선 문제를 자신감 있고 안전하게 수행하게 될 것입니다.

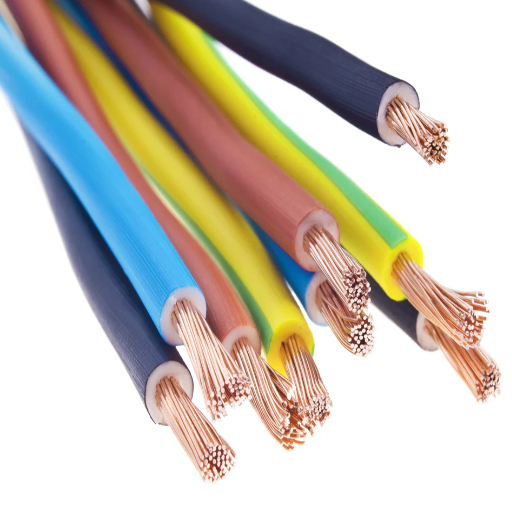

전기 배선 소개

전기 배선은 장치,기구 및 시스템을 작동하기 위해 전류를 안전하고 효율적으로 전달하기 위해 사용되는 도체 및 장치,기계의 배열입니다. 간단히 말하면,배선은 서비스되는 전기 부하의 유형과 의도된 용도에 따라 케이블,커넥터 및 기타 관련 안전 장치 일 수 있습니다; 일반적으로 케이블의 선택은 부하 밀도 고려 사항 및 설치 환경 요구 사항과 같은 다양한 요소에 따라 달라집니다. 적절하게 설치되면 건물은 의도 한 목적에 맞게 작동하며 거주자 또는 재산에 전기 위험에 위험을 초래하지 않습니다. 배선 시스템은 주거,상업 및 산업 상황에서 적용이 다릅니다; 따라서 그들의 지침과 모범 사례를 준수하는 것은 안전한 작동을 보장하는 데 필수적입니다.

전기 배선이란 무엇입니까?

전기 배선은 일반적으로 다른 조정에 전기 에너지를 안전하고 그리고 능률적으로 전달하는 현재 기반 체계를 나타납니다. 그것은 다른 전도성 철사 및 장치의 선택,설치, 정비를 포함하고,모두 특정한 전압 및 현재를 위해 격리됩니다. 구리와 알루미늄은 그들의 높은 전기 전도도 및 열 안정성 때문에 배선의 일반적으로 적용되는 물자의 사이에서,입니다.

추가 업데이트는 가정 및 상업 작업에 가장 자주 적용되기 때문에 약 60% 글로벌 배선이 구리로되어 있으며 알루미늄 배선은 주거용으로 거의 사용되지 않지만 가볍고 비용면에서 유리하기 때문에 고전압 송전선에서 일반적으로 사용됩니다.NEC (National Electrical Code) 는 배선 설비가 화재 위험을 방지하고 운영 신뢰성을 유지하는 엄격한 안전 표준을 준수 할 것을 요구합니다.

자동화의 원칙을 통합할 수 있으면 스마트 배선 시스템에 기계,작업 조명 및 기타 종류의 인터페이스를 작동할 수 있는 힘이 제공됩니다. 나아가 내화 케이블과 지속 가능한 배선 재료의 도입은 업계의 모습을 진정으로 변화시켰기 때문에 안전성과 환경적 이점이 증가한다는 것은 보너스일 뿐입니다. 따라서 호환성과 위험 감소를 보장하기 위해 IEC 60364,UL Listing,제조업체 가이드라인과 같은 표준을 준수하는 것이 안전한 관행입니다. 전문적인 설치 및 검사는 시간이 지남에 따라 효율성과 안전성 측면에서 배당금을 지급합니다.

전기 안전의 중요성

안전의 또 다른 측면인 전기 안전은 현대 인프라에 매우 중요한 영향을 미치는 반면, 주거지, 상업 및 산업 시설은 영향을 받는 물건과 관련이 있습니다. 국제 안전 당국에 따르면 미국에서는 매년 약 51,000건의 전기 관련 화재가 발생하고 있으며, 이로 인해 1,400명 이상의 사상자와 부상자가 발생하고 1,000만 달러 상당의 재산 피해가 발생하고 있으며, 이는 $13억으로 추산됩니다. 주로 오래된 배선, 잘못 수행된 배선, 과부하 시스템 등의 요인으로 인해 위험이 급격히 증가하며, 이 모든 것에는 강화된 안전 조치가 필요합니다.

난연성 케이블을 설치하고 스마트 홈을 모니터링하는 첨단 재료와 기술의 사용 자체는 안전 강화 중 하나일 뿐입니다. 이러한 시스템은 회로 과부하 또는 배선의 비정상적인 온도 상승과 같은 문제에 대한 실시간 경고를 제공하는 데 효과적입니다. 전문적인 검사는 위험과 안전 조치에 대한 인식을 심어주는 공개 캠페인과 함께 정기적으로 이루어져야 합니다. 따라서 우리의 가장 기본적인 존재 요소인 전기는 인간의 생명과 재산을 보호하고 인프라의 세대 간 지속 가능성을 보장하기 위해 안전한 사용을 보장해야 합니다.

전기 시스템의 개요

전기 시스템은 서로 연동되어 효율적이고 안정적인 공급을 생성하는 다양한 구성 요소를 특징으로 합니다. 주요 구성 요소는 발전 플랜트,송전선, 배전 시스템,변압기 및 최종 사용자 기기입니다. 전력 생성은 화석 연료,원자력, 재생 가능 에너지: 태양열,풍력, 수력 시스템을 포함한 다양한 소스에서 발생합니다. 예를 들어,2023 년에 전 세계 약 30% 의 전력 생산이 재생 가능 에너지원에서 파생되었으며 지속 가능한 에너지 솔루션으로의 현저한 전환을 알립니다.

전송선은 광대한 거리에 걸쳐 고전압으로 전기를 주요 지역으로 전송하는 것을 설명하므로 운송 중에 매우 최소한의 에너지가 손실됩니다. 변전소는 로컬 네트워크를 통한 안전한 로컬 분배를 위해 전압을 더욱 낮춥니다. 전체 시스템은 첨단 디지털 기술을 사용하여 모니터링 및 관리되고 있습니다. 스마트 그리드는 센서와 실시간 데이터 분석을 통해 전기 흐름을 향상시키는 동시에 잠재적인 중단에 실시간으로 대응하므로 시스템의 탄력성만 강화됩니다.

현대 전기 시스템은 어떤 에너지 저장 기술을 통합합니까? 리튬 이온 배터리와 그리드 규모 저장 장치는 모두 수요가 가장 많은 시기나 재생 에너지 공급이 변동되는 시기에 전기를 공급할 수 있도록 작동합니다. 전기 관리 관점에서 볼 때 발전에는 스마트 계량기와 IoT 지원 기기가 포함되어 소비자가 사용 패턴을 식별하고 글로벌 지속 가능성 목표와 함께 낭비와 효율성을 줄이도록 최적화할 수 있습니다.

전기 시스템은 현대 세계에서 인프라의 필수적인 부분이 되었으며,주제의 지속적인 진화는 효과적인 수단으로 계속 증가하고 있는 에너지 수요를 만족시켜야 하는 필수성과 함께 기술 발전을 강조할 것입니다. 이러한 재생 가능 자원,에너지 저장 및 스마트 관리 시스템의 통합은 탄력적이고 지속 가능하며 미래 보장형 전기 네트워크를 구축하기 위한 앞으로의 길이 되어야 할 것입니다.

와이어 색상 이해

전선의 색상 코드는 전기 시스템의 안전과 선명도를 보장하기 위해 표준화되어 있습니다. 일반적으로 검정색 전선은 라이브 (또는 핫) 연결에 사용됩니다; 흰색 전선은 중립을 나타내며 녹색 또는 베어 와이어는 접지 용입니다. 이러한 색상 그룹의 중요성은 전선의 의도를 식별하는 데 도움이되므로 배선의 혼란이나 오류를 최소화하는 것입니다. 지역 전기 코드에 따라 상담해야하며,전선 색상 표준은 지역 변화에 따라 규제 요구 사항을 준수해야합니다. 전기 배선을 취급하는 동안 항상 적절한 안전 절차를 준수하십시오.

일반적인 전선 색상

와이어의 색상은 회로에서의 기능에 대한 중요한 시각적 표시 역할을합니다. 규칙을 이해함으로써 설치가 안전하고 정확하게 이루어질 수 있습니다. 아래는 상세한 와이어 컬러 매뉴얼과 배선 시스템 응용 프로그램입니다:

여기에 나열된 관행은 일반적으로 업계 내에서 적용되는 관행이지만 지리적 위치, 적용 또는 때로는 프로젝트 요구 사항에 따라 다양한 추세가 존재할 수 있다는 점을 간과해서는 안 됩니다. 예를 들어 미국에서는 이러한 종류의 협약이 국가 전기 규정(NEC)의 적용을 받습니다. 반대로 다른 국가에서는 배선 색상에 대해 상당히 다른 표준을 가지고 있습니다; 따라서 설치 또는 수리 작업 전에 항상 현지 전기 규정 및 규정을 참조해야 합니다.

이러한 색상 코딩 관행을 따르고 현대 산업 표준을 고려함으로써 전기 기술자와 기술자는 오류 가능성을 최대한 최소화하고 이러한 모든 시스템에 걸쳐 안전하고 효율적인 전력 분배를 허용할 것입니다.

와이어 색상 코드의 중요성

이렇게,어떤 지휘자가 무엇을 하고 철사 색깔이 나타내는 무슨을에 급속한 커뮤니케이션은 어떤 전기 체계든지의 불가결한 성분을 형성하는 철사 색깔 기호화입니다. 안전의 증진을 위해 일해서,그것은 더 쉬운 문제 해결을 촉진하고 이렇게 정비를 가속화합니다. 예를 들면,미국의 NEC 에 따르면,까만과 빨간 색깔은 대중적으로 주거 회로에 있는 “뜨거운” 지휘자로 간주됩니다,백색은 중립을 위해,녹색과 벌거벗은 구리는 따라서 접지선을 위해 사용됩니다.

배선 색상 코드는 각 국가의 다양한 규정 및 전기 시스템 요구 사항으로 인해 전 세계적으로 다릅니다. 유럽 연합에서 표준은 IEC 60446에 따릅니다. 여기서 일반적으로 위상(실시간) 도체에는 갈색이 지정되고 중성선에는 파란색이 지정되며 보호 접지(접지)에는 노란색 줄무늬가 있는 녹색이 지정됩니다. 이러한 표준에 따라 배선 오류가 감소한 것으로 나타났습니다. 작업 문서에는 새로운 색상 코딩 규정을 준수하는 시스템의 설치 관련 전기 고장이 약 18% 감소한 것으로 명시되어 있습니다.

전선 기능이 제대로 식별되지 않으면,참혹한 결과가 뒤따릅니다: 전기 충격,장비 손상,심지어 전기 화재. 국제 또는 현지 규정에 따라 유지하면 전기 기술자와 기술자가 안전하고 효과적으로 작업 할 수 있으며,특히 산업용 전력망이나 다상 설치와 같은 복잡한 시스템이 관련되는 경우 더욱 그렇습니다.

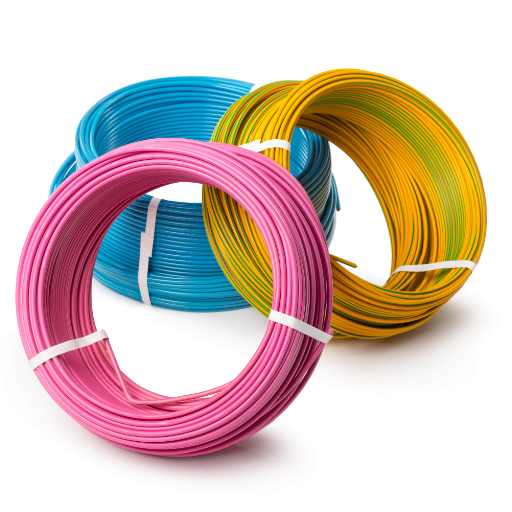

와이어 색상 코드 표준 소개

와이어 컬러 코드 표준은 전기 시스템의 안전하고 효율적인 작동을 보장하기 위한 정말 중요한 프레임워크를 제공합니다. 국가 및 지역에 따라 와이어 컬러 코드는 현지 규칙 및 요구 사항을 준수하기 위해 다를 수 있지만 최우선 목표는 보편적입니다: 모든 전기 기술자가 주어진 도체의 기능에 대해 이해하는 언어를 만드는 것입니다. 예를 들어 미국의 NEC 는 노란색 줄무늬가있는 녹색 또는 녹색은 접지 와이어,흰색 또는 회색은 중성선,검정색, 빨간색 또는 기타 색상은 일반적으로 뜨거운 또는 라이브 와이어에 사용됩니다. 미국과 비교하여 IEC 표준에 따른 유럽 배선 규칙은 파란색을 중성선을 의미하고 라이브 와이어를 갈색으로 간주합니다.

데이터에 따르면 와이어 색상 코드를 표준화하면 전기적 위험이 크게 줄어듭니다. 일반적으로 3 상 시스템이 우세한 산업 설정에서는 위상에 지정된 색상을 일관되게 사용해야 합니다: 검정색,빨간색, 파란색 (또는 IEC 시스템에서는 갈색,검은색, 회색); 따라서 이러한 색상을 사용하면 설치 및 유지 관리 중에 빠른 식별이 가능해 가동 중지 시간과 오류가 최소화됩니다. 같은 맥락에서 비표준 또는 남용된 색상 코드는 계속해서 사고의 주요 원인이 되어 확립된 코드를 계속 준수해야 할 필요성을 확고히 합니다.

태양 광전지와 같은 재생 가능 전력 설비의 새로운 스타일로 인해 기존 코딩은 그에 따라 대체 옵션에 맞게 조정되어야합니다. 표준은 이제 AC 시스템과 구별하기 위해 양극 DC 도체에 빨간색을 사용하고 음극 DC 도체에 검정색을 사용하도록 규정합니다. 이러한 통일이 이루어지는 것은 전 세계적으로 지속 가능한 에너지의 이익이며,이는 와이어 색상 코드 표준이 항상 최신 전기 수요에 따라 배선되었음을 의미합니다.

지역별 전선 색상 코드 표준

전기 철사 색깔 부호는 지역 - 이므로 잠재적인 배선 임명에 있는 혼란을 일으키는 원인이 됩니다. 몇몇 주요한 지구에 있는 표준이라고 여겨지는 철사 색깔 부호는 아래에 있습니다:

지역/표준	라이브/핫 와이어	중립 와이어	지상/지구 철사
미국 (NEC 표준)	검정 또는 빨강	흰색 또는 회색	녹색 또는 베어 구리
유럽 연합(IEC 표준)	브라운	블루	녹색-노란색 줄무늬
영국(BS 7671 표준)	브라운	블루	녹색-노란색 줄무늬

이러한 표준을 준수하면 실제로 더 안전하고 신뢰할 수 있는 전기 설비를 보장하는 데 도움이 되므로 혼란 가능성과 위험 위험이 제거됩니다. 특정 요구 사항이 있는 경우 항상 현지 규칙 및 규정을 확인하십시오.

국가 전기 코드(NEC) 지침

국가 전기 부호 (NEC) 또는 NFPA 70 는 미국에 있는 안전한 전기 임명 연습을 위해 선물된 공식적인 지정입니다. 그것은 각종 전기 시스템의 안전,효율성, 균등성의 관심사에 따라야 하는 정확한 지시를 포함합니다 NEC 에 의하여 언급되는 중요한 배선 색깔 기준:

• 블랙 와이어의 경우: 주거 및 상업 환경 모두에서 라이브(핫) 연결에 주로 사용됩니다.
• 흰색 또는 회색 전선: 중립 도체입니다; 그들은 전원으로 전류를 다시 전달합니다.
• 녹색 또는 노출된 구리선: 결함 조건에서 접지 및 감전 방지에 사용됩니다.
• 레드 와이어: 220볼트 설치 시 2차 열선 또는 스위치 핫 와이어로 사용됩니다.
• 파란색 및 노란색 전선: 3 방향 스위치에 있는 여행자를 위해 또는 산업 신청에 있는 특별한 회로를 위해 사용될지도 모릅니다.

NEC 는 설치,유지보수 또는 문제 해결 시 상호 오류의 위험을 최소화하기 위해 와이어 색상 표준에 대한 일관성 및 적합성을 지원합니다. 전기 기술자 또는 계약자는 일반적으로 3 년마다 나오는 NEC 의 최신 개정판을 확인하여 주 또는 지방 규정을 준수하는지 확인해야 합니다.

국제 전기 배선 색상 코드

전기선 색상 코드는 안전,균일성 또는 문제 해결의 용이성을 보장하는 필수 규정 중 하나이기 때문에 국가마다 코드가 다릅니다. 국제 전기 기술 위원회는 대부분의 국가에서 균일하게 유지하기 위해 국제 표준 IEC 60446 에 따라 특정 색상 코드를 설정했습니다. 단상 시스템의 중성선은 대부분 파란색,활선 또는 위상선 갈색,보호 접지선 또는 접지선 녹색으로 노란색 줄무늬가 있습니다. 이는 유럽 및 기타 여러 지역에서 널리 사용되는 표준입니다.

북미에서는 전기 배선이 NEC(National Electrical Code)에 따라 수행됩니다. 여기서 중성선은 전통적으로 흰색 또는 회색; 라이브 또는 핫 와이어 블랙, 레드 또는 위상 지정에 따른 기타 색상; 접지선은 녹색 또는 순수 구리입니다. NEC는 국내 배선을 표준화했지만 기존 시스템이나 현지화된 관행은 국제 참조에서 약간의 차이를 유지합니다.

3 상 시스템의 경우 IEC 표준은 라이브 와이어의 경우 갈색,검정색, 회색,중성선의 경우 파란색,지상의 경우 녹색/노란색의 포괄적인 목록을 제공합니다. 산업,상업 및 주거용 시스템에서 이러한 표준을 준수하는 것은 특히 장비 또는 유지 보수 인력이 여러 지역 출신일 수 있는 경우 지역 간 일관성과 안전성 모두에 매우 바람직합니다.

전기 기술자와 엔지니어는 배선 작업에 참여하기 전에 항상 특정 지역에서 널리 사용되는 표준을 확인해야 합니다. 특히 국제 또는 수입 장비와 관련된 경우에는 이러한 표준을 무시하면 장비가 작동하지 않거나 심각한 위험을 초래할 수 있으므로 일반적으로 그렇듯이 전문적인 실무에는 업데이트된 국내 및 국제 코드를 지속적으로 참조하는 것이 수반됩니다.

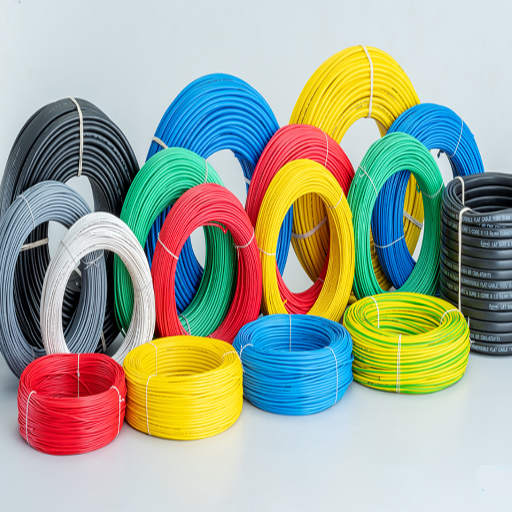

와이어 색상의 세부 분석

전기 배선에 작업 할 때 색상 코드는 안전과 기능을 이해해야합니다. 배선의 색상을 올바르게 식별하면 올바른 연결이 보장되고 전기 위험의 가능성이 줄어 듭니다. 설치의 모든 작업에 대해서는 항상 최신 지역 전기 코드로 확인하십시오.

빨간색과 검은색 전선

전기 기술자는 위치나 용도에 따라 빨간색과 검은색 전선에 특정 기능을 할당하는 경우가 많습니다. 예를 들어 오래된 배선 시스템에서 빨간색은 일반적으로 라이브(라인 또는 위상) 도체를 지정하는 반면 검은색은 일반적으로 중립 도체를 나타냅니다. 그러나 빨간색과 검은색 전선의 사용과 의미는 특정 상황과 로컬 전기 코드에서 다를 수 있습니다.

예를 들어, 미국의 NEC(National Electrical Code)에 따르면 일반적으로 검정색 와이어는 단상 120볼트 회로용 활선인 반면, 빨간색 와이어는 스위치 레그 및 3방향 스위치 간 배선과 같은 특정 경우에 보조 활선으로 사용될 수 있습니다. 그러나 이와 달리 220볼트 구성과 같은 특정 응용 분야에서는 빨간색과 검정색 와이어가 활선일 수 있습니다.

일부 오래된 설비 또는 비기존 설정은 현재의 색상 코딩 표준을 따르지 않을 수 있습니다. 이는 또한 전기 작업을 시작하기 전에 전선의 기능을 확인하기 위해 전압 테스터와 같은 적절한 도구를 사용하는 것이 타당함을 강조합니다. 모든 사람의 안전을 위해,잘못 배선될 위험을 최소화하기 위해 적색 또는 흑색 전선을 식별하거나 작업할 때 해당 지역의 전기 코드와 인증된 문서를 항상 준수하는지 확인하십시오.

백색과 회색 철사

일반적으로 흰색과 회색은 전기 시스템에서 중성선으로 전류가 전기 패널로 되돌아갈 수 있도록 하는 목적으로 사용됩니다. 회로의 필수 부분으로 간주되며 이러한 방식으로 전기의 흐름을 유지하므로 기능이 있는 이러한 전선은 상호 교환이 가능한 것으로 간주될 수 있습니다. 흰색 전선이 더 일반적이지만 일부 설치,특히 구형 또는 산업용 시스템에는 회색 전선이 존재할 수 있습니다. NEC 에 따르면 적절한 표시 (예를 들어 전기 테이프) 가 없으면 핫 또는 라이브 배선에 사용해서는 안 됩니다. 잘못된 식별로 인해 위험한 상황이나 장비 고장이 발생할 수 있으므로 전기 절차 중에 구성 및 라벨링에 대한 엄격한 검사가 환경적으로 중요합니다. 항상 멀티미터로 연결을 확인하고 적절한 사용 지침과 안전을 위해 현지 규정을 참조하십시오.

녹색 및 구리선

국가 전기 코드는 녹색 또는 벌거벗은 구리 철사로 이 접지 지휘자를 지정합니다. 결함의 경우에는,철사는 지구로 돌려보내는 전류를 위한 안전 경로를 제공합니다; 그렇지 않으면,사용자는 감전,장비에 손상으로 고통받을 수 있습니다. 정상적인 가동 도중,이 철사는 현재를 결코 나르지 않으며 뜨거운 중립 철사로 결코 이용되면 안됩니다. 배선 체계를 설치하거나 고치는 동안,지상 체계 (예를들면,지상 막대 또는 금속 수도관) 에 지상 철사의 연결은 안전과 결함 보호를 지키기 위하여 적당한 연속성 저항으로 검사되어야 하기 때문에,항상 지상에 놓기 수락을 위한 국부적으로 전기 부호를 따르고 멀티미터 같이 적당한 시험 장비를 채택하십시오.

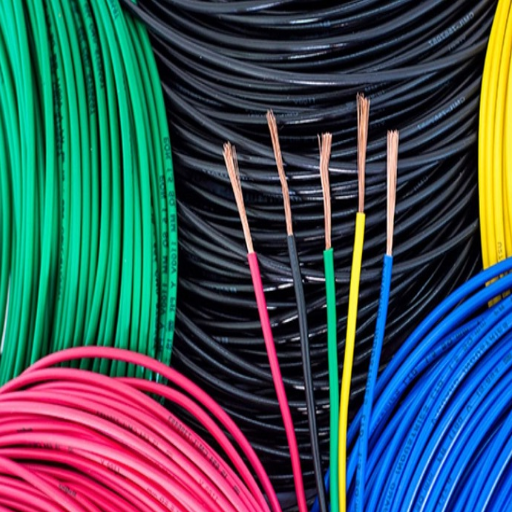

와이어 색상 코드의 응용

와이어 및 케이블 색상 코딩은 작동하는 전기 시스템의 안전성과 효율성을 고려하는 데 필수적입니다. 이를 통해 사람은 의도된 용도와 관련하여 주어진 회로의 각 와이어를 식별할 수 있는 정확하고 확립된 코딩을 얻을 수 있습니다. 예를 들어 검정색 또는 빨간색 와이어는 라이브 또는 핫 전류를 전달해야 하는 반면 중립 연결은 흰색 와이어를 사용합니다. 접지는 결함 전류에 대한 접지 경로를 엄격하게 제공하는 녹색 또는 베어 와이어로 보호됩니다. 와이어 색상 코드를 사용하면 설치 및 유지 관리에 혼란을 피하는 데 도움이 되며 안전성이 향상됩니다. 특정 색상 표준에 대해서는 NEC(National Electrical Code)와 같은 해당 코드를 반드시 참조하십시오.

홈 배선 시스템

배선의 체계는 주거 건물을 통하여 안전과 효율성의 동등한 비율에 전기의 전송을 위해 중요합니다. 가정 배선 체계의 통용되는 고려되는 유형은 뒤에 옵니다:

• 도관 배선 시스템 – 전선을 수용하기 위해 PVC 또는 금속 등과 같은 재료로 만들어진 도관이라는 보호 파이프를 사용합니다. 내구성이 매우 뛰어나 외부 손상,습기 및 부식에 대한 최대의 보호 기능을 제공합니다.
• 비금속(NM) 피복 케이블 배선 – Romex 배선으로 알려진 이 제품은 일반적으로 전선을 둘러싸기 위해 플라스틱 외장을 갖춘 유연한 케이블을 사용하는 것을 의미합니다. NM 케이블은 무중력, 저렴하며 주거용 응용 분야에 일반적으로 사용됩니다.
• 클리트 배선 시스템 – 시스템은 도자기 또는 플라스틱 클리트를 통해 벽이나 천장에 부착되는 절연 전선을 사용합니다. 영구 배선을 위해 배치되는 경우는 거의 없지만 임시 솔루션으로 실제로 사용할 수 있습니다.

배선 시스템을 선택할 때 고려해야 할 사항은 매우 많습니다; 그 모든 것에는 특히 안전과 비용, 건물 구조, NEC와 같은 지역 규정 준수 등이 포함됩니다.

전력 배선 및 회로 설계

전력 배선 및 회로 설계를 생각할 때,저는 정해진 기간 내에 부하 요구,건물 배치 및 안전 표준과 관련하여 프로젝트의 특정 요구 사항을 고려하여 전체 주제에 대해 체계적인 접근 방식을 취합니다. 고려 사항 중 가장 중요한 것은 NEC,성능 측면 및 안전성과 같은 코드입니다. 저는 가장 저렴한 비용으로 최상의 성능을 제공하기 위해 도체 크기 조정,보호 장치 및 회로 구성에 대한 적절한 선택에 집중하지만 과부하 또는 단락의 위험으로부터 구내의 안전을 손상시킬 정도로 낮지는 않습니다.

전기 부품 및 그 중요성

전기 부품은 모든 전기 시스템에 필수적입니다. 이러한 각 부품에는 시스템의 효율성과 안전성을 보장하는 기능이 있습니다. 회로에 적용되는 주요 부품은 저항기,커패시터, 인덕터,다이오드 및 스위치입니다. 저항기는 전류의 흐름을 방해하고 전압 강하를 제공하는 반면,커패시터는 전기 에너지를 저장하고 방출합니다. 인덕터는 자기장을 통해 에너지의 흐름을 제한하거나 방출할 수 있습니다. 다이오드는 한 방향으로만 전류 흐름을 허용하여 다른 방향에서 전류 흐름을 방지합니다. 스위치는 수동 또는 자동일 수 있습니다.

이러한 구성 요소는 제대로 작동해야 하는 더 큰 시스템의 구성 요소를 구성합니다. 예를 들어 배전 시스템에서는 변압기와 회로 차단기가 매우 중요합니다. 변압기는 전력을 효율적으로 전송하기 위해 전압 레벨을 변경하는 데 사용되는 반면,회로 차단기는 과도한 전류 흐름을 차단하여 시스템을 손상이나 위험으로부터 보호합니다. 이러한 구성 요소의 상호 작용은 시스템을 지속 가능한 작동,안전 표준 준수 및 현재 전기 시스템의 에너지 활용으로 유도합니다.

참조 소스

“저항기 색상 코드 탐지를 위한 개미 식민지 최적화”

• 주요 결과: 이 연구의 주요 목적은 개미 군집 최적화 기술을 통해 저항기의 색상 코드를 인식하는 것입니다. 이는 전압과 저항을 제어하기 위해 전기 부품에 색상을 적용하는 것의 중요성을 강조합니다.

“타산 이론을 이용한 위험 전파 분석 및 시각화”

• 주요 결과: 시스템의 위험 확률을 시각화하기 위한 색상 코드 적용은 이 논문의 핵심 기여 중 하나이며 전기 시스템과 같은 물리적 링크로도 확장될 수 있습니다.

“부분 방전 및 IEC 표준 60840 및 62067: 변화를 장려하기 위한 시뮬레이션 지원”

• 주요 결과: 본 연구에서는 전력 케이블의 활용과 IEC 표준 준수가 주요 논의 주제인 것으로 나타났지만, 간접적으로는 전기 시스템의 표준화 문제도 강조되었습니다.

자주 묻는 질문 (FAQ)

전기 배선 색상 코드 표준은 무엇입니까?

전기 배선 색상 코드는 전기 프로젝트에 사용되는 전선의 색상을 규정하는 표준 또는 지침입니다. 이러한 코드는 전기 작업의 안전과 균일성에 중요한 기능 인 특정 전선에 할당 된 기능을 지정하는 데 도움이됩니다. 널리 사용되는 표준 중 일부는 미국의 국가 전기 코드 (NEC) 와 캐나다 전기 코드로,다양한 유형의 배선,예를 들어 접지 및 전원 배선에 대한 와이어 색상을 지정합니다.

색상으로 구분된 전선은 전기 회로에서 전선의 기능을 어떻게 나타내나요?

색깔 암호로 고쳐 쓴 철사는 전기 회로 안쪽에 그들의 특별한 기능의 ID 에 있는 시각적인 신호를 보여줍니다. 예를 들면,까만 철사는 보통 전기를 나르는 뜨거운 철사인 그러나,백색 회색 철사는 보통 중립 철사를 표시합니다. 녹색 철사는 전기 위험을 피하고 전기 안전을 유지하기 위하여 접지를 위해 사용됩니다.

주거용 배선에서 표준화된 색상 코드의 중요성은 무엇입니까?

표준화된 색상 코딩은 안전 및 기타 전기 응용 분야를 위해 전선에 색상을 할당합니다. 이러한 색상을 사용하면 자격증을 갖춘 전기 기술자이든 녹색 손잡이 DIY 직원이든 전기 시스템에서 작업하는 모든 사람이 전선의 기능을 쉽게 확인할 수 있습니다. 이는 전기 작업 중 오류 가능성을 줄이고 전기 장비에 사고나 손상이 발생할 수 있습니다.

일반적인 와이어 유형에 대한 와이어 색상 코드 차트에 대해 설명합니다.

철사 색깔 부호 도표는 철사의 다른 색깔의 사용을 이해하기에 있는 시각적인 가이드를 제안합니다. 예를 들면,대부분의 지역에서,검정 철사는 뜨거운 연결을 위해,중립자를 위해 백색 이용되고,녹색과 벌거벗은 구리는 지상에 이용됩니다. 도표에 익숙함은 어떤 배선 프로젝트 참가자든지를 위한 필요조건 전기 부호로 준수하기 위한 것입니다.

전기 색상 코드는 캐나다 전기 코드의 영향을 어떻게 받나요?

캐나다 전기 부호 (CEC) 는 전기 배선을 위한 규정을 지정합니다; 이것은 색깔 부호를 포함합니다. CEC 는 특정 색깔 부호가 NEC 같이 철사의 신청을 위해,아주 예약된다는 것을 명시합니다. 예를 들면,빨간 철사가 특정 조건 하에서 뜨거운 철사로 이용되는 것을 허용하고,이것은, 예를 들면,캐나다에서 전기 프로젝트를 실행하는 누군가를 위해 주의하는 중요할 것입니다.

적절한 와이어 색상 코드 표준을 준수하지 못하면 어떤 종류의 전기적 문제가 발생할 수 있습니까?

색상 코드 표준을 준수하지 않으면 단락,전기 충격 또는 심지어 화재가 발생할 수 있습니다. 와이어 기능을 잘못 식별하면 부적절한 연결로 인해 전기 장비가 손상되거나 전기 인프라에 위험이 될 수 있습니다. 따라서 전기 사고를 피하기 위해 이러한 표준을 준수하는 것이 필수입니다.

전기 전도체에 사용되는 일반적인 와이어 색상은 무엇입니까?

일반적으로, 전기 일에서는, 철사 색깔은 다음과 같이 변화합니다: 뜨거운 철사를 위한 까만, 중립 철사를 위한 백색 또는 회색, 및 접지 철사를 위한 녹색 또는 벌거벗은 구리. 이 철사 색깔은 표준 전기 연습과 높게 일관되고, 전기 기술공 또는 기술공이 임명 도중 또는 전기 시스템 말썽 해결을 위한 각 철사의 역할에 관하여 식별하게 쉬운 그것을 위해 놓입니다.

기존 배선에서 와이어 유형을 어떻게 구별해야 합니까?

하나는 NEC 또는 유사한 지역 표준에 의해 설립 된 와이어 색상 코드 표준에 따라 기존의 배선에서 와이어의 종류를 구별 할 수 있습니다. 절연의 육안 검사는 와이어의 작동 기능의 이야기를 말할 수 있습니다. 배선이 표준화 된 코드에서 벗어나는 것처럼 보이면 전기 기술자에게 문의하여 안전성을 확인하고 필요한 전기 표준을 충족시키는 것이 가장 좋습니다.
