VFD 케이블 종단 키트: 가변 주파수 드라이브 시스템의 필수 구성 요소

성능, 안전 및 서비스 가능성에 대한 매우 중요한 동인 중 하나는 VFD 시스템의 적절한 케이블 종단입니다. VFD 케이블 종단 키트 전기적 소음을 억제하고 신호 무결성을 보호하며 오용 및 부적절한 설치로 인한 손상으로부터 보호하는 역할을 합니다. 적절한 종단 방식과 도구가 없으면 누구도 가장 정교한 VFD 도 효율성을 잃고 과도한 EMI 로 고통받으며 매우 비용이 많이 드는 가동 중지 시간을 겪지 않도록 방지할 수 없습니다. 이 기사에서는 VFD 케이블 종단 키트의 중요한 기능에 대해 논의하고,이들이 가져오는 장점을 개괄적으로 설명하며,산업 및 상업용 애플리케이션 모두에서 최적의 시스템 성능을 위해 필수로 간주되는 이유에 대해 논의합니다.

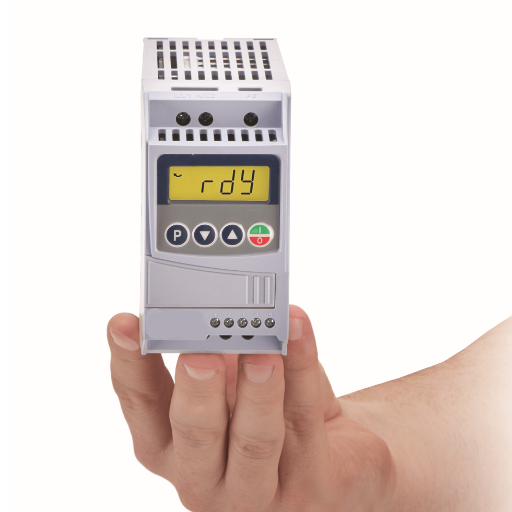

VFD 및 그 응용에 대한 이해

가변 주파수 드라이브(VFD)는 공급되는 주파수와 전압을 조정하여 전기 모터의 작동 속도와 토크를 제어하는 데 사용할 수 있는 장치입니다. 에너지 효율성, 공정 제어 향상 및 기계로 인한 기계적 마모를 위해 광범위한 산업 또는 상업적 응용이 가능합니다. 일반적인 응용 분야에는 HVAC 시스템, 컨베이어 벨트, 펌프 및 압축기가 포함될 수 있으며, 여기서 엄격한 모터 제어가 필요합니다. 따라서 VFD에 의한 수요 기반 모터 속도 최적화는 에너지 소비, 운영 비용을 절감하고 현대 자동화 및 에너지 관리 계획에서 중요한 부분이 될 것입니다.

가변 주파수 드라이브 란 무엇입니까?

가변 주파수 드라이브(VFD)는 모터에 공급되는 전력의 주파수 및 전압 변화를 적용하여 전기 모터의 일반적인 속도와 토크를 제어하도록 설계된 전자 장치입니다. 가변 주파수 드라이브는 조정된 공정에 필요한 속도 측면에서 모터 작동을 제어할 수 있기 때문에 주로 AC 모터와 함께 사용됩니다. 이러한 제어 작업은 에너지 소비를 줄이고 생산 장비에 발생하는 기계적 응력을 줄이며 생산 정확도 및 기대 수명 측면에서 시스템 성능을 향상시킵니다. 수요에 따라 모터 속도를 동적으로 변화시킴으로써 VFD는 에너지 절약 계획이 되었으며 HVAC, 펌프, 팬 및 제조 공정과 같은 응용 분야에 대규모로 사용됩니다.

산업 환경에서 VFD의 응용

혁신적인 모터 드라이브는 산업 분야에서 다양한 응용 분야와 함께 제공되었습니다: 모터 성능 절대화에서 에너지 관리에 이르기까지 다음을 고려하십시오:

• 펌프 및 팬: VFD 는 시스템 요구 사항에 따라 펌프 또는 팬 제어 흐름 및 압력에 설치됩니다. 모터 속도를 제어 할 때 VFD 는 전기를 절약하고 마모도 줄입니다. - 따라서 작동 비용이 감소합니다.
• 컨베이어: 컨베이어 시스템에 VFD 를 통합하면 속도를 정밀하게 제어하고 원활하게 실행할 수 있으므로 작업이 크게 향상됩니다. 또한 이를 통해 다른 프로세스와의 동기화가 가능하고 기계적 응력이 감소하여 생산성이 향상됩니다.
• 난방, 환기 및 공조(HVAC) 시스템: VFD 는 모터 속도가 짐의 변화에 조정되는 HVAC 체계 내의 에너지 효율을 증가하는 것을 돕습니다. 따라서,이것은 낮은 에너지 비용 및 더 나은 온도 조종을 산출합니다.
• 산업용 기계: 사출 성형기부터 압출기까지 VFD는 제조 작업에 적합한 균일한 모터 성능을 보장하여 에너지를 절약하고 기계적 변형을 줄입니다.
• 크레인 및 리프트: 기중기와 상승은 또 다른 VFD 신청입니다. 가속도와 감속은 매끄럽습니다,사이에 아무 얼간이도,따라서 장비의 안전과 생활에 추가하.

따라서 VFD를 적용하면 현대적인 효율성 표준 및 환경 지침에 따라 더 나은 프로세스 제어, 자원의 최적 활용 및 우수한 산업 관행이 가능해집니다.

VFD 시스템 사용의 이점

가변 주파수 드라이브 (VFD) 는 산업 세계 전반에 걸쳐 계속 제공하는 선물로,낮은 운영 비용으로 향상된 효율성을 제공합니다. 주요 장점은 다음과 같습니다:

• 에너지 절약: VFD 는 공정 수요에 따라 모터 속도를 설정합니다. 따라서 이러한 관행은 펌프 및 팬과 같이 가변 부하로 작동하는 시스템의 전력 소비를 실질적으로 줄입니다. 에너지 비용은 일부 경우에 절반까지 줄일 수도 있습니다.
• 모터 수명 증가: 드라이브를 통해 소프트 스타트 앤 스톱이 발생하면 모터에 기계적 응력이 덜 가해져 장비의 마모가 줄어들고 수명이 길어집니다.
• 프로세스 제어: 모터 속도와 토크를 단단히 제어하는 VFD 의 능력은 더 나은 공정 정밀도와 일관성을 가져옵니다. 이는 좁은 파라미터 내에서 작업의 일관성이 요구되는 경우에 중요합니다.
• 유지 관리 감소: 최고 속도로 작동하는 기계 부품이 없기 때문에 VFD를 사용하면 유지 관리 빈도나 가동 중지 시간 허용 오차가 줄어듭니다.
• 환경 영향 감소: 에너지 소비를 최소화함으로써 VFD는 규제 표준 충족과 함께 지속 가능성 이니셔티브의 지원을 받아 탄소 배출을 줄입니다.
• 적응성과 다양성: VFD에는 다양한 모터 구동 시스템이 사용될 수 있으므로 VFD는 산업 및 프로세스를 위한 보편적인 솔루션이 됩니다.

이러한 요소들은 VFD 시스템을 기능적 효율성과 환경적 책임을 위해 노력하는 현대 산업에 없어서는 안 될 도구로 만듭니다.

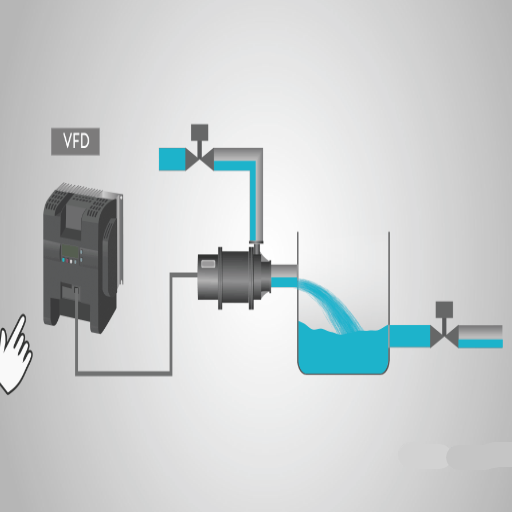

적절한 케이블 종단의 중요성

케이블 종단은 전기 체계에 실행된 안전,신뢰성, 및 효율성을 나누어 주기에서 생명 입니다. 적당한 종단이 적용될 때,그것은 단락 또는 전압 강하를 통해 생길지도 모르다 전기 결함을 극소화하고 그러므로 체계 실패 또는 안전 위험에서 절정에 이릅니다. 종단은 철사가,따라서, 느슨한 철사 또는 신호가 서로 방해의 가능성을 감소시키는 단단히 고정되는 것을 제공합니다. 기업 기준에 의해 따르는 적당한 케이블 종단 및 적당한 공구 및 물자의 사용은 성과 및 근속기간을 강화하고,그러므로, 어떤 전기 임명 또는 정비 일든지에 긴요합니다.

VFD 시스템에 종료가 중요한 이유

VFD 에서 좋은 케이블 종단은 VFD 시스템에서 운영 효율성과 긴 수명을 촉진하는 데 중요합니다. 부적절하거나 불량한 종단은 모터 또는 VFD 를 죽이는 고주파 잡음,전압 스파이크 및 EMI 를 생성하여 항상 가동 중지 시간에 막대한 재정적 손실을 초래합니다. 이러한 VFD 의 고주파 스위칭 품질은 문제를 증가 시켰으므로 반사 및 신호 왜곡을 최소화하기위한 종단의 정밀도가 요구됩니다.

더욱이,좋은 종단은 반사파 현상으로 인해 모터 단자에 나타나는 누설 전류 및 과전압을 감소시킵니다. EMI 에 대응하고 더 나은 시스템 호환성을 제공하기 위한 일반적인 권장 사항은 차폐 케이블을 설치하고 차폐물을 양쪽 끝의 접지에 적절하게 접착하는 것입니다. 업계 모범 사례에 따라 제조업체의 권장 사항에 따라 케이블을 종단하면 장비를 보호하고 에너지 효율성과 작동 안정성을 제공합니다.

부적절한 종료와 관련된 일반적인 문제

부적절한 케이블 종단은 일반적인 전기 기술 시스템의 기술 및 운영 성능 모두에 영향을 미칩니다. 가장 유명한 관심사 중 하나 인 EMI 는 이웃 장치에 교란을 일으키고 신호 무결성을 저하시킬 수 있습니다. 부적절한 종단은 또한 신호의 반사를 증가시키고 전자 부품에 해롭거나 장비의 수명을 단축시킬 수있는 전압의 갑작스러운 스파이크를 유발할 수 있습니다. 부적절한 접지 및 차폐는 반면에 원치 않는 접지 루프를 통해 시스템의 특정 안전 문제를 수행하여 장비 고장 또는 인명 부상의 위험을 증가시킬 수 있습니다. 일정 기간 동안 부적절한 종단 방법은 케이블 표면 온도를 높이거나 케이블의 물리적 열화를위한 환경을 조성하여 시스템 비효율성 및 가동 중지 시간을 촉진 할 가능성이 있습니다. 따라서 종단 표준은 실제로 요점에 이르며 적절한 도구의 사용은 필수입니다.

케이블 종단 모범 사례

최고의 도구 및 재료 사용

그것은 적당한 케이블 종료를 위한 증명된 공구 및 고품질 물자를 사용하여 시작됩니다. 압축 공구,케이블 스트리퍼,및 주름을 잡는 장치는 일관되고 안전한 연결을 지키기 위하여 기업 기준의 규격에 맞아야 합니다. 연구는 종료 과실이 정밀도 공구로 일할 때 30 퍼센트까지 감소될 수 있다는 것을,그렇게 전기 실패의 기회를 감소시킬 수 있다는 것을 설명했습니다.

산업 표준에 중요성을 부여합니다

ANSI/TIA-568,IEC, NEC 등 전 세계에서 통용되는 표준을 따르면 최대의 성능과 안전성을 보장합니다. 이러한 표준은 신호 저하 및 전기 간섭과 같은 문제를 피하기 위해 설치,종료 및 테스트에 대한 올바른 절차를 지정합니다.

적절하게 차폐하여 신호 손실을 줄입니다

차폐 케이블의 종단은 EMI 문제가 들어가지 않도록 차폐성이 100% 그대로 유지되도록 해야 합니다. 차폐 케이블은 적절하게 종단되거나 부적절하게 접지될 수 없으며,예를 들어 통신이나 데이터 센터에서 발견되는 것과 같은 민감한 응용 프로그램으로 20% 에 의한 신호 감쇠가 발생합니다.

철저한 테스트 및 검증을 수행합니다

설치 후 테스트는 종단부가 온전하다는 것을 증명하기 위해 수행되어야 합니다. 시간 영역 반사계 (TDR) 와 케이블 테스터는 연속성 오류와 임피던스 불일치를 감지합니다. 연구에 따르면 25% 를 통한 이러한 종단 간 테스트는 신뢰성을 향상시켜 시스템에 대한 의존도를 높입니다.

긴장 완화 조치를 시행합니다

스트레인 릴리프는 분리 또는 손상을 일으킬 수 있는 기계적 스트레스로부터 케이블 종단을 보호합니다. 특히 진동이나 빈번한 움직임이 있는 부위에서는 케이블 타이,글랜드, 클램프 등의 방법을 사용하십시오.

환경 보호를 제공합니다

습기,온도 변동,부식성 물질과 같은 환경 조건은 수년에 걸쳐 케이블 종단을 저하시킵니다. 열수축 튜브 또는 밀봉 화합물 또는 열악한 환경에서 정격 커넥터를 사용하면 이러한 연결의 수명을 보장하고 유지 관리 비용을 줄일 수 있습니다.

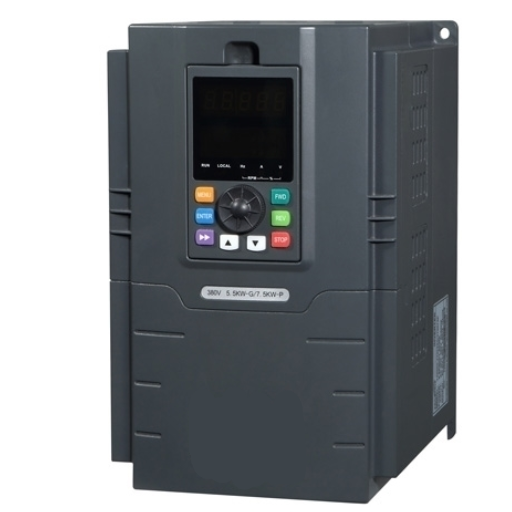

VFD 케이블 종단 키트의 구성 요소

제조사에 따라, VFD 케이블 종단 키트는 일반적으로 다음과 같은 구성 요소로 구성된다:

• 열 수축 튜브: 그것은 케이블 종단을 격리하고 보호하기 위하여 이용됩니다.
• 접지 클램프: 전자기 간섭 (EMI) 을 줄이기 위한 적절한 접지용.
• 차폐 재료: 전기 소음에 대한 효과적인 차폐 기능을 제공합니다.
• 밀봉 화합물: 그들은 습기와 오염 물질을 밀봉, 특히 가혹한 환경에서.
• 러그 또는 커넥터: 시스템에 안전하고 안정적인 연결을 제공합니다.

이러한 각 구성 요소는 VFD 케이블 종단의 효율성, 안전성 및 수명에 기여합니다.

일반적인 VFD 종료 키트 개요

일반적으로 VFD 종단 키트는 까다로운 산업 환경에서 효율적이고 안전한 설치를 위해 특수 목적으로 제작되었습니다. 다음은 구성에서 다소 일반적으로 발견되는 주요 항목입니다:

• 열수축 튜브: 마모, 열 및 화학 물질로부터 노출된 케이블 스트랜드를 절연하고 보호합니다.
• 쉴드 접지 클램프: EMI를 방지하기 위해 케이블 실드를 종료하여 신호 무결성과 시스템 안정성을 최대화합니다.
• 전도성 테이프: 케이블 차폐 연속성을 유지하고 주요 지점에서 우수한 전기 전도성을 보장하는 데 사용됩니다.
• 기계식 러그: 케이블을 단자나 장비에 기계적으로 부착하여 안정적인 전기 전도를 보장하는 데 사용됩니다.
• 씰링 그로밋: 밀봉 영역을 손상시킬 수 있는 습하거나 먼지가 많은 환경에서 케이블 진입점을 침입으로부터 보호합니다.
• 케이블 타이: 번들 케이블을 깔끔하게 고정하여 적절한 조직을 유지하고 연결에 대한 기계적 응력을 줄입니다.

키트의 각 품목은 엄격한 산업 표준을 충족하도록 제작되었습니다. 구성 요소는 함께 가변 주파수 드라이브의 케이블을 적절하게 종단할 수 있도록 하고,전기 소음을 체계적으로 제어하며,케이블의 수명을 연장하고,가변 주파수 드라이브 작동의 신뢰성을 높입니다.

VFD 애플리케이션에서의 차폐 및 중요성

차폐는 VFD 작동 중에 발생하는 전자기 간섭의 바람직하지 않은 영향을 최소화하는 것과 관련하여 VFD 응용 분야에서 매우 중요한 고려 사항입니다. VFD 는 본질적으로 작동 메커니즘에 따라 고주파 신호를 생성하며,전원 공급 장치를 모터로 변조하는 것부터 이러한 신호는 케이블을 통해 전파되어 인접한 장비에 교란을 일으킬 수 있습니다. 따라서 방출되는 전자기파를 둘러싸서 반사함으로써 이러한 원치 않는 간섭을 억제하기 위해 차폐를 구현해야 합니다.

우수한 차폐는 일반적으로 전도성 물질,구리 또는 알루미늄 튜브를 사용하여 EMI 신호 누출로부터 케이블을 보호하는 동시에 섬세한 구성 요소와 제어 시스템을 외부 간섭으로부터 보호합니다. 또한 적절한 차폐는 모터 성능을 저하시키고 초기 장비 고장 및 시스템 오작동에 기여할 수 있는 전압 스파이크 및 공통 모드 전류를 줄입니다.

차폐는 소음에 대한 적절한 보호를 위해 적절한 접지가 필요합니다. 반면 올바른 커넥터 종단 및 케이블 라우팅은 EMI 의 억제를 지원하므로 VFD 시스템의 안정적이고 안정적인 작동을 보장합니다. 이렇게 차폐는 일부 EMC 요구 사항을 충족하고 산업용 전력 시스템의 성능을 보장하는 데 필수적인 요소가 됩니다.

다양한 유형의 쉴드 종단 키트

방패 종료 장비는 산업 환경에 있는 EMI 를 보호하거나 통제하기를 위한 제일 장비 중 순위. 그들은 다른 체계 긴급 및 케이블 윤곽을 적응시키기 위하여 다양성 들어옵니다. 다음은 방패 종료 장비에 있는 디자인의 몇몇입니다:

클램프형 쉴드 종단 키트

이 키트는 기계식 클램프를 적용하여 케이블 실드를 접지판에 부착합니다. EMI 에 대한 완벽한 격리 능력을 갖추고 있으며 일반적으로 기계적 안정성과 안정적인 접지가 필수적이라고 여겨지는 가혹한 산업 조건에서 사용됩니다.

열 수축 쉴드 종단 키트

열수축 튜브와 전도성 접착제를 사용하는 이 키트는 단단히 부착된 실드 종단을 제공합니다. 환경적으로 밀봉되어 있으며 높은 EMI 억제와 함께 내습성이 저하되는 상황에서 선호됩니다.

스프링 잠금 쉴드 터미네이션 키트

마운트 앤 잠금 특성을 지닌 이 스프링 잠금 키트는 간단한 설치 절차를 제공합니다. 스프링은 실드에 지속적인 압력을 가하여 연결을 단단히 유지합니다. 이러한 종류의 키트는 일반적으로 지속적인 유지 관리 또는 재구성이 필요한 시스템에 사용됩니다.

키트 유형의 선택은 환경 조건, 시스템 성능 요구 사항, 설치 용이성 등을 고려할 수 있는 의도된 사용 사례에 따라 달라집니다. 적절한 설치는 전자기 호환성 표준(EMC) 설정을 최대한 준수하도록 보장합니다.

올바른 VFD 케이블 종단 키트 선택

VFD 케이블 종단 키트를 선택하려면 각 시스템이 키트에 요구할 수 있는 사항을 정확하게 분석해야 합니다. 환경 요인을 고려하십시오: 온도,습도 및 부식성 물질의 존재 여부 - 모두 키트의 내구성과 기대 수명에 영향을 줄 수 있습니다. 그런 다음 필요한 전기 성능을 분석합니다. 특히 키트가 시스템 신뢰성을 허용하기 위해 전자기 간섭 (EMI) 에 대해 적절한 차폐를 보장해야 하는 경우 더욱 그렇습니다. 마지막으로,그러나 설치가 용이한 경우 케이블 치수 및 유지 관리가 쉬운 키트와 같은 다른 기준을 고려합니다. 이러한 사항을 비교에 포함시키면 EMC 표준을 충족하도록 최적의 성능을 발휘할 수 있습니다.

종료 키트를 선택할 때 고려해야 할 요소

요인	설명
전압 등급 및 호환성	키트는 사용되는 케이블과 호환되는 전압 등급이어야 합니다. 서로 다르므로 호환되지 않는 전압 정격을 가진 키트를 사용하면 절연의 무결성에 영향을 미치고 조기 고장이 발생할 수 있습니다.
환경 저항	이러한 케이블이 설치될 환경 조건을 고려하십시오. 종단 키트는 습기,UV 방사선,화학 물질 및 극한의 온도로부터 보호하여 케이블의 절연 수명이 불리한 조건에서 손상되지 않도록 해야 합니다.
스트레스 조절 수단	스트레스 제어는 고전압 어플리케이션에 기본입니다. 전기 스트레스를 고르게 분산시키고 절연체의 파손을 방지하기 위해 응력 콘 또는 응력 완화 튜브와 같이 케이블 설계에서 가장 중요한 지점에서 응력 완화를 위한 고급 기능을 제공하는 키트를 선택하십시오.
규정 준수 및 인증	키트가 IEEE,IEC 또는 현지 규정과 같은 해당 산업 표준을 준수하는지 확인하십시오. 인증 제품은 다양한 작동 조건에서 성능과 안전성을 추가로 보장합니다.
내구성 및 유지 관리	케이블의 수명에 대한 내구성을 보장하기 위해 좋은 재료로 만들어진 키트를 선택합니다. 또한 구성 요소를 쉽게 검사,수리 또는 교체 할 수있는 기능은 유지 보수를 수행하고 가동 중지 시간을 제한하는 데 도움이됩니다.

이러한 요소를 잘 분석하면 모든 전기 시스템에서 안전하고 기능적이며 내구성이 뛰어난 종단 키트를 선택하는 데 도움이 됩니다.

VFD 케이블 종단 키트용 최고 유통업체

VFD 케이블 종단 키트의 대리점을 선택할 때 품질,평판 및 제품의 다양성과 같은 요소를 고려하십시오. 최상위 등급의 회사를 조사한 결과,여기에 3 개의 주요 대리점이 있습니다.

연합 전자 및 자동화

엄청나게 광범위한 재고에 대한 오랜 관리를 인정받은 Allied Electronics & Automation 은 최고 브랜드의 VFD 케이블 종단 키트를 판매합니다. 일반적인 제품 설명과 즉석 기술 지원을 통해 고객의 응용 분야에 가장 적합한 VFD 종단 키트를 보장합니다. 빠른 배송이 가능하고 양질의 서비스가 보장되므로 신뢰할만한 업계 이름입니다.

아니스터

Anixter 는 산업적 요구뿐만 아니라 상업적 요구에 맞게 최고의 성능을 제공하는 VFD 종단 키트를 공급할 수 있도록 보장합니다. 이들의 키트는 안전성과 효율성의 최고 기준을 준수하므로 최신 VFD 시스템과 호환됩니다. Anixter 는 제품 사양 문제를 돕고 기술적 문제를 해결하는 등 고객 지원에도 뛰어납니다.

그레인저 산업 공급

전기 부속품의 이 가장 큰 분배자는 특히 우수한 VFD 케이블 종료 장비를 수용합니다. 그들은 제품 겸용성에 관하여 상세한 제품 문서 그리고 정보를 가진 우수한,사용자 친절한 온라인 플랫폼이 있는 알려져 있습니다. 그들의 배급 네트워크를 통해 세계전반 Grainger 는 믿을 수 있는 가용성 및 빠른 납품을 확신합니다.

이러한 유통업체는 품질이 좋고, 제품이 매우 다양하며, 최고의 고객 지원을 제공하는 것을 적극 권장합니다.

VFD-STK2 및 기타 종단 키트 비교

이 섹션에서는 여러 선택 사항 중에서 EMI 종단 키트를 선택할 때 소비자가 직면하는 몇 가지 문제를 고려할 것입니다: 설치 용이성, 우수한 품질의 재료, 경쟁력 있는 가격, 전자기 간섭 (EMI) 을 줄이는 전반적인 기능. VFD-STK2 는 특히 VFD와 함께 사용하기 위해 개발되고 있으며, 장비 성능을 저하시키는 전기적 소음을 방어하기 위한 최선의 선택일 것입니다.

VFD-STK2 는 거친 산업 환경에서 지속되도록 설계된 극히 고온의 실리콘 씰링 시스템을 특징으로한다는 점에서 독특합니다. 시중의 많은 종단 키트는 열등한 씰링 재료를 사용하여 밀봉되어 피크 조건에서 더 빨리 양보하므로 시간이 지남에 따라 신뢰성이 떨어집니다. 또한 VFD-STK2 의 신중하게 설계된 커넥터는 부드럽고 낮은 저항의 접촉을 제공하여 전력 손실을 줄이고 시스템 출력을 증가시킵니다.

이 외에도 VFD-STK2 가 만족하는 종합적인 테스트 표준에 또 다른 중요한 이점이 있습니다. 이는 VFD 에서 광범위한 고성능 애플리케이션을 보장하는 UL 1557 및 IEC 61800-5-1 과 같은 산업 인증과 동등합니다. 약한 경쟁사 키트에는 이러한 엄격한 인증 프로세스가 부족할 수 있으므로 호환성 및 안전성에 관한 잠재적 인 문제가 발생할 수 있습니다.

그리고 비용 측면에서 VFD-STK2는 처음에는 더 비쌀 수 있지만 기대 수명이 길고 유지 관리가 적기 때문에 총 소유 비용(TCO)이 더 낮은 것으로 간주되는 경우가 많습니다. 대조적으로, 예를 들어 저렴한 터미네이션 키트로 인한 빈번한 교체 또는 가동 중지 기간은 선불로 절약된 몇 달러보다 훨씬 클 수 있습니다; 이는 따라서 VFD-STK2와 같은 더 나은 제품을 사용하는 경제적 이점을 조명합니다.

산업 신청에 따라 프로그램해, VFD-STK2 는 우량한 EMI 보호 기능을, 특히 모터 속도 제어에 관하여 최대 정확도가 제공되어야 하고 신호 방해가 최소한으로 지켜져야 하는 그 환경을 위해 보여주었습니다 독점적으로 가장 오래된 기준으로 건설하고 그러므로 중대한 수락으로, VFD-STK2 는 그로 인하여 유효한 다른 종료 장비 보다는 가장자리를 얻습니다.

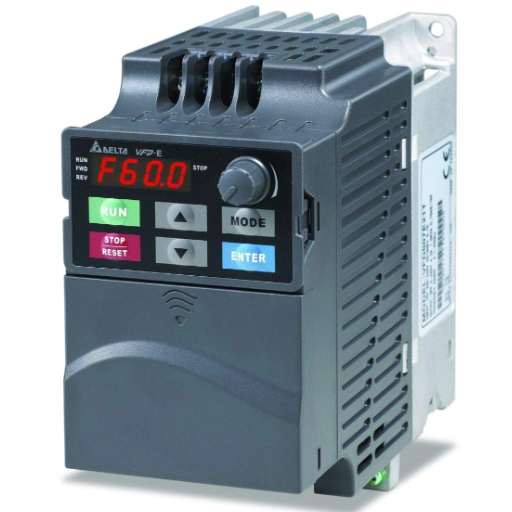

VFD 케이블 종단 키트의 설치 및 유지 관리 팁

• 준비: 설치를 진행하기 전에 커넥터 및 차폐 재료와 같은 종단 키트의 모든 부품이 존재하고 손상되지 않았는지 확인하십시오. 사용된 VFD 케이블이 종단 키트 사양을 준수하는지 확인하십시오.
• 케이블 스트리핑: 차폐 또는 아래의 도체를 손상시키지 않고 케이블 재킷을 조심스럽게 벗겨냅니다. 설치 중에 접지 될 수 있도록 충분한 차폐 재료를 노출시킵니다.
• 차폐 및 접지: 키트 지침에 따라 케이블 실드를 접지점에 연결합니다. 이는 EMI 를 최소화하고 시스템 기능을 유지하는 데 매우 중요합니다.
• 연결 강화: 터미널 러그와 접지점을 포함한 모든 연결을 많은주의를 기울여 조여서 시간이 지남에 따라 느슨해지지 않도록하십시오. 제조업체가 요구하는 수준으로 조이려면 지정된 경우 토크 렌치를 사용하십시오.
• 정기 검사: 터미네이션 키트와 연결부의 마모, 부식 또는 손상 징후를 정기적으로 점검하십시오. 시스템이 최적의 성능을 발휘하고 신뢰성을 갖출 수 있도록 모든 문제를 신속하게 해결해야 합니다.
• 과도한 케이블을 피하십시오: VFD 어플리케이션을 위해 케이블 길이를 최대한 짧게 유지하여 EMI 를 최소화하고 성능을 향상시킵니다. 느슨한 부분을 안전하게 고정하도록 주의하여 잠재적인 간섭원으로부터 케이블을 멀리하십시오.

이러한 dos 를 준수함으로써 장기적으로 VFD 케이블 종단 키트의 적절한 설치 및 신뢰성을 보장하는 데 도움이됩니다. 특정 지침은 항상 제조업체의 설명서를 참조하고 모든 안전 절차를 준수하는지 확인하십시오.

VFD 케이블 종단 키트 설치에 대한 단계별 가이드

1 단계: 제조업체의 지침 검토

설치에 들어가기 전에 제조업체의 설명서에 자세한 사양 및 안전 지침을 철저히 참조해야합니다. 이 설명서에는 활용중인 VFD 시스템을 배선,접지 및 차폐하는 최선의 방법에 대한 정보가 포함되어 있습니다.

2 단계: 케이블 준비

차폐 된 VFD 등급 케이블을 선택하여 응용 분야의 모든 전압 및 전류 등급을 준수하십시오. 차폐가 손상되지 않도록 외부 절연체를 조심스럽게 벗겨냅니다. 도체 끝을 노출시켜 각 도체가 종단점에 대한 길이로 절단되도록합니다.

3단계: 접지 설치

접지는 전기 소음 보호 및 안전을 제공하므로 매우 중요한 부분입니다. 드라이브와 모터 끝 모두에서 적절한 단자 또는 본딩 클램프를 통해 케이블 실드를 접지에 연결합니다. 연결은 안전하고 큰 솔리드 접점을 통해 접지와 접지 사이에 임피던스가 매우 낮아야 함을 반복합니다.

4 단계: 전원 도체 종료

드라이브의 지정된 입력 및 출력 단자에 전원 도체 (일반적으로 3 상) 를 부착합니다. 과열을 일으킬 수있는 느슨한 종단을 피하기 위해 지정된 토크 값을 준수하여 모든 연결을 조입니다.

5단계: 차폐 장치를 부착합니다

최상의 EMI 억제를 위해 케이블 실드가 단단히 종단되었는지 확인하십시오. 적절한 클램프 또는 접지 링을 사용하여 드라이브 인클로저의 진입점에 가까운 차폐 층을 고정하십시오. 이 단계는 전기 소음이 모터 케이블로 빠져 나가는 것을 방지합니다.

6 단계: 검사 및 테스트

드라이브의 배선도에 맞게 모든 연결을 올바르게 조이고 고정했는지 교차 점검하십시오. 멀티미터로 연속성을 측정하면 접지 연결의 무결성도 확인할 수 있습니다. 노출된 도체나 절연체의 약점을 찾아보세요.

7단계: 설치를 완료합니다

고주파 소음원 근처의 케이블 라우팅을 피하십시오. 케이블 라우팅을 깨끗하게 유지하기 위해 트레이 또는 클램프를 포함하여 적절한 케이블 관리가 이루어져야합니다. VFD 의 전원이 켜지고 선택한 시동 절차가 완료된 후 작동을 점검하여 간섭이나 불규칙성이 존재하지 않는지 확인하십시오.

장수를 위한 유지 관리 관행

나는 정기적으로 그것을 - 검사,청소, 등등 - 냉각과 성과에 충격을 가할 수 있던 먼지와 파편 축적을 방지하기 위하여 돌봅니다. 나는 모든 연결이 단단히 체재하고 아무도가 착용의 아무 표시나 또는 부식,특히 배선 및 맨끝이 문제를 나타낼 수 있기 때문에,어떤 이상한 진동,잡음, 또는 온도 변화든지 체계를 주시합니다. 게다가,나는 굳힌모 갱신 또는 부속 교체를 포함하여 제조자의 권고에 의하여 정비 일정에,유지보수 일정에 이 모든 것을 성과와 내구성을 유지하기 위하여 행해집니다.

일반적인 문제 해결 팁

전원 공급 장치와 연결부를 검사합니다

결함이 있거나 전원이 공급되지 않는 경우 특정 시스템에 문제가 발생하는 경우가 매우 많습니다. 모든 연결을 보장하여 장치에 단단히 고정해야 합니다. 전원 출력을 확인하면 권장 전압도 매우 중요합니다. 그렇지 않은 상황에서는 수정이 필요할 수 있기 때문입니다. 마모,부식 및 해어진 전선을 살펴보면 수정해야 할 사항에 대한 단서를 얻을 수 있습니다.

온도를 주시하십시오

고열은 성과에 적이고 체계에 이 바로 효력이 있을 수 있습니다: 그것의 강직 또는 철처한 실패를 일으키는 원인이 되기. 팬이 달리고 먼지로 막히지 않다는 것을 보증하는 환기를 검사하십시오. 열 풀이 정확하게 적용되었다는 것을 확인하십시오; 그들의 정당한 주의를 열 싱크와 냉각 장치를 제공하십시오.

펌웨어 및 소프트웨어 업데이트를 확인하세요

오래된 펌웨어 또는 드라이버는 비호환성과 작동 오류를 유발합니다. 상당히 정기적으로 업데이트 및 수정 사항을 제조업체에 다시 확인하고 제안될 때마다 버그를 해결하고 시스템의 전반적인 안정성을 높이는 데 도움이 되는 소프트웨어 패치를 설치하십시오.

이상한 소리나 진동이 있는지 확인하세요

팬, 드라이브 또는 모터와 같은 구성 요소에서 발생하는 지속적인 소음이나 진동은 고장 또는 정렬 불량의 상태를 의미할 수 있습니다. 소스를 깊이 조사하고 필요한 경우 수리 또는 교체하여 추가 손상을 방지하십시오.

결함이 있는 구성 요소를 진단합니다

구성 요소를 체계적으로 해결하면 문제를 분리 할 수 있습니다. 의심 된 결함이있는 하드웨어는 메모리 모듈,그래픽 카드 또는 기타 장비 여부에 관계없이 확인을 위해 작업 예비 장치와 교환해야합니다. 그런 다음 진단 도구를 사용한 스트레스 테스트를 진행하여 시스템 성능을 분석해야합니다.

따라서 이러한 조치를 체계적으로 수행함으로써 가장 일반적인 시스템 문제를 처리하고 해결하는 것이 가능해지며 가동 중지 시간이 줄어들면서 운영 효율성이 보장됩니다.

참조 소스

전기 커넥터

가변 주파수 드라이브

전자기 간섭

자주 묻는 질문 (FAQ)

VFD 케이블 종단 키트 란 무엇입니까?

VFD 케이블 종단 키트는 전자기 간섭에 대한 적절한 보호와 관련하여 VFD 케이블의 완전한 차폐를 최적으로 종단하는 데 사용되며, 공통 모드 전류에 대해 고주파에서 낮은 임피던스 경로를 제공합니다. 일반적으로 종단 키트에는 드라이브 엔드 및 모터 엔드 케이블 연결을 위한 모든 구성 요소가 있습니다.

VFD 케이블의 쉴드를 어떻게 올바르게 종료합니까?

VFD 케이블의 전반적인 방패는 접착제로 역행된 구리 테이프 또는 방패를 지상에 놓는 체계에 연결해야 하는 주석으로 입힌 구리 끈목, 그로 인하여 낮은 임피던스 경로를 제공하고 전기 소음을 억압하는, 따라서 성과를 강화하는 케이블에 근접하여, 가까운 곳에 있는 커뮤니케이션과 통제 장비에 있는 제일 끝, 입니다.

일반적인 쉴드 종단 키트에는 어떤 재료가 포함되어 있나요?

일반적인 실드 종단 키트에는 구리 테이프,구리 브레이드,스테인리스 스프링 클램프,호일, 열수축 튜브가 포함될 수 있습니다. 환경 변화를 견딜 수 있는 적절하고 신뢰할 수 있는 실드 종단을 달성하는 데 필요한 구성 요소입니다.

왜 구리 테이프 방패 VFD 케이블을 이용합니까?

구리 테이프 보호된 VFD 케이블은 전자기 간섭에 대하여 우수한 보호해주기를 위해 근본적입니다. 변하기 쉬운 빈도 드라이브에 가까운 위치를 알아낸 커뮤니케이션과 통제 장비와 관련되었던 그 신청에 있는 신호 완전성을 지키는 것이 중요합니다.

종단 키트는 케이블 글랜드와 함께 사용됩니까?

예,종단 키트를 케이블 글랜드와 결합하여 사용하여 케이블 진입점을 확보하고 실드 효과를 강화할 수 있습니다. 이는 실드 무결성을 보존하고 습기와 오염 물질이 도관으로 유입되는 것을 방지합니다.

VFD 케이블 애플리케이션에서 저임피던스 경로의 역할은 무엇입니까?

VFD 케이블 어플리케이션에서는 이러한 간섭과 전압 스파이크가 모터에 지지되는 것을 방지하기 위해 낮은 임피던스 경로가 필요합니다. 따라서 낮은 임피던스 경로는 쉴드를 통해 인버터로 원치 않는 전류를 다시 전달하므로 모터 베어링을 보호합니다.

구리 테이프 쉴드가 어떻게 VFD 시스템 성능을 향상시키나요?

구리 테이프는 전기 소음에 대한 최고의 장벽 중 하나를 제공하고 공통 모드 전류가 효율적으로 처리되도록 하여 모터 및 제어 장비의 제어되지 않은 변동으로 인해 손해를 입을 위험이 있으므로 더 나은 VFD 시스템 성능을 보호합니다.

북미에서 VFD 케이블 종단 키트를 어디에서 구입합니까?

각종 전기 분배자는 판매를 VFD 케이블 종료 장비를 제공합니다; 이 상점은 온라인 또는 육체적이고 북아메리카의 맞은편에 있을지도 모릅니다. Servicedrive® 또는 다른 유명한 상표의 그들 같이 좋은 품질의 제품을 판매하는 평판 좋은 분배자를 선택하는 것이 더 현명합니다.
