스크린이 포함된 유연한 제어 케이블
산업 자동화에 적합한 유연하고 내유성 및 차폐 기능을 갖춘 제품
- 작동 전압 : 300/500V (0.5mm² 이상 단면용) / 300V (0.5mm² 미만 단면용)
- 테스트 전압: 1200V / 2500V
- 온도 범위 :
- 설치 오류 수정: + 30 ° C에 -80 °의 C
- 플렉싱 애플리케이션: + 5 ° C에 -70 °의 C
- 최소 굽힘 반경:
- 결정된: 4 x 케이블 외경(OD)
- 구부리기: 7.5 x 케이블 외경(OD)
- 절연 저항 : > 20 MΩ x km
- 맞춤형 솔루션을 통한 빠른 시료 처리
- 고품질 재료
- 합리적인 가격 옵션
- 글로벌 배송
- 더 나은 데이터 보호를 위해 모든 업로드가 안전한지 확인하세요.
평균 최소 30% 절약
-
제품 설명
스크린이 내장된 유연한 제어 케이블: 제품 설명 및 사양
당사의 유연 차폐 제어 케이블은 전자기 간섭(EMI)이 발생하는 환경에서도 정밀한 신호 전송을 위해 설계되었습니다. 고품질 구리선 편조 차폐를 특징으로 하는 이 케이블은 산업 자동화, 제어 패널 및 공작 기계에 안정적인 연결을 보장합니다.
-
장점
스크린이 내장된 유연한 제어 케이블: 장점 및 특징
EMC 최적화: 높은 커버리지의 주석 도금 구리 편조는 전기적 노이즈와 누화를 효과적으로 중화시켜 탁월한 신호 무결성을 보장합니다.
높은 유연성 : 좁거나 복잡한 구조의 인클로저 내에서 손쉬운 배선 및 설치를 위해 정밀한 구리 연선으로 설계되었습니다.
기계적 내구성: 기계적 스트레스와 가혹한 환경 조건을 견딜 수 있도록 견고하고 습기에 강한 PVC 외피로 둘러싸여 있습니다.
인증된 안전: 완벽하게 준수 DIN VDE 0295 5등급 IEC 60228 안정적인 산업 성능을 위한 표준.
스크린 인증서가 포함된 유연한 제어 케이블

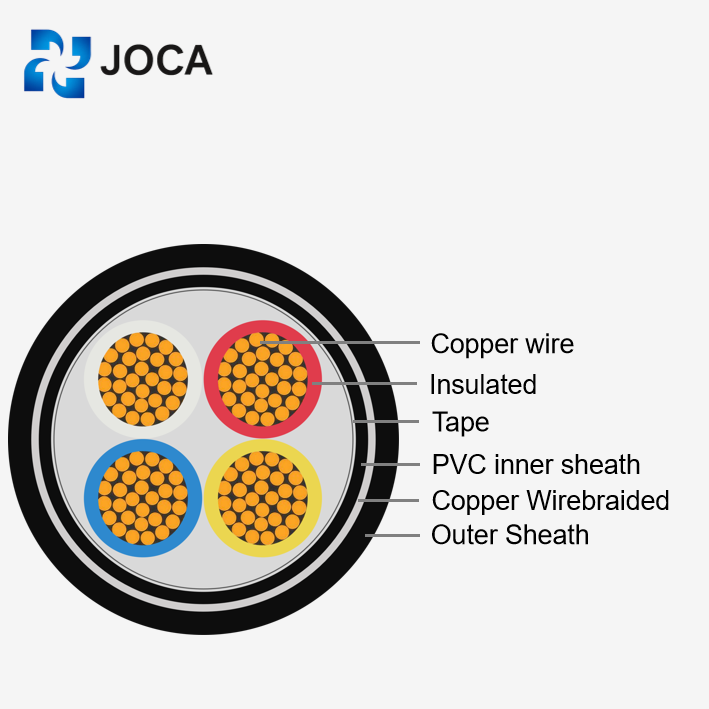

| 속성 | 스펙 |
|---|---|
| 지휘자 | 유연한 구리선 |
| 격리 | PVC |
| 식별 | 절연체의 색상이 다르거나 검정색 절연체 표면에 흰색 숫자가 인쇄되어 있습니다. |
| 필러 | 적합한 필러 |
| 바인딩 테이프 | 폴리에스터 테이프 |
| 내부 덮개 | PVC |
| 케이블 스크린 | 구리선으로 엮은 |
| 외장 | PVC |
| 정격 전압(<0.5mm²) | 단면적 <0.5mm² 300/300V |
| 정격 전압(0.5mm²) | 0.5mm² 300/500V |
| 시험 전압 | 2000V |
| 온도 범위 | -10~+70°C (더 넓은 온도 범위도 주문 제작 가능) |
| 굽힘 반경 | 7.5xD (모바일 설치) |
| 표준 | IEC502, IEC332-3 |
치수/매개변수
| 치수 (N x mm^2) | 외경 (mm) | 구리 무게(kg/km) | 케이블 무게 (kg/km) (대략) |
|---|---|---|---|
| 2 x 0.5 | 5.3 | 32 | 45 |
| 3 x 0.5 | 5.6 | 39 | 55 |
| 4 x 0.5 | 6.3 | 46 | 61 |
| 5 x 0.5 | 6.6 | 52 | 74 |
| 6 x 0.5 | 7.2 | 66 | 89 |
| 7 x 0.5 | 7.6 | 68 | 98 |
| 8 x 0.5 | 8.3 | 80 | 117 |
| 10 x 0.5 | 9 | 81 | 135 |
| 12 x 0.5 | 9.5 | 117 | 157 |
| 14 x 0.5 | 10.4 | 122 | 190 |
| 16 x 0.5 | 11.2 | 123 | 210 |
| 18 x 0.5 | 11 | 156 | 217 |
| 20 x 0.5 | 11.8 | 173 | 240 |
| 21 x 0.5 | 12.3 | 189 | 250 |
| 24 x 0.5 | 13 | 236 | 300 |
| 25 x 0.5 | 13.6 | 250 | 314 |
| 30 x 0.5 | 14 | 297 | 360 |
| 32 x 0.5 | 15.2 | 301 | 425 |
-
제어 케이블의 생산 공정
제어 케이블은 PVC 밀도를 높이기 위해 압력 압출 방식으로 제조됩니다. 품질 관리는 표준 측정 기준을 넘어, 모든 생산 로트에 대해 필수적인 내유성 및 굽힘 테스트를 실시합니다. 이를 통해 IEC 규격에 따른 실제 성능을 검증하고, 실제 자동화 환경에서의 내구성을 보장합니다.
선적을 위한 포장
다양한 운송 요구 사항을 충족하기 위해 사용할 수 있는 다양한 포장 방법이 있습니다.
더 궁금한 점이 있으신가요?
Q: 이 제품과 더 저렴한 비차폐 케이블의 실제 차이점은 무엇인가요?
A: 차폐되지 않은 케이블을 열린 창문에 비유해 보세요. 노이즈가 그대로 들어옵니다. 모터나 VFD 근처에 그런 케이블을 설치하면 신호가 끊길 겁니다. 하지만 이 케이블은 금속 차폐층이 있습니다. 구리 끈 전선을 감싸는 겁니다. 마치 새장처럼 작용하죠. 노이즈가 차폐막에 부딪히면 거기서 멈춥니다. 그러니 데이터 안정성이 중요하다면 차폐에 소홀히 하지 마세요.
질문: 왜 알루미늄 호일 대신 구리 브레이드를 사용하나요?
A: 정전기 방지용으로는 알루미늄 호일이 괜찮지만, 쉽게 찢어집니다. 정말입니다. 설치 중에 호일로 차폐된 케이블을 몇 번만 구부려도 내부의 호일이 갈라져서 보호 기능이 사라집니다. 저희 제품은 다릅니다. 꼬인 구리 이것은 실제 직조 와이어입니다. 잘 휘어지고 내구성이 뛰어납니다. 그래서 우리가 이것을 사용하는 것입니다.
질문: 이 장치를 움직이는 드래그 체인(로봇 팔) 안에 넣을 수 있나요?
A: 추천하지 않습니다. 진동에는 잘 견디지만, 24시간 내내 고속으로 굽힘이 계속되는 환경에는 적합하지 않습니다. 결국 마모될 겁니다. 로봇 팔에는 당사의 특수 "고유연성 체인" 케이블이 필요합니다. 그냥 가만히 있는 일반 기계 배선에는 이 제품이 딱 좋습니다.
질문: 주황색 재킷은 야외에서 입어도 괜찮을까요?
A: 안 돼요. 절대 안 됩니다. 주황색 PVC는 작업장 내부의 기름이나 화학 물질 보관에는 좋지만, 햇볕에 심하게 손상됩니다. 자외선 때문에 일반 PVC는 몇 달 만에 부서지기 쉬워집니다. 야외에서 사용해야 한다면 다른 재질을 문의하세요. 검정색 자외선 차단 대신 버전을 사용하세요.
질문: 피복을 벗기기 어렵나요? 일부 차폐 케이블은 벗기기가 정말 힘들어요.
A: 그 문제를 해결했습니다. 전선 피복이 내부 전선에 달라붙는 경우가 있잖아요? 저희는 그 사이에 특수 "접착" 층을 넣었습니다. 그래서 피복을 벗기면 피복이 깔끔하게 분리됩니다. 전기기사분들이 시간 절약에 감사해하실 겁니다.
질문: 이 장치에 어떤 전압을 흘릴 수 있나요?
A: 이 제품은 다음과 같은 등급으로 평가되었습니다. 300V에서 500V두께에 따라 다릅니다. 기본적으로 모든 표준 제어 신호와 센서 전원을 문제없이 처리합니다. 다만 대형 기계의 주 전원선으로 사용하지 마십시오. 시스템의 "두뇌" 역할을 하는 것이지, "근육" 역할을 하는 것이 아닙니다.
질문: 다른 색상으로 구할 수 있나요? 주황색은 싫어요.
A: 네, 저희는 항상 맞춤 제작을 하고 있습니다. 주황색은 시인성이 가장 좋아서 많이 사용되는 색상이지만, 기계 색상에 맞춰 회색, 검정색, 파란색이 필요하시면 말씀해 주세요. 충분한 수량을 주문하시면 회사 이름도 측면에 인쇄해 드릴 수 있습니다.
질문: 샘플을 먼저 받아볼 수 있을까요?
A: 물론이죠. 저도 직접 보지 않고는 케이블을 사지 않아요. 주소를 알려주시면 짧은 샘플을 보내드리겠습니다. 대량 주문 전에 직접 유연성과 구리 품질을 확인해 보셔야 하니까요.
