Eerst en vooral het kunnen bedraden van een enkelpolige lichtschakelaar is een essentiële vaardigheid die elke huiselektricien moet proberen onder de knie te krijgen Elke vurige doe-het-zelver of initiator in het leren van elektrisch werk moet een goed begrip hebben van het bedraden van dit type schakelaar als middel om verlichtingsarmaturen in huis te laten werken Deze gids neemt je mee door het proces, waarbij de veiligheid en duidelijkheid bij elke stap behouden blijven Van het selecteren van de juiste tools tot het maken van uw verbindingen, u zal alles geleerd worden wat u nodig hebt om een pro te worden in eenpolige lichtschakelaar installatie.
Critical Safety Notice
Schakel altijd de stroom uit bij de stroomonderbreker voordat u een elektrische werkzaamheden start Gebruik een spanningstester om te bevestigen dat er geen stroom aanwezig is Als u niet zeker bent van enig aspect van elektrische werkzaamheden, raadpleeg dan een erkende elektricien. Elektrische werkzaamheden kunnen gevaarlijk zijn en vereisen mogelijk vergunningen, afhankelijk van uw lokale codes.
De Single-Pole Switch begrijpen
Het is de belangrijkste gemeenschappelijke en eenvoudige schakelaar geïnstalleerd in een huis Het is bedoeld om een enkele verlichtingsarmatuur of stopcontact van één plaats te controleren Een eenpolige schakelaar wordt gehouden verschillend van andere complexe schakelaars, met één terminal voor de inkomende hete draad en één voor de uitgaande hete draad die naar de verlichtingsarmatuur gaat In feite zou het de eenvoudigste schakelaar, gelabeld “ON” en “OFF,” zijn die de verlichting vanaf een enkele locatie in een eenvoudige opstelling regelt.
Wat is een Single Pole Switch?
Een enkelpolige schakelaar is een eenvoudige elektrische schakelaar die de stroom naar de belasting vanaf een locatie regelt, Het heeft twee aansluitingen, één voor de inkomende “” draad en één voor het uitschakelen naar het bestuurde apparaat Algemeen gemarkeerde “ en ”OFF,“, ”OFF,” worden meestal toegepast in basisverlichting of elektrische configuraties en zijn gemakkelijk om mee te werken en te identificeren.
Hoe werkt een Single-Pole Switch?
Omdat het een schakelaar is die de stroomstroom in een circuit onderbreekt of herstelt, voltooit een enkelpolige schakelaar, wanneer deze naar de “ON”-positie wordt omgedraaid, het circuit door de binnenkomende “-draad intern aan te sluiten op de uitgaande draad, waardoor de bedrading die naar het apparaat leidt, zoals een verlichtingsarmatuur of apparaat, wordt bekrachtigd. Terwijl de schakelaar naar ” wordt gedraaid, wordt deze verbinding verbroken en stopt de elektriciteit dus met stromen.
Eenvoudig ontwerp vertaalt zich in een grote betrouwbaarheid op een enkelpolige schakelaar Met behulp van een hendel binnenin gekoppeld met de contacten, zorgt de schakelaar voor een soepele en positieve werking. Meestal zullen deze schakelaars, wanneer ze geschikt zijn voor 15 en 20 ampère, een vermogen hebben dat varieert van 120 volt tot 277 volt in minder gebruikelijke toepassingen. Op deze manier is de schakelaar nuttig in residentiële en commerciële circuits met laag vermogen.
Toepassingen van Single-Pole Switches
Eenpolige schakeltoepassingen zijn vrij talrijk en gediversifieerd in residentiële, commerciële en industriële gebieden, vanwege hun eenvoud en effectiviteit:
- Woongebruik: Huishoudelijke verlichtingscircuits, inclusief plafondlampen, tafellampen en wandarmaturen
- Badkamer- en keukentoepassingen: Controleer uitlaatventilatoren of kleine apparaten zoals afvalverwijderingen
- Commerciële gebouwen: Bedien de verlichting op individuele werkstations, kleine machines of accentverlichting
- Educatieve en winkelruimtes: Klaslokalen, kleine kantoorruimtes of displays in winkels
Industrie-inzicht: Volgens recent onderzoek uit de industrie behoren enkelpolige schakelaars tot de populairste elektrische artikelen, waarvan er jaarlijks miljoenen over de hele wereld worden geïnstalleerd. Er is een sterke stijging van de vraag doordat ze compatibel zijn met LED-technologie en andere energiezuinige verlichting. Sterker nog, sommige van de nieuwste generatie enkelpolige schakelaars zijn nu voorzien van intelligente functies zoals dimbediening en integratie met smart home-systemen die energiebesparingen en gemak bieden aan eindgebruikers.

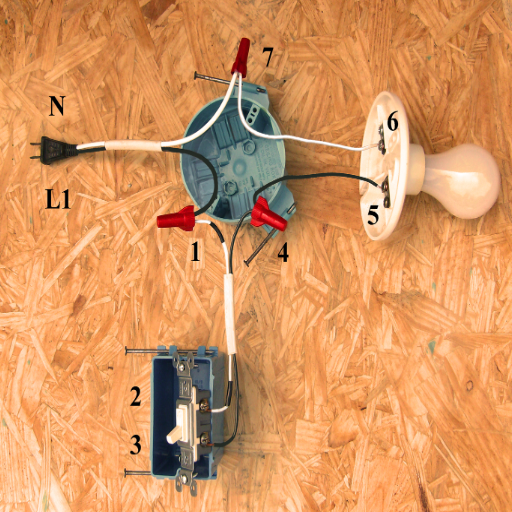

Elektrische circuits begrijpen
Elektrische circuits zijn slechts het benutten van elektriciteit om een bepaald apparaat of apparaat te bereiken. In een zeer basale vorm zal een circuit bestaan uit een stroombron (zoals een batterij), een stel geleiders waarmee de elektriciteit (draden) kan worden getransporteerd, een belasting (zoals een elektrische lamp), en soms kan er een schakelaar zijn om de stroom te regelen. Het zal werken als een open lus die de stroom voor altijd kan behouden, op voorwaarde dat deze gesloten is.
Afhankelijk van de aard zijn de soorten elektrische circuits parallelle en serieschakeling In serieschakeling zijn alle componenten end-to-end verbonden, wat betekent dat de stroom door elk onderdeel achter elkaar gaat, als een bepaald onderdeel in een serieschakeling niet goed functioneert, wordt het hele circuit verstoord. Integendeel, parallelle circuits verbinden componenten over meerdere takken waardoor stroom langs afzonderlijke paden kan passeren, zodat deze circuits het mogelijk maken om in de rest van een vertakking te functioneren als één vertakking uitvalt.
Een ander basisconcept dat nuttig is bij het begrijpen van elektrische circuits is dat van spanning, stroom en weerstand, die de Wet van Ohm volgen (V = I × R) Problemen met spanning laten de elektrische lading stromen; een stroom is een werkelijke stroom van elektronen; weerstand is de tegenstelling tot de stroom van die stroom Door deze principes te kennen, kan men zowel bestaande elektrische systemen oplossen als veilig een goed elektrisch systeem ontwerpen.
Gereedschappen en materialen nodig
Een goed uitgeruste gereedschapskist is de essentie van een nauwe ontmoeting met de wereld van enkelpolige lichtschakelaarbedrading, waardoor de efficiëntie en veiligheid tijdens het proces worden verhoogd
Schroevendraaier (Flathead en Phillips)
Ze verwijderen schroeven en bevestigen de schakelaar, samen met de afdekplaat. Het merendeel van de schakelaars is zo ontworpen dat een kruiskopschroevendraaier toepasbaar is, maar een platte kop kan van pas komen bij zijwaartse aanpassingen van klemschroeven.
Wire Strippers
Een isolatielaag wordt van de draden gestript tijdens het maken van deze verbindingen Zorg ervoor dat de stripper geschikt is voor de draadmeter (gewoonlijk 14 of 12 AWG voor verlichtingscircuits).
Voltage Tester
Zonder dit kan men zichzelf geen echt veilig persoon noemen als men met elektriciteit werkt Het controleert of het circuit onder spanning staat; draden moeten elke keer worden getest voordat er iets aan wordt gedaan om accidentele elektrische schokken te voorkomen.
Elektrische Tape
Handig voor het isoleren van draadverbindingen of als extra bescherming rond terminals.
Draadmoeren/connectoren
Ze fungeren als de verbindings - en isolatiemiddelen voor draaduiteinden Kies een adequate connector afhankelijk van het aantal draden en de meter die moet worden aangesloten.
Vervangingsschakelaar
Een enkelpolige schakelaar moet compatibel zijn met uw systeem De meeste huiscircuits hebben een nominaal vermogen van 120 volt en werken met standaardschakelaars.
Extra Vereiste Artikelen
- Afdekplaat: Of het nu een nieuwe of een bestaande afdekplaat is, deze zal de installatie voltooien en de schakelaar beschermen
- Draadsnijder: Voor het op lengte snijden van draden tijdens aanpassingen
- Naald-neustangers: Het beste voor het buigen van draden in de haakvorm die nodig is om aan schroefklemmen te bevestigen
- Toegang tot het stroomonderbrekerpaneel: Voor het uitschakelen van de stroom en het vervolgens herstellen na installatie Label circuits van tevoren voor de duidelijkheid

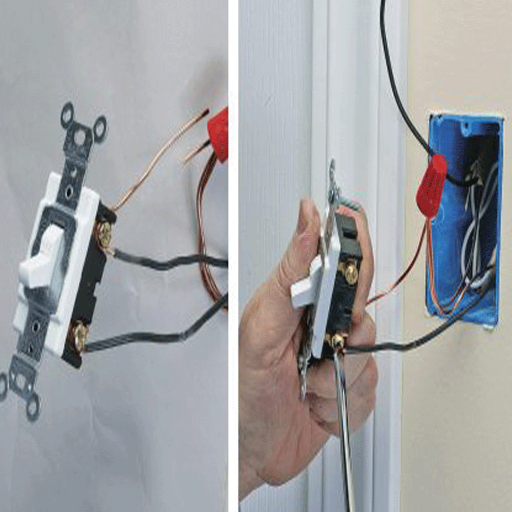

Veiligheidsmaatregelen bij bedrading
Essentiële veiligheidsmaatregelen
Tot aan strikte veiligheidsnormen kunnen zich ongevallen voordoen als een zorgketen buiten beschouwing wordt gelaten. De belangrijkste maatregelen worden hieronder beschreven als het meest relevant beschouwd door de huidige aanbevelingen en beste praktijken van de sector:
Macht en Elektrische Veiligheid
| Veiligheidsmaatregel | Beschrijving | Waarom het belangrijk is |
|---|---|---|
| Power Off bij Source | Schakel altijd de stroom uit op het paneel van de stroomonderbreker voordat u met het werk begint Gebruik een spanningstester om geen stroom te bevestigen. | Voorkomt elektrische schokken en elektrocutie |
| Gebruik beschermende uitrusting | Draag geïsoleerde handschoenen en veiligheidsbril om elektrische schokken en vonken te voorkomen. | Beschermt tegen letsel door elektrische ongevallen |
| Controleer gereedschap en uitrusting | Zorg ervoor dat gereedschappen geschikt zijn voor elektrisch werk en in goede staat verkeren. | Defecte gereedschappen kunnen kortsluiting of inconsistente verbindingen veroorzaken |
| Werk in droge omgevingen | Werk nooit in vochtige of vochtige omgevingen. | Water en elektriciteit zorgen voor dodelijke combinaties |
Circuit- en code-naleving
- Ken de belastingslimieten van circuits: Bij overbelasting worden stroomkringen warm en vormen een groot risico op brand Volg altijd elektrische codes op circuits en apparaten met maximale versterkers
- Observeer kabelkleurcodes: Gebruik standaard bedradingscodes omdat ze onder spanning staande, neutrale en aardingsdraden aangeven om geen verkeerde verbindingen te maken. Zwarte of rode draden duiden meestal op “hot,” wit is “neutraal,” en groen of blank koper is voor aarding
- Vermijd overbelaste uitlaten: Breng de elektrische belasting over stopcontacten en circuits in evenwicht, voornamelijk wanneer de vraag hoog is, om overmatige temperatuur of uitschakeling van stroomonderbrekers te voorkomen
- Gebruik GFCI Outlets in vochtige gebieden: Onderbrekers van aardfoutcircuits (GFCI's) zijn een must in plaatsen zoals badkamers, keukens en buitenshuis
- Blijf op de hoogte van lokale elektrische codes: Leer de bouwvoorschriften en normen van uw regio voor bedradingsmethoden die de veiligheid en beveiliging bevorderen
Emergency Preparedness
- Heb een brandblusser in de buurt: Bewaar één brandblusser van klasse C die elektrische branden veilig kan verwerken
- Informeer leden van het huishouden: Laat iedereen in huis weten dat de stroom uitvalt, vooral als u elektrische reparaties of onderhoud uitvoert
Hoe u veilig de stroom kunt uitschakelen
Stapsgewijs Power Shutdown-proces
- Zoek het hoofdbrekerpaneel: Vind het elektrische hoofdpaneel van het huis, meestal in kelders, garages of bijkeukens. Hier bevinden zich de stroomonderbrekers, inclusief de hoofdonderbreker die de stroom voor het hele pand regelt. Zorg voor vrije ruimte rondom voor gemakkelijke toegang.
- Individuele stroomonderbrekers uitschakelen: Om plotselinge stroomstoten te voorkomen die kunnen optreden wanneer de stroom later wordt hersteld, worden de individuele stroomonderbrekers uitgeschakeld voordat de hoofdonderbreker wordt uitgeschakeld. Dit is om elk apparaat of apparaat dat op het systeem is aangesloten te beschermen.
- Zet de hoofdbreker uit: Zoek naar de hoofdonderbreker, die meestal de grotere schakelaar aan de boven - of onderkant van het paneel is, en plaats deze in de “off”-positie Controleer de uitschakeling door de licht - of spanningstester in een stopcontact te observeren.
- Informeer leden van het huishouden: Laat iedereen in huis weten dat de stroom uit zal staan, vooral als u elektrische reparaties of onderhoud gaat uitvoeren Dit verhoogt de veiligheid en vermindert verwarring.
- Herstel de stroom veilig: Schakel bij het herstellen van de stroom eerst de hoofdonderbreker in en schakel vervolgens elke stroomonderbreker één voor één in. Dit voorkomt overbelasting of kan de apparaten die worden bekrachtigd beschadigen.
Stappen om een enkelpolige lichtschakelaar te bedraden
Stap 1: Schakel de stroom uit
Zoek de stroomonderbreker voor de lichtschakelaar en schakel deze uit Bevestig door de spanning te testen dat er geen stroom aanwezig is.
Stap 2: Verwijder de Oude Schakelaar
Verwijder de afdekplaat van de schakelaar door deze los te draaien Verwijder de bestaande schakelaar door deze los te draaien Trek hem heel voorzichtig naar buiten om bij de bedrading te komen.
Stap 3: Controleer de Draden
Controleer welke draden op de oude schakelaar waren aangesloten Meestal is er een zwarte “hot” draad, in sommige gevallen een witte “neutral” draad, en een kale of groen gekleurde aarddraad Zorg dat de draden intact zijn.
Stap 4: De draden voorbereiden
Zodra de draden zijn voorbereid om te worden geïnstalleerd, moet de stroom bij de onderbreker worden uitgeschakeld als dit nog niet het geval is. Er moet een spanningstester worden gebruikt om ervoor te zorgen dat er geen spanning is. Strip nu ongeveer 3⁄4 inch van de uiteinden van elke draad met draadstrips. Identificeer de rode of rode draad meestal; identificeer de aardewitte draad; en identificeer de aarde meestal groen of kaal koper. Als u oud of gerafeld bent, knipt u de draaduiteinden af, dan maakt u de draadisolatie bloot om de draad weer bloot te leggen. Ten slotte, strek de gestripte draaduiteinden of pak ze vast met naaldneustangen om kleine haakjes te maken voor bevestiging stevig aan de schakelaars.
Stap 5: De Draden aansluiten op de Schakelaar
Sequentie van draadverbinding
- Bevestig de aarddraad: Begin met het bevestigen van de aarddraad (groen of kaal koper) aan de groene aardingsschroef op de schakelaar Het moet zeer strak zijn om een uitstekende verbinding te garanderen.
- Bevestig de neutrale draad: Als uw schakelaar een neutrale verbinding nodig heeft (bijvoorbeeld voor slimme schakelaars), sluit u de witte neutrale draad aan op de daarvoor bestemde aansluiting. Sommige reguliere schakelaars hebben geen neutrale draad nodig; in dit geval sluit u de draad stevig af met een draadmoer.
- Bevestig de hete draad (en): Identificeer de hete draad, die meestal zwart of rood is Bevestig deze aan de terminal gemarkeerd gemeenschappelijk of degene aangewezen voor de ingang van de stroom In een driewegschakelaar, bevestig de andere draden van de reiziger (gewoonlijk zwart of rood) aan de terminals van de reiziger Zorg ervoor dat u het bedradingsschema voor de schakelaar zorgvuldig volgt.
- Zorg ervoor dat alle verbindingen strak zijn: Zodra alle draden zijn aangesloten op de overeenkomstige aansluitingen, zorg ervoor dat de schroeven goed worden vastgedraaid Laat geen enkele draad buiten de aansluitklemmen bloot.
- Controleer alles opnieuw: Controleer alle aansluitingen op hun juistheid en bevestig ze stevig Schik de draden mooi in de doos om ze niet te knijpen of te beschadigen.
Stap 6: Maak de schakelaar vast
Duw de draden heel voorzichtig terug in de elektriciteitskast en bevestig de nieuwe schakelaar met behulp van de schroeven in de doos.
Stap 7: Bevestig de Dekplaat
Leg de plaat over de schakelaar en maak hem vast met de schroeven.
Stap 8: Stroomherstel en testen
Zet de onderbrekerschakelaar weer aan en controleer of de schakelaar goed werkt.
Testen van de Verbinding
Zodra de installatie is voltooid, zorg ervoor dat alle draden volledig zijn beveiligd en goed zijn aangesloten Volg de onderstaande stappen om de verbinding te testen.
Testproces
- Herstel stroom: Zet uw stroomonderbreker of stroombron aan, waardoor het circuit van stroom wordt voorzien.
- Controleer op functionaliteit: Bedien de schakelaar om te controleren of deze correct werkt Voor een eenvoudige aan/uit-schakelaar moeten we de armatuur of het apparaat dat is aangesloten, kunnen bedienen of dimmen.
- Inspecteer op problemen: Er moeten afwijkingen worden waargenomen bij de schakelaarwerking, zoals flikkerende lichten of warmte die daaruit komt, een brandende geur of een zoemend geluid. Dit kan wijzen op een mogelijk bedradingsprobleem.
- Bevestig veiligheid: Als deze problemen allemaal ontbreken, zorg er dan voor dat de schakelplaat stevig wordt vastgemaakt, zodat er geen draden of componenten zichtbaar zijn. Als er een fout is, schakel dan de hoofdstroom uit om de bedrading opnieuw te controleren of roep professionele hulp in van een elektricien.
Definitieve testen garanderen dat uw installatie veilig is en goed wordt uitgevoerd, waardoor een zeer sterke verbinding wordt gegarandeerd Zet veiligheid altijd voorop en behandel snel eventuele problemen die zich voordoen.
Beschermende uitrusting gebruiken tijdens de bedrading
De primaire overweging bij het omgaan met elektrische draden is om je klaar te maken voor de veiligheid:
| Beschermende apparatuur | Doel | Veiligheidsvoordeel |
|---|---|---|
| Geïsoleerde Rubber Handschoenen | Beschermen tegen elektrische schokken | Essentieel voor reparatie - of onderhoudswerkzaamheden |
| Veiligheidsbril | Bescherm tegen vonken of puin | Schild ogen af van onbedoelde kortsluitingen |
| Niet-geleidend schoeisel | Schoenen met rubberen zolen voorkomen aarding | Voorkomt aarding van de elektrische bron |
| Vlambestendige kleding | Minimaliseer het brandrisico door bogen of vonken | Vermindert letsel door elektrische incidenten |
Controleer altijd of uw veiligheidsuitrusting is goedgekeurd voor gebruik door veiligheidsinstanties en onderzoek de apparatuur vóór gebruik op eventuele schade. Eventuele bedradingswerkzaamheden die gepaard gaan met de juiste beschermende uitrusting en voorzichtigheid veroorzaken geen ongelukken.

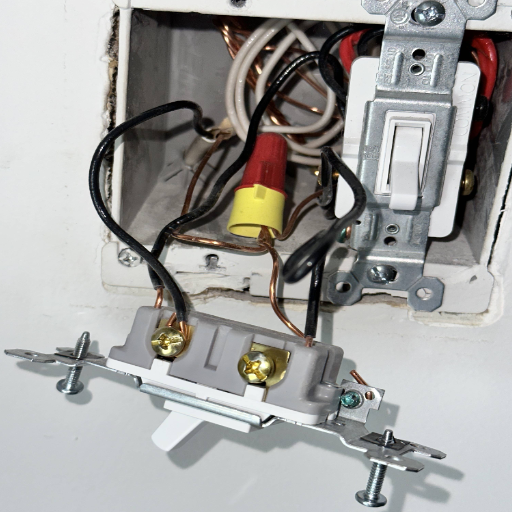

Problemen oplossen Veelvoorkomende problemen
Bedradingsproblemen identificeren
Vroegtijdige herkenning van bedradingsproblemen zorgt ervoor dat iemand zichzelf niet blootstelt aan potentiële gevaren en heel veel geld uitgeeft aan reparaties Op basis van deskundig advies zijn veel voorkomende symptomen en oplossingen waarmee rekening moet worden gehouden
Gemeenschappelijke elektrische problemen en oplossingen
Flikkerende of dimmende lichten
Oorzaak: Een losse draad of overbelast circuit kan dit veroorzaken.
Oplossing: Onderzoek de armaturen voor een goede verbinding en werklastverdeling tussen circuits.
Circuit Breakers Trip Heel Vaak
Oorzaak: Meestal overbelaste of kortgesloten circuits.
Oplossing: Ontdek welke apparaten overmatige belasting veroorzaken en maak aanpassingen Zorg ervoor dat er geen gebroken draden zijn.
Warme of verkleurde Outlets en Switches
Oorzaak: Losse bedrading, overbelast stopcontact of defect apparaat.
Oplossing: Schakel de stroom onmiddellijk uit en los het probleem op om brandincidenten te voorkomen.
Zoemende of krakende geluiden
Oorzaak: Gevaarlijke bedradingsproblemen, zoals losse verbindingen.
Oplossing: Stop onmiddellijk met het gebruik van de outlet en roep professionele hulp in.
Brandende geur of schroeiplekken
Oorzaak: Oververhitting of mogelijke brandincidenten.
Oplossing: Schakel alles onmiddellijk uit met de hoofdstroomschakelaar en bel een elektricien.
Het bevestigen van een niet-responsieve lichtschakelaar
Volg bij het omgaan met een niet-reagerende switch deze reeks voor probleemoplossing:
- Controleer de gloeilamp: Controleer of het moet worden gewijzigd
- Controleer de stroomonderbreker: Bepaal of het is gestruikeld
- Inspecteer de schakelaarbedrading: Kijk achter de schakelaar voor eventuele losse bedrading of aansluitingen, nadat u ervoor heeft gezorgd dat de stroom voor de veiligheid in de onderbrekerbox is uitgeschakeld
- Bel een professional: Als u het probleem niet kunt vinden of oplossen, is een erkende elektricien degene die professionele hulp inroept
Algemene aanpak voor probleemoplossing
Bij het oplossen van bedradingsproblemen, begin met het overwegen van symptomen van het probleem, zoals flikkerende lichten, uitschakelen van onderbrekers of uitlaten die niet werken Voor flikkerende lichten, begin met de lamp en het stopcontact, omdat losse of defecte lampen meestal de oorzaak van het probleem zijn. Als onderbrekers vaak struikelen, controleer dan of er sprake is van overbelasting en kortsluiting in het specifieke circuit, en herschik de belasting indien nodig. Bij stopcontacten die weigeren te werken, kan de GFCI-optie worden geactiveerd of kunnen er losse aansluitingen in het stopcontact zijn. Veiligheid eerst: zet de stroom uit naar de plaats die u gaat inspecteren of repareren. Als het probleem aanhoudt of te ingewikkeld is, wilt u mogelijk een erkende elektricien inschakelen voor een veilige en te repareren oplossing.
Elektrische veiligheid begrijpen
Elektrische veiligheid is erg belangrijk voor de preventie van incidenten en verwondingen evenals schade aan eigendommen Hier zijn enkele beknopte antwoorden op de kernprincipes gebaseerd op gemeenschappelijke informatie gevonden in verschillende toonaangevende bronnen:
Kernveiligheidsprincipes
- Uitschakelen Power: Sluit altijd de voeding van de hoofdstroomonderbreker af voordat u met elektrisch werk begint. Controleer met een spanningstester of het circuit niet is bekrachtigd
- Juiste gereedschappen en uitrusting: Voer elektrische taken uit met geïsoleerd gereedschap en apparatuur bedoeld voor elektrisch werk. Hierdoor worden de gevaren van elektrische schokken of schade geminimaliseerd
- Vermijd overbelasting van het circuit: Om oververhitting of brandgevaar te voorkomen, moet u de stroombehoeften van apparaten afstemmen op de compatibele stopcontacten
- Ken uw bedrading en verbindingen: Zorg ervoor dat u goede verbindingen heeft en gebruik een geschikt type draad voor de toepassing. Defecte bedrading staat bovenaan alle storingen en gevaren
- Houd kinderen veilig: Installeer afdekkingen voor veiligheidsuitlaten of veiligheidspluggen om te voorkomen dat kinderen aan levende elektrische onderdelen komen
- Ken uw expertise: Ken uw grenzen In complexe of risicovolle banen vraag of huur de diensten van een erkende elektricien in, zodat fouten niet alleen kostbaar maar ook gevaarlijk kunnen zijn
Final Safety Reminder
Door langs deze lijnen te werken, moet u zorgen voor een veiligere omgeving en het risico dat gepaard gaat met elektrisch werk verminderen. Het naleven van professionele begeleiding en lokale codes is de sleutel tot veiligheid en naleving op de lange termijn. Houd rekening met alle veiligheidsmaatregelen en gebruik hulpmiddelen die zijn ontworpen om met elektrische toepassingen te werken, zodat u het project gemakkelijk kunt voltooien. Voor grote of ingewikkelde elektrische projecten kunt u het beste professionele hulp zoeken.
Over het algemeen plaatsen hun veelzijdigheid, betaalbaarheid en gebruiksgemak in veel omgevingen enkelpolige schakelaars in een club van de essentiële componenten van elektrisch werk. Een andere gemakkelijke overweging bij installatie en onderhoud zijn enkelpolige schakelaars.Eenpolige schakelaars zijn gemaakt voor circuits waar verlichting of apparaten slechts op één locatie worden bediend, dus ze zijn perfect voor een éénkamerlicht of klein apparaat. Wanneer het correct wordt geïnstalleerd en elektrische codes volgt, garandeert het een jaar veilige en duurzame werking.
Referentiebronnen
“Verificatie van elektromagnetische essentiële verbinding”
“Ontwerp van EV Go: Kart Electrical System”
“Buitenverlichting Ontwerpprocesoptimalisatie”
Veelgestelde vragen (FAQ's)
Wat is eenpolige schakelaarbedrading?
Enkelpolige schakelaarbedrading zijn de elektrische aansluitingen die zijn bedoeld voor een enkelpolige lichtschakelaar die wordt gebruikt om één verlichtingsarmatuur of een groep armaturen vanaf één locatie te besturen. Deze configuraties omvatten doorgaans het isoleren van een warmcircuitdraad op de schakelaar en een witte draad voor neutrale verbindingen, en een aarddraad voor veiligheidsdoeleinden.
Hoe bedraad ik een enkelpolige lichtschakelaar?
Zorg ervoor dat u de stroomonderbreker voor de veiligheid uitschakelt voordat u een enkelpolige lichtschakelaar bedraadt Een van de schroefklemmen van de schakelaar moet worden bevestigd aan de zwartgekleurde draad, die als hete draad wordt gebruikt; de andere aansluiting moet dan indien nodig op de witte draad worden aangesloten. Om veiligheidsredenen moet de aardingsmuistaart worden gekoppeld aan de aardingsschroef van de schakelaar.
Kan ik in een elektrische doos van metaal een eenpolige schakelaar installeren?
Ja, de enkelpolige schakelaar kan in een metalen elektrische doos worden geïnstalleerd De metalen elektrische doos moet voor de veiligheid op de aarde van het circuit worden aangesloten Dit houdt in dat de aardingsdraden met een draadconnector aan de aardingsmoestaart in de doos worden bevestigd.
Wat is het verschil tussen een gewone lichtschakelaar en een dimmer?
Een gewone lichtschakelaar werkt om het licht eenvoudigweg uit of aan te zetten, terwijl een dimmer in staat is de hoeveelheid helderheid die wordt uitgezonden aan te passen. Bij het bedraden van een enkelpolige dimmer zullen de verbindingen enigszins lijken op het bedraden van een enkelpolige dimmerschakelaar, hoewel voor een bepaald type dimmer mogelijk extra draden nodig zijn.
Hoe identificeer ik de lus in de bedrading van de enkelpolige schakelaar?
De schakelaarlus in enkelpolige schakelaarbedrading heeft normaal gesproken de enkele schakelaar in controle van de armatuur De hete draad gaat van de stroombron naar de schakelaar en keert dan terug van de schakelaar naar de verlichtingsarmatuur Het identificeren van de lus vereist het traceren van de draden die zijn aangesloten op de schakelaar en het licht en ervoor zorgen dat ze correct zijn bedraad.
Wat moet ik in gedachten houden over de veiligheid tijdens het bedraden van een eenpolige schakelaar?
Schakel eerst de stroomonderbreker uit om elke mogelijkheid van schokken te vermijden Gebruik een spanningstester om te controleren of draden onder spanning staan of niet Sluit de aardingsdraad aan op de naakte aardingsdraad van de voedingskabel, en maak alle andere verbindingen zeer veilig om kortsluiting te voorkomen.
