Distanțarea corectă a pinoanelor de împământare a fost întotdeauna un aspect critic al oricărui sistem de împământare, dar este adesea fie înțeleasă greșit, fie trecută cu vederea în timpul instalării și proiectării. Toate tipurile de proiecte, fie ele rezidențiale, comerciale sau industriale, necesită cunoașterea principiilor de amplasare a pinoanelor de împământare pentru a face electricitatea mai sigură, mai fiabilă și mai eficientă. Acest articol examinează aspectele cheie ale... distanța dintre tijele de împământare, oferind îndrumări practice privind implementarea acestora, împreună cu recomandări de specialitate pentru proiectarea sistemelor de împământare care să îndeplinească atât cerințele de reglementare, cât și nevoile din lumea reală. Vor exista informații despre știința unei distanțe bune, precum și despre unele probleme și soluțiile acestora, de care trebuie să fiți conștienți pentru ca sistemul dumneavoastră să funcționeze eficient pentru a vă proteja.

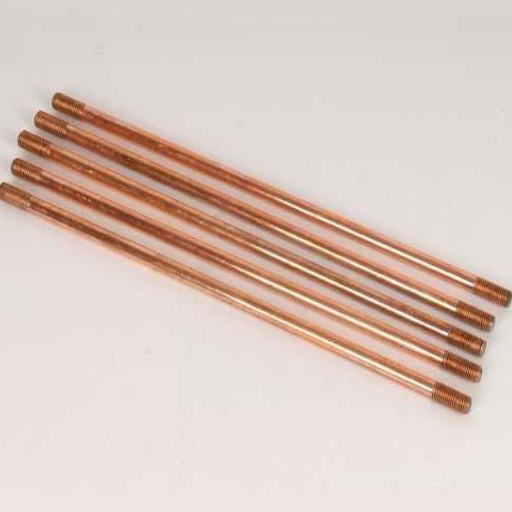

Înțelegerea tijelor de împământare
Tijele de împământare reprezintă unele dintre cele mai importante componente ale sistemelor de împământare electrică, deoarece permit o cantitate adecvată sau excesivă de electricitate, curenți de trăsnet sau curenți de defect în pământ. Acest lucru oferă siguranță sistemului electric împotriva șocurilor dăunătoare inerente acestuia sau minimizează deteriorarea echipamentelor. De obicei, tijele de împământare sunt fabricate din materiale conductive, cum ar fi cuprul sau oțelul galvanizat, care oferă o cale de rezistență scăzută pentru disiparea curentului electric. Instalarea corectă, atât în ceea ce privește adâncimea, cât și distanța dintre tijele de împământare, asigură performanțe optime și conformitatea cu cerințele emise de agențiile de reglementare.
Ce este o tijă de împământare?
O tijă de împământare este o componentă crucială a sistemului de împământare, concepută pentru a proteja clădirile și persoanele de supratensiuni și defecțiuni electrice. De obicei, acestea sunt fabricate din materiale cu conductivitate ridicată, cum ar fi cuprul sau oțelul galvanizat, și sunt introduse adânc în pământ pentru a crea o cale conductivă directă, cu rezistență redusă. Această cale permite disiparea în siguranță în pământ a excesului de electricitate provenită din surse precum trăsnetul, defecțiunile echipamentelor și supratensiuni.
Tijele de împământare se găsesc într-o gamă largă de dimensiuni. Diametrele variază în general de la 6 cm la 10 cm, iar lungimile tipice sunt de la 8 până la XNUMX metri. Plasarea sau instalarea la adâncimea corectă este crucială, deoarece majoritatea codurilor electrice naționale și regionale specifică o adâncime minimă de îngropare pentru a asigura o performanță adecvată de împământare. De exemplu, în SUA, Codul Electric Național (NEC) prevede ca tijele de împământare să fie înfipte la cel puțin XNUMX metri.
Utilitatea unei tije de împământare în disiparea curenților electrici depinde în mare măsură de condițiile solului, în special de umiditate și compoziția minerală. Solurile cu rezistivitate scăzută implică o conductivitate mai bună; cu toate acestea, solurile uscate sau cele stâncoase pot necesita uneori măsuri suplimentare de împământare, cum ar fi o tijă mai lungă sau o legătură suplimentară cu alți electrozi de împământare. Există, de asemenea, posibilitatea îmbunătățirii conductivității prin utilizarea de materiale de îmbunătățire a solului.
Acestea reprezintă o soluție de împământare extrem de eficientă care protejează clădirile, echipamentele electrice și oamenii împotriva pericolelor. Instalarea, inspecția și întreținerea corespunzătoare au garantat longevitatea lor și conformitatea cu standardele de siguranță, făcând astfel din pivoții de împământare o opțiune de siguranță principală în domeniul electric modern.
Importanța împământării în sistemele electrice
În ceea ce privește împământarea, sistemele electrice pot promova siguranța personală, pot preveni deteriorarea echipamentelor și pot asigura stabilitatea sistemului. Acestea ghidează în siguranță excesul de energie electrică în pământ în timpul supratensiunii, al trăsnetului sau al scurtcircuitelor. Absența unui sistem de împământare adecvat crește probabilitatea de electrocutare și pericol de incendiu.
Datele sugerează că aproape treizeci la sută din întreruperile industriale sunt cauzate de defecțiuni electrice atribuite unor sisteme de împământare necorespunzătoare sau insuficiente. Pe de altă parte, industriile cu sisteme de împământare de urgență susțin că aceste sisteme duc la mai puține timpi de nefuncționare a echipamentelor, obținând astfel o eficiență operațională și economii mai mari.
Dezvoltarea practicilor de împământare duce, de asemenea, la implementarea standardelor internaționale de siguranță, cum ar fi Codul Electric Național (NEC) și recomandările IEEE. De exemplu, în cazurile în care solul are o rezistivitate ridicată, se utilizează metode moderne de împământare care utilizează electrozi chimici de împământare și materiale de îmbunătățire a rezistivității pentru a oferi soluția optimă. Conform studiilor, aplicarea acestor tehnologii poate reduce rezistivitatea solului cu până la 80%, crescând astfel semnificativ fiabilitatea sistemului.
Împământarea este, de asemenea, crucială pentru buna funcționare a echipamentelor sensibile, inclusiv servere, dispozitive medicale și sisteme de telecomunicații. Împământarea corespunzătoare reduce EMI la un nivel care permite funcționarea corectă și protecția pe termen lung a echipamentelor valoroase. Aceste motive demonstrează că un sistem adecvat de împământare este o cerință de siguranță și o soluție accesibilă pentru a menține integritatea infrastructurii electrice moderne.
Tipuri de tije de împământare și utilizările lor
Metodele standard de galvanizare din industrie sunt de obicei aplicate, în funcție de situația obișnuită de aplicare, pentru a obține o împământare corespunzătoare și fiabilitatea sistemului. Printre tipuri se numără:
Tije de împământare cu cupru: Considerate cele mai durabile și cu conductivitate excelentă, tijele de împământare cu cupru sunt tije de oțel cu suprafața acoperită cu cupru. Aceste tije se bucură de rezistență la coroziune și sunt potrivite pentru instalare în majoritatea condițiilor de sol care necesită tratament pe termen lung în scopuri rezidențiale, comerciale și industriale.
Tije de împământare din oțel galvanizat: Considerate o alternativă ieftină, aceste tije sunt acoperite cu zinc pentru a preveni coroziunea. Tijele din oțel galvanizat sunt mai potrivite pentru utilizarea în locuri unde solul este necoroziv, deoarece durabilitatea lor este mai mică în comparație cu tijele lipite cu cupru.
Tije de împământare din oțel inoxidabil: Pentru o rezistență sporită la coroziune, aceste tije sunt preferate în prezența unor condiții agresive de sol sau a expunerii la substanțe chimice. Aplicarea lor se face în instalații unde longevitatea este o cerință cheie, cum ar fi în unitățile medicale și sistemele de telecomunicații.
Tije de împământare din cupru solid: Tijele de împământare din cupru solid au o conductivitate superioară și o rezistență la degradare. Acestea sunt utilizate de obicei în medii extrem de corozive și sunt costisitoare, limitându-le astfel aplicațiile practice la instalații specializate, cum ar fi substațiile electrice sau cele care implică o sensibilitate ridicată.
Diferitele tipuri de tije de împământare servesc unor scopuri distincte, adaptate la considerațiile de mediu și cerințele de performanță, asigurând că sistemele de împământare pot funcționa în siguranță și în mod adecvat într-o gamă largă de aplicații.

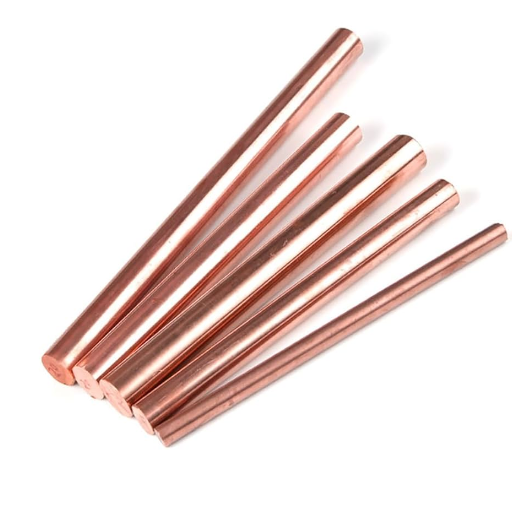

Instrucțiuni privind distanțarea tijelor de împământare
Distanțarea corectă este de o importanță capitală pentru o împământare corespunzătoare. În mod ideal, tijele de împământare sunt plasate la o distanță egală cu dublul lungimii lor pentru a evita interferențele dintre câmpurile lor electrice. De exemplu, dacă tijele au 16 metri lungime, atunci trebuie să fie distanțate la cel puțin XNUMX metri. Acest lucru protejează curenții de disipare a defectelor să pătrundă în pământ cu o eficiență mult mai mare, crescând în același timp performanța sistemului. Este întotdeauna recomandabil să consultați codurile și standardele locale pentru orice cerințe specifice privind distanțarea tijelor.
Regulamentele NEC privind distanțarea dintre tijele de împământare
Codul Electric Național (NEC) oferă instrucțiuni foarte stricte pentru a asigura siguranța și eficacitatea instalării pivoților de împământare. Conform articolului 250.53(A)(3) din NEC, se precizează că, dacă un singur pilon de împământare nu prezintă o rezistență la împământare de maximum 25 ohmi, atunci trebuie instalat cel puțin încă unul. În cazul utilizării a două sau mai multe pilone, trebuie menținută o distanță de cel puțin doi metri între fiecare pereche. Cu toate acestea, pentru a îmbunătăți randarea și a reduce interferențele dintre câmpurile conductive, distanța minimă recomandată dintre pilonii de împământare este, în general, egală cu lungimea pilonilor de împământare.
Prin urmare, presupunând că pilonii de împământare au o lungime de 10 metri, aceștia ar trebui distanțați la intervale de 10 metri sau mai mult pentru a preveni suprapunerea câmpurilor electrice, astfel încât curentul de defect să se poată disipa liber în pământ. O distanțare adecvată oferă un sistem de împământare mai bun și mai fiabil, care, la rândul său, prezintă mai puține riscuri pentru aparat și personalul atașat la acesta.
Rețineți întotdeauna că și condițiile solului afectează rezistența tijei de împământare. Solul rezistent, cum ar fi cel nisipos sau stâncos, poate necesita alte tije sau tije mai lungi pentru conformitate. Coduri stricte pot fi aplicate local sau de către companiile de utilități; prin urmare, verificați întotdeauna codurile jurisdicționale în timpul planificării și instalării.
Distanțe recomandate pentru tijele de împământare
Distanța recomandată între două tije de împământare este, de obicei, egală cu dublul lungimii lor. Așadar, dacă utilizați tije de 8 metri, o distanță de 16 metri va fi cerința minimă. Această distanță asigură că sistemele de împământare nu interferează, menținând rezistența generală a sistemului la minimum.
Cercetările și practicile industriale sugerează că amplasarea prea apropiată a tijelor de împământare poate duce la suprapunerea câmpurilor electrice ale acestora și la diminuarea eficacității acestora. Rezistența solului înconjurător joacă, de asemenea, un rol crucial în determinarea distanței optime. În solurile cu rezistivitate scăzută, cum ar fi cele cu abundență de argilă, distanțele standard pot fi adecvate. Cu toate acestea, în terenurile stâncoase sau nisipoase, care prezintă o rezistivitate mai mare, distanța trebuie probabil modificată, în principal mărită, din cauza conductivității slabe.
Uneori, mai multe tije sunt conectate prin fire de legătură într-un sistem de rețea pentru o împământare mai bună. Standardele, cum ar fi cele descrise în Codul Electric Național (NEC), trebuie respectate atât din motive de siguranță, cât și din motive operaționale. Respectați întotdeauna instrucțiunile și codurile inginerești aprobate care sugerează instalarea corectă pentru condițiile specifice ale amplasamentului.
Factorii care afectează distanța dintre tijele de împământare
Rezistența solului: Factorul principal care influențează distanța dintre piloții de împământare este rezistența solului. Cu cât rezistența solului este mai mare, cum ar fi în terenuri uscate, nisipoase sau stâncoase, cu atât piloții trebuie distanțați mai mult pentru a-i maximiza ca sistem de împământare. De exemplu, rezistența solului poate varia dramatic, de la aproximativ 10 ohmi-metri în solurile argiloase umede până la peste 1,000 de ohmi-metri în solurile nisipoase uscate. Spațierea corectă a sistemului de împământare asigură dispersarea eficientă a curenților, reducând astfel probabilitatea de a provoca interferențe sau defecțiuni ale sistemului.
Lungimea și diametrul tijei: Acestea afectează spațierea; tijele mai mari permit o penetrare mai bună în pământ. Dacă este necesar să se ia în considerare diametrul tijei în raport cu lungimea, tijele mai lungi descarcă potențiale mai bune în straturile interfaciale cu rezistivitate mai mică și tind să justifice o separare mai largă. Tijele mai scurte sau cele cu diametru mai mic trebuie plasate mai aproape una de cealaltă pentru a oferi o suprafață suficientă pentru o performanță acceptabilă.
Sarcina electrică și curentul de defect: Sistemele de împământare sunt proiectate pentru a gestiona sarcinile electrice și curenții de defect. În cazul în care sarcinile electrice sunt mai mari sau sistemul este mai predispus la curenți de defect, pilonii de împământare vor trebui distanțați mai puțin; acest lucru va facilita manipularea în siguranță a nivelurilor excesive de curent fără a compromite funcționalitatea operațională.
Condiții de mediu: La fel ca temperatura, umiditatea și schimbările sezoniere, răspunsul Pământului este, de asemenea, afectat. Prin urmare, în timpul sezonului uscat, umiditatea solului scade, în timp ce rezistivitatea acestuia crește potențial. Deși nu este un factor determinant direct al spațierii, acesta este un alt argument pentru integrarea unei strategii adecvate de spațiere și amplasare a tijelor pentru a contracara fluctuațiile de mediu.
Cod și standarde industriale: Codurile și standardele oferă recomandări și prescripții pentru distanțarea corectă a pivoților de împământare. De exemplu, o recomandare tipică este ca distanțarea să nu fie mai mică de dublul lungimii pivoților pentru a minimiza interferențele dintre câmpurile electrice adiacente. Respectarea acestor standarde profesionale garantează atât siguranța, cât și funcționalitatea operațională.
Luarea în considerare a tuturor acestor factori va oferi cea mai bună protecție, împreună cu teste regulate și întreținere adecvată, pentru a asigura conformitatea și performanța continuă.
Instalarea tijelor de împământare
În primul rând, procesul de instalare a pivoților de împământare începe prin selectarea unei locații adecvate. Pivotul trebuie instalat departe de clădiri și de utilitățile subterane. Folosind un ciocan sau o șurubelniță specializată, pivotul este introdus vertical prin sol pentru a maximiza contactul cu solul; în mod ideal, întreaga pivot ar trebui să rămână sub suprafață, cu excepția cazului în care codurile locale specifică altfel. Se pot lua în considerare mai multe pivoți, conectați printr-un fir conductor, atunci când se lucrează cu sol dificil sau stâncos pentru a îmbunătăți împământarea. Instalarea trebuie să respecte toate standardele de siguranță aplicabile și reglementările locale.
Instrumente necesare pentru instalarea tijei de împământare
Tijă de împământare – În esență, tijele de oțel placate cu cupru sau galvanizat, cu lungimi cuprinse între 8 și 10 metri, sunt fabricate pentru a servi scopului de împământare.
Ciocan sau șurubelniță pentru tije de împământare – Pentru instalare manuală, se folosește adesea un baros. Alternativ, dacă se dorește ca procesul să fie eficient și rapid, se poate utiliza un accesoriu numit șurubelniță pentru tije de împământare cu o unealtă electrică.
Sapa cu lopată sau sapa pentru stâlpi - Vă pregătește să afânați orice tip de sol compact sau să săpați gropi în locuri cu pământ dur sau stâncos.
Cheie sau clește – Acestea vor ajuta la fixarea clemelor cu cea mai bună și optimă asistență în asigurarea conexiunilor strânse între tija de împământare și firul de împământare.
Cleme de împământare – Cleme de înaltă calitate pentru fixarea fermă a firului de împământare pe tijă.
Cablu de împământare – Cablu de cupru de calibru corespunzător pentru crearea unei căi electrice sigure și eficiente.
Clești dezizolatori și tăietori de fire – Oferă servicii excelente în pregătirea și manipularea firelor de împământare în timpul instalării.
Echipament de siguranță - Mănuși, ochelari de protecție și cizme rezistente: toate acestea vă vor proteja în mod corespunzător în timpul instalării.
Astfel de unelte permit instalarea sigură și rapidă a tijei de împământare, ținând cont de standardele locale de siguranță și electrice.
Pași pentru instalarea corectă a tijelor de împământare
Alegeți locația potrivită: Identificați o locație potrivită pentru instalarea tijei de împământare. Locul de instalare trebuie să fie la cel puțin 6 metri distanță de orice structură sau fundație pentru a evita interacțiunea cu sistemele electrice existente sau cu pericolele. Asigurați-vă că nu există utilități subterane; contactați serviciile locale de utilități pentru o evaluare.
Pregătiți tija de împământare: Selectați tija de împământare corespunzătoare, în conformitate cu standardele NEC. În general, se utilizează tije de împământare din cupru sau oțel galvanizat, cu lungimi cuprinse între 8 și 10 metri și un diametru de aproximativ 5 cm. Curățați suprafața tijei pentru a asigura o bună conductivitate.
Introduceți tija de împământare în pământ: Cu un baros sau cu o șurubelniță specială pentru tije de împământare, introduceți tija de împământare vertical în pământ. Continuați cu un ciocan rotopercutor echipat cu un accesoriu pentru tije de împământare dacă materialul este mult mai dur, economisind timp. Tija trebuie introdusă atât de adânc încât să fie vizibilă deasupra solului doar câțiva centimetri.
Asigurați o adâncime adecvată: Conform standardelor NEC, regula prevede că o tijă de împământare de 8 metri în pământ este cerința minimă pentru o conductivitate și o capacitate de împământare optime. Dacă este imposibil să se atingă această adâncime din cauza condițiilor solului, luați în considerare utilizarea mai multor tije conectate și separate de cel puțin 6 metri.
Conectați firul de împământare: Atașați un fir de împământare din cupru cu grosimea corectă la tija de împământare folosind o clemă de împământare omologată, asigurând o conexiune sigură. Firul trebuie să se extindă de la tijă până la un panou electric de service sau la orice sistem împământat. O conexiune strânsă și fără coroziune este necesară pentru o eficiență optimă.
Inspectați conexiunea și instalațiile de protecție: Verificați conexiunea pentru a vă asigura că este sigură și respectă codurile electrice locale. Dacă este necesar, aplicați un compus anticoroziv pe conexiunea tijei de împământare pentru o durabilitate sporită. Pentru siguranță suplimentară, acoperiți orice părți expuse ale tijei sau firului cu o carcasă de protecție.
Testați sistemul de împământare: Măsurați rezistența la împământare folosind un tester de rezistență la împământare sau un aparat de măsurare a rezistenței de împământare pentru a verifica eficacitatea sistemului de împământare. Rezistența ideală ar trebui să fie de 25 ohmi sau mai puțin, deși valori mai mici sunt preferate pentru sistemele sensibile. Când rezistența este mai mare, sunt necesare tije suplimentare.
Respectarea cu atenție a acestor pași, utilizând materiale de înaltă calitate, asigură instalarea unor tije de împământare sigure, fiabile și conforme cu normele în vigoare pentru toate aplicațiile rezidențiale și comerciale.
Greșeli frecvente de evitat în timpul instalării
Un aspect esențial al asigurării siguranței și funcționalității sistemelor electrice este instalarea corectă a pivoților de împământare. Cu toate acestea, există numeroase erori care interferează adesea cu eficiența unei instalații. Mai jos sunt enumerate câteva dintre problemele la care trebuie să fiți atenți, precum și posibilele lor efecte:
Adâncime incorectă a tijei de împământare: Una dintre erorile semnificative apare atunci când tija de împământare nu este introdusă suficient de adânc în pământ. Codurile electrice recomandă în general ca tija să aibă o adâncime de cel puțin 8 metri pentru o împământare corectă. Adâncimea inadecvată poate cauza o conductivitate slabă, în special în solurile uscate sau nisipoase.
Luarea în considerare a solului insuficient: Caracteristicile solului sunt la fel de importante pentru sistemul de împământare. Plasarea tijelor de împământare în sol cu rezistivitate ridicată, cum ar fi terenul stâncos sau nisipos, fără a lua în considerare această rezistență, poate duce la performanțe slabe. Această problemă poate fi rezolvată prin utilizarea tijelor de împământare îmbunătățite chimic sau prin adăugarea de puncte de împământare suplimentare.
Conexiune slabă: Clemele slăbite sau corodate degradează eficacitatea tijelor de împământare. Acest lucru ar putea fi, de asemenea, distructiv atunci când se utilizează materiale inferioare, deoarece acestea se degradează în timp, crescând rezistența și, în cele din urmă, destabilizând sistemele electrice.
Ignorarea testării rezistenței: Neefectuarea testării rezistenței solului după instalare reprezintă o eroare standard. În mod ideal, aceasta ar trebui să fie sub 25 ohmi; pentru instalațiile sensibile, cum ar fi centrele de date, este preferabilă o rezistență sub 5 ohmi. Ignorarea testelor poate face ca instalația să devină neconformă și să crească susceptibilitatea acesteia la defecțiuni.
Ignorarea regulilor pentru tije multiple: Dacă o singură tijă nu este suficientă ca împământare eficientă, vor fi necesare mai multe tije distanțate de cel puțin dublul lungimii lor pentru a reduce substanțial rezistența. Nerespectarea distanței și amplasării corecte diminuează beneficiile obținute prin utilizarea mai multor tije.
Ignorarea condițiilor de mediu: Perioadele de secetă și solul înghețat sunt exemple de schimbări sezoniere care pot slăbi serios sistemele de împământare. Instalarea tijelor fără o luare în considerare amănunțită a modului în care factorii de mediu ar putea influența performanța pe termen lung ar putea duce la probleme în cele din urmă.
Prin abordarea acestor tipuri de probleme și respectarea standardelor industriale și a valorilor de rezistență, antreprenorii și instalatorii pot îmbunătăți fiabilitatea și siguranța sistemelor de tije de împământare în toate aplicațiile.

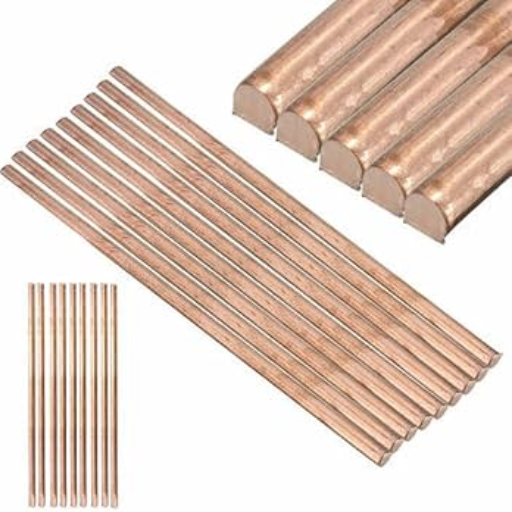

Proiectarea unui sistem de împământare
În primul rând, pentru a proiecta un sistem de împământare, trebuie evaluate cerințele specifice ale aplicației. Gândiți-vă la aceasta ca la întrebarea dacă un anumit sol s-ar putea încadra într-un anumit design al sistemului de împământare; s-ar lua în considerare rezistivitatea solului în acest caz, deoarece are un efect puternic asupra eficienței împământării. Alegerea unor materiale pentru tijele de împământare care sunt atât durabile, cât și rezistente la coroziune, cum ar fi oțelul lipit de cupru, ar fi esențială. Proiectarea trebuie să respecte toate standardele și reglementările de siguranță. Odată cu finalizarea instalării, valorile rezistenței sunt verificate temeinic pentru a asigura siguranța și funcționarea corectă a sistemului.
Cum se proiectează un sistem de împământare cu mai multe tije
Evaluarea rezistivității solului: Începeți prin măsurarea rezistivității solului folosind dispozitive precum un tester în patru puncte. Acest lucru oferă informații despre distanțarea și adâncimea ideale a pilonilor de împământare necesare pentru a optimiza performanța de împământare.
Selectați tijele de împământare potrivite: Materialele utilizate trebuie să fie complet conductive și rezistente la coroziune, cum ar fi oțelul lipit cu cupru și oțelul galvanizat. Aceste materiale vor face ca tijele să fie rezistente și capabile să funcționeze bine în timp, în diferite condiții de mediu.
Determinați configurația: Amplasați mai multe tije în funcție de rezistivitatea solului. Configurațiile standard includ tije așezate într-un model de grilă sau distanțate radial, cu o distanță între fiecare tijă de aproximativ 2 până la 3 ori lungimea tijei, pentru a minimiza interferențele reciproce.
Instalați conexiunile corecte: Tijele de împământare se conectează cel mai bine cu cleme sau suduri de înaltă calitate pentru a minimiza rezistența, asigurându-se că toate conexiunile sunt etanșate împotriva interferențelor din mediu, cum ar fi umiditatea.
Asigurați respectarea standardelor: Respectați standardele locale și internaționale de împământare, cum ar fi Codul Electric Național (NEC) sau directivele IEEE, pentru a promova siguranța și a asigura funcționarea corectă.
Testarea post-instalare: Testați împământarea folosind metode standard, cum ar fi testul de cădere de potențial, pentru a vă asigura că sistemul are valorile de rezistență necesare pentru aplicație, de obicei sub 5 ohmi. Orice modificare trebuie făcută dacă rezistența este prea mare.
Asigurați-vă că pașii parcurși duc la proiectarea unui sistem de împământare care îmbunătățește siguranța și funcționarea fiabilă a sistemelor electrice.
Condițiile solului și impactul acestora asupra proiectării împământării
Condițiile solului sunt un factor primordial în determinarea caracteristicilor unui anumit sistem de împământare. Rezistența solului, cantitatea de umiditate, temperatura și prezența sărurilor sunt câțiva factori care afectează performanța și proiectarea sistemelor de împământare. Solurile cu rezistivitate scăzută, bogate în umiditate și minerale, oferă o conducție mai bună și cresc eficiența sistemului de împământare. Solurile cu rezistivitate ridicată, cum ar fi nisipul uscat sau roca, necesită măsuri suplimentare, cum ar fi tratamentul chimic de umplere sau tije de împământare foarte lungi, pentru a obține rezistențe la niveluri acceptabile.
Variațiile sezoniere, prin modificarea conținutului de umiditate sau a temperaturii, influențează rezistivitatea solului; solurile reci ca gheața sau aride tind să crească rezistența și să scadă eficacitatea împământării. Pentru a aborda astfel de probleme, testarea solului ar trebui efectuată înainte de inspecțiile inițiale, iar proiectul ar trebui modificat în consecință. În cazul unei probleme dificile, această modificare poate implica încorporarea mai multor tije, materiale de îmbunătățire a conductivității sau împământarea în puțuri adânci. Proiectarea împământării trebuie să ia în considerare condițiile locale ale solului pentru siguranță, fiabilitate și conformitate cu reglementările.
Colaborarea cu inginerii pentru optimizarea sistemelor de împământare
Colaborarea cu inginerii la împământare excelează doar dacă urmează un proces deschis de comunicare și partajarea datelor esențiale, cum ar fi citirile rezistivității solului și considerațiile de mediu. Punând accent pe înțelegerea obiectivelor de proiectare, pot oferi feedback cu privire la aspectele practice. Contribuțiile practice instrumentale ar putea reflecta alegerea materialelor sau configurațiilor adaptate la șantier. Proiectăm sistemul împreună pentru a exclude orice pericole de siguranță; rezultatul așteptat este ca acesta să fie pe deplin fiabil și să se potrivească condițiilor reale ale proiectului.

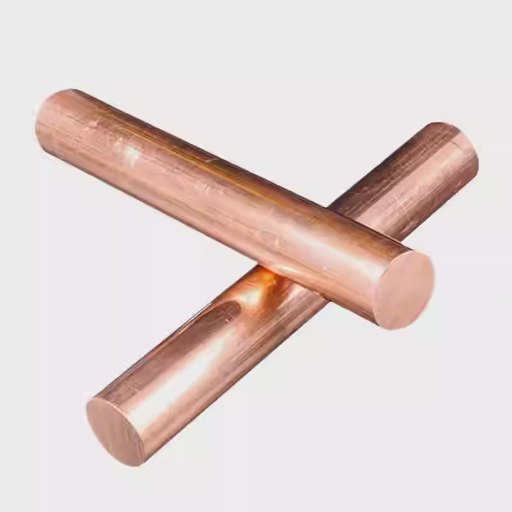

Tije de împământare orizontale
Tijele de împământare orizontale sunt în general preferate atunci când zonele sunt limitate sau când condițiile solului nu favorizează instalarea verticală. Aceste tije sunt introduse în șanțuri orizontale și oferă o alternativă potrivită la împământarea unui sistem electric. Sunt foarte potrivite pentru conductivitatea electrică și rezistența la coroziune datorită faptului că sunt fabricate din cupru sau oțel galvanizat. Instalarea corectă, cu o adâncime uniformă menținută pe tot parcursul instalației și un contact adecvat între electrozi și sol pe toate componentele, este necesară pentru a obține performanțe optime.
Când se utilizează tije de împământare orizontale
Tijele de împământare orizontale sunt cele mai potrivite pentru condițiile în care proprietățile solului, constrângerile de spațiu sau cerințele de instalare împiedică stabilirea unei împământări verticale. De exemplu, tijele verticale pot să nu atingă adâncimea adecvată pentru o împământare eficientă în prezența rocilor superficiale, a unei pânze freatice înalte sau a unui sol dens compactat. Prin urmare, tijele orizontale constituie o opțiune viabilă pentru a fi așezate în șanțuri de adâncime uniformă pentru a obține performanțe mai bune.
Cercetările au arătat că amplasamentele orizontale sunt mai frecvent aplicate în instalațiile industriale, substațiile sau sistemele de energie regenerabilă, cum ar fi parcurile eoliene și solare. Rapoartele din literatura de specialitate indică faptul că un sistem de împământare orizontal poate atinge un nivel de rezistență comparabil cu cel al unei tije verticale prin utilizarea unor lungimi mai mari ale tijelor și asigurarea unui contact mai bun cu solul. O tijă orizontală de 10 metri lungime, de exemplu, așezată la 2-3 cm sub ea, poate asigura o împământare adecvată, comparabilă cu o tijă verticală, în condiții favorabile de sol.
O altă considerație care favorizează utilizarea tijelor de împământare orizontale este flexibilitatea lor în zonele rezidențiale și urbane. Acestea sunt utile în situațiile în care o proprietate are spațiu limitat în curte sau obstacole, cum ar fi utilitățile subterane. Pentru cele mai bune rezultate, inginerii recomandă utilizarea cuprului sau a oțelului cu liant de cupru datorită conductivității sale excelente și durabilității în soluri, în special în ceea ce privește rezistența la coroziune. Adâncimea adecvată a săpăturilor și conținutul de umiditate al solului, împreună cu utilizarea de materiale de îmbunătățire a împământării (compuși conductivi), asigură în continuare fiabilitatea sistemului.
Tehnici de instalare pentru tije de împământare orizontale
Tijele de împământare orizontale, dacă nu sunt instalate corect, pot afecta semnificativ performanța sistemelor de împământare și pot compromite siguranța. Primul pas implică selectarea unei locații adecvate care să mențină suficientă umiditate și să ofere o rezistivitate scăzută pentru o bună conductivitate electrică. Studiile arată că rezistivitatea solului sub aproximativ 100 ohmi-metri este considerată cea mai eficientă pentru instalațiile de împământare.
Săparea șanțurilor: Șanțurile trebuie săpate în pământ la adâncimea specificată, de obicei între 18 și 36 cm, în funcție de condițiile de reglementare locale și de tipurile de sol. Cu cât instalația este realizată mai adânc, cu atât oferă o rezistență mai mică și o protecție mai mare împotriva factorilor de mediu, cum ar fi uscarea sau înghețul. Uscarea devine mai critică în condiții de îngheț, ceea ce sporește eficiența.
Pregătirea materialului: Tijele orizontale sunt fabricate în principal din cupru și oțel cu liant de cupru, ambele fiind foarte conductive, rezistente la coroziune și având o durată lungă de viață. În mod obișnuit, tijele orizontale ar trebui să aibă o grosime de jumătate de inch, deși uneori se folosesc diametre mai mari pentru aplicații foarte grele. În unele cazuri, tijele pot fi asociate cu materiale de îmbunătățire a conductivității, cum ar fi argila bentonită sau aditivi pentru beton, pentru a îmbunătăți contactul cu solul și a reduce rezistența.
Plasarea și conectarea tijei: Tija de împământare trebuie poziționată corespunzător în șanțul inferior pentru a asigura un contact constant cu solul. Tijele trebuie așezate în linii drepte, separate de cel puțin două ori lungimea lor de tijele adiacente dacă sunt necesare conexiuni multiple, pentru a asigura o interferență reciprocă minimă. Tijele sunt de obicei conectate prin sudură exotermă sau cleme mecanice pentru a asigura o îmbinare bună și permanentă.
Umplerea și compactarea: După montarea tijei, șanțul este umplut cu un amestec de pământ excavat și material de îmbunătățire a terenului. Compactarea corectă a solului este necesară pentru a permite contactul maxim între tije și pământul înconjurător, reducând rezistența și îmbunătățind fiabilitatea în timp.
Testare finală: Ca etapă esențială de finalizare, testul pentru orice instalație trebuie efectuat pentru a verifica eficacitatea folosind instrumente de măsurare, cum ar fi un tester de rezistență la împământare sau un clește ampermetric. Este un standard internațional să se mențină rezistența la împământare sub 5 ohmi în aplicații generale, dar poate fi necesară o valoare mai apropiată de 1 ohm pentru infrastructura critică.
În conformitate cu prevederile menționate mai sus, instalațiile de împământare orizontale asigură o împământare crucială cu rezistență scăzută, economisind echipamente și personal, asigurând în același timp durabilitate pe termen lung în diverse medii.
Avantajele tijelor de împământare orizontale față de cele verticale
Tijele de împământare orizontale necesită de obicei o distanță de cel puțin dublul lungimii tijei. În schimb, tijele de împământare verticale sunt distanțate cel puțin la lungimea lor acționată pentru a minimiza interferențele și a atinge niveluri optime de rezistență.
|
Parametru |
Orizontală |
Vertical |
|---|---|---|
|
Regula de spațiere |
2x lungimea tijei |
1x lungimea tijei |
|
Adâncime de instalare |
Superficial |
adâncime |
|
Contactul cu solul |
Suprafata mai mare |
Zonă mai mică |
|
Cel mai bun pentru |
soluri superficiale |
Soluri adânci |
|
Ingerință |
Scăzut dacă este spațiat |
Scăzut dacă este spațiat |
Surse de referință
2. Analiza calculelor de proiectare pentru sistemele electrice de împământare
3. Variația sezonieră a rezistenței la sol în Atena, predicția utilizării rețelelor neuronale
Întrebări frecvente (FAQ)
Care este distanța recomandată între electrozii de împământare?
Distanța recomandată între electrozii de împământare depinde de obicei de codurile și reglementările locale, cum ar fi NEC 250.53. În general, se recomandă o distanță de 10 până la 20 metri între tijele de împământare pentru a asigura funcționarea corectă a sistemului de împământare.
Cum instalez corect un conductor de împământare?
Pentru a instala corect un conductor de împământare, asigurați-vă că este conectat în siguranță la sistemul electrodului de împământare. Conductorul trebuie dimensionat conform NEC și trebuie îngropat în sol la o adâncime care să prevină interferențele și deteriorarea cauzată de factorii de mediu.
Ce factori afectează impedanța sistemelor de împământare?
Impedanța sistemelor de împământare poate fi afectată de diverși factori, inclusiv conductivitatea solului, conținutul de umiditate și designul electrodului de împământare. Testarea și întreținerea regulată pot ajuta la asigurarea faptului că impedanța rămâne în limite acceptabile.
Care este sfera de influență în proiectarea împământării?
Sfera de influență se referă la zona din jurul unui electrod de împământare unde potențialul electric este afectat semnificativ de sistemul de împământare. Înțelegerea acestui concept este crucială pentru ingineri atunci când proiectează un sistem de împământare pentru a asigura o protecție adecvată împotriva trăsnetului.
Cum pot determina locația optimă pentru tijele de împământare?
Pentru a determina poziția optimă pentru tijele de împământare, luați în considerare factori precum tipul de sol, conținutul de umiditate și apropierea de structurile din apropiere. Este esențial să amplasați tijele în zone cu impedanță scăzută pentru a obține performanțe și siguranță optime.
Cât de des ar trebui inspectați electrozii de împământare?
Electrozii de împământare trebuie inspectați periodic pentru a se asigura că funcționează corect. Inspecțiile regulate ajută la identificarea oricărei degradări sau coroziuni care ar putea afecta eficacitatea sistemului de împământare, în special după evenimente meteorologice severe.
Care este teoria din spatele utilizării a trei tije pentru împământare?
Teoria din spatele utilizării a trei tije pentru împământare este de a crea mai multe căi pentru ca curentul electric să se disipeze în siguranță în pământ. Acest design ajută la reducerea impedanței generale și îmbunătățește eficiența sistemului de împământare, în special în aplicațiile de protecție împotriva trăsnetului.
Care este rolul standardului NFPA 780 în sistemele de împământare?
NFPA-780 oferă îndrumări pentru proiectarea și instalarea sistemelor de protecție împotriva trăsnetului, inclusiv cerințele de împământare. Respectarea acestor îndrumări ajută la asigurarea faptului că sistemul de împământare este adecvat pentru protejarea structurilor împotriva loviturilor de trăsnet.
