Cablul armat din sârmă de oțel (SWA) contribuie mult la structurile electrice contemporane datorită construcției și flexibilității sale. Cablurile SWA sunt esențiale în timpul construcțiilor, pentru o configurație industrială sau chiar atunci când se realizează cablaj exterior pentru case, deoarece sunt capabile să reziste la condiții extreme și cerințe severe de siguranță. În acest articol, descoperim tot ce este de știut despre cablul SWA, inclusiv construcția, aplicațiile și avantajele pe care le prezintă în diverse medii. Veți afla detaliile complexe despre cablurile armate, aplicațiile lor practice și toate informațiile relevante care vă vor ajuta în selecția și aplicarea eficientă a cablurilor SWA. Citiți pentru a afla mai multe despre motivul pentru care cablurile sunt cruciale pentru sisteme electrice fiabile și solide.

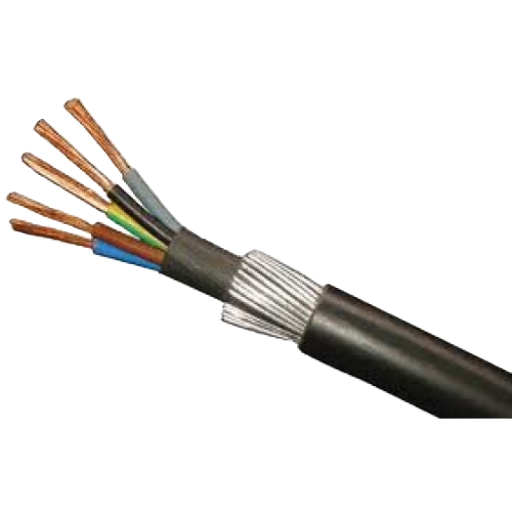

Ce este cablul SWA și de ce este important?
Cablurile blindate cu sârmă de oțel (SWA) sunt un tip de cablu electric proiectat pentru sistemele de alimentare care necesită protecție împotriva condițiilor dure de mediu. Caracteristica principală a acestui tip de cablu este stratul de blindaj din sârmă de oțel (SWA), care previne deteriorarea cablului de către forțele fizice și externe exercitate asupra utilajelor și are un rol protector, garantând fiabilitatea operațională a cablurilor SWA plasate în medii contaminate, dure sau solicitante. Cablurile SWA sunt esențiale în aplicațiile industriale, comerciale și subterane, unde rezistența și siguranța sunt primordiale. Această funcționalitate dublă a cablurilor SWA le face neprețuite în situațiile care necesită rezistență fizică și fiabilitate electrică.
Înțelegerea elementelor de bază ale cablului SWA
Cablurile SWA (Steel Wire Armored - Armare din sârmă de oțel) sunt dezvoltate pentru a rezista sistemelor electrice moderne și pentru a le oferi durabilitate. Aceste cabluri sunt utilizate în construcția sistemelor electrice moderne, în distribuția energiei electrice și în centrele industriale datorită caracteristicilor lor de protecție și fiabilității. Pe lângă faptul că oferă rezistență mecanică, armatura din sârmă de oțel protejează apa și alte substanțe corozive care pot influența firele metalice goale de pe alte cabluri. Cablurile SWA sunt, de asemenea, proiectate pentru a se conforma unor cerințe stricte de siguranță operațională, ceea ce face ca aceste cabluri să fie esențiale în situațiile în care este necesară o fiabilitate și o rezistență ridicate. Flexibilitatea lor sporită le face capabile să fie înfășurate pe bobine, care pot fi utilizate în cutii de distribuție portabile utilizate în câmpuri militare situaționale sau în alte locații.
Rolul cablului armat în rețelele energetice
Cablurile Armore asigură o distribuție a energiei electrice fiabilă și sigură, ceea ce susține rețelele energetice moderne. Există o cerere tot mai mare de cabluri blindate durabile și de înaltă performanță în cadrul infrastructurii urbane și al surselor regenerabile, pe baza celor mai recente informații și tendințe din industrie, arată datele privind tendințele de căutare ale Google. Această progresie susține nevoia tot mai mare de a proteja transmisia energiei electrice de daune mecanice, daune asupra mediului și interferențe electromagnetice.
Aceste tipuri de cabluri sunt personalizate pentru a face față provocărilor dificile, cum ar fi instalarea subterană, sub apă sau în zone cu trafic intens, datorită armăturii din sârmă de oțel și a altor forme de măsuri de protecție. Cablurile blindate ajută, de asemenea, la reducerea pericolelor electrice în operațiunile critice și la respectarea standardelor globale de siguranță, ceea ce este vital pentru menținerea operațiunilor eficientizate. În plus, pentru a proteja rețelele energetice la distanță, care se întind la nivel global, de medii ostile sau dure, cablurile blindate de înaltă calitate sunt esențiale, deoarece acestea consolidează sistemele energetice, asigurând în același timp sisteme de distribuție rezistente și eficiente.
Caracteristici cheie ale cablului armat din sârmă de oțel
- Protectie mecanica: Armura din sârmă de oțel oferă protecție mecanică împotriva deteriorării fizice a cablului, ceea ce face posibilă utilizarea pentru montaj aparent. instalații și pentru cabluri așezate subteran în medii dure.
- Durabilitate: Construcția este concepută să reziste la niveluri ridicate de solicitare și uzură, asigurând o durată lungă de viață chiar și în condiții dificile.
- Aplicatii cu deschideri mari sau instalații verticale vor beneficia de produse cu rezistență ridicată la tracțiune.
- Rezistență la coroziune: Umiditatea cu substanțe chimice nu afectează durata de viață a cablului datorită materialelor de armură utilizate, care oferă rezistență la coroziune.
- Izolație electrică: Sistemele Xero îmbunătățesc siguranța și mai mult prin izolarea electrică, oferind în același timp un sistem mai stabil, ceea ce minimizează riscul în sarcinile esențiale.
- Diferit Instalațiile industriale și rețelele de distribuție a energiei electrice, precum și instalațiile marine, pot utiliza acest produs.
- Stabilitate termică: Funcționarea atât în climate reci, cât și calde este garantată de capacitatea de a menține performanța în condiții de temperatură variabile.
- Întâlnire Conform cerințelor stricte de reglementare privind utilizarea cablurilor electrice, cablurile cu aceste caracteristici asigură respectarea standardelor internaționale de siguranță și calitate.
Cum funcționează cablurile armate din sârmă de oțel?
Funcția armăturii din sârmă de oțel în cablurile SWA
SWA-ul din cablurile SWA ajută la asigurarea protecției mecanice, permițând astfel cablului să reziste la solicitări fizice precum strivirea, tragerea și abraziunea. De asemenea, permite instalarea în exterior și în subteran.
Protecție mecanică oferită de cablul SWA blindat
Cablurile armate din sârmă de oțel (SWA) oferă o protecție robustă împotriva strivirii mecanice, impactului și a altor deteriorări externe, fiind deosebit de potrivite pentru utilizarea în exterior, în medii cu instalații subterane montate sau în zone caracterizate predominant de solicitări mecanice intense.
Semnificația oțelului galvanizat în cablul blindat
Oțelul galvanizat este de mare valoare în construcția cablurilor blindate, deoarece oferă ușurința în utilizare și rezistența necesare în medii dure. Procesul de galvanizare acoperă firele de oțel cu un strat protector de zinc, care previne coroziunea și rugina. Acest lucru îmbunătățește considerabil durata de viață a cablului, în special în scenariile de amplasare în aer liber și subteran, unde expunerea constantă la apă, sol și temperaturi fluctuante este norma. Mai mult, oțelul galvanizat îmbunătățește rezistența la tracțiune a unui cablu, oferind o rezistență excelentă la solicitări mecanice, inclusiv forțe de tracțiune și încovoiere. Aceste caracteristici permit ușurința utilizării oțelurilor galvanizate pentru sarcini riguroase și solicitante în domeniile industrial și comercial, precum și în utilități, datorită fiabilității și siguranței sporite.

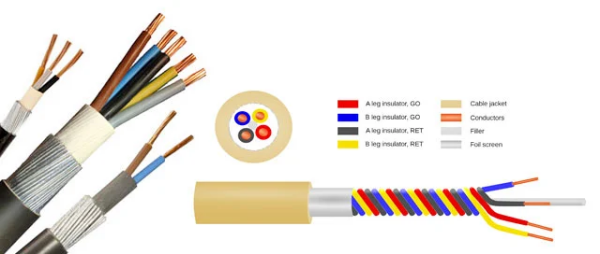

Care sunt diferitele tipuri de miezuri din cablul SWA?
Comparație între cablurile SWA cu 3 și 4 fire
Distincția dintre cablurile SWA cu 3 și 4 fire depinde de utilizarea lor; cablul cu 3 fire este pentru sisteme monofazate, iar cablul cu 4 fire este pentru sisteme trifazate.
|
Parametru |
Cablu SWA cu 3 fire |
Cablu SWA cu 4 fire |
|---|---|---|
|
Aplicatii |
Sisteme monofazate |
Sisteme trifazate |
|
Miezuri |
Față, Neutru, Pământ |
Trei Trăi, Pământ |
|
Folosire |
Încărcări mici, casnice |
Industriale, încărcături mari |
|
Greutate |
Mai usoara |
Mai grele |
|
Costat |
Coborâți |
Superior |
|
Flexibilitate |
Mai Mult |
Mai puțin |
|
Instalare |
Mai uşor |
Puțin complex |
Identificarea cablului cu miez potrivit nevoilor dumneavoastră
Prima mea considerație atunci când aleg un cablu cu miez este aplicația și cerințele sistemului. De exemplu, în sistemele monofazate, cum ar fi cablajul casnic sau sarcinile domestice și comerciale mai mici, un cablu SWA cu 3 fire ar fi cea mai bună alegere, deoarece este mai ieftin, mai ușor și mai flexibil. Pe de altă parte, sistemele industriale trifazate mari sunt mai bine deservite de un cablu SWA cu 4 fire, care necesită mai mult efort de instalare din cauza greutății și complexității suplimentare, dar este mai potrivit pentru cerințe de putere mai mari.
Explorarea opțiunilor de cabluri cu un singur fir și cu miez SWA
În timp ce cablurile cu un singur fir sunt mai simple de întreținut și mai rigide, cablurile SWA multifire, care au de obicei armură din sârmă de oțel, sunt mai flexibile și utile în contexte dinamice.

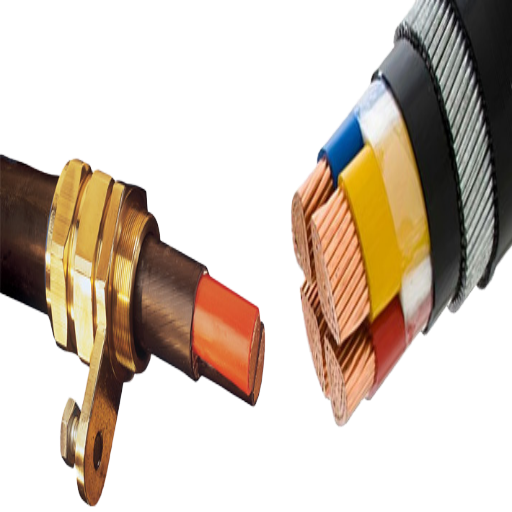

Cum se instalează cablul SWA în siguranță și eficient?
Tehnici de instalare pentru cabluri armate
Procedurile pentru instalarea cablului armat implică pregătirea cutiei de joncțiune, măsurarea și tăierea atentă a cablului la lungimea corespunzătoare, aplicarea de bucșe anti-scurtcircuit, precum și o manipulare meticuloasă pentru a evita deteriorarea rulmenților.
Înțelegerea căderii de tensiune și a cerințelor privind conductele de cabluri
Termenul „cădere de tensiune” desemnează scăderea energiei potențiale electrice pe unitatea de sarcină care apare pe măsură ce curentul este transportat printr-un conductor. Pentru a asigura minimizarea căderii, cablul trebuie dimensionat corespunzător, ținând cont de lungimea cablului și de sarcina electrică. Stabilitatea tensiunii poate fi, de asemenea, îmbunătățită prin utilizarea unor cabluri mai puțin rezistive, ceea ce crește furnizarea unei tensiuni stabile.
Canalele de cabluri au o funcție deosebit de importantă în protejarea cablurilor armate de deteriorarea fizică și a mediului. Canalele dimensionate corespunzător vor ajuta la asigurarea faptului că cablurile rămân fixate în poziție, îndeplinind în același timp cerințele de siguranță. Pe lângă cerințele privind canalele de cabluri, alți parametri, cum ar fi diametrul cablului, numărul de cabluri, expunerea la umiditate și chiar solicitarea mecanică, ar trebui evaluați alături de factorii principali pentru o precizie mai bună. Respectați întotdeauna codurile și standardele electrice locale în timpul instalării.
Asigurarea îngropării directe în siguranță a cablului SWA blindat
Pentru îngroparea directă și în siguranță a cablului SWA armat, trebuie excavat un șanț cu nisip ca bază. Cablul trebuie acoperit cu nisip pentru a-l proteja și amortiza, urmat de umplerea cu pământ. În cele din urmă, zona trebuie marcată cu bandă de avertizare pentru a preveni deteriorarea accidentală.

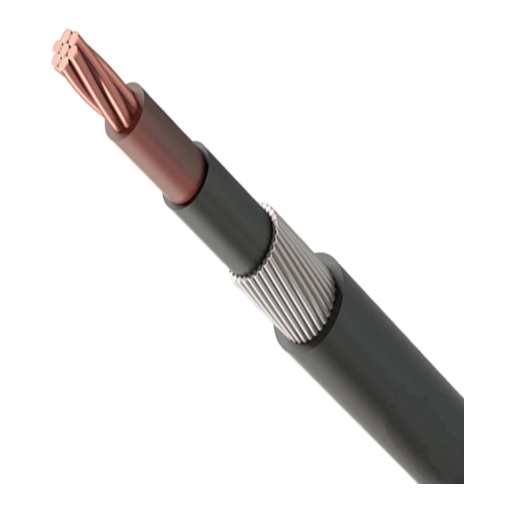

Care sunt diferențele dintre cablurile AWA și SWA?
Compararea cablurilor armate din sârmă de aluminiu și sârmă de oțel
În timp ce cablurile armate din sârmă de oțel (SWA) sunt mai rezistente, magnetice și servesc mai bine în aplicații care necesită rezistență ridicată, cablurile armate din sârmă de aluminiu (AWA) sunt mai ușoare, nemagnetice și mai rezistente la coroziune.
| Parametru | AWA | SWA |
|---|---|---|
|
Material |
Aluminiu |
Oţel |
|
Greutate |
Mai usoara |
Mai grele |
|
Magnetism |
Non-magnetice |
Magnetic |
|
Coroziune |
Rezistent |
Susceptibil |
|
Putere |
Moderat |
Înalt |
|
Aplicatii |
Sarcină ușoară |
Datorie grea |
|
Costat |
Variabil |
Variabil |
|
Instalare |
Mai uşor |
Mai tare |
Când se utilizează AWA prin cablu SWA?
Cablurile blindate din sârmă de aluminiu (AWA) sunt ideale pentru aplicații în care greutatea redusă și caracteristicile nemagnetice sunt critice. Cu cele mai recente date și tendințe, cablurile AWA sunt adesea utilizate în sistemele electrice monofazate datorită proprietăților lor nemagnetice, care reduc șansele de interferență cu curenți turbionari. Greutatea lor redusă este benefică și pentru instalațiile care necesită manipulare și transport. Unele industrii, cum ar fi cea a energiei regenerabile, beneficiază de cablurile AWA, care oferă rezistență la coroziune, în special atunci când cablurile trebuie să se întindă pe distanțe lungi sau sunt instalate în medii dificile. De asemenea, cablurile AWA sunt utile în situațiile în care este necesară o soluție rentabilă, fără a compromite funcționalitatea electrică, datorită proprietăților materialului și complexității reduse a instalării. Pe de altă parte, cablurile AWA nu sunt preferate în cazurile cu aplicații grele, care necesită rezistență și durabilitate ridicate, deoarece acestea ar avea nevoie de rezistența de neegalat oferită de cablurile SWA.
Analizarea diferențelor dintre nucleu și armură
Cablurile SWA și AWA (cablurile armate din sârmă de aluminiu, respectiv din sârmă de oțel) diferă în principal în ceea ce privește materialul de armare, greutatea, caracteristicile magnetice, rezistența la rugină, rezistența la tracțiune, utilizarea și aspectele legate de detaliile instalării.
Mai jos este un tabel scurt care prezintă principalele caracteristici diferențiatoare.
| Parametru | Cablu AWA | Cablu SWA |
|---|---|---|
|
Material de armură |
Aluminiu |
Oţel |
|
Greutate |
Mai usoara |
Mai grele |
|
Magnetic |
Non-magnetice |
Magnetic |
|
Coroziune |
Rezistență ridicată |
Necesită tratament |
|
Putere |
Moderat |
Înalt |
|
Aplicatii |
Utilizări ușoare |
Utilizări grele |
|
Instalare |
Mai uşor |
Mai tare |
Care sunt aplicațiile cablului SWA?
Utilizarea cablului SWA în sistemele subterane și în rețeaua electrică principală
Cablurile SWA (Steel Wire Armored - Armatură din sârmă de oțel) sunt adesea utilizate în sistemele subterane datorită rezistenței lor, capacității de a rezista la orice forțe externe, presiune mecanică și stres. Armura din sârmă de oțel este robustă și oferă o protecție fiabilă împotriva impactului și deteriorării, fiind potrivite pentru îngroparea în tranșee sau conducte. Pentru distribuția primară a energiei electrice, cablurile SWA garantează securitatea și eficacitatea pe distanțe lungi. Cablurile SWA sunt deosebit de preferate pentru alimentarea locuințelor rezidențiale, a utilajelor industriale și a echipamentelor de exterior, unde robustețea și fiabilitatea ridicate în timp sunt esențiale.
Beneficiile cablului armat în medii dure
- Durabilitate: Cablurile armate sunt rezistente la impact, ceea ce oferă un avantaj în medii care pot fi supuse unor solicitări mecanice puternice sau deteriorări neintenționate.
- Rezistență la coroziune: Cablurile armate sunt fabricate din sârmă de oțel galvanizat, care posedă o rezistență mare la coroziune, fiind astfel potrivite pentru medii subterane sau umede.
- Protecție la umiditate: Transmisia electricității rămâne neîntreruptă chiar și în medii umede, datorită izolației stratificate și a tecii, care previne pătrunderea apei.
- Rezistență la temperaturi extreme: BAtât mediile cu temperaturi ridicate, cât și cele joase nu vor cauza supraîncălzirea sau înghețarea cablurilor armate fără pierderea funcționalității.
- Rezistență la foc îmbunătățită: Pentru incendiile aprinse electric, unele cabluri sunt prevăzute cu miezuri rezistente la incendiu, care îmbunătățesc siguranța prin păstrarea integrității circuitului.
- Protecție împotriva rozătoarelor: Ideale pentru utilizare în mediul rural sau în aer liber, cablurile sunt protejate împotriva deteriorării de o armură exterioară rezistentă, care descurajează rozătoarele și alți dăunători.
- Reducerea zgomotului electric: Transmiterea clară și fiabilă a semnalului este asigurată prin cabluri blindate, care protejează conductorii interni de interferențele electromagnetice.
- Adaptabilitate la teren accidentat: Cablurile blindate pot funcționa pe terenuri denivelate și stâncoase datorită construcției lor robuste.
- Durată lungă de viață: Costuri reduse de întreținere și frecvență redusă de înlocuire sunt obținute prin cablurile armate cu un design robust care îmbunătățește durata de viață operațională.
- Flexibilitate: Aceste cabluri sunt aplicabile în diferite domenii, cum ar fi unitățile industriale, rezidențiale și comerciale, care sunt supuse unor medii dificile.
Alegerea cablului potrivit pentru rețelele electrice
Cablurile SWA (Steel Wire Armored - Armatură din sârmă de oțel) sunt adesea utilizate în sistemele subterane datorită rezistenței lor, capacității de a rezista la orice forțe externe, presiune mecanică și stres. Armura din sârmă de oțel este robustă și oferă o protecție fiabilă împotriva impactului și deteriorării, fiind potrivite pentru îngroparea în tranșee sau conducte. Pentru distribuția primară a energiei electrice, cablurile SWA garantează securitatea și eficacitatea pe distanțe lungi. Cablurile SWA sunt deosebit de preferate pentru alimentarea locuințelor rezidențiale, a utilajelor industriale și a echipamentelor de exterior, unde robustețea și fiabilitatea ridicate în timp sunt esențiale.

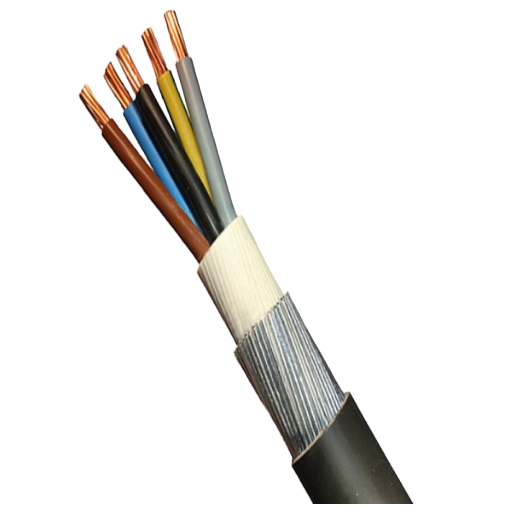

Întrebări frecvente (FAQ)
Î: Ce este cablul SWA și cum se utilizează?
R: Cablul SWA (Steel Wire Armour - Armatură din sârmă de oțel) este un cablu de alimentare construit pentru a permite conectarea directă la rețeaua electrică. Este armat pentru a-l proteja de impactul mecanic și, prin urmare, este potrivit pentru instalarea în exterior și subterană.
Î: Care sunt componentele principale ale unui cablu SWA?
R: Componentele principale ale unui cablu SWA sunt conductorii de cupru, stratul izolator XLPE, un strat de armătură din sârmă de oțel și o teacă din PVC. Împreună, aceste componente oferă integritate structurală și atribute de protecție.
Î: Care este diferența dintre cablul SWA și cablul STA?
R: Atât cablurile SWA (Steel Wire Armour - Armatură din sârmă de oțel), cât și cele STA (Steel Tape Armored - Armatură cu bandă de oțel) sunt concepute pentru a proteja împotriva impactului mecanic. Principala diferență constă în tipul de armătură utilizat: în cazul SWA, armura este din sârmă de oțel, în timp ce în cazul STA, este o bandă de oțel. Aceste diferențe fac ca fiecare cablu să fie mai potrivit pentru anumite utilizări, în funcție de cât de flexibilă și de protectoare sunt necesare.
Î: De ce se folosește izolația XLPE în cablurile SWA?
R: Cablurile SWA cu izolație XLPE sunt cunoscute pentru performanța lor electrică echilibrată, rezistența la căldură și capacitatea de a suporta forțe de tracțiune mai mari. Acest lucru le face ideale pentru utilizarea în cablurile de alimentare unde consecvența este esențială.
Î: Ce rol are teaca neagră din PVC în cablurile SWA?
R: Teaca neagră din PVC din cablurile SWA protejează împotriva umezelii, substanțelor chimice, radiațiilor UV și a altor elemente externe, crescând durabilitatea și durata de viață a cablurilor.
Î: În ce fel diferă o SWA de 10 mm de alte dimensiuni?
R: SWA de 10 mm desemnează dimensiunea conductorului de cupru din cablu. Se aplică în situații în care este necesară o capacitate de transport a curentului mai mare, cum ar fi în instalațiile de putere mai mari, astfel încât să existe o sarcină electrică crescută.
Î: Ce sunt garniturile de cablu și cum funcționează acestea prin cablurile SWA?
R: Sunt accesorii care fixează și etanșează penetrațiile SWA. Astfel, pot pătrunde umezeala și alte materiale nocive, împiedicând siguranța componentelor electrice.
Î: Ce înseamnă LSZH în legătură cu cablurile SWA?
R: A fost stabilit ca LSZ CHEMICALS. Este unul dintre produsele care se eliberează în timpul arderii, deoarece oferă siguranță suplimentară pentru numeroase locații, cum ar fi tunelurile de construcții.
Î: Pot fi utilizate cablurile SWA în instalații rezidențiale?
R: Nu în mod deosebit. Este util în cazul utilizărilor casnice, unde este nevoie de protecție împotriva uzurii din cauza amplasării exterioare a firelor electrice. Cu toate acestea, este mai util pentru iluminatul grădinii.
Î: Ce efecte are blindajul asupra flexibilității cablurilor SWA?
R: Cablurile SWA devin mai puțin flexibile față de tipurile nearmate datorită aplicării armăturii din sârmă de oțel. Indiferent de situație, această încorporare oferă un echilibru necesar față de supratensiunea suplimentară dacă este necesară o solicitare sau o deformare.
