Înțelegerea comutatorului cu două fire pentru controlul iluminatului

Ce este un comutator cu două fire?

Definiția unui comutator cu două fire

Un întrerupător cu două fire este un întrerupător electric simplu datorită utilizării a doar două fire pentru a-și îndeplini funcția. Întrerupătorul cu două fire joacă în mod normal un rol crucial în zonele rezidențiale și comerciale cu cerințe simple de iluminat. Un fir este conectat la sursa de alimentare, în timp ce celălalt fir este conectat la sarcină, de exemplu, lampa sau orice alt aparat.

Cel corect este însă comutatorul cu două căi, în care există două puncte de comutare care se ocupă de o singură lumină. Spre deosebire de instalațiile mai complexe cu trei sau patru fire, aranjamentele cu două fire nu necesită firul neutru, ceea ce reprezintă un avantaj în clădirile mai vechi, fără fire neutre. De exemplu, o specificație dată în mod obișnuit pentru utilizarea în sistemul de comutare cu două fire este furnizată cu 120V până la 240V CA, conform sursei de alimentare regionale.

Totuși, este important de subliniat că, deși întrerupătoarele cu două fire funcționează și sunt utilizate eficient, se constată că acestea sunt nepotrivite în proiecte de sisteme electrice mai complexe din cauza lipsei unui fir neutru. Astfel de întrerupătoare pot fi considerate în continuare o soluție eficientă și eficace pentru sistemele electrice simple, combinând caracteristicile, costul și confortul instalării, în special în structurile existente unde modernizarea structurii cablajului este un factor limitat.

Componentele unui comutator cu două fire

Un comutator cu două fire este alcătuit din diferite componente esențiale care își îndeplinesc propriile roluri distincte pentru a gestiona curentul electric într-un circuit. Aceste roluri includ:

Cum funcționează un comutator cu două fire într-un circuit

Un comutator cu două fire într-un sistem de bază cu un singur circuit funcționează prin controlul fluxului de curent electric. Există două terminale, în general, unul dintre ele fiind etichetat „linie”, iar celălalt „sarcină”. Terminalul „linie” poate fi conectat la un fir de alimentare sub tensiune, cu linii electrice purtătoare de curent, în loc să fie alimentat pentru transport și utilizat pentru conectarea la dispozitive de alimentare. Corpul de iluminat sau becul, care este controlat, nu are nicio conexiune la terminalul „sarcină”; este conectat la comutator, care este pornit și închis. Un mecanism intern al comutatorului, care este descris ca un circuit în sens ingineresc, se închide atunci când comutatorul mamă este închis, permițând într-un fel curentul, adică curentul care alimentează conectorul prezent în comutator. Cu toate acestea, atunci când oprim comutatorul, dezactivăm și întregul circuit electric; astfel, dispozitivul este oprit și el.

Majoritatea caselor au întrerupător cu două fire pentru iluminat; de exemplu, un fir neutru nu este necesar într-un circuit simplu. Conform celor mai bune principii ale instalației electrice, întrerupătorul izolează firul de fază pentru a elimina riscul unui flux de curent neintenționat în sarcină (dispozitiv) atunci când întrerupătorul este oprit. Construcția lor simplă explică de ce își au încă locul în fiecare casă, chiar dacă apar pe scenă întrerupătoare inteligente avansate.

Acestea sunt prezente și observate în contextul unor astfel de cerințe pentru majoritatea aplicațiilor de putere mai mică. Cum ar fi în cazul întrerupătoarelor cu două fire, acestea sunt de obicei conforme cu impedanța nominală de 120V sau 230V datorită aplicațiilor geografice și sunt utilizate cu sarcini incandescente și rezistive. Unele becuri LED sau dispozitive inteligente nu sunt foarte stabile în funcționare, iar aceste întrerupătoare vor necesita întotdeauna o conexiune la linia neutră pentru o funcționare corectă.

Fiabilitatea și simplitatea acestor dispozitive sunt motivele pentru care acestea sunt elementele constitutive ale circuitelor rustice. Mai ales pentru aplicații cu procese limitate, lipsite de rețele sau elemente complexe. Mulți electricieni de mai jos sunt obișnuiți să instaleze astfel de dispozitive. Deoarece se pot potrivi configurațiilor de cablare existente ale multor clădiri mai vechi, acestea sunt de tip comutator cu două fire.

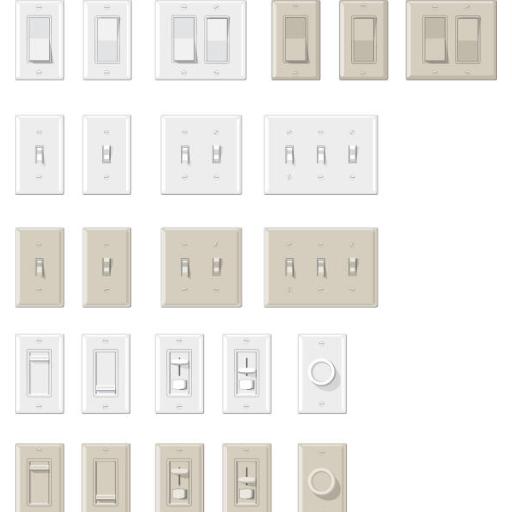

Tipuri de comutatoare cu două fire

Întrerupătoare unipolare

Acestea sunt o formă obișnuită de comutator cu două fire folosit aproape peste tot, un comutator unipolar standard. Există un cablaj simplu de control în care se poate controla un singur corp de iluminat/dispozitiv, care este pornit sau oprit. Foarte simplu de utilizat și economic, aceste comutatoare sunt concepute pentru iluminat de uz general și alte servicii datorită funcțiilor lor de „pornit” și „oprit”.

Comutați comutatoarele

Întrerupătoarele basculante sunt câteva tipuri specifice de întrerupătoare unipolare cu un mecanism suplimentar de pârghie basculantă. Se instalează excelent și fără probleme, deoarece aparțin listei de design pentru orice utilizare casnică sau comercială.

Întrerupătoare cu buton

Cu ajutorul întrerupătoarelor cu buton, se apasă un buton pentru a porni sau a opri dispozitivul. Utilizarea obișnuită este în principal în unități mici sau unități cu un design diferit, care încă au o funcționare de bază cu două fire.

SPST vs. DPST: Înțelegerea diferenței

În ceea ce privește tipul de comutator electric utilizat, comutatoarele SPST și DPST prezintă anumite diferențe, atât în ​​ceea ce privește construcția, cât și funcționarea. Pe de o parte, comutatoarele SPST au o construcție simplă, constând dintr-o singură intrare și o singură ieșire. Astfel de comutatoare pot fi aplicate eficient în cazurile care necesită doar un mecanism „ON/OFF”, de exemplu, aprinderea unui bec sau a unui aparat electrocasnic mic. Lipsa oricăror complexități permite producerea de opțiuni mai ieftine, care pot fi utilizate în cele mai simple forme de circuite electrice.

În schimb, comutatoarele DPST au două perechi de intrări și ieșiri. Acestea oferă posibilitatea de a deschide sau închide chiar și două circuite distincte folosind o singură manetă sau un buton. Acesta este motivul pentru care comutatoarele DPST sunt utile în cazurile în care mai multe circuite trebuie pornite sau oprite în același timp, de exemplu, întreruperea alimentării dispozitivelor, precum și împământarea sau izolarea echipamentelor unele de altele. Astfel de cazuri sunt probabil întâlnite în sistemele avansate prezente în fabrici și la unele articole de uz casnic, unde sistemele cu sarcini multiple sau surse de alimentare trebuie gestionate în funcție de sarcini.

Alegerea între SPST și DPST va depinde de circuitul/funcția pe care o deservește. În timp ce primul este ușor de găsit și foarte simplu, cel de-al doilea oferă mai multe caracteristici care asigură o performanță mai bună și mai sigură în circuite. Aceste distincții vă ajută să alegeți dispozitivele potrivite pentru lucrările dvs. electrice, ținând cont de alocarea financiară, cerințele de funcționare și scopul utilizării.

Comutator basculant vs. comutator basculant

Atât un comutator cu două fire, cât și un comutator mecanic sunt utile în anumite dispozitive, cum ar fi cele menționate anterior, dar prezintă avantaje și dezavantaje diferite. Pentru a acționa un comutator basculant, trebuie să se acționeze o manetă care îl schimbă într-o poziție în sus sau în jos; în acest proces, oricare dintre stările sale poate fi vizualizată. Acest tip de comutator este conceput pentru a oferi utilizatorului numeroase opțiuni. Este puternic și este cel mai bine vândut comutator de la Robco dintr-un motiv: pentru logica sa simplă de tip plug-and-play.

Totuși, un comutator basculant se acționează prin simpla apăsare a uneia dintre margini, fie pentru a o porni, fie pentru a o opri, arătând destul de clar și simplu pentru utilizarea modernă și de zi cu zi. Majoritatea dispozitivelor de uz casnic, inclusiv corpurile de iluminat și alte dispozitive electronice care conțin un comutator basculant, îl folosesc deoarece este foarte atractiv și incredibil de ușor de utilizat.

Atunci când se decide dacă se alege un întrerupător basculant sau unul basculant, totul se reduce la nevoile sarcinii respective, mai ales cele care se orientează spre aspectul designului, mediul înconjurător și funcționalitate. Dacă este necesar un întrerupător robust, de exemplu, în producția non-standard, un întrerupător basculant poate fi cel mai potrivit; totuși, când aspectul este dorit în designuri moderne, un întrerupător basculant poate fi potrivit, de exemplu, în electronicele de uz casnic sau de larg consum.

Configurații cu comutator dublu

În majoritatea cazurilor, instalațiile de cablare bipolare în care întrerupătoarele și prizele sunt poziționate în locații diferite se numesc configurații cu întrerupător dublu. Acestea sunt potrivite pentru performanța circuitelor în care trebuie să funcționeze independent, dar este mai ușor să controlezi mai multe circuite simultan. De exemplu, luminile ventilatorului și ventilatorul pot fi conectate la un întrerupător cu două fire dintr-o cameră, în care se pot îndeplini sarcini separate sau chiar aceeași sarcină.

Dacă doriți să utilizați configurații cu comutator dublu, trebuie să țineți cont de mai mulți factori, cum ar fi capacitatea electrică a comutatorului, tipul de circuit care trebuie controlat și locația de instalare. Trebuie să fiți atenți la instalarea firelor și să respectați întotdeauna măsurile de siguranță, să urmați codurile electrice în vigoare sau să solicitați asistența unui expert în electricitate dacă lucrurile scapă de sub control. Incorporarea acestor din urmă opțiuni moderne poate fi o îmbunătățire esențială și, prin urmare, poate oferi mai mult confort utilizatorului și opțiuni de control.

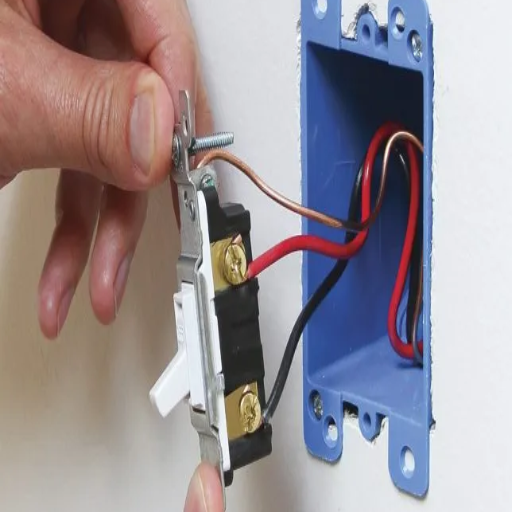

Instalarea unui comutator cu două fire

Instrumente și materiale necesare

Acestea sunt unelte care ajută la instalarea întrerupătorului de lumină, dar materialele care vor fi instalate fac posibilă și sigură funcționarea dispozitivului. Este întotdeauna bine să verificați dacă un întrerupător cu două fire va funcționa cu cablajul electric respectiv.

Proces de instalare pas cu pas

Oprirea alimentării

În primul rând, trebuie să localizați întrerupătorul de circuit pentru zona respectivă și să îl opriți. De asemenea, utilizați un tester de tensiune pentru a vă asigura că zona în care urmează să lucrați este deconectată de la curent.

Demontarea vechiului comutator

Scoateți atât placa frontală, cât și șuruburile care fixează vechiul comutator. Expuneți structura internă deplasând cu grijă comutatorul instalat și identificați firele de conectare. Notați poziționarea greoaie a altor fire sau luați în considerare realizarea unei fotografii pentru reamintire.

Examinați firele

Asigurați-vă că firele existente nu sunt deteriorate. Asigurați-vă că există un fir neutru, deoarece majoritatea întrerupătoarelor inteligente necesită alimentare cu neutru. În caz de nelămuriri, apelați la ajutorul unui electrician.

Instalați noul comutator avansat

Consultați schema de conectare specifică a comutatorului inteligent, inclusă în pachet, deoarece aceasta poate varia în funcție de dispozitiv. De obicei, ordinea este aproape aceeași: conectați firele de fază, neutru și împământare; dacă este necesar, conectați și firul de sarcină. Aplicați conectori la capetele fiecărui fir și răsuciți-i pe fire.

Puneți comutatorul la loc și acoperiți-l cu placa

Introduceți cu grijă întrerupătorul cu două fire înapoi în cutia electrică. Fixați-l cu șuruburi pe cutie și puneți și rotiți placa frontală pe întrerupător cu șuruburi.

Putere de returnare

Reactivați întrerupătorul. Mișcați manual comutatorul pentru a-i confirma funcționarea fără a introduce încă componentele soluției inteligente.

Adăugarea comutatorului inteligent la rețeaua dvs.

Consultați instrucțiunile care au venit împreună cu comutatorul pentru a-l configura să se conecteze la conexiunea Wi-Fi. De cele mai multe ori, este necesar să descărcați o aplicație și să vă înregistrați, precum și să urmați câteva instrucțiuni.

Confirmați operațiunea funcțională

Asigurați-vă că întrerupătorul inteligent funcționează. Verificați instrucțiunile de construcție și vedeți dacă comenzile aplicației sau asistenții vocali pot fi, de asemenea, utilizați în scopul propus.

Dacă urmați cu atenție aceste instrucțiuni, susținute de manualul iface, nu numai că veți implementa montajul facil, dar veți și duce casa inteligentă la nivelul următor.

Greșeli comune de evitat

Cu această mică listă de verificare cu capcanele comune ale începătorilor, instalarea ar trebui să decurgă extrem de ușor și să facă comutatorul inteligent extrem de fiabil în mediul conectat al casei.

Aplicații ale comutatoarelor cu două fire

Întrerupătoarele cu două fire se mândresc în mod tradițional cu o utilizare mai mare în casele mai vechi, unde firele neutre nu erau prevăzute în cablajul electric. Acestea se potrivesc bine cu aranjamente simple de iluminat, cum ar fi corpurile de iluminat individuale sau circuitele simple. Astfel de întrerupătoare se dovedesc deosebit de utile atunci când vine vorba de modernizarea unui sistem existent sau de modernizarea acestuia fără a efectua lucrări extinse de recablare. Simplitatea lor este destul de utilă în situațiile în care nu există aranjamente moderne cu trei fire.

Utilizarea întrerupătoarelor cu două fire pentru controlul iluminatului

Considerații pentru utilizare optimă

În cazul instalării întrerupătoarelor cu două fire, trebuie luați în considerare factorii pentru a verifica dacă acestea sunt adecvate pentru corpul de iluminat respectiv și pentru natura instalației electrice. Utilizarea întrerupătoarelor și a corpurilor de iluminat de bună calitate, concepute să funcționeze fără a fi nevoie de un fir neutru, poate reduce orice dificultăți. Puneți siguranța pe primul loc, precum și codurile electrice locale, apelând la o instalare sau o modernizare efectuată de un electrician autorizat.

Compatibilitate cu lumini LED și aparate electrocasnice

Întrerupătoarele cu două fire sunt în general potrivite pentru becurile LED și aparatele moderne. Cu toate acestea, anumiți factori pot merita luați în considerare. Spre deosebire de becurile incandescente tradiționale, majoritatea corpurilor de iluminat cu LED consumă mai puțină energie și, prin urmare, pot necesita ca întrerupătoarele să fie construite special pentru sarcini de joasă putere, pentru a evita pâlpâirea sau alte defecțiuni. Alegerea variatoarelor cu două fire compatibile cu LED-uri, atunci când se intenționează reglarea intensității luminoase, va garanta o performanță impecabilă.

În plus, unele becuri LED pot permite un amperaj insuficient pentru a menține circuitul pornit atunci când întrerupătorul este oprit, provocând astfel ghosting sau pulsații. În astfel de cazuri, dispozitivele de bypass sunt disponibile de la mulți producători, care pot fi instalate alături de întrerupător pentru a stabiliza fluxul de curent.

Prin urmare, atunci când conectați aparate sau dispozitive inteligente cu sisteme cu două fire, verificați întotdeauna dacă acest tip de cablare este corespunzător pentru dispozitiv. Dacă aparatul necesită un fir neutru, trebuie luate în considerare opțiuni alternative de cablare sau elemente suplimentare, cum ar fi întrerupătoare inteligente cu opțiune de fir neutru. Verificați întotdeauna cerințele produsului și consultați un profesionist cu privire la problemele de compatibilitate.

Înțelegerea circuitului către lumină

Circuitele corpurilor de iluminat trebuie înțelese în funcție de modul în care sunt cablate. Într-un circuit de iluminat de bază, firul de fază alimentează întrerupătorul, de la care un alt fir este preluat de la corpul de iluminat; apoi un fir neutru returnează curentul. Circuitele cu două fire vor vedea întreruperea firului de linie de către întrerupător, „line wire” fiind termenul folosit în limba engleză atunci când se referă la un fir de fază, și fără neutru la întrerupător. Dacă bornele de iluminat necesită un neutru, atunci trebuie utilizat fie un sistem cu trei fire, fie se poate lua în considerare o alternativă, cum ar fi un dispozitiv de bypass.

Este evident că trebuie citit manualul corpului de iluminat și că trebuie alese puterea și tipul corect de corp de iluminat, împreună cu orice întrerupătoare sau dispozitive inteligente. Câteva aspecte de luat în considerare includ: Are locuința dumneavoastră fire neutre? Sau aveți nevoie de un întrerupător inteligent neutru sau de un releu suplimentar? Alegerea întotdeauna a unui profesionist pentru instalare va asigura siguranța și funcționarea corectă. Ar fi bine să combinați sfaturi din surse importante și de încredere, deoarece acest lucru va clarifica cu adevărat situația și vă va evita greșelile frecvente în modernizarea sau instalațiile noi.

Siguranță și conformitate cu directivele NEC

Înțelegerea cerințelor cablurilor de împământare

Beneficiile firelor de împământare

Cablurile de împământare sunt o parte importantă a oricărui sistem electric, deoarece asigură trecerea în siguranță a curentului electric excesiv sau vagabond. Acest proces de împământare reduce șansele de electrocutare, incendiu sau deteriorare a unui aparat. Cablul de împământare conectează un sistem electric la pământ, astfel încât orice curent de defect să poată fi disipat în siguranță.

Ghiduri NEC pentru împământare corespunzătoare

În ceea ce privește siguranța împământării, NEC prevede respectarea unor practici adecvate de împământare. Fiecare parte metalică a unui sistem electric - prize, panouri, corpuri de iluminat - trebuie să fie conectată în siguranță la sistemul de împământare. În locurile cu umiditate ridicată și oriunde se utilizează echipamente sensibile, protecția împământării este de două ori mai importantă atât pentru persoane, cât și pentru echipament.

Materiale și dimensiuni ale cablurilor de împământare

Cablurile de împământare sunt fabricate în mod normal din cupru sau aluminiu, deoarece ambele materiale asigură o bună conductivitate a electricității. Dimensiunea firului de împământare se extinde odată cu capacitatea întregului sistem și trebuie să respecte specificațiile NEC. De exemplu, cu cât amperajul unui sistem este mai mare, cu atât firul de împământare este mai gros pentru o disipare corectă a curentului de defect.

Verificarea sistemelor de împământare

Se recomandă o inspecție regulată a sistemului de împământare pentru a vă asigura că este eficient și conform. Continuitatea și integritatea conexiunii la împământare pot fi testate cu ajutorul echipamentelor standard sau puteți opta pentru ca un electrician să verifice dacă sistemul respectă standardele NEC. Îngrijirea și întreținerea corespunzătoare reduc pericolele cauzate de electricitate și mențin sistemele funcționale.

Importanța respectării standardelor NEC

Respectarea standardelor NEC este importantă, deoarece trebuie să garanteze siguranța și fiabilitatea instalațiilor electrice. Respectarea acestor instrucțiuni reduce riscul de pericole electrice care pot afecta proprietatea și respectă legile. Îmi oferă un sentiment de siguranță că sistemele, cu excepția unuia, nu ar putea trece fără a fi conforme cu normele și a funcționa eficient pentru a preveni potențialele probleme.

Cum să asigurați o configurație sigură a circuitului

Pentru instalarea sigură a circuitelor, acordați-vă mai întâi timpul necesar pentru a programa circuitul, ținând cont în această fază de cerințele de sarcină, dimensiunile firelor și valorile nominale ale întrerupătoarelor, pentru a evita încărcarea acestora. Folosiți întotdeauna materiale de cea mai bună calitate, certificate conform standardelor NEC - Firele, întrerupătoarele și prizele trebuie să fie conforme cu specificațiile NEC. Împământați și legați la masă toate componentele electrice pentru a asigura siguranța în cazul unei defecțiuni sau al unui șoc electric. Efectuați inspecții ale instalațiilor în timpul amplasării și după construcție pentru a identifica orice probleme care ar putea pune în pericol codurile de siguranță. În cele din urmă, circuitele trebuie să fie foarte bine etichetate, testate și verificate pentru funcționare corespunzătoare. Respectarea acestor practici reduce pericolele și garantează un sistem electric sigur.

Surse de referință

„Un joc video cu pedală pentru mers și îmbunătățirea echilibrului la copiii cu paralizie cerebrală”

„O rețea rurală de generație următoare (R-NGN) și platforma sa de testare”

„Protocol de comutare a puterii pentru o rețea de retransmisie bidirecțională în condiții de deficiențe hardware”

Întrebări frecvente (FAQ)

Și ce este mai exact un comutator cu 2 fire? Cum funcționează?

În mod obișnuit, un comutator cu 2 fire este alcătuit dintr-un fir sub tensiune și un fir de comutator care controlează fluxul electric către o lampă sau alt aparat electric. Apăsarea comutatorului ar conecta sau deconecta firul sub tensiune, practic întrerupând circuitul și aprinzând sau stingând lumina.

Cum pot determina dacă un fir este fierbinte într-un cablu de comutator cu 2 fire?

Firul negru este în general fierbinte, iar firul roșu poate fi, de asemenea, fierbinte. Firul neutru este în mod normal alb. Într-o cutie de comutare unde există o configurație cu 2 fire, firul negru ar trece prin comutator și ar controla fluxul de electricitate, în timp ce firul alb ar fi de obicei calea de retur.

Este posibil să introduc un întrerupător basculant într-o cutie de comutare cu doar două fire?

Da, întrerupătorul basculant poate fi instalat într-o cutie de comutare care are doar două fire conectate la aceasta. Apoi, conectați firul negru la terminalul întrerupătorului și cel alb la lampă sau la aparat. Aceasta este, la urma urmei, metoda obișnuită pentru controlul iluminatului de bază.

Care este diferența dintre un întrerupător basculant și un întrerupător basculant în circuitele cu 2 fire?

Comutatorul basculant se mișcă înainte și înapoi pentru a permite sau a interzice trecerea curentului, în timp ce comutatorul basculant trebuie să fie rotit într-o direcție sau alta pentru ca curentul să fie pornit sau oprit. Ambele tipuri de comutatoare pot fi utilizate într-o configurație cu 2 fire, oferind o gamă variată de stil și funcție pentru aplicațiile de iluminat.

Cum se conectează un ventilator de tavan la un întrerupător cu 2 fire?

Pentru a conecta un ventilator de tavan la un întrerupător cu 2 fire, trebuie să conectați firul negru care vine de la ventilator la întrerupător și firul alb la linia neutră. Această configurație face posibilă controlul ventilatorului de la un singur întrerupător, menținând astfel instalarea simplă și eficientă.

Ce se întâmplă dacă cutia de comutare cu 2 fire este legată la masă?

Dacă cutia de întrerupător cu 2 fire este legată la pământ și este disponibil un fir de împământare din cupru neizolat, atunci conectați-l la terminalul de împământare al întrerupătorului. Aceasta acționează ca o măsură de siguranță, deoarece leagă la pământ orice defecțiune electrică, reducând astfel riscul de electrocutare în timpul utilizării întrerupătorului.

Becurile LED vor funcționa cu un întrerupător cu 2 fire?

Desigur, becurile LED pot fi utilizate cu un întrerupător cu 2 fire. Deoarece becurile LED economisesc energie, funcționează perfect cu întrerupătoarele standard. Aveți grijă doar ca puterea totală să nu depășească puterea nominală a întrerupătorului, deoarece acest lucru ar putea cauza supraîncălzirea acestuia.

Ce înseamnă întreruperea circuitului în contextul unui întrerupător de lumină?

Întreruperea circuitului înseamnă deschiderea traseului circuitului care are loc atunci când întrerupătorul este oprit. Circuitul este întrerupt, deci nicio electricitate nu curge pe firul cald către lampă. Prin urmare, lumina este oprită.

Cum se poate realiza controlul mai multor lumini folosind un singur întrerupător cu 2 fire?

Pentru a controla mai multe lumini cu un singur comutator cu 2 fire, ar trebui să conectați luminile în paralel, astfel încât fiecare lampă să aibă propria cale de întoarcere la neutru. În acest fel, un singur comutator poate fi folosit pentru a aprinde și stinge mai multe lumini.
